单片机按键模块设计一、硬件设计1、按键的类型选择按键的类型有很多种,常见的有机械按键和触摸按键。
机械按键通过金属触点的闭合和断开来产生电信号,具有成本低、可靠性高的优点,但寿命相对较短,容易产生抖动。
触摸按键则通过电容感应或电阻感应来检测触摸动作,寿命长、外观美观,但成本相对较高,且容易受到外界干扰。
在一般的单片机应用中,机械按键通常是更经济实用的选择。
2、按键的连接方式按键可以采用独立式连接或矩阵式连接。
独立式连接适用于按键数量较少的情况,每个按键单独连接到单片机的一个 I/O 口上,这种方式简单直观,但占用的 I/O 口资源较多。
矩阵式连接则适用于按键数量较多的情况,通过将按键排列成矩阵形式,利用行线和列线的交叉点来识别按键,大大节省了 I/O 口资源,但编程相对复杂。
以 4×4 矩阵按键为例,我们需要 8 个 I/O 口,其中 4 个作为行线,4 个作为列线。
当某个按键被按下时,对应的行线和列线会接通,通过扫描行线和列线的状态,就可以确定被按下的按键。
3、上拉电阻的使用为了保证单片机能够正确检测按键的状态,通常需要在按键连接的I/O 口上加上拉电阻。
上拉电阻将I/O 口的电平拉高,当按键未按下时,I/O 口处于高电平;当按键按下时,I/O 口被拉低为低电平。
上拉电阻的阻值一般在10KΩ 左右。
4、消抖处理由于机械按键在按下和释放的瞬间,触点会产生抖动,导致单片机检测到的电平不稳定。
为了消除这种抖动,通常采用软件消抖或硬件消抖的方法。
软件消抖是在检测到按键状态变化后,延迟一段时间(一般为10ms 20ms),再次检测按键状态,如果状态保持不变,则认为按键有效。
这种方法简单易行,但会增加程序的执行时间。
硬件消抖则是通过在按键两端并联电容或使用专用的消抖芯片来实现。
电容可以吸收触点抖动产生的尖峰脉冲,使电平稳定。
但硬件消抖会增加硬件成本和电路复杂度。
二、软件编程1、按键扫描程序在软件编程中,需要编写按键扫描程序来检测按键的状态。

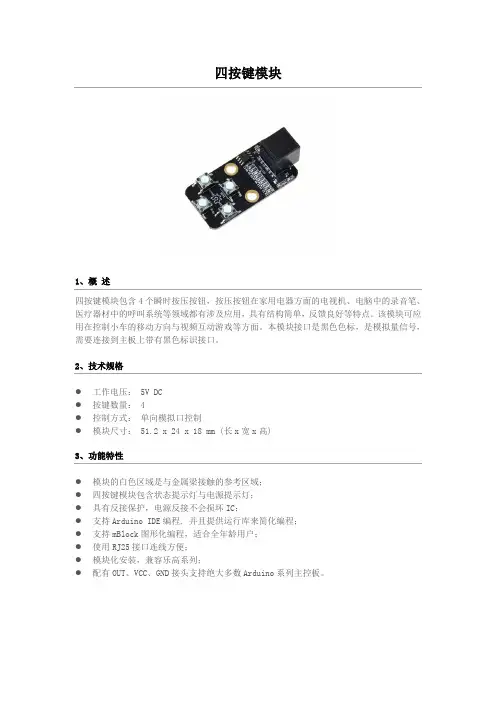

四按键模块1、概述四按键模块包含4个瞬时按压按钮,按压按钮在家用电器方面的电视机、电脑中的录音笔、医疗器材中的呼叫系统等领域都有涉及应用,具有结构简单,反馈良好等特点。
该模块可应用在控制小车的移动方向与视频互动游戏等方面。
本模块接口是黑色色标,是模拟量信号,需要连接到主板上带有黑色标识接口。
2、技术规格●工作电压: 5V DC●按键数量: 4●控制方式:单向模拟口控制●模块尺寸: 51.2 x 24 x 18 mm (长x宽x高)3、功能特性●模块的白色区域是与金属梁接触的参考区域;●四按键模块包含状态提示灯与电源提示灯;●具有反接保护,电源反接不会损坏IC;●支持Arduino IDE编程, 并且提供运行库来简化编程;●支持mBlock图形化编程,适合全年龄用户;●使用RJ25接口连线方便;●模块化安装,兼容乐高系列;●配有OUT、VCC、GND接头支持绝大多数Arduino系列主控板。
4、引脚定义四按键模块有三个针脚的接头,每个针脚的功能如下表序号引脚功能1 GND 地线2 VCC 电源线3 OUT 模拟量输出表 1 3-Pin 接头功能表5、接线方式●RJ25连接由于四按键模块接口是黑色色标,当使用RJ25接口时,需要连接到主控板上带有黑色色标的接口。
以Makeblock Orion为例,可以连接到6,7,8号接口,如图图 1 四按键模块与 Makeblock Orion连接●杜邦线连接当使用杜邦线连接到Arduino Uno主板时,模块OUT引脚需要连接到 ANALOG(模拟)口,如下图所示:图 2 四按键模块与 Arduino UNO 连接图注:接杜邦线时,模块上需要焊接排针。
6、编程指南Arduino编程如果使用Arduino编程,需要调用库Makeblock-Library-master来控制四按键模块本程序通过Arduino编程读取被按下的键值,并输出到串口显示0102030405060708091011121314151617181920212223 #include"MeOrion.h"#include<Wire.h>#include<SoftwareSerial.h>Me4Button btn(PORT_8);void setup(){Serial.begin(9600);}void loop(){switch(btn.pressed() ){case KEY1:Serial.println("KEY1 pressed");break;case KEY2:Serial.println("KEY2 pressed");break;case KEY3:Serial.println("KEY3 pressed");break;case KEY4:Serial.println("KEY4 pressed");24252627break;}delay(10);}四按键模块函数功能列表函数功能Me4Button(uint8_t port) 选定接口uint8_t pressed() 输出被按下的按键号串口显示结果7、原理解析四按键模块包含4个四脚按键,依靠金属弹片来保护受力情况;在四脚按键开关中,当某个按钮被按压时,电路导通;当撤销这种压力的时候,电路断开。
按键模块工作原理
按键模块是一种常见的电子元件,广泛应用于各种电子设备中,如手机、遥控器、电脑键盘等。
它的主要作用是接收用户的按键输入,并将输入信号传输给相应的电路进行处理。
在本文中,我们将详细介绍按键模块的工作原理,包括结构组成、工作过程和应用场景等方面的内容。
首先,我们来看一下按键模块的结构组成。
按键模块通常由按键、弹簧、触点
和外壳等部分组成。
按键是用户按下时的操作部分,弹簧则起到复位的作用,触点则是按键闭合时的导电部分,外壳则是保护和固定这些部件的壳体。
这些部件共同构成了按键模块的基本结构,保证了按键模块的正常工作。
接下来,我们将介绍按键模块的工作过程。
当用户按下按键时,按键部分会向
下移动,压缩弹簧,使触点与触点座闭合,从而形成一个通路,使电流得以流通。
这时,按键模块会输出一个信号,通知相应的电路进行相应的操作。
当用户松开按键时,弹簧会将按键复位,使触点与触点座断开,电流停止流通。
这样,按键模块就完成了一次按键输入的过程。
最后,我们将介绍按键模块的应用场景。
按键模块广泛应用于各种需要按键输
入的电子设备中,如手机、遥控器、电脑键盘等。
它们可以实现不同的功能,如拨号、切换频道、输入文字等。
在这些设备中,按键模块起到了非常重要的作用,为用户提供了便捷的操作方式。
综上所述,按键模块是一种常见的电子元件,它通过按键输入信号,实现了用
户与电子设备之间的交互。
通过本文的介绍,我们对按键模块的结构组成、工作过程和应用场景有了更深入的了解,相信读者对按键模块的工作原理已经有了更清晰的认识。
按键模块电路设计
按键模块常用于电子产品中,用于实现电路的开关和控制功能。
下
面是按键模块电路设计的一些基本要点和步骤:
一、选择按键模块
选择合适的按键模块是电路设计的第一步。
需要根据电路的具体需求,选择适合的按键模块。
一般按键模块有带灯和不带灯两种,还有多个
按键的组合型按键模块。
二、电路设计
1. 确定按键的信号引脚位置,并进行布局设计。
2. 设计按键的接口电路,包括输入电阻、电容和滤波电路等。
3. 最后将按键电路和目标电路连接起来,实现按键控制功能。
三、按键模块电路的注意事项
1. 要注意按键和目标电路的电位和电流的匹配,避免电流和电压冲突
造成短路或损坏。
2. 注意按键模块的接口电路的优化设计,要考虑抗干扰和稳定性问题。
3. 如果是带灯的按键模块,要注意灯的功率和亮度的设计,避免灯过亮或过暗导致误操作。
以上是按键模块电路设计的基本要点和步骤,在实际电路设计中,还有很多细节问题需要注意。
需要根据不同的电路需求,进行具体的优化和设计。
按键模块电路设计
按键模块电路设计是一种常见的电路设计,它可以用于各种电子设备中,如遥控器、计算器、电子钟表等。
按键模块电路设计的主要作用是检测按键的状态,当按键被按下时,电路会产生相应的信号,从而实现对设备的控制。
按键模块电路设计的基本原理是利用按键的机械结构,通过按下按键使得电路中的开关闭合,从而改变电路的状态。
按键模块电路设计通常由按键、电容、电阻、晶体管等元器件组成。
其中,按键是电路的核心部件,它可以分为机械按键和触摸按键两种类型。
机械按键通常采用弹簧结构,当按键被按下时,弹簧会产生弹力,从而使得按键弹起,闭合电路。
触摸按键则是利用人体电容的变化来检测按键状态,当手指接触到按键时,会改变电容的值,从而产生信号。
在按键模块电路设计中,电容和电阻的作用是滤波和稳压。
电容可以起到滤波的作用,使得电路中的信号更加稳定。
电阻则可以起到稳压的作用,防止电路中的电压波动过大,从而保护电路中的元器件。
晶体管是按键模块电路设计中的另一个重要元器件,它可以起到放大信号的作用。
当按键被按下时,电路中的信号会变化,晶体管可以将这个变化放大,从而使得电路中的其他元器件可以更好地检测
到按键的状态。
按键模块电路设计是一种非常实用的电路设计,它可以用于各种电子设备中,从而实现对设备的控制。
在设计按键模块电路时,需要考虑到按键的类型、电容和电阻的选取以及晶体管的放大倍数等因素,从而保证电路的稳定性和可靠性。
单片机按键模块设计(二)引言概述:本文将介绍单片机按键模块设计的相关内容。
按键模块在嵌入式系统中被广泛应用,能够方便地实现对系统的控制和操作。
本文将从五个大点进行阐述,包括按键模块原理介绍、按键类型选择、按键电路设计、按键功能实现和按键模块调试。
通过详细介绍和分析,将帮助读者更好地理解和使用单片机按键模块。
正文:1. 按键模块原理介绍- 按键模块是通过触发按键开关来产生不同信号的模块。
它由按键开关和其它电路组成,可以实现按键信号的检测和处理。
- 常见的按键模块原理包括矩阵式按键、独立式按键和编码式按键。
每种原理都有其适用的场景和特点。
2. 按键类型选择- 按键的类型包括机械按键和触摸按键。
机械按键通常使用弹簧结构,稳定可靠,适用于精确操作。
触摸按键使用电容或电阻感应原理,触摸灵敏,外观简洁。
- 在选择按键类型时,需要根据具体应用场景和用户需求,综合考虑按键的性能、可靠性、成本等因素。
3. 按键电路设计- 按键电路设计要考虑按键的接入、滤波、去抖动等问题。
接入问题包括按键引脚的连接和布局。
滤波问题可以通过外部电容电路实现,防止因按键抖动引起的干扰。
去抖动问题可以通过软件或硬件的方式解决,确保按键信号的稳定和准确。
4. 按键功能实现- 按键的功能实现可以通过编程来完成。
根据按键的不同组合或按下时间等条件,可以触发不同的功能操作。
- 常见的按键功能包括开关控制、菜单选择、模式切换等。
通过编程,可以灵活地定制按键功能,满足不同应用的需求。
5. 按键模块调试- 按键模块的调试主要包括按键动作测试、按键信号检测和按键功能验证。
通过合理的测试和验证,可以确保按键模块的正常工作。
- 调试可以通过示波器、调试工具等设备来实现。
通过观察按键信号的波形和分析按键功能的实现情况,可以排查和解决可能存在的问题。
总结:本文从按键模块原理介绍、按键类型选择、按键电路设计、按键功能实现和按键模块调试五个大点进行了详细阐述。
通过本文的介绍,读者可以了解到单片机按键模块设计的基本原理和实现方法,从而能够更好地应用于具体的嵌入式系统中。
按键模块编程思路本文旨在探讨按键模块编程的相关知识,包括按键检测、按键板连接以及按键模块的编程思路和相关技巧。
我们将详细介绍按键模块在嵌入式系统中的应用,让读者能够深入理解按键模块的工作原理和编程方法。
按键检测按键模块是最为常用的数字输入设备之一,它通常用于控制嵌入式系统的各种输入操作。
按键模块的工作原理比较简单,它检测按键板上的按键状态,并将其转换成数字信号进行处理。
但是,由于按键板的电路设计和按键本身的质量问题等原因,按键模块在检测按键状态时常常会出现抖动和误报等情况,这会导致系统出现不稳定的现象。
因此,在编程时需要使用一些技巧,以保证按键模块的稳定性和可靠性。
很多人在检测按键状态时会使用轮询的方法,即在主循环中不断检测按键状态。
这种方法简单易懂,但它的实时性相对较差,并且可能会占用系统较多的CPU资源。
因此,更加常用的方法是使用中断检测按键状态。
当按键状态发生变化时,按键模块会向CPU发送一个中断信号,从而引起CPU的响应,并进入中断服务函数中处理相关的事件。
这种方法能够很好地保证系统的实时性和可靠性,并且不会占用大量的CPU资源,因此在嵌入式系统中得到广泛应用。
按键板连接按键板通常会由多个按键组成,并与主板通过电线连接。
按键板的连接方式也有很多,包括串行连接、并行连接、多路模拟连接等。
其中,串行连接较为常见,其原理是将所有按键连接在同一根线上,并通过检测该线上的状态来判断按键是否按下。
这种方式简单易行,但对于较多按键的情况下可能会影响检测的效率。
另外,还需要注意的是,由于按键板上多个按键的状态可能会影响其它按键的检测,因此需要合理设计按键板的电路结构,以尽可能避免这种情况的发生。
同时,在设计按键板时还需要考虑防抖的问题,可采用附加电路或者编程方法等手段,从而保证按键模块的稳定性和可靠性。
按键模块的编程思路在进行按键模块编程时,首先需要明确按键的检测方法。
一般来说,使用中断方式的效果更好,因此建议采用中断方式。
引言概述:单片机按键模块设计在嵌入式系统中具有重要的作用,通过设计合理的按键模块可以方便用户与系统进行交互操作。
本文将从按键模块的硬件设计、按键扫描算法、按键去抖动、按键中断以及按键模块的应用等五个方面进行详细阐述。
正文内容:一、按键模块的硬件设计1.按键类型的选择:根据具体应用需求和用户操作方式,选择合适的按键类型,如矩阵键盘、独立按键等。
2.输入电压与电流的确定:根据按键的工作电压和电流要求,选择合适的电源电压和外部电阻。
3.按键与单片机的连接方式:根据按键的类型,确定按键与单片机的连接方式,如直接连接、串口连接等。
4.按键模块的尺寸与外观设计:根据实际应用场景和外观要求,确定按键模块的尺寸和外观设计。
二、按键扫描算法1.串行扫描算法:逐个扫描按键,判断按键是否按下。
2.并行扫描算法:同时扫描多个按键,减少扫描时间。
3.矩阵扫描算法:通过行列扫描按键,减少IO口的使用。
4.多级扫描算法:分为多级扫描,通过级联的方式减少IO口的占用。
三、按键去抖动1.硬件去抖动方法:通过添加电容、电阻等元件,使按键在按下与释放时产生延时,从而避免按键的误触发。
2.软件去抖动方法:通过软件延时的方式,根据按键的状态变化进行判断,确保按键的稳定性。
四、按键中断1.外部中断方式:通过配置外部中断向量表、中断触发方式等参数,实现按键的中断处理。
2.内部中断方式:通过编程控制,设置相关寄存器的值,实现按键的中断处理。
五、按键模块的应用1.电子产品应用:如智能家居、智能门锁等,用户可以通过按键模块进行系统操作。
2.工业自动化应用:如、自动控制设备等,按键模块用于操作控制和调试调整参数。
3.仪器仪表应用:如数字化示波器、频谱仪等,按键模块用于功能切换和参数调整。
4.通信设备应用:如无线对讲机、方式等,按键模块用于频道切换、音量调节等功能。
5.汽车电子应用:如车载导航、车载音响等,按键模块用于操作菜单、调节音量等功能。
总结:单片机按键模块的设计涉及硬件设计、按键扫描算法、按键去抖动、按键中断以及应用等多个方面。

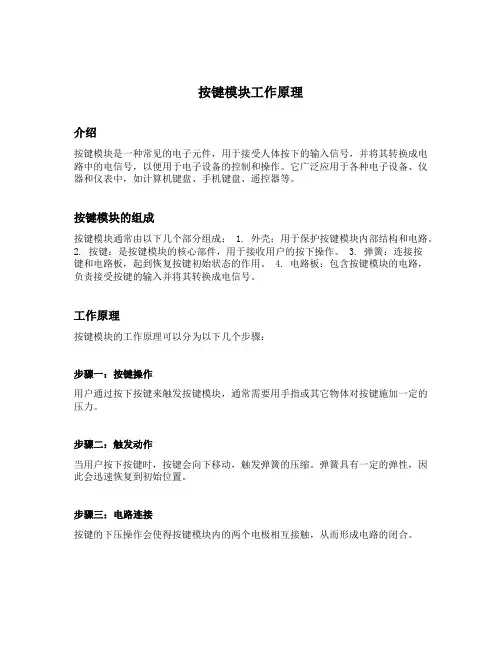

按键模块工作原理介绍按键模块是一种常见的电子元件,用于接受人体按下的输入信号,并将其转换成电路中的电信号,以便用于电子设备的控制和操作。
它广泛应用于各种电子设备、仪器和仪表中,如计算机键盘、手机键盘、遥控器等。
按键模块的组成按键模块通常由以下几个部分组成: 1. 外壳:用于保护按键模块内部结构和电路。
2. 按键:是按键模块的核心部件,用于接收用户的按下操作。
3. 弹簧:连接按键和电路板,起到恢复按键初始状态的作用。
4. 电路板:包含按键模块的电路,负责接受按键的输入并将其转换成电信号。
工作原理按键模块的工作原理可以分为以下几个步骤:步骤一:按键操作用户通过按下按键来触发按键模块,通常需要用手指或其它物体对按键施加一定的压力。
步骤二:触发动作当用户按下按键时,按键会向下移动,触发弹簧的压缩。
弹簧具有一定的弹性,因此会迅速恢复到初始位置。
步骤三:电路连接按键的下压操作会使得按键模块内的两个电极相互接触,从而形成电路的闭合。
步骤四:信号传输当电路闭合后,按键模块内的电路会产生一个电信号。
这个电信号可以通过连接在按键模块上的导线传输给电子设备的处理电路。
步骤五:信号处理电子设备的处理电路接收到按键模块传输过来的电信号后,会进行相应的处理。
例如,计算机键盘会将按键信息传输给计算机的主机,手机键盘会将按键信息传输给手机的处理器。
步骤六:执行动作最后,根据信号处理的结果,电子设备会执行相应的操作。
例如,计算机键盘会在屏幕上显示用户按下的按键字符,手机键盘会在屏幕上显示用户输入的字符。
按键模块的应用按键模块广泛应用于各种电子设备和仪器中,它可以方便地实现人机交互和设备控制。
以下是一些常见的应用场景:1. 电脑键盘电脑键盘是按键模块的典型应用之一。
它由多个按键模块组成,用于接收用户的按键输入,并将其转换成电信号发送给计算机的主机。
通过电脑键盘,用户可以方便地输入文字、执行命令和控制软件的操作。
2. 手机键盘手机键盘也是按键模块的常见应用之一。
触摸输入芯片TTP224-BSB原理图
改变C1-C4的数值:若其他条件固定不变, 可以根据各键的实际情况通过调节C1-C4电容值使其达到最佳的灵敏度,同时以使各键的灵敏度达到一致。
当C1-C4电容不接时其灵敏度为最高。
C1~C4的容值越大其灵敏度越低,C1-C4可调节范围为:0≦C1~C4≦50pF.
电容C5 C6 104电容是μF 106电容是10μF
C5 C6的功能作用:起到滤波作用,消除高频噪声,防止通过电源引入的干扰和寄生振荡
4个发光二极管接地之前接了一个下拉电阻,为了保护电路,限制输出电流,防止电压波动时引起不必要的损坏及稳定工作状态。
上拉电阻和下拉电阻:单片机电路中,其I/O管脚检测信号是以高、低电平来判断是否有信号变化的,比如5V为高电平;0V为低电平。
上拉电阻可以将单片机的输入电压固定在一个比较稳定的电平上并且控制输入电流,更容易让单片机检测到电压的高低,同理,下拉电阻是将输出电压和电流固定在一个较低且稳定的数值上。
TTP224N-BSB管脚图
管脚定义表:
注: pin类型
I =>仅有CMOS输入 I-PH =>CMOS输入带上拉电阻
O =>CMOS输出(输出电路用场效应管) I-PL =>CMOS输入带下拉电阻
I/O =>CMOS I/O OD =>开漏输出,无二极管保护电路
P =>电源 / 地
开漏输出:开漏输出就是不输出电压,低电平时接地,高电平时不接地。
如果外接上拉电阻,则在输出高电平时电压会拉到上拉电阻的电源电压(VOD=VCC)。
这种方式适合在连接的外设电压比单片机电压低的时候。
按键模块功能说明:
输出模式选择(由TOG, OD, AHLB端口选择).
TTP224 在直接输出模式下其输入端口(TPQ0~TPQ3)可由 AHLB 端口来设定其输出高电平或低电平有效,同
时也可由 TOG 端口来设定为触发模式或通过 OD 端口来设定为开漏输出模式(有二极管保护电路),高阻抗状态可视为断路,输入电阻特别大。
开漏模式下TRQ0~TRQ3的功能描述表:
有效键最长输出时间 ( 由MOT0 端口选择)
如果因其它非正常因素造成有物体触摸到键并且电容量改变足够以被承认为有效触摸,会使其一直动作, 为了防止此类现象的发生,所以 TTP224 设计了有效键最长输出时间设定电路,可设置键的最长输出时间,当物体触摸时间超过所设定时间时,系统将会返回到上电初始化状态并停止输出直到下一次被触摸时.
快速模式和低功耗模式选择(由 LPMB 端口选择)
TTP224 有提供快速和低功耗两种模式可选择,由 LPMB 端口进行选择,当 LPMB 端口连接到VDD 时 TTP224 工作在快速模式下,当 LPMB 端口悬空或接 VSS 时,TTP224 工作在低功耗模式。
在快速模式下,其响应速度较快,但是耗电流会稍大.
在低功耗模式下,功耗会较小,但是首次触摸时其响应速度会慢些,此后其响应速度将和快速模式一样,因此时系统已经自动转换到快速模式下进行工作。
当所有键释放超过 8 秒后,系统又将恢复到低功耗工作模式。
两种工作模式状态时序如下图(VDD为高电平,VSS为低电平,高电平有效):。
