微型计算机硬件组成演示课件

格式：ppt
大小：8.44 MB
文档页数：45

下载文档原格式

微型计算机硬件组成教学课件PPT

护
主讲人：朱提升
计算机硬件组装
2.1.1 微型计算机硬件组成
从外形上看，一台微型计算机硬件由主机、输入设备、输出设备组成
主机
主机
从实际结构来看，一般将主机箱及其内部安装的部件统称为主机。封装在主机箱内的计算机部件有主板、CPU、内存条、硬盘、光驱、显卡、声卡、网卡等。主机箱有立式主机箱、卧式主机箱等
107键盘
107键盘，一般分为五个区：标准打字机键盘区，功能键区（纠正书本 P75），小键盘区，光标控制键区，信号灯状态显示区
107键盘
功能键区（F1~F12）各按键的作用由软件定义小键盘区具备两个功能，由NumLock键决定，该键灯亮为数字输入功能，灯灭为上下左右、翻页等方向键功能
鼠标
分类方式按工作原理
按键数
按接口
有线无线
具体分类机械鼠标、光电鼠标两键鼠标、三键鼠标、多键鼠标串行（COM）接口、PS/2接口、USB接口
红外线、蓝牙
机械鼠标
精度低、容易磨损、寿命较短已经被淘汰
光电鼠标
第二代光电鼠标：高精度、无机械结构、高可靠性和耐用性，可在除镜面外的其他任何表面使用激光鼠标：用激光代替了普通的LED 光源，只要有反射点，可以在玻璃上使用
扫描仪
扫描仪是一种利用光电技术和数字处理技术，以扫描方式将图形或图像信息转换为数字信号的输入设备常用的扫描仪有笔式、便携式和滚筒式三种衡量扫描仪的技术指标：分辨率、扫描幅面、色彩位数和感光元件等
从外形上看，一台微型计算机硬件由主机、输入设备、输出设备组成
输出设备
显示器
计算机的显示系统由显示器、显示卡及相应软件构成，显示
谢谢
器和显示卡构成计算机显示系统的硬件部分。

微型计算机的硬件组成PPT课件

▪ 1982年的80286芯片虽然是16位芯片，但是其内部已包含13.4万个晶体管，时钟频率也达到了前所未有的20MHz。其内、外部数据总线均为 16位，地址总线为24位，可以使用16MB内存，可使用的工作方式包括实模式和保护模式两种。
▪ 三十二位微处理器的代表产品首推Intel公司1985年推出的80386，这是一种全三十二位微处理器芯片，也是X86家族中第一款三十二位芯片，其内部包含27.5万个晶体管，时钟频率为12.5MHz，后逐步提高到 33MHz。8 0386的内部和外部数据总线都是32位，地址总线也是32位，可以寻址到4GB内存。它除了具有实模式和保护模式以外，还增加了一种虚拟86的工作方式，可以通过同时模拟多个8086处理器来提供多任务能力。1989年Intel公司又推出准三十二位处理器芯片80386SX。它的内部数据总线为三十二位，与80386相同，外部数据总线为十六位。也就是说，80386SX的内部处理速度与80386接近，也支持真正的多任务操作，而它又可以接受为80286开发输入/输出接口芯片。80386SX 的性能优于80286，而价格只是80386的三分之一。386处理器没有内置协处理器，因此不能执行浮点运算指令，如果您需要进行浮点运算时，必须额外购买昂贵的80387协处理器芯片。
2.1.1 CPU的发展
▪ CPU从最初发展至今已经有二十多年的历史了，这期间，按照其处理信息的字长，CPU可以分为：四位微处理器、八位微处理器、十六位
微处理器、三十二位微处理器以及六十四位微处理器等等。
➢ INTEL
▪ 1971年，早期的Intel公司推出了世界上第一台微处理器4004，这便是第一个用于计算机的四位微处理器，它包含2300个晶体管

微型计算机硬件组成PPT课件

❖2. 微型计算机的主要性能指标
♫ ① CPU指标 CPU字长、时钟频率。 ♫ ② 运算速度每秒钟所能执行的指令条数。 ♫ ③ 内存容量内存储器存储数据的能力。
Dept. of Computer Science and Technology
7
第3章微型计算机硬件组成
❖3. 微型计算机的发展方向
PC99技术规格规范了主板设计要求，提出主板各接口必须采用有色识别标识，以方便识别。
主板在结构上主要有AT、ATX、NLX、EATX、 WATX以及BTX等类型。它们的主要区别在于板上各元器件的布局排列方式、尺寸大小、形状以及所使用的电源规格和控制方式的不同。其中，AT结构已经淘汰；EATX和WATX多用于服务器/工作站主板； NLX等是ATX的变种。
❖2. 按用途分类
微型计算机按用途可分为台式、便携式、手持式等。
Dept. of Computer Science and Technology
10
第3章微型计算机硬件组成
平板电脑移动计算机
计算机、电视、影音三模式
家庭网络计算机
图3-1 常见微机系统
Dept. of Computer Science and Technology
Dept. of Computer Science and Technology
8
第3章微型计算机硬件组成
3.1.2 微型计算机的分类
❖1. 按组成结构分类
♫ ① 单片机组成部分集成在一个超大规模芯片上，具有体积小、功耗低、控制功能强、扩展灵活、微型化和使用方便等优点，广泛用于控制、仪器仪表、通信、家用电器等领域。
❖1. CPU分类
CPU有通用CPU和嵌入式CPU。其区别主要在于应用模式的不同。一般来说，通用CPU追求高性能，功能比较强，能运行复杂的操作系统和大型应用软件；嵌入式CPU则强调处理特定应用问题的高性能，主要用于运行面向特定领域的专用程序，配备轻量级操作系统，在功能和性能上有很大的变化范围。

第四节课微型计算机硬件系统PPT课件

• 组成：控制器
不是单独的元件，存在于控制器和运算器中！
运算器
寄存器
• 是计算机系统的核心。
• 微型计算机的CPU称为微处理器。
CPU的性能指标
• 1.主频、外频和倍频 • 主频：CPU工作的时钟频率(MHz,GHz)。 • MHz：每秒能执行一百万个时钟周期。 • GHz：每秒能执行十亿个时钟周期。 •
• 忠告：CMOS数据对计算机的初始引导工作至关重要，CMOS数据不正确，可能造成计算机不能启动或不正常的启动。不是必要的时候不要去修改CMOS中的数据。
寄存器
• 寄存器是由电子线路组成，在工艺上与CPU一致，速度上与 CPU相匹配，如地址寄存器、数据寄存器、计数器等。寄存器主要被集成在CPU内部，用来存放即刻要执行的指令和使用的数据，由于它的成本代价较高，所以数目较少，容量不大。
内存储器
内存的重要性能指标是存取速度，以纳秒（ns）表示，存取时间越短，工作速度越快。
• 随机访问存储器（RAM：Random Access Memory） • 只读存储器（即ROM：Read Only Memory）
存储器
一个二进制位（bit）是构成存储器的最小单位。通常将每8位二进制位组成的一个存储单元称为一个字节（Byte），并给每个字节编上一个号码，称为地址（Address）。
、AMD
主频 108KHz 4.77-10MHz 6-20MHz 12.5-33MHz 33-133MHz 60-233MHz 233-450MHz 450-800MHz 400M-3.2GHz
字长(b) 最大内存
4
640B
16 1MB/20b
16 16MB/24b
32 4GB/32b

第3章-微型计算机硬件组成NEWPPT课件

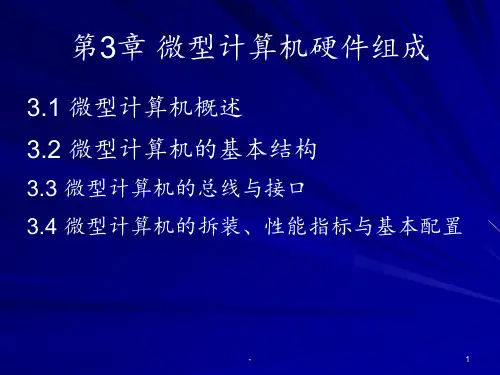

第3章微型计算机硬件组成
3.1 微型计算机概述 3.2 微型计算机的基本结构
3.3 微型计算机的总线与接口 3.4 微型计算机的拆装、性能指标与基本配置
-
1
3.1 微型计算机概述
摩尔定律。
计算机的硬件和软件朝着相互融合、相互渗透的方向发展。
-
2
3.2 微型计算机的基本结构
3.2.1 主板
1. 主板架构功能: 一是提供安装CPU、内存和其他各种功能卡的插座；二是为各种外部设备，如键盘、鼠标、打印机等提供通用接口。主板在结构上有：AT、Baby-AT、ATX、 NLX、EATX、WATX、BTX等类型。
-
18
常用系统总线标准
ISA总线 EISA总线 VESA总线
PCI总线
CPU
PCI总线
CPU总线
北桥(主桥)
存储控制器存储器
声卡
图形卡
南桥(标准总线桥路) 标准总线
基本I/O
ISA EISA ...
-
磁盘接口网卡 ...
19
3.3.2 外部接口
串行接口
– 也就是COM接口，是采用串行通信协议的扩展接口。物理连接方式有9针和25针两种方式。较为广泛使用的串行物理接口标准是RS-232-C标准。
并行接口
– 是一种增强了的双向并行传输接口，最高传输速度为 1.5Mbps
USB通用串行总线接口
– 分为1.1和2.0两个版本，其中 1.1版本数据传输速率最高达到12Mb/s，而2.0版本最高速率可达480 Mb/s。
IEEE1394接口
(1) 磁存储介质
1. 软盘 2. 硬盘
假设，每个扇区存放信息为512字节，假设磁盘有32个磁面，4096个柱面，每个磁道有63个扇区：容量计算方法为：32×4096×63×512＝4.2GB。

单片微型计算机的硬件结构PPT课件

（4）并行I/O引脚 80C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。每
一并行口包括输出锁存器、三态输入缓冲器、输出场效应管。 1）P0.0 ～ P0.7： P0口，8位双向口线。在系统扩展时，P0.0 ～ P0.7
分时提供低8位地址信息和8位双向数据信息。当单片机与外扩芯片交换信息时，P0.0 ～ P0.7先送出外扩芯片的低8位
时序部件
AR 地址线
PSW
ALU
ID R0
IR
数据线
图2-2 典型微处理器模型的内部结构框图
3
第2章单片微型计算机的硬件结构
2 存储器微型计算机的存储器用于存储数据和程序，是一种采用大规模或
超大规模集成电路工艺制成的存储器芯片，通常分为ROM（只读存储器）和RAM（随机存取存储器）两大类。
ROM存储器在正常工作时只能读不能写，通常用来存放固定程序和常数。
地址，并在ALE信号的作用下将地址信息锁存在外部锁存器中，然后再传送数据信息。
在没有外扩芯片时，P0.0 ～ P0.7作为一般的I/O线使用，可以直接与外设通信。此外，由于P0.0 ～ P0.7的输出驱动电路时开漏的，所以在使用 P0.0 ～ P0.7驱动集电极开路电路或漏极开路电路时需外接上拉电阻。
2.2.2 MCS-51单片机的外部引脚
MCS-51单片机主要采用40脚双列直插式封装，引脚的排列如图2-7所示
⒈ 电源引脚（1） VCC（40）：芯片电源，接+5V；（2） VSS（20）：接地端；
⒉ 时钟引脚（1）XTAL1（18）：晶体振荡器信号输入。（2）XTAL2（19）：晶体振荡器信号输出。
RAM存储器在正常工作时既能读又能写，通常用来存放原始数据、中间结果、最终结果和实时数据等。

【经典】微型计算机硬件ppt

计算机专业高级教程
2.1.1 微型计算机硬件组成
主讲人：* * * 指导老师：* * *
本节大纲
■ 主机 ■ 输入设备 ■ 输出设备
本节重点
本节重点
■ 了解计算机硬件的组成 ■ 掌握常见的输入输出设备
重点研究
微型计算机硬件组成微型计算机是电子计算机发展到__第_四__代__（1971）的产物。微型计算机又称_微_机__、_个_人__计_算__机_、_P_C_机___、__电_脑___。微型机硬件是由__主_机___、_输_入__设_备__（鼠标、键盘）、_输_出__设_备__ （显示器、音箱）等组成。
B.扫描仪 D.鼠标
练习作业
小结
板书总结
单元小结
作业
绿皮书：单选题1、2、3 多选题1、7、8
单元小结
输出设备-显示器
输出设备
（1）计算机的显示系统由__显_示__器__、_显__示__卡__（构成显示系统的硬件部分）及_相_应__软__件__构成。
（2）显示器通常又称为__监_视__器__。（3）常用的显示器按使用的元器件可以分为：
阴极射线管显示器（_C_R_T_）液晶显示器（_L_C_D_）等离子显示器（_P_D_P_）
考点
练习作业
分为目前常用的显示器按使用的元器件__A_B__C__
A.阴极射线管显示器（CRT） B.液晶显示器（LCD）
C.等离子显示器（PDP）
D.发光二极管显示器（
LED）
考点
练习作业
下列选项中，不属于LCD显示器选购参考项目的是____B___
A.响应时间 C.屏幕坏点
B.刷新率 D.亮度、对比度
主机
重点研究
内

计算机的硬件组成(共15张PPT)

它是整个计算机的指挥中心，负责控制计算机各个部件的协调工作，使计算机能够自动连续地执行程序。
2、存储器：是一种记忆装置，是计算机存储数据、程序的地方。
在RAM上既可以写入信息又可以读出，通常用来存放用户输入的程序和数据，其内的信息在断电后会丢失（我们通常讲的内存容量128MB、256MB、512MB、1GB等等就是指RAM中的容量）
一、计算机的硬件组成
存储器
运算器
控制器
输入设备
输出设备
这是由冯·诺依曼首先提出来的,称为冯·诺依曼结构
1、CPU(Center Processed Unit)→中央处理单元，即中央处理器
主要完成算术运算和逻辑运算。它是计算机的核心控制部件。CPU的型号：PI、PII、PIII、PIV、赛扬（ CeleronII ）、 Athlon(速龙)、Duron(毒龙)等等。
光盘驱动器的种类:
4、DVD-ROM：数字通用光盘。存储量很大，可达到30GB。另还有：DVD-R，DVD-RW，这两种同样需要相应的刻录机和刻录软件。
CD-ROM驱动器； CD-RW刻录机(可刻写CD-R/CD-RW碟片) ； DVD-ROM驱动器； DVD-RW/R光盘刻录机。
返回
技嘉新品SLI主板(888元)
语言处理程序（它包含解释和编译两种程序）：常见的高级语言：QBASIC、C、C++、FORTRE、FOXBASE、FOXPRO……
服务程序：包括：装配程序、编辑程序、诊断程序、提示系统等等。
在各种平台或语言上开发的具体使用的软件。如：人口出入境登记管理系统、图书馆资料检索软件、人事管理软件、工资管理软件、辅助教学软件。
光盘的种类:
2、CD－R：可写入式光盘。它必须配合CD-R光盘刻录机和刻录软件将资料一次写入CD-R光盘中，但不能擦写已写入的内容。对资料的保存有较高的安全性。

第1章微型计算机的组成

DDR SDRAM内存条的结构
第一章微型计算机的组成
●内存的类型 1．SDRAM内存 2．DDR SDRAM内存 3．DDR2 SDRAM内存 4．RDRAM内存
第一章微型计算机的组成
●虚拟内存
内存在计算机中的作用很大，计算机中所有运行的程序都需要经过内存来执行，如果执行的程序很大或很多，就会导致内存消耗殆尽。为了解决这个问题，Windows中运用了虚拟内存技术，即拿出一部分硬盘空间来充当内存使用，当内存占用完时，计算机就会自动调用硬盘来充当内存，以缓解内存的紧张。
数码摄像头
第一章微型计算机的组成
第七节输出设备
● 显示器 ● 打印机 ● 绘图仪 ● 复印机 ● 音箱
第一章微型计算机的组成
●显示器
1．CRT显示器（CRT）
CRT显示器的主要技术指标包括点距、像素和分辨率、扫描频率、带宽和显示面积等。
2．液晶显示器（LCD）
CD显示器按照控制方式不同可分为被动矩阵式LCD及主动矩阵式LCD两种。
移动硬盘单位容量价格比优盘便宜得多；移动硬盘容量大，相对贵一点，速度慢一点。
优盘，容量小，相对速度快一点，便宜一点。
第一章微型计算机的组成
第六节输入设备
● 键盘 ● 鼠标 ● 触摸屏 ● 扫描仪 ● 数码相机 ● 数码摄像机 ● 数码摄像头
第一章微型计算机的组成
●键盘
键盘是计算机中最常用的输入设备之一，是用户同计算机进行交流的主要工具。用户主要通过键盘向计算机输入命令、程序以及数据等信息。目前主要使用101键、104键和107键盘。
键盘
第一章微型计算机的组成
●鼠标
鼠标（Mouse），是一种用来移动光标和做选择操作的输入设备。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

字长
存储容量: 存储器中所能容纳的字节数。用KB、MB、GB、TB表示
1KB =1024B= 210 B 1MB= 1024KB=220 B 1GB（千兆字节）= 1024MB（兆字节）= 230 B 1TB（千千兆字节）= 1024GB（千兆字节）= 240 B
存储单元地址：存储单元的编号。
20
数字化视频光盘DVD
DVD-ROM：数字化视频光盘-只读存储器，能存放二小时高质量视频
DVD-R：可记录的DVD，即写一次，读多次 DVD-RAM：DVD-随机存取存储器或DVD-RW（可写DVD）
格式 CD
DVD
类型 CD-ROM
CD-R CD-RW DVD-ROM DVD-R DVD-RW
第三章微型计算机硬件组成
3.1 微型计算机概述 3.2 微型计算机硬件系统 3.3 PC机的未来
2020/10/10
1
3.1 微型计算机概述
3.1.1. PC兼容机
Personal Computer 由IEEE组织制定技术标准
2020/10/10
2
3.1.2. 苹果机
•由苹果电脑公司生产 •具有专用的硬件和软件 •与PC机不兼容
通常使用两种类型的控制器：IDE和SCSI IDE是IntegratedDriveElectronics（集成驱动器电子）的缩写 SCSI是SmallComputerSystemsInterface（小型计算机系统接口）的缩写。
2020/10/10
18移动存储ຫໍສະໝຸດ 品Flash存储设备•闪存芯片为存储介质 •采用USB的接口 •可擦写100万次以上
典型容量 650MB 650MB 650MB 4.7GB 4.7GB 2.6到5.2GB
描述存放数据库、参考书和软件等不变内容仅能写一次，用于存放大量数据可重复使用，用于创建和编辑大的多媒体图像存放音频和视频的不变内容仅能写一次，用于存放大量的数据可重复使用，用于创建和编辑大的多媒体图像
传送数据
柱面：磁盘上同一编号的磁道构成柱面。
2020/10/10
17
(2)硬盘
存储容量大, 比软盘工作速度快。硬盘通常可分为多个分区, 分别用字母 C:、D: 、E: 、…来标识。
硬盘（盒）内部有硬盘驱动器，控制磁盘臂移动、盘片转动等机械运动
硬盘有数据线连接到主机板的插口上，插口后面是磁盘控制器
高密3.5英寸软盘有0~79个磁道，每磁道18个扇区。容量为：1.44MB 软盘驱动器:通常用字母A:来标识。
2020/10/10
16
(2) 硬盘
内部有若干涂有磁性材料的（铝合金）硬盘片
硬盘容量=磁头数×磁道数×扇区数×512（B）
扇区物理地址：（磁头号、磁道号、扇区号）
动作步骤：移动磁头臂（定位寻道）、转动盘片（定位扇区）、
鼠标插口键盘插口
2020/10/10
图3-2.2 微机主板图
并行接口
USB接口
串行接口
8
CPU插座串行接口 AGP扩展槽 PCI扩展槽
电池
2020/10/10
内存条
芯片组 BISO芯片
9
CPU
•CPU字长：单位时间内一次处理的二进制数的位数。 •CPU外频：CPU总线频率 • CPU主频：CPU内核电路的实际工作频率 •生产工艺技术：通常用微米数字来描述
2020/10/10
21
输入设备
常用输入设备：键盘、鼠标、扫描仪、光笔、数字化仪等
键盘：微机的基本输入设备
由四部分组成（主键区、数字键盘、功能键和编辑键）
2020/10/10
22
常用输出设备：显示器、打印机、绘图仪等。
2020/10/10
23
1394卡
1394卡的全称是IEEE1394 Interface Card，是一种外部串行总线标准，它可以达到400MB/s 的数据传输速率，十分适合视频影像的传输。 IEEE-1394被应用在数码摄像机、高速外接硬盘、打印机和扫描仪等多种设备，标准的1394 接口可以同时传送数字视频信号以及数字音频信号，相对于模拟视频接口，1394技术在采集和回录过程中没有任何信号的损失。1394卡更多地是被当做视频采集卡来使用。
2020/10/10
19
（3）光盘
通过激光束改变塑料或金属盘片的表面来表示数据。
特点：体积小、容量大、制作容易、价格便宜、保存时间长。适宜保存大量的数据(文字、声音、图形和动画等)。
CD-ROM：光盘-只读存储器 CD-R：它代表写一次、读多次 CD-RW：可写光盘或可删除光盘
2020/10/10
图3.1.1 苹果机外观
2020/10/10
3
3.1.3 微型计算机的基本性能指标
1. 运算速度微机一般用CPU的主频来描述，主频是CPU 的时钟频率，单位一般是兆赫兹（MHz），吉赫兹（GHz)
2. 字长计算机一次能处理的二进制数位数，现在一般是32位或64位
3. 内存储器容量 4. 外存储器容量
制作成内存条形式
2） ROM(只读存储器）
只读存储器（Read-Only Memory ）存放系统程序，只读不写断电后内容仍然保存。
3）外存储器（外存、成块读写—块设备）
（1）软盘:是涂有磁性材料的介质,数据记录在磁盘表面上。常用有3.5英寸软盘，简称3寸盘。
磁道：磁盘表面一组同心圆。扇区：磁道上分为若干个扇区，每扇区 512个字节。软盘容量=磁道数×扇区数×512×2
2020/10/10
12
微型计算机存储器分
RAM（内存）、ROM和外部存储器
RAM（内存）访问速度快信息暂时性相对价格高
外部存储器访问速度慢信息永久性相对价格低
2020/10/10
13
2020/10/10
14
1）RAM(内存）
随机存储器（Random Access Memory ）存放用户程序和数据，可随机读写断电后内容丢失
2020/10/10
4
3.2 微机硬件系统显示器、键盘和主机
2020/10/10
5
微型计算机主机构成
系统主板（又称母板）
CPU 硬盘驱动器
DVD-ROM驱动器软盘驱动器
显示器适配器
内存
电源 2020/10/10
6
微型计算机主机构成
2020/10/10
7
微机系统主板
CPU
内存插槽
芯片组总线插槽
2020/10/10
10
存储器存储器是计算机存储数据和程序的若干记忆单元每个记忆单元由8个二进制位组成。位（bit）：二进制中的0或1在CPU中都是1位；字节（Byte）：8个二进制位为一个字节；字长：CPU在单位时间内能一次处理的二进制数的位数。位(bit) 字节Byte (8位)
……
