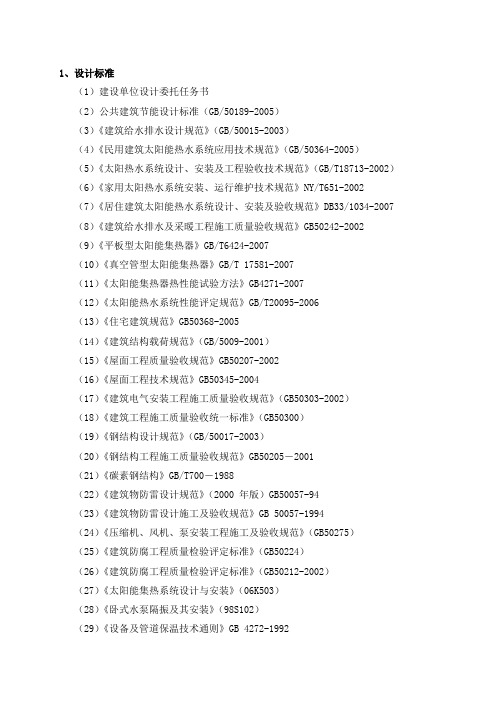

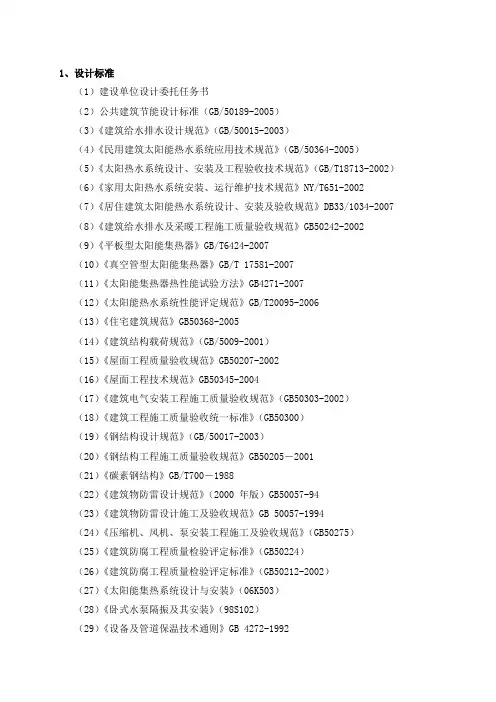

1、设计标准（1）建设单位设计委托任务书（2）公共建筑节能设计标准（GB/50189-2005）（3）《建筑给水排水设计规范》（GB/50015-2003）（4）《民用建筑太阳能热水系统应用技术规范》（GB/50364-2005）（5）《太阳热水系统设计、安装及工程验收技术规范》（GB/T18713-2002）（6）《家用太阳热水系统安装、运行维护技术规范》NY/T651-2002（7）《居住建筑太阳能热水系统设计、安装及验收规范》DB33/1034-2007 （8）《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002（9）《平板型太阳能集热器》GB/T6424-2007（10）《真空管型太阳能集热器》GB/T 17581-2007（11）《太阳能集热器热性能试验方法》GB4271-2007（12）《太阳能热水系统性能评定规范》GB/T20095-2006（13）《住宅建筑规范》GB50368-2005（14）《建筑结构载荷规范》（GB/5009-2001）（15）《屋面工程质量验收规范》GB50207-2002（16）《屋面工程技术规范》GB50345-2004（17）《建筑电气安装工程施工质量验收规范》（GB50303-2002）（18）《建筑工程施工质量验收统一标准》（GB50300）（19）《钢结构设计规范》（GB/50017-2003）（20）《钢结构工程施工质量验收规范》GB50205－2001（21）《碳素钢结构》GB/T700－1988（22）《建筑物防雷设计规范》（2000 年版）GB50057-94（23）《建筑物防雷设计施工及验收规范》GB 50057-1994（24）《压缩机、风机、泵安装工程施工及验收规范》（GB50275）（25）《建筑防腐工程质量检验评定标准》（GB50224）（26）《建筑防腐工程质量检验评定标准》（GB50212-2002）（27）《太阳能集热系统设计与安装》（06K503）（28）《卧式水泵隔振及其安装》（98S102）（29）《设备及管道保温技术通则》GB 4272-1992（30）《管道与设备绝热-保温》（08R418-1）（31）《太阳能热利用术语》GB/T 12936－1991（32）中华人民共和国《可再生能源法》（33）中华人民共和国《节约能源法》财政部、建设部文件建科【2006】213号《财政部、建设部关于推进可再生能源在建筑中的实施意见》财政部、建设部文件财建【2006】459号《财政部、建设部关于印发<可再生能源建筑应用示范项目评审办法>的通知》财政部、建设部文件财建【2006】460号《财政部关于印发<可再生能源建筑应用专项资金管理暂行办法>的通知》财政部、建设部办公厅财办、建设部科技司建科节函【2006】101号《关于进一步做好“可再生能源在建筑应用示范项目可行性研究报告”的通知》。

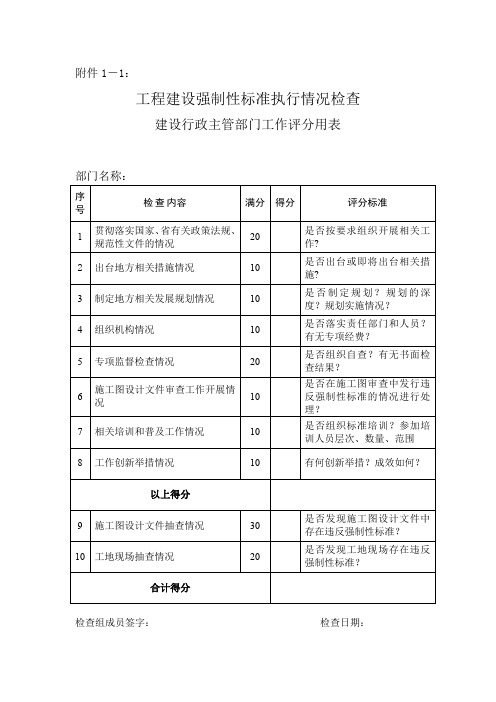

工程建设强制性标准执行情况检查建设行政主管部门工作评分用表部门名称：检查组成员签字：检查日期：工程建设强制性标准执行情况检查施工图设计文件抽查用表工程所在地：工程建设强制性标准执行情况检查工地现场抽查用表工程所在地：检查组成员签字：检查日期：附件1－3附：基本要求地基基础“判定”填写说明：1.由多项内容组成为一条的强制性条文，取最低级判定为该条的判定。
表5.1.3 预制桩（钢桩）桩位的允许偏差（mm）钢结构工程1.由多项内容组成为一条的强制性条文，取最低级判定为该条的判定结果。
砌体结构“判定”填写说明：1.由多项内容组成为一条的强制性条文，取最低级判定为该条的判定。
2.带*的条文为省标。
防水工程“判定”填写说明：1.由多项内容组成为一条的强制性条文，取最低级判定为该条的判定。
装饰装修工程“判定”填写说明：1.由多项内容组成为一条的强制性条文，取最低级判定为该条的判定。
混凝土结构工程“判定”填写说明：1.由多项内容组成为一条的强制性条文，取最低级判定为该条的判定。
给水排水及采暖工程“判定”填写说明：1.由多项内容组成为一条的强制性条文，取最低级判定为该条的判定。
注：○工作压力P对蒸汽锅炉指锅简工作压力，对热水锅炉指锅炉额定出水压力；○2铸铁锅炉水压试验同热水锅炉；○3非承压锅炉水压试验压力为0.2MPa，试验期间压力应保持不变。
建筑电气工程施工质量验收规范通风和空调工程施工质量验收规范电梯工程施工质量验收规范表11.2.11联合试运转及调试检测项目与允许偏差或规定值表12.2.2 不同标称截面的电缆、电线每芯导体最大电阻值施工安全扣件式钢管脚手架“判定”填写说明：1.由多项内容组成为一条的强制性条文，取最低级判定为该条的判定。
2.带*的条文为省标。
注：1.表中所示2+2+4×0.35（KN/m2），包括下列荷载：2+2（KN/m2）是二层装修作业层施工荷载；4×0.35（KN/m2）包括二层作业层脚手板，另两层脚手板是根据本规范第7.3.12条的规定确定；2.作业层横向水平杆间距，应按不大于L a/2设置。
太阳能热水系统工程竣工验收资料目录第一分册：太阳能热水系统工程质量竣工验收记录1 、施工单位出具的《太阳能热水系统工程质量竣工报告》2 、设计单位出具的《太阳能热水系统工程质量检查报告》3 、监理单位出具的《太阳能热水系统工程质量评估报告》4 、监理单位提交的《太阳能热水系统工程质量验收监督通知书》5 、《太阳能热水系统工程质量管理和控制及功能检验资料核查记录》6 、《太阳能热水系统工程观感质量检查记录》7 、《太阳能热水系统工程质量验收记录》8 、《太阳能热水系统工程竣工验收报告》第二分册：太阳能热水系统工程施工质量管理记录1、施工许可证2、太阳能热水系统工程专业分包单位资质及施工分包合同3、分包项目管理人员资质4、分包工程开工报告5、分包单位施工项目管理机构审查记录6、施工现场质量管理检查记录7、施工组织设计方案审批记录8、设计图纸会审记录9、施工技术交底记录10、分部工程质量验收申请表11、施工日记第三分册：太阳能热水系统工程施工质量主控资料与安全和使用功能检查资料及主要功能抽查资料一、给排水工程1、材料、设备清单2、材料、设备出厂合格证及出厂检测报告3、主要设备开箱检查记录4、塑料管道熔接质量检查记录5、阀门强度、严密性实验记录6、各类管道，阀门和设备隐蔽前强度和严密性试验记录7、隐蔽工程验收记录8、电线电缆隐蔽工程验收记录9、管道系统吹（冲）洗（脱脂）实验记录10、淌口水箱（罐）水压试验记录11、给水管道通水实验记录12、屋面淋水或蓄水试验记录13、系统集热性能检验记录14、太阳能热水系统调试和运行记录15、太阳能热水系统工程使用维护说明书16、交接检查记录17、分项工程质量验收记录18、施工记录二、电气工程19、接地电阻测试记录20、绝缘电阻测试记录21、漏电开关模拟试验记录22、成套配电柜、控制柜安装检验批质量验收记录23、电线、电缆管和线槽敷线检验批质量验收记录表三、智能建筑工程24、系统功能测定记录25、设备调试记录26、智能建筑分部工程观感质量检查评价验收记录27、材料、构配件进场检验记录28、智能建筑系统试运行记录第一分册：太阳能热水系统工程质量竣工验收记录1 、《太阳能热水系统工程质量竣工报告》2 、《太阳能热水系统工程质量检查报告》3 、《太阳能热水系统工程质量验收监督通知书》4 、《太阳能热水系统工程质量管理和控制及功能检验资料核查记录》5 、《太阳能热水系统工程观感质量检查记录》6 、《太阳能热水系统工程质量验收记录》7 、《太阳能热水系统工程竣工验收报告》表1 TYN 1-1 工程名称工程地址总包单位分包单位建筑面积（㎡）太阳能集热面积（㎡）工程造价（万元）太阳能热水系统工程质量检查内容完成工程设计与施工合同约定情况已完成工程设计与施工合同约定的全部内容。

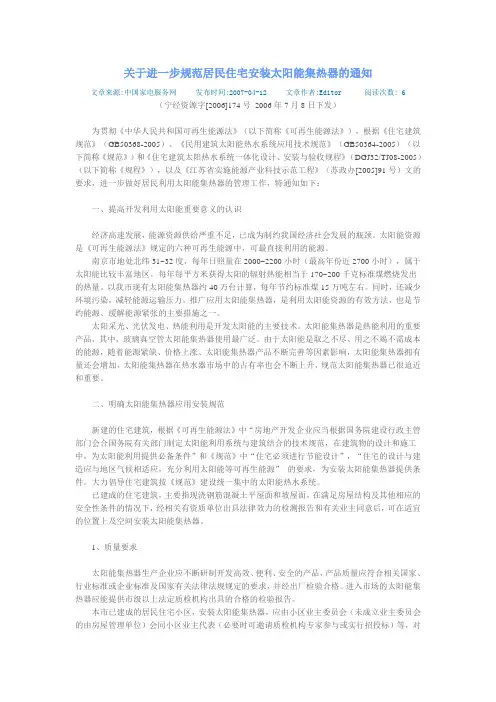

关于进一步规范居民住宅安装太阳能集热器的通知文章来源:中国家电服务网发布时间:2007-04-12 文章作者:Editor 阅读次数: 6（宁经资源字[2006]174号2006年7月8日下发）为贯彻《中华人民共和国可再生能源法》（以下简称《可再生能源法》），根据《住宅建筑规范》（GB50368-2005）、《民用建筑太阳能热水系统应用技术规范》（GB50364-2005）（以下简称《规范》）和《住宅建筑太阳热水系统一体化设计、安装与验收规程》（DGJ32/TJ08-2005）（以下简称《规程》），以及《江苏省实施能源产业科技示范工程》（苏政办[2005]91号）文的要求，进一步做好居民利用太阳能集热器的管理工作，特通知如下：一、提高开发利用太阳能重要意义的认识经济高速发展，能源资源供给严重不足，已成为制约我国经济社会发展的瓶颈。
太阳能资源是《可再生能源法》规定的六种可再生能源中，可最直接利用的能源。
南京市地处北纬31~32度，每年日照量在2000~2200小时（最高年份近2700小时），属于太阳能比较丰富地区。
每年每平方米获得太阳的辐射热能相当于170~200千克标准煤燃烧发出的热量。
以我市现有太阳能集热器约40万台计算，每年节约标准煤15万吨左右。
同时，还减少环境污染，减轻能源运输压力。
推广应用太阳能集热器，是利用太阳能资源的有效方法，也是节约能源、缓解能源紧张的主要措施之一。
太阳采光、光伏发电、热能利用是开发太阳能的主要技术。
太阳能集热器是热能利用的重要产品，其中，玻璃真空管太阳能集热器使用最广泛。
由于太阳能是取之不尽、用之不竭不需成本的能源，随着能源紧缺、价格上涨、太阳能集热器产品不断完善等因素影响，太阳能集热器拥有量还会增加，太阳能集热器在热水器市场中的占有率也会不断上升，规范太阳能集热器已很迫近和重要。
二、明确太阳能集热器应用安装规范新建的住宅建筑，根据《可再生能源法》中“房地产开发企业应当根据国务院建设行政主管部门会合国务院有关部门制定太阳能利用系统与建筑结合的技术规范，在建筑物的设计和施工中，为太阳能利用提供必备条件”和《规范》中“住宅必须进行节能设计”，“住宅的设计与建造应与地区气候相适应，充分利用太阳能等可再生能源”的要求，为安装太阳能集热器提供条件。
太阳能安装及验收标准太阳能安装技术规范要求1、勘察安装现场1.1安装工进入现场后，根据有关部门提供的“安装地形勘察记录表或勘察记录”查看安装现场，如楼层高度、朝向、有无遮挡、水池高度、水池体积、水位高度、水池分布、供水情况、附近是否有高压线，地面是否湿滑，楼顶隔热层是否易裂、易碎等确定安装方案，按“安全操作规程”进行工作。
1.2确定集热器摆放位置1.2.1集热器应尽量垂直或平行于建筑物的座向，集热器方向正对南方，如正南方向有遮挡物时，可在偏西小于20?角，偏东小于10?角范围内变动(尽量朝偏西15?角方向调整)。
1.2.2 对大面积片装用户，要考虑整体局美观，做到横平竖直整齐有序，左右间距一致。
1.2.3 两排集热器或成套热水器前后距离一个般不少于:a)集热器或成套热水器高度的1倍。
b) 特殊地形不能满足以上条件的，安装人员可以先合理的进行调整，但是最后必须向部门领导汇报。
1.2.4 集热器应避免受其它建筑物或设施的影响，如遇前方有遮挡物，集热器离遮挡物的距离为遮挡物的高度。
特殊情况可根据实际进行适当调整(以冬天正午无遮挡为准)。
屋面面积不够摆放，上报公司领导处理。
1.2.5 对单装用户，热水器要尽量安置在客户住房上方，不能影响其它设施的正常使用。
1.2.6 确定管道走向后，安装排布整齐、有序、均匀合理。
a)顶层用户冷水管进水口位置离水源最近。
按顶层到底层依次渐远顺序排列。
b)热水箱出水口至下房立管的热水管，按顶层最长，底层最短顺序排布。
尽量使其热水管在屋顶长度缩短。
1.2.7 取水管管径选择根据热水器套数、屋顶水池水位高度参照“热水器取水管管径表”选择取水管管径。
热水器取水管管径表套数 1 2-4 4-6 7-15 水位1.5-2.0米 DN15 DN 20 DN 25 DN 402.0-4米 DN15 DN 20 DN 25 DN 25 2(热水器的安装2.1支架的安装支架按照安装说明书进行组装，螺帽前必须加垫平垫，避免支架涂层划伤，拧紧所有螺丝，使其稳固，安入到选定的位置。
太阳热水系统验收规范一、适用范围为规范太阳热水系统的验收，使系统达到设计的要求，保证系统运行质量，特制定此规范，真诚实现为用户服务的宗旨。
本标准规定了太阳热水系统的检验项目。
本标准适用于太阳能公司所有太阳热水系统的验收。
二、检验项目1.1系统组装或安装的验收：本验收是为了保证系统的正常组装和安装，是将安装的实际情况与系统的布置图、系统管路图和电气线路图进行对比。
2.1.1集热器及水箱的验收：2.1.1.1集热器的安装是否正确，应做到集热器与支架紧密贴合，真空管孔处与尾座相对应部分无偏斜，真空管固定可靠。
2.1.1.2支架安装到位，无缺少螺栓、螺母现象且螺栓、螺母皆已紧固，支架无晃动现象。
2.1.1.3集热器支架底部应做好基础，采用混凝土基础或橡胶板以防止破坏楼面防水层，当楼面会有积水时，应将支架整体抬高200mm，以提高其耐腐蚀性。
2.1.1.4集热器与支架应与建筑物进行可靠固定，采用钢丝绳与膨胀挂钩形式、预留钢件与支架连接、通过连接件将集热器与建筑连接均可，保证在当地最大风力的情况下，集热器不会损坏。
2.1.1.5工程水箱应放置在建筑物的承重梁或承重墙等承重位置，且经校核该承重位置承载水箱是安全的。
2.1.1.6工程水箱应制作基础，防止破坏建筑物表面，常用基础为混凝土基础或钢构基础，具体以设计为准。
2.1.1.7组装、安装和基础制作中所应用到的钢材应考虑防腐要求，未经处理的钢材应按设计要求进行清除焊渣、除锈、热镀锌、刷防腐漆、银粉漆等的处理。
2.1.1.8集热器的摆放应朝向正南或正南偏西5°，可根据屋面朝向进行调整，具体以设计为准。
2.1.1.9集热器应排列整齐，真空集热管无损坏。
2.1.1.10集热器排与排之间的距离应达到设计要求，避免阳光遮挡。
2.2.1外观：表面应光洁平整、无裂纹、无划伤、无飞边、厚薄及色泽均匀。
2.1.2管路及配件、设备的验收:2.1.2.1 管路及配件的材料应与设计要求一致，并与传热工质相容，内壁不能发生腐蚀。
太阳热水系统设计安装及工程验收技术规范《太阳热水系统设计、安装及工程验收技术规范》自2002年11月1日实施。
现将《太阳热水系统设计、安装及工程验收技术规范》中太阳热水系统设计主要内容摘录如下，供读者参考。
1范围本标准规定了太阳热水系统设计、安装要求及工程验收的技术规范。
本标准适用于提供生活用及类似用途热水的储水箱容积大于0.6m3的具有液体传热工质的自然循环、直流式和强迫循环太阳热水系统（包括带辅助能源的太阳热水系统）。
这些系统是根据当地条件单独设计和安装的。
5系统设计5.1调查用户基本情况5.1.1环境条件——安装地点纬度——月均日辐照度——日照时间——环境温度5.1.2用水情况——日均用水量——用水方式——用水温度——用水位置——用水流量5.1.3场地情况——场地面积——场地形状——建筑物承载能力——遮挡情况5.1.4水电情况——水压——电压——水、电供应情况5.2确定系统运行方式太阳热水系统的运行方式应根据用户基本条件、用户的使用需求及集热器与储水箱的相对安装位置等因素综合加以确定，可按表1推荐的方式选取。
5.3确定集热器类型集热器类型应根据太阳热水系统在一年中的运行时间、运行期内最低环境温度等因素确定，可按表2推荐的类型选用。
5.5储水箱5.5.1储水箱的容量应与日均用水量相适应。
5.5.2大面积太阳热水系统的储水箱一般为常压水箱，水箱应有足够的强度和刚度。
5.5.3在储水箱的适当位置应设有通气口、溢流口、排污口和必要的入孔（一般大于3t 的水箱）。
5.5.4储水箱应满足防腐要求，保持水质清洁。
5.5.5为了减少热量损失，储水箱上应设有保温层，其保温设计见5.10。
5.6辅助能源5.6.1如果单靠太阳热水系统不能满足水温及水量的要求，可采用电、燃气、油、煤等辅助能源加以补充。
如果条件许可，宜采用电作为辅助能源。
5.6.2辅助能源可直接加热储水箱中的水，也可通过换热器间接加热储水箱中的水。

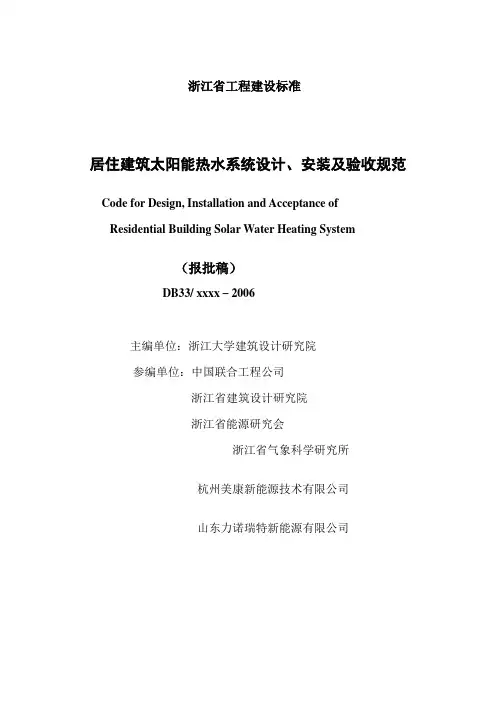

浙江省工程建设标准居住建筑太阳能热水系统设计、安装及验收规范Code for Design, Installation and Acceptance ofResidential Building Solar Water Heating System（报批稿）DB33/ xxxx－2006主编单位：浙江大学建筑设计研究院参编单位：中国联合工程公司浙江省建筑设计研究院浙江省能源研究会浙江省气象科学研究所杭州美康新能源技术有限公司山东力诺瑞特新能源有限公司2006年8月前言根据浙江省建设厅《2004年度浙江省工程建设地方标准、标准设计图编制修订计划》（建科发[2004]115号）文中的《居住建筑太阳能热水系统设计、安装及验收规范》的编制要求，规范编制组在深入调查研究，认真总结实践经验，参考国内外相关标准，结合浙江省的地方气候、地理及经济特点，在广泛征求意见的基础上，通过反复讨论，修改和完善，编制了本规范。
本规范的主要技术内容是：总则、引用标准及术语、基本规定、规划及土建设计，系统选择、系统设计、系统安装及验收。
本规范黑体字标志的条文为强制性条文，必须严格执行。
本规范由浙江省建设厅负责管理和对强制性条文的解释。
由主编单位浙江大学建筑设计研究院负责具体技术内容的解释。
本规范在执行过程中如发现需要修改和补充之处，请将意见和有关资料寄送至浙江大学建筑设计研究院（地址：杭州市浙大路38号浙江大学玉泉校区，邮编310027，电子邮箱：Wangjh@ ）。
本规范主偏单位：浙江大学建筑设计研究院本规范参编单位：中国联合工程公司浙江省建筑设计研究院浙江省能源研究会浙江省气象科学研究所杭州美康新能源技术有限公司山东力诺瑞特新能源有限公司本规范主要起草人：（略）目录1 总则2引用标准及术语3 基本规定4 规划及土建设计4.1 规划4.2 建筑设计4.3 结构设计5 系统选择5.1 系统分类5.2 系统选择6 系统设计6.1 一般规定6.2 集热器6.3 储热水箱6.4 辅助能源6.5 热交换器6.6 集热循环泵6.7 管路设计6.8 运行控制设计6.9 电气及防雷设计7系统安装及验收7．1 系统安装7．2 系统验收附录A 浙江省各区域主要地市与太阳能热水系统相关的气象数据表附录B 浙江省年太阳辐射总量分区图１总则1.0.1 为规范我省居住建筑太阳能热水系统与建筑一体化设计、安装及验收，推动太阳能热水系统这一绿色能源体系的广泛应用，制定本规范。
浙江省工程建设标准居住建筑太阳能热水系统设计、安装及验收规范Code for Design, Installation and Acceptance ofResidential Building Solar Water Heating System（报批稿）DB33/ xxxx－2006主编单位：浙江大学建筑设计研究院参编单位：中国联合工程公司浙江省建筑设计研究院浙江省能源研究会浙江省气象科学研究所杭州美康新能源技术有限公司山东力诺瑞特新能源有限公司2006年8月前言根据浙江省建设厅《2004年度浙江省工程建设地方标准、标准设计图编制修订计划》（建科发[2004]115号）文中的《居住建筑太阳能热水系统设计、安装及验收规范》的编制要求，规范编制组在深入调查研究，认真总结实践经验，参考国内外相关标准，结合浙江省的地方气候、地理及经济特点，在广泛征求意见的基础上，通过反复讨论，修改和完善，编制了本规范。
本规范的主要技术内容是：总则、引用标准及术语、基本规定、规划及土建设计，系统选择、系统设计、系统安装及验收。
本规范黑体字标志的条文为强制性条文，必须严格执行。
本规范由浙江省建设厅负责管理和对强制性条文的解释。
由主编单位浙江大学建筑设计研究院负责具体技术内容的解释。
本规范在执行过程中如发现需要修改和补充之处，请将意见和有关资料寄送至浙江大学建筑设计研究院（地址：杭州市浙大路38号浙江大学玉泉校区，邮编310027，电子邮箱：****************）。
本规范主偏单位：浙江大学建筑设计研究院本规范参编单位：中国联合工程公司浙江省建筑设计研究院浙江省能源研究会浙江省气象科学研究所杭州美康新能源技术有限公司山东力诺瑞特新能源有限公司本规范主要起草人：（略）目录1 总则2引用标准及术语3 基本规定4 规划及土建设计4.1 规划4.2 建筑设计4.3 结构设计5 系统选择5.1 系统分类5.2 系统选择6 系统设计6.1 一般规定6.2 集热器6.3 储热水箱6.4 辅助能源6.5 热交换器6.6 集热循环泵6.7 管路设计6.8 运行控制设计6.9 电气及防雷设计7系统安装及验收7．1 系统安装7．2 系统验收附录A 浙江省各区域主要地市与太阳能热水系统相关的气象数据表附录B 浙江省年太阳辐射总量分区图１总则1.0.1 为规范我省居住建筑太阳能热水系统与建筑一体化设计、安装及验收，推动太阳能热水系统这一绿色能源体系的广泛应用，制定本规范。
1.0.2 本规范适用于我省新建、改建、扩建的居住建筑分户式和集中式太阳能热水系统。
在既有居住建筑及其它民用建筑上设置太阳能热水系统，可参照执行。
1.0.3 居住建筑太阳能热水系统的设计、安装及验收，除应符合本规范外，尚应符合国家、省现行的有关标准、规范的要求。
2引用标准及术语2.1 引用标准以下文件中的条款通过本标准的引用而成为本标准的条款。
凡是注明日期的引用文件，其随后的修改单（不包括刊误内容）或修订版均不适用本标准。
凡不注明日期的引用文件，其最新版本适用于本标准。
GB/12936-1991 太阳能热利用术语GB50368-2005 住宅设计规范GB50345-2004 屋面工程技术规范GB50207-2002 屋面工程质量验收规范GB50300-2001 建筑工程施工质量验收统一标准GB50057-94 建筑物防雷设计规范（2000年版）GB50015-2003 建筑给水排水设计规范GB/T18713-2002 太阳热水系统设计、安装及工程验收技术规范GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50364-2005 民用建筑太阳能热水系统应用技术规范2．2 术语1 居住建筑residential building供人们居住使用的建筑，包括住宅、宿舍、旅馆等建筑。
2 太阳能solar radiant energy以太阳辐射形式发射、传播或接收的能量。
单位为焦耳（J）。
3 太阳辐照度solar irradiance单位时间内在单位采光面积上所照射到的太阳辐射能通量，单位为W/m2，kW/m2；4 太阳辐照量solar irradiation一定时间内在单位采光面积上所照射到的太阳辐射能通量，单位为MJ/m2·年、MJ/ m2·月、kJ/m2·日、kJ/m2·小时等。
5 太阳能热水系统solar water heating system将太阳辐射转换为热能以加热水并输送至各用户所必须的完整系统，通常包括太阳能集热器、储热器、循环泵、连接管、支架及其它零部件、控制系统和必要时配合使用的辅助热源。
6 集热器总面积gross collector area集热器采光平面上包括外壳边框在内接收太阳辐射的最大投影面积，单位为m2。
7 太阳高度角solar altitude日面中心的高度角，即从观测点地平线沿太阳所在地平经圈量至日面中心的角距离。
8 集热器倾角tilt angle of collector太阳能集热器采光面与水平面之间所夹的锐角。
单位为度（°）。
9 太阳能集热器solar collector吸收太阳辐射并向流经自身的传热工质传递热量的装置。
10 太阳能热水器solar water heater以水为传热介质的太阳能集热器。
11 储热水箱storage tank太阳能热水系统中，储存热水的容器及其附件所组成的部件。
12 强制循环系统forced circulation system利用水泵等外部动力设备迫使传热工质通过集热器与储热器（或换热器）进行循环的太阳能热水系统。
13 自然循环系统natural circulation system利用传热工质内部温度梯度产生的密度差所形成的自然对流进行循环的太阳能热水系统。
14 直接加热系统direct heating system在太阳能热水系统中，经太阳能加热的水直接供用户使用的系统。
15 间接加热系统indirect heating system在太阳能热水系统中，经太阳辐射加热的工质再通过换热器间接加热水供用户使用的系统。
集热器中的传热工质可为水或其它流体。
16 直流式系统series-connected system传热工质一次流过集热器加热后，进入储水箱或用水点的非循环太阳能热水系统。
其储水箱的作用仅为储存集热器所排出的热水。
17 真空管集热器evacuated tube water heater由管壁与吸热体之间抽成一定真空度的透明管（常为玻璃管）制成的非聚光型以水为传热介质的集热器。
其吸热体具有光谱选择性吸收表面。
18 平板型集热器flat plate collector吸热体基本为平板形状的非聚光型集热器。
19 分离式太阳能热水系统remote storage system集热器与储热器相互分开一定距离安装的太阳能热水系统。
若分离式太阳能热水系统的集热器和储热水箱是连续进出水的承压式装置又可称为分离承压式太阳能热水系统。
20 整体式太阳能热水器integral collector storage solar water heater集热器和储热水箱合为一体的太阳能热水器。
21 分户式太阳能热水系统individual solar hot water supply system集热器、储热水箱及循环管路设备均为各户独立的太阳能热水系统。
22 集中式太阳能热水系统central solar hot water supply system采用集热器、储热水箱及循环管路设备共享向多个用户提供热水的系统。
23 太阳能保证率solar fraction由太阳能提供的热量占系统总供热量的百分率。
24 控制器controller对太阳能热水系统及其部件进行调节控制，使之正常运行所配置的部件及其组合。
3 基本规定3.0.1 太阳能是一种可再生的绿色能源，居住建筑的生活热水制取应优先采用太阳能热水系统。
3.0.2别墅及排屋类住宅应采用太阳能热水系统制取生活热水。
3.0.3 低层及多层类住宅宜采用太阳能热水系统制取生活热水。
3.0.4 高层住宅，宜在条件许可的前提下，尽量选取合理的太阳能热水系统制取生活热水。
也可以采用栏板式、阳台式集热器制取生活热水，但应保证集热器能充分地采集阳光。
3.0.5 太阳能热水系统设计应纳入居住建筑的规划与设计中，同步设计、同步施工、同步验收交付使用。
3.0.6 太阳能热水系统的设计应进行技术经济比较，充分考虑用户使用、施工安装和维护的要求，符合节地、节能、节水、节材、安全卫生、环境保护等有关规定。
3.0.7 太阳能热水器宜与使用辅助能源的水加热设备联合使用，共同构成带互补热源的太阳能热水系统。
3.0.8 太阳能热水系统是热源系统和热水供应系统的有机综合。
其中的热水供应系统应符合现行国家标准《建筑给水排水设计规范》(GB50015-2003)中的有关规定。

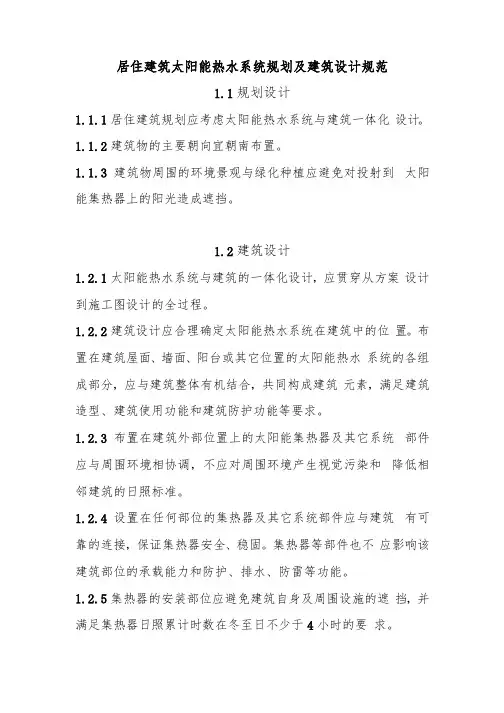

4 规划及建筑设计4.1 规划设计4.1.1 居住建筑规划应考虑太阳能热水系统与建筑一体化设计。
4.1.2 建筑物的主要朝向宜朝南布置。
4.1.3 建筑物周围的环境景观与绿化种植应避免对投射到太阳能集热器上的阳光造成遮挡。
4.2 建筑设计4.2.1 太阳能热水系统与建筑的一体化设计，应贯穿从方案设计到施工图设计的全过程。
4.2.2 建筑设计应合理确定太阳能热水系统在建筑中的位置。
布置在建筑屋面、墙面、阳台或其它位置的太阳能热水系统的各组成部分，应与建筑整体有机结合，共同构成建筑元素，满足建筑造型、建筑使用功能和建筑防护功能等要求。
4.2.3 布置在建筑外部位置上的太阳能集热器及其它系统部件应与周围环境相协调，不应对周围环境产生视觉污染和降低相邻建筑的日照标准。
4.2.4 设置在任何部位的集热器及其它系统部件应与建筑有可靠的连接，保证集热器安全、稳固。
集热器等部件也不应影响该建筑部位的承载能力和防护、排水、防雷等功能。
4.2.5 集热器的安装部位应避免建筑自身及周围设施的遮挡，并满足集热器日照累计时数在冬至日不少于4小时的要求。
4.2.6 建筑设计应满足太阳能热水器的安装和维修的安全要求，并设置日常维护检修的公共通道，避免公共管道和非本户管道维修入户。
4.2.7 在安装太阳能集热器的建筑部位，应设置防止太阳能集热器损坏后部件坠落伤人的安全防护措施。
4.2.8 太阳能集热器不应跨越建筑的变形缝设置。
4.2.9 建筑设计应考虑储热水箱、水泵机组、辅助加热装置及控制系统等用房面积。
设置水泵机组和储热水箱的位置应具有相应的防水、排水措施。
4.2.10 合理布置户内管线走向，管线布置应集中、整齐。
垂直集中管线应设置管道井，管道井应预留检修门或检修口。
