微波技术与天线复习知识要点绪论●微波的定义：微波是电磁波谱介于超短波与红外线之间的波段,它属于无线电波中波长最短的波段;●微波的频率范围：300MHz~3000GHz ,其对应波长范围是1m~●微波的特点要结合实际应用：似光性,频率高频带宽,穿透性卫星通信,量子特性微波波谱的分析第一章均匀传输线理论●均匀无耗传输线的输入阻抗2个特性定义：传输线上任意一点z处的输入电压和输入电流之比称为传输线的输入阻抗注：均匀无耗传输线上任意一点的输入阻抗与观察点的位置、传输线的特性阻抗、终端负载阻抗、工作频率有关;两个特性：1、λ／2重复性：无耗传输线上任意相距λ／2处的阻抗相同Z in z= Z in z+λ／22、λ／4变换性: Z in z- Z in z+λ／4=Z02证明题：作业题●均匀无耗传输线的三种传输状态要会判断1.行波状态：无反射的传输状态▪匹配负载：负载阻抗等于传输线的特性阻抗▪沿线电压和电流振幅不变▪电压和电流在任意点上同相2.纯驻波状态：全反射状态▪负载阻抗分为短路、开路、纯电抗状态3.行驻波状态：传输线上任意点输入阻抗为复数●传输线的三类匹配状态知道概念▪负载阻抗匹配：是负载阻抗等于传输线的特性阻抗的情形,此时只有从信源到负载的入射波,而无反射波;▪源阻抗匹配：电源的内阻等于传输线的特性阻抗时,电源和传输线是匹配的,这种电源称之为匹配电源;此时,信号源端无反射;▪共轭阻抗匹配：对于不匹配电源,当负载阻抗折合到电源参考面上的输入阻抗为电源内阻抗的共轭值时,即当Z in=Z g﹡时,负载能得到最大功率值;共轭匹配的目的就是使负载得到最大功率;●传输线的阻抗匹配λ／4阻抗变换P15和P17●阻抗圆图的应用与实验结合史密斯圆图是用来分析传输线匹配问题的有效方法;1.反射系数圆图：Γz=|Γ1|e jΦ1-2βz= |Γ1|e jΦΦ1为终端反射系数的幅度,Φ=Φ1-2βz是z处反射系数的幅角;反射系数圆图中任一点与圆心的连线的长度就是与该点相应的传输线上某点处的反射系数的大小;2.阻抗原图点、线、面、旋转方向：➢在阻抗圆图的上半圆内的电抗x＞0呈感性,下半圆内的电抗x＜0呈容性;➢实轴上的点代表纯电阻点,左半轴上的点为电压波节点,其上的刻度既代表r min又代表行波系数K,右半轴上的点为电压波腹点,其上的刻度既代表r max又代表驻波比ρ;➢|Γ|=1的圆图上的点代表纯电抗点;➢实轴左端点为短路点,右端点为开路点,中心点处是匹配点;➢在传输线上由负载向电源方向移动时,在圆图上应顺时针旋转,；反之,由电源向负载方向移动时,应逆时针旋转;3.史密斯圆图：将上述的反射系数圆图、归一化电阻圆图和归一化电抗圆图画在一起,就构成了完整的阻抗圆图;4.基本思想：➢特征参数归一阻抗归一和电长度归一；➢以系统不变量|Γ|作为史密斯圆图的基底；➢把阻抗或导纳、驻波比关系套覆在|Γ|圆上;●回波损耗、功率分配等问题的分析✓回波损耗问题：1.定义为入射波功率与反射波功率之比通常以分贝来表示,即Lrz=10lgP in／Pr dB对于无耗传输线,ɑ=0,Lr与z无关,即Lrz=-20lg|Γ1| dB2.插入损耗：定义为入射波功率与传输功率之比3.|Γ1|越大,则| Lr |越小；|Γ1|越小,则| L in|越大;P21:有关回波损耗的例题例1-4✓功率分配问题：1.入射波功率、反射波功率和传输功率计算公式反映出了它们之间的分配关系;P192.传输线的传输效率：η=负载吸收功率／始端传输功率3.传输效率取决于传输线的损耗和终端匹配情况第二章规则金属波导●导波系统中的电磁波按纵向场分量的有无,可分为TE波、TM波和TEM波三种类型;知道概念➢TEM波：导行波既无纵向磁场有无纵向电场,只有横向电场和磁场,故称为横电磁波;E z=0而H z=0➢TM波E波：只有纵向电场,又称磁场纯横向波;E z≠0而H z=0➢TE波H波：只有纵向磁场,又称电场纯横向波;E z=0而H z≠0●导行条件：k c＜k时,f＞f c为导行波;●矩形波导、圆波导主要模式的特点及应用✧矩形波导：将由金属材料制成的、矩形截面的、内充空气的规则金属波导称为矩形波导;1)纵向场分量E z和H z不能同时为零,不存在TEM波;2)TE波：横向的电波,纵向场只有磁场;➢TE波的截止波数k c,➢矩形波导中可以存在无穷多种TE导模,用TE mn表示;➢最低次波形为TE10,截止频率最低;3)TM波➢TM11模是矩形波导TM波的最低次模,其他均为高次模;4)主模TE10的场分布及其工作特性➢主模的定义：在导行波中截止波长最长截止频率最低的导行模➢特点：场结构简单、稳定、频带宽和损耗小等;✧圆波导：若将同轴线的内导体抽走,则在一定条件下,由外导体所包围的圆形空间也能传输电磁能量,这就是圆形波导;➢应用：远距离通信、双极化馈线以及微波圆形谐振器等;➢圆形波导也只能传输TE和TM波形;➢主模TE11,截止波长最长,是圆波导中的最低次模;圆波导中TE11模的场分布与矩形波导的TE10模的场分布很相似,因此工程上容易通过矩形波导的横截面逐渐过渡变为圆波导;即构成方圆波导变换器;➢圆对称TM01模：圆波导的第一个高次模,由于它具有圆对称性故不存在极化简并模;因此常作为雷达天线与馈线的旋转关节中的工作模式;➢低损耗的TE01模：是圆波导的高次模式,它与TM11模是简并模;它是圆对称模,故无极化简并;当传输功率一定时,随着频率升高,管壁的热损耗将单调下降;故其损耗相对于其他模式来说是低的,故可将工作在此模式下的圆波导用于毫米波的远距离传输或制作高Q值的谐振腔;●熟悉模式简并概念及其区别1.矩形波导中的E-H简并：对相同的m和n,TE mn和TM mn模具有相同的截止波长或相同的截止频率;虽然它们的场分布不同,但是具有相同的传输特性;2.圆波导中有两种简并模：➢E-H简并：TE0n模和TM1n模的简并➢极化简并模：考虑到圆波导的轴对称性,因此场的极化方向具有不确定性,使导行波的场分布在φ方向存在cosmφ和sinmφ两种可能的分布,它们独立存在,相互正交,截止波长相同,构成同一导行模的极化简并模;●熟悉矩形波导壁电流分布及应用●波导激励的几种类型1.电激励2.磁激励3.电流激励●方圆波导转换器的作用圆波导中TE11模的场分布与矩形波导的TE10模的场分布很相似,因此工程上容易通过矩形波导的横截面逐渐过渡变为圆波导;即构成方圆波导变换器;第三章微波集成传输线●带状线、微带线的结构及特点1.带状线：➢是由同轴线演化而来的,即将同轴线的外导体对半分开后,再将两半外导体向左右展平,并将内导体制成扁平带线;➢主要传输的是TEM波;可存在高次模;➢用途：替代同轴线制作高性能的无源元件;➢特点：宽频带、高Q值、高隔离度➢缺点：不宜做有源微波电路;2.微带线：➢是由双导体传输线演化而来的,即将无限薄的导体板垂直插入双导体中间,再将导体圆柱变换成导体带,并在导体带之间加入介质材料,从而构成了微带线;微带线是半开放结构;➢工作模式：准TEM波●带状线、微带线特征参数的计算会查图➢带状线和微带线的传输特性参量主要有：特性阻抗Z0、衰减常数ɑ、相速v p和波导波长λg ●介质波导主模及其特点➢主模HE11模的优点：a)不具有截止波长；b)损耗较小；c)可直接由矩形波导的主模TE10激励;第四章微波网络基础●熟练掌握阻抗参量、导纳参量、转移参量、散射参量结合元件特性和传输参量的定义P84-P93➢阻抗矩阵Z➢导纳矩阵Y➢转移矩阵A➢散射矩阵S➢传输矩阵T●掌握微波网络思想在微波测量中的应用三点法的条件➢前提条件：令终端短路、开路和接匹配负载时,测得的输入端的反射系数分别为Γs,Γo和Γm,从而可以求出S11, S12, S22;第五章微波元器件●匹配负载螺钉调配器原理、失配负载；衰减器、移相器作用➢匹配负载作用：消除反射,提高传输效率,改善系统稳定性；➢螺钉调配器：螺钉是低功率微波装置中普遍采用的调谐和匹配原件,它是在波导宽边中央插入可调螺钉作为调配原件;螺钉深度不同等效为不同的电抗原件,使用时为了避免波导短路击穿,螺钉·都设计成为了容性,即螺钉旋入波导中的深度应小于3b/4b为波导窄边尺寸;➢失配负载：既吸收一部分微波功率又反射一部分微波功率,而且一般制成一定大小驻波的标准失配负载,主要用于微波测量;➢衰减器,移相器作用：改变导行系统中电磁波的幅度和相位；●了解定向耦合器的工作原理P106➢定向耦合器是一种具有定向传输特性的四端口元件,它是由耦合装置联系在一起的两对传输系统构成的;➢利用波程差;●熟练掌握线圆极化转换器的工作原理及作用●了解场移式隔离器的作用P122➢根据铁氧体对两个方向传输的波型产生的场移作用不同而制成的;●了解铁氧体环行器的分析及作用P123➢环行器是一种具有非互易特性的分支传输系统;第六章天线辐射与接收的基本理论第七章电波传播概论●天波通信、地波通信、视距波通信的概念1.天波通信：指自发射天线发出的电波在高空被电离层反射后到达接收点的传播方式,也成为电离层电波传播;主要用于中波和短波波段2.地波通信：无线电波沿地球表面传播的传播方式;主要用于长、中波波段和短波的低频段;3.视距波通信：指发射天线和接收天线处于相互能看见的视距距离内的传播方式;地面通信、卫星通信以及雷达等都可以采用这种传播方式;主要用于超短波和微波波段的电波传播●天线的作用●无线电波传输是产生失真的原因无线电波通过煤质除产生传输损耗外,还会使信号产生失真——振幅失真和相位失真两个原因：1.煤质的色散效应：色散效应是由于不同频率的无线电波在煤质中的传播速度有差别而引起的信号失真;2.随机多径传输效应：会引起信号畸变;因为无线电波在传输时通过两个以上不同长度的路径到达接收点;接收天线收到的信号是几个不同路径传来的电场强度之和;。

《微波技术与天线》习题答案章节 微波传输线理路1.1设一特性阻抗为Ω50的均匀传输线终端接负载Ω=1001R ，求负载反射系数1Γ，在离负载λ2.0，λ25.0及λ5.0处的输入阻抗及反射系数分别为多少？解：31)()(01011=+-=ΓZ Z Z Zπβλ8.02131)2.0(j z j e e --=Γ=Γ31)5.0(=Γλ （二分之一波长重复性）31)25.0(-=ΓλΩ-∠=++= 79.2343.29tan tan )2.0(10010ljZ Z ljZ Z Z Z in ββλΩ==25100/50)25.0(2λin Z （四分之一波长阻抗变换性）Ω=100)5.0(λin Z （二分之一波长重复性）1.2求内外导体直径分别为0.25cm 和0.75cm 的空气同轴线的特性阻抗；若在两导体间填充介电常数25.2=r ε的介质，求其特性阻抗及MHz f 300=时的波长。

解：同轴线的特性阻抗abZ rln600ε= 则空气同轴线Ω==9.65ln 600abZ 当25.2=r ε时，Ω==9.43ln600abZ rε 当MHz f 300=时的波长：m f c rp 67.0==ελ1.3题设特性阻抗为0Z 的无耗传输线的驻波比ρ，第一个电压波节点离负载的距离为1m in l ，试证明此时的终端负载应为1min 1min 01tan tan 1l j l j Z Z βρβρ--⨯=证明：1min 1min 010)(1min 101min 010in tan l tan j 1/tan tan 1min 1min l j Z Z Z Z l j Z Z l j Z Z Z Z l in l βρβρρββ--⨯=∴=++⨯=由两式相等推导出：对于无耗传输线而言：）（1.4传输线上的波长为：m fr2cg ==ελ因而，传输线的实际长度为：m l g5.04==λ终端反射系数为： 961.0514901011≈-=+-=ΓZ R Z R输入反射系数为： 961.0514921==Γ=Γ-lj in eβ 根据传输线的4λ的阻抗变换性，输入端的阻抗为：Ω==2500120R ZZ in1.5试证明无耗传输线上任意相距λ/4的两点处的阻抗的乘积等于传输线特性阻抗的平方。

知识梳理绪论微波、天线与电波传播是无线电技术的一个重要组成部分，它们三者研究的对象和目的有所不同。

微波主要研究如何引导电磁波在微波传输系统中的有效传输，它的特点是希望电磁波按一定要求沿微波传输系统无辐射的传输，对传输系统而言辐射是一种能量的损耗。

天线的任务则是将导行波变换为向空间定向辐射的电磁波，或将在空间传播的电磁波变为微波设备中的导行波，因此天线有两个基本作用：一个是有效地辐射或接收电磁波，另一个是把无线电波能量转换为导行波能量。

电波传播则是分析和研究电波在空间的传播方式和特点。

微波、天线与电波传输播三者的共同基础是电磁场理论，三者都是电磁场在不同边值条件下的应用。

第一章均匀传输线理论微波传输线是用以传输微波信息和能量的各种形式的传输系统的总称, 它的作用是引导电磁波沿一定方向传输, 因此又称为导波系统, 其所导引的电磁波被称为导行波。

一般将截面尺寸、形状、媒质分布、材料及边界条件均不变的导波系统称为规则导波系统, 又称为均匀传输线。

把导行波传播的方向称为纵向, 垂直于导波传播的方向称为横向。

无纵向电磁场分量的电磁波称为横电磁波，即TEM波。

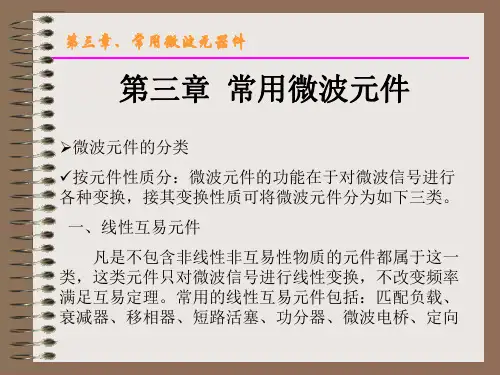

另外, 传输线本身的不连续性可以构成各种形式的微波无源元器件, 这些元器件和均匀传输线、有源元器件及天线一起构成微波系统。

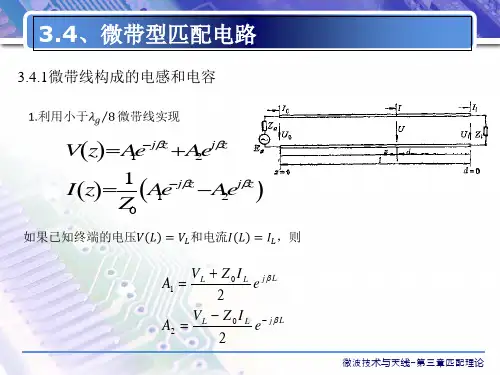

1.1均匀无耗传输线的输入阻抗定义：传输线上任意一点z处的输入电压和输入电流之比称为传输线的输入阻抗两个特性：(1)λ／2重复性：无耗传输线上任意相距λ／2处的阻抗相同Zin(z)=Zin(z+λ／2)；(2)λ／4变换性:Zin(z)-Zin(z+λ／4)=Z021.2均匀无耗传输线的三种传输状态(1) 行波状态：无反射的传输状态，匹配负载：负载阻抗等于传输线的特性阻抗沿线电压和电流振幅不变电压和电流在任意点上同相；(2) 纯驻波状态：全反射状态，负载阻抗分为短路、开路、纯电抗状态；(3)行驻波状态：传输线上任意点输入阻抗为复数。

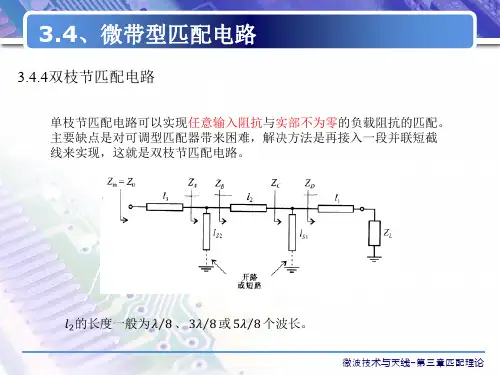

1.3传输线的三类匹配状态(1)负载阻抗匹配：是负载阻抗等于传输线的特性阻抗的情形，此时只有从信源到负载的入射波，而无反射波。

一、实验目的学会用ADS进行集总参数匹配电路设计。

二、实验步骤1、打开“ADS（Advanced Design System）”软件：点击图标。

2、点击“Close”键，关闭Getting start with ADS窗口（如图1）。

图13、在“Advanced Design System 2009（Main）”窗口中点击“File>New Project”（如图2），图2在“New project”窗口中的“C:\users\default\”后输入“matching”，点击“OK”（如图3）。

图34、默认窗口中的选项（如图4（a）），关闭窗口“Schematic Wizard:1”，进入“[matching-prj]untitled1(Schematic):1”窗口（如图4（b））。

图4（a）图4（b）5、找到“Smith Chart Matching”，并点击（如图5）。

图5点击“Palette”下的“Smith chart”图标，弹出“Place SmartComponent:1”窗口,点击“OK”按钮（如图6（a））。

在操作窗口中点击出一个smith chart，然后点击鼠标右键选择“End Command”（如图6（b））。

图6 （a）图6（b）6、点击“Tools>Smith Chart”（如图7（a）），出现“Smith Chart Utility”以及“SmartComponent Sync”窗口，点击“Smartcomponent Sync”窗口中的“OK”（如图7（b））。

图7 （a）图7（b）7、在“Smith Cahrt Utility”窗口中Zl值为300-j*55，点击Auto 2-Element Match（如图（8）。

图88、选择一种电路方式（如图9）。

图99、回到SmithChart Utility窗口，查看结果（如图10）。

图10 （a）图10（b）10、回到“[matching-prj]untitled1(Schematic):1”窗口，在左侧找到“Simulation-SPAram”并点击（如图11）。

2023年微波技术与天线（王新稳著）课后答案下载2023年微波技术与天线（王新稳著）课后答案下载绪篇电磁场理论概要第1章电磁场与电磁波的基本概念和规律1.1 电磁场的四个基本矢量1.1.1 电场强度E1.1.2 高斯(Gauss)定律1.1.3 电通量密度D1.1.4 电位函数p1.1.5 磁通密度B1.1.6 磁场强度H1.1.7 磁力线及磁通连续性定理1.1.8 矢量磁位A1.2 电磁场的基本方程1.2.1 全电流定律：麦克斯韦第一方程1.2.2 法拉第一楞次(Faraday-Lenz)定律：麦克斯韦第二方程1.2.3 高斯定律：麦克斯韦第三方程1.2.4 磁通连续性原理：麦克斯韦第四方程1.2.5 电磁场基本方程组的微分形式1.2.6 不同时空条件下的麦克斯韦方程组1.3 电磁场的媒质边界条件1.3.1 电场的边界条件1.3.2 磁场的边界条件1.3.3 理想导体与介质界面上电磁场的边界条件1.3.4 镜像法1.4 电磁场的能量1.4.1 电场与磁场存储的能量1.4.2 坡印廷(Poyllfing)定理1.5 依据电磁场理论形成的电路概念1.5.1 电路是特定条件下对电磁场的简化表示1.5.2 由电磁场方程推导出的电路基本定律1.5.3 电路参量1.6 电磁波的产生——时变场源区域麦克斯韦方程的解 1.6.1 达朗贝尔(DAlembert)方程及其解1.6.2 电流元辐射的电磁波1.7 平面电磁波1.7.1 无源区域的时变电磁场方程1.7.2 理想介质中的均匀平面电磁波1.7.3 导电媒质中的均匀平面电磁波1.8 均匀平面电磁波在不同媒质界面的入射反射和折射 1.8.1 电磁波的极化1.8.2 均匀平面电磁波在不同媒质界面上的垂直入射 1.8.3 均匀平面电磁波在不同媒质界面上的斜入射__小结习题上篇微波传输线与微波元件第2章传输线的基本理论2.1 传输线方程及其解2.1.1 传输线的电路分布参量方程2.1.2 正弦时变条件下传输线方程的解2.1.3 对传输线方程解的讨论2.2 无耗均匀传输线的工作状态2.2.1 电压反射系数2.2.2 传输线的工作状态2.2.3 传输线工作状态的测定2.3 阻抗与导纳厕图及其应用2.3.1 传输线的匹配2.3.2 阻抗圆图的构成原理2.3.3 阻抗圆图上的特殊点和线及点的移动2.3.4 导纳圆图2.3.5 圆图的应用举例2.4 有损耗均匀传输线2.4.1 线上电压、电流、输入阻抗及电压反射系数的'分布特性 2.4.2 有损耗均匀传输线的传播常数2.4.3 有损耗均匀传输线的传输功率和效率__小结习题二第3章微波传输线3.1 平行双线与同轴线3.1.1 平行双线传输线3.1.2 同轴线3.2 微带传输线3.2.1 微带线的传输模式3.2.2 微带线的传输特性3.3 矩形截面金属波导3.3.1 矩形截面波导中场方程的求解3.3.2 对解式的讨论3.3.3 矩形截面波导中的TElo模3.3.4 矩形截面波导的使用3.4 圆截面金属波导3.4.1 圆截面波导中场方程的求解3.4.2 基本结论3.4.3 圆截面波导中的三个重要模式TE11、TM01与TE01 3.4.4 同轴线中的高次模3.5 光波导3.5.1 光纤的结构形式及导光机理3.5.2 单模光纤的标量近似分析__小结习题三第4章微波元件及微波网络理论概要4.1 连接元件4.1.1 波导抗流连接4.1.2 同轴线——波导转接器4.1.3 同轴线——微带线转接器4.1.4 波导——微带线转接器4.1.5 矩形截面波导——圆截面波导转接器4.2 波导分支接头……微波技术与天线（王新稳著）：内容简介本书是在作者三十多年教学及科研实践基础上编写而成的，系统讲述电磁场与电磁波、微波技术、天线的基本概念、理论、分析方法和基本技术。

第3章 规则波导和空腔谐振器3.1什么是规则波导？它对实际的波导有哪些简化？答 规则波导是对实际波导的简化。

简化条件是：（1）波导壁为理想导体表面（∞=σ）；从而可以利用理想导体边界条件；（2）波导被均匀填充（ε、μ为常量）；从而可利用最简单的波动方程；（3）波导内无自由电荷（0=ρ）和传导电流（0=J ）；从而可利用最简单的齐次波动方程；（4）波导沿纵向无限长，且截面形状不变。

从而可利用纵向场法。

3.2纵向场法的主要步骤是什么？以矩形波导为例说明它对问题的分析过程有哪些简化？答 纵向场法的主要步骤是：（1）写出纵向场方程和边界条件（边值问题），（2）运用分离变量法求纵向场方程的通解，（3）利用边界条件求纵向场方程的特解，（4）导出横向场与纵向场的关系，从而写出波导的一般解，（5）讨论波导中场的特性。

运用纵向场法只需解1个标量波动方程，从而避免了解5个标量波动方程。

3.3什么是波导内的波型（模式）？它们是怎样分类和表示的？各符号代表什么物理意义？ 答 运用纵向场法得到的解称为波导内的波型（模式）。

分为横电模和横磁模两大类，表示为TEmn 模和TMmn 模，其中TE 表示横电模，即0=z E ，TM 表示横磁模，即0=z H 。

m 表示场沿波导截面宽边分布的半波数；n 表示场沿波导截面窄边分布的半波数。

3.4矩形波导存在哪三种状态？其导行条件是什么？答 矩形波导存在三种状态，见表3-1-1。

导行条件是222⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛<b n a m λ3.5从方程H E ωμj -=⨯∇和E H ωεj =⨯∇出发，推导矩形波导中TE 波的横向分量与纵向分量的关系式（3-1-25）。

解 对TE 波，有0=z E 。

由H E ωμj -=⨯∇和E H ωεj =⨯∇、 βj z-=∂∂得 ()x y z E H j yH ωεβj =--∂∂ ⑴ ()y zx E xH H j ωεβj =∂∂-- ⑵ 0=∂∂-∂∂yH x H x y⑶()x y H E j ωμβj -=-- ⑷()y x H E j ωμβj -=-⑸ z x y H yE x E ωμj -=∂∂-∂∂ ⑹ 由式⑴、⑸y H k E zcx ∂∂-=2j ωμ⑺ 由式⑵、⑷xH k E zc y ∂∂=2j ωμ⑻ 由式⑷得xH k H zc x ∂∂-=2j β⑼ 由式⑸得y H k H zc y ∂∂-=2j β⑽ 3.6用尺寸为2mm 04.3414.72⨯的JB-32矩形波导作馈线，问：（1）当cm 6=λ时波导中能传输哪些波型？（2）写出该波导的单模工作条件。

微波技术第三章TEM波传输波第三章 TEM波传输波低频传输线由于⼯作波长很长，⼀般都属“短线”范围，分布参数效应均被忽略，它们在电路中只起连接线的作⽤。

因此在低频电路中不必要对传输线问题加以专门研究。

当频率达到微波波段以上，正象我们在上章所述那样，分布参数效应已不可忽视了，这时的传输线不仅起连接线能量或信息由⼀处传⾄另⼀处的作⽤，还可以构成微波元器件。

同时，随着频率的升⾼，所⽤传输线的种类也不同。

但不论哪种微波传输线都有⼀些基本要求，它们是：（1）损耗要⼩。

这不仅能提⾼传输效率，还能使系统⼯作稳定。

（2）结构尺⼨要合理，使传输线功率容量尽可能地⼤。

（3）⼯作频带宽。

即保证信号⽆畸变地传输的频带尽量宽。

（4）尺⼨尽量⼩且均匀，结构简单易于加⼯，拆装⽅便。

假如传输线呼处的横向尺⼨、导体材料及介质特性都是相同的，这种传输线就称为均匀传输线，反之则为⾮均匀传输线。

均匀传输线的种类很多。

作为微波传输线有平⾏双线、同轴线、波导、带状线以及微带等等不同形式。

本章将对⼏种常⽤的TEM波传输线作系统论述。

§3-1 双线传输线所谓双线传输线是由两根平⾏⽽且相同的导体构成的传输系统。

导体横截⾯是圆形，直径为d，两根导体中⼼间距为D，如图3-1-1所⽰。

图3-1-1 平⾏双线传输线⼀、电磁场分布关于双线上的电压、电流分布规律，已在前章详细讨论过。

本章将给出沿线电场和磁场的分布。

电磁波在⾃由空间是由⾃由⾃在地传播着，电、磁场在时间上保持同相位，⽽在空间上是相互交并垂直于传播⽅向，如图3-1-2所⽰。

若电磁波沿传输线传播，就要受到传输线的限制和约束。

在双线传输线上流有交变的⾼频电流，因⽽导线上积累有瞬变的正负电荷。

线上电磁场可⽤下式表⽰（向+z⽅向传播的⾏波）(3-1-1)图3-1-2 ⾃由空间电磁波的传播(3-1-2) 式中，、分别代表电、磁场的振幅值，它们的相互关系是(3-1-3) 称为波阻抗。

电场从⼀根导线的正电荷出发落到另⼀导线的负电荷上，电场是由线上的正负电荷⽀持，电⼒线不是封闭线。
