梁体混凝土缺陷修补作业指导书箱梁混凝土表面经常出现的缺棱、掉角、蜂窝、麻面、空洞、露筋、混凝土表面砂纹等外观缺陷，这些外观缺陷的克服必须从原材料、混凝土配合比及混凝土施工工艺上找原因，加以排除。
为克服混凝土工程质量通病，对箱梁混凝土质量通病产生原因进行分析并总结施工经验，避免箱梁混凝土出现上述表面缺陷。
一、编制依据1.1铁建设[2010]241号《铁路混凝土工程施工技术指南》1.2TB10424-2010《铁路混凝土工程施工质量验收标准》1.3TB10752-2010《高速铁路桥涵工程施工质量验收标准》1.4铁路工程建设通用参考图（时速350公里高速铁路）预制无砟轨道后张法预应力混凝土简支箱梁（双线），跨度31.5m（直、曲线），（图号：通桥（2013）2322A-HT）1.5铁路工程建设通用参考图（时速350公里高速铁路）预制无砟轨道后张法预应力混凝土简支箱梁（双线），跨度23.5m（直、曲线），（图号：通桥（2013）2322A-VT）二、编制说明当混凝土达到规定的拆模强度拆除模板后，应进行外观检查，混凝土缺陷均做记录，记录上要明确注明缺陷实体的具体位置，对缺陷做定性分析，确定其缺陷类别,如查出混凝土表面上出现的麻面、蜂窝等缺陷，应立即通知监理，在得到现场监理允许的情况下，按本方案进行修补。
三、工程概况黄埔制梁场位于广东省广州市黄埔区九龙镇旺村，设于铁路里程DK88+700线路右侧，平岗车站小里程端，占地面积165亩，施工任务为:32m 预制箱梁726孔（其中82孔梁面宽度为12m,其余梁面宽度为11.6m）,24m 预制箱梁137孔（其中18孔梁面宽度为12m，其余梁面宽度为11.6m），共计863孔。
黄埔制梁场供应范围为DK?68+900〜DK110+314区间段，共计40.879km。
四、混凝土缺陷分类和程度划分混凝土的外观质量缺陷程度按下表确定五、出现缺陷的原因分析和预防、处理措施5.1麻面麻面是指混凝土表面上呈现出无数绿豆般大小的不规则小凹点。
混凝土缺陷修补施工方案下列所提混凝土缺陷若有出现，首先通知监理工程师，再根据相应情况进行处理。
混凝土缺陷要紧表现为下列几项：麻面、漏筋、蜂窝、孔洞、烂根、酥松脱落、缝隙夹层、缺棱掉角、松顶、表面不平整、剪力墙位移倾斜、墙梁表面凹凸鼓胀、预埋铁件空鼓等。
现根据以上缺陷分别制定如下处理修补方案：1、麻面：在马面部分充分浇水湿润后，用同混凝土标号的砂浆，将麻面抹平压光，是颜色一致。
修补完后，应用草帘或者草袋进行保湿养护。
2、漏筋：对表面漏筋冲洗干净后，用1：2的水泥砂浆将漏筋部位抹平压实，如漏筋较深，应将薄弱混凝土与突出的颗粒凿去，洗刷干净后，用比原先高一强度等级的细石混凝土填塞压实，并认真养护。
3、蜂窝：对小蜂窝，冲洗干净后，用1：2的水泥砂浆压实抹平，较大蜂窝，先凿去松动石子冲洗干净，用高一强度等级的细石混凝土填塞压实，并认真养护。
4、孔洞：通常孔洞处理方法是将周围的松散混凝土与软弱浆膜凿除，用压力水冲洗，支设带托盒的模板，洒水湿润后，用比结构砼高一强度等级的半干硬细石混凝土认真分层浇筑，强力捣实，并养护。
突出结构面的混凝土，待强度达到50%后再凿去，表面用1：2水泥砂浆抹平。
对面积大而深进的孔洞，清理后，在内部埋压浆管、排气管，填清洁的10~20碎石，表面抹砂浆或者浇筑薄层混凝土，然后用水泥压力灌浆。
5、烂根：将烂根处松散混凝土与软弱颗粒凿去，洗刷干净后，支模，用比原混凝土高一强度等级的细石混凝土填补，并捣实。
6、酥松脱落：较浅的酥松脱落，可将酥松部分凿去，冲洗干净湿润后，用1：2水泥砂浆抹平压实。
较深的酥松脱落，可将酥松与突出颗粒凿去，刷洗干净后支模，用比结构砼高一强度等级的细石混凝土浇筑，强力捣实，并加强养护。
7、缝隙、夹层：若不深，可将松散混凝土凿去，洗刷干净后，用1：2水泥砂浆强力填塞密实。
较深时，应清除松散部分与内部夹杂物，用压力水冲洗干净后支模，强力灌细石混凝土捣实，或者将表面封闭后进行压浆处理。
混凝土缺陷修补专项施工方案混凝土在使用过程中，可能会出现各种缺陷，如裂缝、麻面、空鼓、起砂等。
这些缺陷会影响混凝土的强度和使用寿命，所以进行缺陷修补是十分重要的。
以下是混凝土缺陷修补的专项施工方案：一、裂缝修补：1.扫除裂缝：将裂缝两侧的杂物和附着物扫除干净。
2.切割裂缝：使用切割机或碎石机将裂缝两侧切割成V型槽，宽度和深度一般为1:13.清除灰尘：用水冲洗切割后的缝面，以清除灰尘和杂物。
4.填充材料：选择适当的裂缝修补材料进行填充，填充的同时要保证填充物与周围混凝土的粘结性和密实性。
二、麻面修补：1.打磨麻面：使用电动磨光机将麻面部分打磨平整，确保打磨后的表面光滑。
2.清洗表面：用水冲洗麻面部分，将灰尘和杂物清洗干净。
3.填补麻面：选择适当的填补材料进行填补，填补后要用工具将填补材料压实，并保证填补物与周围混凝土的结合性。
4.抛光麻面：使用抛光机对填补后的麻面进行抛光处理，使其与周围混凝土表面一致。
三、空鼓修补：1.打破砌块：将空鼓部分的砌块打破，清除干净。
2.清洁修补区域：将修补区域用水冲洗干净，确保无灰尘和杂物。
3.填补材料：选择适当的填补材料进行填补，填补后用工具将填补材料压实，保证其与周围混凝土的粘结性。
4.抛光修补部分：用抛光机对修补后的部分进行抛光处理，使其与周围混凝土表面一致。
四、起砂修补：1.清除起砂部分：用刷子将起砂部分的杂物和颗粒清除干净。
2.清洗修补区域：用水冲洗修补区域，确保无灰尘和杂物。
3.涂布胶浆：使用适当的胶浆进行涂布，确保胶浆能够填充起砂部分。
4.抹平胶浆：用工具将涂布的胶浆抹平，并确保其与周围混凝土的粘结性。
5.抛光修补部分：用抛光机对修补后的部分进行抛光处理，使其与周围混凝土表面一致。
总结：混凝土缺陷修补的关键是选择合适的修补材料和工具，并确保修补后的修补物与周围混凝土的粘结性和密实性。
此外，细致的清洁工作、适当的抛光处理也是保证修补质量的重要环节。
在施工过程中，应注意安全，合理调配时间和人力资源，确保施工质量。
混凝土质量缺陷修补方案(混凝土修复方案)一、混凝土表面缺陷修补方案1. 缺陷概述混凝土表面缺陷是指混凝土表面浮现的各种破损、裂缝以及颜色不均等问题。
这些缺陷不仅影响建造物的美观性，还可能降低混凝土的强度和耐久性。
本方案旨在修补混凝土表面缺陷，提高混凝土的质量和使用寿命。
2. 缺陷分类根据表面缺陷的性质和原因，将混凝土表面缺陷分为以下几类：2.1 裂缝缺陷2.1.1 小裂缝2.1.2 大裂缝2.2 粉化缺陷2.3 脱皮缺陷2.4 颜色不均缺陷3. 修补方法根据不同的缺陷类型，采取相应的修补方法：3.1 裂缝缺陷修补3.1.1 小裂缝修补方法3.1.2 大裂缝修补方法3.2 粉化缺陷修补3.3 脱皮缺陷修补3.4 颜色不均缺陷修补4. 材料准备根据修补工艺的要求，准备相应的修补材料，包括：4.1 修补胶4.2 涂料4.3 补土5. 施工工艺根据修补方法的不同，采用相应的施工工艺，并确保修补质量达到标准要求。
附件：混凝土缺陷修补施工指导图法律名词及注释：1. 混凝土质量控制标准：指混凝土表面缺陷修补工程必须符合的国家相关标准，确保修补质量。
2. 施工工艺：指修补混凝土表面缺陷时采用的具体施工方法和步骤。
3. 质量验收标准：指对修补后的混凝土表面缺陷进行验收时需要符合的相关标准和要求。
------------------------------------------------------------二、混凝土质量缺陷修补方案1. 修补方案目的本方案旨在解决混凝土质量缺陷，提升混凝土的质量和耐久性，确保建造物的安全和可靠性。
2. 修补方案内容2.1 确定缺陷类型根据混凝土质量缺陷的不同类型（如裂缝、麻面、空鼓等），按照像应的修补方法进行修复。
2.2 缺陷诊断与分析对混凝土质量缺陷进行详细的诊断与分析，确定修补前的缺陷程度和原因，并制定相应的修补方案。
2.3 修补材料准备根据缺陷的具体情况，选择合适的修补材料，如修补胶、补土、填缝剂等，并确保其质量符合相关标准要求。

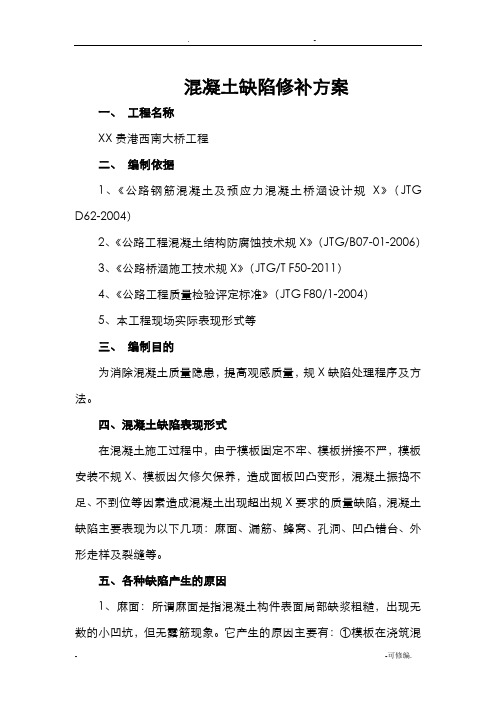

混凝土缺陷修补方案一、工程名称XX贵港西南大桥工程二、编制依据1、《公路钢筋混凝土及预应力混凝土桥涵设计规X》（JTG D62-2004）2、《公路工程混凝土结构防腐蚀技术规X》（JTG/B07-01-2006）3、《公路桥涵施工技术规X》（JTG/T F50-2011）4、《公路工程质量检验评定标准》（JTG F80/1-2004）5、本工程现场实际表现形式等三、编制目的为消除混凝土质量隐患，提高观感质量，规X缺陷处理程序及方法。
四、混凝土缺陷表现形式在混凝土施工过程中，由于模板固定不牢、模板拼接不严，模板安装不规X、模板因欠修欠保养，造成面板凹凸变形，混凝土振捣不足、不到位等因素造成混凝土出现超出规X要求的质量缺陷，混凝土缺陷主要表现为以下几项：麻面、漏筋、蜂窝、孔洞、凹凸错台、外形走样及裂缝等。
五、各种缺陷产生的原因1、麻面：所谓麻面是指混凝土构件表面局部缺浆粗糙，出现无数的小凹坑，但无露筋现象。
它产生的原因主要有：①模板在浇筑混凝土前没有充分浇水湿润或湿润不够；②模板上的脱模剂涂刷不均匀或漏刷；③模板拼缝不严密，混凝土浇筑时缝隙漏浆，构件表面沿模板缝隙出现麻面；④混凝土振捣不密实，混凝土中气泡未排出，部分气泡停留在模板表面，拆模后出现麻面。
2、露筋：露筋是指构件中的主筋、副筋或箍筋等部分或局部未被混凝土包裹而外露。
它产生的原因主要有：①混凝土浇捣时，钢筋保护层垫块移位或垫块间距过大甚至漏垫，钢筋紧贴模板，拆模后钢筋密集处产生露筋；②构件尺寸较小，钢筋过密，如遇到个别骨料粒径过大，水泥浆无法包裹钢筋和充满模板，拆模后钢筋密集处产生露筋；③模板拼缝不严，缝隙过大，混凝土漏浆严重，尤其是角边，拆模时又带掉边角出现露筋；④振捣手振捣不当，振到钢筋或碰击钢筋，造成钢筋移位或振捣不密实有钢筋处混凝土被挡住包不了钢筋；⑤钢筋绑扎不牢，保护层厚度不够，脱位突出。
3、蜂窝：拆模后构件有局部混凝土松酥，石多浆少，石子间出现空隙，形成蜂窝状的窟窿。
混凝土质量缺陷处理方案及预防措施一、混凝土质量缺陷处理方案1.破损处理对于混凝土的表面破损，如表皮开裂、脱落等，可以采取以下处理方案：-清除破损部分的杂物和松散混凝土。
-修补：选择与原混凝土相似的材料进行修补。
首先涂上粘结剂，然后将修补材料填充到破损部分，并用铁锹或批刀进行抹平。
修补完后，需要按照养护要求进行养护。
2.开裂处理开裂是混凝土常见的缺陷，可分为干缩开裂和温度开裂等。
对于不同类型的开裂，可采取以下处理方案：-干缩开裂：通过增加初始水分含量、合理施工、增加养护时间等方式减少混凝土的干缩，预防开裂。
-温度开裂：通过混凝土配合比的调整、合理的温度控制、使用温度缓和剂等降低温度开裂的风险。
-裂缝修复：对于已经开裂的混凝土，可以使用填缝剂进行修复。
修复时先清洁裂缝，然后填充填缝剂进行修补，并按照养护要求进行养护。
3.强度不达标处理混凝土的强度不达标可以通过以下处理方案进行解决：-检测原因：首先需要找到强度不达标的原因，可能是材料质量问题、配合比设计问题、施工工艺问题等。
-整改措施：根据检测结果，采取相应的整改措施。
可能需要调整配合比、更换材料、优化施工工艺等。
-重浇覆盖：对于强度不达标的混凝土，可以在表层重浇一层达标的混凝土，提高整体强度。
二、混凝土质量缺陷预防措施1.施工前措施-合理设计：在混凝土的配合比设计中，应根据实际情况考虑材料性能、使用要求等，确保混凝土质量达到要求。
-选材严格：选择符合要求的材料，特别是水泥、骨料、矿渣粉等。
要对材料进行质量检测和验收，确保材料质量符合标准要求。
-加强施工管理：严格按照操作规范施工，合理安排施工工艺，减少操作问题导致的质量缺陷。
2.施工中措施-搅拌均匀：在混凝土搅拌过程中，要确保各组分充分混合均匀，避免出现浆液和骨料分层现象。
-控制水灰比：合理控制水灰比，避免混凝土过于稀薄或过于干燥，影响强度和耐久性。
-控制施工温度：合理控制施工温度，避免温度变化过大引起的开裂问题。
梁体混凝土缺陷的修补桥梁混凝土如出现蜂窝、空洞、石子堆垒、麻面、硬伤掉角等质量不良现象，其修补按照以下方法进行：一采用混凝土修补混凝土的办法1 先彻底凿除缺陷部位及其周围不密实或其它质量不好的混凝土，再轻轻剔除由于凿除劣质混凝土而遭损伤的表层，吹净表面粉尘，烤干表面。
2 修补预留孔道的部位，凿好后先穿入钢绞线，并在钢绞线的四面临空段包裹互相搭接的两截薄铁皮作为皮套管，以便隔绝新混凝土。
铁皮管捆扎固定好，采用细砂水泥浆堵塞好套管的裹缝、接缝以及孔管口与套管相接触的圈缝。
3 根据实际情况安装临时模型板控制新混凝土的形成。
4 浇筑新补混凝土材料：当新补混凝土的体积较大(＞0.1立方米)•可采用原梁体混凝土配合比（梁体配合比为：水泥：粉煤灰：砂：碎石（5-25mm）：减水剂：水=388：97：669：1115：5.82：143，体积小(＜0.1立方米)或虽修补面大，但深度浅，则可酌情改细石混凝土（细石混凝土配合比：水泥：砂：碎石（5-10mm）：减水剂：粉煤灰：水=405：747：1121：6.3：45：135=1:1.844:2.768:0.016:0.111:0.333=10kg:18.44kg:27.68kg: 0.16kg:1.11kg:3.33kg）。
具体操作说明：1、缺陷处凿开后，用毛刷或者高压气管清除里面粉尘和混凝土残渣，用“ZV修补胶”涂刷在混凝土表面以加强新老混凝土的粘结力。
混凝土的拌合用水尽量采用“ZV修补胶”，避免混凝土开裂。
2、采用双层修补方法，里面用混凝土填充表面用砂浆找平调色差。
砂浆用ZV修补胶拌合，色差用黑水泥和白水泥调整。
5 浇筑新补混凝土应采用Φ30mm～Φ50mm•振动棒配合人工小铲振捣，确保混凝土密实。
6 新补混凝土养生，在平均气温+5℃以上时一般采用自然养生法。
冬季施工应根据现场情况分别选用小火炉（或碘钨灯）烘烤，局部罩盖蒸养等方法。
二采取环氧树脂修补混凝土的方法1 材料：主要使用E-44(或牌号6101、634环氧树脂作胶结剂；乙二胺(纯度70%以上)•作硬化剂；二甲苯作稀释剂；苯二甲酸二丁脂作增塑剂；水泥、砂和石子作填充剂；立德粉作改色填充料。
混凝土质量缺陷修补方案
一、概述
混凝土质量缺陷是广泛存在于建筑行业的一个现实问题。
它可以是天
然混凝土的性能缺陷，也可以是受到施工环境或施工条件影响而出现的人
为混凝土质量缺陷。
这些缺陷会对混凝土的性能和使用寿命产生不利的影响，严重的时候会影响建筑物的安全性，甚至需要重新进行施工以及投入
大量的经济成本来补救。
因此，如何有效避免混凝土质量缺陷的发生，以
及如何有效修补混凝土质量缺陷，都是建筑行业需要研究解决的关键问题。
二、混凝土质量缺陷的修补方案
1、防止混凝土质量缺陷
（1）施工前对施工环境进行全面检测，尤其要注意温度、湿度、渗
透性及积水等，减少混凝土因环境导致的缺陷发生。
（2）建议采用冷硬混凝土，可根据施工环境选择适当的冷硬混凝土，可有效抑制施工环境对混凝土的影响，提高混凝土的质量。
（3）尽量采用坍落度、粒径大小、含水率分布等数据指导混凝土搅拌，保证混凝土的均匀性，有效降低坍落度引起的混凝土质量损失。
（4）严格控制混凝土施工工艺，确保施工设备和施工条件符合混凝
土工程要求。
2、修补混凝土质量缺陷。
混凝土缺陷修补方案在混凝土施工过程中，往往会由于种种原因造成混凝土外观质量缺陷。
混凝土结构的表面缺陷大致可以归纳为七个方面：气泡、表面颜色不均匀、表面脚印及不平整、蜂窝麻面、孔洞、跑模鼓肚、露筋、表面破损、表观微裂纹，不管是哪一种表面缺陷，都会对混凝土结构的外观质量带来不利的影响。
所以找到混凝土结构产生表面缺陷的内因，在施工中有针对性的采取治理措施，对既有的缺陷加以必要的修复处理，以提高结构的外观质量。
1.气泡修补气孔直径小于5mm采用毛刷沾水清除孔内滞留物后，直接用毛刷沾细水泥砂浆，在有气泡的混凝土表面反复挤压，直到混凝土表面见不到气孔的痕迹后停止挤压。
混凝土表面细水泥砂浆出现风干现象后，及时采用干抹布将混凝土表面砂浆搽除，达到细砂浆充填密实，且混凝土表面清洁的目的；气孔直径大于5mm时，先扩孔清洗，再采取点补的方式，用细水泥砂浆将气孔填充密实，然后用干抹布将混凝土表面砂浆擦除。
2.表面颜色不均匀修补影响混凝土表面颜色发生变化的原因很多，比如原材料的种类、施工配合比、混凝土的养护条件、混凝土的振捣情况、脱模剂的使用情况、模板的表面结构、模板的吸附性能等，都会使混凝土表面颜色发生能够变化，混凝土结构表面的锈迹也是常见影响混凝土颜色的一个因素。
对于颜色不均匀的混凝土表面首先用高压水冲洗混凝土表面，如粘附有隔离剂、尘埃或其它不洁物，则应用尼龙织布擦洗干净，打磨碳化层、氧化层、污染物，使缺陷范围暴漏出来。
紧接着用重量比1：3.5至1：5的黑、白水泥组成的水泥稠浆，将混凝土全面披刮一遍，待面干发白时，用棉纱头擦除全部浮灰。
再遵循上述方法进行两遍补浆，待达到干凝状态后，再对补浆作第一次打磨，打磨后洒水养生。
完成后的第二天，甚至第三天，再次重复上述程序方法对补浆面进行第二次、第三次补浆、磨平、擦灰，最后采用塑料薄膜黏贴覆盖继续养护。
3.表面脚印及不平整部分修补该现象是由于施工时未能及时抹压而引起的，对结构无重大影响，为表观质量问题。
一、方案背景为确保混凝土结构的安全性、稳定性和美观性，针对混凝土施工过程中可能出现的各种缺陷，特制定本专项方案。
本方案适用于本工程所有混凝土结构的缺陷修补工作。
二、适用范围本方案适用于以下混凝土结构缺陷的修补：1. 麻面、蜂窝、孔洞、露筋等表面缺陷；2. 裂缝、错台、涨模、跑模等结构缺陷；3. 连接部位、钢筋保护层、模板等缺陷。
三、修补原则1. 修补前，应详细分析缺陷原因，制定合理的修补方案；2. 修补材料应选用与原混凝土强度等级相当或高于原等级的材料；3. 修补施工应遵循规范要求，确保修补质量；4. 修补后，应对修补部位进行养护，以保证修补效果。
四、修补方法1. 麻面修补（1）用钢丝刷或高压水枪清除麻面处的浮渣和松动混凝土；（2）选用与原混凝土强度等级相当的水泥砂浆或细石混凝土进行修补；（3）修补后，采用草帘或草袋进行保湿养护。
2. 蜂窝修补（1）用高压水枪或钢丝刷清除蜂窝处的浮渣和松动混凝土；（2）选用与原混凝土强度等级相当的水泥砂浆或细石混凝土进行修补；（3）修补后，采用草帘或草袋进行保湿养护。
3. 孔洞修补（1）用高压水枪或钢丝刷清除孔洞处的浮渣和松动混凝土；（2）选用与原混凝土强度等级相当的水泥砂浆或细石混凝土进行修补；（3）修补后，采用草帘或草袋进行保湿养护。
4. 裂缝修补（1）根据裂缝宽度，选用合适的修补材料（如环氧树脂、碳纤维、金属网等）；（2）清除裂缝处的浮渣和松动混凝土；（3）按照修补材料的要求进行施工；（4）修补后，采用草帘或草袋进行保湿养护。
5. 其他缺陷修补（1）根据缺陷类型，选用合适的修补材料和方法；（2）清除缺陷处的浮渣和松动混凝土；（3）按照修补材料的要求进行施工；（4）修补后，采用草帘或草袋进行保湿养护。
五、质量要求1. 修补后的混凝土表面应平整、光滑，颜色与原混凝土基本一致；2. 修补后的混凝土强度应达到原设计要求；3. 修补后的混凝土结构应满足使用功能和安全要求。
目录混凝土修补方案一、编制依据1、《公路桥涵设计通用规范》，JTG D60-2004；2、《公路桥涵施工技术规范》，JTG/T F50-2011；3、《公路工程质量检验评定标准》，JTG F80/1-2004；4、公路施工手册-桥涵(上下册)；5、《关于混凝土表面修补和裂纹处理的相关要求》，龙青总监技〔2013〕34号。
6、我单位拥有的科技成果、工法成果、技术水平和同类工程施工积累的施工经验。
二、编制范围本方案的表编制范围适用于龙青高速土建八标段桥涵结构等混凝土的表观缺陷处理。
混凝土表观缺陷包括孔洞、蜂窝麻面、漏浆、砂斑、污染、错台、硬伤掉角、表面不平整、露筋等质量缺陷。
三、概述第八合同段的起止里程桩号为K124+345～K129+750，全长5.405km。
主要工程数量如下：挖方万m3、填方万m3、特殊路基2.7km、防护排水工程37.6km、中桥3座延米、通道16座396延米、涵洞60道323延米、互通立交桥7座延米、分离立交1座54延米、预制空心板602片、支架现浇箱梁28联、桩基534根、墩台406座、砼量合计万m3、基层万m2、面层万m2。
通立交（1座）—华山南枢纽互通立交长1835m，跨威海-青岛高速公路主线桥（1座）—长738.06m，下部结构为桩基础、肋板式桥台、圆柱式墩，上部结构为预应力砼现浇箱梁，共9联。
匝道桥（6座）—A～F匝道桥，下部结构为桩基础、肋板式桥台、圆柱式墩，上部结构为预应力砼现浇箱梁，共19联。
②分离立交（1座）俞家屯分离立交—长54m，下部结构为扩大基础、肋板式桥台、圆柱式墩，上部结构为3×16m简支转连续空心板，跨12m宽三级县乡道与5m宽2m深水渠。
③中桥（3座）黄家铺中桥—长86m，下部结构为桩基础、肋板式桥台、圆柱式墩，上部结构为5×16m 简支转连续空心板。
梁家屯中桥—长66.4m，下部结构为桩基础、肋板式桥台、圆柱式墩，上部结构为3×20m简支转连续空心板。
K129+515中桥—长54m，下部结构为桩基础、肋板式桥台、圆柱式墩，，上部结构为3×16m简支转连续空心板，跨河流无水。
④通道（16座）互通内通道（9座）—下部结构为扩大基础、重力式台身，上部结构为预应力砼简支空心板通道5座、现浇钢筋砼空心板通道4座。
互通外通道（7座）—下部结构为扩大基础、重力式台身，上部结构为预应力砼简支空心板。
⑤涵洞（60道）互通内涵洞（31道）—盖板涵2道、箱涵5道、圆管涵24道（边沟涵及线外涵）。
互通外涵洞（29道）—盖板涵4道、圆管涵25道（边沟涵及线外涵）。
四、混凝土缺陷产生原因、预防及修补措施麻面麻面是混凝土表面局部出现缺浆粗糙或有小凹坑、麻点、气泡等，形成粗糙面，但混凝土表面无钢筋外露现象。
1、其主要原因是：（1）由于排气困难且截面上钢筋密集,振捣棒受限,振捣困难,混凝土振捣不足 ,气泡未完全排出,部分气泡残留在混凝土与模板之间;（2）新拌混凝土浇注入模后,停留时间过长,振捣时已有部分凝固;（3）模板拼缝漏浆,靠近拼缝的构件表面水泥浆少;（4）模板表面未清理干净,附有水泥浆渣等杂物。
模板表面粗糙或粘附硬水泥浆垢等杂物未清理于净，拆模时混凝土表面被粘坏；（5）模板未浇水湿润或湿润不够，构件表面混凝土的水分被吸去，使混凝土失水过多出现麻面；（6）模板隔离刑涂刷不均匀，局部漏刷或失效，混凝土表面与模板粘结造成麻面。
2、预防措施（1）加强对混凝土的振捣，钢筋较密的地方采用Φ30型振捣棒，并安排专人振捣，避免漏振，且振捣遵循紧插慢拔原则,振动棒插入到拔出时间控制在20 s为佳,插入下层5～10 cm，振捣至混凝土表面平坦泛浆，不冒气泡、不显着下沉为止。
（2）加强对现场施工组织的协调，同时做好备用设备，如混凝土供应不连续，及时增加设备，保证混凝土供应连续。
（3）混凝土浇筑前严格对模板进行检查，要求模板表面平顺、清洁干净，脱模剂应涂刷均匀。
并检查模板拼缝，对可能漏浆的缝设法封堵。
同时对模板表面洒水湿润均匀，但不得积水。
3、修补措施先将麻面处凿除到密实处，用清水清理干净，再用喷壶向混凝土表面喷水直至吸水饱和，将配置好的水泥干灰均匀涂抹在表面，此过程应反复进行，直至有缺陷的地方全部被水泥灰覆盖。
待24 h凝固后用镘刀将凸出于衬砌面的水泥灰清除，然后按照涂抹水泥灰方法进行细部的修复，保证混凝土表面平顺、密实。
用水泥灰修复的具体操作过程如下：①首先是调配水泥灰。
一般情况下，黑、白水泥的配比采用5:2的比例，可掺入石粉或双飞粉。
用喷壶对调制好配比的水泥灰进行层层洒水，保证握在手里成团，放手后能松散开。
②用水把需要修补的部分充分湿润，待两个小时后即可修复。
戴好橡胶手套，将水泥灰握于掌心，对着麻面进行涂抹填充。
填充时要保证一定的力度，先是顺时针方向，后转换为逆时针方向对同一处麻面进行揉搓，反复进行，直至麻面内填充密实。
密实的概念是用手指对着缺陷处按压时，不出现深度的凹陷。
③处理完一处面积后，用手背(不能用手指)对修复过的混凝土表面进行拂扫，抚平应按从上而下的方向进行，其目的一是清除粘在混凝土表面多余的水泥灰，二是可以消除因涂抹形成的不均匀的痕迹，使颜色和线条一致。
④另外，对于局部凸出混凝土面的湿润水泥灰应该用镘刀铲平。
蜂窝蜂窝就是混凝土结构局部疏松，骨料集中而无砂浆，骨料间形成蜂窝状的孔穴。
1、其主要原因是：（1）混凝土拌和不均，骨料与砂浆分离；（2）混凝土配合比不当或砂、石子、水泥材料加水量不准，造成砂浆少、石子多；（3）卸料高度偏大，料堆周边骨料集中而少砂浆，未作好平仓；（4）模板破损或模板缝隙未堵严，造成漏浆；（5）混凝土未分层下料，振捣不充分，或漏振，或振捣时间不够，未达到返浆的程度。
2、预防措施（1）每次在混凝土拌合前对各项计量系统进行检查，如有偏差应及时进行检验校定。
拌合过程中加强对混凝土拌合质量的控制，每车料拌合时随机选取混合料放出检查，各项指标均满足要求，运至现场进行浇注施工。
（2）混凝土过程中，如混凝土下落高差较大，必须增加串筒及防冲击装置，避免混凝土下落过程中发生离析。
（3）浇注前必须检查和嵌填模板拼缝，并洒水湿润，浇注过程中有专人检查模板质量情况，并严格控制每次振捣时间；（4）塌落度过小时，应拉回拌和站重新拌制，振捣工具的性能必须与混凝土的工作度相适应，一名振捣工跟着浇注混凝土粗振，另一名振捣工随后细振，按规定的振捣间距精心振捣，尤其加强模板边角和结合部位的振捣；（5）防止过振，注意混凝土振实的五点表现；（6）混凝土拌制时间应充足，浇注混凝土不应太厚，防止振捣不到。
3、修补措施（1）对于小蜂窝：用镘刀将调好的砂浆压入蜂窝面，同时刮掉多余的砂浆；注意养护，待修补的砂浆达到一定强度后，使用角磨机打磨一遍；对于要求较高的地方可用砂纸进行打磨。
（2）对于大一点的蜂窝：先凿去蜂窝处薄弱松散的混凝土和突出的颗粒，用钢丝刷洗刷干净后支模，再用高一强度等级的细石混凝土(粒径l0～20 mm)仔细强力填塞捣实，并认真养护。
对较深的蜂窝，影响承载力而又难于清除时，可埋压浆管、排气管，表面抹砂浆或浇注混凝土封闭后，再放水泥砂浆，把蜂窝的石子包裹起来，填满缝隙结成整体，必要时可进行水泥灌浆处理。
孔洞钢筋混凝土结构中有较大的孔洞，或蜂窝较大，空洞较大时，必须进行返工处理，孔洞较小时，及时进行处理。
1、其主要原因是：（1）内外模板间距狭窄，振捣困难。
骨料粒径过大，腹板钢筋过密，造成混凝土下料被钢筋卡住，下部形成孔洞；（2）混凝土流动性差，出现离析，粗骨料同时集中到一起，造成混凝土浇注不畅；（3）未按浇注顺序振捣，造成漏振点或浇注混凝土过厚，使下部混凝土振捣作用半径达不到，形成松散状态；（4）水泥结块，骨料中含有泥块等杂物。
（5）振捣不充分或未振捣而使混凝土架空，特别是在仓面的边角和拉模筋、架立筋较多的部位容易发生。
2、预防措施：（1）采用流动性良好的混凝土，在钢筋密集处采用细石混凝土浇注，振捣时设专人在模板外敲打协助振捣并检查混凝土振实情况。
对构件角点和结合部重点检查，特别注意振捣，采用细径振捣棒加强振捣，确保混凝土不出现孔隙。
（2）混凝土配比中掺加高效减水剂，确保混凝土流动性满足要求，在混凝土运输、浇注的各个环节采取措施保证混凝土不离析。
（3）混凝土浇筑严格按图纸、规范及技术交底要求的顺序进行施工，避免因浇筑顺序问题导致混凝土骨料分离。
（4）振捣应密实，不允许出现漏振点,避免混凝土一次卸料过多。
（5）严防杂物出现在拌制好的混凝土当中。
3、修补措施：孔洞修补办法：(1）先将孔洞凿去松散部分，使其形成规则形状；（2）用钢丝刷将破损处的尘土、碎屑清除；（3）用压缩空气吹干净修补面；（4）用水冲洗修补面，使修补面周边混凝土充分湿润；（5）填上所选择的修补材料，振捣、压实、抹平。
推荐可选择的材料有：HGM高强无收缩灌浆料、HGM100无收缩环氧灌浆料等；（6）按所用材料的要求进行养护。
露筋钢筋混凝土结构的主筋或箍筋等裸露在表面，没有被混凝土包裹。
1、其主要原因是：(1)浇注混凝土时，钢筋垫块位移,或垫块漏放，致使钢筋下坠或外移紧贴模板面外露；(2)混凝土配合比不当，产生离析，靠模板部位缺浆或模板严重露浆；(3)混凝土保护层太小或保护层处混凝土漏振，或振捣棒撞击钢筋或踩踏钢筋,使钢筋位移,造成露筋；(4)木模板未浇水湿润，吸水粘结或脱模过早，拆模时缺棱，掉角，导致露筋；(5)骨料粒径偏大，振捣不充分，混凝土于钢筋处架空造成钢筋与模板间无混凝土。
2、预防措施（1）加强对原材料的检查控制，保证所有进场材料必须合格，并在拌合前对所有原材料进行复检，确保原材料满足要求。
（2）避免表面露筋的有效措施是使用具有高度责任感的操作工人，提高操作人员的质量意识，加强监控力度，保证钢筋布位准确、绑扎牢靠，保护层垫块安置稳固。
（3）加强对混凝土的检查，混凝土运送至现场后，对坍落度进行检测，合格后方可允许浇筑。
（4）在混凝土振捣中操作细致，严禁振捣钢筋，并避免振捣棒与钢筋发生碰撞，导致钢筋移位。
（5）混凝土浇筑前严格对模板进行检查，要求模板表面平顺、清洁干净，脱模剂应涂刷均匀。
并检查模板拼缝，对可能漏浆的缝设法封堵。
同时对模板表面洒水湿润均匀，但不得积水。
3、修补措施如果出现表面露筋，首先应分析露筋的原因和严重程度，再考虑修补所需要达到的目的，修补后不得影响混凝土结构的强度和正常使用。
露筋的修补一般都是先用锯切槽，划定需要处理的范围，形成整齐而规则的边缘，再用冲击工具对处理范围内的疏松混凝土进行清除。
(1) 对表面露筋，刷洗干净后，用1:2或1:水泥砂浆将露筋部位抹压平整,并认真养护。
(2)如露筋较深,应将薄弱混凝土和突出的颗粒凿去,洗刷干净后,用比原来高一强度等级的细石混凝土填塞压实, 或采用喷射混凝土工艺或压力灌浆技术进行修补，并认真养护。
