电控牙科综合治疗机常见故障分析及排除方法

Oral treatment equipment
口腔治疗设备
医疗器械|口腔治疗设备|牙科治疗机特点、结构及原理|牙科治疗 机使用操作与维护|常用的维修方法及常见的故障排除
汇报人：XXX
汇报时间：20XX
目录
一 医疗器械 二 口腔治疗设备 三 牙科治疗机特点、结构及原理 四 牙科治疗机使用操作与维护 五 常用的维修方法及常见的故障排除
空气压缩机
牙科治疗机特点、结构及原理
气，水路流程图
地箱
气水 分配 阀
强吸 弱吸 水杯 冲盂
主气 水路 控制气
三用枪
主控阀 脚闸
手机 选择阀
牙科治疗机特点、结构及原理
控制电路工作原理
• 由主控电路和电源电路组成
• 控制牙科椅的升降、靠背的翻转运 动，为口腔手术灯、观片灯供电
• 主电路：脚闸、电磁阀、空压机、 接触器、继电器等组成
汇报人：XXX
汇报时间：20XX
四、口腔冷光灯原理
• 采用冷光膜技术：在发射器上镀有 反光层，能透过红光及红外光，白 光反射聚光。
• 光斑无影、热度小、无灼热感
牙科治疗机特点、结构及原理
五、空气压缩机 提供洁净气源，用于吹除污物，驱动牙钻
六、真空泵 • 水气路系统工作原理 • 包括水路供给系统、污水回流和压缩空气系统
水箱、自来水管 水气路系统工作原理
医疗器械
医用治疗设备的作用
1. 维持或重建使内环境稳定 2. 改造结构以增强人体功能 3. 功能的直接辅助：心脏支架 4. 功能的代替：人工肾、玻璃体
第二章节
口腔治疗设备
口腔治疗设备
(一)口腔治疗设备的用途：检查治疗口腔疾病，钻孔洞、磨削、堵漏、洁牙、矫正、口腔清洁等

有 气则为单 联压水 阀有 问题 ，拆开 单联压水 阀发现 阀 器 。如果漏 电开关还是 跳闸 ，再检 查观片灯 的镇 流器
芯Ｏ型密 封 圈变形 卡死导 致手 机不 出水 ，更 换一 个Ｏ 和治疗板处的２ ０ ２ Ｖ电线是否短路 。 型密封 圈后手机有水。 １ ４ 手机无力 ，首先检 查手机是否有故 障 ，如果手机 ．
都没 有开始打 气 ），如果全 部正常再检 查牙椅各 部位 电压 ，则 冷 光灯 的 电 源板 有 故障 ，测量 电源板 有 没 是否有漏 气 ，手机管有没有破 漏。
２ 故 障及维修 二 弱吸 无力、弱吸反喷水 、弱吸关 不住 有ＡＣ ７ １ Ｖ电压输 入 ，如果有 ＡＣｌ ７Ｖ电压输 入则要仔
气 管 松开 脚踏 后 没 气 ，则 为单 联 压水 阀有 问题 。维 磁 阀可 能 已被水垢 卡死 ，造成 电磁 阀始终 处于常通状
修 方 法 ：拆 开 单 联压 水 阀把 阀 芯取 出检 查 Ｏ型 密封 态 ，拆 开电磁阀清理 阀芯 ，重新 装 回电磁 阀 ，漱 口水 圈是 否损 坏 ，一 般都 为 Ｏ型 密封 圈老 化 ，密封 不好 关不住故障排除 。 导 致 手 机 前 端 自动 滴 水 ，更换 一 个 Ｏ型 密封 圈后 装 ４ 故障及维修 四

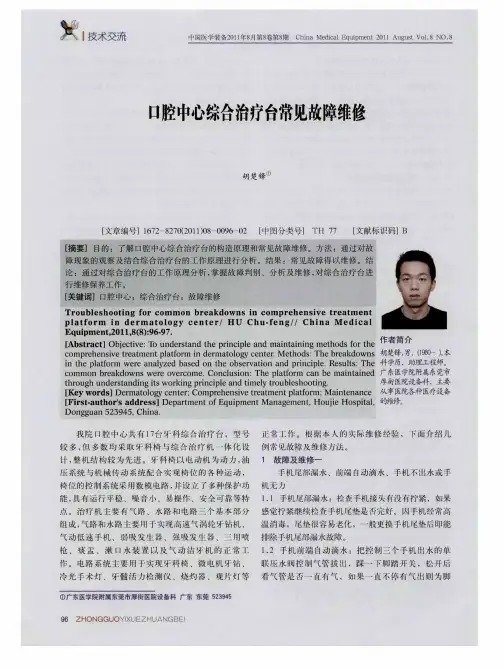

中国医学装备２ １ 年８ ０ １ 月第８ 卷第８ 期 口腔中心综 合治疗 台常见故障维 修～ 楚锋 胡
技术交流 Ｉ
踏 开 关喷 水 开关 没 有复 位 或 损坏 ，一 般 清 洁脚 踏 开 水 口处还 在 出水 ，则说 明电磁 阀 出现故 障 ，另外通 电 啪 的吸合声 ，如果没有则 电 关 喷水 开 关后 能 恢 复正 常 。如 果控 制 单 联压 水 阀 的 时注修 电源板 ，如 果没有 ＡＣ１ ７Ｖ电压输 入 则要检查

电控牙科综合治疗机常见故障分析及排除方法详细内容：一、升降系统1．治疗机插电后烧保险或跳闸（1）检查治疗机线路是否有漏电的地方，如有漏电的地方用热缩管或电工胶布做绝缘处理即可。

（2）检查用户所用电源是否有接地短路的地方，如有做绝缘处理即可。

2．治疗机插电后没有电源输入(1）检查保险管是否烧坏，如保险管烧坏更换6安保险管即可。

（2）检查用户电源插座是否有电源输入。

（3）检查220伏输入线和输出线是否接松动触不良，如松动接触不良则焊接牢固即可。

3．升降系统（上下电机）不工作或其中一台电机不工作（1）检查程控器是否有电源输入，如没电源输入检查程控器里变压器和电路板是否烧坏，如烧坏程控器里的变压器则把治疗机变压器的交流24伏直接引到程控器电路板即可；如程控器电路板烧坏则更换整个程控器即可。

（2）有电源输入，上下电机不工作。

ED型系统检查设置是否错乱，如是设置问题重新设置即可；C型系统则检查限位开关是否损坏和卡住。

（3）上下电机其中一台工作，另一台则不工作。

把上下电机的插头调换，后按动上下电机的升降键确认不工作的一台电机是否正常，如调换后不工作的一台电机仍不工作则不工作的一台电机已损坏，更换损害的电机即可。

5．电机不工作或升降一段后停止（1）检查电机与程控器连接的电线插头是否松动脱落或接触不良，如插头松动或接触不良则重新插好插头即可。

（2）检查电机是否打滑或电机限位卡死，如电机打滑则更换电机，如电机限位卡死则用钳子或其他工具敲打电机限位开关部分的外壳使限位开关松开即可。

（3）检查（ED型）是否设置错乱如设置错乱则重新设置即可。

（按设置键指示灯亮，并闪烁，按方向键双高；再按设置键，指示灯快速闪烁，按方向键双低；再次按设置键，指示灯灭，设置完毕。

）（4）检查程控器电路板是否潮湿进水造成电路板控制电机信号失灵，如是程控器问题则更换程控器即可。

（5）检查电机是是否损坏，如损坏更换电机即可。

（6）检查主控板是否失灵或因电路短路（带电路面膜）而造成无法传输信号或无法进入设置，如是上述原因更换主控板即可。

口腔医院口腔综合治疗台原理简述及常见故障维修方法口腔综合治疗台简称牙椅.是口腔医生为患者检查，治疗，手术的一种必备的医疗器械.牙椅最基本的三要素为电，水，气，工作电压为220V，功率一般为500VA，工作压力正常值为0.55MPa（外接气源气压为0.6-0.8MPa），手机额定气压为：0.18-0.22MPa（接口处压力表），0.2-0.25MPa（治疗台压力表）.牙椅的工作原理大多为以气来控水，电的工作.通过气控水阀，气控电开关来实现功能.电路中常采用多组低压直流电源，控制系统一般采用数模电路，并设立多种保护功能.牙椅最主要的装置为牙科高速气动涡轮手机，低速气动手机，三用喷枪.辅助设备为强，弱吸引器，口腔灯，以及升降俯仰系统等.闭合总开关接通气源后，气控电开关接通整个设备的电源.通过脚开关上的工作气开关来控制手机涡轮的转动.脚开关上有一个水开关，当接通水开关后，踩踏工作气开关，压缩空气经过开关达到气控水阀，推动阀芯使水导通，经过加压的水就通过水阀达到手机与压缩空气一起喷射而出，达到给患者治疗的目的.水气路常见故障：1）手机不出水（1）检查器械盘下方的水量阀，看是否开启.（2）检查纯净水瓶及接口处，看是否漏气，如漏气则对其进行密封.（3）拆开器械盘，检查气控水阀是否堵塞.（4）拆开手机与机座的连接，如果出水则为手机水管堵塞，可用细铁丝进行疏通.检查思路：对整个系统进行逐步检查，一段一段拆开水管，检查故障发生点.如在气控水阀的进水管中有水流出，而出水管中无水流出则为气控水阀出现故障.2）手机不转动或转动慢（1）检查器械盘下方的气量阀，看是否正常.（2）检查地箱中压力表是否为正常值并调整.（3）拆开手机与机座的连接，看是否供气正常，如供气不正常，则考虑是否为气管堵塞或者气管弯折.供气正常，则考虑手机损坏.对手机进行修理.3）手机维修手机损坏常表现为堵转，滑转等.对手机的修理步骤大致为：（1）拆开端盖，取出轴芯.（2）对手机内部进行清理.（3）检查轴承是否损坏，如损坏则更换轴承.（4）检查O型圈是否老化，如老化则更换O型圈.（5）如涡轮及芯轴等损坏则进行更换.（6）修复完毕后，可以安装车针对硬物进行测试，并施加一定的压力.如转动正常则修理完好.4）手机漏水（1）检查气控水阀是否卡住不能复原.（2）检查脚开关上的水开关是否漏气.如漏气则考虑脚开关气阀密封不严，应对其进行密封处理.5）三用喷枪故障（1）三用枪不出水应检查器械盘下面的水量阀是否开启并检查纯净水瓶及接口处是否密封.三用枪不出气应检查器械盘下面的气量阀是否开启，并检查设备内部气管是否通畅.（2）三用枪漏水漏气应检查三用枪上的水，气阀，看是否密封，并更换密封圈.吸引器分为强吸与弱吸，强吸为整个真空负压系统提供吸力，弱吸为流体力学射流技术产生的负压.吸引器主要故障为滤网或管道堵塞，经清理后基本能排除故障.此外，还需检查吸引器的开关，看是否正常.艾迪克牙椅还有一个常见故障为强吸无法关闭，一般只需打开痰盂面板，紧固内部强吸引器连接的气阀上端的固定螺丝即可.此外，口腔综合治疗台非常常见的故障有水管（气管）破损，维修方法一般为更换水管（气管），如遇到器械臂中的管路损坏，则可把旧管与新管连接，通过拖动旧管的方法把新管送入臂中.电路常见故障：首先考虑插座是否有电压输出，常见的插座故障有：{1}相线对地无电压：为断路现象.对系统中各段从负载侧（用电设备侧）至电源侧进行逐步排查，若测得该环节进线有电压而出线无电压，则为该环节出现问题.{2}零线对地有电压：为零线断路.相线通过用电设备与断开部分的零线导通，使得该零线部分带上电压.排除方法同相线断路.{3}断路器跳闸：为发生短路现象.具体排除方法：断开所有开关，闭合断路器.对各开关，断路器逐步闭合，如跳闸，则为此环节出现故障.{4}用电设备不工作，但测量插座两极之间有电压输出：为接触不良，拆开插座面板，把各接头清理干净并接紧即可.口腔灯主要为医生提供照明，清晰治疗视线.它主要采用卤钨灯，使用10V或12V交流供电，通过灯座上的转换开关来控制灯泡的强弱灯光或电路的闭合与断开.口腔灯常见的故障为手术灯熄灭，无法点亮.具体检测与维修方法如下：（1）首先用万用表测量灯泡，看是否接通，否则更换灯泡.（2）测量灯座是否有电压.如无电压，考虑断路.检查思路为：对整个电路进行分段排查，检查各个接头的通断情况，并检查熔断器是否熔断.如该装置进线导通而出线截止，则考虑该装置损坏.并对其进行修理或更换.（3）如果测得灯座有电压而灯无法发光，则考虑线路中存在接触不良，应对线路各接头触点仔细排查，检查各接头是否松动，把各个接头清理干净并重新接紧既可.升降俯仰系统分为机械传动与液压传动，机械传动为控制电路控制独立电动机的正转与反转，通过传动部件使椅位移动.而液压传动为控制电路控制的一个电动液压机将压缩机油增压，通过控制电路控制椅位升、降、俯、仰的电磁阀，使椅位移动.主要故障一般为椅位无法调整或者调整不到正常位置.具体检修方法如下：电机不工作，检查限位开关是否损坏或者卡住，并保证开关为闭合状态，并检查熔断器是否熔断.如椅位不能调整到正常位置，可以对牙椅进行设置：长按设置键（SET），听到长鸣后放手，把升，俯位调整到需要的位置，然后按设置键，听到短鸣后把降，仰位调整到需要的位置，最后按设置键即可.或查看牙椅内部电位器是否正常.如不正常，可按反方向调整电位器的位置，故障一般即可解决.小结：口腔综合治疗台故障远不止如此，但大多数常见的故障都出现于这些地方.当然，对设备还应注意平时爱护使用及细心保养，这样才能使设备出现故障的几率降至最低.。

牙科综合治疗椅常见问题分析及排除方法牙科综合治疗椅是牙科诊所中的重要设备之一，它负责为患者提供舒适、安全的牙科治疗环境。

然而，由于长时间的使用和各种原因，牙科综合治疗椅可能会出现一些常见问题。

本文将分析这些问题的原因，并提供相应的排除方法。

首先，常见的问题之一是牙科综合治疗椅的电动控制功能失效。

这可能是由于电源供应故障、控制面板故障或内部电路故障引起的。

要解决这个问题，可以检查电源线是否插紧，排除电源供应问题。

如果电源正常，但控制面板无法正常工作，则有可能是面板上的按键损坏，需要修复或更换。

如果以上两种方法都不能解决问题，那么可能是内部电路出了问题，需要寻求专业人员的帮助。

其次，牙科综合治疗椅的水系统可能会出现问题。

水系统故障的主要原因有堵塞、水泵故障和阀门损坏等。

为了解决堵塞问题，可以使用一些专业的清洁剂进行冲洗。

如果水泵故障，可以检查电源和连接线路是否正常，必要时修复或更换水泵。

如果阀门损坏，同样需要修复或更换。

此外，牙科综合治疗椅的灯光系统也可能出现故障。

造成灯光问题的原因主要有灯泡烧坏、灯管故障、电路损坏等。

为了解决这个问题，可检查灯泡或灯管是否损坏，并及时更换。

如果灯泡或灯管正常，但灯光依然不亮，则可能是电路出了问题，需要寻求专业维修。

最后，牙科综合治疗椅的座椅和靠背也可能出现问题，例如座椅无法上下移动或靠背无法倾斜。

导致这些问题的原因可能是液压系统故障、电机故障或控制器故障。

要解决液压系统故障，可以检查液压油是否充足，必要时更换油液或修复液压系统。

如果电机故障，可以检查电源和连接线路是否正常，必要时修复或更换电机。

如果控制器故障，可能需要更换控制器或寻求专业人员的帮助。

总之，牙科综合治疗椅是现代牙科诊所中不可或缺的设备，但常见问题的出现可能会对患者的治疗体验产生影响。

通过分析问题的原因并采取相应的排除方法，可以及时修复牙科综合治疗椅，提供更好的牙科治疗环境。

希望本文所提供的分析和解决方法可以对牙科诊所和相关人员有所帮助。

电控牙科综合治疗机常见故障分析及排除方法详细内容：一、升降系统1．治疗机插电后烧保险或跳闸（1）检查治疗机线路是否有漏电的地方，如有漏电的地方用热缩管或电工胶布做绝缘处理即可。

（2）检查用户所用电源是否有接地短路的地方，如有做绝缘处理即可。

2．治疗机插电后没有电源输入(1）检查保险管是否烧坏，如保险管烧坏更换6安保险管即可。

（2）检查用户电源插座是否有电源输入。

（3）检查220伏输入线和输出线是否接松动触不良，如松动接触不良则焊接牢固即可。

3．升降系统（上下电机）不工作或其中一台电机不工作（1）检查程控器是否有电源输入，如没电源输入检查程控器里变压器和电路板是否烧坏，如烧坏程控器里的变压器则把治疗机变压器的交流24伏直接引到程控器电路板即可；如程控器电路板烧坏则更换整个程控器即可。

（2）有电源输入，上下电机不工作。

ED型系统检查设置是否错乱，如是设置问题重新设置即可；C型系统则检查限位开关是否损坏和卡住。

（3）上下电机其中一台工作，另一台则不工作。

把上下电机的插头调换，后按动上下电机的升降键确认不工作的一台电机是否正常，如调换后不工作的一台电机仍不工作则不工作的一台电机已损坏，更换损害的电机即可。

5．电机不工作或升降一段后停止（1）检查电机与程控器连接的电线插头是否松动脱落或接触不良，如插头松动或接触不良则重新插好插头即可。

（2）检查电机是否打滑或电机限位卡死，如电机打滑则更换电机，如电机限位卡死则用钳子或其他工具敲打电机限位开关部分的外壳使限位开关松开即可。

（3）检查（ED型）是否设置错乱如设置错乱则重新设置即可。

（按设置键指示灯亮，并闪烁，按方向键双高；再按设置键，指示灯快速闪烁，按方向键双低；再次按设置键，指示灯灭，设置完毕。

）（4）检查程控器电路板是否潮湿进水造成电路板控制电机信号失灵，如是程控器问题则更换程控器即可。

（5）检查电机是是否损坏，如损坏更换电机即可。

（6）检查主控板是否失灵或因电路短路（带电路面膜）而造成无法传输信号或无法进入设置，如是上述原因更换主控板即可。

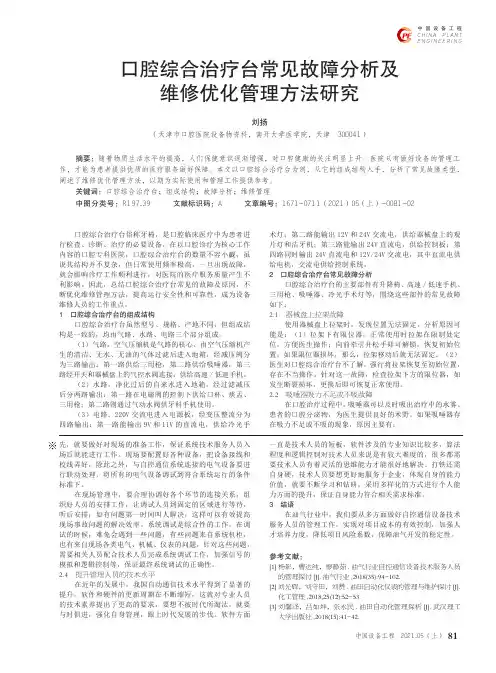

81中国设备工程C h i n a P l a n t E n g i n e e r i ng中国设备工程 2021.05 （上）口腔综合治疗台俗称牙椅，是口腔临床医疗中为患者进行检查、诊断、治疗的必要设备。

在以口腔诊疗为核心工作内容的口腔专科医院，口腔综合治疗台的数量不容小觑，虽说其结构并不复杂，但日常使用频率极高，一旦出现故障，就会影响诊疗工作顺利进行，对医院的医疗服务质量产生不利影响。

因此，总结口腔综合治疗台常见的故障及原因，不断优化维修管理方法，提高运行安全性和可靠性，成为设备维修人员的工作重点。

1 口腔综合治疗台的组成结构口腔综合治疗台虽然型号、规格、产地不同，但组成结构是一致的，均由气路、水路、电路三个部分组成。

（1）气路。

空气压缩机是气路的核心。

由空气压缩机产生的清洁、无水、无油的气体过滤后进入地箱，经减压阀分为三路输出：第一路供给三用枪，第二路供给吸唾器，第三路经开关和器械盘上的气控水阀连接，供给高速/低速手机。

（2）水路。

净化过后的自来水进入地箱，经过滤减压后分两路输出：第一路在电磁阀的控制下供给口杯、痰盂、三用枪；第二路则通过气动水阀供牙科手机使用。

（3）电路。

220V 交流电进入电源板，经变压整流分为四路输出：第一路能输出9V 和11V 的直流电，供给冷光手口腔综合治疗台常见故障分析及维修优化管理方法研究刘扬（天津市口腔医院设备物资科，南开大学医学院，天津 300041）摘要：随着物质生活水平的提高，人们保健意识逐渐增强，对口腔健康的关注明显上升。

医院只有做好设备的管理工作，才能为患者提供优质的医疗服务做好保障。

本文以口腔综合治疗台为例，从它的组成结构入手，分析了常见故障类型，阐述了维修优化管理方法，以期为实际使用和管理工作提供参考。

关键词：口腔综合治疗台；组成结构；故障分析；维修管理中图分类号：R197.39 文献标识码：A 文章编号：1671-0711（2021）05（上）-0081-02术灯；第二路能输出12V 和24V 交流电，供给器械盘上的观片灯和洁牙机；第三路能输出24V 直流电，供给控制板；第四路同时输出24V 直流电和12V/24V 交流电，其中直流电供给电机，交流电供给控制系统。

医疗设备的常见故障与维修管理医疗设备在医疗保健中扮演着至关重要的角色，它们有助于医务人员提高工作效率、提供更好的诊断和治疗，同时也能改善患者的生活质量。

医疗设备也会出现故障，这对医院和患者都会带来一定的不便和风险。

有效的维修管理对于保证医疗设备的正常运行至关重要。

一、医疗设备的常见故障1. 电源问题电源问题是医疗设备最常见的故障之一。

它可能是由于电线短路、电源插座损坏或者设备内部的电源模块故障导致的。

2. 传感器故障许多医疗设备都依赖传感器来获取数据，如果传感器出现故障，就会导致设备无法正常工作。

3. 系统软件问题医疗设备通常都配有相应的软件来进行控制和数据分析，软件 bug 或者系统故障会导致设备无法正常运行。

4. 机械故障一些医疗设备通过机械部件来进行操作，如医用扫描仪、手术器械等，如果机械部件出现故障会影响设备的工作效率和准确性。

5. 清洁与维护不当医疗设备的清洁与维护不当也会导致设备的故障，如堵塞、腐蚀等问题。

二、医疗设备的维修管理1. 建立完善的维修管理制度医疗机构应建立完善的维修管理制度，包括维修流程、责任分工、维修记录等，确保医疗设备的维修可以得到及时和有效的处理。

2. 定期保养和检修医疗设备需要定期的保养和检修，这可以有效地预防一些常见的故障，延长设备的使用寿命。

3. 专业维修团队医疗机构应该配备专业的维修团队，他们应该具有丰富的维修经验和专业技能，可以及时地解决医疗设备的故障和问题。

4. 合理的备件管理医疗机构需要建立合理的备件管理制度，确保备件的供应和储备是充足和及时的，避免因为备件问题导致设备无法及时维修。

5. 定期培训维修人员医疗机构应定期对维修人员进行培训，使他们了解最新的维修技术和知识，提高维修效率和质量。

6. 合理的维修成本控制医疗机构需要对维修成本进行合理的控制，避免因为维修成本过高而影响医院的经济效益。

7. 优化维修管理系统利用信息化技术，建立起科学合理的维修管理系统。

World Latest Medicne Information (Electronic Version) 2016 Vo1.16 No.9648·临床研究·口腔综合治疗机原理及常见故障排除策略研究刘朝晖（河北省承德市口腔医院，河北 承德 067000）摘要：本文就是对口腔综合治疗机的原理进行阐述，从而对口腔综合治疗机的日常保养及故障排除进行总结，进而方便临床口腔科人员对口腔综合治疗机的使用与维修人员对其进行维护，以保障其性能能够良好地发挥。

关键词：口腔综合治疗机原理；常见故障；排除策略中图分类号：R473.78 文献标识码：A DOI：10.3969/j.issn.1671-3141.2016.96.0360　引言口腔综合治疗机在腔科医学中是必备的医疗设备，口腔综合治疗机给口腔临床诊断及治疗带来了很大的依赖性。

口腔综合治疗机的种类比较繁多，虽然其结构上有着很大的差异，但是，口腔综合治疗机工作的原理大致都相同，其配置主要包括：座椅、工作灯、机械盘、控制台及喷枪等口腔临床诊疗过程中一些常用的设备。

1　口腔综合治疗机的使用原理及方法1.1　口腔综合治疗机的使用原理。

1.1.1　牙科椅及内部结构运作原理。

一般情况下，牙科椅结构分为两种：电动机械式和电动油泵式。

电动机械式以电动机作为运作动力，从而使牙科椅能够进行各种活动，通过机械结构与电路的配合而实现对其进行控制。

电动油泵式则以电动压缩机作为运作动力，从而使牙科椅可以进行活动，通过液压系统及电路相互配合来完成控制。

其内部结构主要是由供水部分、供气部分及供电部分三部分组合而成。

三部分同时由连接盒直接接入仪器，内部安装里有水和气的总阀门及压力指示表等[1]。

1.1.2　治疗单元运作原理。

其治疗单元主要包括：各种管路、连接件及各类阀件。

控制方式最常见的有以下两种：电控式与气控式。

电磁阀是电控式治疗机的主要配件，在工作时，通过电信号来对电磁阀进行控制，然后对相应的水路及气路来进行控制，从而与其他设备进行协调配合。

维修工程199[1][2][3][4][5][6]康丽霞,张翠轻,刘连幸,等.慢性肾衰竭并发感染患者行血液吸附联合血液透析治疗的临床效果[J].中华医院感染学杂志,2018,28(15):59-62.罗丽敏,黑小杰,朱丽萍,等.维持性血液透析患者治疗依从性与反刍性沉思水平的相关分析[J].中华现代护理杂志,2018,24(32):3913-3916.王冬梅,徐慧.血液透析设备故障案例分析[J].中国医学装备,2021,18(4):207-210.曹云云,沈晓燕,文晓妮,等.18例非常规内瘘血液透析患者扣眼穿刺并发症的原因分析与护理对策[J].护理学报,2017,14(18):58-59.董斌,吴丹,张飞鸿.日机装系列血液透析机温度控制系统原理及在临床中的应用[J].中国血液净化,2019,17(10):647-649.鲁成,杨霄.血液透析机的定期保养及预防性维护在血液透析室中的重要性[J].中国血液净化,2017,15(8):747-748.[7][8][9][10][11][12]黄泽彬,梁伟玲.费森尤斯4008型血液透析机漏血报警故障分析[J].北京生物医学工程,2019,38(3):327-328.郑雅青,许金阳.运用PDCA持续改进内容和周期的血液透析机个性化预防性维护模式的实践和探讨[J].中国医疗设备,2019,34(10):136-139,144.李德华,郭大为,刘东岩,等.基于预防性维护的手术显微镜临床使用故障分析及对策[J].中国医学装备, 2019,16(4):133-136.姚冰楠,么爽,郭静,等.人为因素致贝朗dialog血液透析机报警的原因及防范[J].生命科学仪器,2017,14(5):52-55.张红丽,朱亚红.费森尤斯4008B血液透析机的常见故障分析和维修[J].中国医学装备,2017,13(6):323-325.沙亚兵.AK系列血液透析机的常见故障分析及维护[J].中国医疗设备,2017,32(3):96-98.收稿日期：2021-06-23参考文献 ①中国科学技术大学第一附属医院(安徽省立医院)医学工程处 安徽 合肥 230000作者简介：蒋煜，男，(1993- )，本科学历，助理工程师，从事医学装备预防性维护维修和管理工作。

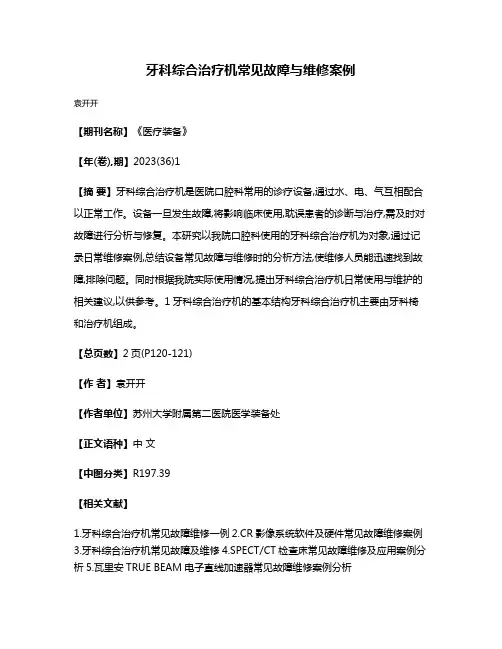

牙科综合治疗机常见故障与维修案例
袁开开
【期刊名称】《医疗装备》
【年(卷),期】2023(36)1
【摘要】牙科综合治疗机是医院口腔科常用的诊疗设备,通过水、电、气互相配合以正常工作。

设备一旦发生故障,将影响临床使用,耽误患者的诊断与治疗,需及时对故障进行分析与修复。

本研究以我院口腔科使用的牙科综合治疗机为对象,通过记录日常维修案例,总结设备常见故障与维修时的分析方法,使维修人员能迅速找到故障,排除问题。

同时根据我院实际使用情况,提出牙科综合治疗机日常使用与维护的相关建议,以供参考。

1牙科综合治疗机的基本结构牙科综合治疗机主要由牙科椅和治疗机组成。

【总页数】2页(P120-121)
【作者】袁开开
【作者单位】苏州大学附属第二医院医学装备处
【正文语种】中文
【中图分类】R197.39
【相关文献】
1.牙科综合治疗机常见故障维修一例
2.CR影像系统软件及硬件常见故障维修案例
3.牙科综合治疗机常见故障及维修
4.SPECT/CT检查床常见故障维修及应用案例分析
5.瓦里安TRUE BEAM电子直线加速器常见故障维修案例分析
因版权原因，仅展示原文概要，查看原文内容请购买。

电疗仪常见故障排除法
1 一组有输出，另一组无输出引起该故障的可能原因有：无输出这一
组的音频信号发生器工作不良。

用示波器依次观测振荡器的输出信号波形，射极输出、激励级及功率
输出信号波形，确定故障在哪一级，检查该级的元器件，更换变质损
坏的元器件。

2 一组有输出，另一组输出很弱
引起该故障的可能原因有：输出弱信号哪一组的功率放大级工作失常。

首先测量该功率放大级直流工作电压，再分别检查相关元器件，更换
变质损坏的元器。

3 两组均无输出信号
引起该故障的可能原因有：电源电路有故障。

检查电源电路相关元器件，更换变质损坏的元器件。

4.扫频功能失灵
引起该故障的可能原因及其排除方法为：波段开关接触不良。

修理或更换波段开关。

多谐振荡器停振。

检查多谐振荡器电路元器件，更换变质损坏的元器件。

积分电路和三角波输出电路工作失常。

分别检查积分电路和三角波输
出电路的元器件，更换变质损坏的元器件。

ｏｅ ｓ和 ｃ ｎ ｇ ｆ ｒ ｃ ｅ ａ ｑ ｉ ＼ｙ ｒ ｓ ｏ ｆ Ｌ ｕ ｏ ｈ ｍ＼ ｃ ｕ ｒ ｓ ｓｅ — ｉ ｌ ｅ 计 算 机 主 机 传 输 ，主 机通 过 端 口获 取 图 ｔ ｌｎ ｓｒｉ ｅ ｃ ｖ ｅ下 的 ２个 同名 ｃ ｎ ｇ 件 ， ｏｆ 文 ｉ 以记事 像 信 息 ， 而 用 计 算 机 的软 件 进 行 拍 照 、 进
介绍如下 ， 供参 考 。
若 排 泄 管 弯 折 ， 即更 换 新 管 。 立
１ 故 障 一
１ １ 故 障 现 象 ． 吸 唾 器 不 吸 水 或 者 吸 唾器 水反 流 １２ 故 障 分 析 ． 过 负压 发生 器 ， 而 产 生 负 压 ， 到 吸 引 从 达
（ ） 看 排 泄 软 管是 否 有 弯折 现 象 ， 螺 钉 ， 保 其 紧 固。 ３查 以确 （ ） 除护 罩 。 查 内 部 导 管 连 接是 ２卸 检 （ ） 下 负 压 发 生 器 ， 查 发 生 器 内 否 完 好 。 ４卸 检 （ ） 查 信 号 中 继 阀 上 的 排 气 孔 是 ３检
（） 换 适 配 器 后 ， ２更 图像 仍 不 能 正 常 进 行 硬 件 故 障 检 查 维 修 时 ． 拔 Ｕ Ｂ端 插 Ｓ 量 分 析 ［ 现 将 １例 故 障 排 除 方 法 介 绍 采 集 。检 查 各连 接 线路 无 异 常 ， ３ １ 。 在第 一 步 口时 要 慎 重 ， 否则 将 出 现 以上 问题 ， 简 使 如 下， 参考。 供 检 查 维 修 硬 件 时 曾把 信 号 传 导 用 的 Ｕ Ｂ 单 问题 复 杂 化 。 Ｓ
使 用 维 修 Ｉ ｅａ ｉｎ＆ Ｍａｎｅ ａ ｃ Ｏｐ ｒｔ ｏ ｉｔ ｎ ｎ ｅ
・４ ・ １ ５
Ａｐ ａＩ ｇ ｒ Ｐ凝胶成像系统故障维修 ｌｈ ｍａ ｅ Ｅ

大器前置三极管的ｂ极，所以此三极管的ｖｃ升高，即电机的驱动电压升高，电机转速加快。

对应于”或５ｍｍ，￥的速度，其调速电位器分别为２０Ｋ及ｌＫ电位器分别为２０Ｋ及ｌＫ电位器。

选择５０ｎｕｎ／ｓ的速度，按下走纸开关，测量ＩＣｌ的选通信号正常，但驱动信号幅度很小，电机两端电压变小。

转动无力。

调节调速电位器无效。

为了排除电机本身的故障，将电机拆下，直接接上稳压电源试验，电机转速均匀、有力。

证明电机正常，故障应在主板Ｐ５４９２Ａ。

更换集成电路ＩＣｌ无效，测量限流电阻Ｒ７、Ｒ８，均变为１ＫＩ＇｝左右。

更换Ｒ７、Ｒ８后试机，电机转速均匀、有力。

分别调节调速电位器，校准２５及５０１／１ｌｌｌ，￥的走纸速度，故障排除，机器恢复正常。

Ⅲ一：ｊ３ＳＤ８６８一Ｇ型综合牙科治疗机常见故障与对策合肥市口腔医院设备科陈国胜２０１１１年上半年，我院新大楼安装了２２台上海森德科技发展公司生产的ＳＤ８６８一Ｇ型综合牙科治疗机。

于２００１年６月８日正式投入使用。

通过半年多的使用，临床医生都能做到正确操作，没有人为故障出现。

但机器本身由于元器件质量的问题，也时常出现一些故障，我们在维修中，究其原因，采取的对策如下：１、手机不转。

打开电源开关，水、电、气全部进入该机，拿起手机，脚踏开关，机头不转或时转时不转原因是徽动开关接触不良。

解决办法，更新开关。

２、手机自转。

打开电源后，拿起手机，脚未踏开关，机头就转起来不停。

原因是微动开关接点短路引起。

解决不办，更新开关。

３、冲盂水不停。

打开电源后，未按冲盂按钮，痰盂水就自动开始冲．不受控。

查，电磁阀始终通电．原因是电源板上继电器一直处在吸合状态，更换，故障消除。

４、凭漱口水。

开机后按漱口水开关。

听见电脑板有信号响声，漱口水不出。

查，电磁阀线圈有电压，但不动作。

更换电磁阀，故障消除。

５、漱口水出水口有滴水现象。

通常是电磁阀阀芯有脏堵或者弹簧力弱引起。

若脏堵。

则清除；若弹簧力弱，则将弹簧拉长２—３ｍｍ即可。

牙科综合治疗机的故障维修
牙科综合治疗机的故障维修：
故障一：综合治疗机上一高速手机不出水
故障分析与检修：
卸下高速手机，检查与手机连接处的水量调节旋钮，旋钮旋开没有水
喷出，又检查机箱内储水瓶是否存有水。

再调整器械盘下水量调节阀，开置最大，仍无水流出。

怀疑水量调节阀堵塞或失灵，拆下器械盘，将水阎进水口软管拔开，
水量正常，装好进水软管，拔下水阀出水口软管，水量可调，水阀没
问题，现在故障已被查到从水阎到高速手机接头一节供水软管上。

拆
下供气供水套管，发现供水软管拧成麻花形状，将其软管调顺故障排除。

故障二：一开机漱口水不受控往外流，控制面板S设置功能键指示灯闪
烁
故障分析与检修：
首先，关闭控制面板上的漱口水按键，漱口水不受控，怀疑触摸按键
弹不起来、粘连或面板进水造成电路板短路。

关机拆开器械盘盖板，
卸下电路板，检查触摸键无故障，电路板及九芯插件也无进水、短路
痕迹。

顺着故障点往下排查。

从说明书故障表中查到机椅连接处有线路插件，可能是工作人员在加蒸馏水时撒漏到六孔插件上，造成面板失控或无
显示等故障，拔下该插件，用吹风机将插头插座吹干，再将其插件连接好，试机故障仍未排除。

再往下查控制漱口水的电磁阀是否一直供电，把漱口水按键关闭后，该电磁阀无24V直流电压，但电磁阀出水口处还在出水，说明电磁阀出现故障，另外通电时电磁阀也无“啪”的吸合声，拆下电磁阀发现已被水垢卡死，造成了电磁阀始终处于常通状态，清理阀芯，重新装回电磁阀。

开机故障排除。

牙 科 综 合 治 疗 机 常 见 ｉ ｇ 维 修 一 例 ｔ ＿ ＆ ｇ
王 维 明 ，于 江
（ 阳军 区联 勤部 药 品仪 器检 验所 ，辽 宁沈 阳 １０２ ） 沈 １０６
故 障现象 ：一 台西 北 医疗 器 械 厂生 产 的 ￥３ ５ ２ ０ 型 台式牙科 综 合 治疗 机 ，用 户 反应 吸唾 器不 吸水 。
质量控 制基本 处于 一种无 序 的管理 状态 ，无法 保证 医疗质量 。特 别是 在设备 出现 故障 维修后 ，设 备 的 各项 技术 性能 指标是 否符 合标 准和 临床 医疗 要求 无 法做 出全 面 、客观 的评估 。无法 对设 备 的各 项技 术 指标做 质量 检测 和 校 正 。２０ ０９年我 院 斥 资 ８ ０余 万 元购置 了医学计 量设备 ，可对监 护仪 、注射 泵 、呼 吸机 、婴儿 暖箱 、电 刀 、Ｄ 、数 字 胃肠 机 、床 边 Ｒ ｘ线 机 、Ｃ Ｒ等 设 备 进 行质 量 管理 ，建 立起 一 套 统 的检测 标 准 和 全 面 有 效 的 医疗 设 备 质 量 检 测 体
阀 ，取 出铁 栓和 弹簧 ，用清水 冲洗 内部 ，再装 回试 机 ，故 障有 所改 善 ，但 还是有 滴水 现象 。 再 次将 电磁 阀拆 开 ，取 出顶 簧 ，稍 用 力 拉 伸 ，
然后再 装 回试 机 ，这次 随着漱 口水键 的按 压 ，水 流 开关 自如 ，再 无半 点滴水 现象 。至 此 ，该 机全部 故 障排除 ，彻底恢 复 正常工 作 。 小 结 ：该 机 故 障基 本 是 由进 水 过 滤 器 堵 塞 引 起 ，属 常见故 障 。建 议 用 户 每 ２～３个 月 清 洗 一 次
洗几遍 ，重 新装配 好 ，打开水 龙头 ，开 机试验 ，吸 唾器 吸水恢 复正 常 。按漱 口水 键 ，也 已经有正 常水 量水流 出 ，再 按漱 口水键 关 闭水龙 头 ，出水却 不能 马上停止 ，也 就是 说 ，漱 口水 开关关 不严 （ 开关 应 是 电磁 阀 ） ，有 滴漏 现象 。 将漱 口水龙 头下 方牙科 机 的主箱 体打 开 ，找 到 控制漱 口水 的 电磁 阀 ，反 复 按 压 面 板 上 的漱 口水 键 ，观察 电磁 阀 开关 动 作 正 常 ，但 水 就 是 关不 严 。 怀疑 内部有 水锈 阻碍开 关 。用扳手 和改 锥拆 开 电磁

故障① 高速涡轮手机无 水 。
故 障分析 手 机 的水路 由控气 电磁 阀、 气控 水 阀和手机
控 水 电磁 阀组 成 。 当踩 下脚踏 开 关 时， 控制板 送 给控 气 电磁
阀2 4 V 电压 ， 使控气 电磁 阀打开， 控制气通 过 控气 电磁 阀进 入
气控 水 阀 ， 顶 开 阀皮 ， 使 主 水路 有水 。 当手 机 从手 机 托 架 阀
阀 已经 失灵 。 拆 开 气控 水 阀， 阀芯 已把 阀皮顶 开 ， 造 成 漏 水 。
逆 时针旋转阀芯一 周使 阀皮闭合， 故障排 除。
故 障③ 踩 下脚踏开 关 ， 高速 涡轮手机不转。
故 障分 析
此 治疗 机 的气 路 部 分 由调压 阀、
过滤器 、
主气路
电磁 阀和支气路 电磁 阀等组 成 。 气泵输出的高压 气体通 过调
板一 导 线被 水腐蚀 断路 ， 使 控 气 电磁 阀线 圈两 端没有2 4 V 电
压 。 连 接好 断 线 ， 故 障排 除。
故 障② 高速 涡轮手机 漏水 。
故 障分 析 每 个 手 机 托 架 阀里 面 有一 个 微 动开 关 ，当拿
起 手机 时 微 ， 动开 关 闭合手 机 控 水 电磁 阀导 通 。 当没 踩 脚踏
压 阀和过 滤器 进 入 主气路 电磁 阀， 当踩 下脚踏开 关时， 主气
路 电磁 阀得 电导通 ， 高压 气进入 到控制各 个手机 的支气路 电
磁 阀。 当把手机 从 托架 阀上 拿下 时， 相 对应 的支气 路 电磁 阀
得 电导 通 ， 高压 气进人手机驱 动风 轮旋转。
收稿 日期 ： 2 00 8 ． 1 1 没有 听到控 气 电磁 阀的 阀芯
吸合声 音。 因此 ， 控 制气 就不 能通 过 控 气 电磁 阀进 人气控 水
