空调风机电路中过零检测电路原理及注意事项

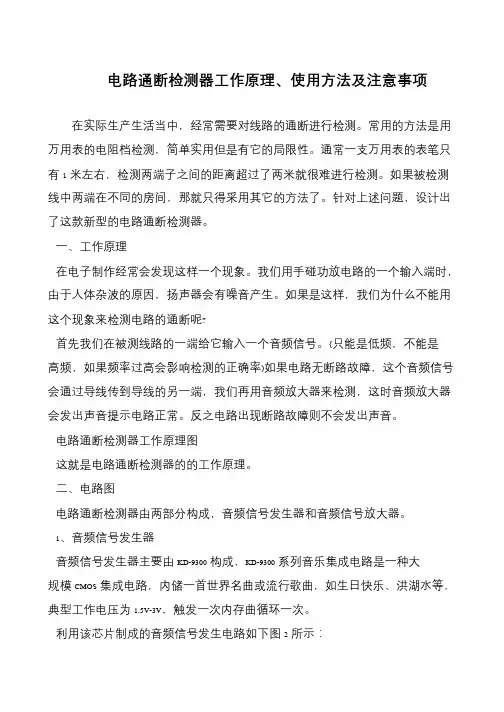

电路通断检测器工作原理、使用方法及注意事项在实际生产生活当中，经常需要对线路的通断进行检测。

常用的方法是用万用表的电阻档检测，简单实用但是有它的局限性。

通常一支万用表的表笔只有1米左右，检测两端子之间的距离超过了两米就很难进行检测。

如果被检测线中两端在不同的房间，那就只得采用其它的方法了。

针对上述问题，设计出了这款新型的电路通断检测器。

一、工作原理在电子制作经常会发现这样一个现象。

我们用手碰功放电路的一个输入端时，由于人体杂波的原因，扬声器会有噪音产生。

如果是这样，我们为什么不能用这个现象来检测电路的通断呢?首先我们在被测线路的一端给它输入一个音频信号。

{只能是低频，不能是高频，如果频率过高会影响检测的正确率)如果电路无断路故障，这个音频信号会通过导线传到导线的另一端，我们再用音频放大器来检测，这时音频放大器会发出声音提示电路正常。

反之电路出现断路故障则不会发出声音。

电路通断检测器工作原理图这就是电路通断检测器的的工作原理。

二、电路图电路通断检测器由两部分构成，音频信号发生器和音频信号放大器。

1、音频信号发生器音频信号发生器主要由KD-9300构成，KD-9300系列音乐集成电路是一种大规模CMOS集成电路，内储一首世界名曲或流行歌曲，如生日快乐、洪湖水等，典型工作电压为1.5V-3V，触发一次内存曲循环一次。

利用该芯片制成的音频信号发生电路如下图2所示：利用该芯片制成的音频信号发生电路音频信号发生器，外围元件少，只有一只三极管和一只开关，焊接时可将三极营直接焊在音乐芯片预留的孔上，然后从三极管集电极引出一根线路，用来连接鳄鱼夹，电源采用一节7号电池，平时电路电流极小，因而未设电源开关。

当按下开关K时，电路被触发，三极管集电极便产生一个音频信号，通过鳄鱼夹输出。

2、音频信号放大输出器电路原理如图3所示，音频信号通过探针被送入功率集成块TD2822，将微弱的音频信号进行放大，放大过后通过1、3脚输出，驱动扬声器发声。

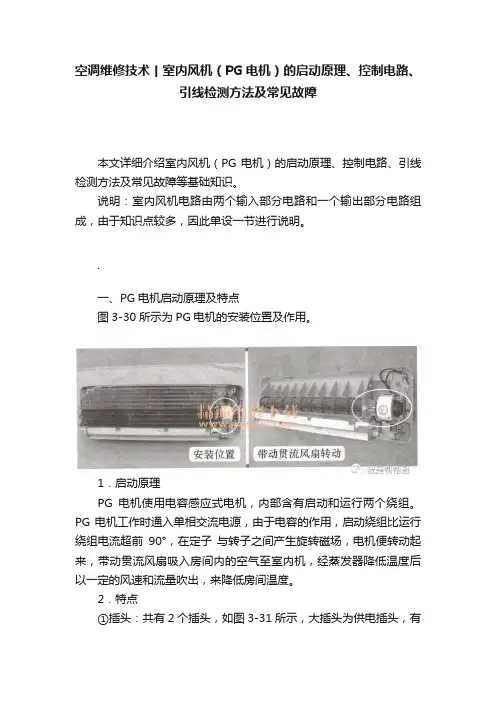

空调维修技术丨室内风机（PG电机）的启动原理、控制电路、引线检测方法及常见故障本文详细介绍室内风机（PG电机）的启动原理、控制电路、引线检测方法及常见故障等基础知识。

说明：室内风机电路由两个输入部分电路和一个输出部分电路组成，由于知识点较多，因此单设一节进行说明。

一、PG电机启动原理及特点图3-30所示为PG电机的安装位置及作用。

1．启动原理PG电机使用电容感应式电机，内部含有启动和运行两个绕组。

PG电机工作时通入单相交流电源，由于电容的作用，启动绕组比运行绕组电流超前90°，在定子与转子之间产生旋转磁场，电机便转动起来，带动贯流风扇吸入房间内的空气至室内机，经蒸发器降低温度后以一定的风速和流量吹出，来降低房间温度。

2．特点①插头：共有2个插头，如图3-31所示，大插头为供电插头，有3根引线；小插头为霍尔反馈插头，同样为3根引线。

②供电电压：通常为交流90～170V。

③转速控制：通过改变供电电压的高低来改变转速。

④控制电路：为使控制转速准确，PG电机内含霍尔元件，并且主板增加霍尔反馈电路和过零检测电路。

⑤转速反馈：PG电机内含霍尔元件，向主板CPU反馈代表实际转速的霍尔信号，CPU通过调节光耦可控硅的导通角，使PG电机转速与目标转速相同。

二、控制原理图3-32所示为室内风机电路原理图。

室内风机电路用于驱动PG电机运行，由过零检测电路、PG电机驱动电路和霍尔反馈电路3个单元电路组成。

用户输入的控制指令经主板CPU处理，需要控制室内风机运行时，首先检查过零检测电路输入的过零信号，以便在电源零点附近驱动光耦可控硅的导通角，使PG 电机运行。

电机运行之后输出代表转速的霍尔信号经电路反馈至CPU 的相关引脚，CPU计算实际转速并与程序设定的转速相比较，如有误差则改变光耦可控硅的导通角，改变PG电机的工作电压，从而改变转速，使之与目标转速相同。

三、过零检测电路过零检测电路如图3-33所示。

该电路的作用是为CPU提供一个标准，标准的起点为零点，是CPU控制光耦可控硅导通角大小的依据，PG电机高速、中速、低速、超低速运行时都对应一个导通角，导通角的导通时间是从零点开始计算的，导通时间不同，导通角度的大小也就不同，供电电压改变，PG 电机转速也随之改变。

过零检测电路：原理和作用
过零检测电路是一种检测电路，它可以检测一个信号是否跨越一个特定的零点。

它是一种非常重要的电路，用于检测信号的变化，以便做出正确的决策。

一、过零检测电路的原理
过零检测电路的原理是利用一个可以反映信号极性变化的称为“触发器”的电路元件。

当信号从负变正时，触发器就会被激活，当信号从正变负时，触发器就会失去激活状态。

这样，只要信号跨越零点，触发器就会改变状态，从而达到检测信号的目的。

二、过零检测电路的作用
过零检测电路的作用是检测信号的变化，以便做出正确的决策。

它可以用于检测信号的极性变化，也可以用于检测信号的波形变化。

例如，在自动控制系统中，可以使用过零检测电路来检测信号的变化，以便根据检测到的信号变化来控制系统的运行。

此外，过零检测电路还可以用于检测电子设备中的信号，以确保设备正常工作。

例如，可以使用过零检测电路来检测电路中的电压变化，以确保电路正常工作。

总之，过零检测电路是一种重要的电路，它可以用于检测信号的变化，以便做出正确的决策。

整个主控板上有三种电压：AC220V、DC12V和DC5V。

AC220V直接给压缩机、室外风机、室内风机和负离子产生器供电；AC220V经过降压，变为DC12V和DC5V，用于继电器和微控系统供电。

供电系统如图4-3所示，AC220V先经过变压器降压，然后从插座J1输入，经过整流桥进行全波整流，通过电容C2滤波，得到DC12V，再经过稳压片7805稳压，得到DC5V。

图中的采样点ZDS用于过零点的检测，二极管D1防止滤波电容C2 对采样点ZDS的影响。

图4-3供电系统4.4 过零检测电路过零检测电路如图4-4所示，用于检测AC220V的过零点，在整流桥路中采样全波整流信号，经过三极管及电阻电容组成整形电路，整形成脉冲波，可以触发外部中断，进行过零检测。

采样点和整形后的信号如图4-5所示。

过零检测的作用是为了控制光耦可控硅的触发角，从而控制室内风机风速的大小。

图4-4过零检测电路本文介绍的这种过零调功电路虽然简单，却能可靠的工作。

它适合于各类电热器具的调功，串激式电机的调功等。

可供电气工作人员参考。

字串6该装置的电路工作原理如图1所示（）。

它是由电源电路、交流电过零检测电路、十进制计数器/脉冲分配器及双向可控硅等组成。

220V市电经电源变压器T降压后，由二极管VD1、VD2构成的全波整流电路整流，由C滤波后供给整机电路工作。

经二极管VD3、VD4全波整流后，得到的脉动直流电压经R1后加到运算放大器IC1的反相输入端。

当脉动电压过零（也就是交流电压过零）时，IC1便出现过零脉冲。

IC2用于对过零脉冲进行计数和脉冲分配，从而产生可控硅触发信号。

S是功率调节开关，通过S改变IC2计数方式来调节交流负载的功率。

例如，当S位于“3”档时，IC2进行四进制计数，每输入4个过零脉冲仅产生2个触发脉冲去触发双向可控硅导通，因而该档为半功率档。

图中给出了4档，由于IC2具有10个输出端，将这些输出端适当的组合，就可以获得不同的功率档。

空调工作原理及电路控制详解IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】空调工作原理及电路控制详解近年来，我国空调器产业的发展十分迅猛，2000年我国空调行业的生产规模便已经发展到1800万台左右，2003年度我国家用空调器行业的总生产能力已超过4000万台，2004年度这一数据已经扩大到了5500万台。

目前，中国的空调器产量已占世界总产量的3/5左右，中国已成为名副其实的空调器制造大国，也正在逐渐成为全球空调器生产基地。

在过去的五年中，中国空调器行业的工业总产值和销售收入都经历了持续的增长，其中2001年度、2003年度和2004年度的增长尤为显着。

此外，近年来，百户城市居民家庭的空调器拥有量每年都有显着提高。

空调拥有量在各地区差异较大。

随着国内市场的扩大, 中国的空调器出口也在连年迅速增长，空调器出口额占家电产品出口总额的份额也在不断提高。

2002年度、2003年度和2004年度我国空调产品的出口保持了十分强劲的增长势头，其中2003年度国内空调企业的出口额首次突破千万台大关，超过了1400台。

2004年度国内空调器企业的出口量更是超过了2300万台，与国内销量形成了齐头并进的格局。

这篇文章的主要目的是希望能够大力推动SPMC65系列芯片的应用，并根据国家标准验证其性能，走进国内各家电生产厂家。

1 空调工作原理（1）制冷原理图 1-1空调制冷原理空调制冷原理如图 1?1所示，空调工作时，制冷系统内的低压、低温制冷剂蒸汽被压缩机吸入，经压缩为高压、高温的过热蒸汽后排至冷凝器；同时室外侧风扇吸入的室外空气流经冷凝器，带走制冷剂放出的热量，使高压、高温的制冷剂蒸汽凝结为高压液体。

高压液体经过节流毛细管降压降温流入蒸发器，并在相应的低压下蒸发，吸取周围热量；同时室内侧风扇使室内空气不断进入蒸发器的肋片间进行热交换，并将放热后的变冷的气体送向室内。

调功器过零触发电路
调功器过零触发电路是一种常用的调整交流电直流电压的电子电路，
主要应用于交流电调速系统中。

它的工作原理是根据交流电波的正负
周期，将输入电压转换为相应的直流电压，从而实现对输出电压的精
确控制。

要实现调功器过零触发电路的控制功能，需要利用微处理器等控制器
对电路进行程序控制。

在控制系统中，程序控制器按预设程序的要求
对调功器过零触发电路进行开关控制，实现对输出电压的控制。

通过
对电路控制器的灵活调整，可以实现对输出电压的精细调整，满足各
种工况的需求。

在实际应用中，调功器过零触发电路的性能对于电机驱动系统的稳定
性和精度至关重要。

因此，需要在设计过程中，充分考虑各种因素的
影响，提高电路的可靠性和稳定性，确保系统的长期稳定运行。

目前，调功器过零触发电路在各种工业控制系统中广泛应用，如机床、印刷机、冶金设备、化工设备、电力电子设备等。

随着科技的不断发展，调功器过零触发电路也在不断升级改进，实现更加精确的电压调
整和控制，为工业自动化控制领域的发展做出了积极的贡献。

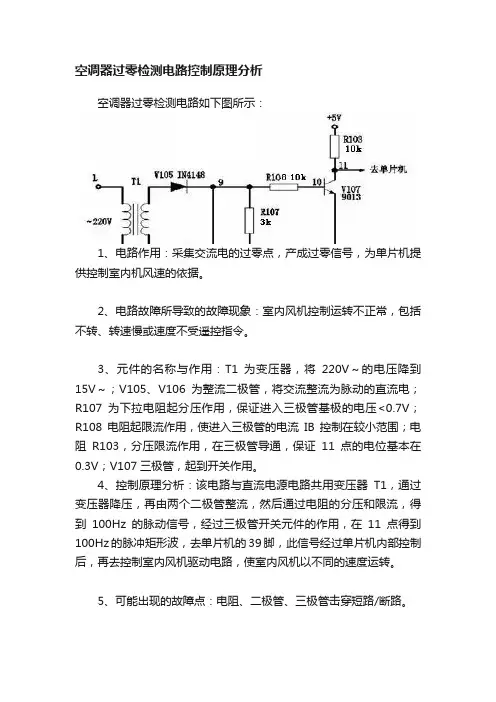

空调器过零检测电路控制原理分析
空调器过零检测电路如下图所示：
1、电路作用：采集交流电的过零点，产成过零信号，为单片机提供控制室内机风速的依据。

2、电路故障所导致的故障现象：室内风机控制运转不正常，包括不转、转速慢或速度不受遥控指令。

3、元件的名称与作用：T1为变压器，将220V～的电压降到15V～；V105、V106为整流二极管，将交流整流为脉动的直流电；R107为下拉电阻起分压作用，保证进入三极管基极的电压<0.7V；R108电阻起限流作用，使进入三极管的电流IB控制在较小范围；电阻R103，分压限流作用，在三极管导通，保证11点的电位基本在0.3V；V107三极管，起到开关作用。

4、控制原理分析：该电路与直流电源电路共用变压器T1，通过变压器降压，再由两个二极管整流，然后通过电阻的分压和限流，得到100Hz的脉动信号，经过三极管开关元件的作用，在11点得到100Hz的脉冲矩形波，去单片机的39脚，此信号经过单片机内部控制后，再去控制室内风机驱动电路，使室内风机以不同的速度运转。

5、可能出现的故障点：电阻、二极管、三极管击穿短路/断路。

过零检测法的原理
嘿，朋友们！今天咱来唠唠过零检测法的原理。

你说这过零检测法啊，就好像是个神奇的小侦探！它专门盯着信号啥时候过零点呢。

就好比咱走路，一步一步的，过零检测法就盯着那脚落地的瞬间。

想象一下，信号就像一条弯弯曲曲的小路，一会儿高一会儿低。

而过零检测法呢，就是专门在那找这条小路和地平线交叉的地方。

为啥要找这个呢？这用处可大啦！
比如说，在一些电路控制里，咱得知道啥时候信号变了呀，是不？这过零检测法就能准确地告诉咱这个关键时刻。

它就像个精准的时钟，滴答滴答，不放过任何一个零点。

你再想想，要是没有它，那不就像闭着眼睛走路，稀里糊涂的，啥时候走歪了都不知道呢！但有了过零检测法，一切都变得明明白白。

它的工作原理其实也不复杂啦。

就是通过一些巧妙的电路设计，一旦信号过了零点，就能马上检测到。

就好像你有一双特别敏锐的眼睛，能瞬间察觉到细微的变化。

而且啊，这过零检测法在好多地方都大显身手呢！比如在交流电的控制里，它能准确地判断电流的方向变化。

这就像一个聪明的导航员，指引着电流该往哪儿走。

咱平时家里用的好多电器，说不定里面就有过零检测法在默默工作呢！它可真是个低调的小功臣。

咱再深入想想，这世界上好多东西不都需要这样一个能抓住关键瞬间的“小侦探”吗？它能让事情变得更有序，更可控。

总之呢，过零检测法虽然听起来有点专业，但其实理解起来也不难呀！它就像是我们生活中的小助手，默默地发挥着重要的作用。

咱可得好好认识认识它，说不定哪天咱自己也能用上呢，对吧？这过零检测法，真的挺神奇，挺有意思的呢！。

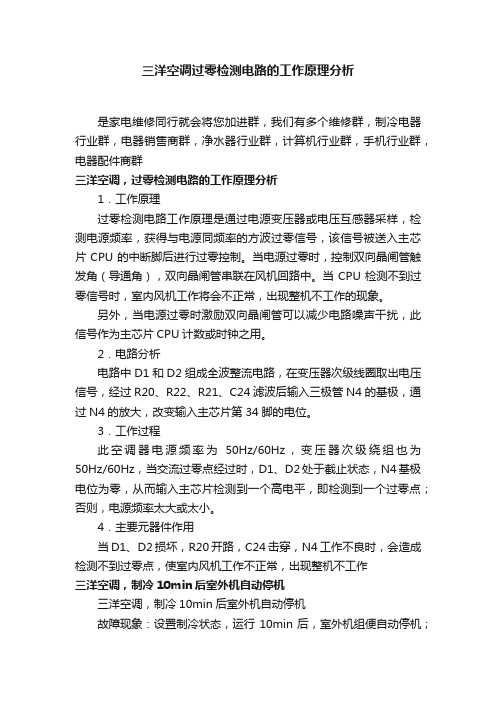

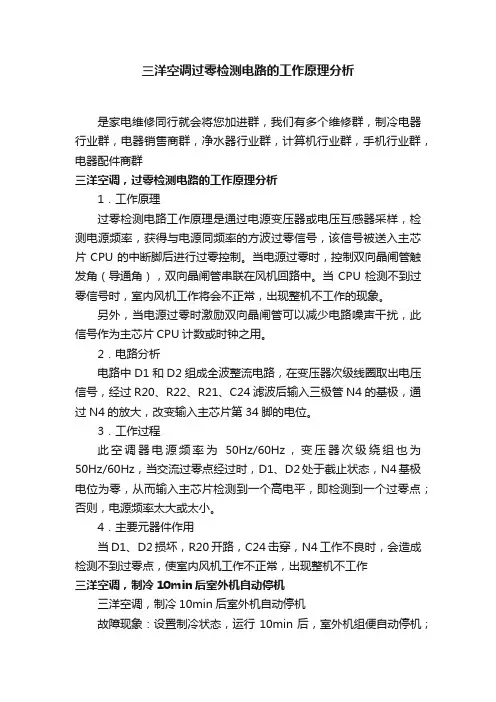

三洋空调过零检测电路的工作原理分析是家电维修同行就会将您加进群，我们有多个维修群，制冷电器行业群，电器销售商群，净水器行业群，计算机行业群，手机行业群，电器配件商群三洋空调，过零检测电路的工作原理分析1．工作原理过零检测电路工作原理是通过电源变压器或电压互感器采样，检测电源频率，获得与电源同频率的方波过零信号，该信号被送入主芯片CPU的中断脚后进行过零控制。

当电源过零时，控制双向晶闸管触发角（导通角），双向晶闸管串联在风机回路中。

当CPU检测不到过零信号时，室内风机工作将会不正常，出现整机不工作的现象。

另外，当电源过零时激励双向晶闸管可以减少电路噪声干扰，此信号作为主芯片CPU计数或时钟之用。

2．电路分析电路中D1和D2组成全波整流电路，在变压器次级线圈取出电压信号，经过R20、R22、R21、C24滤波后输入三极管N4的基极，通过N4的放大，改变输入主芯片第34脚的电位。

3．工作过程此空调器电源频率为50Hz/60Hz，变压器次级绕组也为50Hz/60Hz，当交流过零点经过时，D1、D2处于截止状态，N4基极电位为零，从而输入主芯片检测到一个高电平，即检测到一个过零点；否则，电源频率太大或太小。

4．主要元器件作用当D1、D2损坏，R20开路，C24击穿，N4工作不良时，会造成检测不到过零点，使室内风机工作不正常，出现整机不工作三洋空调，制冷10min后室外机自动停机三洋空调，制冷10min后室外机自动停机故障现象：设置制冷状态，运行10min后，室外机组便自动停机；此时室内机的“绿灯”闪烁。

检测与判断：按常规检查电源电压在正常范围，钳型表测量压缩机电流，吸气压力等均正常。

仔细检查室内机电路板是否接触不良或元件虚焊，并未发现异常。

维修方法：试代换管温传感器(5kΩ/25℃)后，运行2h以上，此故障再没有出现。

经验与体会：三菱SRK系列（单冷、冷暖）空调器常见故障代码和室内、室外机LED指示灯状态，根据遥控器的故障显示，室内外机上的绿色LED（电源指示灯和电脑正常指示灯）、红色LED（检查指示灯）的显示内容，判断室外机和室内机有无异常。

三相过零检测电路原理解说概述说明以及解释1. 引言1.1 概述：本篇文章主要介绍三相过零检测电路的原理、组成以及工作原理。

三相过零检测电路是一种用于检测交流信号中波形过零点的电路，通过检测波形的过零点，可以帮助我们实现对交流信号的精确控制和监测。

该电路在许多领域中得到广泛应用，如家庭电器、工业控制系统等。

1.2 文章结构：本文将按照以下结构进行阐述：首先在引言部分进行概述，解释文章的目的，并介绍文章的结构。

接下来，在第二部分中，详细说明三相过零检测电路的原理、组成以及其工作原理。

然后，在第三部分中，我们将深入讨论该电路的主要要点和功能特点。

紧接着，在第四部分中，通过实例分析和应用场景介绍展示该电路在实际应用中的价值与作用。

最后，在第五部分中，我们将总结全文并展望未来该领域可能进行的研究方向。

1.3 目的：本文旨在为读者提供一个全面且易于理解的关于三相过零检测电路的介绍。

通过阅读本文，读者将了解该电路的原理、组成和工作原理，以及其在实际应用中的主要特点和功能。

同时，本文也将通过实例分析和应用场景介绍，向读者展示该电路的具体应用价值。

最后，通过对全文进行总结和研究展望，希望能够引发读者对于该领域未来发展方向的思考，并为相关研究提供一定的参考依据。

2. 三相过零检测电路原理解说：2.1 原理概述：三相过零检测电路是一种用于检测交流电源中三相信号的过零点的电路。

在交流电源中，正弦波的过零点是指波形经过0V且变向的时刻。

通过对这些过零点进行检测，我们可以获取到关于电源频率和相位的有用信息。

2.2 过零检测电路组成：三相过零检测电路由多个元件组成，包括但不限于运放、比较器、滤波器和触发器等。

其中，运放主要用于信号放大和滤波处理，比较器用于将输入信号与阈值进行比较，滤波器可用来去除噪声和杂散信号干扰，而触发器则是根据比较结果输出所需的逻辑信号。

2.3 检测方法及工作原理：三相过零检测电路有多种不同的方法和工作原理。

过零检测电路的原理及过零检测电路的优缺点过零检测电路的原理交流电具有方向性，可以通过整流桥整流为脉动直流，再经过光耦隔离后将零点信号输出。

或者采用双向光耦的方案，将零点信号输出。

这里采用整流桥的方案设计过零检测电路，所设计的电路图如下图所示。

交流电经过整流桥后，变成了脉动直流，交流电的负半周期被翻转为正，在过零点以外的地方都可以使光耦导通，而在零点附近光耦截止。

光耦的输出端连接上拉电阻。

波形分析如下：正半周期：光耦的发光二极管导通，输出端导通，输出信号为低电平；负半周期：光耦的发光二极管导通，输出端导通，输出信号为低电平；零点附近：光耦的发光二极管截止，输出端截止，输出信号为高电平。

输出波形如下图所示。

从上面的波形可以看出，只要检测到高电平即可判断零点来临，这时候只要控制接触器/继电器的线圈，就能保证触点在交流零点电流最小的时候断开，从而抑制了电弧的产生。

多触点起到了良好的保护作用，延长了触点寿命、保障了财物安全。

过零检测电路的优缺点过零检测电路是抑制电弧的辅助手段，在主控回路中告知处理器零点的来临，处理器及时在电流最小的零点处将主回路断开，最大限度地杜绝了电弧的产生。

但是该电路只适用于交流回路，不适用于直流回路。

直流控制回路地电弧目前没有非常有效的手段来解决，依然依赖于磁吹、灭弧室、灭弧栅、充惰性气体等方式。

固态继电器虽然是电子式触点，不存在电弧的问题，但是电子式触点过大电流能力有限并且需要加装较大体积的散热片，增加了成本和体积。

总之，电弧是行业问题，不可避免，目前抑制电弧的手段非常有限，行业内的工程师一直在努力的研究抑制电弧的有效办法。

转载于今日头条。

过零检测原理
过零检测是一种电信号处理技术，用于判断交流电信号在时间轴上是否经过零点。

它通过检测信号波形是否穿过零点来确定信号的起始和终止时间。

过零检测通常用于交流信号的同步和测量，以及一些电力电子器件的控制。

过零检测的原理基于交流电信号的周期性特征。

交流电信号是一种周期性变化的信号，它在正半周期和负半周期之间都会经过零点。

过零点是波形的起点和终点，因此通过检测信号是否经过零点可以确定信号的开始和结束时间。

过零检测通常通过比较信号与零点的大小关系来实现。

当信号在正向和负向之间跳变时，可以判断信号经过了零点。

为了减少信号噪声的影响，通常会设置一个阈值，只有当信号超过一定幅度时才判断为经过零点。

过零检测在很多领域都有广泛应用。

在音频处理中，过零检测常常用于计算音频信号的频率和相位信息，以及实现信号的同步和校准。

在电力电子控制中，过零检测可以用于判断电流和电压波形的起始和终止时间，以实现精确的控制和保护。

总之，过零检测是一种通过判断交流电信号是否经过零点来确定信号起始和终止时间的技术。

它在多个领域中有广泛应用，可以提高信号处理和控制的精度和可靠性。

纳尼亚传奇”TC787(AP)是采用先进IC工艺设计制作的单片集成电路，可单电源工作，亦可双电源工作，主要适用于三相可控硅移相触发电路和三相三极管脉宽调制电路，以构成多种调压调速和变流装置。

该电路作为TCA785的换代产品，与目前国内市场上流行的KC系列电路相比，具有功耗小、功能强、输入阻抗高、抗干扰性能好、移相范围宽，外接元件少等优点；而且装调简便，使用可靠。

只需要一块这样的集成电路，就可以完成三块TCA785或五块KC系列器件组合（三块KC009或KC004，一块KC041，一块KC042）才能具有的三相移相功能。

因此TC787, TC788可广泛应用于三相全控，三相半控，三相过零等电力电子，机电小型化产品的移相触发系统，从而取代TCA785、KC009、KC004、KC042、KC042等同类电路，为提高整机寿命，缩小体积，降低成本提供了一种新的更加有效的途径。

一. 特点:* 电路采用单电源工作，电源电压8V～15V。

* 三相触发脉冲调相角可在0～180°之间连续同步改变。

* 识别零点可靠，可方便地用作过零开关。

* 器件内部设计有交相锁定电路，抗干扰能力强。

* 可用于三相全控触发（6脚接VDD），也可用于三相半控触发（6脚接地）。

* 电路备有输出保护禁止端，可在过流过压时保护系统安全。

* TC787输出为调制脉冲列，适用于触发可控硅及感性负载。

* 调制脉冲或方波的宽度可根据需要通过改变电容Cx而选择。

二. 电路原理和逻辑框图：* 电路组成：由三路相同的部分：同步过零和极性检测、锯齿波形成、锯齿波比较，经过抗干扰锁定、脉冲形成等电路形成三相触发调制脉冲或方波，由脉冲分配电路实现全控、半控的工作方式，再由驱动电路完成输出驱动。

* 电路原理：三相同步电压经过T型网络进入电路，同步电压的零点设计为1/2电源电压（电路输入端同步电压峰峰值不宜大于电源电压），通过过零检测和极性判别电路检测出零点和极性后，在Ca、Cb、Cc三个电容上积分形成锯齿波。

交流电过零点检测电路总结 2011-09-04 21:16:22分类：项目管理交流电的过零点检测方案较多，目前较常见的也是我之前所使用的方案如图1所示：图1 交流电光耦过零检测电路图1的电路可以检测到交流电经过零点的时间，但是它存在诸多的弊端，现列举如下：1.电阻消耗功率太大，发热较多。

220V交流电，按照有效值进行计算三个47K的电阻平均每个电阻的功率为220^2/(3*47k)/3=114.42mw。

对于0805的贴片电阻按照1/8w的功率计算，当前的消耗功率接近其额定功率，电阻发热大较大。

同时需要注意市电的有效值为220V，其峰值电压为311V，以此计算我们可以得到每个电阻的瞬时最大功率为228mw，严重超过了电阻的额定功率，因此使用是存在危险的。

2.光耦的过零点反应速度慢,TZA上升沿时间长。

实际测试发现光耦过零点上升沿和下降沿的跳变时间为120us左右(高低电平压差为3.3V)。

对于一般的应用可以接受，但是对于通信中的同步应用该反应时间将严重影响通信质量。

因为在120us内都可以认为是发生了过零事件，也就是说我对过零的判断可能存在最高达120us的偏差。

3.根据光耦的导通特性，该电路的零点指示滞后实际交流电发生的零点。

滞后时间可以根据光耦的导通电流计算，NEC2501的典型值是10ma，实际上，当前向电流达到1ma的时候光耦一般就已经导通了。

现以1ma电流计算，电阻3×47k=141k,则电压为141V，相应的滞后零点时间约为1.5ms。

假设0.5ma导通则电压为70V，则滞后时间为722us。

4.光耦导通时间较长，即光耦电流由0变为导通电流这个渐变过程较长，导致光耦特性边缘时间差异明显，产品一致性差。

假设以1ma作为光耦的导通电流，那么在220v交流电由0V变化到141V的过程需要1.5ms。

而因为期间的一致性问题，部分光耦可能会在0.5ma的时候就导通，部分可能在0.7ma的时候导通。

空调过零检测电路原理及注意事项
过零检测的作用可以理解为给主芯片提供一个标准，这个标准的起点是零电压，可控硅导通角的大小就是依据这个标准。

也就是说塑封电机高、中、低、微转速都对应一个导通角，而每个导通角的导通时间是从零电压开始计算的，导通时间不一样，导通角度的大小就不一样，因此电机的转速就不一样。

1. 电路原理图
2. 工作原理简介
D5、D6电压取自变压器次级A、B两点(~14v)，经过D5、D6全波整流，形成脉动直流波形，电阻分压后，再经过电容滤波，滤去高频成分，形成C点电压波形；当C点电压大于0.7V时，三极管Q2导通，在三极管集电极形成低电平；当C点电压低于0.7V时，三极管截止，三极管集电极通过上拉电阻R4，形成高电平。

这样通过三极管的反复导通、截止，在芯片过零检测端口D点形成100Hz脉冲波形，芯片通过判断，检测电压的零点。

3. 各元器件作用及注意事项
3.1 D5、D6前期选用1N4148，由于耐压偏低，损坏后出现运行灯闪烁（风机失速保护）和所有指示灯闪烁（无过零信号保护）等故障，因此今后设计和维修都必需选择1N4007。

3.2 Q2可选用9014三极管或D9D贴片三极管；该三极管开路、短路都会造成开机后内风机不转，一分钟后出现失速保护。

只要元件不用错，该电路一般不会出问题。
