过零检测电路:原理和作用
过零检测电路是一种检测电路,它可以检测一个信号是否跨越一个特定的零点。
它是一种非常重要的电路,用于检测信号的变化,以便做出正确的决策。
一、过零检测电路的原理
过零检测电路的原理是利用一个可以反映信号极性变化的称为“触发器”的电路元件。
当信号从负变正时,触发器就会被激活,当信号从正变负时,触发器就会失去激活状态。
这样,只要信号跨越零点,触发器就会改变状态,从而达到检测信号的目的。
二、过零检测电路的作用
过零检测电路的作用是检测信号的变化,以便做出正确的决策。
它可以用于检测信号的极性变化,也可以用于检测信号的波形变化。
例如,在自动控制系统中,可以使用过零检测电路来检测信号的变化,以便根据检测到的信号变化来控制系统的运行。
此外,过零检测电路还可以用于检测电子设备中的信号,以确保设备正常工作。
例如,可以使用过零检测电路来检测电路中的电压变化,以确保电路正常工作。
总之,过零检测电路是一种重要的电路,它可以用于检测信号的变化,以便做出正确的决策。
整个主控板上有三种电压:AC220V、DC12V和DC5V。
AC220V直接给压缩机、室外风机、室内风机和负离子产生器供电;AC220V经过降压,变为DC12V和DC5V,用于继电器和微控系统供电。
供电系统如图4-3所示,AC220V先经过变压器降压,然后从插座J1输入,经过整流桥进行全波整流,通过电容C2滤波,得到DC12V,再经过稳压片7805稳压,得到DC5V。
图中的采样点ZDS用于过零点的检测,二极管D1防止滤波电容C2 对采样点ZDS的影响。
图4-3供电系统4.4 过零检测电路过零检测电路如图4-4所示,用于检测AC220V的过零点,在整流桥路中采样全波整流信号,经过三极管及电阻电容组成整形电路,整形成脉冲波,可以触发外部中断,进行过零检测。
采样点和整形后的信号如图4-5所示。
过零检测的作用是为了控制光耦可控硅的触发角,从而控制室内风机风速的大小。
图4-4过零检测电路本文介绍的这种过零调功电路虽然简单,却能可靠的工作。
它适合于各类电热器具的调功,串激式电机的调功等。
可供电气工作人员参考。
字串6该装置的电路工作原理如图1所示()。
它是由电源电路、交流电过零检测电路、十进制计数器/脉冲分配器及双向可控硅等组成。
220V市电经电源变压器T降压后,由二极管VD1、VD2构成的全波整流电路整流,由C滤波后供给整机电路工作。
经二极管VD3、VD4全波整流后,得到的脉动直流电压经R1后加到运算放大器IC1的反相输入端。
当脉动电压过零(也就是交流电压过零)时,IC1便出现过零脉冲。
IC2用于对过零脉冲进行计数和脉冲分配,从而产生可控硅触发信号。
S是功率调节开关,通过S改变IC2计数方式来调节交流负载的功率。
例如,当S位于“3”档时,IC2进行四进制计数,每输入4个过零脉冲仅产生2个触发脉冲去触发双向可控硅导通,因而该档为半功率档。
图中给出了4档,由于IC2具有10个输出端,将这些输出端适当的组合,就可以获得不同的功率档。
过零检测电路电磁干扰抑制

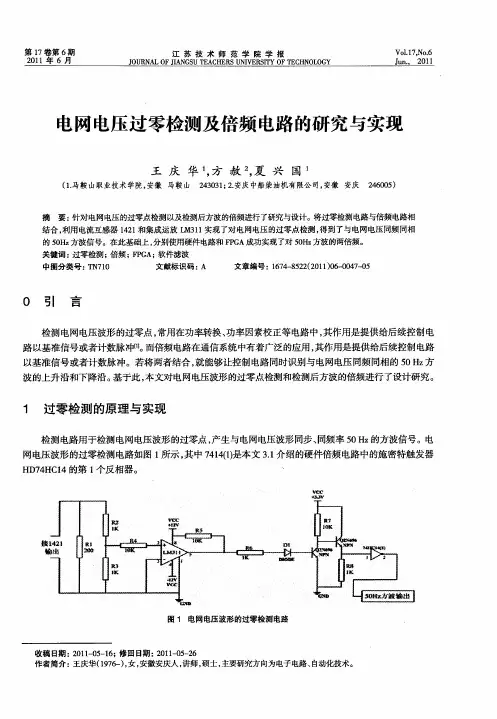

在光伏并网逆变器中,需要对电网电压进行相位跟踪,需要对电网电压过零点进行跟踪从而确定电网电压的相位,在正常的比较器中当阈值设置为零时,在零点附近的很小的电压变化都会引起比较器输出电压的越变,不管这种信号来自于输入信号的还是外部的电磁干扰。
因此在过零检测电路中的比较器,采用滞回比较器,利用其滞回惯性提高电路的抗干扰能力。
下图为滞回比较器原理图:
根据滞回比较器的传输特性可知滞回比较器的阈值电压为:
利用此原理设置滞回比较器阈值电压,可以抑制电磁干扰对过零检测电路的影响,如图为光伏并网逆变器过零检测电路的原理图。
过零检测电路的研究目录摘要 (I)ABSTRACT (II)引言 (1)1.过零检测电路设计的必要性 (2)2.DC-DC电路的原理 (3)2.1 DC-DC变换器的前景 (3)2.2 降压型DC-DC变换器 (3)2.3 同步BUCK型DC-DC的工作原理 (4)M和DCM状态下的电感电流 (5)4.电路模块简要分析 (6)4.1电流镜的原理 (6)4.2差动放大电路的分析 (7)5.过零检测电路的分析 (8)5.1 设计思路 (8)5.2 失调电阻的引入 (8)5.3 电路设计及深入分析 (9)6实验仿真结果 (11)结论 (12)致谢 (13)参考文献 (14)摘要DC-DC转换器为转变输入电压后有效输出固定电压的电压转换器。
DC-DC转换器分为三类:升压型DC-DC 转换器、降压型DC-DC 转换器以及升降压型DC-DC转换器。
根据需求可采用三类控制。
目前DC-DC 转换器广泛应用于手机、MP3、数码相机、便携式媒体播放器等产品中。
同步整流降压型DC-DC工作在不连续电感电流模式(D CM) 下会出现的电感电流倒灌现象,这种情况会使得整个系统处于一种超过放状态,从而使系统的效率大幅度地下降。
对电感电流进行过零检测,根据负载的大小,系统工作在连续导通模式(CCM)或不连续导通模式(DCM)。
在日益普及的便携电子产品中,大都采用电池供电,有限的电池容量和产品功能的迅速扩展给电源管理的效率提出越来越高的要求,而集成同步BUCK型DC-DC变换器在很宽的输入输出电压范围内都可以保持很高的效率,使得它在很多场合成为首选的电源管理器件。
针对这一问题,设计实现了一款电感电流过零检测电路达到快速关断同步管的目的,有效降低电流倒灌。
该电路利用失调电阻抵消同步管关断延迟,达到了快速关断同步管的目的,有效地降低了电流倒灌。
且该电路正常工作时的静态电流为5μA,其面积仅有0.1005mm2。
关键词:同步;DC-DC转换器;降压型;过零检测ABSTRACTDC-DC converter to change after the input voltage output voltage of the effective fixed voltage converter. DC-DC converter is divided into three categories: boost type DC/DC converter, step-down type DC-DC converter and lift pressure type DC-DC converter. According to the need for can be used three kinds of control. At present DC-DC converter are widely used in mobile phones, MP3, several yards cameras, portable media players and other products. The phenomenon that inductor current flo ws backward app ears when synchro no us rectificatio n b uck DC -DC wo rk ing in o ver-amp lified status,thus red ucin g the effic iency o f the who le system greatly.Acco rd in g to this p ro b lem a no vel zero -d etect circuit is designe d.By using imb alance resistance to o ffset the synchro nizatio n transisto rs turn in g o ff d elay the circuit can realize fast turn-o ff fu nctio n and avo id the happen in g o f current backward flowing ..The current consumpti on of this circuit for normal working is only 5μ A a nd the area is only 0.1005 mm 2. A DC-DC converter with this anti-ringing circuit is i m plemented in Hynix 0.15μ m CMOS process , and the testing result proves that the zero detect circuit works well a nd effectively .Key words: synchronous; DC -DC converter; buck ; zero - detect ci rcuit引言在日益更新的便携电子产品中,随着飞速发展和不断创新的集成电路技术、电子技术和通信技术,数量巨多的便携设备渗入我们的生活,如智能手机、移动播放器(mp3)、数码相机、数码摄像机、便携式笔记本电脑等等。

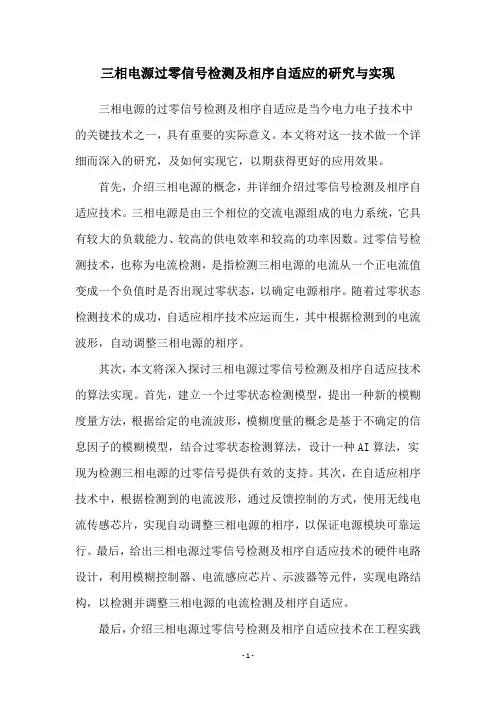

三相电源过零信号检测及相序自适应的研究与实现三相电源的过零信号检测及相序自适应是当今电力电子技术中的关键技术之一,具有重要的实际意义。
本文将对这一技术做一个详细而深入的研究,及如何实现它,以期获得更好的应用效果。
首先,介绍三相电源的概念,并详细介绍过零信号检测及相序自适应技术。
三相电源是由三个相位的交流电源组成的电力系统,它具有较大的负载能力、较高的供电效率和较高的功率因数。
过零信号检测技术,也称为电流检测,是指检测三相电源的电流从一个正电流值变成一个负值时是否出现过零状态,以确定电源相序。
随着过零状态检测技术的成功,自适应相序技术应运而生,其中根据检测到的电流波形,自动调整三相电源的相序。
其次,本文将深入探讨三相电源过零信号检测及相序自适应技术的算法实现。
首先,建立一个过零状态检测模型,提出一种新的模糊度量方法,根据给定的电流波形,模糊度量的概念是基于不确定的信息因子的模糊模型,结合过零状态检测算法,设计一种AI算法,实现为检测三相电源的过零信号提供有效的支持。
其次,在自适应相序技术中,根据检测到的电流波形,通过反馈控制的方式,使用无线电流传感芯片,实现自动调整三相电源的相序,以保证电源模块可靠运行。
最后,给出三相电源过零信号检测及相序自适应技术的硬件电路设计,利用模糊控制器、电流感应芯片、示波器等元件,实现电路结构,以检测并调整三相电源的电流检测及相序自适应。
最后,介绍三相电源过零信号检测及相序自适应技术在工程实践中的应用,以及其未来的发展。
随着模糊控制、神经网络、遗传算法和约束组合优化等技术的发展,三相电源过零信号检测及相序自适应技术已经在电力领域得到广泛应用,如断路器,重启技术,电力系统的稳态和瞬态分析,液晶显示器的控制等,都需要这一技术的支持。
此外,未来的发展方向将会是把模糊控制,神经网络,遗传算法,约束组合等技术应用到三相电源过零信号检测及相序自适应中,提高技术精度,以及研究三相电源过零信号检测及相序自适应技术在物联网系统中的新应用。
交流过零电路1. 什么是过零电路?过零电路是一种电路设计,用于检测和处理交流电信号中的零电平点。
在交流电信号中,电流和电压都是随时间变化的。
过零电路可以帮助我们确定电流或电压何时穿过零点,即何时变为正向或负向。
过零电路常用于控制、计算和监测交流电信号。
2. 过零电路的原理过零电路的原理基于交流电信号的周期性变化。
交流电信号会周期性地从正向到负向变化,然后再从负向到正向变化。
过零电路通过检测电流或电压信号何时穿过零点,可以触发其他电路的操作。
过零电路通常使用二极管和电阻器来实现。
当电流或电压信号超过零电平时,会导致二极管被极化并导通。
通过检测二极管导通时的电压变化,我们可以确定信号何时穿过零点。
3. 过零电路的应用3.1 调光系统过零电路在调光系统中起到关键作用。
调光系统通常使用交流电作为供电源,通过控制电压的变化来实现灯光的亮度调节。
过零电路可以帮助我们确定何时进行亮度的调整,以避免电压突变对灯光的影响。
3.2 电子开关过零电路还可以用于电子开关的控制。
电子开关可以用于控制电路的通断,从而实现对电器设备的控制。
过零电路可以帮助我们确定何时进行开关操作,以避免电流突变对电器设备的损坏。
3.3 电能计量过零电路在电能计量中也扮演重要角色。
电能计量需要准确测量电流或电压信号的变化。
过零电路可以帮助我们确定何时开始和结束计量周期,以确保准确计量电能的消耗。
4. 过零电路的优势4.1 精确性过零电路可以精确地检测电流或电压信号何时穿过零点。
它可以提供准确的时间点,并用于触发其他电路的操作。
4.2 节能过零电路可以用于控制电器设备的通断。
通过精确地控制开关时间,可以减少能量的浪费,从而实现节能的目的。
4.3 安全性过零电路可以帮助我们避免突变电压或电流对电器设备的损坏。
通过精确控制开关时间,可以减少电器设备受到的冲击。
5. 总结过零电路是一种用于检测和处理交流电信号中零电平点的电路设计。
它的原理基于交流电信号的周期性变化。

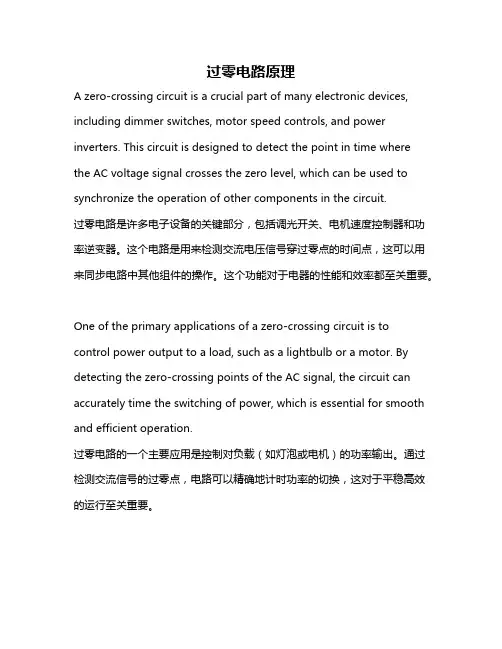

过零电路原理A zero-crossing circuit is a crucial part of many electronic devices, including dimmer switches, motor speed controls, and power inverters. This circuit is designed to detect the point in time wherethe AC voltage signal crosses the zero level, which can be used to synchronize the operation of other components in the circuit.过零电路是许多电子设备的关键部分,包括调光开关、电机速度控制器和功率逆变器。
