MM440变频器参数分解

提升机MM440变频器参数设置石家庄与秦皇岛如果有必要先把变频器恢复为出厂设置值（P0010=30，P0970=1）1：快速调试P0003：3 用户访问级为专家级P0010：1开始快速调试P0100：0频率缺省值50HZP0300：1电动机类型：异步电动机P0304：380电动机额定电压…………………..220△/380 YP0305：11.6电动机额定电流…………………..8.6/4.95AP0307：5.5电动机额定功率…………………..2.2kwP0308：0.85电动机额定功率因素…………….0.83P0310：50电动机额定频率…………….50HZP0311：1430电动机额定速度………………..1410r/sP0640：150电动机过载因子P0700：1选择命令源BOP（键盘）设置P1000：1频率设定值的选择P1120：1加速时间P1121：0.5减速时间P1300：20变频器控制方式无传感器矢量控制P0625：电机运行环境温度（C度）P1910：4选择电动机数据自动检测方式P3900：3结束快速调试，进行电动机计算提升机的具体参数P0640：50电动机过载因子P0700：2选择命令源由端子排输入P0701：16固定频率设定值（直接选择＋ON命令）P0702：16固定频率设定值（直接选择＋ON命令）P0703：16固定频率设定值（直接选择＋ON命令）P0704：15固定频率设定值（直接选择）P0705：15固定频率设定值（直接选择）P0731：52.3 变频器故障由变频器制动端子决定731/732为52.C P0732：52.C电动机抱闸（MHB）投入P1000：3频率设定值的选择固定频率P1001：40固定频率（DIN1）由端子排输入下的频率设置P1002：20固定频率（DIN2）P1003：10固定频率（DIN3）P1120：1斜坡上升时间加速时间P1121：0.5—0.7斜坡下降时间减速时间P1215：1抱闸制动使能使能电动机抱闸制动P1216：1.0抱闸制动释放的延迟时间P1217：0.8斜坡曲线结束后的抱闸时间P1237：2动力制动的工作/停止周期20％P1240：2直流电压控制器的配置（0禁止直流电压控制器，1最大直流电压控制器使能，2最小直流电压控制器使能，3最大和最小直流电压控制器使能）P1254：0 Vdc（直流电压）接通电平的自动检测P1310：150连续提升P1311：150加速度提升P1312：150起动提升P1496：0.1加速度预控的标定P1610：150连续转矩提升P1611：150加速度转矩提升P1755：2电动机模型（SLVC）的起始频率1040:面板控制下的频率输出P1910：3、1P1960：1。

•«施耐德变频器Altivar31常用参数设置西门子MM440变频器常用参数设置一 2nd, 2010 by 起重机①参数号②参数功能③参数范围④参数说明/注释⑤起重常用设置值⑥默认设置值①P0000───②驱动装置显示───③无───④显示P0005设置的参数值───⑤无───⑥无①P0003───②用于定义用户参数访问的等级───③0~4───④1标准级3专家级───⑤根据需要选择───⑥无①P0005───②显示选择───③2~4000───④21频率25电压27电流───⑤一般选择21───⑥21①P0010───②调试参数过滤器───③0~30───④1快速调试30工厂的设定值───⑤P0010、P3900恢复为0───⑥0①P0295───②冷却风扇断电延迟时间───③0~3600───④这个时间以秒计───⑤180秒为宜───⑥0①P0304───②电动机的额定电压───③10~2000───④名牌数据实际为准───⑤380伏───⑥230伏①P0305───②电动机的额定电流───③0.01~10000───④名牌数据实际为准───⑤电流叠加A1+A2───⑥3.25A①P0307───②电动机的额定功率───③0.01~2000───④名牌数据实际为准───⑤功率叠加P1+P2───⑥0.75kw①P0308───②电动机额定功率因数───③0.0~1.0───④名牌数据实际为准───⑤cosφ───⑥0①P0311───②电动机的额定速度───③(0~40000)───④名牌数据实际为准───⑤980/1380───⑥0①P0700───②选择命令源───③(0~6)───④选择数字的命令信号源───⑤2代表由端子排输入───⑥2①P0701───②数字输入1的功能───③0~99───④选择数字1功能───⑤1───⑥1①P0702───②数字输入2的功能───③0~99───④选择数字2功能───⑤2───⑥12①P0703───②数字输入3的功能───③0~99───④选择数字3功能───⑤17───⑥9①P0704───②数字输入4的功能───③0~99───④选择数字4功能───⑤17───⑥9①P0705───②数字输入5的功能───③0~99───④选择数字5功能───⑤29───⑥15①P0706───②数字输入6的功能───③0~99───④选择数字6功能───⑤17───⑥15①P0732───②数字输出2的功能───③0~4000───④电动机抱闸投入───⑤52C───⑥52.7①P0733───②数字输出3的功能───③0~4000───④电动机抱闸投入───⑤52C───⑥0①P0970───②工厂复位───③0~1───④0代表禁止复位1代表参数复位───⑤根据需要决定───⑥无①P1000───②频率设定值的选择───③0～77───④3代表固定频率───⑤3───⑥2①P1004───②固定频率4───③-650～650───④快速频率的设定───⑤50───⑥50①P1080───②最低频率───③0～650───④设定马达最低频率───⑤20HZ───⑥0①P1082───②最高频率───③0～650───④设定马达最高频率───⑤50HZ───⑥50①P1120───②斜坡上升时间───③0～650───④斜坡函数曲线不带平滑圆弧时电动机从静止状态加速到最高频率P1082所用时间，如果设定的斜坡时间太短，就有可能导致变频器过流而跳闸───⑤4.0秒───⑥10s①P1121───②斜坡下降时间───③0～650───④同上───⑤3.0秒───⑥10s①P1130───②斜坡上升曲线的起始段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.5秒───⑥0①P1131───②斜坡上升曲线的结束段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.5秒───⑥0①P1132───②斜坡下降曲线的起始段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.3秒───⑥0①P1133───②斜坡下降曲线的结束段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.3秒───⑥0①P1215───②抱闸制动使能───③0～1───④0代表禁止电动机抱闸制动；1代表使能电动机抱闸制动；如果用P0731、P0732、P0733数字输出功能投入使用，制动继电器在点1打开，而在点2闭合───⑤1───⑥0①P1216───②抱闸制动释放的延迟时间───③0～20───④启动时不用斜坡函数曲线，立即输出f_min───⑤0───⑥1①P1217───②斜坡曲线结束后的抱闸时间───③0～20───④斜坡曲线下降到点2后，变频器以最小频率P1080运行的时间───⑤0───⑥1①P1237───②动力制动的工作/停止周期，定义制动电阻的工作/停止时间的比率───③0～5───④0代表禁止动力制动；1代表工作/停止时间的比率为5%；2代表工作/停止时间的比率为10%；3代表工作/停止时间的比率为20%；4代表工作/停止时间的比率为50%；5代表工作/停止时间的比率为100%；───⑤1───⑥0①P1300───②变频器的控制方式───③0～23───④控制电动机的速度和变频器的输出电压之间的相对关系，0代表行线性特性的V/F控制；1代表带磁通电流控制Fcc的V/F控制；20代表无传感器的矢量控制───⑤20───⑥0①P1800───②脉冲频率───③2～16───④设定变频器功率开关的调制脉冲频率，这一脉冲频率每级可以改变2KHZ.最低的脉冲频率取决于p1082即最大频率和P0310即电动机的额定功率，电动机频率的最大值P1082限定为脉冲调制频率P1800───⑤2───⑥4①P1910───②选择电动机数据是否自动检测───③0～20───④设置为3时，随后显示A0541.启动变频器，自动检测磁化曲线，稍后变频器停止，完成检测───⑤3───⑥0①P1960───②速度控制器的优化───③0～1───④矢量控制时做，当速度优化器优化功能投入时p1960=1，报警信号A0542将被激活。

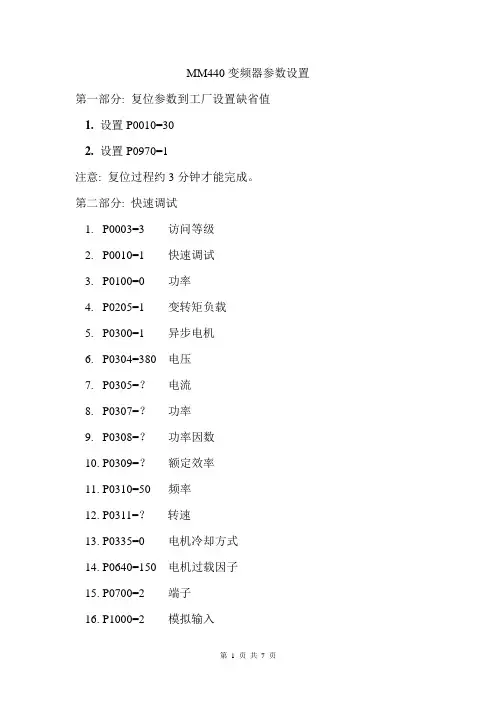

MM440变频器参数设置第一部分: 复位参数到工厂设置缺省值1.设置P0010=302.设置P0970=1注意: 复位过程约3分钟才能完成。

第二部分: 快速调试1.P0003=3 访问等级2.P0010=1 快速调试3.P0100=0 功率4.P0205=1 变转矩负载5.P0300=1 异步电机6.P0304=380 电压7.P0305=？电流8.P0307=？功率9.P0308=？功率因数10.P0309=？额定效率11.P0310=50 频率12.P0311=？转速13.P0335=0 电机冷却方式14.P0640=150 电机过载因子15.P0700=2 端子16.P1000=2 模拟输入17.P1080=0 最小频率18.P1082=50 最大频率19.P1120=10 加速时间20.P1121=10 减速时间21.P1300=20 控制方式22.P3900=3 结束23.P1910=1 电机识别注意: 1. 输入完P3900=3后, 进行自动计算, 状态显示“BUSY”, 时间大约2分钟。

2、P340=0-4，电机参数的计算，根据输入的电机基本数据，计算出电机的等效电路和控制器参数。

3、P1910=1,所有参数都自动检测，并改写参数数值，P350，P354,P358,P360,P1825,P1828,P362-P369.4、上述两步参数优化必须在调试过程中执行，在选择命令后会产生一个报警A0541,在发出ON命令时，立即开始电机参数的自动检测。

三、保护在电机-变频器快速调试后，参数应同工艺要求相适配和设定。

1.P0003=3 访问2.P0210=? 电源电压3.P0290=2 过载响应(0降低输出频率；1脱扣；2降低脉冲频率和输出频率；3降低脉冲频率然后脱扣)4.P0335=0 冷却（0电机自冷；1强迫风冷；2内部风扇；3强迫风冷）5.P0400=0 编码器（如有，设置P0408）6.P0500=1 工艺(0恒转矩；1泵、风机；2简单定位)7.P0601=0 电机温度传感器（如有，设置P0604）8.P0610=2 电机I2t温度响应四、功能调试1、开关量输入：●P701（0）=1，端子5，接通正转断开停车。

提升机MM440变频器参数设置石家庄与秦皇岛如果有必要先把变频器恢复为出厂设置值（P0010=30，P0970=1）1：快速调试P0003：3 用户访问级为专家级P0010：1开始快速调试P0100：0频率缺省值50HZP0300：1电动机类型：异步电动机P0304：380电动机额定电压…………………..220△/380 YP0305：11.6电动机额定电流…………………..8.6/4.95AP0307：5.5电动机额定功率…………………..2.2kwP0308：0.85电动机额定功率因素…………….0.83P0310：50电动机额定频率…………….50HZP0311：1430电动机额定速度………………..1410r/sP0640：150电动机过载因子P0700：1选择命令源BOP（键盘）设置P1000：1频率设定值的选择P1120：1加速时间P1121：0.5减速时间P1300：20变频器控制方式无传感器矢量控制P0625：电机运行环境温度（C度）P1910：4选择电动机数据自动检测方式P3900：3结束快速调试，进行电动机计算提升机的具体参数P0640：50电动机过载因子P0700：2选择命令源由端子排输入P0701：16固定频率设定值（直接选择＋ON命令）P0702：16固定频率设定值（直接选择＋ON命令）P0703：16固定频率设定值（直接选择＋ON命令）P0704：15固定频率设定值（直接选择）P0705：15固定频率设定值（直接选择）P0731：52.3 变频器故障由变频器制动端子决定731/732为52.C P0732：52.C电动机抱闸（MHB）投入P1000：3频率设定值的选择固定频率P1001：40固定频率（DIN1）由端子排输入下的频率设置P1002：20固定频率（DIN2）P1003：10固定频率（DIN3）P1120：1斜坡上升时间加速时间P1121：0.5—0.7斜坡下降时间减速时间P1215：1抱闸制动使能使能电动机抱闸制动P1216：1.0抱闸制动释放的延迟时间P1217：0.8斜坡曲线结束后的抱闸时间P1237：2动力制动的工作/停止周期20％P1240：2直流电压控制器的配置（0禁止直流电压控制器，1最大直流电压控制器使能，2最小直流电压控制器使能，3最大和最小直流电压控制器使能）P1254：0 Vdc（直流电压）接通电平的自动检测P1310：150连续提升P1311：150加速度提升P1312：150起动提升P1496：0.1加速度预控的标定P1610：150连续转矩提升P1611：150加速度转矩提升P1755：2电动机模型（SLVC）的起始频率1040:面板控制下的频率输出P1910：3、1P1960：1。

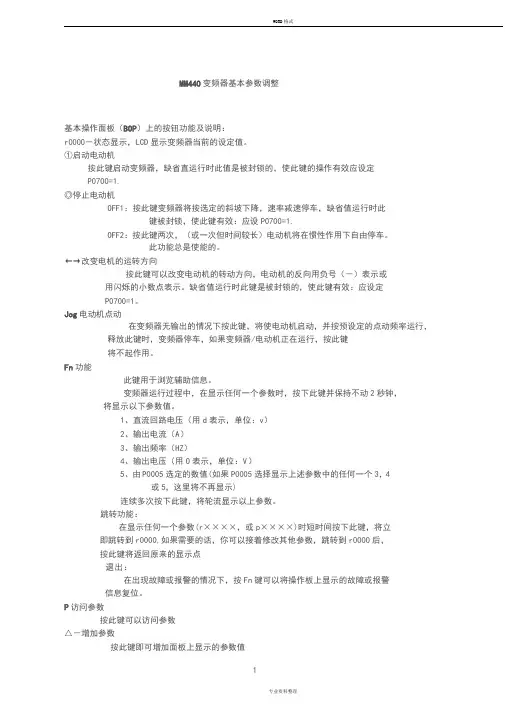

MM440变频器基本参数调整基本操作面板（BOP）上的按钮功能及说明：r0000－状态显示，LCD显示变频器当前的设定值。

①启动电动机按此键启动变频器，缺省直运行时此值是被封锁的，使此键的操作有效应设定P0700=1.◎停止电动机OFF1：按此键变频器将按选定的斜坡下降，速率减速停车，缺省值运行时此键被封锁，使此键有效：应设P0700=1.OFF2：按此键两次，（或一次但时间较长）电动机将在惯性作用下自由停车。

此功能总是使能的。

←→改变电机的运转方向按此键可以改变电动机的转动方向，电动机的反向用负号（－）表示或用闪烁的小数点表示。

缺省值运行时此键是被封锁的，使此键有效：应设定P0700=1。

Jog电动机点动在变频器无输出的情况下按此键，将使电动机启动，并按预设定的点动频率运行，释放此键时，变频器停车，如果变频器/电动机正在运行，按此键将不起作用。

Fn功能此键用于浏览辅助信息。

变频器运行过程中，在显示任何一个参数时，按下此键并保持不动2秒钟，将显示以下参数值。

1、直流回路电压（用d表示，单位：v）2、输出电流（A）3、输出频率（HZ）4、输出电压（用O表示，单位：V）5、由P0005选定的数值(如果P0005选择显示上述参数中的任何一个3，4或5，这里将不再显示)连续多次按下此键，将轮流显示以上参数。

跳转功能：在显示任何一个参数(r××××，或p××××)时短时间按下此键，将立即跳转到r0000,如果需要的话，你可以接着修改其他参数，跳转到r0000后，按此键将返回原来的显示点退出：在出现故障或报警的情况下，按Fn键可以将操作板上显示的故障或报警信息复位。

P访问参数按此键可以访问参数△－增加参数按此键即可增加面板上显示的参数值▽－减少参数按此键即可减少面板上显示的参数值基本参数的调整：P0003－访问级别0－用户定义的参数表1－标准级2－扩展级3－专家级4－维修级P0004－参数过滤器0－全部参数2－变频器参数3－电动机参数P0304－电机的额定电压P0305－电动机的额定电流P0307－电动机的额定功率P0310－电动机的额定频率P0700－选择命令源参数设置为：20－ZT的缺省设置1－键盘设置2－由端子排输入P0701－数字输入的功能参数设置为：10－禁止数字输入1－ON/OFF1(接通正转/停车命令1)2－ON/reverse/OFF1(接通正转/停车命令)P0731－数字输出1（继电器1）的功能参数设置为：52.2设定值：52.0—变频器准备52.1—变频器运行准备就绪52.2—变频器正在运行52.3—变频器故障P0733－数字输出3（继电器3）的功能参数设置为：52.3设定值：52.0—变频器准备52.1—变频器运行准备就绪52.2—变频器正在运行52.3—变频器故障P0756－ADC的类型定义模拟输入的类型，除了定义P0756参数处还要求端子板上的Dip 开关也必须设为正确的位置，Dip开关的设置如下：OFF=电压输入（10V）ON=电流输入（20mA）Dip开关的安装位置与模拟输入的对应关系如下：左面的Dip开关(Dip1)=模拟输入1WORD格式右面的Dip开关(Dip2)=模拟输入2可能的设定值：0－单极性电压输入(0至＋10V)1－带监控的单极性电压输入(0至＋10V)2－单极性电流输入（0至20mA）3－带监控的单极性电流输入（0至20mA）4－双极性电压输入（-10V至＋10）P0757－标定HDC的x1值（v/mA）,就是0V或4mA对应0频率P0761－ADC死区的宽度（V/mA）,就是P0761的值对应0频率，前提是在P0761的值高于P0757的情况下。

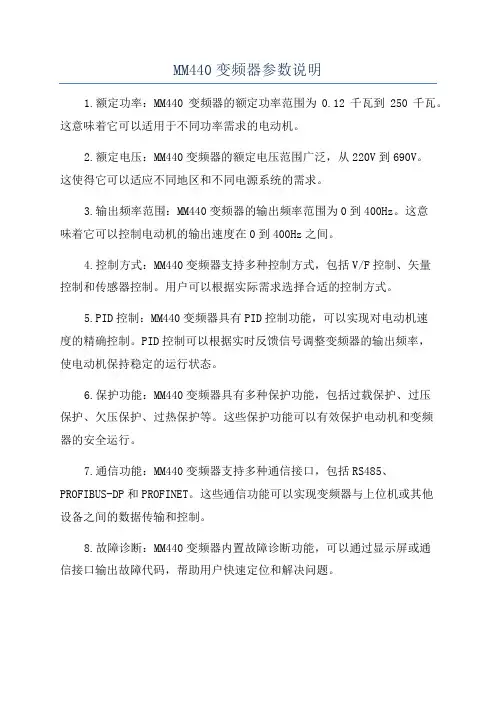

MM440变频器参数说明1.额定功率：MM440变频器的额定功率范围为0.12千瓦到250千瓦。

这意味着它可以适用于不同功率需求的电动机。

2.额定电压：MM440变频器的额定电压范围广泛，从220V到690V。

这使得它可以适应不同地区和不同电源系统的需求。

3.输出频率范围：MM440变频器的输出频率范围为0到400Hz。

这意味着它可以控制电动机的输出速度在0到400Hz之间。

4.控制方式：MM440变频器支持多种控制方式，包括V/F控制、矢量控制和传感器控制。

用户可以根据实际需求选择合适的控制方式。

5.PID控制：MM440变频器具有PID控制功能，可以实现对电动机速度的精确控制。

PID控制可以根据实时反馈信号调整变频器的输出频率，使电动机保持稳定的运行状态。

6.保护功能：MM440变频器具有多种保护功能，包括过载保护、过压保护、欠压保护、过热保护等。

这些保护功能可以有效保护电动机和变频器的安全运行。

7.通信功能：MM440变频器支持多种通信接口，包括RS485、PROFIBUS-DP和PROFINET。

这些通信功能可以实现变频器与上位机或其他设备之间的数据传输和控制。

8.故障诊断：MM440变频器内置故障诊断功能，可以通过显示屏或通信接口输出故障代码，帮助用户快速定位和解决问题。

9.多种工作模式：MM440变频器支持多种工作模式，包括定速运行、定时运行、定量运行和多段速度变频等。

这些工作模式可以根据不同的应用场景灵活调整。

10.外部控制接口：MM440变频器具有多个外部控制接口，包括模拟输入、数字输入、数字输出和继电器输出。

这些接口可以与其他设备进行连接和控制。

以上是MM440变频器的一些主要参数说明，这些参数都是根据西门子公司的产品说明书提供的信息。

在实际应用中，用户应根据具体需求选择合适的参数和设置。

•«施耐德变频器Al西门子MM440变频器常用参数设置一 2nd, 2010 by 起重机①参数号②参数功能③参数范围④参数说明/注释⑤起重常用设置值⑥默认设置值①P0000───②驱动装置显示───③无───④显示P0005设置的参数值───⑤无───⑥无①P0003───②用于定义用户参数访问的等级───③0~4───④1标准级3专家级───⑤根据需要选择───⑥无①P0005───②显示选择───③2~4000───④21频率25电压27电流───⑤一般选择21───⑥21①P0010───②调试参数过滤器───③0~30───④1快速调试30工厂的设定值───⑤P0010、P3900恢复为0───⑥0①P0295───②冷却风扇断电延迟时间───③0~3600───④这个时间以秒计───⑤180秒为宜───⑥0①P0304───②电动机的额定电压───③10~2000───④名牌数据实际为准───⑤380伏───⑥230伏①P0305───②电动机的额定电流───③0.01~10000───④名牌数据实际为准───⑤电流叠加A1+A2───⑥3.25A①P0307───②电动机的额定功率───③0.01~2000───④名牌数据实际为准───⑤功率叠加P1+P2───⑥0.75kw①P0308───②电动机额定功率因数───③0.0~1.0───④名牌数据实际为准───⑤cosφ───⑥0①P0311───②电动机的额定速度───③(0~40000)───④名牌数据实际为准───⑤980/1380───⑥0①P0700───②选择命令源───③(0~6)───④选择数字的命令信号源───⑤2代表由端子排输入───⑥2①P0701───②数字输入1的功能───③0~99───④选择数字1功能───⑤1───⑥1①P0702───②数字输入2的功能───③0~99───④选择数字2功能───⑤2───⑥12①P0703───②数字输入3的功能───③0~99───④选择数字3功能───⑤17───⑥9①P0704───②数字输入4的功能───③0~99───④选择数字4功能───⑤17───⑥9①P0705───②数字输入5的功能───③0~99───④选择数字5功能───⑤29───⑥15①P0706───②数字输入6的功能───③0~99───④选择数字6功能───⑤17───⑥15①P0732───②数字输出2的功能───③0~4000───④电动机抱闸投入───⑤52C───⑥52.7①P0733───②数字输出3的功能───③0~4000───④电动机抱闸投入───⑤52C───⑥0①P0970───②工厂复位───③0~1───④0代表禁止复位1代表参数复位───⑤根据需要决定───⑥无①P1000───②频率设定值的选择───③0～77───④3代表固定频率───⑤3───⑥2①P1004───②固定频率4───③-650～650───④快速频率的设定───⑤50───⑥50①P1080───②最低频率───③0～650───④设定马达最低频率───⑤20HZ───⑥0①P1082───②最高频率───③0～650───④设定马达最高频率───⑤50HZ───⑥50①P1120───②斜坡上升时间───③0～650───④斜坡函数曲线不带平滑圆弧时电动机从静止状态加速到最高频率P1082所用时间，如果设定的斜坡时间太短，就有可能导致变频器过流而跳闸───⑤4.0秒───⑥10s①P1121───②斜坡下降时间───③0～650───④同上───⑤3.0秒───⑥10s①P1130───②斜坡上升曲线的起始段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.5秒───⑥0①P1131───②斜坡上升曲线的结束段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.5秒───⑥0①P1132───②斜坡下降曲线的起始段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.3秒───⑥0①P1133───②斜坡下降曲线的结束段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.3秒───⑥0①P1215───②抱闸制动使能───③0～1───④0代表禁止电动机抱闸制动；1代表使能电动机抱闸制动；如果用P0731、P0732、P0733数字输出功能投入使用，制动继电器在点1打开，而在点2闭合───⑤1───⑥0①P1216───②抱闸制动释放的延迟时间───③0～20───④启动时不用斜坡函数曲线，立即输出f_min───⑤0───⑥1①P1217───②斜坡曲线结束后的抱闸时间───③0～20───④斜坡曲线下降到点2后，变频器以最小频率P1080运行的时间───⑤0───⑥1①P1237───②动力制动的工作/停止周期，定义制动电阻的工作/停止时间的比率───③0～5───④0代表禁止动力制动；1代表工作/停止时间的比率为5%；2代表工作/停止时间的比率为10%；3代表工作/停止时间的比率为20%；4代表工作/停止时间的比率为50%；5代表工作/停止时间的比率为100%；───⑤1───⑥0①P1300───②变频器的控制方式───③0～23───④控制电动机的速度和变频器的输出电压之间的相对关系，0代表行线性特性的V/F控制；1代表带磁通电流控制Fcc的V/F控制；20代表无传感器的矢量控制───⑤20───⑥0①P1800───②脉冲频率───③2～16───④设定变频器功率开关的调制脉冲频率，这一脉冲频率每级可以改变2KHZ.最低的脉冲频率取决于p1082即最大频率和P0310即电动机的额定功率，电动机频率的最大值P1082限定为脉冲调制频率P1800───⑤2───⑥4①P1910───②选择电动机数据是否自动检测───③0～20───④设置为3时，随后显示A0541.启动变频器，自动检测磁化曲线，稍后变频器停止，完成检测───⑤3───⑥0①P1960───②速度控制器的优化───③0～1───④矢量控制时做，当速度优化器优化功能投入时p1960=1，报警信号A0542将被激活。

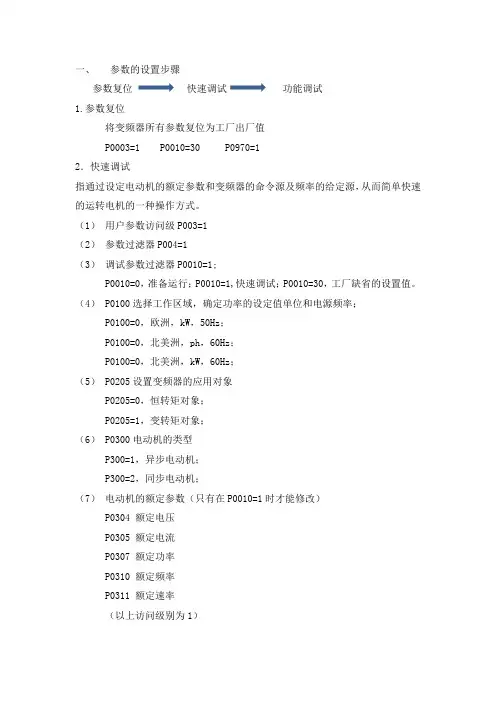

一、参数的设置步骤参数复位快速调试功能调试1.参数复位将变频器所有参数复位为工厂出厂值P0003=1 P0010=30 P0970=12．快速调试指通过设定电动机的额定参数和变频器的命令源及频率的给定源，从而简单快速的运转电机的一种操作方式。

（1）用户参数访问级P003=1（2）参数过滤器P004=1（3）调试参数过滤器P0010=1;P0010=0，准备运行；P0010=1,快速调试；P0010=30，工厂缺省的设置值。

（4） P0100选择工作区域，确定功率的设定值单位和电源频率；P0100=0，欧洲，kW，50Hz；P0100=0，北美洲，ph，60Hz；P0100=0，北美洲，kW，60Hz；（5） P0205设置变频器的应用对象P0205=0，恒转矩对象；P0205=1，变转矩对象；（6） P0300电动机的类型P300=1，异步电动机；P300=2，同步电动机；（7）电动机的额定参数〔只有在P0010=1时才能修改〕P0304 额定电压P0305 额定电流P0307 额定功率P0310 额定频率P0311 额定速率〔以上访问级别为1〕P0308 额定功率因数P0309 额定功率〔以上访问级别为2〕（8） P0335电机的冷却方式P0335=0，电机轴上风机自冷；P0335=1，单独供电的冷却风扇强制风冷；P0335=2，自冷和内置冷却风扇；P0335=3，强制冷却和内置冷却风机；（9） P0640电动机的过载系数以电动机额定电流〔P0305〕的百分值表示的最大电流输出限值。

在恒扭矩情况下，设置为150%；在变转矩情况下，设置为110%;（10）P0700选择命令源P0700=1，BOP控制；P0700=2，由数字输入端控制变频器起停；P0700=4，由BOP链路的USS通讯设置；P0700=5，由COM链路的USS通讯设置〔MM440/430端子29/30，MM420端子14/15〕;P0700=6，通过COM链路的CB〔通讯模块设置〕；（11）P1000频率给定源P1000=1，AOP/BOP设定；P1000=2，由模拟量输入信号设定 (MOP)AIN1；P1000=3，固定频率设定；P1000=4，由BOP链路的USS通讯设置；P1000=5，由COM链路的USS通讯设置〔MM440/430端子29/30，MM420端子14/15〕;P1000=6，通过COM链路的CB〔通讯模块设置〕；P1000=7，AIN2;其他：10 无主设定值 + MOP 设定值11 MOP 设定值 + MOP 设定值12 模拟设定值 + MOP 设定值13 固定频率 + MOP 设定值14 通过 BOP 链路的USS 设定 + MOP 设定值15 通过 COM 链路的USS 设定 + MOP 设定值16 通过 COM 链路的CB 设定 + MOP 设定值20 无主设定值 + 模拟设定值21 MOP 设定值 + 模拟设定值22 模拟设定值 + 模拟设定值23 固定频率 + 模拟设定值24 通过 BOP 链路的USS 设定 + 模拟设定值25 通过 COM 链路的USS 设定 + 模拟设定值26 通过 COM 链路的CB 设定 + 模拟设定值30 无主设定值 + 固定频率31 MOP 设定值 + 固定频率32 模拟设定值 + 固定频率33 固定频率 + 固定频率34 通过 BOP 链路的USS 设定 + 固定频率35 通过 COM 链路的USS 设定 + 固定频率36 通过 COM 链路的CB 设定 + 固定频率40 无主设定值 + BOP 链路的USS 设定值41 MOP 设定值 + BOP 链路的USS 设定值42 模拟设定值 + BOP 链路的USS 设定值43 固定频率 + BOP 链路的USS 设定值44 通过 BOP 链路的USS 设定 + BOP 链路的USS 设定值45 通过 COM 链路的USS 设定 + BOP 链路的USS 设定值46 通过 COM 链路的CB 设定 + BOP 链路的USS 设定值50 无主设定值 + COM链路的USS 设定值51 MOP 设定值 + COM链路的USS 设定值52 模拟设定值 + COM链路的USS 设定值53 固定频率 + COM链路的USS 设定值54 通过 BOP 链路的USS 设定 + COM链路的USS 设定值55 通过 COM 链路的USS 设定 + COM链路的USS 设定值60 无主设定值 + COM链路的CB 设定值61 MOP 设定值 + COM链路的CB 设定值62 模拟设定值 + COM链路的CB 设定值63 固定频率 + COM链路的CB 设定值64 通过 BOP 链路的USS 设定 + COM链路的CB 设定值66 通过 COM 链路的CB 设定 + COM链路的CB 设定值（12）P1080电动机运行最低频率（13）P1082电动机运行最高频率（14）P1120斜坡上升时间，太短的话因过电流导致变频器跳闸（15）P1121斜坡下降时间，太短的话因过电流或过电压导致变频器跳闸（16）P1300变频器控制方式P1300=0，线性U/f控制；P1300=1，带磁通电流控制FCC的U/f控制；2，带抛物线特性的U/f控制；3，特性曲线可编程的U/f控制；5，用于纺织机械的U/f控制；6，用于纺织机械的带抛物线功能的U/f控制；19，具有独立电压设置的U/f控制；20，无传感器的矢量控制；21，带传感器的矢量控制；22，无传感器的矢量转矩控制；23，带传感器的矢量转矩控制；（17）P1500转矩设定值P1500=0，无主设定值；P1500=2，AIN1输入；P1500=4，由BOP链路的USS通讯设置；P1500=5，由COM链路的USS通讯设置〔MM440/430端子29/30，MM420端子14/15〕;P1500=6，通过COM链路的CB〔通讯模块设置〕；P1500=7，AIN2;（18）P1910选择电动机技术数据的自动检测方式（19）P3900结束快速调试P3900=0，不进行快速调试〔不进行电动机数据计算〕；1，结束快速调试，进行电动机数据计算，并将不包括在快速调试中的其他参数复位为出厂缺省值设置；2，结束快速调试，只进行电动机技术数据计算，并将I/O设置复位为工厂初始值；3，结束快速调试，至进行电动机技术数据计算，其他参数不复位。

一、参数的设置步骤参数复位快速调试功能调试1.参数复位将变频器所有参数复位为工厂出厂值P0003=1 P0010=30 P0970=12．快速调试指通过设定电动机的额定参数和变频器的命令源及频率的给定源，从而简单快速的运转电机的一种操作方式。

（1）用户参数访问级P003=1（2）参数过滤器P004=1（3）调试参数过滤器P0010=1;P0010=0，准备运行；P0010=1,快速调试；P0010=30，工厂缺省的设置值。

（4） P0100选择工作区域，确定功率的设定值单位和电源频率；P0100=0，欧洲，kW，50Hz；P0100=0，北美洲，ph，60Hz；P0100=0，北美洲，kW，60Hz；（5） P0205设置变频器的应用对象P0205=0，恒转矩对象；P0205=1，变转矩对象；（6） P0300电动机的类型P300=1，异步电动机；P300=2，同步电动机；（7）电动机的额定参数（只有在P0010=1时才能修改）P0304 额定电压P0305 额定电流P0307 额定功率P0310 额定频率P0311 额定速率（以上访问级别为1）P0308 额定功率因数P0309 额定功率（以上访问级别为2）（8） P0335电机的冷却方式P0335=0，电机轴上风机自冷；P0335=1，单独供电的冷却风扇强制风冷；P0335=2，自冷和内置冷却风扇；P0335=3，强制冷却和内置冷却风机；（9） P0640电动机的过载系数以电动机额定电流（P0305）的百分值表示的最大电流输出限值。

在恒扭矩情况下，设置为150%；在变转矩情况下，设置为110%;（10）P0700选择命令源P0700=1，BOP控制；P0700=2，由数字输入端控制变频器起停；P0700=4，由BOP链路的USS通讯设置；P0700=5，由COM链路的USS通讯设置（MM440/430端子29/30，MM420端子14/15）;P0700=6，通过COM链路的CB（通讯模块设置）；（11）P1000频率给定源P1000=1，AOP/BOP设定；P1000=2，由模拟量输入信号设定 (MOP)AIN1；P1000=3，固定频率设定；P1000=4，由BOP链路的USS通讯设置；P1000=5，由COM链路的USS通讯设置（MM440/430端子29/30，MM420端子14/15）;P1000=6，通过COM链路的CB（通讯模块设置）；P1000=7，AIN2;其他：10 无主设定值+ MOP 设定值11 MOP 设定值+ MOP 设定值12 模拟设定值+ MOP 设定值13 固定频率+ MOP 设定值14 通过BOP 链路的USS 设定+ MOP 设定值15 通过COM 链路的USS 设定+ MOP 设定值16 通过COM 链路的CB 设定+ MOP 设定值20 无主设定值+ 模拟设定值21 MOP 设定值+ 模拟设定值22 模拟设定值+ 模拟设定值23 固定频率+ 模拟设定值24 通过BOP 链路的USS 设定+ 模拟设定值25 通过COM 链路的USS 设定+ 模拟设定值26 通过COM 链路的CB 设定+ 模拟设定值30 无主设定值+ 固定频率31 MOP 设定值+ 固定频率32 模拟设定值+ 固定频率33 固定频率+ 固定频率34 通过BOP 链路的USS 设定+ 固定频率35 通过COM 链路的USS 设定+ 固定频率36 通过COM 链路的CB 设定+ 固定频率40 无主设定值+ BOP 链路的USS 设定值41 MOP 设定值+ BOP 链路的USS 设定值42 模拟设定值+ BOP 链路的USS 设定值43 固定频率+ BOP 链路的USS 设定值44 通过BOP 链路的USS 设定+ BOP 链路的USS 设定值45 通过COM 链路的USS 设定+ BOP 链路的USS 设定值46 通过COM 链路的CB 设定+ BOP 链路的USS 设定值50 无主设定值+ COM链路的USS 设定值51 MOP 设定值+ COM链路的USS 设定值52 模拟设定值+ COM链路的USS 设定值53 固定频率+ COM链路的USS 设定值54 通过BOP 链路的USS 设定+ COM链路的USS 设定值55 通过COM 链路的USS 设定+ COM链路的USS 设定值60 无主设定值+ COM链路的CB 设定值61 MOP 设定值+ COM链路的CB 设定值62 模拟设定值+ COM链路的CB 设定值63 固定频率+ COM链路的CB 设定值64 通过BOP 链路的USS 设定+ COM链路的CB 设定值66 通过COM 链路的CB 设定+ COM链路的CB 设定值（12）P1080电动机运行最低频率（13）P1082电动机运行最高频率（14）P1120斜坡上升时间，太短的话因过电流导致变频器跳闸（15）P1121斜坡下降时间，太短的话因过电流或过电压导致变频器跳闸（16）P1300变频器控制方式P1300=0，线性U/f控制；P1300=1，带磁通电流控制FCC的U/f控制；2，带抛物线特性的U/f控制；3，特性曲线可编程的U/f控制；5，用于纺织机械的U/f控制；6，用于纺织机械的带抛物线功能的U/f控制；19，具有独立电压设置的U/f控制；20，无传感器的矢量控制；21，带传感器的矢量控制；22，无传感器的矢量转矩控制；23，带传感器的矢量转矩控制；（17）P1500转矩设定值P1500=0，无主设定值；P1500=2，AIN1输入；P1500=4，由BOP链路的USS通讯设置；P1500=5，由COM链路的USS通讯设置（MM440/430端子29/30，MM420端子14/15）;P1500=6，通过COM链路的CB（通讯模块设置）；P1500=7，AIN2;（18）P1910选择电动机技术数据的自动检测方式（19）P3900结束快速调试P3900=0，不进行快速调试（不进行电动机数据计算）；1，结束快速调试，进行电动机数据计算，并将不包括在快速调试中的其他参数复位为出厂缺省值设置；2，结束快速调试，只进行电动机技术数据计算，并将I/O设置复位为工厂初始值；3，结束快速调试，至进行电动机技术数据计算，其他参数不复位。

为了让总线板运行，必须设置：P918 =4 P719=0（命令与频率设定值的选择）P700=6快速选择命令源P1000=6快速选择频率设定P927=15参数修改设置P927更改参数的接口（缺省15，有四位都是1）MM440一、复位为出厂缺省设置值1、P0010=302、P0970=1过程约3分钟二、设置电机参数1、P0003=3用户访问级=3专家级2、P0010=1调试参数过滤器=1快速调试3、P0304=230V电机额定电压（以电机铭牌为准）4、P0305=1.98A电机额定电流（以电机铭牌为准）5、P0307=电机额定功率（以电机铭牌为准）6、P0308=电机额定功率因数（以电机铭牌为准）7、P0310=50HZ电机额定频率（以电机铭牌为准）8、P0311=1380电机额定速度（以电机铭牌为准）三、电机识别P1910=1具体过程：将P1910=1以后，BOP面板的显示器显示A501，表示现在正在做电机辨识计算，还要启动变频器ON信号，然后就等待，辨识过程大约3-5分钟。

当变频器自动OFF1后，就表示识别通过了。

注意：使用MM440一定要建模，要对电机做识别。

也就是说P1910=1必须要做，这是起码的。

否则运行的参数与实际的电机模型不符，工作不会正常的。

交流控制有别于直流控制的特点之一就是需要在控制器里面对受控电机建模。

MM440的建模，就是通过P1910=1/3进行。

不论P1300=什么，P1910=1都必须做！！！四、设置其他参数1、P0010=0调试参数过滤器=0准备2、P0700=5选择数字命令信号源=53、P0705=99数字输入5的功能=994、P0849=第二个OFF3停车命令=5、P1000=5频率设定值的选择=56、P1120=2S斜坡上升时间2S7、P1121=1S斜坡下降时间1S8、P1135=—OFF3的斜坡下降时间—（根据停车效果调整）9、P2010=7USS波特率=7（115200波特）10、P2011=0or1USS地址，两台变频器分别设为0和1一、为出厂缺省设置值1、P0010=302、P0970=1过程约3分钟二、设置电机参数1、P0003=3 访问级=3专家级2、P0010=1 参数过滤器=1快速调试3、P0304=230V 电机额定（以电机铭牌为准）4、P0305=1.98A 电机额定（以电机铭牌为准）5、P0307= 电机额定（以电机铭牌为准）6、P0308= 电机额定功率因数（以电机铭牌为准）7、P0310=50HZ 电机额定频率（以电机铭牌为准）8、P0311=1380 电机额定速度（以电机铭牌为准）三、电机识别P1910=1具体过程：将P1910=1以后，BOP面板的显示A501，表示现在正在做电机辨识计算，还要启动ON信号，然后就等待，辨识过程大约3-5分钟。

MM440变频器参数说明1.额定电压和电流：MM440变频器的额定电压范围通常为380V到690V之间，额定电流范围为2.2A到2500A之间。

根据不同的应用需求，可以选择合适的额定电压和电流，以实现对电机的精确控制和运行。

2.控制方式：MM440变频器支持多种控制方式，包括开环矢量控制、闭环矢量控制和V/F控制。

可以根据具体的应用场景选择合适的控制方式，以提供更加精确和稳定的控制效果。

3.输出频率范围：MM440变频器的输出频率范围通常为0Hz到650Hz之间。

可以通过调整变频器的参数，精确控制电机的转速和运行频率，满足不同工作需求。

4.加速和减速时间：MM440变频器具有可调节的加速和减速时间参数。

可以根据实际需求，设置适当的加速和减速时间，以确保电机在启动和停止时的平稳运行，避免过快或过慢的运动。

5.输出功率：MM440变频器的输出功率范围通常为0.55kW到2500kW之间。

根据不同的应用需求，选择合适的输出功率，以满足对电机的动力需求。

6.保护功能：MM440变频器具有多种保护功能，包括过电流保护、过载保护、过压保护、欠压保护、过温保护等。

这些保护功能可以保证变频器和电机的安全运行，避免因故障导致的损坏和停机。

7.参数设置：MM440变频器具有多种参数设置功能。

通过调整不同的参数，可以实现对变频器的多个功能和工作特性进行定制，以适应不同的应用场景和需求。

8. 通信接口：MM440变频器支持多种通信接口，包括RS485、Modbus、Profibus等。

这些通信接口可以实现与其他设备的数据交换和远程控制，方便对变频器进行监控和管理。

总的来说，MM440变频器是一种功能强大、性能稳定的电气设备，具有多种参数和功能，可以满足不同应用场景对电机的精确控制和运行需求。

无论是在工业生产中还是商业领域，MM440变频器都能发挥重要的作用，提高设备的效率和运行质量。

«施耐德变频器A西门子MM440变频器常用参数设置一2nd, 2010 by 起重机①参数号②参数功能③参数范围④参数说明/注释⑤起重常用设置值⑥默认设置值①P0000───②驱动装置显示───③无───④显示P0005设置的参数值───⑤无───⑥无①P0003───②用于定义用户参数访问的等级───③0~4───④1标准级3专家级───⑤根据需要选择───⑥无①P0005───②显示选择───③2~4000───④21频率25电压27电流───⑤一般选择21───⑥21①P0010───②调试参数过滤器───③0~30───④1快速调试30工厂的设定值───⑤P0010、P3900恢复为0───⑥0①P0295───②冷却风扇断电延迟时间───③0~3600───④这个时间以秒计───⑤180秒为宜───⑥0①P0304───②电动机的额定电压───③10~2000───④名牌数据实际为准───⑤380伏───⑥230伏①P0305───②电动机的额定电流───③0.01~10000───④名牌数据实际为准───⑤电流叠加A1+A2───⑥3.25A①P0307───②电动机的额定功率───③0.01~2000───④名牌数据实际为准───⑤功率叠加P1+P2───⑥0.75kw①P0308───②电动机额定功率因数───③0.0~1.0───④名牌数据实际为准───⑤cosφ───⑥0①P0311───②电动机的额定速度───③(0~40000)───④名牌数据实际为准───⑤980/1380───⑥0①P0700───②选择命令源───③(0~6)───④选择数字的命令信号源───⑤2代表由端子排输入───⑥2①P0701───②数字输入1的功能───③0~99───④选择数字1功能───⑤1───⑥1①P0702───②数字输入2的功能───③0~99───④选择数字2功能───⑤2───⑥12①P0703───②数字输入3的功能───③0~99───④选择数字3功能───⑤17───⑥9①P0704───②数字输入4的功能───③0~99───④选择数字4功能───⑤17───⑥9①P0705───②数字输入5的功能───③0~99───④选择数字5功能───⑤29───⑥15①P0706───②数字输入6的功能───③0~99───④选择数字6功能───⑤17───⑥15①P0732───②数字输出2的功能───③0~4000───④电动机抱闸投入───⑤52C───⑥52.7①P0733───②数字输出3的功能───③0~4000───④电动机抱闸投入───⑤52C───⑥0①P0970───②工厂复位───③0~1───④0代表禁止复位1代表参数复位───⑤根据需要决定───⑥无①P1000───②频率设定值的选择───③0～77───④3代表固定频率───⑤3───⑥2①P1004───②固定频率4───③-650～650───④快速频率的设定───⑤50───⑥50①P1080───②最低频率───③0～650───④设定马达最低频率───⑤20HZ───⑥0①P1082───②最高频率───③0～650───④设定马达最高频率───⑤50HZ───⑥50①P1120───②斜坡上升时间───③0～650───④斜坡函数曲线不带平滑圆弧时电动机从静止状态加速到最高频率P1082所用时间，如果设定的斜坡时间太短，就有可能导致变频器过流而跳闸───⑤4.0秒───⑥10s①P1121───②斜坡下降时间───③0～650───④同上───⑤3.0秒───⑥10s①P1130───②斜坡上升曲线的起始段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.5秒───⑥0①P1131───②斜坡上升曲线的结束段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.5秒───⑥0①P1132───②斜坡下降曲线的起始段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.3秒───⑥0①P1133───②斜坡下降曲线的结束段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.3秒───⑥0①P1215───②抱闸制动使能───③0～1───④0代表禁止电动机抱闸制动；1代表使能电动机抱闸制动；如果用P0731、P0732、P0733数字输出功能投入使用，制动继电器在点1打开，而在点2闭合───⑤1───⑥0①P1216───②抱闸制动释放的延迟时间───③0～20───④启动时不用斜坡函数曲线，立即输出f_min───⑤0───⑥1①P1217───②斜坡曲线结束后的抱闸时间───③0～20───④斜坡曲线下降到点2后，变频器以最小频率P1080运行的时间───⑤0───⑥1①P1237───②动力制动的工作/停止周期，定义制动电阻的工作/停止时间的比率───③0～5───④0代表禁止动力制动；1代表工作/停止时间的比率为5%；2代表工作/停止时间的比率为10%；3代表工作/停止时间的比率为20%；4代表工作/停止时间的比率为50%；5代表工作/停止时间的比率为100%；───⑤1───⑥0①P1300───②变频器的控制方式───③0～23───④控制电动机的速度和变频器的输出电压之间的相对关系，0代表行线性特性的V/F控制；1代表带磁通电流控制Fcc的V/F控制；20代表无传感器的矢量控制───⑤20───⑥0①P1800───②脉冲频率───③2～16───④设定变频器功率开关的调制脉冲频率，这一脉冲频率每级可以改变2KHZ.最低的脉冲频率取决于p1082即最大频率和P0310即电动机的额定功率，电动机频率的最大值P1082限定为脉冲调制频率P1800───⑤2───⑥4①P1910───②选择电动机数据是否自动检测───③0～20───④设置为3时，随后显示A0541.启动变频器，自动检测磁化曲线，稍后变频器停止，完成检测───⑤3───⑥0①P1960───②速度控制器的优化───③0～1───④矢量控制时做，当速度优化器优化功能投入时p1960=1，报警信号A0542将被激活。

为了让总线板运行，必须设置：P918 =4 P719=0（命令与频率设定值的选择） P700=6快速选择命令源 P1000=6快速选择频率设定 P927=15参数修改设置P927更改参数的接口（缺省15，有四位都是1）MM440一、复位为出厂缺省设置值1、 P0010=302、 P0970=1过程约3分钟二、设置电机参数1、P0003=3 用户访问级=3专家级2、P0010=1 调试参数过滤器=1快速调试3、P0304=230V 电机额定电压（以电机铭牌为准）4、P0305=1.98A 电机额定电流（以电机铭牌为准）5、P0307=0.37KW 电机额定功率（以电机铭牌为准）6、P0308=0.74 电机额定功率因数（以电机铭牌为准）7、P0310=50HZ 电机额定频率（以电机铭牌为准）8、P0311=1380 电机额定速度（以电机铭牌为准）三、电机识别P1910=1具体过程：将P1910=1以后，BOP面板的显示器显示A501，表示现在正在做电机辨识计算，还要启动变频器ON信号，然后就等待，辨识过程大约3-5分钟。

当变频器自动OFF1后，就表示识别通过了。

注意：使用MM440一定要建模，要对电机做识别。

也就是说P1910=1必须要做，这是起码的。

否则运行的参数与实际的电机模型不符，工作不会正常的。

交流控制有别于直流控制的特点之一就是需要在控制器里面对受控电机建模。

MM440的建模，就是通过P1910=1/3进行。

不论P1300=什么，P1910=1都必须做！！！四、设置其他参数1、P0010=0 调试参数过滤器=0准备2、P0700=5 选择数字命令信号源=53、P0705=99 数字输入5的功能=994、P0849=722.4 第二个OFF3停车命令=722.45、P1000=5 频率设定值的选择=56、P1120=2S 斜坡上升时间2S7、P1121=1S 斜坡下降时间1S8、P1135=0.68—0.58S OFF3的斜坡下降时间0.68—0.58S（根据停车效果调整）9、P2010=7 USS波特率=7（115200波特）10、P2011=0or1 USS地址，两台变频器分别设为0和1一、复位为出厂缺省设置值1、 P0010=302、 P0970=1过程约3分钟二、设置电机参数1、P0003=3 用户访问级=3专家级2、P0010=1 调试参数过滤器=1快速调试3、P0304=230V 电机额定电压（以电机铭牌为准）4、P0305=1.98A 电机额定电流（以电机铭牌为准）5、P0307=0.37KW 电机额定功率（以电机铭牌为准）6、P0308=0.74 电机额定功率因数（以电机铭牌为准）7、P0310=50HZ 电机额定频率（以电机铭牌为准）8、P0311=1380 电机额定速度（以电机铭牌为准）三、电机识别P1910=1具体过程：将P1910=1以后，BOP面板的显示器显示A501，表示现在正在做电机辨识计算，还要启动变频器ON信号，然后就等待，辨识过程大约3-5分钟。

MM440快速设定变频器参数（DP通讯）一、系统基本参数调试：（一般步骤）恢复出厂设置1.P0010=30 变频器工作参数选择，“0”运行，“1”调试，“30”恢复出厂参数2.P0970=1 显示busy提示：复位过程约需3分钟才能完成电机参数设置将电机名牌数据输入变频器内进行优化：P0003=3(允许获取更高级别的参数)P0004=0 (除非P0010=1和P0004=0或者3，否则不能更该电机参数)P0010=1(仅有快速调试的参数) 变频器工作参数选择，“0”运行，“1”调试，“30”恢复出厂参数1、马达参数：P0100=0 50HZP0300设置电动机的类型1为异步电机，2为同步电机P0304=380V 电机额定电压（V）P0305=0.47A 电机额定电流（A）P0307=0.18KW 电机额定功率（KW）P0308= 电机功率因数（COSф）（可以不填，自动会计算）P0309= 电机功率（%）（可以不填，自动会计算）P0310=50 电机额定频率（Hz）P0311=472 电机额定转速（RPM）P3900=1 结束快速调试其他参数按工厂设置使参数复位，此时P0003可能恢复到默认的1级（标准级），如还需要更改参数重新将P0003=3基本参数设置P0003=3 专家级保护级选择P0010=0变频器工作参数选择，“0”运行，“1”调试，“30”恢复出厂参数P0100=0 电机标准选择默认50HzP0205=0 变频器控制方式“0”恒转矩控制，(“1”变转矩控制平方V/f 特性（水泵、风机）) P0300=1 电机类型“1”异步电机，“2”同步电机P0640=110﹪ /65% 电机过载因子P0700=6 选择数字的命令信号源0 工厂的缺省设置1 BOP（键盘）设置2由端子排输入4BOP链路的USS设置5 COM链路的USS设置6COM链路的通讯板（CB）设置P701~P708=0 开关量输入端子DINI~8功能定义“0”不适用该端子P0719=0 命令和频率设定值的选择P0918 PROFIBUS 地址P0927=15 参数修改设置P1000=6频率设定值的选择（本设置需根据实际情况选择）0 无主设定值1 MOP设定值2 模拟设定值3 固定频率4 通过BOP链路的USS设定5 通过COM链路的USS设定6 通过COM链路的CB设定P1080=0 电动机最小频率(默认)P1082=50 电动机最大频率(默认)P1120=2s 上升斜率时间:(0to650.00秒)P1121=2s 下降斜率时间:( 0to650.00秒)P1300=20 控制方式 2 抛物线V/F控制 ,20无传感器的矢量控制P1910=1 选择电机自动检测方式 1 自动检测 0 禁止自动检测有报警A0541P3900=1 （结束快速调试，计算建立马达模型）：按“P”—>开始执行“结束快速调试”；显示“busy”（数分钟）；最后显示“P3900”（结束快速调试，完成计算并写入参数值）。

MM440参数设置（一）MM440变频器面板基本操作控制1．恢复变频器工厂默认值P0010=30 工厂的设定值P0970=1 参数复位2．设置电动机的参数P0003=1 设用户访问级为标准级P0010=1 快速调试P0100=0 功率以KW表示，频率为50Hz P0304=380 电动机额定电压（V）P0305=2.6 电动机额定电流（A）P0307=0.9 电动机额定功率（KW）P0310=50 电动机额定频率（HZ）P0311=1420 电动机额定转速（r/min）P0010=0 变频器处于准备状态3．面板基本操作参数P0003=1 设用户访问级为标准级P0004=7 命令和数字I/0P0700=1 由键盘输入设定值（选择命令源）P0003=1 设用户访问级为标准级P0004=10 设定值通道和斜坡函数发生器P1000=1 由键盘（电动电位计）输入设定值P1080=0 电动机运行的最低频率（Hz）P1082=50 电动机运行的最高频率（Hz）P0003=2 设用户访问级为扩展级P0004=10 设定值通道和斜坡函数发生器P1040=20 设定键盘控制的频率值P1058=10 正向点动频率（Hz）P1059=10 反向点动频率（Hz）P1060=5 斜坡上升时间（s）P1061=5 斜坡下降时间（s）（二）MM440变频器控制端口开关操作运行1．2同前3．数字输入控制端口开关操作运行参数P0003=1 设用户访问级为标准级P0004=7 命令和数字I/0P0700=2 命令源选择“有端子排输入”P0003=2 设用户访问级为扩展级P0004=7 命令和数字I/0P0701=1 ON接通正转，OFF停止P0702=2 ON接通反转，OFF停止P0703=10 正向点动P0704=11 反向点动P0003=1 设用户访问级为标准级P0004=10 设定值通道和斜坡函数发生器P1000=1 由键盘（电动电位计）输入设定值P1080=0 电动机运行的最低频率（Hz）P1082=50 电动机运行的最高频率（Hz）P1120=5 斜坡上升时间（s）P1121=5 斜坡下降时间（s）P0003=2 设用户访问级为扩展级P0004=10 设定值通道和斜坡函数发生器P1040=20 设定键盘控制的频率值P1058=10 正向点动频率（Hz）P1059=10 反向点动频率（Hz）P1060=5 点动斜坡上升时间（s）P1061=5 点动斜坡下降时间（s）（三）MM440变频器模拟信号操作运行1．2同前3．模拟信号操作运行参数P0003=1 设用户访问级为标准级P0004=7 命令和数字I/0P0700=2 命令源选择“由端子排输入”P0003=2 设用户访问级为扩展级P0004=7 命令和数字I/0P0701=1 ON接通正转，OFF停止P0702=2 ON接通反转，OFF停止P0003=1 设用户访问级为标准级P0004=10 设定值通道和斜坡函数发生器P1000=2 频率设定值选择为“模拟输入”P1080=0 电动机运行的最低频率（Hz）P1082=50 电动机运行的最高频率（Hz）P1120=5 斜坡上升时间（s）P1121=5 斜坡下降时间（s）（四）MM440变频器3段固定频率控制1．2同前3．3段固定频率操作运行参数P0003=1 设用户访问级为标准级P0004=7 命令和数字I/0P0700=2 命令源选择“由端子排输入”P0003=2 设用户访问级为扩展级P0004=7 命令和数字I/0P0701=17 选择固定频率P0702=17 选择固定频率P0703=1 ON接通正转，OFF停止P0003=1 设用户访问级为标准级P0004=10 设定值通道和斜坡函数发生器P1000=3 选择固定频率设定值P0003=2 设用户访问级为扩展级P0004=10 设定值通道和斜坡函数发生器P1002=25 设定固定频率2（Hz）P1003=50 设定固定频率3（Hz）固定频率“6”端口“5”端口对应频率所设置参数频率（Hz）转速（r/min）1 0 1 P1001 102 1 0 P1002 253 1 1 P1003 50OFF 0 0 0 0（五）MM440变频器7段固定频率控制1．2同前3．7段固定频率操作运行参数P0003=1 设用户访问级为标准级P0004=7 命令和数字I/0P0700=2 命令源选择“由端子排输入”P0003=2 设用户访问级为扩展级P0004=7 命令和数字I/0P0701=17 选择固定频率P0702=17 选择固定频率P0703=17 选择固定频率P0704=1 ON接通正转，OFF停止P0003=1 设用户访问级为标准级P0004=10 设定值通道和斜坡函数发生器P1000=3 选择固定频率设定值P0003=2 设用户访问级为扩展级P0004=10 设定值通道和斜坡函数发生器P1001=10 设定固定频率1（Hz）P1002=20 设定固定频率2（Hz）P1004=30 设定固定频率4（Hz）P1005=-10 设定固定频率5（Hz）P1006=-20 设定固定频率6（Hz）P1007=-50 设定固定频率7（Hz）。

为了让总线板运行，必须设置：P918 =4 P719=0（命令与频率设定值的选择）P700=6快速选择命令源P1000=6快速选择频率设定P927=15参数修改设置P927更改参数的接口（缺省15，有四位都是1）MM440一、复位为出厂缺省设置值1、 P0010=302、 P0970=1过程约3分钟二、设置电机参数1、P0003=3 用户访问级=3专家级2、P0010=1 调试参数过滤器=1快速调试3、P0304=230V 电机额定电压（以电机铭牌为准）4、P0305=1.98A 电机额定电流（以电机铭牌为准）5、P0307=0.37KW 电机额定功率（以电机铭牌为准）6、P0308=0.74 电机额定功率因数（以电机铭牌为准）7、P0310=50HZ 电机额定频率（以电机铭牌为准）8、P0311=1380 电机额定速度（以电机铭牌为准）三、电机识别P1910=1具体过程：将P1910=1以后，BOP面板的显示器显示A501，表示现在正在做电机辨识计算，还要启动变频器ON信号，然后就等待，辨识过程大约3-5分钟。

当变频器自动OFF1后，就表示识别通过了。

注意：使用MM440一定要建模，要对电机做识别。

也就是说P1910=1必须要做，这是起码的。

否则运行的参数与实际的电机模型不符，工作不会正常的。

交流控制有别于直流控制的特点之一就是需要在控制器里面对受控电机建模。

MM440的建模，就是通过P1910=1/3进行。

不论P1300=什么，P1910=1都必须做！！！四、设置其他参数1、P0010=0 调试参数过滤器=0准备2、P0700=5 选择数字命令信号源=53、P0705=99 数字输入5的功能=994、P0849=722.4 第二个OFF3停车命令=722.45、P1000=5 频率设定值的选择=56、P1120=2S 斜坡上升时间2S7、P1121=1S 斜坡下降时间1S8、P1135=0.68—0.58S OFF3的斜坡下降时间0.68—0.58S（根据停车效果调整）9、P2010=7 USS波特率=7（115200波特）10、P2011=0or1 USS地址，两台变频器分别设为0和1一、复位为出厂缺省设置值1、P0010=302、P0970=1过程约3分钟二、设置电机参数1、P0003=3 用户访问级=3专家级2、P0010=1 调试参数过滤器=1快速调试3、P0304=230V 电机额定电压（以电机铭牌为准）4、P0305=1.98A 电机额定电流（以电机铭牌为准）5、P0307=0.37KW 电机额定功率（以电机铭牌为准）6、P0308=0.74 电机额定功率因数（以电机铭牌为准）7、P0310=50HZ 电机额定频率（以电机铭牌为准）8、P0311=1380 电机额定速度（以电机铭牌为准）三、电机识别P1910=1具体过程：将P1910=1以后，BOP面板的显示器显示A501，表示现在正在做电机辨识计算，还要启动变频器ON信号，然后就等待，辨识过程大约3-5分钟。

MM440变频器参数设置第一部分: 复位参数到工厂设置缺省值1.设置P0010=302.设置P0970=1注意: 复位过程约3分钟才能完成。

第二部分: 快速调试1.P0003=3 访问等级2.P0010=1 快速调试3.P0100=0 功率4.P0205=1 变转矩负载5.P0300=1 异步电机6.P0304=380 电压7.P0305=？电流8.P0307=？功率9.P0308=？功率因数10.P0309=？额定效率11.P0310=50 频率12.P0311=？转速13.P0335=0 电机冷却方式14.P0640=150 电机过载因子15.P0700=2 端子16.P1000=2 模拟输入17.P1080=0 最小频率18.P1082=50 最大频率19.P1120=10 加速时间20.P1121=10 减速时间21.P1300=20 控制方式22.P3900=3 结束23.P1910=1 电机识别注意: 1. 输入完P3900=3后, 进行自动计算, 状态显示“BUSY”, 时间大约2分钟。

2、P340=0-4，电机参数的计算，根据输入的电机基本数据，计算出电机的等效电路和控制器参数。

3、P1910=1,所有参数都自动检测，并改写参数数值，P350，P354,P358,P360,P1825,P1828,P362-P369.4、上述两步参数优化必须在调试过程中执行，在选择命令后会产生一个报警A0541,在发出ON命令时，立即开始电机参数的自动检测。

三、保护在电机-变频器快速调试后，参数应同工艺要求相适配和设定。

1.P0003=3 访问2.P0210=? 电源电压3.P0290=2 过载响应(0降低输出频率；1脱扣；2降低脉冲频率和输出频率；3降低脉冲频率然后脱扣)4.P0335=0 冷却（0电机自冷；1强迫风冷；2内部风扇；3强迫风冷）5.P0400=0 编码器（如有，设置P0408）6.P0500=1 工艺(0恒转矩；1泵、风机；2简单定位)7.P0601=0 电机温度传感器（如有，设置P0604）8.P0610=2 电机I2t温度响应四、功能调试1、开关量输入：●P701（0）=1，端子5，接通正转断开停车。
