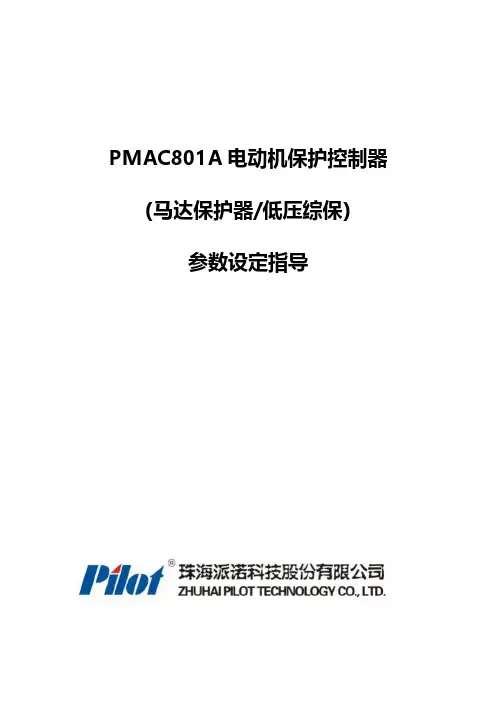

PMAC801A电动机保护控制器（马达保护器/低压综保）参数设定指导目录一、产品设定哪些参数 (1)二、保护参数 (2)三、菜单 (3)四、直接启动模式接线 (11)五、基本设置和常见问题 (12)1.基本设置 (12)2.常见问题处理 (12)一、产品设定哪些参数1）电动机额定电流：电动机铭牌上的额定电流。
2）电动机运行时间：需人工输入，电动机起动多长时间（设定范围0.5-60S）后转入运行状态。
3）保护参数：产品最主要的参数，电动机过流后，延时一段时间切断电动机一次回路，实现对电动机的保护。
见第二章节；常规产品需设定以上参数，一次互感器全部为直接接入。
3）CT变比：间接接入时需设定互感器变比。
注：直接接入指电动机一次电流直接经过互感器，二次直接接入到产品的电流输入端子。
间接接入指电动机一次电流经过两次转换后，接入到产品的电流输入端子；解释如下：电动机的一次电流经过一个互感器变流后，二次电流再经过一只标准的1A/5A互感器变流，最后再把标准互感器的二次电流接入到产品的电流输入端子。
4）电动机额定功率：需欠功率保护时投入。
5）额定电压：电度、欠压，过压，晃电功能时投入。
6）产品地址和波特率：产品带MODBUS通讯时需设定这两个参数；如带PROFIBUS-DP通讯时，只需设定产品地址便可。
7）产品运行模式：直接起动/双向可逆起动/星三角/自耦降压/控制断路器方式等等。
8）双步起动时间：用于星三角/星三角/自耦降压控制的切换时间，以及双向可起动中停车后等待再起动时的时间。

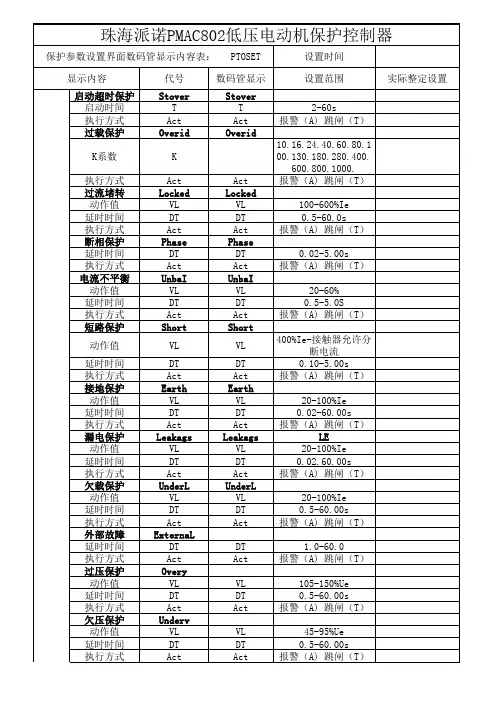

二、保护参数序号保护名称定值泵类风机类屏蔽泵/磁力泵增安防爆电机1.起动超时保护（只在起动过程投入）起动时间6S15S12S6S执行方式跳闸跳闸跳闸跳闸2.过载保护（运行过程中投入）执行方式全部全部全部-曲线速率8129-冷却时间5min30min10min-复位方式自动手动手动-复位热容50%30%30%-3.起动过流保护执行方式跳闸跳闸跳闸跳闸电流定值600%Ie800%Ie800%Ie600%Ie 时间定值2s5s3s2s4.过流堵转执行方式跳闸跳闸跳闸跳闸电流定值300%Ie400%Ie300%Ie300%Ie 时间定值2s5s3s5s5.断相保护执行方式跳闸跳闸跳闸跳闸延时时间2S2S1S2S6.不平衡保护执行方式跳闸跳闸跳闸跳闸不平衡率定值40%40%40%40%延时时间3S5S3S3S7.接地保护执行方式跳闸跳闸跳闸跳闸电流定值100%Ie100%Ie100%Ie100%Ie 时间定值2s3s2s2s8.短路保护执行方式跳闸跳闸跳闸跳闸电流定值600%Ie800%Ie600%Ie600%Ie 时间定值0.5s0.5s0.5s0.5s9.溢出保护执行方式投入投入投入投入10.接触器分断能力判断值600%Ie600%Ie600%Ie600%Ie11.t E时间保护执行方式---跳闸时间定值--- 4.8S注：以上保护为常规电机的保护，须投入；短路保护/溢出保护这两个参数要求塑壳断路器带分励脱扣器功能，否则这二个参数需关闭。

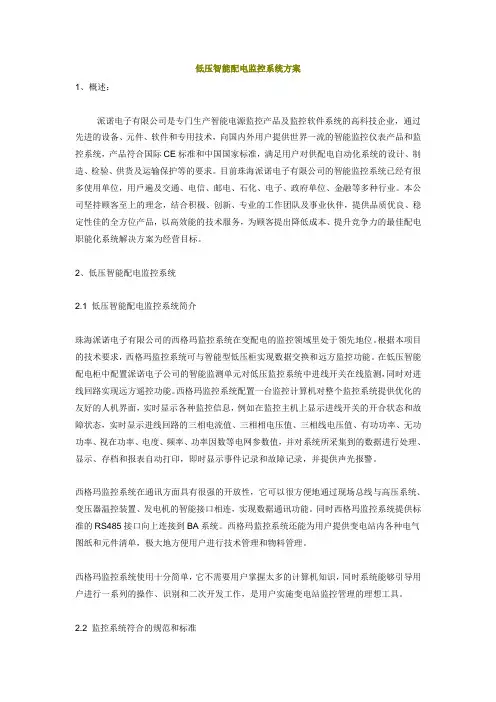

低压智能配电监控系统方案1、概述：派诺电子有限公司是专门生产智能电源监控产品及监控软件系统的高科技企业，通过先进的设备、元件、软件和专用技术，向国内外用户提供世界一流的智能监控仪表产品和监控系统，产品符合国际CE标准和中国国家标准，满足用户对供配电自动化系统的设计、制造、检验、供货及运输保护等的要求。
目前珠海派诺电子有限公司的智能监控系统已经有很多使用单位，用戶遍及交通、电信、邮电、石化、电子、政府单位、金融等多种行业。
本公司坚持顾客至上的理念，结合积极、创新、专业的工作团队及事业伙伴，提供品质优良、稳定性佳的全方位产品，以高效能的技术服务，为顾客提出降低成本、提升竞争力的最佳配电职能化系统解决方案为经营目标。
2、低压智能配电监控系统2.1 低压智能配电监控系统简介珠海派诺电子有限公司的西格玛监控系统在变配电的监控领域里处于领先地位。
根据本项目的技术要求，西格玛监控系统可与智能型低压柜实现数据交换和远方监控功能。
在低压智能配电柜中配置派诺电子公司的智能监测单元对低压监控系统中进线开关在线监测，同时对进线回路实现远方遥控功能。
西格玛监控系统配置一台监控计算机对整个监控系统提供优化的友好的人机界面，实时显示各种监控信息，例如在监控主机上显示进线开关的开合状态和故障状态，实时显示进线回路的三相电流值、三相相电压值、三相线电压值、有功功率、无功功率、视在功率、电度、频率、功率因数等电网参数值，并对系统所采集到的数据进行处理、显示、存档和报表自动打印，即时显示事件记录和故障记录，并提供声光报警。
西格玛监控系统在通讯方面具有很强的开放性，它可以很方便地通过现场总线与高压系统、变压器温控装置、发电机的智能接口相连，实现数据通讯功能。
同时西格玛监控系统提供标准的RS485接口向上连接到BA系统。
西格玛监控系统还能为用户提供变电站内各种电气图纸和元件清单，极大地方便用户进行技术管理和物料管理。
西格玛监控系统使用十分简单，它不需要用户掌握太多的计算机知识，同时系统能够引导用户进行一系列的操作、识别和二次开发工作，是用户实施变电站监控管理的理想工具。
PMAC801A电动机保护控制器（马达保护器/低压综保）参数设定指导目录一、产品设定哪些参数 (1)二、保护参数 (2)三、菜单 (3)四、直接启动模式接线 (11)五、基本设置和常见问题 (12)1.基本设置 (12)2.常见问题处理 (12)一、产品设定哪些参数1）电动机额定电流：电动机铭牌上的额定电流。
2）电动机运行时间：需人工输入，电动机起动多长时间（设定范围0.5-60S）后转入运行状态。
3）保护参数：产品最主要的参数，电动机过流后，延时一段时间切断电动机一次回路，实现对电动机的保护。
见第二章节；常规产品需设定以上参数，一次互感器全部为直接接入。
3）CT变比：间接接入时需设定互感器变比。
注：直接接入指电动机一次电流直接经过互感器，二次直接接入到产品的电流输入端子。
间接接入指电动机一次电流经过两次转换后，接入到产品的电流输入端子；解释如下：电动机的一次电流经过一个互感器变流后，二次电流再经过一只标准的1A/5A互感器变流，最后再把标准互感器的二次电流接入到产品的电流输入端子。
4）电动机额定功率：需欠功率保护时投入。
5）额定电压：电度、欠压，过压，晃电功能时投入。
6）产品地址和波特率：产品带MODBUS通讯时需设定这两个参数；如带PROFIBUS-DP通讯时，只需设定产品地址便可。
7）产品运行模式：直接起动/双向可逆起动/星三角/自耦降压/控制断路器方式等等。
8）双步起动时间：用于星三角/星三角/自耦降压控制的切换时间，以及双向可起动中停车后等待再起动时的时间。
二、保护参数序号保护名称定值泵类风机类屏蔽泵/磁力泵增安防爆电机1.起动超时保护（只在起动过程投入）起动时间6S15S12S6S执行方式跳闸跳闸跳闸跳闸2.过载保护（运行过程中投入）执行方式全部全部全部-曲线速率8129-冷却时间5min30min10min-复位方式自动手动手动-复位热容50%30%30%-3.起动过流保护执行方式跳闸跳闸跳闸跳闸电流定值600%Ie800%Ie800%Ie600%Ie 时间定值2s5s3s2s4.过流堵转执行方式跳闸跳闸跳闸跳闸电流定值300%Ie400%Ie300%Ie300%Ie 时间定值2s5s3s5s5.断相保护执行方式跳闸跳闸跳闸跳闸延时时间2S2S1S2S6.不平衡保护执行方式跳闸跳闸跳闸跳闸不平衡率定值40%40%40%40%延时时间3S5S3S3S7.接地保护执行方式跳闸跳闸跳闸跳闸电流定值100%Ie100%Ie100%Ie100%Ie 时间定值2s3s2s2s8.短路保护执行方式跳闸跳闸跳闸跳闸电流定值600%Ie800%Ie600%Ie600%Ie 时间定值0.5s0.5s0.5s0.5s9.溢出保护执行方式投入投入投入投入10.接触器分断能力判断值600%Ie600%Ie600%Ie600%Ie11.t E时间保护执行方式---跳闸时间定值--- 4.8S注：以上保护为常规电机的保护，须投入；短路保护/溢出保护这两个参数要求塑壳断路器带分励脱扣器功能，否则这二个参数需关闭。

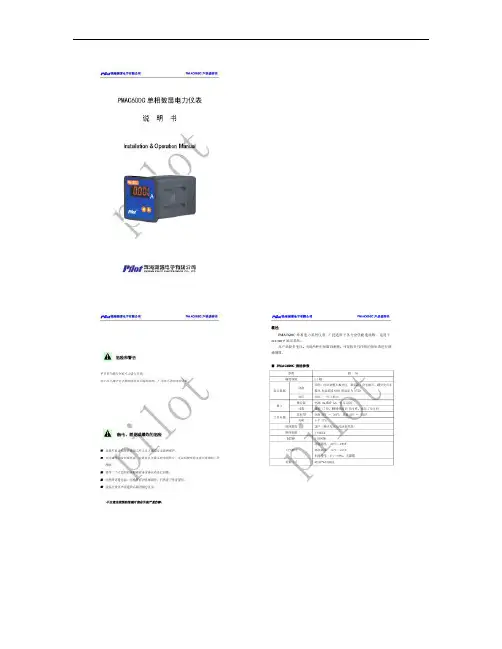

珠海派诺电子有限公司�显示说明 1. PMAC600C 系列仪表采用四位数码管显示；�按键功能 C 产品说明书 PMAC600 PMAC600C 双键：进入/退出设置左键：光标移动右键：数值更改如下图:分别为电流表和电压表的典型显示界面注意：按键仅对于电流表有效�编程 CT 变比在显示界面下按住双键不放，直至进入到设置界面，松开按键。
在设置界面下，左键用来移动光标，右键更改光标处的数值，当修改完毕，则按住双键不放，直至回到显示界面，松开按键，此时修改值已被保存。
若有用户 CT 变比为 400/5 ，则此时应设定为 80，可按如上述说明进行操作； 1. 在显示界面下按住双键不放，直至进入到设置界面，松开按键。
3. 按左键并快速松开移动光标；4. 按右键并快速松开修改光标对应处数值： 5．长按双键至退出编程，松开，CT 设置完毕按键仅用于修改 CT 注意：CT 最大值可以修改至 9999，出厂默认为 1。
2. 按右键并快速松开修改光标对应处数值：�注意事项 1. 当仪表采用 1A 额定输入时，CT 变比数值若超过 9999，采用 5A 额定输入时，CT 变比数值若超过 2000，则可能不能正确显示所测量数值。
2. 当显示的数值大于最大值时显示溢出标志 OVER ；电流最大值为 9999A。
珠海派诺电子有限公司 C 产品说明书 PMAC600 PMAC600C 声明：���本手册中所提供信息可不经事先通知进行修改。
珠海派诺电子有限公司对所述信息保留解释权。
敬请参阅： 技术咨询：159******** 售后服务：159******** 珠海派诺电子有限公司地址：珠海市唐家高新区创新一路创软科技园A3 栋邮编：519080 电话：0756-******* 3629687 传真：0756-******* 3629700。

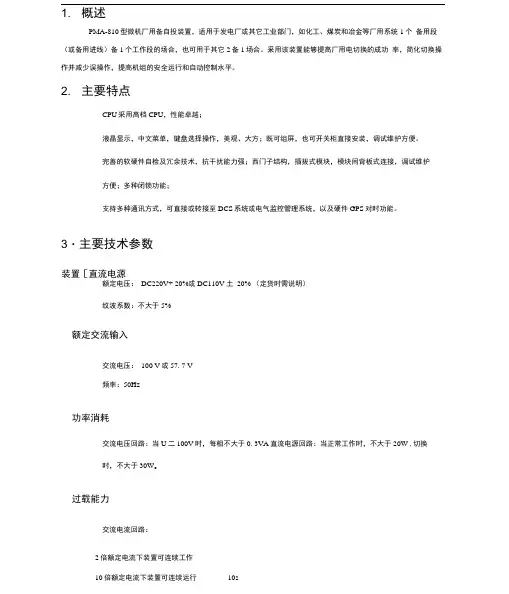

1. 概述PMA-810型微机厂用备自投装置，适用于发电厂或其它工业部门，如化工、煤炭和冶金等厂用系统1个备用段（或备用进线）备1个工作段的场合，也可用于其它2备1场合。
釆用该装置能够提高厂用电切换的成功率，简化切换操作并减少误操作，提高机组的安全运行和自动控制水平。
2. 主要特点CPU采用高档CPU，性能卓越；液晶显示，中文菜单，键盘选择操作，美观、大方；既可组屏，也可开关柜直接安装，调试维护方便。
完善的软硬件自检及冗余技术，抗干扰能力强；西门子结构，插拔式模块，模块间背板式连接，调试维护方便；多种闭锁功能；支持多种通讯方式，可直接或转接至DCS系统或电气监控管理系统，以及硬件GPS对时功能。
3・主要技术参数装置［直流电源额定电压：DC220V+ 20%或DC110V 土20% （定货时需说明）纹波系数：不大于5%额定交流输入交流电压：100 V或57. 7 V频率：50Hz功率消耗交流电压回路：当U二100V时，每相不大于0. 3VA直流电源回路：当正常工作时，不大于20W ,切换时，不大于30W o过载能力交流电流回路：2倍额定电流下装置可连续工作10倍额定电流下装置可连续运行10s交流电压回路：1. 5倍额定电压下装置可连续工作测量精度刻度误差：不大于土1%温度变差：在工作环境温度下，不大于土1%综合误差：不大于土2%输出接点容量跳合闸出口：DC220V、5A信号：DC220V 5A时钟精度装置不仅自带时钟，还可通过通信进行对时，而且有GPS天文时钟硬件同步接口，与GPS进行精确对时，误差＜lmso绝缘性能绝缘电阻装置带电部分和非带电部分及外壳之间以及电气上无关联的各电路之间开路电压500V的兆欧表测量其绝缘电阻值，正常试验大气条件下，各等级的回路电阻不小于100M Q o介质强度在正常试验大气条件下，装置能承受频率50HZ ,电压2000V历时1分钟的工频耐压试验而无击穿闪络及元件损坏现象。
许继电气股份有限公司FCK-801A微机测控装置技术使用说明书2007.12 2说明书版本号：ver 1.0许继电气有限公司保留对本说明书进行修改的权利。
3前言1、概述FCK-801A系列测控装置是适用于500kV及以下电压等级的间隔层测控单元，具有全范围高精度测量、高可靠性控制、完备的间隔层监视、间隔层逻辑自锁互锁、程序化控制等功能特点，支持IEC 60870-5-104/IEC 61850协议。
2、产品特点2.1 全范围的高精度测量通过对误差来源的分析，得到误差主要是由于电流互感器的励磁电流引起，针对此建立了补偿电流互感器传递产生的幅值和相位误差的数学模型，构造动态补偿二次TA传递误差的算法，彻底解决了小电流测量误差大的问题，提高测量精度，在全范围内都保证0.2%。
(专利号：200610017752.4)2.2 间隔层的逻辑闭锁功能不依赖于站控层的间隔层逻辑自锁和互锁功能；迅捷配置功能，利用专有的图形化的配置工具，一个鼠标就可完成所有配置工作，如图1所示：4图1 闭锁逻辑一键配置工作界面2.3 VLD可视化逻辑编程工具测控设备上实现可视化逻辑编程，采用了统一的逻辑关系图解析和独特的编译技术，保护源代码完全由软件机器人自动生成，正确率100%，杜绝了人为原因产生软件BUG。
3、关键技术指标3.1 测量精度I、U: ≤0.2%;P、Q：≤0.5%;3.2 站内SOE分辨率：≤1 ms。
4、专利技术利用电流互感器二次测量电流动态补偿其传递产生的幅值和相位误差(专利号：200610017752.4)5目录第一篇技术说明 (7)1 概述 (7)2 主要功能特点 (7)3 主要技术指标 (7)第二篇功能和原理 (10)4 基本功能 (10)5 可选配的功能 (11)6 关于检修压板的说明 (14)第三篇装置硬件 (15)7 结构与安装 (15)8插件介绍 (15)9插件的后端子说明 (17)第四篇整定值说明 (19)10 整定值表 (19)第五篇使用说明 (23)11前面板介绍 (23)12 人机界面介绍 (24)第六篇调试说明和运行维护 (38)13 调试说明 (38)14 运行维护 (39)附录通道配置表 (40)6第一篇技术说明1 概述FCK-801A微机测控装置主要是为500kV及以下电压等级的变电站自动化系统开发的间隔层测控单元，另外也可以单独作为普通测控装置使用。
PMAC®802低压电动机保护控制器MODBUS串行通信协议V1.0ZHUHAI PILOT TECHNOLOGY Co.,Ltd珠海派诺科技股份有限公司目录第一章简介 (3)1．1 串行通讯协议的目的 (3)1．2 MODBUS通讯协议的版本 (3)第二章PMAC®802-MODBUS 串行通信协议详细说明 (3)2．1 PMAC®802-MODBUS协议基本规则 (3)2．2 传送模式 (3)2．3 MODBUS包裹结构描述 (3)2．4 网络时间考虑 (4)2．5 异常响应 (4)2．6 广播命令 (5)第三章通讯包裹 (5)3．1 读寄存器（功能码03） (5)3．2 写寄存器（功能码16） (5)第四章计算CRC-16 (6)第五章PMAC®802寄存器说明 (7)5．1实时数据寄存器 (7)5．2 设备参数寄存器 (12)5．3 保护整定参数寄存器 (14)5．4 控制寄存器 (17)5．5 故障记录寄存器 (17)5．6 时钟寄存器 (18)5．7 欠压重启动功能寄存器 (18)第一章简介通信协议详细地描述了PMAC®802在MODBUS通讯模式下的输入和输出命令、信息和资料，以便第三方使用和开发。
1.1 串行通讯协议的目的通信协议的作用使信息和资料在上位机（主站）和PMAC®802之间有效地传递，它包括：1）允许主站访问和设定所接PMAC®802的全部设置参数；2）允许访问PMAC®802的所有测量资料和事件纪录。
1.2 MODBUS通讯协议的版本该通讯协议适用于本公司已经出厂的所有各种版本的PMAC®802仪表，对于日后的系列若有改动会加以特别说明。
第二章PMAC®802-MODBUS 串行通信协议详细说明2.1 PMAC®802-MODBUS协议基本规则以下规则确定在RS485（或者RS232C）回路控制器和其它RS485串行通信回路中设备的通信规则：1）所有RS485回路通信应遵照主/从方式。
SmartPM3000中低压配电管理系统操作说明书@珠海派诺科技股份有限公司1目录第一章系统运行环境 (4)1.1系统硬件配置 (4)1。
2系统的运行环境 (4)1.3打印机设置 (4)第二章系统基本操作 (5)2。
1系统登陆与退出 (5)2。
1。
1 系统登陆 (5)2。
1.2 系统退出 (5)2。
2系统画面操作 (6)2.2.1 主菜单进入 (6)2。
2.2 菜单栏 (8)2。
2。
3 工具栏及右键菜单 (10)2。
3告警显示 (11)第三章主画面功能模块 (12)3.1配电模拟图 (12)3.2楼层配电 (13)3.3实时数据 (13)3。
4历史数据 (14)3。
5事件查询 (14)3.6系统结构 (15)3.7用户管理 (16)3。
8报表打印 (17)3.9维护说明 (17)第四章主控台功能模块 (17)4。
1画面调用 (17)4。
2实时数据 (18)4.3历史数据 (18)4.4运行日志 (19)4。
5报表输出 (20)4。
6系统工具 (21)4。
7系统登陆/关闭系统 (22)第五章系统恢复 (23)2第六章系统运行中注意事项 (25)6。
1避免开过多的窗口 (25)6.2避免使用系统工具 (25)6.3避免无意义的操作 (25)6.4避免对进程的误删除 (25)6。
5避免试图关闭告警窗口 (25)6。
6常见故障及排除 (26)3第一章系统运行环境SmartPM中低压配电管理系统是一个功能齐全、使用灵活而且扩展性极强的一个系统。
在其设计之初，便以性能可靠、使用方便、功能丰富为宗旨.整个系统由多个运行模块所组成，按多进程、多任务的设计思想进行设计，在使用和维护上都非常方便。
用户首先需要很好地掌握各个模块的性能和相关方面的电脑知识,才能更好地使用及维护系统。
1。
1系统硬件配置SmartPM中低压配电管理系统一般是在PentiumIV级以上的PC机上运行，也可运行于PentiumIII级PC机上。
目 录一、概述 (1)二、主要技术参数 (2)三、型号规格 (3)四、执行机构外形及安装尺寸 (7)五、执行机构的接线 (15)六、开箱和产品的陈套性 (20)七、运输和贮存 (20)八、质量承诺 (20)一、概述AI、MI系列智能型电动执行机构是在引进产品ROTORK A、M系列电动执行机构的基础上，采用当今最先进的超大规模数字集成电路研制而成的新一代智能化、数字化、中/英文菜单显示、遥控操作的电动执行机构。
使用红外线遥控器可安全、快捷地对执行机构力矩值、限位以及其它所有控制、指示和保护功能进行设定。
本产品执行的标准代号及名称：Q/YXBM 233 -2004《ID系列智能型电动执行机构》。
1、AI、MI智能型电动执行机构的主要特点：经典的机械力矩传感器，性能稳定、工作可靠脉冲数字化的霍尔效应位移传感器精度等级高，适应性强采用超大规模的集成芯片，使执行机构具备了强大的功能提供中文、英文切换菜单。
菜单式操作，凸现了调试简单、操作方便的优点非侵入式设计——采用双密封结构、无贯通轴设计，无需打开电气端盖即可通过遥控器进行设定和调试，是防护等级IP68的绝对保证2、AI、MI智能型电动执行机构的功能：遥控器设定功能执行机构阀位指示显示功能行程限位保护功能力矩限位保护功能状态指示触点功能1)中途限位 4）执行器正在运行 7）远程控制 10）手轮操作中 13）行程中力矩跳断 2)执行器正在打开 5）就地停止 8）开阀联锁 11）开阀力矩跳断3)执行器正在关闭 6）就地控制 9）关阀联锁 12）关阀力矩跳断阀门报警功能控制系统报警指示1)过力矩报警功能 2)堵转报警功能 a 、关方向过力矩 a 、关方向堵转 b 、开方向过力矩 b 、开方向堵转 c 、全方向过力矩 c 、全方向堵转1)紧急事件（ＥＳＤ）报警 2)断信号报警执行机构报警指示1)电机过热报警 3)内电源故障报警 5）内部系统故障报警 7）就地接线故障报警 2)电池电量过低报警 4)电源缺相报警 6）阀位信号掉失保护 瞬间反向保护功能就地控制电动/自保持选择功能触点方式选择功能外部联锁设置功能条件控制设置功能两线控制设置功能力矩旁路设置功能ESD超越保护功能中断设置功能附加指示触点功能3、AI、MI智能型电动执行机构的工作原理：AI、MI系列多转式智能型电动执行机构由三相异步电动机驱动，通过蜗轮蜗杆减速，带动空心输出轴转动输出转矩。
JFY-801使用说明书一、产品概述本产品是一款智能型电动机综合保护器，是传统热继电器的升级换代产品。
该产品采用数字处理技术，高亮度LED显示，通过内置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在过载、欠载、缺相、三相电流不平衡等故障。
当发生上述故障时，内部继电器触点断开，切断电动机电源。
二、主要功能●电流显示●过载保护●欠载保护●缺相保护●三相不平衡保护●自动恢复●故障电流锁定●内置时间继电器功能三、主要技术指标四、操作指南●查看A、B、C三相电流正常工作时显示的是三相平均电流，按“Sel”键可以切换显示A、B、C三相电流。
发生过载、欠载、缺相、三相不平衡等故障时显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为0）。
●电动机额定电流值设置（整定电流）长按“Sel”键2秒，显示“设定”，用“”或“”键改变设定值（按住“”或“”键不放可连发），设置好后按“Sel”键退出设置状态。
●告警（保护）状态恢复发生过载、欠载、缺相或三相不平衡等告警时，会在显示屏上闪烁显示“过载”、“欠载”、“缺相”、“不平衡”等字样，继电器断开，并且锁定在断开状态。
这时只要按“”或“”键即可从保护锁定状态恢复。
●参数设置在显示电流的状态下，长按“”键5秒，进入参数设置状态，这时显示器上显示“Fxx”，其中xx是两位数字，表示参数代码。
用“”或“”键可选择参数代码，按“Sel”键则显示该参数代码对应的参数值，这时再用“”或“”键即可对参数值进行设置，设置完成后再按“Sel”键，回到显示参数代码状态。
公司管理团队是一支朝气逢勃、事业心强、积极向上、能打硬仗的队伍。
：为中国电力自动控制与保护产业做出贡献、创造奇迹。
以人为本，纳贤招才、广交朋友、借船出海、研发最好的产品、提供一流的服务。
本公司还将实行了质量、售后问题，一年保修，包换。
签订合同，安全放心。
内部参数代码如下表所示：五、基本工作原理●电流检测通过内置的电流互感器检测负载电流，所以被保护电机的三根相线必须分别穿过电流互感器的三个小孔。
４

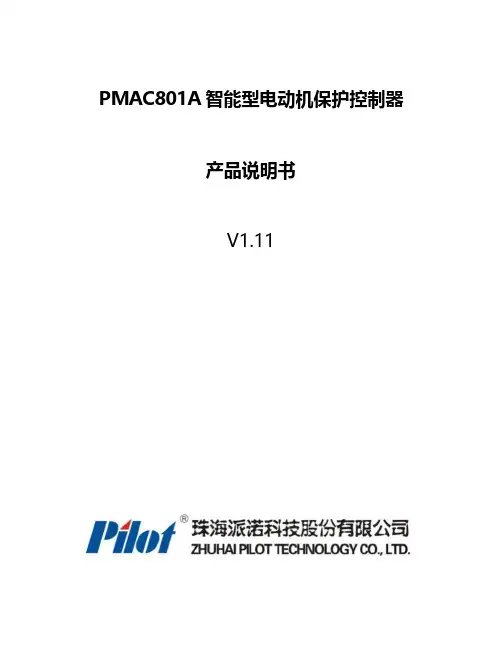

目录
第1章产品介绍 (1)
1.1设计说明 (1)
1.2产品特点 (1)
1.3产品构成 (2)
第2章技术参数 (3)
2.1系统参数 (3)
2.2符号对照表 (3)
2.3测量数据范围和精度 (3)
2.4保护数据范围和精度 (4)
2.5电磁特性 (4)
2.6使用环境 (4)
第3章结构尺寸和安装方式 (5)
3.1控制器主体外形尺寸 (5)
3.2显示模块外形尺寸和安装示意图 (6)
3.3CT模块外形尺寸 (7)
3.4漏电CT外形尺寸 (9)
3.5模块之间连接示意图 (12)
第4章控制器功能配置 (13)
4.1功能配置 (13)
第5章电动机控制及其他功能 (16)
5.1电动机运行状态的划分 (16)
5.2启停操作 (16)
5.3保护/控制 (16)
5.4故障信息输出 (16)
5.5复位方式 (16)
5.6失电自诊断 (17)
5.7紧急停车 (17)
第6章显示模块 (18)
6.2主要功能 (19)
第7章各个模块端子及功能说明 (29)
7.1主体模块 (29)
7.2CT模块（二次侧额定输出为M V级别电压） (31)
第8章电机参数设置 (33)
8.1电动机额定电流 (33)
8.2电动机额定电压 (33)
8.3电动机额定功率 (33)
8.4电动机主回路CT变比（增加一级CT时） (33)
8.5接触器最大分断电流 (33)
8.6装置运行模式 (33)
8.7双步启动时间 (34)
8.8DI控制权限 (34)
8.9额定频率 (34)
8.10模拟量输出 (34)
8.11模拟量输出倍数 (34)
第9章保护参数整定 (36)
9.1描述 (36)
9.2启动超时保护 (36)
9.3启动过流保护 (36)
9.4过载保护 (37)
9.5T E时间保护 (39)
9.6过流堵转保护 (41)
9.7断相保护 (41)
9.8不平衡保护 (41)
9.9短路保护 (42)
9.10接地保护 (43)
9.11漏电保护 (43)
9.12欠载保护 (44)
9.13外部故障保护 (44)
9.15过压保护 (45)
9.16欠压保护 (45)
9.17欠功率保护 (46)
9.18模拟量输入保护 (46)
9.19相序保护 (46)
9.20TV断线保护 (46)
9.21接线检查 (47)
(47)
９．２２ 溢出保护
第10章控制参数设置 (48)
10.1欠压重启动 (48)
10.2自启动 (48)
第11章系统参数设置 (50)
11.1通讯设置 (50)
11.2时间设置 (50)
11.3语言设置 (50)
11.4清除记录 (50)
第12章开关量输入和继电器输出配置 (51)
12.1保护模式 (51)
12.2直接启动模式 (51)
12.3双向可逆启动模式 (51)
12.4控制断路器模式 (52)
12.5星/三角启动和自耦变压器启动两继电器模式 (52)
12.6星/三角启动和自耦变压器启动三继电器模式 (53)
第13章典型运行模式接线 (54)
13.1保护模式接线 (54)
13.2直接启动模式接线 (55)
13.3双向可逆启动模式接线 (56)
13.4控制断路器模式 (57)
13.5星/三角启动两继电器模式接线 (58)
13.6星/三角启动三继电器开环模式接线 (59)
13.7星/三角启动三继电器闭环模式接线 (60)
13.8自耦变压器启动两继电器模式接线 (61)
13.9自耦变压器启动三继电器开环模式接线 (62)
13.10自耦变压器启动三继电器闭环模式接线 (63)
附录A基本设置和常见问题 (64)
1.基本设置 (64)
2.常见问题处理 (64)
附录B订货信息 (66)
1.控制器主体订货信息 (66)
1
2
3
4。
