建筑总平面设计概述ppt(52张)

  • 格式：ppt
  • 大小：4.92 MB
  • 文档页数：52

下载文档原格式

  / 52

合集下载

建筑总平面图 ppt课件

建筑总平面图 ppt课件

PPT课件
返回子目录 返回11主目录
4 坐标标注
新建筑物的定位方式有三种： 利用新建建筑与原有建筑或道路中心线的
距离确定新建建筑的位置 利用施工坐标确定新建建筑物的位置 利用大地测量坐标确定新建建筑的位置
PPT课件
返回子目录 返回12主目录
4 坐标标注
测量坐标网应画成十字交叉线，坐标代号 用“X，Y”表示；
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我 笨，没有学问无颜见爹娘 ……”
• “太阳当空照，花儿对我笑，小鸟说早早早……”
一 总平面图的用途
建筑总平面图是将新建工程四周一定范围内的新 建、拟建、原有和拆除的建筑物、构筑物连同其 周围的地形、地物状况用水平投影方法和相应的 图例所绘出的图样在基地范围内的总体布置图。
PPT课件
返回子目录 返回16主目录
三 总平面图读图示例
PPT课件
返回17主目录
标高要标注新建建筑物首层室内地面上表 面及室外地面的绝对标高，
PPT课件
返回子目录 返回15主目录
6 其他内容
在总平面图上用风向频率玫瑰 图表示建筑物的朝向，箭头所 指的方向为北向，风玫瑰图中 细实线表示全年的风向，虚线 表示7、8、9三个月份的夏季 风向。
地形复杂的应标出等高线，表 示该地区的地形情况
施工坐标网应画成网格通线，坐标代号用 “A，B”表示。
坐标网格应以细实线表示，一般画成 100×100m或50×50m的方格网。
表示建筑物位置的坐标，宜标注其三个角 的坐标 。
PPT课件
返回子目录 返回13主目录
4 坐标标注
PPT课件
返回子目录 返回14主目录
5 尺寸与标高
总平面图尺寸、标高均以米为单位，并应 至少保留小数点后两位，不足时以“0”补 齐。

第二篇建筑总平面设计及建筑总平面设计的位置精品PPT课件

第二篇建筑总平面设计及建筑总平面设计的位置精品PPT课件

②日照间距 为了保证房屋内有一定的日照时间，建筑
物彼此互不遮挡所必需具备的距离。
建筑物的日照间距计算公式为： L=H × ctgα× cosβ
③风向因素
风向影响建筑的朝向，一般可借助当地风玫瑰图 所示的主导风向来考虑建筑的朝向。
④小气候因素
小气候是由于基地及周围环境的一些具体条件如 地形、植被情况、周围环境中的建筑物等具体条 件的影响，基地内的具体气候条件会在整个地区 气候条件的基础上有所变化。
2）场地道路的组织
a.场地道路系统的基本形式 人车分流的道路系统、 人车混行的道路系统、 人车部分分流的道路系统
b.场地道路布局的基本形式 环状式、 尽端式、 综合式
4
3
1
2
2
1-主楼；2-广场；3-停车场；4-运动场
韩国中央传播管理所济州分所
车行路
人行路
某居住区图道路系统示意图
内 环式
环通式
限定了某一项目只能在某一允许的区域内选择其 基地地块。
限定了某地块只能做一定性质的使用，而不能随 意开发建设。
（2）对用地范围的控制 几个专业名词：
道路红线：城市道路用地的规划控制边界线，一般由城市规 划行政主管部门在用地条件图中标明。
蓝线：城市规划管理部门按城市总体规划确定长期保留 的河道规划线。
建筑形态的控制是为保证城市整体的综合环境质量， 创造地域特色、文化特质、和谐统一的城市面貌而确定 的，主要针对文物保护地段、城市重点区段、风貌街区 及特色街道附近的场地，并根据用地功能特征、区位条 件及环境景观状况等因素，提出不同的限制要求。
除上述四点外，规划中对建筑高度、交通出入口的 方位、建筑主要朝向、主入口方位等方面的要求，在建 筑总平面设计中也应同时予以满足。

第二篇建筑总平面设计及建筑总平面设计的位置精品PPT课件

第二篇建筑总平面设计及建筑总平面设计的位置精品PPT课件

三、建筑与城市规划的关系
城市规划包括总体规划和详细规划两个阶段： a.总体规划阶段的城市规划纲要，总体规划； b.详细规划阶段的控制性详细规划、修建性详细规
划。
1、城市规划的要求
城市规划对于建筑总平面的设计要求一般包括：
（1）对用地性质和用地范围的控制；
（2）对于容积率、 建筑覆盖率、 绿地率、 建筑高度、 建筑退界距离等方面指标的控制；
②日照间距 为了保证房屋内有一定的日照时间，建筑
物彼此互不遮挡所必需具备的距离。
建筑物的日照间距计算公式为： L=H × ctgα× cosβ
③风向因素
风向影响建筑的朝向，一般可借助当地风玫瑰图 所示的主导风向来考虑建筑的朝向。
④小气候因素
小气候是由于基地及周围环境的一些具体条件如 地形、植被情况、周围环境中的建筑物等具体条 件的影响，基地内的具体气候条件会在整个地区 气候条件的基础上有所变化。
城市绿化线：在城市规划建设中确定的各种城市绿地的边界 线。
紫线：古建筑及遗址保护范围界限。
建筑控制线： 建筑物基底位置的控制线，是基地中允许建造建
（构）筑物的基线。
（3）对用地强度的控制
通过对容积率、建筑密度最大值和绿地率最小值的 限定，可将基地的使用强度控制在一个合适的范围之内。
（4） 建筑形态
（3）对交通出入口的方位规定。
（1）对用地性质的控制
总体规划对规划区域中各块用地的用地性质有明确 限定，规定了它的适用范围，决定了用地内适建、不 适建、有条件可建的建筑类型。
城市用地划分为10大类、46中类、73小类。
R-居住用地、 C-公共设施用地、 M-工业用地、 W-仓储用地、 T-对外交通用地、 S-道路广场用地、 U-市政公用设施用地、G-绿地、P-特殊用地、 E-水域和其他用地。

建筑总平面图[优质ppt]

建筑总平面图[优质ppt]
地形复杂的应标出等高线，表 示该地区的地形情况
返回子目录 返回主目录
三 总平面图读图示例
返回主目录
畅想网络 Imagination Network 感谢观看！
文章内容来源于网络，如有侵权请联系我们删除。
表明新建房屋的位置、朝向、与原有建筑物 的关系，以及周围道路、绿化、给水、排水、供 电条件等方面的情况，作为新建房屋施工定位、 土方施工、设备管网平面布置，安排在施工时进 入现场的材料和构件、配料堆放场地、构件预制 的场地以及运输道路等的依据。
返回主目录
二 总平面图的内容及图示方法
1. 图 线 2. 比 例 3. 图 例 4. 坐标标注 5. 尺寸与标高 6. 其他内容
返回子目录 返回主目录
4 坐标标注
测量坐标网应画成十字交叉线，坐标代号 用“X，Y”表示；
施工坐标网应画成网格通线，坐标代号用 “A，B”表示。 坐标网格应以细实线表示，一般画成 100×100m或50×50m的方格网。 表示建筑物位置的坐标，宜标注其三个角 的坐标 。
返回子目录 返回主目录
返回主目录
1 图线
在总平面图中的每个图样的线型，应根据 其所表示的不同重点，采用不同的粗细线 型。主要部分选用粗线，其他部分选用中 粗线和细线。例如，绘制总平面图时，新 建建筑物用粗实线；绘制管线综合图时， 管线采用粗实线。
返回子目录 返回主目录
2 比例
总平面图包括的范围较大，绘制时的比 例一般都比较小，一般采用1：500、 1：1000、1：2000的比例。 总平面图上标注的尺寸，一律以米为单位， 保留两位小数。
返回子目录 返回主目录
图例
常用总平面图图例采用《建筑制图》规范 中采用的图例，如图中采用规范中没有的 图例，则应在总平面图下面详细说明。

建筑平面设计概述(共73张PPT)

建筑平面设计概述(共73张PPT)
3.设计要求
（1）门厅在建筑平面组合中应处于明显、 居中和突出的位置，一般应面向主干道， 使人流出入方便。 （2）解决好人流组织问题，要求导向明确， 人流组织通畅，不交叉、不适回，避免出现拥 挤堵塞和相互干扰现象。
3.4 交通联系部分的平面设计门厅
（ 3 ）具有良好的采光、通风条件、室内 气氛、空间比例和室内装修方面应很好 加以处理。 （ 4 ）按防火规范要求，门厅对外出入口 的宽度不得小于通向该门厅的走廊、楼 梯等疏散通道宽度的总和。

3.4 交通联系部分的平面设计门厅

不同性质建筑的门厅又有一些特殊的功能 要求。 如学校建筑的门厅要布置板报、宣传栏、 布告栏等； 旅馆的门厅兼有休息、会客、接待、登记、 小卖等功能； 医院门诊部门厅设置有挂号、取药、收费 等部分。
3.4 交通联系部分的平面设计门厅
1. 面积

门厅的面积因其使用特点所决定，不能 像确定使用房间那样根据人数、家具等 简单确定，而应根据各类建筑的使用性 质、规模及质量标准等因素来确定。 设计时可根据经验和对同类建筑调研或 参考有关面积定额指标确定。
3.4 交通联系部分的平面设计楼梯

不同的楼梯形式适合于不同的场合。 要综合考虑它的使用功能、艺术效 果以及造价等因素。图2-30、31
3.4 交通联系部分的平面设计
三、台阶与坡道、电梯及自动扶梯
（一）台阶与坡道

由于建筑物外部和内部地面标高不同， 在建筑物入口处常设置台阶或坡道。 建筑物内部地面有高差处也用台阶连 接。
一股人流通行宽度550～600mm，一般走廊均 考虑双向人，故走廊的最小净宽≥ 1100 ～ 1200mm； 公共建筑应满足三股人流通行，净宽大于 1500mm。

《总平面说明总平面》课件

《总平面说明总平面》课件
设施管理
建立完善的设施管理制度和维护体系，确保设施 的正常运转和安全可靠。
03
总平面布局
功能分区
办公区
提供员工日常办公的场 所，需考虑办公桌椅、 电脑、文件柜等设施的
布局。
会议区
用于召开各种会议，需 配置投影仪、音响设备
、桌椅等设施。
休息区
为员工提供休息和放松 的场所，可设置沙发、
茶几、咖啡机等。
动线规划
品牌展示
设计流畅的顾客动线，便于顾客轻松逛完 整个商业中心，同时设置便捷的物流通道 。
为商家提供有吸引力的展示空间，突出品 牌特色和形象，提升商业价值。
城市公园总平面设计
总结词
城市公园总平面设计应注重生态保护、 景观营造和游憩功能的实现，为市民提
供休闲放松的场所。
景观营造
通过植物配置、地形处理、建筑小品 等手段，营造优美的景观效果，提升
符合城市规划要求
01
总平面规划应与城市规划相协调，符合城市发展目标和规划原
则。
促进城市发展
02
通过合理的总平面规划，优化城市空间布局，完善城市功能，
推动城市经济发展。
节约集约用地
03
在满足功能需求的前提下，合理利用土地资源，提高土地利用
效率。
与相邻地块的关系
协调风貌
与相邻地块保持风貌上的协调，避免突兀和不和谐。
公共设施
规划配套的公共设施，如幼儿园、超 市、休闲设施等，提高居民生活便利 性。
交通流线
合理组织小区内外的交通流线，设置 人行道、车行道和停车位，确保交通 安全和顺畅。
商业中心总平面设计
总结词
空间布局
商业中心总平面设计需满足商业活动的多 样性和人流量大的特点，注重空间布局、 动线规划和品牌展示。

建筑施工图建筑总平面图PPT课件

建筑施工图建筑总平面图PPT课件
建筑施工图建筑总平面图ppt课件
本讲主要内容： 建筑总平面图
建筑总平面图
较大范围内的建筑群和其他工程设施的水 平投影图。是整个工程的总体布局图。建筑总 平面图的绘制应遵守《总图制图标准》GB/T 50103-2001中的基本规定。
画法要求
建筑设计说明 建筑总平面图 建筑平面、立面、剖面图 建筑详图
建筑详图特点
比例较大：常用1: 50, 1: 30, 1: 25, 1: 20, 1:10, 1: 5,1: 2, 1: 1等比例绘制。 尺寸标注齐全、准确，文字说明具体清楚
建筑详图
楼梯详图、外墙详图、 厨房详图、卫生间详图、 其他详图等
楼梯详图
通常楼梯为双 跑平行楼梯， 每层由两个梯 段和一个休息 平台组成
画法要求
4.尺寸标注 三道尺寸
5.投影要求 清楚表达轮廓线 6.索引符号及图例 7.其他标注
底 层 平 面 图
标 准 层 平 面 图
屋 顶 平 面 图
画图步骤
门窗表
门窗大样
建筑立面图
建筑立面图是房屋不同方向的立面正投影图。 建筑立面图主要表明建筑物的体型和外貌，以及 外墙面的面层材料、色彩，女儿墙的腰线、勒脚 等饰面做法，阳台的形式及门窗布置、雨水管位 置等。
建筑剖面图形成
Байду номын сангаас 画法要求
1.比例 1：100、1：150等
2.定位轴线
3.图线 分线型、线粗（粗、中粗、细）
画法要求
4.尺寸标注 尺寸等
5.投影要求 6.其他标注
标高、各层尺寸、总高
清楚表达轮廓线 索引符号等
读图举例
右图是按底 层平面图中 1-1剖切位 置绘制的
作图步骤
建筑详图

总平面图PPT课件

总平面图PPT课件
相关读图之要点。
- 上页 下页 回总目录 回子目14录
A15A0.00
XXX总平面图
B
当房屋与网格线平行时,对角标注 坐标;不平行时要标注三点的坐标.
北 拆除的建筑物
B50.00 B100.00
19.60
B150.00 B200.00
A100.00 围墙
楼层数
道路
34.60 52.30
A86.83
11
4、标注（续）
⑷ 指北针
北
指北针规定画法 φ24， 0.25b 指针尾部宽为3
指北针
⑸ 房屋的楼层数 建筑物图形右上角的小黑点数或数字
⑹ 建筑物、构筑物的名称 宜直接标注在图上，必要时可
列表编注（编号圆为φ6，细-实线，0.25b） 。
12
4、标注（续4）
⑺ 风（向频率）玫瑰图
风向频率玫瑰图在8个或16个方位线上

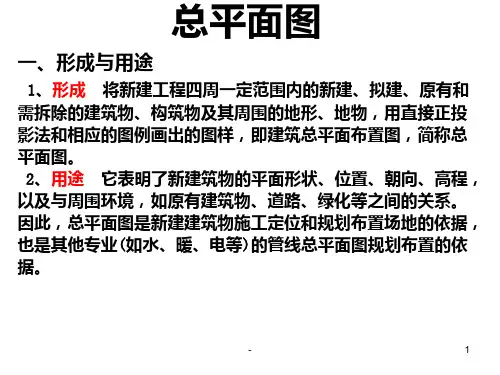

总平面图一形成与用途形成将新建工程四周一定范围内的新建拟建原有和需拆除的建筑物构筑物及其周围的地形地物用直接正投影法和相应的图例画出的图样即建筑总平面布置图简称总平用途它表明了新建筑物的平面形状位置朝向高程以及与周围环境如原有建筑物道路绿化等之间的关系
总平面图
一、形成与用途
1、形成 将新建工程四周一定范围内的新建、拟建、原有和 需拆除的建筑物、构筑物及其周围的地形、地物，用直接正投 影法和相应的图例画出的图样，即建筑总平面布置图，简称总 平面图。
称为图例）。在较复杂的总平面图中，如用了一些
“国标”上没有的图例，应在图纸的适当位置加以说
明。
-
3
2.总平面图部分图例（国标）
粗实线 8
细实线
中虚线
新建建筑物
原有建筑物

《建筑总平面设计》课件

《建筑总平面设计》课件

建筑物的间距与密度
总结词
建筑物的间距与密度是影响建筑总平面设计的关键因素，它们关系到建筑物的采光、通风、安全和城市景观。
详细描述
合理的建筑物间距可以保证充足的采光和通风，同时避免相互遮挡和拥挤。建筑物密度则应考虑土地利用率、城 市规划和环境质量等因素，过高或过低的密度都会带来不利影响。合理的建筑物间距与密度可以提升城市环境品 质，同时满足人们的生活和工作需求。
建筑安全法规
建筑结构安全
规定了建筑物的结构安全要求，包括抗震、抗风、防火等方 面的设计要求。
建筑设备安全
规定了建筑内的设备安全要求，包括电气、燃气、电梯等方 面的安全规定。
04
建筑总平面设计的实践案例
住宅小区的建筑总平面设计
总结词
注重居住舒适性
VS
详细描述
住宅小区的建筑总平面设计应注重居住舒 适性，合理规划住宅布局，保证充足的日 照和通风，同时考虑绿化和休闲设施的配 置，创造宜居的生活环境。
特点
综合性、系统性、环境协调性、前瞻 性。
建筑总平面设计的重要性
01
02
03
功能需求满足
合理的总平面设计能够确 保建筑群的功能需求得到 满足，提高使用效率。
美学要求实现
通过总平面设计，可以塑 造出和谐、美观的建筑群 形象，提升城市景观。
环境协调
建筑总平面设计需要考虑 与周围环境的协调，保护 生态环境，实现可持续发 展。
供丰富的文化体验空间。
工业建筑的建筑总平面设计
要点一
总结词
要点二
详细描述
满足生产需求
工业建筑的建筑总平面设计应满足生产需求，根据工艺流 程和设备要求进行合理布局。同时，应注重建筑的安全性 、环保性和节能性，提供良好的工作环境，提高生产效率 。

建筑总平面设计教学课件PPT

建筑总平面设计教学课件PPT

某建筑群体布置示意
实用文档
注重环境效果的居住小区规划布局
实用文档
注重环境效果的居住小区规划布局
方案建模
体现规划要求和 设计风格
实用文档
模拟、分析和评价
反馈给建筑师
方案符合要求 局部改进建议
实用文档
日照分析
通风分析
夏季
冬季
夏季
冬季
日照特点
风速分布特点
综合日照和风速分布，分析小区布置的合理性
小区物理环境分析的基本思路
实用文档
实用文档
影响建筑物间距的因素 日照、通风等卫生条件 建筑防火安全要求 高层民用建筑主体部分与其他民用建筑之间
的距离至少保证11m 防止声音和视线干扰： 两排教室长边相对时，间距不得小于25米，
教室长边 与运动场的间距也不得小于25米 道路绿化所需间距 地形利用、建筑空间处理
绿化条件除了在建筑总平面的安排中，应按要求留 出足够的绿化面积外，还要为绿色植物的生长提供 有利的环境
实用文档
建筑物的日照间距计算公式为： L=H × ctgα× cosβ
日照间距的计算： L=H/tanh
实用文档
实用文档
利用楼梯上部的空间进行退台处理，可以减少因日照要求而设置的建筑行间距
实用文档
在规划部门下发的基地蓝图上，基地红线往往在转 折处的枴点上用坐标标明位置。注意该坐标系统是 以南北方向为X轴，以东西方向为Y轴的，数值向北 、向东递进
实用文档
建筑物与基地红线之间存在着如下关系：
1. 建筑物应该根据城市规划的要求，将其基底范围， 包括基础和除去与城市管线相连接的部分以外的埋地 管线，都控制在红线的范围之内。如果城市规划主管 部门对建筑物退界距离还有其他要求，也应一并遵守

《建筑总平面设计》课件

《建筑总平面设计》课件

景观元素：运用植 物、水体、建筑等 元素，丰富景观内 容
色彩搭配：运用色 彩对比，增强景观 的视觉效果
光影效果：利用光 影变化，营造独特 的景观氛围
植物配置与绿化设计
植物选择：根据气候、土壤、光照等条件选择适宜的植物种类 植物布局：根据景观设计风格和功能需求进行合理布局 植物搭配：考虑植物色彩、形态、质感等因素进行搭配，形成丰富的景观效果 植物养护：定期进行浇水、施肥、修剪等养护工作，保证植物生长良好，景观效果持久
景观设计
第五章
景观构成要素
地形地貌：包括山体、水体、植被等自 然要素
建筑布局：包括建筑位置、朝向、间距 等
道路交通：包括道路、停车场、人行道 等
公共设施：包括广场、公园、雕塑等
绿化环境：包括植物配置、绿化覆盖率 等
照明设施：包括路灯、景观灯等
景观设计原则
功能性原则： 满足使用功 能，如交通、 休闲、娱乐 等
●
建筑覆盖率：建筑物占地面积与用地面积之比
●
建筑密度：建筑物占地面积与用地面积之比
●
建筑高度：建筑物最高点与地面之间的垂直距离
●
建筑层数：建筑物的楼层数
●
建筑间距：相邻建筑物外墙之间的水平距离
●
建筑覆盖率：建筑物占地面积与用地面积之比
●
建筑密度：建筑物占地面积与用地面积之比
●
建筑高度：建筑物最高点与地面之间的垂直距离
立面设计应遵循建筑风格和功能要求 立面设计应考虑建筑所处的环境，如地形、气候、文化等 立面设计应注重比例、尺度、色彩、材质等方面的协调 立面设计应注重细节处理，如门窗、阳台、屋顶等部位的设计
材料与色彩运用
材料选择：根据建筑风格和功能需求选择合适的材料，如石材、木材、金 属等
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四、城市规划要求
（四）密度及容量控制
用地强度控制 建筑密度：（建筑总基地面积÷总用地面积）
×100% 建筑系数 容积率： （总建筑面积-地下室面积）÷总用地面积
建筑总平面设计概述(ppt52页)
第 22页
建筑总平面设计概述(ppt52页)
四、城市规划要求
（五）建筑规模控制 （六）绿化控制 绿地率： （绿地面积÷总用地面积）×100%
为保证城市发展的整体利益，建筑总平面图设计 必须满足城市规划的要求，同时应符合国家和地 方有关部门的设计标准、规范、规定，这是设计 的前提条件。
建筑总平面设计概述(ppt52页)
第 15页
建筑总平面设计概述(ppt52页)
四、城市规划的要求
（一）用地控制
对用地范围、建筑范围的控制
用地红线是围起某个地块的一些坐标点连成的线，红线内 土地面积就是取得使用权的用地范围。
3 建筑总平面设计
3.1 3.2 3.3 3.4
建筑总平面设计的概念 建筑总平面的设计要求 建筑总平面设计的条件分析 建筑总平面设计的内容
第 1页
3 建筑总平面设计
建筑总平面图是表明新建房屋所在基地有关 范围内的总体布置，它反映新建房屋、构筑 物等的位置和朝向，室外场地、道路、绿化 等的布置，地形、地貌、标高等以及与原有 环境的关系和邻界情况等。
∠α-太阳高度角；∠β-太阳方位角
南
β
北
（a）太阳高度角和方位角
H L （b）建筑物的日照间距
∠α-高度角；∠β-方位角
第 10页
第 11页
建筑总平面设计概述(ppt52页)
3、 工程地质与水文地质条件
地质情况:地面以下一定深度的土壤特性；土壤和岩石的种 类及组合方式；土层冻结深度；基地所处地区的 地震情况以及地上、地下的一些不良地质现象等。
建筑总平面设计概述(ppt52页)
第 24页
建筑总平面设计概述(ppt52页)
3.4 建筑总平面设计的内容
2、建筑布局 （1）朝向
影响因素：日照时间、自然通风、景观、道路 ■太阳在天空的位置用:高度角和方位角来确定。 ■我国大部分地区将主要房间朝南或南偏东、偏西少许角度。
第 5页
3.3 建筑总平面设计的条件分析 一、自然条件 二、环境条件 三、现状条件 四、规划要求
第 6页
一、自然条件
1、地形地貌 2、气候条件： 建筑物采用的布局形式和平面的基本形态要考虑
寒冷地区的保温或炎热地区通风散热的要求。 寒冷地区的建筑物以集中式布局为宜，利于冬季
保温。炎热地区的建筑采取分散式布局，这种比 较疏松伸展的平面形态，空间灵活通透，以利于 散热和通风组织。
道 路 红 线
第 20页
建筑总平面设计概述(ppt52页)
四、城市规划要求
（二）交通控制 交通出入口的方位、主入口方位等方面的
要求，在建筑总平面设计中也应同时予以满 足。 （三） 建筑高度控制 平均层数=总建筑面积÷建筑总基地面积
建筑总平面设计概述(ppt52页)
第 21页
建筑总平面设计概述(ppt52页)
建筑总平面设计概述(ppt52页)
第 16页
建筑总平面设计概述(ppt52页) 建筑总平面设计概述(ppt52页)
第 17页
建筑总平面设计概述(ppt52页) 建筑总平面设计概述(ppt52页)
第 18页
建筑总平面设计概述(ppt52页) 建筑总平面设计概述(ppt52页)
第 19页
建筑总平面设计概述(ppt52页) 建筑总平面设计概述(ppt52页)
建筑总平面设计概述(ppt52页)
第 23页
建筑总平面设计概述(ppt52页)
3.4 建筑总平面设计的内容
一、总体布局 1、功能分区 功能分区可遵循两条基本思路 ： 一是从内容组织的要求出发，进行功能分区和 组织，比如将性质相近，使用联系密切的内容归于 一区； 二是从基地利用的角度出发，进行用地划分，作 为不同内容布置的用地，比如将用地划分为主体建 筑用地，辅助建筑用地，广场、停车场及绿化庭园 用地等。 在确定分区时，两条思路是交织在一起的，两 方面问题都要考虑。
建筑红线，也称“建筑控制线”，指城市规划管理中，控制城 市道路两侧沿街建筑物或构筑物(如外墙、台阶等)靠临街面 的界线。任何临街建筑物或构筑物不得超过建筑红线。
建筑红线一般后退用地红线一定距离，由规划部门决定。
①征地界限 ②道路红线 ③建筑红线 ④城市绿线 ⑤城市蓝线 ⑥城市紫线 ⑦基地高程 ⑧基地安全
第 2页
建筑总平面图
第 3页
3.1 建筑总平面设计的概念
定义 总平面设计：又称“场地设计” 狭义的场地：建筑物之外的场地 广义的场地：包含建筑物、交通系统、室外活动设
施、绿化景观设施、工程管线等等 俗称 总规
第 4页
3.2 建筑总平面的设计要求
一、建筑总平面的设计要求 使用的合理性 （功能关系、日照、通风、交通联系） 技术的安全性 （火灾、地震、空袭等） 建设的经济性 （建设投资的最大经济利益） 建设的可持续发展性 环境的整体性 二、总平面图设计的依据和方法 正确处理建筑与城市总体规划的关系 正确处理建筑与周围环境的关系 正确处理建筑与场地的关系
第 7页
第 8页
一、自然条件
2、气候条件 （1）风象：风向、风向频率、风速、风级 长江中、下游及华南广大地区，建筑主体应朝 向夏季风主导方向 淮河——秦岭以北，应避开冬季主导风向 （2）日照（我国大部分地区采用南北向） 太阳高度角和方位角、日照标准、日照间距 （3）气温 （4）降水
第 9页
日照间距
2、周围环境条件 物质环境、基础设施条件
建筑总平面设计概述(ppt52页)
第 13页
建筑总平面设计概述(ppt52页)
三、现状条件
1、建筑物和构筑物现状 2、基础设施条件 3、场地绿化与植被现状 4、场地社会经济条件
建筑总平面设计概述(ppt52页)
第 14页
建筑总平面设计概述(ppt52页)
四、城市规划要求
水文情况:河、湖、海、水库等各种地表水体的情况和地下 水位情况。
场地的地质、水文条件关系到场地中建筑物位置的选 择和地下工程设施、管线的布置方式及地面排水的组织方 式。
建筑总平面设计概述(ppt52页)
第 12页ห้องสมุดไป่ตู้
建筑总平面设计概述(ppt52页)
二、环境条件
1、区域环境条件 位置、交通条件、生态环境
