建筑平面的设计38页PPT
表演飞车走壁的杂技厅，多采用盆状； 影剧院、体育馆的观众厅考虑声学的要求， 多选用钟形、六角形、梯形等非矩形平面。
教室的平面形状
影剧院观众厅的平面形状
第一节 主要使用空间的设计
三、房间的尺度 依据：房间使用特点，使用人数，家具设备尺寸、
数量及布置，室内交通，采光通风，建筑模数。 如：卧室
进深 ≥6600（6600，7200） （中学） 6300（小学）
第一节 主要使用空间的设计
注意：（1）室内的空间比例恰当。 当L>2B时，像狭长的走廊。观感不好。 如：2.4x4.8m L=2.1B(净)
L≤1.5B时，较好。如：3.3x4.8m，L=1.49B(净)
第一节 主要使用空间的设计
建筑平面的设计
21、静念园林好，人间良可辞。 22、步步寻往迹，有处特依依。 23、望云惭高鸟，临木愧游鱼。 24、结庐在人境，而无车马喧；问君 何能尔 ？心远 地自偏 。 25、人生归有道，衣食固其端。
第二章 建筑平面设计
空间组成： 主要使用空间： 辅助使用空间： 交通联系空间：
第二章 建筑平面设计
开间：2700，3000， 3300， 3600，3900，4200.....
进深：3000，3300，3600，3900， 4200，4500，4800.....
以上大尺寸组合即大居室，中尺寸或小尺寸组合即 中或小居室。
第一节 主要使用空间的设计
如：中学矩形教室： （1）前排课桌与黑板的距离≥2000（讲台宽600， 讲桌宽600，过道宽800）。 （2）防止学生看黑板时产生反光和斜视。水平视 角≥30°。 （3）考虑学生在正常情况下及采光照明条件下看 清黑板上60×60，笔划粗3mm的字，最后排视距 ≯8500。 （4）教室后部设≥600宽的横向过道。 综合考虑班级定额人数（中学近期50人，远期45人； 小学近期45人，远期40人）。排距中学900mm（小 学850mm）。
教室的平面形状
影剧院观众厅的平面形状
第一节 主要使用空间的设计
三、房间的尺度 依据：房间使用特点，使用人数，家具设备尺寸、
数量及布置，室内交通，采光通风，建筑模数。 如：卧室
进深 ≥6600（6600，7200） （中学） 6300（小学）
第一节 主要使用空间的设计
注意：（1）室内的空间比例恰当。 当L>2B时，像狭长的走廊。观感不好。 如：2.4x4.8m L=2.1B(净)
L≤1.5B时，较好。如：3.3x4.8m，L=1.49B(净)
第一节 主要使用空间的设计
建筑平面的设计
21、静念园林好，人间良可辞。 22、步步寻往迹，有处特依依。 23、望云惭高鸟，临木愧游鱼。 24、结庐在人境，而无车马喧；问君 何能尔 ？心远 地自偏 。 25、人生归有道，衣食固其端。
第二章 建筑平面设计
空间组成： 主要使用空间： 辅助使用空间： 交通联系空间：
第二章 建筑平面设计
开间：2700，3000， 3300， 3600，3900，4200.....
进深：3000，3300，3600，3900， 4200，4500，4800.....
以上大尺寸组合即大居室，中尺寸或小尺寸组合即 中或小居室。
第一节 主要使用空间的设计
如：中学矩形教室： （1）前排课桌与黑板的距离≥2000（讲台宽600， 讲桌宽600，过道宽800）。 （2）防止学生看黑板时产生反光和斜视。水平视 角≥30°。 （3）考虑学生在正常情况下及采光照明条件下看 清黑板上60×60，笔划粗3mm的字，最后排视距 ≯8500。 （4）教室后部设≥600宽的横向过道。 综合考虑班级定额人数（中学近期50人，远期45人； 小学近期45人，远期40人）。排距中学900mm（小 学850mm）。
建筑平面设计概述(ppt 66页)
主 次 关 系
47
主次关系
48
内外关系
49
联系与分隔
50
（1）混合结构——混合结构根据受力方可分为 横墙承重、纵墙承重、纵横墙承重等三种方式。
（2）框架结构 （3）空间结构
结构
类型 2
3
建筑造型
4
设备管线
混合结构
51
框 架 结 构
52
空间结构
53
2.5.2 平面组合形式
建筑由于使用功能不同，房间之间的相互关系也不同。平面组合是 根据使用功能特点及交通路线的组织，将不同房间组合起来。平面 组合大致可以归纳为如下几种形式：
宽度
数量 2
楼梯 梯段 及平 台的 宽度
38
疏散楼梯的最小净宽度
高层建筑 医院病房楼
居住建筑 其它建筑
疏散楼梯的最小净宽度/m 1.30 1.10 1.20
耐火等级 层 数
一、二级 三级 四级
二、三层 二、三层
二层
设置一个疏散楼梯的条件
每层最大建筑面积 /m2 400 200 200
人
数
第二层和第三层人数之和不超过100人 第二层和第三层人数之和不超过 第二层人数不超过30人
办公楼
铁路旅游站 图书馆
房间名称 普 通教室 一般办公室
会议室
普通候车室 普通阅览室
面积定额（m2/人） 1～1.2 3.5 0.5 2.3 1.1～1.3 1.8～2.5
备注 小学取下限 不包括走道
无会议桌 有会议桌
4～6座双面阅览桌
7
教室中使用 面积分析示意
卧室中使用 面积分析示意
8
29.2.6.3.3房彩间色的压形型状钢板屋面
房屋建筑学-建筑总平面设计培训课件(ppt 93页)
7
（2）对用地范围、建筑范围的控制
规划对用地范围的控制多是由建筑红线与 道路红线共同来完成的。另外，限定河流等用 地的蓝线以及限定城市公共绿化用地的绿线， 也可限定用地的边界。红线所限定的用地范围 也就是用地的权属范围，除了某些特殊项目， 比如公益建筑物或构筑物，经规划主管部门批 准可突入道路红线建造之外，其他项目不允许 超越红线布置。
建筑总平面设计是根据建筑物的使用功能
要求，结合城市规划，场地的地形地质条件、 朝向、绿化及周围环境等因素，因地制宜地进 行总体布局，确定主要出入口的位置，进行总 平面功能分区，在功能分区的基础上进一步确 定单体建筑的布置，道路交通系统布置、管线 及绿化系统布置。
3
建筑总平面设计一般应满足一下基本要求：
蓝线是指城市规划管理部门按城市总体规
划确定长期保留的河道规划线。为保证河网、
水利规划实施和城市河道防洪墙的安全以及防
洪抢险运输要求，沿河道新建建筑物应按规定 退让河道规划蓝线。
城市绿化线是指在城市规划建设中确定的
各种城市绿地的边界线。
11
12
（3）对用地强度的控制 规划中对基地使用强度的控制是通过容积率、建
除了上述要求以外，城市规划对建筑高度、交通 出入口的方位、建筑主要朝向、主入口方位等方面的 要求，在建筑总平面设计中也应同时予以满足。 14
3.1.2 相关规范的要求
设计规范对总平面设计也会有大的影响，
它们是场地设计前提条件的另一部分，主要表 现在对一些具体的功能和技术问题的要求。在 《民用建筑设计通则》中，对于场地内建筑物 的布局、建筑物与相邻场地的边界线的关系， 建筑突出物与红线的关系，基地内的道路设置 道路对外出入口的位置、绿化及管线的布置、 场地竖向设计等方面有比较具体的规定；在 《建筑设计防火规范》、《高层民用建筑设计 防火规范》、《村镇建筑设计防火规范》中对 场地内的消防车道、建筑物的防火间距等消防 问题有比较严格的要求。对规范中的规定和要 求在设计中应予以遵守和满足。
（2）对用地范围、建筑范围的控制
规划对用地范围的控制多是由建筑红线与 道路红线共同来完成的。另外，限定河流等用 地的蓝线以及限定城市公共绿化用地的绿线， 也可限定用地的边界。红线所限定的用地范围 也就是用地的权属范围，除了某些特殊项目， 比如公益建筑物或构筑物，经规划主管部门批 准可突入道路红线建造之外，其他项目不允许 超越红线布置。
建筑总平面设计是根据建筑物的使用功能
要求，结合城市规划，场地的地形地质条件、 朝向、绿化及周围环境等因素，因地制宜地进 行总体布局，确定主要出入口的位置，进行总 平面功能分区，在功能分区的基础上进一步确 定单体建筑的布置，道路交通系统布置、管线 及绿化系统布置。
3
建筑总平面设计一般应满足一下基本要求：
蓝线是指城市规划管理部门按城市总体规
划确定长期保留的河道规划线。为保证河网、
水利规划实施和城市河道防洪墙的安全以及防
洪抢险运输要求，沿河道新建建筑物应按规定 退让河道规划蓝线。
城市绿化线是指在城市规划建设中确定的
各种城市绿地的边界线。
11
12
（3）对用地强度的控制 规划中对基地使用强度的控制是通过容积率、建
除了上述要求以外，城市规划对建筑高度、交通 出入口的方位、建筑主要朝向、主入口方位等方面的 要求，在建筑总平面设计中也应同时予以满足。 14
3.1.2 相关规范的要求
设计规范对总平面设计也会有大的影响，
它们是场地设计前提条件的另一部分，主要表 现在对一些具体的功能和技术问题的要求。在 《民用建筑设计通则》中，对于场地内建筑物 的布局、建筑物与相邻场地的边界线的关系， 建筑突出物与红线的关系，基地内的道路设置 道路对外出入口的位置、绿化及管线的布置、 场地竖向设计等方面有比较具体的规定；在 《建筑设计防火规范》、《高层民用建筑设计 防火规范》、《村镇建筑设计防火规范》中对 场地内的消防车道、建筑物的防火间距等消防 问题有比较严格的要求。对规范中的规定和要 求在设计中应予以遵守和满足。
2024版建筑工程建筑图纸(完整版)ppt课件
建筑设备图中的常见问题及解决方法
设备定位不准确
核对建筑平面图和设备布置图，确保 设备定位准确。
设备间连接关系不明确
仔细分析系统流程图，明确各设备间 的连接关系。
设备安装详图缺失
联系设计单位补充设备安装详图，确 保设备安装符合设计要求。
设备材料表不完整
核对设备材料表，确保所有设备、材 料均已列出并符合设计要求。
展示商业建筑的电解读
厂房总平面图
展示厂房在场地中的 位置、朝向以及与周 边设施的关系。
厂房建筑平面图
详细展示厂房内部的 生产车间、仓库、办 公区等空间的布局和 尺寸。
厂房建筑立面图
展示厂房的外貌特征， 包括墙面材料、颜色、 门窗样式等。
建筑详图
针对住宅楼中某些特殊部位或 节点进行详细描绘，如楼梯、 阳台、厨卫等。
实例二：商业建筑图纸解读
商业建筑布局图
商业建筑立面图
展示商业建筑内部的商铺、走廊、楼梯等空 间的布局关系。
展示商业建筑的外立面设计，包括广告位、 橱窗、入口等。
商业建筑剖面图
商业建筑设备图
展示商业建筑的楼层高度、楼板厚度、结构 形式等。
制图标准
建筑图纸应符合国家相关制图标准，如《房屋 建筑制图统一标准》等。
图纸幅面
建筑图纸应采用统一的标准幅面，如A0、A1、 A2等。
比例尺
建筑图纸应标注比例尺，以表示实际建筑物与图纸 上的比例关系。
线型与线宽
建筑图纸应采用规定的线型和线宽，以表示不同的图 形元素。
文字与符号
建筑图纸应使用规定的文字和符号，以表示建筑物 的名称、材料、做法等信息。
图层与颜色
建筑图纸应采用规定的图层和颜色，以方便图纸的编辑、 打印和输出。
建筑平面设计概述(共73张PPT)
3.设计要求
（1）门厅在建筑平面组合中应处于明显、 居中和突出的位置，一般应面向主干道， 使人流出入方便。 （2）解决好人流组织问题，要求导向明确， 人流组织通畅，不交叉、不适回，避免出现拥 挤堵塞和相互干扰现象。
3.4 交通联系部分的平面设计门厅
（ 3 ）具有良好的采光、通风条件、室内 气氛、空间比例和室内装修方面应很好 加以处理。 （ 4 ）按防火规范要求，门厅对外出入口 的宽度不得小于通向该门厅的走廊、楼 梯等疏散通道宽度的总和。
3.4 交通联系部分的平面设计门厅
不同性质建筑的门厅又有一些特殊的功能 要求。 如学校建筑的门厅要布置板报、宣传栏、 布告栏等； 旅馆的门厅兼有休息、会客、接待、登记、 小卖等功能； 医院门诊部门厅设置有挂号、取药、收费 等部分。
3.4 交通联系部分的平面设计门厅
1. 面积
门厅的面积因其使用特点所决定，不能 像确定使用房间那样根据人数、家具等 简单确定，而应根据各类建筑的使用性 质、规模及质量标准等因素来确定。 设计时可根据经验和对同类建筑调研或 参考有关面积定额指标确定。
3.4 交通联系部分的平面设计楼梯
不同的楼梯形式适合于不同的场合。 要综合考虑它的使用功能、艺术效 果以及造价等因素。图2-30、31
3.4 交通联系部分的平面设计
三、台阶与坡道、电梯及自动扶梯
（一）台阶与坡道
由于建筑物外部和内部地面标高不同， 在建筑物入口处常设置台阶或坡道。 建筑物内部地面有高差处也用台阶连 接。
一股人流通行宽度550～600mm，一般走廊均 考虑双向人，故走廊的最小净宽≥ 1100 ～ 1200mm； 公共建筑应满足三股人流通行，净宽大于 1500mm。
（1）门厅在建筑平面组合中应处于明显、 居中和突出的位置，一般应面向主干道， 使人流出入方便。 （2）解决好人流组织问题，要求导向明确， 人流组织通畅，不交叉、不适回，避免出现拥 挤堵塞和相互干扰现象。
3.4 交通联系部分的平面设计门厅
（ 3 ）具有良好的采光、通风条件、室内 气氛、空间比例和室内装修方面应很好 加以处理。 （ 4 ）按防火规范要求，门厅对外出入口 的宽度不得小于通向该门厅的走廊、楼 梯等疏散通道宽度的总和。
3.4 交通联系部分的平面设计门厅
不同性质建筑的门厅又有一些特殊的功能 要求。 如学校建筑的门厅要布置板报、宣传栏、 布告栏等； 旅馆的门厅兼有休息、会客、接待、登记、 小卖等功能； 医院门诊部门厅设置有挂号、取药、收费 等部分。
3.4 交通联系部分的平面设计门厅
1. 面积
门厅的面积因其使用特点所决定，不能 像确定使用房间那样根据人数、家具等 简单确定，而应根据各类建筑的使用性 质、规模及质量标准等因素来确定。 设计时可根据经验和对同类建筑调研或 参考有关面积定额指标确定。
3.4 交通联系部分的平面设计楼梯
不同的楼梯形式适合于不同的场合。 要综合考虑它的使用功能、艺术效 果以及造价等因素。图2-30、31
3.4 交通联系部分的平面设计
三、台阶与坡道、电梯及自动扶梯
（一）台阶与坡道
由于建筑物外部和内部地面标高不同， 在建筑物入口处常设置台阶或坡道。 建筑物内部地面有高差处也用台阶连 接。
一股人流通行宽度550～600mm，一般走廊均 考虑双向人，故走廊的最小净宽≥ 1100 ～ 1200mm； 公共建筑应满足三股人流通行，净宽大于 1500mm。
3建筑平面设计
开间
面宽
开间
开间
进深
进深
总进深
（a）单侧采光
（ b）双侧采光
（c) 混合采光
垂直视角＞45°
0.85m L〉2m
开间
进深
常用门宽：
住宅：卧室900 厨房800 卫生间700
入户门1000
外门1200
办公室、教室：1000
双扇1200~1800 四扇2400~3600
剧场观众厅门≥1400
8.建筑组合设计时日照通风条件、防火安全、噪声、污染等，对确定建筑物之间的距离 有很大影响。然而，对一般性建筑而言，日照间距是确定建筑物之间间距的主要依据。
复习思考题
1. 平面设计包含哪些内容？ 2. 确定房间面积大小时应考虑哪些因素？试举例分析。 3. 影响房间形状的因素有哪些？试举例说明为什么矩形房间被广泛采用。 4. 房间尺寸指的是什么？确定房间尺寸应考虑哪些因素？ 5. 如何确定房间门的数量、面积大小、具体位置？ 6. 辅助使用房间包括哪些内容？辅助使用房间应注意哪些问题？ 7. 交通联系部分包括哪些内容？如何确定楼梯的数量、宽度和选择楼梯的形式？ 8. 举例说明走道的类型、特点及适用范围。 9. 影响平面组合的因素有哪些？如何运用功能分析法进行平面组合？ 10. 走道式、套间式、大厅式、单元式等各种组合形式的特点和适用范围是什么？ 11. 基地环境对平面组合有什么影响？试举例说明？ 12. 建筑物如何争取好的朝向？建筑物之间的间距如何确定？
3.辅助使用房间也是建筑平面设计的主要内容之一，其设计原理和设计方法与主要使用 房间是基本相同的，但是这类房间设备管线较多，设计中要特别注意房间的布置和与其 它房间的位置关系。
4.建筑物内部各房间之间以及室内外之间均要通过交通联系部分组成有机的整体，交通 联系部分在满足疏散和消防要求的前提下，应具有足够的尺寸、流线简捷、明确，有明 显的导向性，有足够的高度和舒适感。

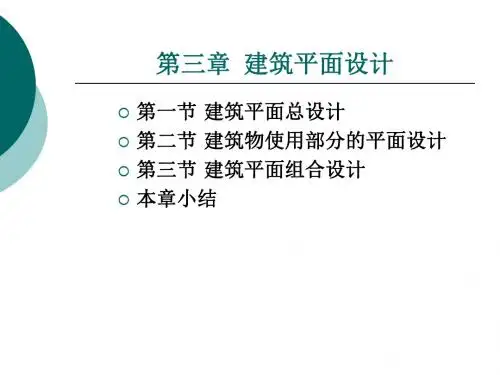

第三章建筑平面设计15页PPT
上一页 下一页 返回
第一节 建筑平面总设计
在设计中应遵守和满足规范中的规定和要求。 （三）建筑场地的影响 建筑平面总设计的基础是分析场地的使用功能特性、功能的
组成内容、使用者的需求。建筑与场地中道路、庭院和绿化 有功能关系，也有空间形态关系，设计时应根据各种关系进 行布局。
三、建筑平面总设计的影响因素
第三章 建筑平面设计
第一节 建筑平面总设计 第二节 建筑物使用部分的平面设计 第三节 建筑平面组合设计 本章小结
第一节 建筑平面总设计
一、建筑平面总设计的基本要求
（1）使用的合理性。（2）技术的安全性和建设的经济性。 （3）环境的整体性。
二、建筑平面总设计的内容
（一）设计要求 为保证城市发展的整体利益，同时也为确保建筑与总体环境
主体大厅的空间体量庞大，主体突出使用人数多，而辅助房 间依附于主体大厅。大厅式组合适用于影剧院、体育馆等建 筑，如图3-13所示。
上一页 下一页 返回
第三节 建筑平面组合设计
4.单元式组合 单元式组合是将关系较密切的房间组合在一起，成为相对独
立的单元，再将各单元按一定方式连接起来组合成一幢建筑， 由此称为单元式组合。它的特点是规模小、平面紧凑、功能 分明、布局整齐、外形统一、各单元之间互不干扰，有利于 建筑的标准化和形式的多样化。单元式组合主要适用于住宅 和幼儿园、宿舍等建筑中，如图3-14所示。 5.庭院式组合 房间沿建筑四周环绕布置，中间形成庭院，特点是面积大小 不等，可作为绿化或交通等场地，环境清幽别致，冬季还能 起到防风沙作用。常用于普通民居、地方医院，机关办公区
二、辅助使用空间设计
民用建筑中的厕所、盟洗室、浴室，通称为卫生间，是最常 见的辅助使用空间，其特点是用水频繁。
第一节 建筑平面总设计
在设计中应遵守和满足规范中的规定和要求。 （三）建筑场地的影响 建筑平面总设计的基础是分析场地的使用功能特性、功能的
组成内容、使用者的需求。建筑与场地中道路、庭院和绿化 有功能关系，也有空间形态关系，设计时应根据各种关系进 行布局。
三、建筑平面总设计的影响因素
第三章 建筑平面设计
第一节 建筑平面总设计 第二节 建筑物使用部分的平面设计 第三节 建筑平面组合设计 本章小结
第一节 建筑平面总设计
一、建筑平面总设计的基本要求
（1）使用的合理性。（2）技术的安全性和建设的经济性。 （3）环境的整体性。
二、建筑平面总设计的内容
（一）设计要求 为保证城市发展的整体利益，同时也为确保建筑与总体环境
主体大厅的空间体量庞大，主体突出使用人数多，而辅助房 间依附于主体大厅。大厅式组合适用于影剧院、体育馆等建 筑，如图3-13所示。
上一页 下一页 返回
第三节 建筑平面组合设计
4.单元式组合 单元式组合是将关系较密切的房间组合在一起，成为相对独
立的单元，再将各单元按一定方式连接起来组合成一幢建筑， 由此称为单元式组合。它的特点是规模小、平面紧凑、功能 分明、布局整齐、外形统一、各单元之间互不干扰，有利于 建筑的标准化和形式的多样化。单元式组合主要适用于住宅 和幼儿园、宿舍等建筑中，如图3-14所示。 5.庭院式组合 房间沿建筑四周环绕布置，中间形成庭院，特点是面积大小 不等，可作为绿化或交通等场地，环境清幽别致，冬季还能 起到防风沙作用。常用于普通民居、地方医院，机关办公区
二、辅助使用空间设计
民用建筑中的厕所、盟洗室、浴室，通称为卫生间，是最常 见的辅助使用空间，其特点是用水频繁。
建筑平面图-教学ppt课件
1500 120120
15480
1500
4500
FD
E
D C B
B A
A
北
建筑平面图
某住宅平面图会审记录表
.
建筑平面图
四、平面图的主要内容
1、图名 2、比例 4、门窗 5、楼梯 7、定位轴线尺寸 9、详图索引符号
3 、房间布置 6、零星砌体 8、剖切符号、指北针 10、施工说明
.
建筑平面图
教学小结：
屋顶平面图屋顶平面图屋顶形状排水方向及坡度天沟或檐沟位置女儿墙雨水管的位建筑平面图9001500900700120070010001500100033002600350010002100100011001800110070012007002600150040002600餐厅客厅卫生间卫生间主卧室书房卧室厨房m5m2m2m2m3m3m4m6m12100c1c3c2c2c3c18002100m1m6m4m3m3m2m2m2m5厨房卧室书房主卧室卫生间卫生间客厅餐厅260040001500260070012007001100180011001000210010003500260033001000150010007001200700900150090013111012141880018800二层平面图1
.
建筑平面图
谢谢大家
.
360 1500
1420 120
500
1000
301081200003030001200300
32270000 2700
C-2
240
3060 C-3
C-3240
2400
厨房 C-2
4 护窗栏杆
C-1 23 详浙J402 C-2 C-1 C-2
第二章-建筑平面设计PPT课件
第二章 建筑平面设计
$
1
2.1概述
$
• 各种类型的民用建筑，从组成平面各部分的使用性质来分析，主要可 以归纳为使用部分和交通联系部分两类
• 1.使用部分 1）使用房间 2）辅助房间
• 2.交通联系部分
2
2.2使用部分平面设计
$
• 2.2.1使用房间分类和设计要求 • 1.使用房间的分类
1）生活用房间，住宅的起居室、卧室、宿舍和招待所等。 2）工作学习用的房间，各类办公室、值班室和教室等。 3）公共活动房间，商场营业厅、剧院和影院等。 • 2.使用房间平面设计的要求
透光部分的面积和房间地面面积的比（即采光面积比）来初步确定和校验窗 面积的大小。
14
$ • 窗的位置应使室内照度均匀、
室内家具布置方便。同时，要 注意与室内门配合设置，以利 于室内自然通风。
15
$
• 2.2.4辅助房间的平面设计 • 厕所、盥洗室等辅助房间，通常根据各类建筑物的使用特点和使用人数的多
22
Hale Waihona Puke $m 走道长度≤40 ＞40
办公建筑走道宽度 走到净宽
单面布房 1.30 1.50
L1为位于两个安全出口之间走廊的疏散距离； L2为袋形走廊的疏散距离。
单位：
双面布房 1.50 1.80
23
走廊的采光和通风
• 走廊应有天然采光和自然通风 。两侧布置房间的走廊，当一 端设有采光口时，其长度不应 超过20m；两端布置采光口时 ， 其 长 度 不 应 超 过 40m 。 否 则 ，中间应增设采光口或用人工 照明加以补充。为了改善走廊 中段的采光条件，可以采取开 高窗和门上设亮窗的间接采光 方法。
结合环境、改造环境的目的。
$
1
2.1概述
$
• 各种类型的民用建筑，从组成平面各部分的使用性质来分析，主要可 以归纳为使用部分和交通联系部分两类
• 1.使用部分 1）使用房间 2）辅助房间
• 2.交通联系部分
2
2.2使用部分平面设计
$
• 2.2.1使用房间分类和设计要求 • 1.使用房间的分类
1）生活用房间，住宅的起居室、卧室、宿舍和招待所等。 2）工作学习用的房间，各类办公室、值班室和教室等。 3）公共活动房间，商场营业厅、剧院和影院等。 • 2.使用房间平面设计的要求
透光部分的面积和房间地面面积的比（即采光面积比）来初步确定和校验窗 面积的大小。
14
$ • 窗的位置应使室内照度均匀、
室内家具布置方便。同时，要 注意与室内门配合设置，以利 于室内自然通风。
15
$
• 2.2.4辅助房间的平面设计 • 厕所、盥洗室等辅助房间，通常根据各类建筑物的使用特点和使用人数的多
22
Hale Waihona Puke $m 走道长度≤40 ＞40
办公建筑走道宽度 走到净宽
单面布房 1.30 1.50
L1为位于两个安全出口之间走廊的疏散距离； L2为袋形走廊的疏散距离。
单位：
双面布房 1.50 1.80
23
走廊的采光和通风
• 走廊应有天然采光和自然通风 。两侧布置房间的走廊，当一 端设有采光口时，其长度不应 超过20m；两端布置采光口时 ， 其 长 度 不 应 超 过 40m 。 否 则 ，中间应增设采光口或用人工 照明加以补充。为了改善走廊 中段的采光条件，可以采取开 高窗和门上设亮窗的间接采光 方法。
结合环境、改造环境的目的。
