第八节 标准锥齿轮传动的强度计算锥齿轮用于相交轴之间的传动。
两轴交角可根据需要确定，但大多为90。
，即两轴垂直相交传动形式。
锥齿轮传动分为直齿、斜齿和曲线齿三种类型。
其中斜齿锥齿轮传动应用较少。
曲线齿推出轮传动具有工作平稳、承载能力高、使用寿命长等许多优点，适于高速、重载应用场合。
其主要缺点是制造难，要求具备专用加工机床。
所以，专业性强，一般场合不便推广。
目前，应用最多的仍为直齿锥齿轮传动，这主要是因为其设计、制造都比较简单。
但由于比制造精度普遍较低．工作中振动和噪声较大，故圆周速度不宜过高。
一般可用于＜5m ／s 场合。
一、设计参数直齿锥齿轮传动是以大端参数为标准值，强度计算时，是以锥齿轮齿宽中点处的当量齿轮作为计算时的依据。
对轴交角为90º的直齿锥齿轮传动： 211212tan cot δδ====d d z z u 2122212221+=⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛=u d d d R Rb R b R d d d d 5.015.022m 11m -=-== 令fR=b/R 为锥齿轮传动的齿宽系数，设计中常取fR =0.25~0.35。
)5.01()5.01(R m R m φφ-=-=m m d d 以及 则有：二、轮齿的受力分析直齿锥齿轮的轮齿受力分析模型如下图，将总法向载荷集中作用于齿宽中点处的法面截面内。
F n 可分解为圆周力F t ，径向力F r 和轴向力F a 三个分力。
各分力计算公式：1m 1t 2d T F = ααtan 2tan '1m 1t d T F F == 2a 11m 111cos tan 2cos 'F d T F F r ===δαδ 2r 11m 111sin tan 2sin 'F d T F F a ===δαδααcos 2cos 1m 1t n d T F F == 轴向力F a 的方向总是由锥齿轮的小端指向大端。
锥齿轮公差 DIN3965UDC ：德国标准 1986年8月取代1981年9月版为了与国际标准化组织（ISO）发行的标准的现行实践相一致，整个标准都使用逗号作为十进制标志。
目录第一部分基本内容1. 应用范围此标准为直齿，曲齿及带偏置距或不带偏置距的弧齿锥齿轮指定公差，相应的模数范围为1mm到50mm，最大节圆直径达2500mm。
2. 前言为确保标准满足锥齿轮所有功能要求，涉及到运转平稳性，承载能力，均匀的角度传递和统一的使用寿命，齿轮系统某些参数的误差有必要控制在给定的范围内。
公差大小已使用与圆孔配合相类似的原则确定了。
因此，与圆孔配合类似，目前技术无法实现的精度对应的公差等级也已被确定，因为它们代表将来有可能达到的精度。
3. 符号和量a 齿面接触斑点尺寸，轴向偏移c 齿面接触斑点尺寸d 节圆直径；齿面接触斑点尺寸d m中点节圆直径d B测试凸缘直径d R分度曲面直径e 齿面接触斑点尺寸f 个体误差；齿面接触斑点尺寸f a轴线交点误差f i’齿间切向综合误差f k’切向综合误差的短波成分f l’切向综合误差的长波成分f p相邻周节误差f u相邻周节偏差fΣ轴交角误差m 模数m mn 中点锥距处的法向模数t B安装距（顶点到背部的距离）t E轮冠距（大端齿顶圆所在平面至定位面的距离）t H辅助面距（辅助平面到定位面间距离）u 传动比B 孔径F 综合累积误差F i旋转偏差F i’切向综合误差F p节距累积误差F r径向跳动F rd 测试凸缘直径dB 相对于大轮轴线的径向跳动 F rs 参考平面F1相对于大轮轴线的径向跳动 F 1,F 2 参考平面 K 1-K 9辅助量 R m 中点锥距 δ 分锥角 δa 顶锥角 εα 端面重合度 εβ 纵向重合度 εγ 总重合度 φ 公差增量 Σ 轴交角图1 齿坯和安装距公差（同样可以参考DIN3971中的定义）4. 齿坯尺寸公差（适用于切齿之前的齿坯）计量、制造和装配所必须的测试平面和测试直径的公差也同样要满足。
锥齿轮传动设计计算说明：本程序适用于直齿锥齿轮及 GLEASON 齿制、小齿轮齿数大于或等于 12 的弧齿锥齿轮（包括零度锥齿轮）。
公差数值是按照中点法向模数 1至 10 毫米，中点分度圆直径 400 毫米以下，精度等级 5、6、7、8 级设定的。
弧齿锥齿轮的刀盘直径设定为3.5、6、7.5、9、12、18 英寸。
可进行几何参数计算和承载能力验算（工作条件原动机均匀平稳，从动机中等振动），并可对弧齿锥齿轮加工的可行性（刀盘选择）进行判断。
引用标准：GB11365--89 锥齿轮和准双曲面齿轮精度， GB10062--88 锥齿轮承载能力计算方法主要参考书目：《齿轮手册》上、下册，《机床设计手册》 2 上册，《复杂刀具设计手册》下册注意：本程序有“单变量求解”，应从工具--选项--重新计算中设置反复操作，最多迭代次数10000，最大误差0.0001。
说明：请在兰色框中输入已定或初定数据（黄色框中为判断或参考数据）。
输出数据在最后列表，可单独打印。
左旋小轮齿数Z1大轮齿数Z2大端端面模数m1018法向压力角αn轴交角Σ切向变位系数x s1齿宽参考值b0高度变位系数x h1齿宽实际值b第Ⅰ公差组精度等级全齿高系数x第Ⅱ公差组精度等级工作齿高系数x w第Ⅲ公差组精度等级全齿高h最小法向侧隙种类工作齿高hw法向侧隙公差种类齿数比u小轮基准端面直径极限值小轮基准端面直径大轮基准端面直径极限值大轮基准端面直径最小法向侧隙jn min最大法向侧隙jn max注：如果侧隙不合适，可重新选择最小法向侧隙种类、2—3—合金钢调质， 4—碳钢调质或正火，57—调质钢与1毫米大轮分度圆直径d2155.934516毫米外锥距Ra89.1913389毫米大端端面齿距p27.2157072毫米小轮齿顶高h a111.4178718毫米大轮齿顶高h a2 5.90818554毫米小轮齿根高h f17.64112824毫米大轮齿根高h f213.1508145毫米小轮分度圆锥角δ10.5070985弧度29.0546041度大轮分度圆锥角δ2 1.06369782弧度60.9453959度小轮顶锥角δa10.65348872弧度37.44214535度大轮顶锥角δa2 1.14916034弧度65.84203722度小轮根锥角δf10.42163599弧度24.15796278度大轮根锥角δf20.91730761弧度52.55785465度小轮齿根角γ10.08546251弧度 4.896641315度大轮齿根角γ20.14639021弧度8.387541249度小轮分度圆理论弧齿厚Sa115.9498152毫米大轮分度圆理论弧齿厚Sa211.2658919毫米小轮齿角δt10.12489965弧度7.156222524度大轮齿角δt 20.12422946弧度7.117823623度γ 1 + γ2797.1分0.23311616中点锥距Rm74.1913389内锥距Ri59.1913389D c0*毫米*K111K120K130.25K i115.949815211.26589196.330117910.89449140.766883844.935774035.055323820.321888510.0701730615.674382611.2566459测量小轮齿厚处的锥距L1L89.1913389测量大轮齿厚处的锥距L2L89.1913389110.641757790.09882026小轮大端法向弦齿厚Sx n115.6743826大轮大端法向弦齿厚S xn211.2566459小轮大端法向弦齿高H n112.0596295大轮大端法向弦齿高H n2 6.0070058公差值选取计算：中点法向模数m mn7.20609986中点分度圆直径d m172.0609986d m2中点分度圆弧长之半L m1/2113.193152L m2/2F P145F P24545*±f pt120±f pt22020*齿形相对误差的公差f c111f c21111*切向综合公差F'i158F'i2一齿切向综合公差f'i126f'i2齿圈跳动公差Fr145Fr24545*齿厚 公差Ts180Ts2808080***最小法向侧隙jn min7474齿厚上偏差系数xe747474*****Ess10-25Ess20*齿厚上偏差Ess1-68Ess2齿厚下偏差Esi1-148Esi2制造误差补偿EsΔ125EsΔ22525***最大法向侧隙jn max208最高精度等级7齿坯顶锥母线跳动公差40齿坯基准端面跳动公差250.8937417132323232323232*****轴交角极限偏差±EΣ28.599734628.59973456承载能力验算：当量圆柱齿轮端面参数：小轮齿数Zv111.439589Zv2齿数比u v 3.24分度圆直径d v182.434821d v2当量圆柱齿轮中心距a v174.76182齿顶圆直径d va1101.4301d va1齿宽中点齿顶高h am19.49763961h am2半齿宽高度变位系数x hm10.318x hm2半齿宽切向变位系数x sm10.00345x sm2基圆直径d vb176.1598439αvt0.392699082d vb2端面重合度εvα 1.40825269g vα29.45412216纵向重合度εvβ0总重合度εvγ 1.40825269当量圆柱齿轮法向参数：齿数Zvn111.439589βvb0Zvn2分度圆直径d vn182.434821d vn2齿顶圆直径d van1101.4301d van2基圆直径d vbn176.1598439d vbn2重合度εvαn 1.40825269刀具齿顶高h a07.47993165刀尖圆角半径ρa0名义切向力Fmt6938.56608N使用系数K A 1.5（工作条件原动机均匀平稳，从动机中等振动）m10.01877813m20.060841134m edN0.02804977ya 1.65cv1cv40.9cv50.47cv6动载系数K V 1.0193739亚临界 1.019373899主共振齿向载荷分布系数K Hβ 1.65K Fβ 1.65K Hα0-E162)/(C160*C164K Fα02-E162)/(C160*C164*K Hα0齿间载荷分布系数K Hα 1.40825269K Fα 1.277832999C ZLZ H 2.37841423Z B 1.08632448Z EZ K0.85Z L0.922403034Z V试验齿轮接触疲劳极限ζHmin1500N/mm2注：按合理的制造成本和中等质量考虑。

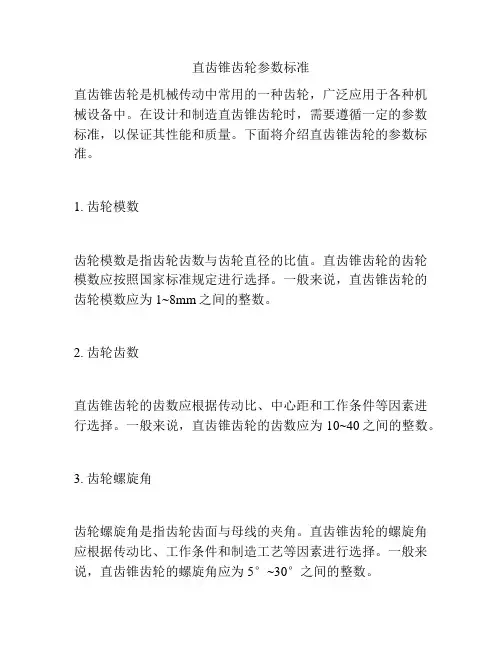

直齿锥齿轮参数标准直齿锥齿轮是机械传动中常用的一种齿轮，广泛应用于各种机械设备中。
在设计和制造直齿锥齿轮时，需要遵循一定的参数标准，以保证其性能和质量。
下面将介绍直齿锥齿轮的参数标准。
1. 齿轮模数齿轮模数是指齿轮齿数与齿轮直径的比值。
直齿锥齿轮的齿轮模数应按照国家标准规定进行选择。
一般来说，直齿锥齿轮的齿轮模数应为1~8mm之间的整数。
2. 齿轮齿数直齿锥齿轮的齿数应根据传动比、中心距和工作条件等因素进行选择。
一般来说，直齿锥齿轮的齿数应为10~40之间的整数。
3. 齿轮螺旋角齿轮螺旋角是指齿轮齿面与母线的夹角。
直齿锥齿轮的螺旋角应根据传动比、工作条件和制造工艺等因素进行选择。
一般来说，直齿锥齿轮的螺旋角应为5°~30°之间的整数。
4. 齿距齿距是指相邻两个齿槽之间的距离。
直齿锥齿轮的齿距应根据传动比、工作条件和制造工艺等因素进行选择。
一般来说，直齿锥齿轮的齿距应为1~2.5mm之间的整数。
5. 齿顶高和齿根圆角半径直齿锥齿轮的齿顶高和齿根圆角半径应根据传动比、工作条件和制造工艺等因素进行选择。
一般来说，直齿锥齿轮的齿顶高应为0.25~0.35模之间的整数，齿根圆角半径应为0.1~0.3模之间的整数。
6. 齿向厚度齿向厚度是指沿着齿轮轴向的厚度。
直齿锥齿轮的齿向厚度应根据传动比、工作条件和制造工艺等因素进行选择。
一般来说，直齿锥齿轮的齿向厚度应为1~3mm之间的整数。
7. 锥度锥度是指锥形面与轴线的夹角。
直齿锥齿轮的锥度应根据传动比、工作条件和制造工艺等因素进行选择。
一般来说，直齿锥齿轮的锥度应为1:10~1:6之间的整数。
以上就是直齿锥齿轮参数标准的介绍。
在实际应用中，还需要根据具体情况进行选择和调整，以确保直齿锥齿轮具有良好的传动性能和使用寿命。
齿轮传动1. 直齿圆柱齿轮传动（渐开线）齿轮圆周速度较低，通常为v<20m/s。
传递的功率范围较大，传动效率较高，互换性好，装配和维修方便,可进行变位切削及各种整形、修缘，应用广泛。
（1）外啮合直齿圆柱齿轮传动适用于两轴线平行的齿轮传动。
外啮合时两齿轮转向相反。
（2）内啮合直齿圆柱齿轮传动适用于两轴线平行的齿轮传动。
两齿轮转向相同。
（3）齿轮齿条直齿圆柱齿轮传动将齿轮的回转运动变为齿条的往复移动或将齿条的往复移动变为齿轮的回转运动。
2. 单圆弧齿轮传动单圆弧齿轮传动的小齿轮做成凸圆弧形；大齿轮的轮齿做成凹齿。
3. 斜齿圆柱齿轮传动适用于两轴线平行的齿轮传动。
外啮合时两齿轮转向相反。
内啮合两齿轮转向相同。
齿轮圆周速度比直齿圆柱齿轮高，适宜于高速重载传动。
传递的功率范围较大，功率可达45000kW，传动效率较高，互换性好，装配和维修方便,可进行变位切削及各种整形、修缘，应用广泛。
4. 人字齿圆柱齿轮传动适用于两轴线平行的齿轮传动。
啮合时两齿轮转向相反。
克服了平行轴斜齿圆柱齿轮传动轴向分力的问题。
但对轴系结构有了新的特别的要求。
5.直齿圆锥齿轮传动直齿圆锥齿轮传动多用于相交轴传动，传动效率比较高，一般可达98％，两齿轮轴线组成直角的锥齿轮副应用最为广泛。
直齿圆锥齿轮沿轮齿齿长方向为直线，而且其延长线相交于轴线。
6.斜齿圆锥齿轮传动斜齿圆锥齿轮沿轮齿齿长方向为直线，但且其延长线不与于轴线相交。
7. 曲线齿锥齿轮传动比直齿锥齿轮传动平稳，噪声小、承载能力大。
但螺旋角会产生轴向力。
8. 交错轴齿轮传动由两个螺旋角不等（或螺旋角相等、旋向也相同）的斜齿轮组成的齿轮副。
两齿轮的轴线可成任意轴线。
缺点是齿面为点接触，齿面间的滑动速度大，所以承载能力和传动效率比较低，故只能用于轻载或传递运动的场合9.蜗轮蜗杆传动蜗轮蜗杆传动传递交错轴的运动和动力。
传动比大，工作平稳，噪声较小，结构紧凑，在一定的条件下有自锁性能，但效率低，发热较大。
一、齿轮传动类型有哪几种齿轮传动是机械工程学的一个专业术语，是指利用两齿轮的轮齿相互啮合传递动力和运动的机械传动。
齿轮传动的类型有很多，按传动比、齿廓形状、工作条件、齿面硬度等不同的方法可分为不同的类型，主要有以下几种：1、圆柱齿轮传动主要用于平行轴间的传动，圆柱齿轮传动的啮合形式有3种：外啮合齿轮传动，由两个外齿轮相啮合，两轮的转向相反；内啮合齿轮传动，由一个内齿轮和一个小的外齿轮相啮合，两轮的转向相同；齿轮齿条传动，可将齿轮的转动变为齿条的直线移动。
2、锥齿轮传动主要用于相交轴间的传动，其中直齿锥齿轮传动传递功率可到370千瓦，圆周速度5米/秒。
斜齿锥齿轮传动运转平稳，齿轮承载能力较高，但制造较难，应用较少。
曲线齿锥齿轮传动运转平稳，传递功率可到3700千瓦，圆周速度可到40米/秒以上。
3、行星齿轮传动适用于具有动轴线的齿轮传动。
行星齿轮传动类型很多，需要根据工作条件合理选择类型，一般常用的是由太阳轮、行星轮、内齿轮和行星架组成的普通行星传动，少齿差行星齿轮传动，摆线针轮传动和谐波传动等。
4、螺旋齿轮传动用于交错间的传动，但这类传动形式由于承载能力较低，磨损严重，因此应用比较少。
5、双曲面齿轮传动多用于交错轴间的传动，如汽车和拖拉机的传动中，由于有轴线偏置距，可以避免小齿轮悬臂安装。
6、蜗杆传动他说交错轴传动的主要形式，蜗杆传动可获得很大的传动比，并且工作平稳，传动比准确，可以自锁，不过蜗杆传动齿面间滑动较大，发热量较多，传动效率较低。
7、摆线齿轮传动用摆线作齿廓的齿轮传动。
这种传动齿面间接触应力较小，耐磨性好，无根切现象，但制造精度要求高，对中心距误差十分敏感。
一般只用于钟表及仪表中。
8、圆弧齿轮传动用凸凹圆弧做齿廓的齿轮传动。
特点是接触强度和承载能力高，易于形成油膜，无根切现象，齿面磨损较均匀，跑合性能好；不过也存在中心距、切齿深和螺旋角的误差敏感性很大，对制造和安装精度要求高等缺陷。
二、齿轮传动的特点有哪些齿轮传动是现代各种设备中应用最广泛的一种机械传动方式，这是因为齿轮传动具有的一些特点：1、齿轮传动的优点（1）传动精度高：与带传动、链传动相比，齿轮传动在理论上是准确、恒定不变的，因此在高速重载下要想减轻动载荷，实现平稳传动，齿轮传动是必须的。
锥齿轮的调整齿轮传动在农业工程机械及其它机械中有着广泛的应用。
啮合印痕是检验齿轮啮合质量的一个重要综合指标，切齿、热处理、装配之后和加载时都必须进行啮合印痕试验。
目前，切齿及热处理方面对印痕变动规律的研究较多，而对装配后和加载时印痕变化情况则缺乏系统研究，这方面的资料较少，维修生产中，有的拖拉机说明调整示意图不正确，有些则没有资料，造成混乱，使齿轮传动啮合不正常。
实践证明，齿轮啮合不正常是造成齿轮传动噪声、磨损加剧甚至断齿的重要原因。
故有必要加深这方面的研究，为此笔者总结教学研究结果和生产实践经验，对啮合印痕变动规律加以分析研究，提出便于理解掌握的调整程序以供参考。
1齿轮传动调整要求齿轮传动要达到运转时速度均匀，没有冲击和振动，且传动噪声小，装配则要精确地保持正常啮合。
所谓正常啮合，对圆柱齿轮而言，即应保证啮合间隙和啮合印痕的要求；对圆锥齿轮则是保证两个锥齿轮节锥顶和节锥母线重合，即要求两锥齿轮轴心线必须垂直相交。
由于制造误差、热处理变形和承载后齿轮与支撑系统的弹性变形等原因，这些要求很难实现。
所以，在生产实践中，锥齿轮通常是通过啮合印痕、啮合间隙和齿背不齐差、轴承预紧度和噪声大小来检验判断齿轮的工作情况。
啮合印痕、啮合间隙和齿背不齐差三者是相互关联的，通常若啮合印痕正确，齿隙和齿背不齐差也正确。
旧齿轮由于齿面磨损，齿厚变薄，引起间隙增加，这是正常现象。
因此，在调整啮合印痕时，不应该强行恢复配对时的啮合间隙，而应首先保证正常的啮合印痕，然后留出间隙。
即遵循“啮合印痕为主，啮合间隙为辅”的原则。
对锥轴承施加适当的预紧力是提高支撑刚度的措施之一。
实践表明锥齿轮两支撑刚度对齿轮寿命影响极大。
大小锥齿轮在水平和垂直平面内的最大变形量应不超过±0.075 mm。
除在结构上采取一定措施外，通常在安装锥轴承时带有一定的预紧力。
调整预紧力时应在大、小锥齿轮不受力的情况下进行。
预紧力的大小，以相当于转动齿轮时有2.06～2.45 N*M的阻力矩为宜。
常用8种传动方式传动方式是指在机械装置中，用来传递和转换动力的装置或机构。
常用的8种传动方式包括：1. 齿轮传动（Gear Transmission）：利用齿轮的啮合传递动力和产生不同的转速和扭矩。
它具有结构紧凑、传动效率高、可靠性强等优点，广泛应用于各类机械装置中。
2. 带传动（Belt Transmission）：通过采用带轮和带带来传递动力。
它具有传动平顺、安装方便、噪音小等特点，常用于需要传递动力但要求减震和保护装置的场合。
3. 链条传动（Chain Transmission）：采用链条和链轮组成的机构来传递动力。
它具有传动效率高、耐磨损、结构简单等特点，常用于需要大功率传递和较高转速的场合。
4. 蜗杆传动（Worm Transmission）：利用蜗轮和蜗杆的啮合传递动力。
蜗杆传动具有传动比大、传动平顺、方向反转自锁等特点，常用于需要减速和增大扭矩的场合。
5. 锥齿轮传动（Bevel Gear Transmission）：利用锥齿轮的啮合传递动力。
它具有传动效率高、承载能力大、适应性好等特点，常用于需要转向和分配动力的场合。
6. 轮齿传动（Sprocket Transmission）：利用轮齿的啮合传递动力。
它主要适用于链条传动和链条调整的系统，广泛应用于自行车、摩托车等交通工具中。
7. 皮带轮传动（Pulley Transmission）：通过皮带轮的传递来实现两个轴之间的变速。
它具有结构简单、噪音小、传动效率高等特点，常用于需要变速的场合。
8. 弹性元件传动（Flexible Element Transmission）：主要包括弹簧联轴器、弹性套筒联轴器等。
它具有缓冲减震、传动平稳等特点，常用于需要减震保护和传递柔性动力的场合。
以上是常用的8种传动方式，每种传动方式都有其独特的优点和适用范围。
在机械装置设计和选择传动方式时，需要根据实际需求来选择合适的传动方式，以确保传动效率、可靠性和经济性的最佳平衡。
圆锥齿轮参数设计0.概述锥齿轮是圆锥齿轮的简称，它用来实现两相交轴之间的传动，两轴交角S称为轴角，其值可根据传动需要确定，一般多采用90°。
锥齿轮的轮齿排列在截圆锥体上，轮齿由齿轮的大端到小端逐渐收缩变小，如下图所示。
由于这一特点，对应于圆柱齿轮中的各有关”圆柱"在锥齿轮中就变成了"圆锥"，如分度锥、节锥、基锥、齿顶锥等。
锥齿轮的轮齿有直齿、斜齿和曲线齿等形式。
直齿和斜齿锥齿轮设计、制造及安装均较简单，但噪声较大，用于低速传动（＜5m/s ）;曲线齿锥齿轮具有传动平稳、噪声小及承载能力大等特点，用于高速重载的场合。
本节只讨论S=90°的标准直齿锥齿轮传动。
1.齿廓曲面的形成直齿锥齿轮齿廓曲面的形成与圆柱齿轮类似。
如下图所示，发生平面1与基锥2相切并作纯滚动，该平面上过锥顶点0的任一直线OK的轨迹即为渐开锥面。
渐开锥面与以0为球心，以锥长R为半径的球面的交线AK为球面渐开线，它应是锥齿轮的大端齿廓曲线。
但球面无法展开成平面，这就给锥齿轮的设计制造带来很多困难。
为此产生一种代替球面渐开线的近似方法。
2•锥齿轮大端背锥、当量齿轮及当量齿数(1)背锥和当量齿轮下图为一锥齿轮的轴向半剖面，其中DOAA为分度锥的轴剖面，锥长OA称锥距，用R表示；以锥顶O为圆心，以R为半径的圆应为球面的投影。
若以球面渐开线作锥齿轮的齿廓，则园弧bAc 为轮齿球面大端与轴剖面的交线，该球面齿形是不能展开成平面的。
为此，再过A作O1A丄OA，交齿轮的轴线于点O1。
设想以OO1为轴线，以O1A为母线作圆锥面O1AA，该圆锥称为锥齿轮的大端背锥。
显然，该背锥与球面切于锥齿轮大端的分度圆。
由于大端背锥母线1A与锥齿轮的分度锥母线相互垂直，将球面齿形的圆弧bAc投影到背锥上得到线段b'Ac'，圆弧bAc与线段b'Ac'非常接近，且锥距R与锥齿轮大端模数m之比值愈大(一般R/m>30 )，两者就更接近。
锥齿轮标准模数锥齿轮是一种常见的传动装置，它通过齿轮的啮合来传递动力和转矩。
而锥齿轮的标准模数则是决定其尺寸和性能的重要参数之一。
在工程设计和制造中，正确选择和应用标准模数对于确保锥齿轮的正常运行和传动效率至关重要。
标准模数是指锥齿轮齿轮参数中的一个重要尺寸，它决定了齿轮的齿数、模数、分度圆直径等尺寸。
通常情况下，标准模数是由国家或行业标准规定的，不同的应用领域和使用要求会有不同的标准模数选择。
在实际应用中，我们需要根据具体的工程需求和设计要求来选择合适的标准模数。
在选择标准模数时，我们需要考虑锥齿轮的传动比、受载情况、工作环境等因素。
一般来说，传动比较大或工作环境较恶劣的情况下，我们会选择较大的标准模数，以增加齿轮的强度和耐磨性；而在传动比较小时，可以选择较小的标准模数，以减小齿轮的体积和重量。
除了考虑传动比和工作环境外，我们还需要根据锥齿轮的使用频率、工作负荷、传动精度等因素来选择合适的标准模数。
在高速、高负荷、高精度的应用场合，我们通常会选择较小的标准模数，以提高齿轮的传动效率和精度；而在低速、低负荷、低精度的应用场合，可以选择较大的标准模数，以降低制造成本和加工难度。
需要注意的是，标准模数的选择不仅影响着锥齿轮的性能和使用寿命，还直接影响着齿轮的制造成本和加工难度。
因此，在选择标准模数时，我们需要综合考虑各种因素，进行合理的权衡和取舍。
总的来说，锥齿轮的标准模数是锥齿轮设计和制造中的重要参数，正确选择合适的标准模数对于确保锥齿轮的正常运行和传动效率至关重要。
在实际应用中，我们需要根据具体的工程需求和设计要求来选择合适的标准模数，综合考虑传动比、受载情况、工作环境、使用频率、工作负荷、传动精度等因素，进行合理的权衡和取舍，以确保锥齿轮的性能和可靠性。
