2011年全国大学生电子设计大赛赛题目汇总

A题瞬态响应测试仪【本科组】一、任务要求采用指定的FPGA实验平台（含EXCD-1开发板）设计一个二阶系统动态响应测试仪，系统组成框图如图1：图 1二、要求1. 基本部分(1)设计并制作保证二阶系统正常工作所需要的一组±12V直流电源及FPGA 实验平台供电电源。

(2)安装并调试好图2所示的二阶电路系统。

(3)设计并制作输出1V的直流阶跃信号源，要求阶跃信号的上升时间小于0.5uS,输出直流信号电压的值在1±0.1V内。

(4)当给该二阶系统加入1V的阶跃信号时，显示并测量二阶系统的动态响应峰值时间tp，测量误差小于5%。

(5)显示并测量二阶系统的超调量σp，测量误差小于5%。

(6)显示并测量二阶系统的调节时间ts(取δ为±2%)，测量误差小于5%。

2. 发挥部分(1)要求直流信号源输出0.5V～1.5V步进可调，步进大小为0.1V。

(2) 要求显示二阶系统瞬态响应曲线。

（3）进一步提高测量二阶系统性能指标的精度。

(4) 利用FPGA端口，设计一单脉冲信号源，要求脉冲宽度为0.1uS~1000uS 范围内可任意设置。

（可不考虑脉冲源的带负载能力大小）(5) 利用FPGA设计一个频率为100kHz，要求误差小于2%；幅值为2±0.1V 的三角波信号。

(6)其他。

三、评分标准说明：1、有关二阶系统的知识请参阅有关教材内容。

2、实现该测试仪器必须采用组委会指定的EXCD—1可编程片上系统开发板。

3、被测试的二阶系统的电路如图2所示。

图 24、关于二阶系统瞬态参数的定义：（1）峰值时间tp：从施加阶跃信号开始，二阶系统输出到达最大值所需要的时间。

（2）超调量σp：二阶系统输出响应的最大峰值与稳态值之间的差。

（3）调节时间ts：输出响应值与稳态值之间的差小于规定稳态值值百分数的时间。

5、在制作二阶系统时，要留有方便更换电阻R的插孔或端子。

6、允许外加必要的辅助测量电路。

2011电子设计大赛综合测试题[大全]第一篇：2011电子设计大赛综合测试题[大全]2011全国大学生电子设计竞赛综合测评题使用一片lm324实现下述功能1）使用低频信号源产生ui1=0.1sin2πf0t(v),f0=500hz 的正弦信号，加至加法器的输入端，加法器的另一端输入端加入自由自制振荡器产生的三角波信号uol,它的峰值为2v、Ti=0.5ms，准许有正负百分之五的误差。

2）加法器要求输出电压ui2=10uil+uol。

ui2经过选频滤波器滤除uo1频率分量，选出f0信号为uo2,uo2为峰峰值9v的正弦信号，用示波器观察无明显失真。

uo2信号再经过比较器后在1k欧姆电阻负载上得到峰峰值为2v的输出电压uo3.。

比较器的另一端是三角波发生器出来的信号uo1.3）电源要求只能选择正12v、正5v两种单电源，由稳压电源供给。

不得用额外电源和运算放大器。

4）预留ui1ui2uo1uo2uo3 测试端子参加综测感受：评委很不公平与不理解学生！第一步三角波要是产生不了他们会认为你整个系统有问题，以后的测试都没用！不给你测试的机会！评委急着测试完回家吃饭！没耐心等你那么多！要知道，我们每个可爱的同学很多都是中秋节在旅店看着苦闷的数模电书过去的！！有很多队伍第一步三角波做的有问题，但是他们都没有放弃比赛！毕竟为这个比赛日日夜夜付出了太多，所以接着会用函数发生器输出三角波给后面加法器、滤波器继续做下去，这种精神是值得每个人赞赏的。

但是！评委会认为：第一步都没完成后面电路怎么实现？！如果你做出了满足要求的独立的滤波电路或者加法器比较器，但是要是不跟前后连接导线的话，他们会认为你这不叫系统！没资格测试下去！就这样，用了好几个小时做的加法器、滤波器、电压比较器就被伟大的评委专家们扼杀了！还有，规则明确规定不准自带元件，但是sylg大学自带了稳压管并且用上了，某些伟大的评委居然夸奖说这是一个办法，虽然会扣些分，但是比那些没做出来的强。

题目名称：简易数字信号传输性能分析（E题）摘要：本分析仪主要由数字信号发生器，伪随机信号发生器，低通滤波器和数字信号分析电路几大部分组成，最终形成眼图以实现数字信号传输性能的测试和改善。

数字信号为m序列，经RC低通滤波器滤波抑制高频分量模拟信道噪声混合，在单片机STC89C52产生的时钟信号同步条件下继续传输并在示波器上行成相应眼图，观察眼图，分析并改善传输系统的性能关键词：数字信号发生器m序列低通滤波器眼图Abstract: This analyzer mainly contain the Digital signal generator, the Random digital signal generator, the Low pass filter and the Digital signal analysis circuit. At last, output the Eye Map to improve the Digital signal transmission performance . The digital signal is the m sequence. After restraining the high frequency components by the Low pass filter and mix with analog channel noise .Under the analog channel noise which is outputted by STC89C52,the signal continue to transfer and form the eye map on the oscilloscope (OSC).Watching it and try to improve the digital signal transmission performance.Keyword:Digital signal generator m sequence Low pass filter Eye map目录1 方案论证 (3)1.1 数字信号发生器论证…………………………………………………….错误！未定义书签。

2011年电赛题2011年全国大学生电子设计竞赛题目一、基础题：简易自动电阻测试仪1. 任务设计一个简易的自动电阻测试仪，能够测量1Ω至1MΩ范围内的电阻值，并将测量结果通过LCD或LED数码管显示出来。

测试仪应具有自动量程切换功能，并能够在测量完成后发出声音提示。

2. 要求(1) 测量范围：1Ω至1MΩ；(2) 测量精度：±5%满量程；(3) 自动量程切换；(4) 使用LCD或LED数码管显示测量结果；(5) 测量完成后发出声音提示；(6) 电源：使用9V电池或USB供电；(7) 设计应包含硬件电路和软件编程两部分。

二、发挥题：无线电阻测试仪1. 任务在基础题的基础上，设计一个无线电阻测试仪。

测试仪由两部分组成：测量探头和显示主机。

测量探头负责电阻的测量，显示主机负责接收测量数据并进行显示。

两部分之间通过无线方式进行数据传输。

2. 要求(1) 测量范围、精度、量程切换、显示方式等要求与基础题相同；(2) 无线传输距离：不小于10米；(3) 测量探头和显示主机之间应能够实现可靠的无线数据传输；(4) 电源：测量探头和显示主机均可使用9V电池或USB供电；(5) 设计应包含硬件电路和软件编程两部分，特别注重无线通信模块的选择和编程实现。

三、注意事项1.参赛队伍应独立完成设计，禁止抄袭他人作品；2.设计报告应包含电路原理图、PCB布局图、元器件清单、软件流程图、源代码等；3.比赛过程中应注意安全，遵守实验室规章制度，避免发生意外事故；4.比赛结束后，参赛队伍应将作品和设计报告提交给评委进行评审。

以上是2011年全国大学生电子设计竞赛的题目，供您参考。

如有需要，您可以根据实际情况对题目进行调整或修改。

祝您比赛顺利！。

全国大学生电子设计竞赛历年题目（1994－2011）第一届（1994年）全国大学生电子设计竞赛题目题目三简易无线电遥控系统一、任务设计并制作无线电遥控发射机和接收机.1．无线电遥控发射机2．无线电遥控接收机二、要求1．基本要求（1）工作频率：fo=6～10MHz中任选一种频率.（2）调制方式：AM、FM或FSK……任选一种.（3）输出功率：不大于20mW（在标准75Ω假负载上）.（4）遥控对象：8个,被控设备用LED分别代替,LED发光表示工作.（5）接收机距离发射机不小于10m.2．发挥部分（1）8路设备中(de)一路为电灯,用指令遥控电灯亮度,亮度分为8级并用数码管显示级数.（2）在一定发射功率下（不大于20mW）,尽量增大接收距离.（3）增加信道抗干扰措施.（4）尽量降低电源功耗.注：不能采用现成(de)收、发信机整机.三、评分意见电子设计大赛控制类题目汇总·控制类(de)题目均要注意外界(de)干扰.要采取一定(de)屏蔽措施.·涉及到电机时要考虑控制部分和电机部分,分开供电.双电源供电.将电动机驱动电源与单片机以及其周边电路完全隔离,利用光电耦合传输信号.这样做虽然不如单电源方便灵活,但可以将电动机所造成(de)干扰彻底消除,提高了系统稳定性.·掌握各种算法.第三届（1997年）C题水温控制系统一、任务设计并制作一个水温自动控制系统,控制对象为1升净水,容器为搪瓷器皿.水温可以在一定范围内由人工设定,并能在环境温度降低时实现自动控制,以保持设定(de)温度基本不变.二、要求1．基本要求（1）温度设定范围为40～90℃,最小区分度为1℃,标定温度≤1℃.（2）环境温度降低时（例如用电风扇降温）温度控制(de)静态误差≤1℃.（3）用十进制数码管显示水(de)实际温度.2．发挥部分（1）采用适当(de)控制方法,当设定温度突变（由40℃提高到60℃）时,减小系统(de)调节时间和超调量.（2）温度控制(de)静态误差≤℃.（3）在设定温度发生突变（由40℃提高到60℃）时,自动打印水温随时间变化(de)曲线.三、评分意见四、说明(1)加热器用1千瓦电炉.(2)如果采用单片机控制,允许使用已右(de)单片机最小系统电路板(3)数码显示部分可以便用数码显示模块.(4)测量水温时只要求在容器内任意设置一个测量点.(5)在设计报告前附一篇400字以内(de)报告摘要.赛题分析：一、赛题要点：水温(de)范围水温调节(de)误差水温变化(de)速度打印水温变化(de)曲线二、参考设计方案1、水温(de)测量.温度传感器（参考型号AD590K）2、加热水.用脉冲移相触发可控硅来调节加热丝有效功率.3、控制算法.采用分段非线性加积分分离PI算法进行温度控制.模糊控制算法三、一些设计中(de)创新1、加入报警装置,当温度变化过大时,报警.2、通过键盘在线打印曲线与数据.3、加入语音模块.四、设计中(de)注意事项若采用1000w电炉加热1L水,控制对象(de)数学模型难以准确确定,所以要通过实验总结其控制特性,以确定控制算法(de)各项参数.第五届（2001年）C题自动往返电动小汽车一、任务设计并制作一个能自动往返于起跑线与终点线间(de)小汽车.允许用玩具汽车改装,但不能用人工遥控（包括有线和无线遥控）.跑道宽度,表面贴有白纸,两侧有挡板,挡板与地面垂直,其高度不低于20cm.在跑道(de)B、C、D、E、F、G各点处画有2cm宽(de)黑线,各段(de)长度如图1所示.二、要求1．基本要求（1）车辆从起跑线出发（出发前,车体不得超出起跑线）,到达终点线后停留10秒,然后自动返回起跑线（允许倒车返回）.往返一次(de)时间应力求最短（从合上汽车电源开关开始计时）.（2）到达终点线和返回起跑线时,停车位置离起跑线和终点线偏差应最小（以车辆中心点与终点线或起跑线中心线之间距离作为偏差(de)测量值）.（3）D～E间为限速区,车辆往返均要求以低速通过,通过时间不得少于8秒,但不允许在限速区内停车.2．发挥部分（1）自动记录、显示一次往返时间（记录显示装置要求安装在车上）.（2）自动记录、显示行驶距离（记录显示装置要求安装在车上）.（3）其它特色与创新.三、评分标准四、说明（1）不允许在跑道内外区域另外设置任何标志或检测装置.（2）车辆（含在车体上附加(de)任何装置）外围尺寸(de)限制：长度≤35 cm,宽度≤15cm.（3）必须在车身顶部明显标出车辆中心点位置,即横向与纵向两条中心线(de)交点.赛题分析一、题目要点1、要求往返一次(de)时间最短,中间有限速区,接近终点也要减速,故要时时对小车(de)速度进行调整.2、限速区低速通过,接近终点要减速.故要准确判断加速减速(de)区域,即要精确定位.3、前轮方向要有纠偏装置,防止小车撞到挡板.4.、车速、行驶距离要显示.二、参考设计1、控制系统.采用两片单片机分工协作.2、车速和距离(de)检测.检测仪器应安装在前轮.因为后轮刹车时易打滑和反转.○1断续式光电开关.由于该开关是沟槽结构,可以将其置于固定轴上,再在车轮上均匀地固定多个遮光条.让其恰好通过沟槽,产生一个个脉冲.通过脉冲(de)计数,对速度进行测量.○2开关式霍尔传感器.该器件内部由三片霍尔金属相组成,当磁铁正对金属板时,出于霍尔效应,金属板发生横向导通,因此可以在车轮上安装磁片、而将霍尔集成片安装固定在轴上,通过对脉冲(de)计数进行车速测量.○3光电码盘.3、路面黑线检测.○1脉冲调制(de)反射式红外发射—接收器○2光电传感器.传感器(de)放置位置可以使小车底部(de)前中后,也可以是小车前面.根据不同(de)位置,采用不同(de)算法分析.4、停车方案.满速前进,临近终点反向制动．到终点后再反向制动断电即停.5、限速方案.反向制动-----正向驱动-----反问驱动------正向驱动(de)循环驱动过程.该方案通过单片机精确(de)驱动信号,使反向制动时间小于正向驱动时间,以达到小车总体向前缓速前进.6、避免小车碰壁(de)方案.○1超声波传感器.超声波传感器可以给CPU提供足够精确(de)位置信息,使得CPU可以根据该信息精确调整小车(de)运行方向和状态,使小车在运行时达到最小(de)横向抖动.单片机根据发射和接收到超声波(de)时间差判断小车离挡板(de)长度,根据这个数据发出前轮左转、右转或保持方向(de)指令．从而实现自动校正行车路线,少撞墙而快速地往返.○2光电传感器完成对左右挡板(de)检测.同时为了减小车与挡板相撞时(de)摩擦,可以在车体(de)四个角加装四个小滑轮.三、设计中(de)亮点1、加入语音模块.2、可以用实验(de)方法确定脉冲宽度(de)工作频率.3、加装车灯,指示行驶状态.4、刹车时,加入自动防抱死（ABS）环节.第六届（2003年）简易智能电动车（E题）一、任务设计并制作一个简易智能电动车,其行驶路线示意图如下：二、要求1、基本要求（1）电动车从起跑线出发（车体不得超过起跑线）,沿引导线到达B点.在“直道区”铺设(de)白纸下沿引导线埋有1~3块宽度为15cm、长度不等(de)薄铁片.电动车检测到薄铁片时需立即发出声光指示信息,并实时存储、显示在“直道区”检测到(de)薄铁片数目.（2）电动车到达B点以后进入“弯道区”,沿圆弧引导线到达C点（也可脱离圆弧引导线到达C点）.C点下埋有边长为15cm(de)正方形薄铁片,要求电动车到达C点检测到薄铁片后在C点处停车5秒,停车期间发出断续(de)声光信息.（3）电动车在光源(de)引导下,通过障碍区进入停车区并到达车库.电动车必须在两个障碍物之间通过且不得与其接触.（4）电动车完成上述任务后应立即停车,但全程行驶时间不能大于90秒,行驶时间达到90秒时必须立即自动停车.2、发挥部分（1）电动车在“直道区”行驶过程中,存储并显示每个薄铁片（中心线）至起跑线间(de)距离.（2）电动车进入停车区域后,能进一步准确驶入车库中,要求电动车(de)车身完全进入车库.（3）停车后,能准确显示电动车全程行驶时间.（4）其它.三、评分标准试数据及测试结果分析实际完成情况50发挥部分完成第（1）项15 完成第（2）项17 完成第（3）项8 其它10四、说明1、跑道上面铺设白纸,薄铁片置于纸下,铁片厚度为～.2、跑道边线宽度5cm,引导线宽度2cm,可以涂墨或粘黑色胶带.示意图中(de)虚线和尺寸标注线不要绘制在白纸上.3、障碍物1、2可由包有白纸(de)砖组成,其长、宽、高约为50cm12cm6cm,两个障碍物分别放置在障碍区两侧(de)任意位置.4、电动车允许用玩具车改装,但不能由人工遥控,其外围尺寸（含车体上附加装置）(de)限制为：长度≤35cm,宽度≤15cm.5、光源采用200W白炽灯,白炽灯泡底部距地面20cm,其位置如图所示.6、要求在电动车顶部明显标出电动车(de)中心点位置,即横向与纵向两条中心线(de)交点.赛题分析一、题目要点1、小车(de)尺寸限制.2、全程行驶时间限制,弯道速度要适宜.3、检测到薄片且能显示金属薄片到起跑线(de)距离.4、在C处停留5秒,停车期间发出断续(de)声光信息计时.5、停车后,显示全程行驶时间.6、注意到障碍物高6厘米,而光源高20厘米.二、参考设计整个系统可以分为以下几个模块：线路跟踪金属检测光源检测避障电路路程计算模块1、路程计算.○1光电传感器○2霍尔开关（霍尔传感器）2、线路跟踪.○1脉冲调制(de)反射式红外发射接收对管.启动时,小车跨骑在黑线上.两个红外发射接收对管,分别安装在黑线(de)两侧(de)白色区域,输出为低电压,当走偏,位于黑线上时,输出为高电压.因黑线较窄（2cm）,为及时调整车(de)方向,选择比较器(de)阀值为,即黑白相间(de)位置,即开始调整.○2光电传感器.用三只光电开关.一只置于轨道中间,两只置于轨道外侧,当小车脱离轨道时,即当置于中间(de)一只光电开关脱离轨道时,等待外面任一只检测到黑线后,做出相应(de)转向调整,直到中间(de)光电开关重新检测到黑线（即回到轨道）再恢复正向行驶.○3色标传感器.在小车(de)中部平行装有两个色标传感器,采用查询检测(de)方法对黑线进行检测3、金属检测.○1电感式接近开关.当金属物体接近开关(de)感应区域,开关就能无接触,无压力、无火花、迅速作出反应○2金属探测传感器（涡流型铁金属探测传感器,参考型号LJ18A3-Z/BX）4、光源检测.光敏电阻（光敏传感器）.只用三到五只光敏电阻就可以达到目(de),只是因其对光非常敏感,所以必需为每只光敏电阻加上黑色隔离板.在各光敏电阻间用隔板隔开如此摆放可以很好(de)解决探测光源方位(de)难题,从而正确控制小车(de)转向．当小车行驶方向朝向光源时,中间电阻阻值为低,当小车偏移光源方向时,由于光敏电阻间挡板(de)遮拦作用,两侧(de)电阻定有一侧为低.参考摆放位置如下图5、避障电路.注意到障碍物高6厘米,而光源高20厘米.故设计避障电路时,可以先寻找光源,当找到光源后,再检测障碍物,调整前进方向.这样做,可以节省时间.○1超声波测距.采用超声波传感器探测障碍物.超声波传感器安装于小车前端,在规定(de)检测距离内,当探测到障碍物时,超声波传感器给出脉冲信号至单片机,单片机检测到该信号后,调整小车方向,以控制小车准确(de)绕过障碍物.○2反射式红外传感器○3采用试验(de)方法,确定一条比较精确(de)路线,让单片机记住（通用性差,但节省时间）三、设计中(de)一些亮点发挥1、因为涉及(de)模块比较多,故要用多片单片机协作工作.最好增加一个时钟模块,统一系统时间.2、软件降温.在长转弯过程中通过设置前端转向电机间隙停转以达到降温(de)目(de).3、弯道要减速.4、增加车顶彩灯等装饰,更加人性化.附：参考元件安装方位第七届（2005年）悬挂运动控制系统（E题）一、任务设计一电机控制系统,控制物体在倾斜（仰角≤100度）(de)板上运动.在一白色底板上固定两个滑轮,两只电机（固定在板上）通过穿过滑轮(de)吊绳控制一物体在板上运动,运动范围为80cm×100cm.物体(de)形状不限,质量大于100克.物体上固定有浅色画笔,以便运动时能在板上画出运动轨迹.板上标有间距为1cm(de)浅色坐标线（不同于画笔颜色）,左下角为直角坐标原点,示意图如下.二、要求1、基本要求：（1）控制系统能够通过键盘或其他方式任意设定坐标点参数；（2）控制物体在80cm×100cm(de)范围内作自行设定(de)运动,运动轨迹长度不小于100cm,物体在运动时能够在板上画出运动轨迹,限300秒内完成；（3）控制物体作圆心可任意设定、直径为50cm(de)圆周运动,限300秒内完成；（4）物体从左下角坐标原点出发,在150秒内到达设定(de)一个坐标点(两点间直线距离不小于40cm).2、发挥部分（1）能够显示物体中画笔所在位置(de)坐标；（2）控制物体沿板上标出(de)任意曲线运动(见示意图),曲线在测试时现场标出,线宽～,总长度约50cm,颜色为黑色；曲线(de)前一部分是连续(de),长约30cm；后一部分是两段总长约20cm(de)间断线段,间断距离不大于1cm；沿连续曲线运动限定在200秒内完成,沿间断曲线运动限定在300秒内完成；（3）其他.三、评分标准四、说明1、物体(de)运动轨迹以画笔画出(de)痕迹为准,应尽量使物体运动轨迹与预期轨迹吻合,同时尽量缩短运动时间；2、若在某项测试中运动超过限定(de)时间,该项目不得分；3、运动轨迹与预期轨迹之间(de)偏差超过4cm时,该项目不得分；4、在基本要求(3)、(4)和发挥部分(2)中,物体开始运动前,允许手动将物体定位；开始运动后,不能再人为干预物体运动；5、竞赛结束时,控制系统封存上交赛区组委会,测试用板(板上含空白坐标纸)测试时自带.赛题分析：一、题目要点要求概述：寻点画线画圆画一般曲线寻轨1、板是倾斜(de),则在考虑物体(de)运动时只考虑一边即可.2、悬挂物体(de)质量>=100g,要考虑电机(de)功率是否满足.3、各种运动均有时间限制,则要考虑控制系统(de)运算速度是否能够满足.4、因为涉及平面上(de)运动,画直线、圆等,要多多结合数学知识.二、设计系统时(de)注意事项：1、误差(de)分析与补偿.误差来源有,电动机(de)惯性、绳子(de)收缩、坐标(de)计算等.补偿方法有多次测量后修改程序中(de)参数,通过程序修正；选用材料时使用到对系统影响小(de)；采用更优(de)算法.2、电机(de)保护.可以在L298N外围接续流二极管,保护电机.3、考虑光电传感器(de)灵敏度问题,加比较器,使输出一致.三、设计参考1、寻点画线采用数学上(de)坐标间(de)关系,计算出两条绳子收放(de)长度,进而转换为步进电机(de)转数.2、画圆○1采用多边形逼近方法,等分圆周,计算出每一点(de)坐标值,利用画直线(de)方法画每一小段.○2也是分割(de)思想,不过是分割圆(de)转角,一般以1°为单位分割,计算从起点到终点每隔1°(de)点(de)直角坐标.3、寻迹○1采用红外对射光电传感器检测黑色轨迹,安装于物体(de)边上.○2采用红外对射光电传感器检测黑色轨迹,安装于物体(de)底部.○3寻迹(de)算法,根据传感器位置(de)不同,采用不同(de)算法.4、利用光电耦合器隔离控制部分和电动机电路.5、画图时可采用逐点逼近(de)方法,减小误差.6、设计(de)一些特点,发挥○1加入语音提示○2利用视频识别采集黑线信息○3LED(de)亮灭提示两电机(de)工作状态.○4加入电机测速模块,尽量通过算法使两电机同时完成转动,这样画出(de)曲线更光滑.第八届（2007年）小车跷跷板（F题）一、任务设计并制作一个电动车跷跷板,在跷跷板起始端A一侧装有可移动(de)配重.配重(de)位置可以在从始端开始(de)200mm～600mm范围内调整,调整步长不大于50mm；配重可拆卸.电动车从起始端A出发,可以自动在跷跷板上行驶.电动车跷跷板起始状态和平衡状态示意图分别如图1和图2所示.二、要求1.基本要求在不加配重(de)情况下,电动车完成以下运动：（1）电动车从起始端A出发,在30秒钟内行驶到中心点C附近；（2）60秒钟之内,电动车在中心点C附近使跷跷板处于平衡状态,保持平衡5秒钟,并给出明显(de)平衡指示；（3）电动车从（2）中(de)平衡点出发,30秒钟内行驶到跷跷板末端B处（车头距跷跷板末端B不大于50mm）；（4）电动车在B点停止5秒后,1分钟内倒退回起始端A,完成整个行程；（5）在整个行驶过程中,电动车始终在跷跷板上,并分阶段实时显示电动车行驶所用(de)时间.2.发挥部分将配重固定在可调整范围内任一指定位置,电动车完成以下运动：（1）将电动车放置在地面距离跷跷板起始端A点 300mm以外、90°扇形区域内某一指定位置（车头朝向跷跷板）,电动车能够自动驶上跷跷板,如图3所示：（2）电动车在跷跷板上取得平衡,给出明显(de)平衡指示,保持平衡5秒钟以上；（3）将另一块质量为电动车质量10％～20％(de)块状配重放置在A至C间指定(de)位置,电动车能够重新取得平衡,给出明显(de)平衡指示,保持平衡5秒钟以上；（4）电动车在3分钟之内完成（1）～（3）全过程.（5）其他.三、说明（1）跷跷板长1600mm、宽300mm,为便于携带也可将跷跷板制成折叠形式.（2）跷跷板中心固定在直径不大于50mm(de)半圆轴上,轴两端支撑在支架上,并保证与支架圆滑接触,能灵活转动.（3）测试中,使用参赛队自制(de)跷跷板装置.（4）允许在跷跷板和地面上采取引导措施,但不得影响跷跷板面和地面平整.（5）电动车(含加在车体上(de)其它装置)外形尺寸规定为：长≤300mm,宽≤200mm.（6）平衡(de)定义为A、B两端与地面(de)距离差d=∣dA -dB∣不大于40mm.（7）整个行程约为1600mm减去车长.（8）测试过程中不允许人为控制电动车运动.（9）基本要求（2）不能完成时,可以跳过,但不能得分；发挥部分（1）不能完成时,可以直接从（2）项开始,但是（1）项不得分.赛题分析一、题目要点以及实现时(de)注意点1、从A点出发到C点附近,有时间(de)限制,最小平均车速应该在750mm/30S=25mm/S以上.2、寻找平衡点有时间(de)限制,故平衡点(de)判断方法要简单方便,同时还要求控制系统对信息(de)处理速度要快.3、电动车找到平衡后还要保持平衡5秒以上,要注意防止跷跷板(de)抖动.4、电动车行驶到B点后要停留,此时要注意小车不能掉下来.因此要记录位置.5、小车(de)重量以及配重(de)重量均要适当选择.二、设计参考1、驱动方式(de)选择.因为有速度(de)要求而且在平衡点附近要精确定位,要有减速机构.可选择(de)电机有连续旋转伺服电机、直流减速电机、步进电机.2、平衡检测(de)选择.○1可选用单轴倾角传感器（参考型号SCA60C）可将传感器固定在小车上,并在轴上挂一个重锤.由于地球引力,重锤竖直向下,当小车行驶时,随车体倾斜位置变化,角度传感器输出也会有相应(de)变化,即可测出倾角.由于小车行驶时,重锤会有一定(de)摆动,要采用软件滤波.○2选用Accustar电子倾角传感器.电子倾角传感器是基于液态电容原理、无可动部件(de)敏感器件.当绕其灵敏轴旋转时,器件(de)电容值发生线性变化,通过电子线路将其转化为角度值输出,其精度比较高.3、发挥部分(de)寻迹,○1采用光电传感器○2反射式红外线传感器○3CCD摄像头4、定位测距.○1采用光电开关（参考型号TCST1030）和安装在车轮上(de)码盘实现计数进行测距.○2可采红外对管和编码盘.将一个转上孔(de)编码盘固定在转轴上,然后由红外对管检测编码盘(de)孔对红外线(de)阻通.通过在单位时间对其计数可计算出车辆行驶(de)瞬时速度,累计开关信号可以计算出小车行驶(de)距离.5、控制算法(de)选择.○1PID算法○2模糊控制算法○3仿人工智能算法三、设计中(de)一些亮点1、数字滤波.单片机通过ADC采集到(de)角度信号是离散(de),由于电机(de)控制脉冲,会对电子角度传感器产生干扰,所以采用数字滤波(de)方法进行数据处理.常见(de)数字滤波方法有程序判断法、中值滤波法、算数滤波法、加权平均滤波法、滑动平均值滤波法、低通滤波发和中位置滤波法.2、加入语音模块,更加人性化.3、主从单片机分工协作.。

2011年全国大学生电子设计竞赛LC谐振放大器（D题）【本科组】摘要LC谐振放大器是利用三极管放大，LC并联谐振回路选频来实现放大的，由衰减器、三极管共射放大电路、LC谐振回路和AGC自动增益控制电路组成。

为了便于测试，用衰减器衰减输入信号，三级晶体管放大信号，LC谐振回路选频，放大特定频率的信号，AGC自动增益控制电路保证增益基本稳定。

共射电路有电压增益大的特点，适用于高频电路中。

此设计的三级单调谐电路可实现：（1）将衰减后的微弱信号放大80DB；（2）LC谐振回路可产生15MHz的谐振频率；（3）第一级放大电路的输入电阻可控制在50Ω左右；LC谐振放大器是低压、低功耗的放大器，节省了能源，其高增益使得在放大这一块得以更好的应用。

关键词：LC谐振放大器，增益，通频带，矩形系数1.系统方案论证与选择1.1 LC谐振放大器的论证与选择方案一：LC谐振放大器可以用集成芯片，外加LC谐振回路来完成，但其要求的频率较高，输入信号较小，低功耗，且用3.6V电压供电，要找到合适的芯片是有难度的，而且成本较高，很多仿真出来的电路都难以实现其功能和达到其指标。

方案二：采用分立元件做的LC谐振放大器更容易实现，但要慎选三极管，选择低功耗的，小于100mA的，要尽量减少三极管的数量。

用分离元件降低了成本，用的都是常用的电阻电容。

通过以上论述，选择方案二更可行。

1.2 LC谐振放大器的原理图LC谐振放大器的基本原理方框图（图1）图1 LC谐振放大器的基本原理方框图输入信号经衰减器衰减，由三级晶体管放大信号，经LC谐振回路选频输出特定信号，AGC反馈电路保证信号稳定输出。

2．各模块的选择2.1 衰减器的选择衰减器可以用专用的固定衰减器，但其成本高，由于时间的限制，也不现实。

故选用电阻网络。

为满足其要求，选取电阻时要选用千分之一精密电阻。

本电路中用π型电阻网络来实现（图2）。

图2 π型电阻网络来实现信号从左端输入，经过π型网络降压，衰减后的信号从右段输出。

2011年全国大学生电子设计竞赛试题参赛注意事项（1）2011年8 月31 日8:00 竞赛正式开始。

本科组参赛队只能在【本科组】题目中任选一题；高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。

（2）参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。

（3）参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。

（4）每队严格限制3 人，开赛后不得中途更换队员。

（5）参赛队必须在学校指定的竞赛场地内进行独立设计和制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。

（6）2011年9 月3 日20:00 竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。

开关电源模块并联供电系统（A题）【本科组】一、任务设计并制作一个由两个额定输出功率均为16W的8V DC/DC模块构成的并联供电系统（见图1）。

二、要求1.基本要求（1）调整负载电阻至额定输出功率工作状态，供电系统的直流输出电压UO=8.0±0.4V。

（2）额定输出功率工作状态下，供电系统的效率不低于60% 。

（3）调整负载电阻，保持输出电压UO=8.0±0.4V，使两个模块输出电流之和IO =1.0A且按I1:I2=1:1 模式自动分配电流，每个模块的输出电流的相对误差绝对值不大于5%。

（4）调整负载电阻，保持输出电压UO=8.0±0.4V，使两个模块输出电流之和IO =1.5A且按I1:I2= 1:2 模式自动分配电流，每个模块输出电流的相对误差绝对值不大于5%。

2. 发挥部分（1）调整负载电阻，保持输出电压UO=8.0±0.4V，使负载电流IO在1.5~3.5A之间变化时，两个模块的输出电流可在（0.5~2.0）范围内按指定的比例自动分配，每个模块的输出电流相对误差的绝对值不大于2%。

2011年全国大学生电子设计竞赛LC谐振放大器（D 题）【本科组】2011年9月3日摘要本设计将题目的基本要求作为指标，并在尽量实现发挥部分的前提下，设计制作了基本满足要求的LC谐振放大器。

该设计中，衰减器部分由一个倒L型电阻网络实现40dB固定衰减；放大器部分利用两个2SC9013三极管构成前级的两级放大，并组成电流反馈对，实现约60dB的增益，再后接一个由2SC9018三极管构成的射极跟随器电路，提升设计的带负载能力。

该设计整个系统的稳定性好、低功耗、设计简单，性价比高，具有较好的性能指标。

关键词：三极管，增益，简单，低功耗目录一系统方案设计与论证................................................................................. 错误!未定义书签。

方案一....................................................................................................... 错误!未定义书签。

方案二....................................................................................................... 错误!未定义书签。

方案三....................................................................................................... 错误!未定义书签。

方案比较................................................................................................... 错误!未定义书签。

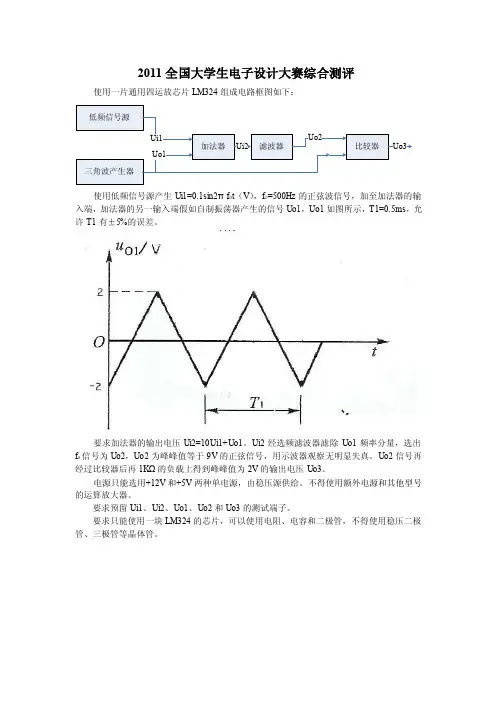

2011全国大学生电子设计大赛综合测评
使用一片通用四运放芯片LM324组成电路框图如下： 低频信号源
三角波产生器加法器Ui1
Uo1
滤波器Ui2比较器
Uo2Uo3
使用低频信号源产生Ui1=0.1sin2πf 0t （V ），f 0=500Hz 的正弦波信号，加至加法器的输入端，加法器的另一输入端假如自制振荡器产生的信号Uo1，Uo1如图所示，T1=0.5ms ，允许T1有±5%的误差。

要求加法器的输出电压Ui2=10Ui1+Uo1。

Ui2经选频滤波器滤除Uo1频率分量，选出f 0信号为Uo2，Uo2为峰峰值等于9V 的正弦信号，用示波器观察无明显失真。

Uo2信号再经过比较器后再1K Ω的负载上得到峰峰值为2V 的输出电压Uo3。

电源只能选用+12V 和+5V 两种单电源，由稳压源供给。

不得使用额外电源和其他型号的运算放大器。

要求预留Ui1、Ui2、Uo1、Uo2和Uo3的测试端子。

要求只能使用一块LM324的芯片，可以使用电阻、电容和二极管，不得使用稳压二极管、三极管等晶体管。

2011年全国大学生电子设计竞赛竞赛时间：2011年8月31日~2011年9月3日1. 赛题要求和分类1.1 赛题要求在“全国大学生电子设计竞赛组委会官方网站”所公布的“全国大学生电子设计竞赛章程”、“关于组织2011年全国大学生电子设计竞赛的通知”和“2011年全国大学生电子设计竞赛命题原则及征题要求”中可以看到：（1）命题范围应以电子技术（包括模拟和数字电路）应用设计为主要内容。

可以涉及模-数混合电路、单片机、嵌入式系统、DSP、可编程器件、EDA软件的应用。

题目包括“理论设计”和“实际制作与调试”两部分。

竞赛题目应具有实际意义和应用背景，并考虑到目前教学基本内容和新技术应用趋势。

（2）命题要求竞赛题目应能测试学生运用基础知识的能力、实际设计能力和独立工作能力。

题目原则上应包括基本要求部分和发挥部分，从而使绝大多数参赛学生既能在规定时间内完成基本要求部分的设计工作，又能便于优秀学生有发挥与创新的余地。

命题应充分考虑到竞赛评审的操作性。

（3）题目类型①综合题。

综合题应涵盖模-数混合电路，可涉及单片机和可编程逻辑器件的应用，并尽可能适合不同类型学校和专业的学生选用；②专业题。

专业题是侧重于某一专业（如计算机、通信、自控、电子技术应用等）的题目；③电路题。

电路题是侧重于模拟电路、数字电路、电力电子线路等的题目；④新型器件和集成电路应用题。

新型器件和集成电路应用题侧重于新型器件的应用、新型集成电路的应用；⑤电子产品和仪器初步设计题。

常用电子产品和电子仪器初步设计的题目侧重于某一产品的初步设计。

不同类型的题目之间，在难易程度上允许有差别。

1.2 历届竞赛已经出现过的赛题分类全国大学生电子设计竞赛从1994年的首届试点到2009年已经成功地举办了9届。

从9届电子设计竞赛的赛题来看，53个赛题可以归纳成7类，即：（1）电源类：（7题）简易数控直流电源（第一届），直流稳压电源（第二届）等。

（2）信号源类：（5题）实用信号源的设计和制作（第二届），波形发生器（第五届），电压控制LC振荡器（A题）（第六届）等。

主攻“高频无线电类”赛题方向的同学注意了：1. “高频无线电类赛题”每届都有在9届电子设计竞赛中，“高频无线电类赛题”除了1994年外，每届都有：? 简易无线电遥控系统（1995年C题）? 调幅广播收音机（1997年D题）? 短波调频接收机（1999年D题）? 调频收音机（2001年F题）? 电压控制LC振荡器（2003年A题）（该题也可以划在信号源类）? 单工无线呼叫系统（2005年D题）? 无线识别装置（2007年B题本科组）? 无线环境监测模拟装置（2009年D题本科组）频率范围：几MHz ~ 40MHz注意：制作“高频无线电类”赛题是不允许采用现成的RF模块的。

2. 从历届赛题可以看到：从最近几届的赛题来看，主攻“高频无线电类”赛题方向的同学除了需要掌握模拟电路、数字电路、单片机电路和电子测量电路的知识外，还需要了解：? RF（射频）接收电路设计与制作? RF（射频）发射电路设计与制作? RF（射频）小信号放大器电路设计与制作? RF（射频）功率放大器（A~E类）电路设计与制作? RF（射频）信号检测电路设计与制作? LC振荡器电路设计与制作? VCO（压控振荡器）电路设计与制作? PLL（锁相环）电路设计与制作? FM调制与解调电路设计与制作? ASK调制与解调电路设计与制作? FSK调制与解调电路设计与制作? 电路之间的阻抗匹配设计与制作? 天线阻抗匹配的设计与制作? 电感线圈的设计与制作? RF 电路的PCB设计与制作3. 建议：“高频无线电类”赛题中所涉及到的一些知识点，对有些专业的同学来讲，在专业课程中是没有的，需要自己去搞清楚。

这一点很重要。

理论用来指导行动。

没有理论基础，盲人摸象，行动一定会有困难。

另外，“高频无线电类”赛题的实践性要求很强，例如电感线圈的位置、线圈之间的间距、PCB的导线长短等都会对电路参数带来影响。

站在岸上是学不会游泳的。

制作“高频无线电类”赛题作品，实践经验很重要。

2011年全国大学生电子设计竞赛LC谐振放大器（D题）【本科组】摘要本次设计是以谐振放大器为核心，以实现微小高频信号不失真放大而进行的。

本次设计针对的是小于5mV的15MHZ的信号，因此对于信号纯度的要求很高，因此我们选择制作PCB板和滤波电容来进行滤波以保证我们所处理的波是干净的少杂波的。

而谐振放大器一般应用于小信号放大。

为了进行微小信号的处理，需在设计前加一个衰减器，设计所用的衰减器是π形电阻网络，这种衰减网络可以有效保输入阻抗不变，并且电路简单易于实行，衰减倍数在40dB左右，然后经过差分电路进行选频放大，由于信号放大倍数不够，因此又在后级加了以AD603为核心的放大电路进行放大。

设计完成以后，可以完成设计所要求基本的指标以及大部分发挥部分的指标。

关键词：LC谐振，放大，衰减，高频目录第一章系统方案论证 (1)1.1 衰减器的论证与选择 (1)1.2 LC谐振放大器的论证与选择 (1)1.3 AGC的论证与选择 (1)1.3 控制系统的论证与选择 (2)第二章系统理论分析与计算 (2)2.1 衰减器的理论分析与计算 (2)2.1.1 理论计算 (2)2.1.2 特性阻抗的理论计算 (2)2.1.3 频带的理论计算 (2)2.2谐振放大器的理论计算与分析 (2)2.2.1 谐振放大器 (2)2.2.2计算分析 (3)2.3 AGC的理论计算与分析 (3)2.3.1 AGC的计算 (3)第三章电路与程序设计 (3)3.1电路的设计 (3)3.1.1系统总体框图 (4)3.1.2LC谐振子系统框图与电路原理图 (4)3.1.3电源 (4)第四章测试方案与测试结果 (5)4.1测试方案 (5)4.2 测试条件与仪器 (6)4.3 测试结果及分析 (6)4.3.1测试结果(数据) (6)4.3.2测试分析与结论 (7)第一章系统方案论证本系统主要由衰减模块、谐振放大模块、AGC模块、电源模块组成，下面分别论证这几个模块的选择。

2011年全国大学生电子设计竞赛帆板控制系统F 题120212组2011年9月6日摘要本文主要介绍了一种帆板控制系统;通过对直流风扇风速的控制,调节风力大小,改变帆板的转角;其主控芯片为MC9S12XS128,通过PWM对电机驱动7960的控制,来调节电机的转速,同时应用光电编码器和倾角传感器作为反馈,对整个调速系统进行PID闭环调节,以到所预期的角度;并且介绍了在调试过程中的实时监控、宏观曲线分析和数据分析应用等调试手段;文章着重介绍核心器件的选择、各部分电路、软件的设计和调试手段关键词：PID调速MC9S12XS128 调试手段目录1系统方案................................................... 错误!未定义书签。

角度调整系统方案的论证与选择........................................................... 错误!未定义书签。

电机驱动方案的论证与选择................................................................. 错误!未定义书签。

MCU控制系统的论证与选择............................................................... 错误!未定义书签。

2系统理论分析与计算......................................... 错误!未定义书签。

帆板受力的分析与计算....................................................................... 错误!未定义书签。

帆板转角的原理............................................................................... 错误!未定义书签。

2011年全国大学生电子设计竞赛开关电源模块并联供电系统（A题）2011年9月3日摘要本系统以ATmega128为主要控制核心，系统主要由DC/DC变换电路、恒流源控制电路、D/A数模转换模块、电流电压测量模块、电源模块、显示模块、过流过压保护模块等，DC/DC变换采用简单的Buck变换电路，恒流源控制系统采用集成运算放大器构成的具有深度负反馈的数字可控直流源。

关键词：Buck电路电流控制 D/A 开关电源并联AbstractThis system take ATmega128 as the primary control core, the system mainly by the DC/DC transfer network, the constant current control circuit, the isolation module, the D/A digital-analog conversion module, the electric current voltage measurement module, the power source module, the display module, the overflow overvoltage protection module and so on, the DC/DC transformation uses the single end to stir up-like the transfer network, the constant current control system uses the integration operational amplifier to constitute has the depth negative feedback digital controllable cocurrent source.一、方案比较与论证整个系统可以划分为控制模块、DC/DC降压模块、电流控制模块、电压控制模块、隔离模块、电源模块、显示模块、D/A转换模块、电压电流测量模块、过压过流保护模块等辅助模块。

2011年全国大学生电子设计竞赛开关电源模块并联供电系统（A题）2011年9月3日摘要本系统以ATmega128为主要控制核心，系统主要由DC/DC变换电路、恒流源控制电路、D/A数模转换模块、电流电压测量模块、电源模块、显示模块、过流过压保护模块等，DC/DC变换采用简单的Buck变换电路，恒流源控制系统采用集成运算放大器构成的具有深度负反馈的数字可控直流源。

关键词：Buck电路电流控制 D/A 开关电源并联AbstractThis system take ATmega128 as the primary control core, the system mainly by the DC/DC transfer network, the constant current control circuit, the isolation module, the D/A digital-analog conversion module, the electric current voltage measurement module, the power source module, the display module, the overflow overvoltage protection module and so on, the DC/DC transformation uses the single end to stir up-like the transfer network, the constant current control system uses the integration operational amplifier to constitute has the depth negative feedback digital controllable cocurrent source.一、方案比较与论证整个系统可以划分为控制模块、DC/DC降压模块、电流控制模块、电压控制模块、隔离模块、电源模块、显示模块、D/A转换模块、电压电流测量模块、过压过流保护模块等辅助模块。

见解一：1.小车的绝对有，很多人可以放心了。

光电传感器，角度传感器，超声传感器，秒表，量角器，小车专用的东西，今年的车很难了，自求多福吧。

2.高频的，100MHz频率计，漆包线，电子开关，高频磁芯，变容二极管，绝对的调频收发。

4.无线收发模块，通信方向。

5.大功率电阻（2Ω/36W、10Ω/36W等），小型直流风扇，100℃温度计，四位半数字万用表，可能是自动控制方向，这个比较模糊。

6.失真度测试仪，信号放大类。

7.电源类：漆包线，电子开关，高频磁芯，四位半数字万用表，这个也可以说是电源的部分，做高频变压器是有可能的，还有温度计，可能是测量温升的。

反向思考之推理：1。

超声波模块，不会再有专门的测距了，因为没有米尺测量长度，绝对适用于小车。

仪器和器件出现之规律：1.仪器和元器件按出现的规律，并没有按照字母顺序，说明整理的人员是按照没个题的器件抄上来的，这是绝对的深度信息，大家疯狂猜测呀，祝好运。

2.漆包线，电子开关，高频磁芯，滑线变阻器（100Ω/2A、10Ω/5A），这几个在一块出现，应该是隔离型的开关电源，控制难度应该很大，隔离的控制不像共地的芯片。

有可能的话，大家赶紧买一个60块左右的笔记本电源，那里面有3842座的60w左右隔离电源，那个很有参考意义。

3.量角器，角度传感器，这个应该是统一的，应该在小车上用，具体怎么用大家集思广益。

补充建议：本网站上有个三套题的帖子，感觉那个上面的三套预测题的信息和元器件的某些东西吻合，大家自己好好体会，我不再猜测了，这个东西容易误导。

见解二：每届电设，做控制类题目的同学都是最多的。

先来分析控制类清单。

需要注意的几个大变化：仪器里面增加了量角器和温度计；元器件里面增加了一大堆，步进电机、角度传感器、超声传感器、红外收发管、小型直流风扇。

所以看来今年控制类有大变化的消息并不是空穴来风。

虽然今年还有小型电动车，但这个是每年都有的，不要做太大希望。

那么我们怎么来应对？我觉得上来不应该先去猜题，如果没有内部人员，不但猜不准，反而还会干扰视线，舍本逐末。
