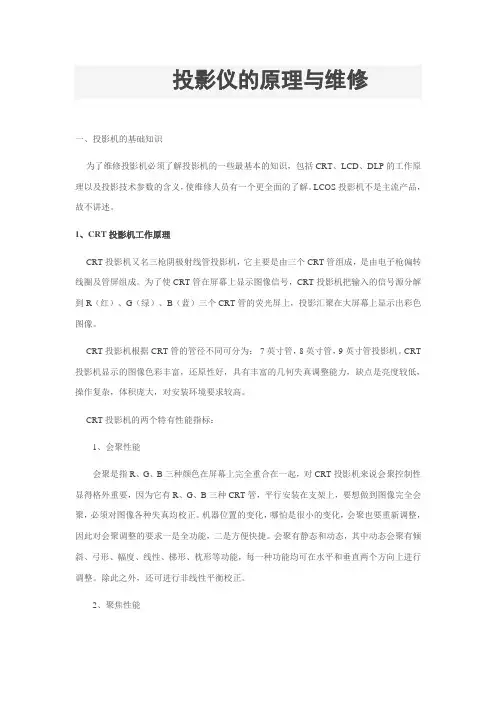

投影机技术原理及维护培训资料一、投影机的技术原理投影机是一种通过光学投射技术将图像投射到屏幕或其他平面上的设备。
它主要由光源、镜头、显示系统和控制电路等部件组成，下面将介绍投影机的技术原理。
1.光源投影机的光源通常采用高亮度的白光灯或激光光源。
白光灯通常采用钠灯或金卤灯，它们能够提供充足的亮度和色彩鲜艳的光束。
激光光源则具有更高的亮度和更广的色域，但价格较高。
2.镜头镜头是投影机中至关重要的部件之一，它负责将光线聚焦并投射到屏幕上。
投影镜头通常采用复合透镜结构，通过调节镜头的焦距来实现对投影图像的放大和缩小。
3.显示系统显示系统是投影机中的核心部件，其主要负责将输入的视频信号或图像信号转化为可见的光学图像。
目前市面上常见的显示系统有液晶显示系统和DLP（数字微镜投影）显示系统。
-液晶显示系统：液晶显示系统通过液晶面板来调节光线的透过程度，从而显示出不同的颜色和亮度。
投影机中的光线首先经过液晶面板，然后再经过色轮等光学装置，最后显示在屏幕上。
-DLP显示系统：DLP显示系统是一种基于微镜阵列和数字信号处理技术的显示系统。
它的特点是投影亮度高、色彩鲜艳、对比度高、清晰度高、响应速度快等。
4.控制电路控制电路是投影机的重要组成部分，它负责接收用户的操作信号，并控制投影机的各项功能，如开关机、调整亮度、对焦等操作。
二、投影机的维护投影机的正常运行和稳定性是保证图像质量的关键。
以下是一些投影机的维护基本知识，有助于延长投影机的使用寿命和保持图像质量。
1.清洁投影机投影机使用过程中，灰尘会堆积在投影镜头和光源等关键部位，影响图像质量和散热效果。
因此，定期清洁投影机是必要的。
可使用柔软的刷子和专用的清洁工具轻轻刷去灰尘，并用干净的布擦拭。
2.适当使用投影机投影机的使用环境对其寿命和性能都有一定影响。
要尽量避免投影机在高温、潮湿或灰尘过多的环境下使用，避免投影机受到冲击或震动。
3.避免长时间不使用长时间不使用投影机会导致灰尘积累，造成光源和投影镜头等部位损坏。
第一部分 : 整机結构介紹1.三片式 LCD 投影机基来源理LCD投影机分为液晶板和液晶光阀两种。
液晶是介于液体和固体之间的物质，自己不发光，工作性质受温度影响很大，其工作温度为-55 ℃~+77℃。
投影机利用液晶的光电效应，即液晶分子的摆列在电场作用下发生变化，影响其液晶单元的透光率或反射率，进而影响它的光学性质，产生拥有不一样灰度层次及颜色的图像。
三片式LCD投影机，它的成像器件是液晶板，是一种被动式的投影方式﹕光源 ( 超高壓汞灯 ) 發出的強光，經分光镜形成RGB三束光，分别透射过 RGB 三色液晶板 (LCD PANEL)；圖像信号源经过模数变换，调制加到LCD PANEL上，控制液晶单元的开启、闭合，进而控制光路的经过断开﹐使LCDPANEL成像﹔透射过 RGB三色液晶板 (LCD PANEL)的光線﹐再经镜子 ( 合光棱鏡 ) 合光，由光学镜头放大，显示在大屏幕上。
2.基本結构LCD投影机一般結构分以下几部分( 详细結构散布如附圖 *) ﹕(1). 光机﹕A.光源(發出強光 )﹔B.光机体 ( 分光作用 )C. 鏡頭組座﹕含 LCD PANEL(成像 ) ﹑合光棱鏡﹑光學鏡頭 ( 像放大 ) ﹔(2). 散熱系統﹕風扇﹑風道﹑濾网﹔(3). 電子系統﹕A．Driver Board (驅動控制LCD PANEL成像)﹔B．Control Board ( 控制各項功能 ) ﹔C．Graphic Board ( 接收處理計算机信號 ) ﹔D.Video Board (接收處理視頻信號)﹔E．電源供應組件(4). 外觀結构﹕大概由前蓋﹑后蓋﹑上蓋﹑下蓋﹑燈泡蓋﹑濾网蓋﹑鏡頭蓋﹑腳座組件組成。
(5).以PJ-X(S)700為例﹐整机結构組成以下圖:上蓋DC-DC組件風扇 4低壓電供應風扇 3高壓電供應右蓋燈泡蓋腳座支架 (2 組)前蓋風道風扇 5Video BoarbGraphic BoardControl Boar b后蓋下蓋濾网蓋Driver Boarb光机体風扇1合光棱鏡風扇2鏡頭蓋光學鏡頭鏡頭座組件燈泡組件光源PJX(S)700整机結构表示圖第二部分 : LCD投影机光學結构簡介1.三片式 LCD投影机光机結构原理簡介光机 (Optical Engine)作為投影机的中心零件,是投影机內技術密集度高同時价钱也較昂貴的重要組成部分. 光机內部光學系統共包括兩部分: 光源處理(R,G,B 三原色偏振光產生 ) 和模擬信號轉換 ( 單色 LCD液晶板和鏡頭部分 ). 系統詳細結构如圖 1 所示 :LCD Projector Optical Engine Optical TraceREFLECTION GLASS RELAY LENS R1GREENREFLECT RED TRANSMIT BLUE REFLECT RED&GREE TRANSMIT MIRROR VISR G BIR-CUT UV-CUTRELAY LENS R2CONDENSER GOUTGOING POLARIZER R INCOMING POLARIZER G G-LCDINCOMING POLARIZER R OUTGOING POLARIZER G CONDENSER VIS GR B P&S CONVERTER CONDENSER RCONDENSER B LENSARRAY BR-LCDINCOMING POLARIZER BREFLECTION GLASSB-LCDOUTGOING POLARIZER BLENSARRAY ALENS LIGHT SOURCE圖 1:三片式LCD投影机光机內部光學系統主要介紹一下合光棱鏡及P&S 轉換鏡內部工作原理 ,合光棱鏡為四塊膠合形成的棱鏡 ,每個膠合面按各自的鍍膜設計要求進行鍍膜.各棱鏡膠合面和配合角度的精度要求特别嚴格 ,三個入射表面分別鍍R,G,B 三色光的透射膜和AR-Coating( 抗反射膜 ), 出射面鍍 AR-Coating.合光棱鏡各工作面的內部光學結构如圖 2 所示:圖 2:合光棱鏡內部光學結构P&S Convert 是由好多個平行六面体 ( 兩斜面傾角為 :45 度) 的小棱鏡通過膠合拼接在一同组成的 . 光源發出的類似自然光的近似平行光束 , 經過 P&S Convert 處理后成為單一的 ( 光振子只做垂直方向振動 ) 偏振 S光 , 此步為達到切合 LCDPanel 要求的光源所進行的初步處理動作 . 自然光是空間振動 ( 随意方向 ) 均勻的非偏振光 , 光振子的振動矢量總能够分為兩個方向 : 与傳播方向一致 (S) 和垂直于傳播方向(P).P&S Convert 的結构原理如圖 3 所示 :圖 3: P&S Convert 工作原理2． PJ-X700/S700光机光源處理部分的結构X700与 S700光學結构同样 , 區別只在于顯示信號模式不一样, 前者為XGA:1024*768;后者 :SVGA:800*600,LCD Panel 電路結构不一样而已 . 光机光源處理部分的結构以下圖 :圖 4: PJ-X700/S700光机內部光學元件結构光机前光源處理系統加上鏡頭組件﹐组成光机. 以下圖示 .圖 5 : PJ-X700/S700鏡頭与光机整体裝配關系。
投影仪培训资料投影仪培训资料一、投影仪开机与关机1、连接：将笔记本电脑交流电源插头插入电源插座，将音箱插头插入笔记本电脑耳机插孔，将VGA线插入笔记本电脑VGA插孔。
2、开机●打开主电源开关（讲台下插座的开关电源）几秒钟后，投影机上电源指示灯显示为橙色，表示进入待机模式。
●开启笔记本电脑电源开关，进入教学课件界面。
●按下遥控器的ON/STANDBY按钮，投影机上ON、LAMP、FAN三个指示灯亮绿色，灯泡点亮。
2、关机●按下ON/STANDBY按钮。
画面上显示电源切断的确认提示，再按一次ON/STANDBY按钮。
注意：电源切断提示不久会消失。
提示一旦消失，该项操作即无效。
要关机仍需按下ON/STANDBY按钮两次。
●画面消失，但机内会继续冷却一段时间（3-5分钟），其后便进入待机状态。
冷却期间，LAMP指示灯会闪烁。
在这一状态下，不能重新开机。
LAMP指示灯熄灭后，冷却风扇仍会继续转动一段时间，以便将机内的余热散出。
投影机指示灯为橙色，则表示为待机模式，此时才可以将电源插头从电源插座上拔下或关闭主电源开关。
注意事项：如果在灯泡完全冷却之前关闭了电源或拔下了电源插头并要重新开机或插入，请稍等片刻（大约5分钟），让灯泡充分冷却后才可再操作。
如果灯泡过热，可能会点不亮，灯泡的寿命也会因此而缩短。
二、遥控器的使用1、按钮功能(1) ENTER按钮：接受所选的模式。
(2) MENU按钮：显示菜单。
(3) SET UP按钮：设定图像和模式。
(4) ON/STANDBY按钮：用于电源的接通/切断（待机）。
(5) ON指示灯：显示电源的接通/切断的状态。
(6) INPUT按钮：用于输入切换。
(7) RETURN按钮：返回前一个画面。
(8) 选择按钮：用菜单进行选择和调整等。
(9) LAMP指示灯：显示灯泡的模式。
(10) TEMP指示灯：机内温度过高时点亮。
(11) FAN指示灯：显示冷却风扇模式。
(12) 发信指示灯：在遥控器发信时点亮。
