CNG加气母站主要设备工艺参数CNG（压缩天然气）加气母站是供应自然气燃料的关键设施之一、以下是CNG加气母站的主要设备和工艺参数的详细说明：1.压缩机：压缩机是CNG加气母站的核心设备，用于将天然气从地面管道压缩至一定压力，通常为25-35MPa。
常用的压缩机类型包括离心式压缩机和往复式压缩机。
一般而言，往复式压缩机适用于小型CNG加气站，而离心式压缩机适用于大型CNG加气母站。
2.高压储气系统：高压储气系统由储气瓶、气瓶组等组成，主要用于存储压缩后的天然气。
储气瓶通常为钢制或复合材料制成，具有较高的抗压能力和安全性能。
气瓶组由多个储气瓶组成，可以根据需要进行扩展。
3.燃气测量和控制系统：为确保加气过程中天然气的精确计量和安全性，CNG加气母站配备了燃气测量和控制系统。
该系统包括气量计、压力传感器、温度传感器、阀门等设备，可以实时监测和控制压缩天然气的流量、压力和温度。
4.气体净化系统：为了确保加气过程中天然气的纯度和清洁度，CNG加气母站采用气体净化系统进行气体处理。
该系统主要包括过滤器、水分分离器、油分离器和除尘器等设备，可以去除天然气中的杂质、湿度和油污等物质。
5.安全保护系统：由于CNG具有易燃易爆的特性，CNG加气母站配备了多重安全保护系统，包括火灾报警系统、排气系统、泄漏报警系统、自动切断阀等。
这些系统可以监测和控制气体压力、温度和泄漏等情况，确保加气过程的安全性。
除了以上主要设备和工艺参数，CNG加气母站还可能包括其他辅助设备和系统，如压力调节系统、防爆设备、通风系统和废气处理设备等，以满足使用和运行过程中的各项要求，并确保CNG加气母站的安全和高效运行。
总结起来，CNG加气母站的主要设备工艺参数包括压缩机、高压储气系统、燃气测量和控制系统、气体净化系统和安全保护系统。
这些设备和系统的选择和配置需根据加气站的规模、使用需求和安全要求等因素进行优化设计。
G加气站储气设施的总容积，应根据设计加气汽车数量、每辆汽车的加气
时间、母站服务的子站的个数、规模和服务半径等因素综合确定。
在城市建成区内，CNG加气站储气设施的总容积符合下列规定：
a.加气母站储气设施的总容积不应超过120m3。
b.常规加气站储气设施的总容积不应超过30m3。
c.子站固定设施的总容积不应超过18m3。
站内停放的车载储气瓶组拖
车不应多于1辆。
无固定储气设施时，车载储气瓶组拖车不应多于2
辆。
2.调压器设置在进站管道的紧急切断阀之后。
3.进站管道应设计量装置，准确度不应低于1.0级，体积流量计量的基准状态。
压力为101.325kpa，温度为20。
4.脱硫系统的设计应符合下列规定：
a.脱硫应在增压前进行。
b.设备应设在室外。
c.宜设备用脱硫塔。
d.宜采用固体脱硫剂。
e.脱硫塔前后的工艺管道上应设置硫化氢含量检测取样口，也可设置硫化氢
含量在线检测分析仪。
5.脱水系统的设计应符合下列规定：
a.宜设备用脱水设备。
b.宜采用固体吸附剂。
c.出口管道上应设置露点检察仪。
6.压缩机排气压力应不大于25Mpa。
CＮＧ加气站工艺流程图：高压气地下储气井施工工艺流程图:健康、安全与环境管理机构图：采用技术规范及标准:１、《汽车加油站气站设计及施工规范》ＧＢ5０1５6-2002 ２、《高压气地下储气井》ＳＹ/T6５35－2０02《高压气地下储气井》SY/T6535-2002前言范围规范性引用文件术语结构型式与参数要求验收方法检验规则标志、涂漆(井口装置）附录A （规范性附录)气密性试验压降(因温度变化)计算公式随着车用压缩天然气(CNG)加气站和民用天然气调峰站的大量建设,其储气系统高压气地下储气井也得到广泛应用。
为了更好地利用和规范高压气地下储气井,在原天然气井设计、建造的基础上特制定本标准。
ﻫ本标准的附录A为规范性附录。
ﻫ本标准由油气田及管道建设设计专业标准化委员会提出并归口。
本标准起草单位:四川省川油天然气科技发展有限公司。
ﻫ本标准主要起草人:陈立峰、李葵侠、廖晓锋、伍永乔、陈文忠、杨廷志。
１范围本标准规定了压缩天然气地下储气井(简称储气井)的结构型式、技术要求、验收方法、检验规则及标志、涂漆等。
本标准适用于设计、建造、验收及检验公称压力25MPa(表压)、公称容积为１ｍ３～10m３的储气井。
按本标准建造的储气井适用于符合GB 180417《车用压缩天然气》规定的天然气的储存。
其它用途及非腐蚀性气体可参照使用。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GＢ１804７—200０车用压缩天然气ＳＹ０4６6—９7天然气集输管道施工及验收规范ﻫSＹ／T 5１2７—2０02 井口装置和采油树规范ﻫSＹ／T5412—19９6 下套管作业规程ﻫSY/T 544．7—9２油井管无损检测方法超声测厚SY/T55８７．8—93油水井常规修井作业找串、封串、验串作业规程ﻫSＨJ22—90 石油化工企业设备与管道涂料防腐蚀设计与施工规范ﻫAPI Spｅｃ5CT3 术语下列术语和定义适用于本标准。
cng加气站原理
燃气加气站是指用于给压缩天然气（CNG）载具进行加注燃
气的设施。
CNG加气站的原理是通过一系列的处理和压缩，
将天然气转化为压缩天然气，然后将其储存并提供给用户车辆。
首先，天然气从输送管道进入加气站。
在进入加气站之前，天然气通常需要去除杂质，如水分、硫化氢和其他杂质，以避免对后续处理和车辆产生不良影响。
这通常通过过滤和吸附剂来完成。
接下来，经过初步处理的天然气进入压缩机。
压缩机将气体压缩到高密度，从而减小体积，并提高气体的能量密度。
压缩机通常采用往复式或螺杆式结构，通过机械运动将气体压缩。
压缩后，气体进入储气罐。
储气罐的主要功能是将压缩气体储存起来，以满足用户车辆的需求。
储气罐主要分为高压和低压两种类型，高压储气罐通常用于商用和公共汽车，而低压储气罐常用于私家车辆。
最后，当用户需要加注燃气时，CNG加注器会连接到用户车
辆的燃气进气口。
加注器通过控制阀门，将压缩天然气从储气罐中释放并输送到车辆燃气系统中。
加注器还配备了安全装置，如压力传感器和自动停止装置，以确保安全加注。
总的来说，CNG加气站通过对天然气的压缩、储存和输送，
为用户车辆提供了方便、经济且环保的燃料。
这种燃气加注技
术的使用不仅可以减少对传统石油资源的依赖，还可以降低排放物的排放，提高空气质量。
cng加气站的工艺流程CNG（压缩天然气）加气站的工艺流程通常包括压缩、储存和加气三个主要环节。
下面我将为你详细介绍这个工艺流程。
首先是压缩阶段。
在CNG加气站中，天然气从管道或气源车辆进入到压缩机。
压缩机的作用是将天然气压缩到一定的压力，并通过一系列的压缩操作，逐渐增加气体的密度。
压缩机通常采用活塞式或螺杆式压缩机，根据加气站的规模和运营需求的不同，压缩机的数量和型号会有所不同。
接下来是储存阶段。
在压缩完成后，压缩后的天然气需要被储存起来，以供后续的加气操作。
储存设备通常包括高压储气瓶和低压储气罐。
高压储气瓶是用于储存高压天然气的设备，通常采用钢瓶或复合材料瓶，具有一定的安全性能和耐压能力。
低压储气罐则是用于储存低压天然气的设备，通常位于加气站的地下。
最后是加气阶段。
在加气操作开始之前，需要对加气站的设备进行检查并确保其可用。
加气操作时，用户将车辆停放在加气区域，将CNG加气枪接入到汽车的加气口上。
然后，加气员根据用户的需求选择合适的加气压力。
启动加气机后，CNG会通过加气注气管路进入到汽车的燃气储存瓶中。
一般来说，加气过程是自动控制的，加气流量和压力会根据车辆的状况自动调整。
总结起来，CNG加气站的工艺流程包括压缩、储存和加气三个主要环节。
首先，天然气经过压缩机的处理被压缩到一定的压力。
然后，压缩后的天然气被存储在高压储气瓶和低压储气罐中。
最后，在加气操作开始之前，需要对加气站的设备进行检查并确保其可用。
在加气操作中，用户将车辆停放在加气区域，将CNG加气枪接入到汽车的加气口上，然后启动加气机，CNG会通过加气注气管路进入到汽车的燃气储存瓶中。
CNG加气站的工艺流程的实施严格遵循相关的安全规定和操作规程，确保CNG的加气过程安全可靠，并为用户提供高质量的天然气。

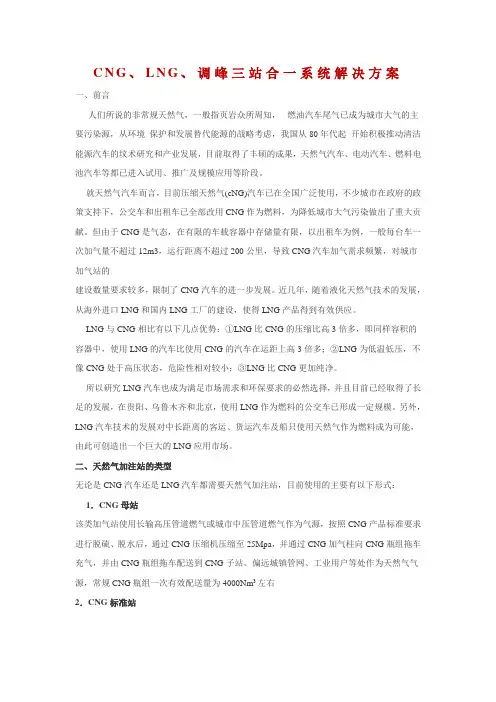

C N G、L N G、调峰三站合一系统解决方案一、前言人们所说的非常规天然气，一般指页岩众所周知，燃油汽车尾气已成为城市大气的主要污染源，从环境保护和发展替代能源的战略考虑，我国从80年代起开始积极推动清洁能源汽车的坟术研究和产业发展，目前取得了丰硕的成果，天然气汽车、电动汽车、燃料电池汽车等都已进入试用、推广及规模应用等阶段。
就天然气汽车而言，目前压缩天然气(cNG)汽车已在全国广泛使用，不少城市在政府的政策支持下，公交车和出租车已全部改用CNG作为燃料，为降低城市大气污染做出了重大贡献。
但由于CNG是气态，在有限的车载容器中存储量有限，以出租车为例，一般每台车一次加气量不超过12m3，运行距离不超过200公里，导致CNG汽车加气需求频繁，对城市加气站的建设数量要求较多，限制了CNG汽车的进一步发展。
近几年，随着液化天然气技术的发展，从海外进口LNG和国内LNG工厂的建设，使得LNG产品得到有效供应。
LNG与CNG相比有以下几点优势：①LNG比CNG的压缩比高3倍多，即同样容积的容器中，使用LNG的汽车比使用CNG的汽车在运距上高3倍多；②LNG为低温低压，不像CNG处于高压状态，危险性相对较小；③LNG比CNG更加纯净。
所以研究LNG汽车也成为满足市场需求和环保要求的必然选择，并且目前已经取得了长足的发展，在贵阳、乌鲁木齐和北京，使用LNG作为燃料的公交车已形成一定规模。
另外，LNG汽车技术的发展对中长距离的客运、货运汽车及船只使用天然气作为燃料成为可能，由此可创造出一个巨大的LNG应用市场。
二、天然气加注站的类型无论是CNG汽车还是LNG汽车都需要天然气加注站，目前使用的主要有以下形式：1．CNG母站该类加气站使用长输高压管道燃气或城市中压管道燃气作为气源，按照CNG产品标准要求进行脱硫、脱水后，通过CNG压缩机压缩至25Mpa，并通过CNG加气柱向CNG瓶组拖车充气，并由CNG瓶组拖车配送到CNG子站、偏远城镇管网、工业用户等处作为天然气气源，常规CNG瓶组一次有效配送量为4000Nm3左右2．CNG标准站该类加气站一般使用城市中压管道气作为气源，工艺及设备配置基本与CNG母站相同，只是处理规模相对较小，是通过CNG加气机向天然气汽车直接进行加气。
关于CNG加气站地下储气井的探讨CNG（压缩天然气）加气站是以压缩天然气为车辆提供燃料的场所。
CNG加气站的建设涉及到多个环节，其中地下储气井的设置对于加气站的运营和安全有着至关重要的作用。
本文将探讨CNG加气站地下储气井的相关问题。
一、储气井的类型CNG加气站的储气井可以分为地下立式储气井和地下水平式储气井两种类型。
地下立式储气井的直径约为1.7-2.2米，高度约为12-20米，一般采用混凝土浇筑而成。
储气井顶端设有保护罩，以防止外部物体损坏储气井。
储气井内部采用多层钢材筒体结构，内壁涂有聚氨酯防腐涂料，以提高储气井的耐腐蚀性能。
储气井底部设置液位器和液下泵，用于控制和执行储气井的注气和放气操作。
地下水平式储气井通常建在地下室内，直径约为2.5-3.0米，长度为20-30米。
储气井的内部结构和地下立式储气井类似，采用多层钢材筒体结构、聚氨酯防腐涂料和液位控制设备等。
由于其建在地下室内，因此相比地下立式储气井更加安全、防护性能更优。
二、储气井的布置CNG加气站储气井的布置需要考虑以下因素：1. 地形地貌条件：应在流动水不易聚集的地带、距地下水位面高度10-40米、充分利用地形地貌特点，根据实际情况采取立式和水平式储气井的配合布置。
2. 附近建筑物和人员的安全距离：CNG加气站周围应设置安全距离，避免在加气站工作时发生意外事故。
3. 周围环境的影响：应根据现场环境的不同情况，考虑储气井的数量、布局和深度等因素。
以上因素都是影响储气井布置的重要因素，必须充分考虑。
三、储气井的安全性CNG加气站地下储气井的安全性问题对于加气站的安全运营至关重要。
储气井的安全性主要包括以下几个方面：1. 监控和报警设备：必须安装储气井内、外相关的气体监测传感器和报警设备，能够实时监测气体浓度、压力等关键参数，发现异常情况能够及时预警和处理。
2. 防雷防爆措施：根据储气井的位置和周围环境，需要制定相应的防雷和防爆措施，以确保储气井在雷电和其它外界干扰下的正常运行。
CNG加气站储气井的安全管理规定CNG加气站是指采用压缩天然气进行车辆加油的加油站。
在CNG加气站中，储气井是CNG加气站的核心部件，也是一项存在一定危险性的工程。
为了保障CNG加气站的安全运行，国家对CNG加气站储气井的安全管理做出了明确规定。
本文将对CNG加气站储气井的安全管理规定进行介绍。
储气井的分类根据国际常用气体容器标准，储气井可以分为以下三种类型：1型、2型和3型。
1型储气井1型储气井是指仅由缠绕纤维增强塑料和聚丙烯等高分子材料构成的储气井。
由于这种储气井的强度较低，因此一般只能承受较低的压力。
1型储气井主要用于小型汽车、短途客车等较小型号车辆。
2型储气井2型储气井是指由钢制外壳和复合材料制成的储气井。
由于钢壳的强度较高，可以承受更高的压力，因此2型储气井适用于大多数CNG加气站。
对于一些载重较大的货车和长途客车等大型车辆，最好采用2型储气井。
3型储气井3型储气井是指由钢制外壳和玻璃钢或聚合物内胆构成的储气井。
由于具备较高的强度和耐腐蚀能力，3型储气井适用于各种类型的车辆,包括大型客车、商用车、运输车等。
CNG加气站储气井的安全管理规定为保障CNG加气站储气井的安全运行，国家制定了一系列储气井安全管理规定。
设计和制造1.储气井应当符合设计和制造的技术标准，如国家标准、行业标准等。
2.储气井的制造厂家必须取得相应的生产许可，并严格按照许可的范围和条件进行生产。
3.储气井的制造过程应当符合强度、密封等技术要求。
制造每容器应标明生产厂家、生产日期、容积、强度等必要参数，以便管理和使用。
安全检验1.新储气井在使用前应经初次安全检验，以确认其安全性能符合设计要求。
安全检验合格后，方可投入使用。
此后，每5年进行一次定期安全检验，以确保储气井的正常运行状态。
2.安全检验的内容包括：强度检验、密封性检验、尺寸检验等，每项检验都必须合格。
若某一项检验不合格，则必须进行再次检验或者进行相应的修理。
使用管理G加气站应建立完善的储气井使用管理制度，规定储气井的使用、维护、保养、检修等各方面工作的要求和标准。
