TLC5615芯片参数

  • 格式:doc
  • 大小:135.00 KB
  • 文档页数:2

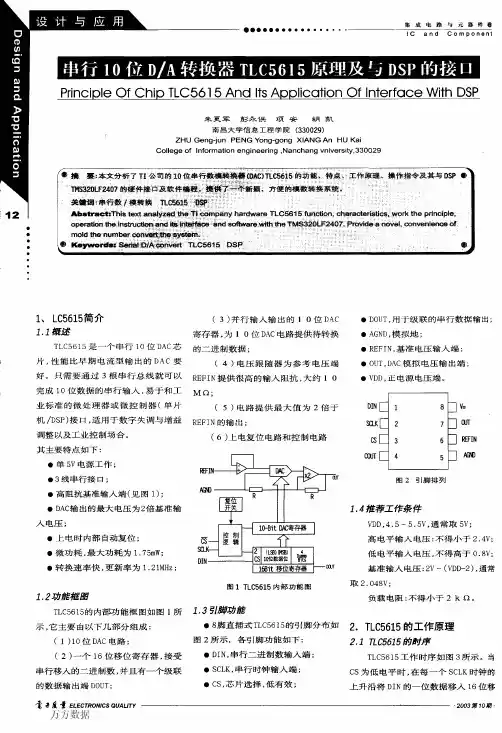

TLC5615是具有串行接口的数模转换器,其输出为电压型,最大输出电压是基准电压值的两倍。

带有上电复位功能,即把DAC寄存器复位至全零。

1TLC5615的特点
(1)10位CMOS电压输出;
(2)5V单电源供电;
(3)与CPU三线串行接口;
(4)最大输出电压可达基准电压的二倍;
(5)输出电压具有和基准电压相同极性;
(6)建立时间12 5μs;
(7)内部上电复位;
(8)低功耗,最大仅1 75mW。

一、TLC5615引脚图
——脚1DIN:串行数据输入端;
——脚2SCLK:串行时钟输入端;
——脚3CS:芯片选用通端,低电平有效;
——脚4DOUT:用于级联时的串行数据输出端;
——脚5AGND:模拟地;
——脚6REFIN:基准电压输入端;
——脚7OUT:DAC模拟电压输出端;
——脚8VDD:正电源端。

二、TLC5615内部功能模块
三、TLC5615时序图。
