给排水管材材料选用表

各种管道管材大集合-有您的参与更精彩希望您的参与，使其更完整，准确。

谢谢管材管件基本知识第一部份管材一、钢管钢管按其制造方法分为无缝钢管和焊接钢管两种。

无缝钢管用优质碳素钢或合金钢制成，有热轧、冷轧（拔）之分。

焊接钢管是由卷成管形的钢板以对缝或螺旋缝焊接而成，在制造方法上，又分为低压流体输送用焊接钢管、螺旋缝电焊钢管、直接卷焊钢管、电焊管等。

无缝钢管可用于各种液体、气体管道等。

焊接管道可用于输水管道、煤气管道、暖气管道等。

1、焊接钢管1．1 低压流体输送用焊接钢管与镀锌焊接钢管低压流体输送用焊接钢管，是由碳素软钢制造，是管道工程中最常用的一种小直径的管材，适用于输送水、煤气、蒸气等介质，按其表面质量的不同，分为镀锌管（俗称白铁管）和非镀锌管（俗称黑铁管）。

内外壁镀上一层锌保护层的约较非镀锌的重3%-6%。

按其管材壁厚不同分为：薄壁管、普通管和加厚管三种。

薄壁管不宜用于输送介质，可作为套管用。

1．2 直缝卷制电焊钢管直缝卷制电焊钢管，可分为电焊钢管和现场用钢板分块卷制焊成的直缝卷焊钢管。

能制成几种管壁厚度。

1．3 螺旋缝焊接钢管螺旋缝焊接钢管分为自动埋弧焊接钢管和高频焊接钢管两种。

a.螺旋缝自动埋弧焊接钢管按输送介质的压力高低分为甲类管和乙类管两类。

甲类管一般用普通碳素钢Q235、Q235F及普通低合金结构钢16Mn焊制，乙类管采用Q235、Q235F、Q195等钢材焊制，用作低压力的流体输送管材b.螺旋缝高频焊接钢管螺旋缝高频焊接钢管，尚没统一的产品标准，一般采用普通碳素钢Q235、Q235F等钢材制造。

2、无缝钢管无缝钢管按制造方法分为热轧管和冷拔（轧）管。

冷拔（轧）管的最大公称直径为200mm，热轧管最大公称直径为600 mm。

在管道工程中，管径超过57mm时，常选用热轧管，管径小于57mm 时常用冷拔（轧）管。

管道工程常用的无缝钢管有以下三种：2．1 一般无缝钢管一般无缝钢管简称无缝钢管，用普通碳素钢、优质碳素钢、普通低合金钢和合金结构钢制造，用于制作输送液体管道或制作结构、零件用。

建筑给排水管材选用表（室内给水）
文档大全
文档大全
文档大全
注：管道防腐――埋地铸铁管宜在管外壁刷冷底子油一道，石油沥青两道；埋地钢管（含热镀锌钢管、钢塑复合管）宜在管外壁刷冷底子油一道，石油沥青两道外加保护层（当土壤腐蚀性较强时可采用加强级防腐或特加强级防腐）；明装热镀锌钢管刷银粉漆两道或调和漆两道（消防管）；明装焊接钢管、无缝钢
管刷防锈漆两道，调和漆两道（屋面雨水排水管道可刷沥青漆两道）。

文档大全
建筑给排水管材选用表（热水）
文档大全
文档大全
文档大全
注：热水管道保温措施――超细玻璃棉管壳、酚醛泡沫管壳、岩棉管壳、电伴热，保温层厚度见《技术措施》P155；
保温层做法见国标图集03S401《管道和设备保温、防结露及电伴热》。

文档大全
建筑给排水管材选用表（室内排水）
文档大全
给排水管材选用表（室外埋地给水管）
文档大全
给排水管材选用表（室外埋地排水管）
文档大全
文档大全
注：塑料排水检查井井筒外径d200――适用De160塑料排水管道；井筒外径d315――适用De160、De200、De250、De315塑料排水管道；
井筒外径d450――适用De315、De400塑料排水管道；井筒外径d630――适用De400、De500、De630、De710、De800塑料排水管道。

做法见国标图集08SS523《建筑小区塑料排水检查井》
文档大全。

给排水及工艺管道安装工程施工方法及技术要求室内外给排水及工艺管道安装工程，主要包括：室内给水(冷、热) 系统、室内排水系统、消火栓给水系统、纯水循环水系统、压缩空气系统、屋面雨水排水系统和室外给水系统、污废水排水系统、雨水排水系统、工艺冷却循环水系统等。

下面是管道安装工程的施工程序、主要施工方法和技术措施简要的叙述。

并对施工中容易出现的质量问题进行剖析，提出可行性防治措施或解决办法，各系统管道所用的材质及连接方式见下表：管道工程材质及连接方式表序号系统名称管材选用连接方式1 室内给水系统冷水：PE聚乙烯管电熔焊连接热水：PB聚丁烯热水管热熔连接2 室内排水系统立管：U-PVC螺旋管粘接横管：U-PVC排水管粘接3 室内消火栓给水系统热镀锌钢管丝扣连接4 纯水系统给水聚丁烯PB管5 室内压缩空气系统无缝钢管焊接6 车间屋面雨水排水系统PVC管粘接7 室外给水系统DN50- DN 80： PPR 热熔连接DN100- DN 200：球墨铸铁承插连接8 室外污废水系统PVC双壁波纹管承插连接9 室外雨水排水系统PVC双壁波纹管承插连接1工艺冷却循环水SUS304不锈钢管焊接1.4.1 管道安装总体原则和施工程序1.4.1.1 管道安装总体原则管道工程施工的总体原则为：先预留预埋、后管道安装；先地下管、后地上管；先主管、后支管；先架空后地面；先设备就位、后工艺配管；先施工室内部分再施工室外部分。

同时为了配合总体进度，对于土建优先施工的要提前施工给予配合。

室内部分先配合土建做好预留、预埋工作，然后在土建适当工序完成后合理交叉、配合；室外部分管道的施工合理选择施工时机，一般为室内工作量已大部分完成、室外道路施工之前，按“先下后上、先大后小”的原则进行。

1.4.1.2 主要施工程序1) 室内管道安装施工主要工序流程图如下：材料确定 样品呈批 试验专题方案 试验准备 预留、预埋 套管形式规格选定 模具、套管定位 管道下料 管道预制管道加工 支吊架制作 支吊架选型 材料准备支架安装 管道安装 管道系统试验 管道冲洗防腐保温卫生洁具安装 管道消毒、系统试验 交工验收材料准备及验收2) 室外管道安装施工主要工序流程图如下：技术交底材料检验测量放线管沟开挖标高测量清理沟底沟底垫沙标高测量管道安装井室砌筑闭水试验隐蔽验收土方回填交工验收1.4.2 材料准备及验收1.4.2.1 对进场材料进行严格检查，必须符合设计要求。

给排水的管道种类很多，一种分法是按管道安装位置来分，分为室内管道、室外管道；一种是按管道的材料来分，分塑料管、金属管、复合管等。

这两天做给排水外线，需要选用室外给排水的管材，发现管材有很多选择，优缺点各异，现在终于腾出时间整理汇总一下。

室外给排水管道有：给水管、污水管、雨水管、消火栓管、喷淋管等，下面来分别介绍它们的种类及其优缺点吧！室外排水管道：管材：硬聚氯乙烯(PVC-U)管材硬聚氯乙烯管材有平壁管、加筋管、双壁波纹管三种：硬聚氯乙烯平壁管具有较高的抗内压能力，由于管壁为实壁结构，同样等级的环刚度，其材料用量最高，常用于DN <200mm的建筑小区排水工程；硬聚氯乙烯加筋管为管外壁经环形肋加强的异型结构壁管材，管材具有较好的抗冲击性能和抵抗外部荷载的能力，同样等级的环刚度，材料用量比平壁管要省；硬聚氯乙烯双壁波纹管的管外壁为梯形或弧形波纹状肋，内外壁波纹间为中空的异型结构壁管材，由于管壁结构合理，同样等级的环刚度，材料用量更省；由于硬聚氯乙烯管材低温抗冲击性能较差，使其在北方寒冷季节的施工受到一定的限制，埋设管道应位于冰冻线深度以下。

PVC-U双壁波纹管常用尺寸表聚乙烯(PE) 管材聚乙烯管材的韧性好，低温抗冲击性能佳，但管材的弯曲强度和弯曲模量较小，故制作相同管径、同等环刚度的管材，其材料用量较多，聚乙烯管材有两种类型，一类是用挤出工艺生产的，另一类是用缠绕工艺生产的；聚乙烯钢塑复合缠绕管由于外壁采用钢肋增强管壁结构，两种材料的性能得到更好的发挥，同样等级的环刚度，聚乙烯原材料用量较省，聚乙烯钢塑复合缠绕管的最大管径可达3000mm；聚乙烯双平壁钢塑复合管是在内外两层聚乙烯之间采用钢肋增强的管壁结构，聚乙烯双平壁钢塑复合管的最大管径可达3000mm。

聚乙烯双壁波纹管常用尺寸表接口形式埋地塑料排水管道的接口连接形式分为承插式、熔接式、粘接式和机械式四种。

承插式连接、橡胶圈密封属柔性连接，接口施工安装方便、密封性能好;管接口允许的偏转角度大，对地基的不均匀沉降适应性好；由于管道连接处存在一定的孔障，能消除施工期间由于温差作用导致的管道伸缩变形的影响；熔接式连接有电熔连接、热熔连接和焊接连接三种连接方式：。

建筑给排水管材的的选择近年来，建筑给排水的最大热点是新型管材的广泛应用。

目前，建筑给排水常用管材主要有塑料管，金属管和复合管三种。

一、塑料管常用塑料管有:硬聚氯乙烯管(PVC—U），高密度聚乙烯管(PE—HD），交联聚乙烯管(PE-X)，无规共聚聚丙烯管(PP—R），聚丁烯管(PB),工程塑料丙烯晴—丁二烯—苯乙烯共聚物（ABS）等。

目前在建筑中用的最多的是：排水用普通UPVC管，室外排水用UPVC加筋管、双壁玻纹管，给水用PPR管、PE(X）管等。

塑料管的物理性能和钢管,铜管比较见表：塑料管的主要优点:（1）。

化学稳定性好，不受环境因素和管道内介质组分的影响,耐腐蚀性好,卫生。

（2)。

导热系数小,热传导率低,绝热保温，节能效果好。

（3）.水力性能好,管道内壁光滑，阻力系数小,不易积垢，管道阻塞机率小。

（4).相对于金属管材，密度小,材质轻,运输,安装方便，灵活,简捷，维修容易。

(5）.可自然弯曲或具有冷弯性能，可采用盘管供货方式，减少管接头数量。

其主要缺点：(1）。

力学性能差,抗冲击性不佳,刚性差，平直性也差，因而管卡及吊架设置密度高.(2）.阻燃性差,大多数塑料制品可燃，且燃烧时热分解,会释放出有毒气体和烟雾。

（3）.热膨胀系数大，在塑料管路中尤其是作为热水管，采用柔性接口，伸缩节或各种弯位等热补偿措施较多.其中以PE,PPR等聚烯烃类为最。

施工安装时必须采取相应技术措施,否则极易发生接口处因伸缩节而拉脱的问题。

(4）。

耐热性差,软化温度低，需限制排水温度,限制使用场所和控制与热源的距离来解决。

（5）抗机械冲击性差,需强化施工技术,精心施工来解决。

在超高层建筑中不能满足要求。

(6)隔声性差，塑料管的噪声大于铸铁管,管道明装且管道位置靠近卧室时,问题尤为突出。

降噪的方式,提高管道材质的隔声效果,芯层发泡管空壁管是基于这一思路而开发的;降噪的另一方式是改变水流条件，螺旋管是基于这一思路而开发。

（7）易老化，塑料管的在阳光明的照射下，即在紫外线的照射下,很容易老化，通常工厂在生产的时候需添加抗老化剂。

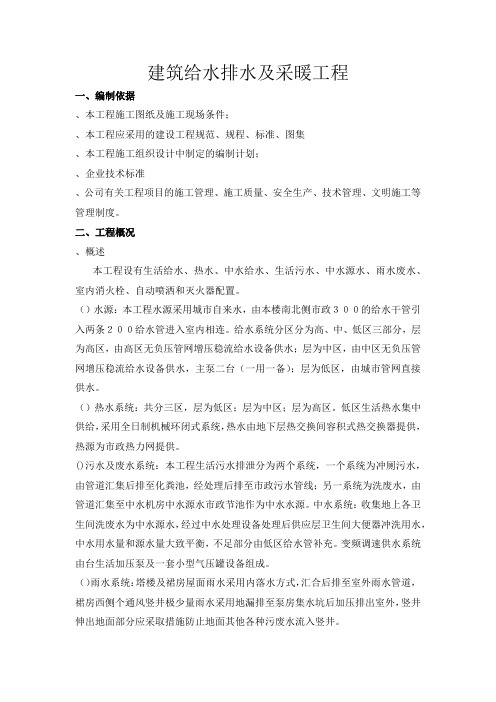

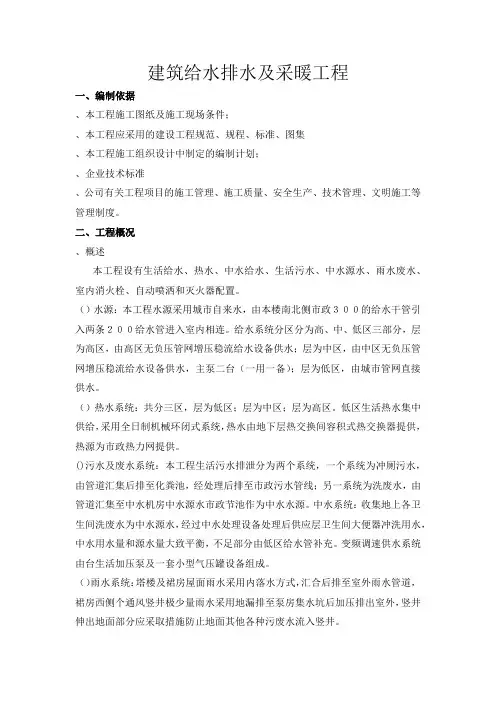

建筑给水排水及采暖工程一、编制依据、本工程施工图纸及施工现场条件；、本工程应采用的建设工程规范、规程、标准、图集、本工程施工组织设计中制定的编制计划；、企业技术标准、公司有关工程项目的施工管理、施工质量、安全生产、技术管理、文明施工等管理制度。

二、工程概况、概述本工程设有生活给水、热水、中水给水、生活污水、中水源水、雨水废水、室内消火栓、自动喷洒和灭火器配置。

（）水源：本工程水源采用城市自来水，由本楼南北侧市政３００的给水干管引入两条２００给水管进入室内相连。

给水系统分区分为高、中、低区三部分，层为高区，由高区无负压管网增压稳流给水设备供水；层为中区，由中区无负压管网增压稳流给水设备供水，主泵二台（一用一备）；层为低区，由城市管网直接供水。

（）热水系统：共分三区，层为低区；层为中区；层为高区。

低区生活热水集中供给，采用全日制机械环闭式系统，热水由地下层热交换间容积式热交换器提供，热源为市政热力网提供。

()污水及废水系统：本工程生活污水排泄分为两个系统，一个系统为冲厕污水，由管道汇集后排至化粪池，经处理后排至市政污水管线；另一系统为洗废水，由管道汇集至中水机房中水源水市政节池作为中水水源。

中水系统：收集地上各卫生间洗废水为中水源水，经过中水处理设备处理后供应层卫生间大便器冲洗用水，中水用水量和源水量大致平衡，不足部分由低区给水管补充。

变频调速供水系统由台生活加压泵及一套小型气压罐设备组成。

（）雨水系统：塔楼及裙房屋面雨水采用内落水方式，汇合后排至室外雨水管道，裙房西侧个通风竖井极少量雨水采用地漏排至泵房集水坑后加压排出室外，竖井伸出地面部分应采取措施防止地面其他各种污废水流入竖井。

（）消防给水系统：室内消防给水采用临时高压给水系统，设地下室消防水泵接合器台。

在地下层消防水泵房内设台消火栓给水泵（两用一备），地下层为人防工程，设污水集水井处，消防电梯井底设废水集水井和潜水泵排水，共处。

冷冻机房的消防泵各自设一处集水井排水。

建筑给排水管材选用表（室内生活给水）室内生活给水管综合概述：PPR、PE管道连接方式简单，是最常用的室内生活给水塑料管（常作为生活给水支管管材），也是最符合国家标准的生活给水管材；《建筑给水排水设计规范》（2009年版）提到：高层建筑给水立管不应使用塑料管。

从目前来看：选择钢塑复合管作为生活给水立管者居多；PSP钢塑复合管做为一种新型管材，从长远看是发展的趋势，看目前造价较高，推行存在一定的难度。

铜能抑制细菌生长，性能稳定且不易腐蚀，但铜管作为生活给水管存在价格高、施工难度大的缺点；从供水的安全性、可靠性考虑，薄壁不锈钢管作为室内生活给水系统中的最佳管材已经是无可争议的，但不锈钢管一次性投资相对较高（比PPR管高2～4倍，比复合管高2倍）。

注：1、若仅从生活给水管总造价因素分析，生活给水管总造价由低到高的次序是：PPR管、PE管、钢塑复合管、铜管、薄壁不锈钢管；2、虽然国家没有明令禁止使用PVC-U作为生活给水管管材，但查阅许多给排水管材相关文献可知，PVC-U管材中存在使管材变得柔软的添加剂酞，对人体内肾、肝等器官影响甚大，甚至会致癌。

因此，从供水安全性考虑，PVC-U不应作为生活给水管使用（本表格不列出此管材）；3、镀锌钢管分为冷镀锌钢管和热镀锌钢管。

冷镀锌管由于保护层不够致密均匀、稳定性差，一般使用寿命不到5年就锈蚀，出现“红水”、“黑水”，铁腥味严重，各种有害细菌超过国家生活饮用水水质标准，各地已在生活给水管道禁止使用；热镀锌钢管性能虽更稳定，从供水安全性考虑，热镀锌钢管也不应作为生活给水管使用（本表格不列出此管材）。

4、铝塑管曾经是市面上较为流行的一种生活给水管材。

虽价格比较便宜，但易老化，使用隐患多，使用年限短，在装修理念比较新的广东和上海，铝塑管已经渐渐失去市场，属于被淘汰的产品，设计时不建议采用。

建筑给排水管材选用表（室内热水）室内热水管综合概述：常用的室内热水塑料管有PP－R、PE－X、PE－RT，这些塑料管的接口均可采用热熔技术，管在热熔连接后，管材与管件在接口处连为一体，整体性好。

给排水工程材料介绍一、园林给水工程材料1.给水管材管材对水质有影响，其抗压强度影响管网的使用寿命。

管网属于地下水永久性隐蔽工程设施，要求很高的安全可靠性，目前常用的给水管材有以下几种。

塑料管：聚氯乙烯（PVC）、聚乙烯（PE）和聚丙烯（PP）等塑料管.聚氯乙烯（PVC）管PVC管（UPVC管）硬聚氯乙烯管，是由聚氯乙烯树脂与稳定剂、润滑剂等合后用热压法挤压成型，是最早得到开发应用的塑料管材。

UPVC管抗腐蚀能力强、易于粘接、PVC管价格低、质地坚硬，但是由于有UPVC单体和添加剂渗出，只适用于输送温度45℃的给水系统中。

（1）管材：根据管材外观的不同，可将其分为光滑管和波纹管。

波纹管由于其承压能力不能满足喷灌系统的要求，一般不采用。

聚氯乙烯管有硬质聚氯乙烯管和软质聚氯乙烯管之分，绿地喷灌系统主要使用硬质聚氯乙烯管。

PVC管的本质是一种真空吸塑膜，用于各类面板的表层包装，所以又被称为装饰膜、附胶膜，应用于建材、包装、医药等诸多行业。

其中建材行业占的比重最大，为百分之六十，其次是包装行业，还有其他若干小范围应用的行业。

PVC管分为PVC给水管和排水管两种，用于市政给排水、工业给排水、民用给排水、灌溉、植被浇水等。

聚乙烯(PE)管聚乙烯(PE)管材分为高密度聚乙烯（HDPE）和低密度聚乙烯（LDPE）管材。

高密度聚乙烯管材具有较好的物理学性能，使用方便，耐久性好，但由于价格昂贵，在喷灌系统中很少采用。

低密度聚乙烯管材材质较软，强度低，但抗冲击性好，适合在较复杂的地形敷设，是绿地喷灌系统中常使用的聚乙烯管材。

特征:1.化学稳定性好，能抵抗一定浓度及温度的酸碱盐类，及有机溶剂的腐蚀作用。

2.具有良好的延伸性和力学性能。

3.无毒、素纯洁、加工性能好PP管无毒、卫生、耐高温且可回收利用，主要应用于筑建物室内冷热水供应系统，也广泛适用于采暖系统。

聚丙烯（PP）聚丙烯管材的最大特点是耐热性优良。

在短期内使用温度可达100℃以上，正常情况可在80℃条件下长时间使用。

1.1管材近年来随着工程技术、新型材料的发展，加上国外先进技术设备的大量引进，管材比较多。

能用于本工程的材料主要有钢筋混凝土管、U-PVO 壁波纹管、HDPE 钢筋混凝土管，目前在国内运用广泛，生产及施工技术比较成熟，具有一下特点：(1) 造价低。

(2) 耐腐蚀、抗老化性能好，管材强度高，使用寿命长。

(3) 白身较重，施工难度较大，由于采用钢丝网水泥抹带接口和混凝土基础，施工周期长。

(4) 易渗漏从而造成地下水的污染。

双壁波纹管和HDP至是新型塑料管材。

双壁波纹管及HDPEEf具有以下特点：(1) 内壁光滑，流通量大，同流量使用口径比混凝土管小。

(2) 管材柔韧性好，单节长，接口少，抗地基沉降性能强，抗渗性能好。

(3) 管内不结垢，耐腐蚀。

(4) 采用橡胶圈承插连接，方法可靠，施工质量易保证。

(5) 质量轻，搬运安装方便。

(6) 使用寿命长，大于50年。

下面对国内常用的钢筋混凝土管及双壁波纹塑料排水管及其他管材的安装、使用性能及综合费用作一比较，以便选择管道安装性能对比表,管材使用性能对比表管材综合费用比较表（元/米）注：双壁波纹管环刚度为S2级，钢筋混凝土排水管为n级管给水管材比较近年来，随着材料工业的发展，有不少新型管材在工程中推广应用。

能够运用于本工程的管材主要有钢管、给水球墨铸铁管、预应力钢筋混凝土管、钢筒预应力混凝土管、给水玻璃钢夹砂管、塑料管等。

1. 钢管钢管是一种在各行业广泛应用的管材，具有长久的应用历史、丰富的使用经验。

城市输水用钢管通常选用Q235A®静钢钢板制作，它的强度高，具有良好的韧性，管材及管件易加工。

大口径钢管成形工艺有两种，即直缝焊管与螺旋焊管。

钢管为管道工程常用管材，特别适应地形复杂的地段，但钢管的刚度小，易变形，衬里及外防腐要求严格，必要时需作阴极保护，施工过程中组合焊接工作量大，与其它管材相比，造价较高。

2. 给水球墨铸铁管球墨铸铁管利用离心力铸造成形，管壁质密，石墨形态为球状，基体以铁素体为主，伸长率大、强度高，性能与钢管相似，具有柔韧性，适应突发力强，且抗弯强度比钢管大，使用过程中管段不易弯曲变形，能承受较大负荷，材料耐蚀性好，一般不需作特殊防腐蚀处理，其接口为柔性接口，具有伸缩性和曲折性，适应基础不均匀沉陷，是比较理想的管材。

常用管材简介及选型近些年来,建筑给排水的最大热点是新型管材的广泛应用。

传统的镀锌钢管和普通排水铸铁管由于易锈蚀、自重大、运输施工不便等原因被取而代之。

目前,建筑给排水常用管材主要有塑料管,金属管和复合管三种。

现在就常用管材的一些特性,优缺点,使用范围做一简要论述。

1.塑料管塑料管是合成树脂加添加剂经熔融成型加工而成的制品。

添加剂有增塑剂,稳定剂,填充剂,润滑剂,着色剂,紫外线吸收剂,改性剂等。

具有质轻、耐腐蚀、外形美观、无不良气味、加工容易、施工方便等特点。

塑料管有热塑性塑料管和热固性塑料管两大类。

热塑性塑料管采用的主要树脂有聚氯乙烯树脂（PVC ）、聚乙烯树脂（PE）、聚丙烯树脂（PP）、聚苯乙烯树脂（PS）、丙烯晴-丁二烯- 苯乙烯树脂（ABS ）、聚丁烯树脂（PB）等。

热固性塑料采用的主要树脂有不饱和聚酯树脂、环氧树脂、酚醛树脂等。

1.1 塑料管性能1.1.1 物理性能：塑料管的物理性能影响管道的安装方式,用途,补偿措施和管道保温等方面。

1）.PVC-U 、PP、ABS 的力学性能相对较高,被视为“刚性管”明,装较好。

反之PE、PE-X 、PB 作为“柔性管”适合暗敷。

2）.塑料管的使用温度及耐热性能决定了PVC-U 、PE、ABS 仅能用于冷水管,而PE-X 、PP、PB 则可作为热水管。

当建筑物有热水供应系统且冷热水采用统一管材时耐热性能成为主要指标。

3）.塑料管热膨胀系数高,作为热水管使用时,采用柔性接口，伸缩节或各种弯位等热补偿措施较多。

其中以PE,PP 等聚烯烃类为最。

施工安装时如果对此没有足够重视,并采取相应技术措施,极易发生接口处因伸缩节而拉脱的问题。

4) .由于导热系数低,塑料管的绝热保温性能优良进而可减少保温层的厚度甚至无需保温。

不同塑料管之间绝热性的比较除导热系数外,还同它们各自的管壁厚度有关。

1.1.2 承压性能:承压性能所涉及的内容是在一定条件下塑料管材能够承受的内压力和恒压下的破坏时间。
