中心机房建设方案讲解培训课件

  • 格式：ppt
  • 大小：3.11 MB
  • 文档页数：53

下载文档原格式

  / 53

合集下载

中心机房建设方案PPT

中心机房建设方案PPT

中心机房UPS选用40KVA+4小时电池组并提供1.3倍预留
一楼设备间UPS选用20KVA+2小时电池组
2、RPDU设计选型
机柜采用RPDU供电方式，可远程控制和管理电力系统，主 要实现对各极数据中心、设备控制中心和弱电分配网络中 心的供电控制。系统选用冗余转换开关（ATS）带两路输入 ，一路输出，为重要负载提供双路电源冗余转换。
注：RPDU可以有针对性地对每台用电设备进行供电控制和管理，可设定时间任务或条件触发任务进行定时开、关、重启，或有选择地自动解决故障。
设机房专用标准配电柜，配备ABB低压开关，柜内配有市电备用回路，安装防雷保护系统 采用“UPS”、两路市电、柴油发电机组、“RPDU”来保证机房整体供电
1、UPS选型
工业空调一般采用全钢钣金结构加面板静电喷涂烤漆处理，具有较高的防腐耐久性。
功率大
24小时、全年运行
防腐耐久性高
一楼小机房设有主楼交换机、服务器等重要设备，为满足小机房制冷及运行要求，选用小型工业空调
保证室内人员所需新风量 维持室内正压所需新风量 不小于空调总送风量的5% 机房内不小于2次/h换气
选择HR08D双向换风系统 内置送排风机 采用高效静止热交换器 配置专业空气过滤器
采用 3 套绳式漏水监测系统检测精密空调给水管路及加湿罐产生的漏水及冷凝水排水管漏水，并与给管路上的电磁阀实现联动，发生漏水及时关闭电磁阀。
设备监控
环境监控
漏水监测
监控系统组成
在机房主要出入口采用红外/微波 “双鉴”探测器进行入侵检测
与气体灭火系统一起实施，并整合入动力环境监控系统，实现语音短信报警功能。
01
采用两个机架式光收发器对万兆光缆进行转换；

机房建设机房工程培训教材 PPT课件

机房建设机房工程培训教材 PPT课件
2020/3/31
如圖 (A)
2.0裸銅線
如圖 (C) 如圖 (B)
H.P.L面磚 鋁合金高架地板
防震桁樑
單位 mm
接地處理 裸銅線
8
© 2006 HwaCom Systems Inc. All Rights Reserved.
8
需求說明 – 高架地板
高架地板是依據網際網路資料 中心規範，高架地板與樓板距 離為30cm~50cm，每平方公 尺可承重500公斤(含)以上， 高架地板本身材質採用鋁合金 /合金鋼/結晶水 強化處理， 並於支架點加裝斜撐，以增強 抗震能力。

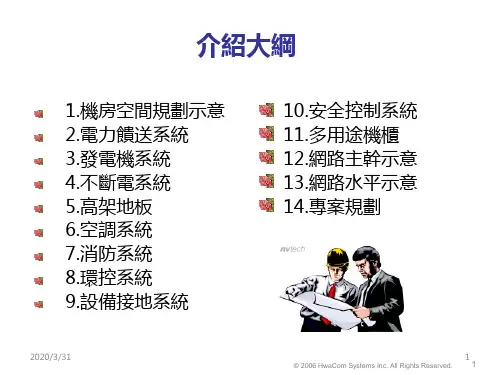

介紹大綱
1.機房空間規劃示意 2.電力饋送系統 3.發電機系統 4.不斷電系統 5.高架地板 6.空調系統 7.消防系統 8.環控系統 9.設備接地系統
2020/3/31
10.安全控制系統 11.多用途機櫃 12.網路主幹示意 13.網路水平示意 14.專案規劃
1
© 2006 HwaCom Systems Inc. All Rights Reserved.
2020/3/31
9
© 2006 HwaCom Systems Inc. All Rights Reserved.
9
需求說明 – 空調風向
• 依照機房專案規劃坪數規劃 • 建議 氣 / 水 冷式 • 機房高?M,面積?坪 • 高架地板架高30~50cm • 下吹式冷氣(配合使用上吹) • 恆溫20~23 • 相對溼度50% • 與中控系統連結
電池尺寸
1296mm
900mm
1300mm
1780mm
527mm
1780mm
527mm
50m m L型角鋼
870mm

数据中心机房建设方案PPT课件

数据中心机房建设方案PPT课件

.
26
UPS系统：
采用500KVA模块化UPS，配置10个50KVA模块，蓄电池满载后备时间不小于30分钟 机柜供电： 每个机柜采用双路UPS供电 走线方式采用地板下封闭桥架走线 连接方式采用工业连接器和PDU连接
.
27
3、防雷接地系统
.
28
防雷系统：
一级防雷 ——大楼低压配电室 二级防雷—— 机房进线配电柜 三级防雷—— UPS输出配电柜
精密空调、UPS、配电柜、机柜等设备应做承重处理 采用40以上角钢焊接散力支架，以满足机房承重要求.Βιβλιοθήκη 232、电气配电系统
.
24
供电等级：一级负荷
供配电系统：采用TN-S低压配电系统
动力供电系统：
空调新风系统供电
正常照明供电 维护电源插座供电
UPS供电系统：
机柜供电 网络设备供电
应急照明供电
消防、门禁、监控、环控等设备供电
吊顶式新风机
气体灭火装置 UPS电池架
UPS主机、配电柜
.
10
03
机房效果展现
.
11
整体俯视图
.
12
主机房效果图1
.
13
主机房效果图2
.
14
04
机房建设内容
.
15
1、装饰装修工程
.
16
1、装饰装修工程
隐形门
双门彩钢板隔断
地面陶瓷贴面静电地板 顶面铝合金微孔方板
彩钢板墙面
防火门 墙面乳胶漆 地面静电地板 顶面微孔板
A级
级别
B级
C级
温度℃
23±1
18~28
相对湿度
40%~55%

《机房建设方案》课件

《机房建设方案》课件
处理异常情况。
六、机房建设的案例分析
成功案例的介绍
介绍机房建设的成功案例， 如大型数据中心和云计算 中心。
失败案例的分析
分析机房建设中的失败案 例，总结教训和经验。
经验和教训
总结机房建设过程中的经 验和教训，为未来的建设 提供借鉴。
七、总结和展望
机房建设的意义和价值
机房建设是现代企业信息化发 展的重要保障，具有重要的意 义和价值。
根据需求设计机房的布局和设备摆放
位置，进行硬件配置。
3
施工和安装
进行机房的对机房设备进行调试和测试，确保其 正常运行。
五、机房建设的注意事项
• 技术人员的要求：机房建设需要具备相应的专业知识和技能。 • 设备的选择和采购：选择适合的设备品牌和型号，并进行合理的采购。 • 维护和保养：定期检查设备，进行维护保养，延长设备寿命。 • 环境监测和管理：监控机房的温湿度、水浸等环境参数，及时发现和
确保机房正常运行所需的电力供应和供电系统。
提供可靠的网络连接和通信设备，保障信息交 流顺畅。
选择适合的服务器、存储设备等硬件配置，满 足业务需求。
建立完善的安全措施和管理机制，保护机房设 备和数据的安全。
四、机房建设的步骤和流程
1
策划和准备
制定机房建设的具体计划和时间表，
设计和布置
2
准备所需材料和资源。
二、机房建设的基本原则
安全性原则
确保机房的设备和数据安全，包括防火、防 盗等安全措施。
经济性原则
在保证质量的前提下，合理控制机房建设和 运营成本。
可靠性原则
保障机房设备的稳定运行，如电力供应、网 络连通等。
灵活性原则
使机房能够适应不同的技术和业务需求的变 化。

网络中心机房建设初步设计方案培训课件

网络中心机房建设初步设计方案培训课件

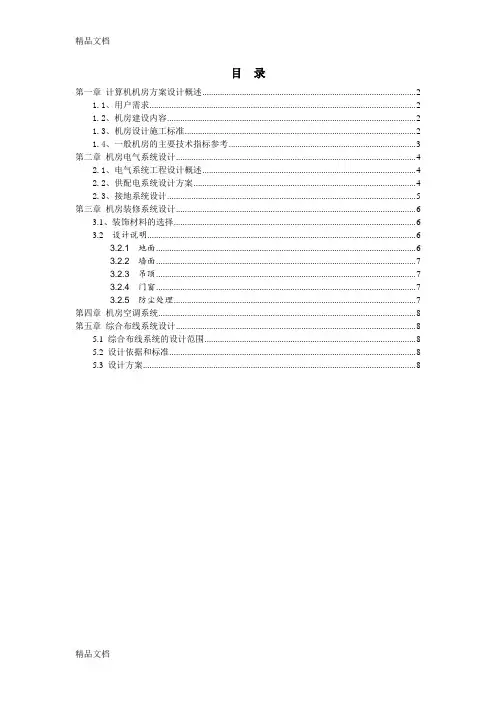

目录第一章计算机机房方案设计概述 (2)1.1、用户需求 (2)1.2、机房建设内容 (2)1.3、机房设计施工标准 (2)1.4、一般机房的主要技术指标参考 (3)第二章机房电气系统设计 (4)2.1、电气系统工程设计概述 (4)2.2、供配电系统设计方案 (4)2.3、接地系统设计 (5)第三章机房装修系统设计 (6)3.1、装饰材料的选择 (6)3.2 设计说明 (6)3.2.1 地面 (6)3.2.2 墙面 (7)3.2.3 吊顶 (7)3.2.4 门窗 (7)3.2.5 防尘处理 (7)第四章机房空调系统 (8)第五章综合布线系统设计 (8)5.1 综合布线系统的设计范围 (8)5.2 设计依据和标准 (8)5.3 设计方案 (8)第一章计算机机房方案设计概述1.1、用户需求本工程为机房改造工程，将原网络中心机房做必要的改造，以满足日后网络中心对机房的使用要求。

根据学校的资金情况和机房建设档次以及网络中心对机房的环境要求，本工程只做部分改造，改造内容如下：1、拆除原有木制地板，新铺钢制防静电地板；2、保留原立式空调（机房里间），在机房外间新装机房精密空调；3、原机房设备重新布局，对地板下电源插座重新布局施工；4、增加机房外间防静电铜带与里间铜带连接，机房外间做防尘处理；5、对于新布局重新做UTP布线（配线架到配线架），布线采用六类布线系统以提高原布线的档次和性能。

1.2、机房建设内容根据机房档次不同对相关的环境要求可分为A、B、C三级，A级最高。

机房建设内容包括：1、机房装修：吊顶整修、机房外间地面做防尘处理、铺设防静电地板；2、供配电系统：配电柜下口的线缆敷设，线槽及插座施工、接地铜带；3、机房空调系统：上下水管路施工、安装精密空调；4、机房弱电系统：六类UTP布线；1.3、机房设计施工标准《电子计算机机房设计规范》GB 50174－93《计算站场地安全要求》GB 9361-88《计算站场地技术条件》GB 2887-89《低压配电装置及线路设计规范》GBJ 54-83《计算机机房活动地板技术条件》GB 6650-86《建筑设计防火规范》TJ 16-34《建筑物防雷设计规范》GB50057-94《建筑物防雷设施安装规范》99D562《电子设备雷击保护原则》GB7450-87《采暖通风与空气调节设计规范》GBJ19-87《高层民用建筑设计防火规范》GB50045-951.4、一般机房的主要技术指标参考温度：22℃±1℃新风量：40m3/小时へ60m3/小时湿度：45%へ65% 机房照度：≥300勒克斯尘埃度：＜18000粒/升（≥0.5μm）应急照度：≥5勒克司噪音：≤68分贝计算机直流、交流地：≤1欧姆静电电压：≤1000V交流地的电位差：≤1V第二章机房电气系统设计2.1、电气系统工程设计概述计算机机房的供电系统，不仅要解决计算机设备（主机、网络、主控、终端等）用电的问题，还要解决保障其正常安全运行的其他附属设备（空调）的用电问题。

机房培训PPT(1)

机房培训PPT(1)

机房培训PPT(1)
UPS不间断电源系统——分类（原理）
一、后备式
功率等级0.25-2KVA左右
220±4％～±10％V
市电 175～264V
充电器
逆变器
负载
电池组
机房培训PPT(1)
UPS不间断电源系统——分类（原理）
二、在线互动式
功率等级0.5-5KVA左右
市电
负载
机房培训PPT(1)
UPS不间断电源系统——分类（原理）
机房培训PPT(1)
电气系统——小电器
机房培训PPT(1)
电气系统——常用线缆载流量
序 电缆型号mm2 载流量（A）
号
空气中（30℃）
1 3×4
28
2 3×6
34
3 3×10
49
4 3×16
64
5 3×25
83
6 5×4
26
7 5×6
32
8 5×10
46
9 5×16
60
序 电缆型号mm2 号
1 3×25+2×16 2 3×35+2×16 3 3×50+2×25 4 3×70+2×35 5 3×95+2×50 6 3×120+2×70 7 3×150+2×70 8 3×185+2×95
优点：功率因数高、谐波电流小、输入特性好、体积小、重量 轻
缺点：输入输出不隔离、电网的扰动对负载有影响；不可带半 波整流 非对称性负载
指标 过载能力 整机效率 可维护性 重量 体积 输出功率因素 成本
高频机 一般 85～97% 较复杂 较轻 较小 0.7 低
工频机 较强 85～95% 较简单 较重 较大 0.8 高

《机房建设标准》PPT课件

《机房建设标准》PPT课件
主机房内采用的活动地板可由钢、铝或其它阻燃材料制成。 活动地板表面应是导静电的，严禁暴露金属部分。
在电子计算机系统中，有大量的使用380V/220V交流电源 的电气设备，这些设备按国家有关规范中对电气的规定进 行工作接地，即把中性点接地。同时做好安全接地，要求 接地电阻≤1欧姆。此外，要求空调机组、机柜等机房设备 必须接地，各类设备的接地电阻按照国家标准执行。
.
23
机房装修
1. 系统介绍 2. 设计描述 3. 产品选型及介绍
.
24
系统介绍
计算机机房的建设涉及面广，内容复杂，是一项 综合性工程，是电子行业与建筑装饰行业交汇与 结合的新兴行业。
机房各项功能完整配套，达到专业规范、技术先 进、经济合理、安全适用、质量优良、管理方便 之目的。
在经济实用的前提下，选择优质机房专用装修材 料，主体装修材料宜选用吸音效果好、不易变形、 变色、易清洁、防火性好，且高度耐用的材料， 达到最佳装修效果。
机房建设
.
1
总体设计需求
机房需要考虑整体办公需要，应充分的体 现各区域的功能。此时的机房不仅局限于 网络设备摆放区域，而是办公及设备工作 的综合区域
.
2
系统建设目标
机房作为网络和数据中心，应为计算机和 网络系统的可靠运行提供合乎规范的环境 条件，在温度、电性能、电磁场强度、防 火性、承重能力、防静电能力、抗干扰能 力、防漏、防雷、接地等各项指标上均应 满足设备要求。设计和施工必须符合国家 有关标准、规范、规定，同时也严格遵守 施工地所的施工要求，建设规范化的计算 机机房
板敷设，高度要求根据地板下走线数量确 定, 为150mm-200mm； 安装静电泄漏系统，铺设静电泄漏网； 主设备间需要做到防尘防潮处理。

IDC核心机房建设整体解决方案PPT课件

IDC核心机房建设整体解决方案PPT课件
经济效益。
施工验收与交付
验收标准制定
根据项目需求和相关规范，制 定详细的验收标准。
验收过程执行
按照验收标准对IDC核心机房进 行全面检查，确保各项指标符 合要求。
问题整改与完善
对验收过程中发现的问题进行 整改和完善，确保机房稳定运 行。
项目交付与培训
完成IDC核心机房的移交工作，并 对相关人员进行培训，确保客户能
04
IDC核心机房建设实施过程
施工准备
需求分析
明确IDC核心机房的建 设需求，包括设备配置、 网络架构、安全防护等。
设计方案
根据需求分析，制定详 细的建设方案，包括机 房布局、设备选型、布
线规划等。
资源筹备
根据设计方案，准备所 需的材料、设备、人员 等资源，确保施工顺利
进行。
现场勘查与评估
对IDC核心机房的现场 环境进行勘查，评估施 工条件，确保施工安全
绿色数据中心
通过建设绿色环保的IDC核心机房，可以提高数据中心的能效和可 靠性，为企业提供更加安全、可靠、绿色的数据服务。
06
IDC核心机房建设案例分析
案例一：某大型IDC核心机房建设案例
客户需求
某大型互联网公司需要建设一座大型IDC核心机房，以满足其不断增长的数据存储和处理 需求。
解决方案
采用模块化设计，将机房划分为多个功能区域，包括服务器区、存储区、网络设备区等。 同时，采用高效节能的UPS供电系统、智能化的监控系统等。
同时，采用高效节能的UPS供电系统、智能化的监控系统建设完成后，能够满足客户不断增长的用户需求和业务
拓展，同时具有高效、稳定、安全等特点。
THANKS
感谢观看
详细方案设计
1 2 3
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
✓ 设备供电电源均为三相五线制及单相三线制，采用 双回路供电
✓ 用电设备做接地保护，并入土建大楼配电系统 ✓ 用电设备、配电线路装置过流过截两段保护，配电
以放射式向用电设备供电 ✓ 设备供电和照明供电分为两个独立回路，设备由
UPS提供并按设备总用电量的1.3倍进行预留，照明 由市电提供并按空调设备的要求供配 ✓ 配电系统与应急照明系统自动切换
1/8/2021
中心机房建设方案讲解
18
1、UPS选型
➢ 中心机房UPS选用40KVA+4小 时电池组并提供1.3倍预留
➢ 一楼设备间UPS选用20KVA+2 小时电池组
1/8/2021
中心机房建设方案讲解
19
2、RPDU设计选型
机柜采用RPDU供电方式，可远程控制和管理电力系统，主 要实现对各极数据中心、设备控制中心和弱电分配网络中 心的供电控制。系统选用冗余转换开关（ATS）带两路输入 ，一路输出，为重要负载提供双路电源冗余转换。
➢ 方案一：铝塑板贴面 ✓ 光学效果好 ✓ 外观光亮，洁净程度高 ✓ 安全性高 ✓ 施工方便 ✓ 可屏蔽系统
1/8/2021
中心机房建设方案讲解
12
➢ 方案二：钢板贴面 ✓ 防静电 ✓ 防尘 ✓ 防火 ✓ 表面可开孔安装开关 ✓ 隔间可敷设开关及照明
设备
Байду номын сангаас1/8/2021
中心机房建设方案讲解
13
3、机房吊顶
及设备进行实时监控，对突发事件的安全预警能力差。
1/8/2021
中心机房建设方案讲解
3
系统设计原则
1/8/2021
中心机房建设方案讲解
4
项目设计依据
➢ 《电子信息系统机房施工及验收规范》GB 50462-2008 ➢ 《电子信息系统机房设计规范》GB 50174-2008 ➢ 《数据中心电信基础设施标准》-TIA-942 ➢ 《计算机机房活动地板技术条件要求》GB 6650-86 ➢ 《低压配电系统设计规范》GB 50054-95 ➢ 《建设内部装修设计防火规范》GB 50016-2006 ➢ 《气体灭火系统设计规范》GB 50370-2005 ➢ 《采取与空调设计规范》GB 50019-2003 ➢ 《建筑物防雷接地设计规范》GB 50057-94 ➢ 《综合布线系统工程设计规范》GB/T 50311-2007 ➢ 《安全防范工程程序与要求》GA/T75-94
1
第一章 机房建设概述
第一章：机房建设概述 第二章：整体改选方案及各大子系统方案 第三章：机房网络建设 第四章：培训及售后服务 第五章：项目效果描述
1/8/2021
第五章：综述
中心机房建设方案讲解
2
机房建设概述
➢ 一、机房现状：
✓ 两个信息机房位于两幢楼上，不便于日常管理与维护； ✓ 机房供配电、防雷、接地、监控、温湿度监测不完善； ✓ 服务器摆放零散、不规范； ✓ 室内密封不达标； ✓ 室内噪音过大； ✓ 空调制冷效果达不到设备所需温度； ✓ 不能实现集中控制远程操作，故障维修不及时； ✓ 缺少必要的机房监控、监测报警系统，无法对于机房环境
中心机房建设方案讲解
1/8/2021
5
第二章整体改造方案及各大子系统方 案
第一章：机房建设概述 第二章：整体改选方案及各大子系统方案 第三章：机房网络建设 第四章：培训及售后服务 第五章：项目效果描述
1/8/2021
第五章：综述
中心机房建设方案讲解
6
Ø中机心房机房整建体设建兼要设顾四个关键环：
提高设备运 Contents 行的可靠性
1/8/2021
机房主要功能区
中心机房建设方案讲解
10
1、机房地板
➢ 地板采用防静电陶瓷地板，地板铺设高度25mm-30mm， 底部全部使用钢镀锌板，抗弯强度大，地板表面做防尘 处理，地板下隐蔽空间可敷设管线及电气设施，使机房 整体更加美观、整齐。
1/8/2021
中心机房建设方案讲解
11
2、机房墙体设计
中心机房建设方案讲解
1/8/2021
17
✓ 设机房专用标准配电柜，配备ABB低压开关，柜内配有 市电备用回路，安装防雷保护系统
✓ 采用“UPS”、两路市电、柴油发电机组、“RPDU” 来保证机房整体供电
注：RPDU可以有针对性地对每台用电设备进行供电控制和管理， 可设定时间任务或条件触发任务进行定时开、关、重启，或有 选择地自动解决故障。
观 ✓ 色采丰富
1/8/2021
中心机房建设方案讲解
15
➢ 防火玻璃 ✓ 耐火时限≥90min ✓ 透光、防火、隔烟、遮挡
热辐射 ✓ 满足耐火完整性、耐火隔
热性 ✓ 隔声、抗冲击
1/8/2021
中心机房建设方案讲解
16
二、机房供电系统
➢ 结合**厂中心机房设备及空调设施供电需求，机房 供配电系统设计构想如下：
1/8/2021
中心机房建设方案讲解
20
3、照明配电系统
正常照明 正常照明使用无眩光照明灯
照明系统
应急照明
1/8/2021
应急照明灯
中心机房建设方案讲解
21
三、空调新风系统
➢ 1、空调系统 根据国家A级机房环境要求，建立稳定的温度、湿度调节控 制系统，使机房内部温、湿保持稳定。
级别 项目
室内温度 相对湿度 温度变化率
➢ 微孔铝制天花板吊顶 ✓ 防火、防潮 ✓ 美观、耐用 ✓ 抗静电、抗干扰 ✓ 天花板上面可安装强、
弱电槽
1/8/2021
中心机房建设方案讲解
14
4、机房门窗
➢ 防火门 ✓ 耐火极限1.2小时 ✓ 隔音效果良好，平均隔音
RW≥30DB ✓ 隔热效果与墙体类似，保持内外
温差500℃以上 ✓ 静电粉末喷塑表面，耐腐蚀，美
1/8/2021
A级
夏季
冬季
供配电
消防系统
安全监控
接地防雷 空调新风 机房装修
机房建设各大子系统
1/8/2021
中心机房建设方案讲解
9
一、机房装修工程
➢ 机房装修主要结 合国家A级机房 建设标准，保证 机房温、湿度、 防雷、防干扰、 防静电、照明及 监控方面的要求， 满足计算机设备 安全可靠的运行， 延长计算机系统 使用寿命。
Contents
空间节约
整体建设
满足未来的 需求（8-10 年的需求）
8-10
Contents
线缆有效管理，改 善空气对流的通道
Contents
中心机房建设方案讲解
1/8/2021
7
机房整体设想效果图
1/8/2021
中心机房建设方案讲解
8
机房各大子系统
CKoVntMeCn系tosn统tents 网络布线
