光纤接头及其损耗介绍

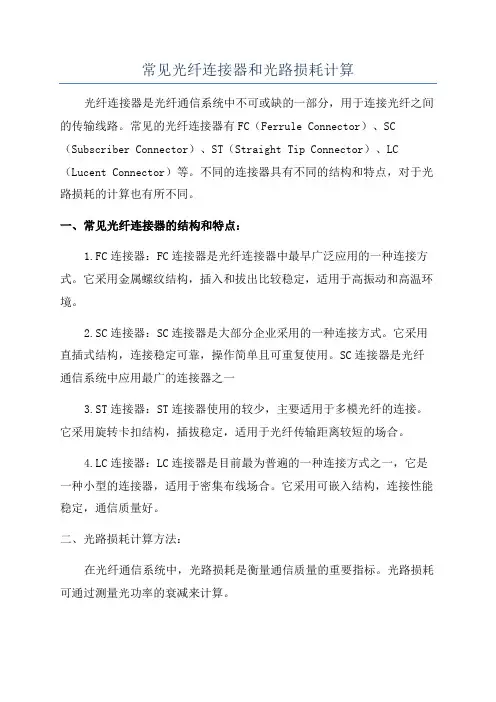

常见光纤连接器和光路损耗计算光纤连接器是光纤通信系统中不可或缺的一部分，用于连接光纤之间的传输线路。

常见的光纤连接器有FC（Ferrule Connector）、SC （Subscriber Connector）、ST（Straight Tip Connector）、LC （Lucent Connector）等。

不同的连接器具有不同的结构和特点，对于光路损耗的计算也有所不同。

一、常见光纤连接器的结构和特点：1.FC连接器：FC连接器是光纤连接器中最早广泛应用的一种连接方式。

它采用金属螺纹结构，插入和拔出比较稳定，适用于高振动和高温环境。

2.SC连接器：SC连接器是大部分企业采用的一种连接方式。

它采用直插式结构，连接稳定可靠，操作简单且可重复使用。

SC连接器是光纤通信系统中应用最广的连接器之一3.ST连接器：ST连接器使用的较少，主要适用于多模光纤的连接。

它采用旋转卡扣结构，插拔稳定，适用于光纤传输距离较短的场合。

4.LC连接器：LC连接器是目前最为普遍的一种连接方式之一，它是一种小型的连接器，适用于密集布线场合。

它采用可嵌入结构，连接性能稳定，通信质量好。

二、光路损耗计算方法：在光纤通信系统中，光路损耗是衡量通信质量的重要指标。

光路损耗可通过测量光功率的衰减来计算。

光路损耗的计算需要考虑到光纤连接器的损耗、光纤的损耗以及光纤接头的损耗。

下面将分别介绍这三个方面的计算方法：1. 连接器损耗计算：不同的连接器有不同的损耗，一般根据连接器的结构和规格来计算。

可以使用OTDR（Optical Time Domain Reflectometer）测量系统来测量连接器的插入损耗，并将其转化为损耗值。

2.光纤损耗计算：光纤的损耗与光纤本身的材料和制造工艺有关。

一般可以通过光纤的标称光功率和实际测试的光功率来计算损耗。

光纤损耗可以通过OTDR测试或使用光功率计测量得到。

3.接头损耗计算：接头损耗是指在光纤连接器之间连接时产生的光信号损耗。

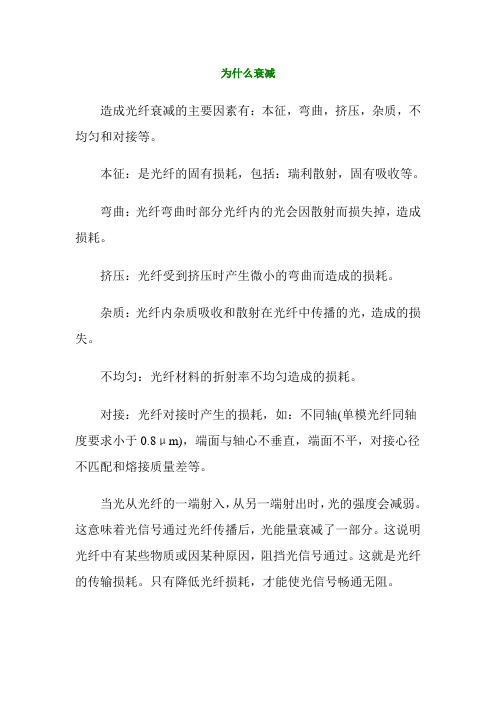

为什么衰减造成光纤衰减的主要因素有：本征，弯曲，挤压，杂质，不均匀和对接等。

本征：是光纤的固有损耗，包括：瑞利散射，固有吸收等。

弯曲：光纤弯曲时部分光纤内的光会因散射而损失掉，造成损耗。

挤压：光纤受到挤压时产生微小的弯曲而造成的损耗。

杂质：光纤内杂质吸收和散射在光纤中传播的光，造成的损失。

不均匀：光纤材料的折射率不均匀造成的损耗。

对接：光纤对接时产生的损耗，如：不同轴(单模光纤同轴度要求小于0.8μm)，端面与轴心不垂直，端面不平，对接心径不匹配和熔接质量差等。

当光从光纤的一端射入，从另一端射出时，光的强度会减弱。

这意味着光信号通过光纤传播后，光能量衰减了一部分。

这说明光纤中有某些物质或因某种原因，阻挡光信号通过。

这就是光纤的传输损耗。

只有降低光纤损耗，才能使光信号畅通无阻。

光纤损耗的分类光纤损耗大致可分为光纤具有的固有损耗以及光纤制成后由使用条件造成的附加损耗。

具体细分如下：光纤损耗可分为固有损耗和附加损耗。

固有损耗包括散射损耗、吸收损耗和因光纤结构不完善引起的损耗。

附加损耗则包括微弯损耗、弯曲损耗和接续损耗。

其中，附加损耗是在光纤的铺设过程中人为造成的。

在实际应用中，不可避免地要将光纤一根接一根地接起来，光纤连接会产生损耗。

光纤微小弯曲、挤压、拉伸受力也会引起损耗。

这些都是光纤使用条件引起的损耗。

究其主要原因是在这些条件下，光纤纤芯中的传输模式发生了变化。

附加损耗是可以尽量避免的。

下面，我们只讨论光纤的固有损耗。

固有损耗中，散射损耗和吸收损耗是由光纤材料本身的特性决定的，在不同的工作波长下引起的固有损耗也不同。

搞清楚产生损耗的机理，定量地分析各种因素引起的损耗的大小，对于研制低损耗光纤，合理使用光纤有着极其重要的意义。

材料的吸收损耗制造光纤的材料能够吸收光能。

光纤材料中的粒子吸收光能以后，产生振动、发热，而将能量散失掉，这样就产生了吸收损耗。

我们知道，物质是由原子、分子构成的，而原子又由原子核和核外电子组成，电子以一定的轨道围绕原子核旋转。

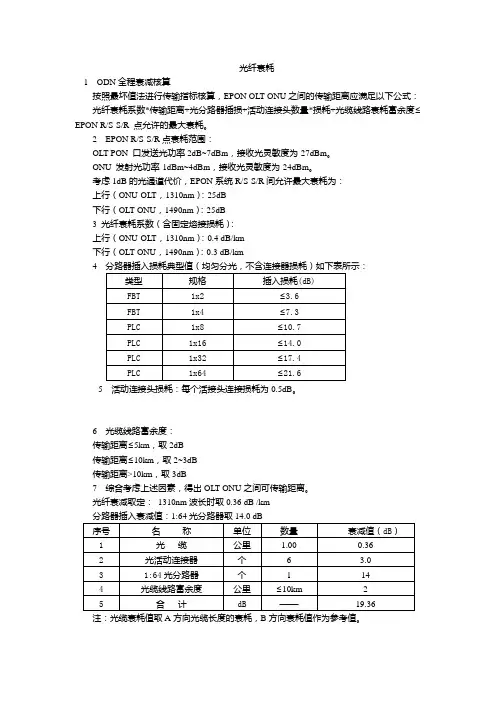

光纤衰耗1 ODN全程衰减核算按照最坏值法进行传输指标核算，EPON OLT-ONU之间的传输距离应满足以下公式：光纤衰耗系数*传输距离+光分路器插损+活动连接头数量*损耗+光缆线路衰耗富余度≤EPON R/S-S/R 点允许的最大衰耗。

2 EPON R/S-S/R点衰耗范围：OLT PON 口发送光功率2dB~7dBm，接收光灵敏度为-27dBm。

ONU 发射光功率-1dBm~4dBm，接收光灵敏度为-24dBm。

考虑1dB的光通道代价，EPON系统R/S-S/R间允许最大衰耗为：上行（ONU-OLT，1310nm）：25dB下行（OLT-ONU，1490nm）：25dB3 光纤衰耗系数（含固定熔接损耗）：上行（ONU-OLT，1310nm）：0.4 dB/km下行（OLT-ONU，1490nm）：0.3 dB/km45 活动连接头损耗：每个活接头连接损耗为0.5dB。

6 光缆线路富余度：传输距离≤5km，取2dB传输距离≤10km，取2~3dB传输距离>10km，取3dB7 综合考虑上述因素，得出OLT-ONU之间可传输距离。

光纤衰减取定：1310nm波长时取0.36 dB /km衰耗系数是多模光纤和单模光纤最重要的特性参数之一，在很大程度上决定了多模和单模光纤通信的中继距离。

衰耗系数的定义为：每公里光纤对光信号功率的衰减值。

其表达式为：a= 10 lg pi/po 单位为db/km其中：pi 为输入光功率值（w 瓦特）po 为输出光功率值（w 瓦特）假如某光纤的衰耗系数为a=3db/km，则意味着经过一公里光纤传输pi/po= 10 0.3= 2后，其光信号功率值减小了一半。

长度为l 公里的光纤总的衰耗值为a=al 。

对于单模光纤，按照0.18db/km 的衰耗。

对于一个光信号，若经过edfa 放大后输出功率为+5dbm ，其接收端的接收灵敏度若为-28dbm ，则放大增益为33db ，除以衰耗系数，除数距离为33/0.18=183公里，考虑老化等裕度，可传输120km 以上。

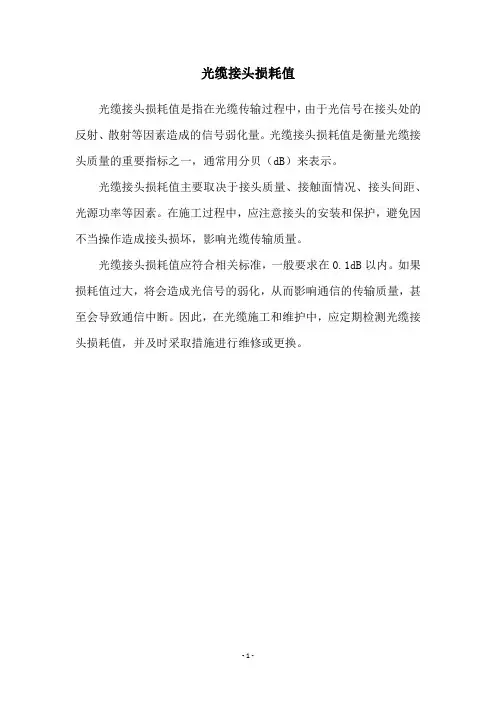

光缆接头损耗值
光缆接头损耗值是指在光缆传输过程中，由于光信号在接头处的反射、散射等因素造成的信号弱化量。

光缆接头损耗值是衡量光缆接头质量的重要指标之一，通常用分贝（dB）来表示。

光缆接头损耗值主要取决于接头质量、接触面情况、接头间距、光源功率等因素。

在施工过程中，应注意接头的安装和保护，避免因不当操作造成接头损坏，影响光缆传输质量。

光缆接头损耗值应符合相关标准，一般要求在0.1dB以内。

如果损耗值过大，将会造成光信号的弱化，从而影响通信的传输质量，甚至会导致通信中断。

因此，在光缆施工和维护中，应定期检测光缆接头损耗值，并及时采取措施进行维修或更换。

- 1 -。

目录[隐藏]1 什么是光纤接续损耗2 光纤接续损耗的种类3 解决接续损耗的方案光纤接续损耗是光纤通信系统性能指标中的一项重要参数，损耗值的大小直接影响到光传输系统的整体质量，在光缆施工和维护测试中，运用科学的分析方法，对提高整个光缆接续施工质量和维护工作极为重要，尤其是进一步研究光通信中长波长的单模光纤的通信性能、传输衰耗、测量精度和检查维修等方面有一定得现实意义。

光纤的接续损耗主要包括光纤本征因素造成的固有损耗和非本征因素造成的熔接损耗及活动接头损耗三种。

1、光纤固有损耗光纤固有损耗的产生主要源于光纤模场直径不一致、光纤芯径失配、纤芯截面不圆和纤芯与包层同心度不佳四方面。

其中影响最大的是模场直径不一致。

2、熔接损耗非本征因素的熔接损耗主要由轴向错位、轴心(折角)倾斜、端面分离(间隙)、光纤端面不完整、折射率差、光纤端面不清洁以及接续人员操作水平、操作步骤、熔接机电极清洁程度、熔接参数设置、工作环境清洁程度等其他因素造成。

3、活动接头损耗非本征因素的活动接头损耗主要由活动连接器质量差、接触不良、不清洁以及与熔接损耗相同的一些因素(如轴向错位、端面间隙、折角、折射率差等)造成。

1、工程设计、施工和维护工作中应选用特性一致的优质光纤一条线路上尽量采用同一批次的优质名牌裸纤，以求光纤的特性尽量匹配，使模场直径对光纤熔接损耗的影响降到最低程度。

2、光缆施工应严格按规程和要求进行配盘时尽量做到整盘配置(单盘≥500米)，以尽量减少接头数量。

敷设时严格按缆盘编号和端别顺序布放，使损耗值达到最小。

3、挑选经验丰富训练有素的接续人员进行接续和测试接续人员的水平直接影响接续损耗的大小，接续人员应严格按照光纤熔接工艺流程进行接续，严格控制接头损耗，熔接过程中时刻使用光时域反射仪(OTDR)进行监测(接续损耗≤0.08dB／个)，不符合要求的应重新熔接。

使用光时域反射仪(OTDR)时，应从两个方向测量接头的损耗，并求出这两个结果的平均值，消除单向OTDR测量的人为因素误差。

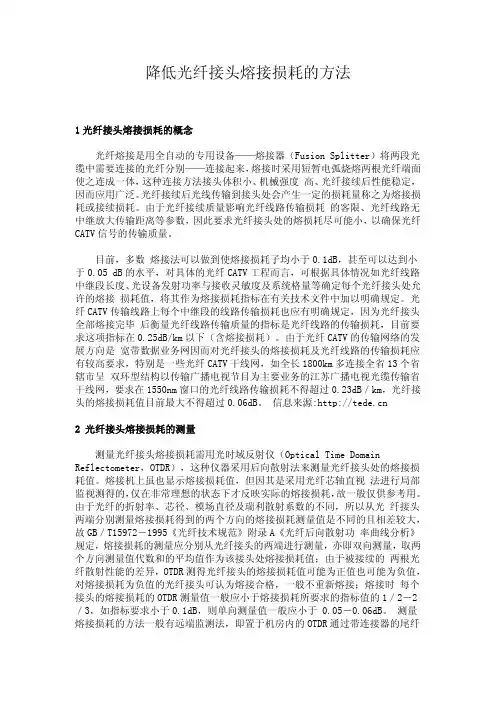

降低光纤接头熔接损耗的方法1光纤接头熔接损耗的概念光纤熔接是用全自动的专用设备——熔接器（Fusion Splitter）将两段光缆中需要连接的光纤分别——连接起来，熔接时采用短暂电弧烧熔两根光纤端面使之连成一体，这种连接方法接头体积小、机械强度 高、光纤接续后性能稳定，因而应用广泛。

光纤接续后光线传输到接头处会产生一定的损耗量称之为熔接损耗或接续损耗。

由于光纤接续质量影响光纤线路传输损耗 的客限、光纤线路无中继放大传输距离等参数，因此要求光纤接头处的熔损耗尽可能小，以确保光纤CATV信号的传输质量。

目前，多数 熔接法可以做到使熔接损耗子均小于0.1dB，甚至可以达到小于0.05 dB的水平，对具体的光纤CATV工程而言，可根据具体情况如光纤线路中继段长度、光设备发射功率与接收灵敏度及系统格量等确定每个光纤接头处允许的熔接 损耗值，将其作为熔接损耗指标在有关技术文件中加以明确规定。

光纤CATV传输线路上每个中继段的线路传输损耗也应有明确规定，因为光纤接头全部熔接完毕 后衡量光纤线路传输质量的指标是光纤线路的传输损耗，目前要求这项指标在0.25dB/km以下（含熔接损耗）。

由于光纤CATV的传输网络的发展方向是 宽带数据业务网因而对光纤接头的熔接损耗及光纤线路的传输损耗应有较高要求，特别是一些光纤CATV干线网，如全长1800km多连接全省13个省辖市呈 双环型结构以传输广播电视节目为主要业务的江苏广播电视光缆传输省干线网，要求在1550nm窗口的光纤线路传输损耗不得超过0.23dB／km，光纤接 头的熔接损耗值目前最大不得超过0.06dB。

信息来源:2 光纤接头熔接损耗的测量测量光纤接头熔接损耗需用光时域反射仪（Optical Time Domain Reflectometer，OTDR），这种仪器采用后向散射法来测量光纤接头处的熔接损耗值。

熔接机上虽也显示熔接损耗值，但因其是采用光纤芯轴直视 法进行局部监视测得的，仅在非常理想的状态下才反映实际的熔接损耗，故一般仅供参考用。

光纤连接器的插入损耗光纤连接器作为光通信系统中最基本也是最重要的光纤无源器件，其市场需求量越来越大。

近年来随着光纤宽带接入系统的发展，光纤链路中光纤连接器(包括其它有源及无源器件上使用的连接头)的使用越来越多，这对光纤连接器的插入损耗的测试准确性提出了越来越高的要求。

本文将就影响光纤连接器插入损耗的原因以及如何确保插入损耗测试的准确性及可靠性等问题作以简单的论述。

一． 有关概念1． 光纤连接器插入损耗（IL ）的定义： IL=01lg 10P P (dB) 其中P1为输出光功率，P0为输入光功率。

插入损耗单位为dB 。

2. 光纤连接器插入损耗的测试方法光纤连接器的插入损耗的测试方法一般有三种：基准法、替代法、标准跳线比对法。

由于在大批量的生产过程中，要求插入损耗的测试必须快速、准确且无破坏性。

因此现在的生产厂家大都采用第三种方法，即标准跳线比对法。

其测试原理图如下：当单模光纤尾纤小于50M 、多模光纤尾纤小于10M 时，尾纤自身的损耗可以忽略不计，此时测得的数据即为3端相对于标准连接器的插入损耗，并将此数据提供给客户。

当单模光纤尾纤大于50M 、多模光纤尾纤大于10M 时，应在测出的损耗值中减去光纤自身的损耗值。

3. 重复性重复性是指同一对插头，在同一只适配器中多次插拔之后，其插入损耗的变化范围。

单位用dB 表示。

重复性一般应小于0.1dB.4. 互换性由于光纤连接器的插入损耗是用标准跳线比对法测出的，其值是一个相对值。

所以在任意对接时，实际的插入损耗值很可能会大于用标准跳线比对法测出的值，而且不同的连接头、不同的适配器，其影响程度也会有所不同。

因此就有了互换性这一指标要求。

连接头互换性是指不同插头之间，或者不同适配器任意转换后，其插入损耗的变化范围。

其一般应小于0.2dB 。

如光波公司向客户承诺插入损耗小于0.3dB,互换性小于0.2dB ，则任意对接其插入损耗应小于0.5dB 。

二． 纤连接器插入损耗的主要因素1． 光纤结构参数（纤芯直径不同、数值孔径不同、折射率分布不同及其它原因等）的稳定光源 光功率计标准测试跳线 被测跳线标准适配器1 2 3 4失配引起的损耗。

光纤损耗计算公式详解
光纤传输中的光信号会因为多种因素而发生衰减，这种衰减也被称为光纤损耗。

光纤损耗计算公式是用来估算光信号在传输过程中所受到的损耗的。

下面是光纤损耗计算公式的详细说明：
总损耗 = 表面损耗 + 耦合损耗 + 分岔损耗 + 弯曲损耗 + 光纤本身损耗
1. 表面损耗：这种损耗是由于光信号在光纤表面发生反射而导致的损耗。

表面损耗通常可以通过特殊的光纤镀膜或者表面处理来降低，也可以通过选择更好的光纤材料来减少。

2. 耦合损耗：光纤耦合损耗是指当光信号从一根光纤传输到另一根光纤时发生的损耗。

耦合损耗可以通过选择更好的光纤接口或者使用高精度的光纤连接器来减少。

3. 分岔损耗：当光信号从一条光纤进入另一条光纤时发生的损耗。

分岔损耗可以通过使用更好的连接器和光纤分支器来减小。

4. 弯曲损耗：当光纤在弯曲运输时，光信号会因为折射率的变化而发生损耗。

弯曲损耗可以通过选择更好的光纤材料和减小弯曲的角度来减小。

5. 光纤本身损耗：光纤本身的材料和结构也会对光信号的传输产生损耗。

光纤损耗计算公式中，光纤本身损耗可通过光纤的品质和类型来考虑。

总之，光纤损耗计算公式是一个综合考虑光纤传输过程中各种损耗因素的公式。

通过对每种损耗因素进行分析和优化，可以更好地估计光信号的传输损耗，进一步提高光纤传输的效率和可靠性。

一、光纤接口的分类
光纤连接的接口主要分为PC接口和APC接口。

PC接口（Physical Contact）常用于光纤设备之间的连接，而APC接口（Angled Physical Contact）主要用于光纤设备和光缆之间的连接。

二、光纤冷接损耗原因
冷接是指两根光纤之间没有任何中介物，仅靠轻微的接触实现连接。

这种连接方式存在较大的光损耗。

冷接损耗的主要原因是：
1. 端面脏污和划痕：如果光纤端面有脏污或划痕，会导致入射光线受阻，产生反射和散射。

2. 端面不匹配：两个端面之间的面不匹配，会造成反射损失和散射损失。

3. 端面波长补偿：不同波长的光信号入射同一个光纤，端面会发生色散，产生额外的损耗。

三、解决方案
光纤冷接损耗对网络性能影响非常大，因此需要采取一些措施来减少这种损失。

1. 定期清洁光纤端面：使用可重复使用的干净清洁棒，沾有清洁液可以有效去除端面的污渍，避免划痕，减少光损耗。

2. 使用相应的连接器：选择质量好的连接器，能够避免一些不必要的损耗，减少连接器的间接损耗。

3. 使用光纤波长补偿：一些专业的仪器能够实现波长补偿，使不同波长的光线聚焦在同一个点上，减少反射和散射损耗。

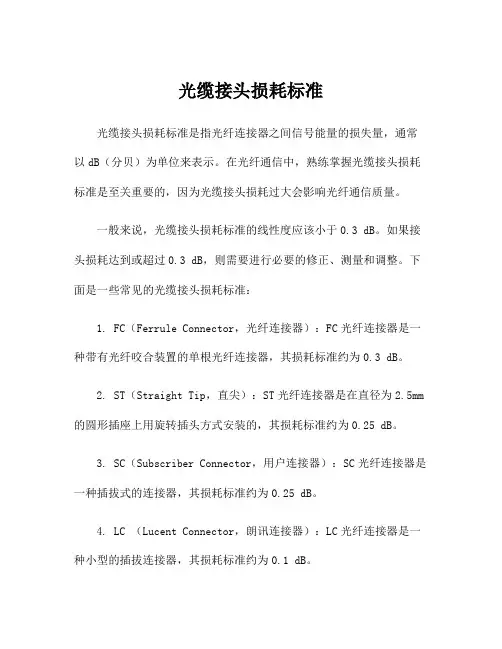

光缆接头损耗标准
光缆接头损耗标准是指光纤连接器之间信号能量的损失量，通常以dB（分贝）为单位来表示。

在光纤通信中，熟练掌握光缆接头损耗标准是至关重要的，因为光缆接头损耗过大会影响光纤通信质量。

一般来说，光缆接头损耗标准的线性度应该小于0.3 dB。

如果接头损耗达到或超过0.3 dB，则需要进行必要的修正、测量和调整。

下面是一些常见的光缆接头损耗标准：
1. FC（Ferrule Connector，光纤连接器）：FC光纤连接器是一种带有光纤咬合装置的单根光纤连接器，其损耗标准约为0.3 dB。

2. ST（Straight Tip，直尖）：ST光纤连接器是在直径为2.5mm 的圆形插座上用旋转插头方式安装的，其损耗标准约为0.25 dB。

3. SC（Subscriber Connector，用户连接器）：SC光纤连接器是一种插拔式的连接器，其损耗标准约为0.25 dB。

4. LC （Lucent Connector，朗讯连接器）：LC光纤连接器是一种小型的插拔连接器，其损耗标准约为0.1 dB。

除此之外，在进行光缆接头损耗测试时，还需要注意以下几点：
1.测试环境应该保持干净，并且处于相对稳定的温度和湿度。

2.测试应该在合适的波长范围内进行，以确保准确性和一致性。

3.测试应该在特定的时间段内进行，以确保稳定和可重复性。

4.测试采用的测试仪器应该进行校准和维护。

总之，仔细掌握光缆接头损耗标准，选择合适的光纤连接器，以
及在测试时遵守标准规范，可以有效地提高光纤通信的质量和稳定性，为日后维护和升级工作打下坚实的基础。

光纤损耗1.光纤的衰减的几种因素及光缆的特性：造成光纤衰减的主要因素有: 本征，弯曲，挤压，杂质，不均匀和对接等。

本征: 是光纤的固有损耗，包括: 瑞利散射，固有吸收等。

弯曲: 光纤弯曲时部分光纤内的光会因散射而损失掉，造成的损耗。

挤压: 光纤受到挤压时产生微小的弯曲而造成的损耗。

杂质: 光纤内杂质吸收和散射在光纤中传播的光，造成的损失。

不均匀: 光纤材料的折射率不均匀造成的损耗。

对接: 光纤对接时产生的损耗，如: 不同轴（单模光纤同轴度要求小于0.8μm），端面与轴心不垂直，端面不平，对接心径不匹配和熔接质量差等。

光缆特性1) 拉力特性光缆能承受的最大拉力取决于加强件的材料和横截面积，一般要求大于1km光缆的重量，多数光缆在100～400kg范围。

2) 压力特性光缆能承受的最大侧压力取决于护套的材料和结构，多数光缆能承受的最大侧压力在100～400kg/10cm。

3）弯曲特性弯曲特性主要取决于纤芯与包层的相对折射率差△以及光缆的材料和结构。

实用光纤最小弯曲半径一般为20～50mm，光缆最小弯曲半径一般为200～500mm，等于或大于光纤最小弯曲半径。

在以上条件下，光辐射引起的光纤附加损耗可以忽略，若小于最小弯曲半径，附加损耗则急剧增加。

4）温度特性光纤本身具有良好的温度特性。

光缆温度特性主要取决于光缆材料的选择及结构的设计，采用松套管二次被覆光纤的光缆温度特性较好。

温度变化时，光纤损耗增加，主要是由于光缆材料（塑料）的热膨胀系数比光纤材料（石英）大2～3个数量级，在冷缩或热胀过程中，光纤受到应力作用而产生的。

在我国，对光缆使用温度的要求，一般在低温地区为-40℃～+40℃，在高温地区为-5℃～+60℃。

2.光纤的连接损耗：1.永久性光纤连接（又叫热熔）:这种连接是用放电的方法将连根光纤的连接点熔化并连接在一起。

一般用在长途接续、永久或半永久固定连接。

其主要特点是连接衰减在所有的连接方法中最低，典型值为0.01~0.03db/点。

常见光纤连接器和光路损耗计算1. 目的PON网络会使用到各种光纤连接器，本文介绍了常用光纤连接器的相关概念，并提供了光路损耗的计算方法。

2. 范围适用于Fixed Access GPON/EPON产品的现场工程师。

3. 光纤连接器按外部结构来分，光纤连接器可分为：FC（Ferrule Connector）、SC （Subscriber Connector）、ST（Straight Tip）、LC（Local Connector）等。

其中FC、SC、ST这3种多用于尾纤、光纤跳线等应用。

按光纤的端面结构来分，可分为PC（Physical Contact）、UPC（Ultra Physical Contact）和APC（Angled Physical Contact）。

其中UPC的端面结构和PC相似，但研磨精度比PC高，抗反射能力也比PC强。

4. 光路损耗计算PON在单芯光纤上采用波分复用（WDM）技术，上下行数据流分别在不同的频段传输。

其中下行波长为1490nm，上行波长为1310nm。

根据标准，对GPON来说，OLT到ONU的光路损耗最大不能超过28dB；对EPON来说，上行的光路损耗不能超过24dB，下行不能超过23.5dB。

其中损耗主要由4方面因素决定：光分路器插损、光纤跳纤点损耗、光纤熔纤点损耗和光纤衰耗，再加上计算时所增加的3个dB的余量，其计算公式如下。

光路损耗= 光分路器插损+ 光纤跳纤点损耗+ 光纤熔纤点损耗+ 光纤衰耗+ 3dB光分路器有1:2、1:4、1:8、1:16、1:32、1:64等多种规格，考虑接头插损、分光器插损等因素，各分光比情况下光分路器所引入的插损如下。

分光比1:2 1:4 1:8 1:16 1:32 1:64插损5dB 8dB 11dB 15dB 18dB 21dB光纤跳纤点损耗按0.3dB/个，光纤熔纤点按0.1dB/个，光纤衰耗按0.4dB/公里计算。

ODN系统的光损耗计算
1.计算依据
(1)1310窗口单模光缆衰耗按0.4dBm/km计算。

1550窗口单模光缆衰耗按0.24dBm/km计算。

(2)活接头均采用SC/PC型，衰耗按0.4dBm/个计算，死接头按0.1dBm/个计算。

(3) 1:8光分配器（PON）的总衰耗按10.2dBm计算。

(4) 1:16光分配器（PON）的总衰耗按13.6dBm计算。

(5) 1:32光分配器（PON）的总衰耗按17.3dBm计算。

(6) 华为OLT设备的发射光功率为3dBm至7dBm，ONU发射光功率（1310）为0dBm至4dBm，ONU设备的光灵敏度为-25dBm至-3dBm。

2.OLT至ONU的光衰耗
根据以上的计算指标，由OLT至ONU的全程衰耗按如下公式计算：β=OLT的发射光功率-PON衰耗-缆线衰耗－各个接头（死接头及活接头）的衰耗
本工程光缆衰耗按1310nm窗口计算，OLT的发射光功率按3dBm计算。

光衰耗详见下表：
由估算长度的计算值可知，以上ONU光接收功率值在ONU设备的接收范围内。

光纤损耗计算公式光纤损耗是指信号在光纤中传播过程中发生的能量衰减。

在光纤通信中，了解光纤损耗的计算公式对于设计和分析光纤通信系统至关重要。

本文将介绍光纤损耗的计算公式并详细说明每个参数的含义。

光纤损耗的计算公式可以基于不同的损耗机制进行推导。

一般而言，光纤损耗由以下几个主要因素引起：内部吸收、弯曲损耗、散射损耗和连接损耗。

1.内部吸收损耗：光纤材料本身对光的能量有一定的吸收能力，当光传播在光纤中时，会发生能量的吸收导致损耗。

内部吸收损耗可以通过衰减系数来表示，记作α。

2.弯曲损耗：在光纤的弯曲部分，光信号会受到弯曲处产生的额外损耗，导致光信号的能量衰减。

弯曲损耗可以通过弯曲衰减系数来表示，记作αb。

3.散射损耗：光纤中的杂质、缺陷或不均匀性会导致光信号的散射，从而使光信号发生能量衰减。

散射损耗可以通过散射衰减系数来表示，记作αs。

4.连接损耗：光纤连接器、光缆连接点等处会引入额外的光损耗。

连接损耗可以通过连接衰减系数来表示，记作αc。

根据以上的损耗机制，可以得到光纤传输损耗的总公式如下：总损耗（dB）=内部吸收损耗（dB/m）×光纤长度（m）+弯曲损耗（dB/m）×弯曲次数+散射损耗（dB/m）×散射段数+连接损耗（dB）×连接次数根据实际情况，可以对以上公式进行简化或拓展。

例如，如果只考虑内部吸收损耗和连接损耗，则公式变为：总损耗（dB）=内部吸收损耗（dB/m）×光纤长度（m）+连接损耗（dB）×连接次数在实际应用中，为了提高光纤传输的质量和效率，需要根据具体情况选择合适的光纤衰减系数。

在光纤衰减系数的选择上，需要考虑光纤的类型、长度和应用场景等因素。

总之，光纤损耗的计算公式是设计和分析光纤通信系统的基础。

通过了解光纤损耗的计算公式及相关参数的含义，可以对光纤传输的损耗进行准确的评估，从而优化光纤通信系统的性能。

降低光纤接头熔接损耗的方法1光纤接头熔接损耗的概念光纤熔接是用全自动的专用设备——熔接器（Fusion Splitter）将两段光缆中需要连接的光纤分别——连接起来，熔接时采用短暂电弧烧熔两根光纤端面使之连成一体，这种连接方法接头体积小、机械强度 高、光纤接续后性能稳定，因而应用广泛。

光纤接续后光线传输到接头处会产生一定的损耗量称之为熔接损耗或接续损耗。

由于光纤接续质量影响光纤线路传输损耗 的客限、光纤线路无中继放大传输距离等参数，因此要求光纤接头处的熔损耗尽可能小，以确保光纤CATV信号的传输质量。

目前，多数 熔接法可以做到使熔接损耗子均小于0.1dB，甚至可以达到小于0.05 dB的水平，对具体的光纤CATV工程而言，可根据具体情况如光纤线路中继段长度、光设备发射功率与接收灵敏度及系统格量等确定每个光纤接头处允许的熔接 损耗值，将其作为熔接损耗指标在有关技术文件中加以明确规定。

光纤CATV传输线路上每个中继段的线路传输损耗也应有明确规定，因为光纤接头全部熔接完毕 后衡量光纤线路传输质量的指标是光纤线路的传输损耗，目前要求这项指标在0.25dB/km以下（含熔接损耗）。

由于光纤CATV的传输网络的发展方向是 宽带数据业务网因而对光纤接头的熔接损耗及光纤线路的传输损耗应有较高要求，特别是一些光纤CATV干线网，如全长1800km多连接全省13个省辖市呈 双环型结构以传输广播电视节目为主要业务的江苏广播电视光缆传输省干线网，要求在1550nm窗口的光纤线路传输损耗不得超过0.23dB／km，光纤接 头的熔接损耗值目前最大不得超过0.06dB。

信息来源:2 光纤接头熔接损耗的测量测量光纤接头熔接损耗需用光时域反射仪（Optical Time Domain Reflectometer，OTDR），这种仪器采用后向散射法来测量光纤接头处的熔接损耗值。

熔接机上虽也显示熔接损耗值，但因其是采用光纤芯轴直视 法进行局部监视测得的，仅在非常理想的状态下才反映实际的熔接损耗，故一般仅供参考用。
