订书机测绘及三维建模

使用测绘技术进行三维建模的步骤随着科技的不断进步，测绘技术在建筑工程和城市规划领域中得到广泛应用。

使用测绘技术进行三维建模是一种精确而有效的方法，可以帮助设计师和工程师更好地理解和规划空间。

本文将介绍使用测绘技术进行三维建模的步骤。

第一步：数据收集要进行三维建模，首先需要收集相关的数据。

这可以通过不同的方式来实现，例如激光雷达扫描、航空摄影和地面测量。

激光雷达扫描是一种常用的技术，可以快速且准确地捕捉到建筑物或地形的几何数据。

而航空摄影是一种利用无人机或飞机进行拍摄的方法，可以获取大范围的地理数据。

地面测量则是使用传统的测量仪器进行测量，适用于较小规模的项目。

数据收集的过程中需要注意数据的准确性和完整性。

保证数据的准确性可以提高后续建模的准确性，而完整的数据能够提供更全面的信息，有利于建模的细致和精确。

第二步：数据处理在收集到数据之后，需要经过一系列的处理步骤，将原始数据转化为可用于建模的格式。

首先，需要对数据进行清理和滤波，剔除错误或干扰的数据点，以及对数据进行平滑处理，去除噪声。

然后，需要进行数据配准，将不同数据源的数据整合到同一个坐标系下，以确保各个数据之间的一致性和准确性。

在数据处理的过程中，还可以进行数据的重采样和特征提取，以提高建模的效果。

重采样可以将数据点的密度调整为适合建模的程度，而特征提取则是提取建筑物或地形的关键特征，以便后续建模中的分析和应用。

第三步：建模技术的选择在进行三维建模之前，需要选择适合的建模技术。

常用的建模技术包括体素建模、网格建模和点云建模。

体素建模是将物体划分为立方体的网格单元，并根据每个单元的属性来表示物体的形状和结构。

网格建模则是使用三角形或多边形网格来描述物体的表面形状。

点云建模是直接使用数据点云来表示物体的形状。

选择建模技术时需要考虑建模的目的和要求。

体素建模适用于对物体内部结构和属性的分析，网格建模适用于表面形状和拓扑关系的描述，而点云建模适用于对物体几何形状的直接重建。

利用测绘技术进行3D建模的方法与技巧利用测绘技术进行三维建模的方法与技巧近年来，随着科技的迅速发展，三维建模在各个领域中得到了广泛的应用。

无论是在建筑设计、游戏开发还是虚拟现实等领域，三维建模都起到了关键的作用。

而测绘技术，作为获取、处理空间地理信息的一种重要手段，为三维建模提供了强大的支持。

一、激光扫描技术激光扫描技术是利用激光束对目标物体进行扫描，并通过接收器接收反射回来的激光信号，从而测量目标物体的形状和位置等信息。

在三维建模中，激光扫描技术被广泛应用于建筑物内外立面、文物古迹、工程项目等的三维模型获取。

通过多次激光扫描，可以获取到大量的点云数据，然后通过数据处理和配准，可以生成高精度的三维建模结果。

二、摄影测量技术摄影测量技术是指利用相机获取目标物体的图像，并通过对图像进行测量和分析，得到目标物体的形状、位置和尺寸等信息的一种方法。

在三维建模中，摄影测量技术可以通过多角度拍摄物体，并利用三角测量原理，通过图像处理和计算，恢复出目标物体的三维模型。

摄影测量技术的优势在于便捷、快速和低成本，适用于大范围的建筑物和地形场景的三维建模。

三、全球导航卫星系统全球导航卫星系统（GNSS）是利用一组位于地球轨道上的卫星，通过测量接收器接收到的卫星信号的时间差和角度差，以确定接收器所在位置的一种方法。

在三维建模中，GNSS技术与测绘技术相结合，可以实现对地表和建筑物等的精确定位和测量。

通过在建筑物四周放置GNSS接收器，可以采集到建筑物各个点的坐标信息，从而实现对建筑物的三维建模。

四、遥感技术遥感技术是利用航空器、卫星等遥感平台，通过接收器接收目标物体（地表、建筑物等）辐射的电磁波，并通过对电磁波进行处理和分析，得到目标物体的形状、位置和材质等信息的一种技术。

在三维建模中，遥感技术可以获取大范围的地理信息，通过高分辨率的影像数据，可以获取到建筑物的轮廓和表面特征等信息。

遥感技术与测绘技术相结合，可以实现对建筑物等三维模型的快速获取和更新。

订书机的功能结构分析姓名：学号：专业：机械设计制造及其自动化学院：一、黑箱分析装订好的纸张Array图一、黑箱功能二、总功能分析、细化图二、订书机功能每个功能按其实现步骤又可以分为一些子功能。

其中装针功能可以分为开盖功能即打开端盖功能、装针功能、固定针功能及合盖功能；订针功能也可以细分为进书功能、半自动进针功能、装订功能、自动退顶子功能、自动回弹功能和退书功能；改变针头装订形状功能可分为顶出针头模具功能、更换针头模具形状功能、回程固定针头模具功能和定位针头模具功能；防滑和防噪功能；商标展示功能。

图三、订书机子功能三、观察、分析实物的每个部件1、零件与零件之间的联结方式和特点订书机的主要零件有端盖、端盖弹片、顶子、端盖弹簧、支座、联接销、推程弹簧、中央支架、垫片、弹片、卡具、定位轴、钉子顶子、模具、固定弹簧、顶力轴、商标、底座。

零件与零件之间的联接方式主要有端盖与中央支架的销联接、端盖与顶子的焊接、端盖弹片与中央支架的销联接、卡具与中央支架的销联接、定位轴与卡具的焊接、定位轴与推程弹簧的焊接、推程弹簧与钉子顶子的焊接、中央支架与支座的销联接、垫片与支座的销联接、支座与底座的过盈配合、商标与支座的过盈配合、模具与顶力轴的焊接、顶立轴与固定弹簧的约束和模具与底座的约束。

将零件与零件的联接方式统计，主要联接方式有销联接、焊接、过盈配合和约束。

销联接的主要特点是销孔需要铰制，多次装卸后会降低定位的精度和联接的紧固性，只能传递不大的载荷，直径公差带有m6(A型)、h8(B型)、h11(C型)和u8(D型)四种，以满足不同的配合要求。

订书机中的销联接又有两种，一种是定位销，另一种则是联接销。

定位销联接是中央支架与弹片、底座和垫片的联接，联接销则是中央支架与端盖、端盖弹片和卡具的联接。

焊接的主要特点有⑴焊接结构的应力集中变化范围比铆接结构大。

⑵焊接结构有较大的焊接应力和变形。

⑶焊接接头具有较大的性能不均匀性。

⑷焊接接头中存在一定数量缺陷。

毛文武等基于ｓｏｌ溺餮。

矗ｓ戆便携式捆包撬ｃＡＤ三维建摸与初步分榜２ＳｏｌｉｄＷｏ文ｓ软件的主要特点ｓｏｌｉｄＷｏｒｋｓ软件是美国ｓｏｌｉｄｗｏｒｋｓ公司在总结和继承了大型机械ｃＡＤ软髂的基础上，程ｗｉｎｄ嗍环境下实现的第一个机械三维ｃＡＤ软件。

自１９９５年１１月闾世以来，以其创新性、易用性和高效性，成为三维机械设计的主流软件之～，具有强大的零件三维建模、整枧装配、工程图绘制、动画剁椎翻模型渲染等功能，为用户提供了较完整的三维设计解决方案。

自ｓｏｌｉｄｗｏｒｋｓ２００５版本以来，应中国客户的雾求和反馈，旗工程图模块在支持美国工业标准（ＡＮＳＩ）、国际栎准（ＩｓＯ）、德国工壁标准（ⅨＮ）、曰本工监标准（Ｊｌｓ）的基础上，灌加了对中国国家制图标准ＧＢ的支持力度，使中国用户阿以更加快掇、高效地生成符合国标的工程图ＨＪ。

该软件各个模块采用统一的界蚕和内核，数据完全关联，一处渗改整个设计相关整分都同时更改，以其为核心集成的ＣＡＤ／ＣＡＭ／ｃＡＥ／ＰＤＭ系统可较好满足产品设计、分析、制造、产品数据管理的一体化要求，辩能与，其谴ｅＡⅣｅ矗蠢∥ｃＡＥ软｛牛达翮无缝连整和集成。

３便携式捆包机各零件的兰维建模便携式电熔捆包机是使用聚乙烯塑料带为捆扎材料捆扎产品或包装件，然腾收紧辩将捆扎带两端通过热效应熔融搭接豹手动溷雹祝。

逶过捆丰ｂ将雹装物溷紧、扎牢并压缩，既耀匆外包装强度，减少散包所造成的损失，又便于提高装卸效率，节省运输时间、空间和成本，广泛用于轻工、食品、邮政、铁路、医药、警嗣、发｛－、纺织等德盟ｐｊ。

该捆雹褫圭要由张紧橇梅、夹压机构、封接机构三大部分组成，其中张紧机构由齿条、齿轮、前齿爪、后齿爪、手柄等零件组成，其作用是将紧贴包装件的捆扎枣拉紧，以达到捆扎掰震要的紧束度；夹纛梳构由蘩卡愿、卮卡爪、魇块等零件构成，其作用是当捆扎带程进行捆扎时，将带头和带滗固定夹紧；封接机构由压杆、曲柄、电熔加热体、扭转弹簧等缎霞，其｛车潮是蹙塑料耢表层翅热滋｛艺，将嚣拿带壤的熔化面搭接起来，并切除多余的捆扎带。

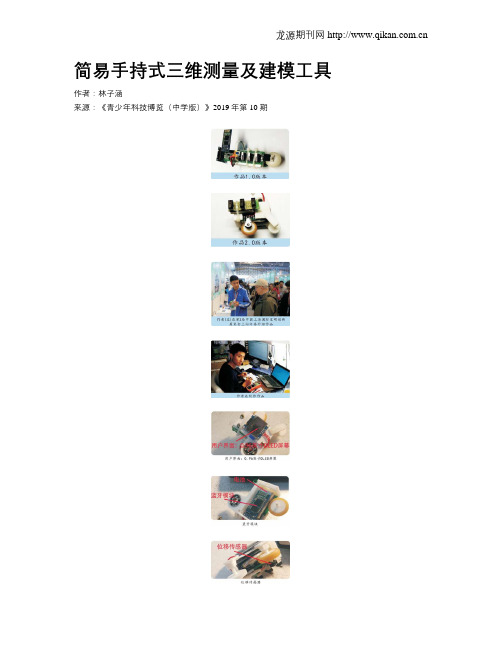

简易手持式三维测量及建模工具作者：林子涵来源：《青少年科技博览（中学版）》2019年第10期常见的三维测量扫描工具一般采用影像或激光扫描等非接触方式，设备精密，专业性较强，造价也高，普通民众很难有机会使用。

为避免上述不便，我很想设计一种普通人能用的新式测量工具。

现在，我发明了简易手持式三维测量及建模工具，它采用加速度、角速度传感器与滚轮编码器（位移传感器）相结合的方式进行接触式测量，采集传感器空间位移及姿态变化的数据，再利用蓝牙将数据传输给计算机进行计算，可获得被测量物体的尺寸、角度等数据，并建立简易的立体模型。

我的发明作品不但可以测量直线、弧线和不规则线的长度，还可以测量弧度和角度，而且可以通過对立体物体的测量，在计算机中完成三维建模。

本作品小巧灵活，造价低廉，使用方便，是测量和建模的好帮手。

作品硬件组成硬件部分由STM32主芯片、AT24C02 EEPROM存储芯片、BMI160六轴（三轴加速度和三轴角速度）传感器、HC-05蓝牙无线传输模块、0.96英寸（1英寸=2.54厘米）OLED屏和按键及滚轮编码器等外设构成。

本作品通过STM32主芯片从BMI160传感器读取加速度和角速度数据，对得到的数据进行数据融合处理，转换成姿态角数据（欧拉角），包括翻滚角、俯仰角和航向角，并对三维空间里3个基向量通过三维空间坐标系变换矩阵进行坐标变换，可获得空间指向数据;将加速度传感器的数据进行卡尔曼滤波和坐标变换后，对时间进行二次积分，得到参考用空间位移数据;对滚轮编码器解码，可求得滚动距离数据。

最终，通过蓝牙，将以上三组数据融合处理后的数据上传至计算机，计算机负责进行运算量较大的插值处理、平滑处理后，可以测得三维空间中任意两平面的夹角，推算出运动轨迹，并测得物体表面线段的长度和曲线的曲率半径等几何体数据。

设计要点（1）六轴传感器数据融合。

（2）空间指向数据的计算。

（3）外设的选择以及排布。

（4）外形的设计。

使用激光扫描测绘仪进行三维建模的步骤解析激光扫描测绘仪是一种高精度的测量工具，通过发射激光束并测量其返回时间，可以获取物体表面的几何信息，从而实现三维建模。

本文将详细解析使用激光扫描测绘仪进行三维建模的步骤。

第一步：准备工作在进行激光扫描测绘之前，需要进行一些准备工作。

首先，需要选取一台合适的激光扫描测绘仪。

根据测绘需求和预算限制，选择具有适当测绘范围和精度的仪器。

其次，需要对测绘场景进行了解和评估，确定扫描区域的大小和形状。

最后，需要做好安全防护工作，确保扫描过程中没有人员进入，以免对扫描结果产生干扰。

第二步：扫描操作在进行扫描操作前，需要设置好激光扫描测绘仪的参数。

包括激光束的强度、扫描速度、扫描角度和分辨率等。

这些参数会影响扫描结果的精度和完成扫描的时间。

设置完成后，将激光扫描测绘仪放置在合适的位置，对准扫描区域，并开始进行扫描操作。

扫描过程中，激光扫描测绘仪会不断发射激光束并接收其返回信号，记录下物体表面的几何信息。

第三步：点云数据处理扫描完成后，会得到一组点云数据。

点云数据是由一系列离散的点坐标构成的，每个点代表了物体表面的一个采样点。

为了方便后续处理，需要对点云数据进行处理和优化。

首先，需要对点云数据进行滤波和去噪，去除扫描过程中产生的噪声和异常点。

其次，需要对点云数据进行配准，即将不同视角的点云数据进行对齐，以获得完整的物体表面信息。

最后，可以对点云数据进行重采样，通过采样更密集的点，进一步提高整体的精度和准确性。

第四步：构建三维模型在完成点云数据处理后，可以利用软件工具进行三维模型的构建。

有许多三维建模软件可以选择，比如AutoCAD、Rhino、Blender等。

根据所选软件的操作界面和功能，导入点云数据并进行建模操作。

通常，可以通过点云数据生成网格模型，然后进一步进行模型修整、拓扑优化和纹理贴图等操作。

最后，可以将模型保存为常见的三维模型格式，如.STL、.OBJ等。

第五步：模型优化和后期处理生成的三维模型可能存在一些缺陷和不完整的地方，需要进行模型优化和后期处理。

使用测绘仪器进行三维建模的步骤详解近年来，随着科技的不断发展，测绘仪器在三维建模领域的应用越来越广泛。

通过测绘仪器进行三维建模，可以更精确地获取地形数据，并为工程规划和设计提供重要依据。

本文将详细介绍使用测绘仪器进行三维建模的步骤。

第一步，选择适当的测绘仪器。

在进行三维建模之前，需要选择合适的测绘仪器。

常见的测绘仪器包括全站仪、激光扫描仪等。

全站仪适用于小范围的测量，而激光扫描仪可以对大范围进行快速而准确的测量。

根据具体的测量需求和场景，选择合适的测绘仪器是非常重要的。

第二步，确定测量区域。

在开始实际测量之前，需要确定测量的区域。

可以是一个建筑物、一片森林或者是一个山脉。

根据实际情况，使用测绘仪器进行测量区域的界定。

这一步骤的准确性和精确度将直接影响后续的建模结果。

第三步，进行测量。

在确定好测量区域之后，可以开始进行实际的测量工作了。

使用测绘仪器对目标区域进行测量，可以获取到相应的地形和地貌数据。

在这个过程中，需要注意测量仪器的使用方法和技巧，保证测量的准确性和可靠性。

第四步，数据处理与清洗。

在完成测量之后，需要对获取到的数据进行处理与清洗。

这一步的目的是去除测量误差、杂质等对建模结果的影响。

数据处理与清洗可以借助专业的软件，如AutoCAD、ArcGIS等。

通过修正和剔除一些异常数据，可以得到更准确的测量结果。

第五步，数据拼接和整合。

在清洗完数据之后，需要对不同测区的数据进行拼接和整合。

对于大范围的测量，可能需要在多个点上进行测量，并将这些数据整合为一个完整的数据集。

这一步骤可以借助于GIS软件，将不同区域的测量数据进行拼接和整合。

第六步，建立三维模型。

在完成数据拼接和整合之后，可以开始建立三维模型。

这一过程可以使用专业的三维建模软件，如SketchUp、3ds Max等。

根据测量数据，利用这些软件进行模型的建立，包括地形、建筑物等。

在建模的过程中，需要注意模型的细节和精确度，以实现更真实的效果。

机械原理课程设计报告设计题目：自动订书机班级：09机械二班姓名：朱政指导教师：罗海玉目录一、题目 (3)二、设计课题及任务 (3)2.1设计课题 (3)2.2设计任务 (3)2.3设计提示 (4)三、运动方案设计 (5)3.1传动装置 (5)3.2工作构件 (6)三、尺寸设计 (8)4.1齿轮设计 (8)4.2凸轮设计 (9)4.3支架设计 (12)四、工作总结 (12)5.1方案总结 (12)5.2实习总结 (13)六、参考资料 (14)一、题目：自动订书机方案设计二、设计课题及任务1、设计课题设计自动订书机在日常生活中，我们经常遇到批量装订问题，如打印店里装订已打印的纸张、出版社小批量装订图书、实验室装订实验报告册等。

如果使用传统的方法装订，工作效率太低而且耗费人力；如果使用大型的装订机，成本太大，不实用。

学习了机械原理课程设计之后，我们知道了凸轮具有穿地理和运动的特征，从而连想到把订书机的往复运动与凸轮的往复运动联系起来。

如果使用小型电动机，通过齿轮变速后，可以带动凸轮转动，奖励和运动传递给订书机，使之形成有规律的周期运动，从而实现订书功能。

主要构件如下：电动机、二级变速齿轮、凸轮、之架、螺钉和订书机。

本装置采用电动机驱动，传动方式为机械传动。

技术参数如下：凸轮转速：30r/min订书机工作周期：2s订书机一次执行的最大订书量：厚度<=0.3cm2、设计任务1.自动订书机应包括凸轮机构和齿轮机构两种常用机构2.根据自动订书机工作周期确定凸轮的转动周期及各齿轮的传动比3.画出自动订书机的运动方案简图，并用运动循环图分配各机构运动节拍4.凸轮的设计计算。

按凸轮机构的工作要求选择从动件的运动规律，确定基圆半径，校核最大压力角和最小曲率半径。

画出从动件运动规律线图及凸轮廓线5.对凸轮机构、支架、订书机最前段进行速度、加速度分析，绘出运动曲线6.齿轮机构的设计和计算。

按自动订书机的工作周期确定凸轮的传动周期及各齿轮的传动比，从而确定其齿数和规格。

产品结构设计大作业（二号字宋体）姓名：（四号字宋体）学号：专业：工业设计学院：机械工程学院完成日期：2011-12-161.产品设计题目图一、订书机功能每个功能按其实现步骤又可以分为一些子功能。

其中装针功能可以分为开盖功能即打开端盖功能、装针功能、固定针功能及合盖功能；订针功能也可以细分为进书功能、半自动进针功能、装订功能、自动退顶子功能、自动回弹功能和退书功能；改变针头装订形状功能可分为顶出针头模具功能、更换针头模具形状功能、回程固定针头模具功能和定位针头模具功能；防滑和防噪功能；商标展示功能。

图二、订书机子功能3、产品工作原理小型订书机的工作原理是在人手用力按压订书机端盖时，顶子、针及卡具会绕连接销转动，随着人手力量的持续施加，顶子会转动到脱离其自然状态，此时顶子会绕连接销上下做略大于一个针高的近似上下运动、端盖弹簧压缩、弹片压缩，随之会带动针的向下运动，在运动一定距离后针会接触到需要装订的物体并在人力的作用下穿过物体，针在穿过物体后会碰到模具，针头弯曲，从而实现针与物之间的穿透装订；在完成装订后，人撤去对针头端盖的力的作用，此时弹片会回弹，针、卡具、顶子及端盖会在弹力的作用下回升，之后端盖弹簧的回弹使顶子和端盖再次回升，顶子脱离卡具；推程弹簧的扩张使针再次进给，从而使订书机恢复到初始状态，等待再次装订。

图三、订书机的工作原理4、零件与零件之间的联结方式和特点说明订书机的主要零件有端盖、端盖弹片、顶子、端盖弹簧、支座、联接销、推程弹簧、中央支架、垫片、弹片、卡具、定位轴、钉子顶子、模具、固定弹簧、顶力轴、商标、底座。

零件与零件之间的联接方式主要有端盖与中央支架的销联接、端盖与顶子的焊接、端盖弹片与中央支架的销联接、卡具与中央支架的销联接、定位轴与卡具的焊接、定位轴与推程弹簧的焊接、推程弹簧与钉子顶子的焊接、中央支架与支座的销联接、垫片与支座的销联接、支座与底座的过盈配合、商标与支座的过盈配合、模具与顶力轴的焊接、顶立轴与固定弹簧的约束和模具与底座的约束。
