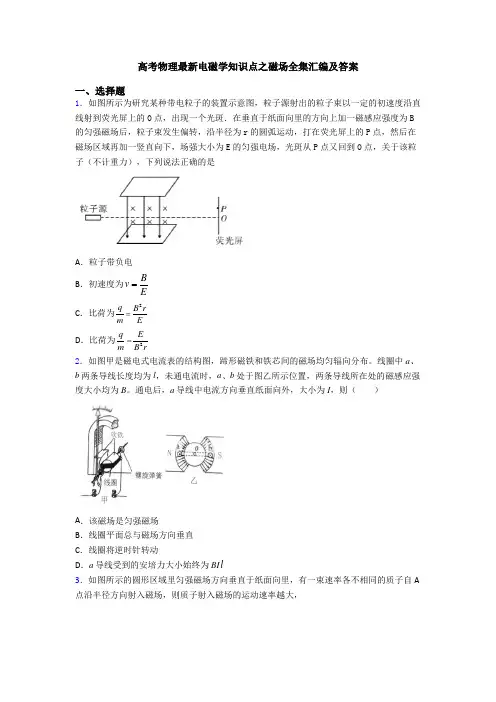

高考物理最新电磁学知识点之磁场全集汇编及答案一、选择题1．如图所示为研究某种带电粒子的装置示意图，粒子源射出的粒子束以一定的初速度沿直线射到荧光屏上的O 点，出现一个光斑．在垂直于纸面向里的方向上加一磁感应强度为B 的匀强磁场后，粒子束发生偏转，沿半径为r 的圆弧运动，打在荧光屏上的P 点，然后在磁场区域再加一竖直向下，场强大小为E 的匀强电场，光斑从P 点又回到O 点，关于该粒子（不计重力），下列说法正确的是A ．粒子带负电B ．初速度为B v EC ．比荷为2q B r m ED ．比荷为2qE m B r2．如图甲是磁电式电流表的结构图，蹄形磁铁和铁芯间的磁场均匀辐向分布。
线圈中a 、b 两条导线长度均为l ，未通电流时，a 、b 处于图乙所示位置，两条导线所在处的磁感应强度大小均为B 。
通电后，a 导线中电流方向垂直纸面向外，大小为I ，则（ ）A ．该磁场是匀强磁场B ．线圈平面总与磁场方向垂直C ．线圈将逆时针转动D ．a 导线受到的安培力大小始终为BI l3．如图所示的圆形区域里匀强磁场方向垂直于纸面向里，有一束速率各不相同的质子自A 点沿半径方向射入磁场，则质子射入磁场的运动速率越大，A．其轨迹对应的圆心角越大B．其在磁场区域运动的路程越大C．其射出磁场区域时速度的偏向角越大D．其在磁场中的运动时间越长4．如图所示，匀强磁场的方向垂直纸面向里，一带电微粒从磁场边界d点垂直于磁场方向射入，沿曲线dpa打到屏MN上的a点，通过pa段用时为t.若该微粒经过P点时，与一个静止的不带电微粒碰撞并结合为一个新微粒，最终打到屏MN上．若两个微粒所受重力均忽略,则新微粒运动的 ( )A．轨迹为pb,至屏幕的时间将小于tB．轨迹为pc,至屏幕的时间将大于tC．轨迹为pa，至屏幕的时间将大于tD．轨迹为pb,至屏幕的时间将等于t5．对磁感应强度的理解，下列说法错误的是（）A．磁感应强度与磁场力F成正比，与检验电流元IL成反比B．磁感应强度的方向也就是该处磁感线的切线方向C．磁场中各点磁感应强度的大小和方向是一定的，与检验电流I无关D．磁感线越密，磁感应强度越大6．电磁血流量计是基于法拉第电磁感应定律，运用在心血管手术和有创外科手术的精密监控仪器。

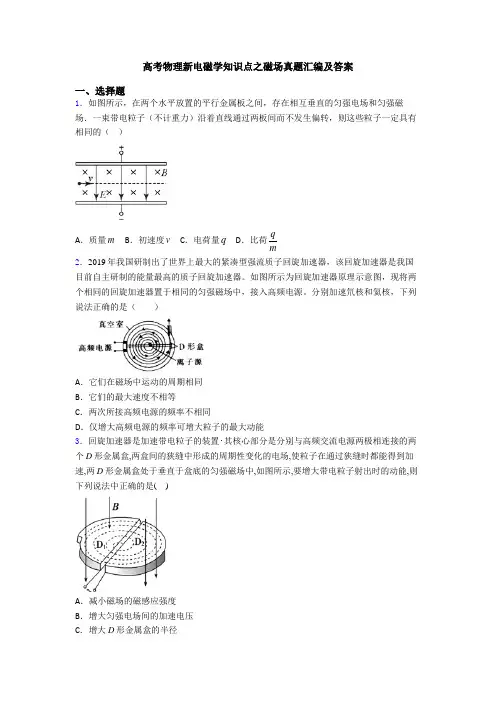

高考物理新电磁学知识点之磁场真题汇编及答案一、选择题1．如图所示，在两个水平放置的平行金属板之间，存在相互垂直的匀强电场和匀强磁场．一束带电粒子（不计重力）沿着直线通过两板间而不发生偏转，则这些粒子一定具有相同的（）A．质量m B．初速度v C．电荷量q D．比荷q m2．2019年我国研制出了世界上最大的紧凑型强流质子回旋加速器，该回旋加速器是我国目前自主研制的能量最高的质子回旋加速器。
如图所示为回旋加速器原理示意图，现将两个相同的回旋加速器置于相同的匀强磁场中，接入高频电源。
分别加速氘核和氦核，下列说法正确的是（）A．它们在磁场中运动的周期相同B．它们的最大速度不相等C．两次所接高频电源的频率不相同D．仅增大高频电源的频率可增大粒子的最大动能3．回旋加速器是加速带电粒子的装置.其核心部分是分别与高频交流电源两极相连接的两个D形金属盒,两盒间的狭缝中形成的周期性变化的电场,使粒子在通过狭缝时都能得到加速,两D形金属盒处于垂直于盒底的匀强磁场中,如图所示,要增大带电粒子射出时的动能,则下列说法中正确的是( )A．减小磁场的磁感应强度B．增大匀强电场间的加速电压C．增大D形金属盒的半径D．减小狭缝间的距离4．如图所示，两相邻且范围足够大的匀强磁场区域Ⅰ和Ⅱ的磁感应强度方向平行、大小分别为B和2B。
一带正电粒子（不计重力）以速度v从磁场分界线MN上某处射入磁场区域Ⅰ，其速度方向与磁场方向垂直且与分界线MN成60 角，经过t1时间后粒子进入到磁场区域Ⅱ，又经过t2时间后回到区域Ⅰ，设粒子在区域Ⅰ、Ⅱ中的角速度分别为ω1、ω2，则()A．ω1∶ω2＝1∶1B．ω1∶ω2＝2∶1C．t1∶t2＝1∶1D．t1∶t2＝2∶15．如图甲是磁电式电流表的结构图，蹄形磁铁和铁芯间的磁场均匀辐向分布。
线圈中a、b两条导线长度均为l，未通电流时，a、b处于图乙所示位置，两条导线所在处的磁感应强度大小均为B。
通电后，a导线中电流方向垂直纸面向外，大小为I，则（）A．该磁场是匀强磁场B．线圈平面总与磁场方向垂直C．线圈将逆时针转动D．a导线受到的安培力大小始终为BI l6．如图所示，虚线为两磁场的边界，左侧磁场垂直纸面向里，右侧磁场垂直纸面向外，磁感应强度大小均为B。
高考物理电磁学知识点之磁场技巧及练习题含答案一、选择题1．三根通电长直导线a、b、c平行且垂直纸面放置，其横截面如图所示，a、b、c恰好位于直角三角形的三个顶点，∠c＝90︒，∠a＝37︒。
a、b中通有的电流强度分别为I1、I2，c受到a、b的磁场力的合力方向与a、b连线平行。
已知通电长直导线在周围某点产生的磁场的磁感应强度IB kr=，k为比例系数，I为电流强度，r为该点到直导线的距离，sin37︒＝0.6。
下列说法正确的是（）A．a、b中电流反向,1I：216I=：9B．a、b中电流同向,1I：24I=：3C．a、b中电流同向,1I：216I=：9D．a、b中电流反向,1I：24I=：32．如图所示，两相邻且范围足够大的匀强磁场区域Ⅰ和Ⅱ的磁感应强度方向平行、大小分别为B和2B。
一带正电粒子（不计重力）以速度v从磁场分界线MN上某处射入磁场区域Ⅰ，其速度方向与磁场方向垂直且与分界线MN成60︒角，经过t1时间后粒子进入到磁场区域Ⅱ，又经过t2时间后回到区域Ⅰ，设粒子在区域Ⅰ、Ⅱ中的角速度分别为ω1、ω2，则()A．ω1∶ω2＝1∶1B．ω1∶ω2＝2∶1C．t1∶t2＝1∶1D．t1∶t2＝2∶13．如图所示的圆形区域里匀强磁场方向垂直于纸面向里，有一束速率各不相同的质子自A 点沿半径方向射入磁场，则质子射入磁场的运动速率越大，A．其轨迹对应的圆心角越大B．其在磁场区域运动的路程越大C．其射出磁场区域时速度的偏向角越大D．其在磁场中的运动时间越长4．电磁血流量计是基于法拉第电磁感应定律，运用在心血管手术和有创外科手术的精密监控仪器。
工作原理如图所示，将患者血管置于磁感应强度为B的匀强磁场中，测出管壁上MN两点间的电势差为U，已知血管的直径为d，则血管中的血液流量Q为（）A．πdUBB．π4dUBC．πUBdD．π4UBd5．如图甲所示，静止在水平面上的等边三角形金属线框，匝数n＝20，总电阻R＝2.5Ω，边长L＝0.3m，处在两个半径均为r＝0.1m的圆形匀强磁场中，线框顶点与右侧圆心重合，线框底边与左侧圆直径重合，磁感应强度B1垂直水平面向外；B2垂直水平面向里，B1、B2随时间t的变化如图乙所示，线框一直处于静止状态，计算过程中取π3=，下列说法正确的是（）A．线框具有向左的运动趋势B．t＝0时刻穿过线框的磁通量为0.5WbC．t＝0.4s时刻线框中感应电动势为1.5VD．0－0.6s内通过线框横截面电荷量为0.018C6．如图所示，一束粒子射入质谱仪，经狭缝S后分成甲、乙两束，分别打到胶片的A、C两点。
高考物理新电磁学知识点之磁场真题汇编及答案解析一、选择题1．质量和电量都相等的带电粒子M和N，以不同的速度率经小孔S垂直进入匀强磁场，运行的半圆轨迹如图中虚线所示，下列表述正确的是（）A．M带正电，N带负电B．M的速度率小于N的速率C．洛伦兹力对M、N做正功D．M的运行时间等于N的运行时间2．如图所示，虚线为两磁场的边界，左侧磁场垂直纸面向里，右侧磁场垂直纸面向外，磁感应强度大小均为B。
一边长为L、电阻为R的单匝正方形导体线圈abcd，水平向右运动到图示位置时，速度大小为v，则（）A．ab边受到的安培力向左，cd边受到的安培力向右B．ab边受到的安培力向右，cd边受到的安培力向左C．线圈受到的安培力的大小为22 2B L vRD．线圈受到的安培力的大小为22 4B L vR3．对磁感应强度的理解，下列说法错误的是（）A．磁感应强度与磁场力F成正比，与检验电流元IL成反比B．磁感应强度的方向也就是该处磁感线的切线方向C．磁场中各点磁感应强度的大小和方向是一定的，与检验电流I无关D．磁感线越密，磁感应强度越大4．有关洛伦兹力和安培力的描述，正确的是（）A．通电直导线在匀强磁场中一定受到安培力的作用B．安培力是大量运动电荷所受洛伦兹力的宏观表现C．带电粒子在匀强磁场中运动受到的洛伦兹力做正功D．通电直导线在磁场中受到的安培力方向与磁场方向平行5．如图甲所示，静止在水平面上的等边三角形金属线框，匝数n＝20，总电阻R＝2.5Ω，边长L ＝0.3m ，处在两个半径均为r ＝0.1m 的圆形匀强磁场中，线框顶点与右侧圆心重合，线框底边与左侧圆直径重合，磁感应强度B 1垂直水平面向外；B 2垂直水平面向里，B 1、B 2随时间t 的变化如图乙所示，线框一直处于静止状态，计算过程中取π3=，下列说法正确的是（ ）A ．线框具有向左的运动趋势B ．t ＝0时刻穿过线框的磁通量为0.5WbC ．t ＝0.4s 时刻线框中感应电动势为1.5VD ．0－0.6s 内通过线框横截面电荷量为0.018C6．如图所示，ABC 为与匀强磁场垂直的边长为a 的等边三角形，比荷为e m 的电子以速度v 0从A 点沿AB 边射出（电子重力不计），欲使电子能经过AC 边，磁感应强度B 的取值为A ．B ＜03mv ae B ．B ＜02mv aeC ．B ＞03mv aeD ．B ＞02mv ae 7．如图所示，把一重力不计的通电直导线水平放在蹄形磁铁磁极的正上方，导线可以自由转动和平动，当导线通入图示方向的电流I 时，从上往下看，导线的运动情况是（ ）A ．顺时针方向转动，同时下降B ．顺时针方向转动，同时上升C ．逆时针方向转动，同时下降D ．逆时针方向转动，同时上升8．三根通电长直导线a 、b 、c 平行且垂直纸面放置，其横截面如图所示，a 、b 、c 恰好位于直角三角形的三个顶点，∠c ＝90︒，∠a ＝37︒。
高考物理新电磁学知识点之电磁感应技巧及练习题附答案解析一、选择题1．如图所示，一个边长为2L 的等腰直角三角形ABC 区域内，有垂直纸面向里的匀强磁场，其左侧有一个用金属丝制成的边长为L 的正方形线框abcd ，线框以水平速度v 匀速通过整个匀强磁场区域，设电流逆时针方向为正。
则在线框通过磁场的过程中，线框中感应电流i 随时间t 变化的规律正确的是A ．B ．C ．D ．2．如图所示，A 、B 是相同的白炽灯，L 是自感系数很大、电阻可忽略的自感线圈。
下面说法正确的是（ ）A ．闭合开关S 瞬间，A 、B 灯同时亮，且达到正常B ．闭合开关S 瞬间，A 灯比B 灯先亮，最后一样亮C ．断开开关S 瞬间，P 点电势比Q 点电势低D ．断开开关S 瞬间，通过A 灯的电流方向向左3．如图所示，A 、B 两闭合圆形线圈用同样导线且均绕成100匝。
半径A B 2R R ，内有以B 线圈作为理想边界的匀强磁场。
若磁场均匀减小，则A 、B 环中感应电动势A B :E E 与产生的感应电流A B :I I 分别是（ ）A ．AB :2:1E E =；A B :1:2I I =B ．A B :2:1E E =；A B :1:1I I =C ．A B :1:1E E =；A B :2:1I I =D ．A B :1:1E E =；A B :1:2I I =4．如图所示，两块水平放置的金属板间距离为d ，用导线与一个n 匝线圈连接，线圈置于方向竖直向上的磁场B 中。
两板间有一个质量为m 、电荷量为+q 的油滴恰好处于平衡状态，则线圈中的磁场B 的变化情况和磁通量变化率分别是（ ）A ．正在增强；t φ∆∆dmg q =B ．正在减弱；dmg t nqφ∆=∆ C ．正在减弱；dmg t qφ∆=∆ D ．正在增强；dmg t nqφ∆=∆ 5．如图所示，一闭合直角三角形线框abc 以速度v 匀速向右穿过匀强磁场区域，磁场宽度大于ac 边的长度．从bc 边进入磁场区，到a 点离开磁场区的过程中，线框内感应电流的情况（以逆时针方向为电流的正方向）是下图中的（ ）A ．B ．C．D．6．有一种自行车，它有能向自行车车头灯泡供电的小型发电机，其原理示意图如图甲所示，图中N，S是一对固定的磁极，磁极间有一固定的绝缘轴上的矩形线圈，转轴的一端有一个与自行车后轮边缘结束的摩擦轮．如图乙所示，当车轮转动时，因摩擦而带动摩擦轮转动，从而使线圈在磁场中转动而产生电流给车头灯泡供电．关于此装置，下列说法正确的是（）A．自行车匀速行驶时线圈中产生的是直流电B．小灯泡亮度与自行车的行驶速度无关C．知道摩擦轮与后轮的半径，就可以知道后轮转一周的时间里摩擦轮转动的圈数D．线圈匝数越多，穿过线圈的磁通量的变化率越大7．如图所示，矩形线圈abcd在匀强磁场中可以分别绕垂直于磁场方向的轴P1和P2以相同的角速度匀速转动，当线圈平面转到与磁场方向平行时()A．线圈绕P1转动时的电流等于绕P2转动时的电流B．线圈绕P1转动时的电动势小于绕P2转动时的电动势C．线圈绕P1和P2转动时电流的方向相同，都是a→b→c→dD．线圈绕P1转动时dc边受到的安培力大于绕P2转动时dc边受到的安培力8．如图所示,闭合线圈上方有一竖直放置的条形磁铁,磁铁的N极朝下．当磁铁向下运动时(但未插入线圈内部)()A．线圈中感应电流的方向与图中箭头方向相同,磁铁与线圈相互吸引B．线圈中感应电流的方向与图中箭头方向相反,磁铁与线圈相互排斥C．线圈中感应电流的方向与图中箭头方向相反,磁铁与线圈相互吸引D．线圈中感应电流的方向与图中箭头方向相同,磁铁与线圈相互排斥9．如图所示，在PO、QR区域中存在着磁感应强度大小相等、方向相反的匀强磁场、磁场方向均垂直于纸面．一导线框abcdefa位于纸面内，框的邻边都相互垂直，bc边与磁场的边界P重合，导线框与磁场区域的尺寸如图所示．从t＝0时刻开始，线框匀速横穿两个磁场区域．以a→b→c→d→e→f为线框中的电动势ε的正方向，以下四个ε－t关系示意图中正确的是( )A．B．C．D．10．粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行，现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移动过程中线框的一边a、b两点间电势差绝对值最大的是（）A．B．C．D．11．穿过一个单匝闭合线圈的磁通量始终为每秒均匀增加2Wb，则（）A．线圈中感应电动势每秒增加2VB．线圈中感应电动势始终为2VC．线圈中感应电动势始终为一个确定值，但由于线圈有电阻，电动势小于2VD．线圈中感应电动势每秒减少2V12．如图所示，P、Q是两个完全相同的灯泡，L是自感系数很大、电阻可不计的线圈。

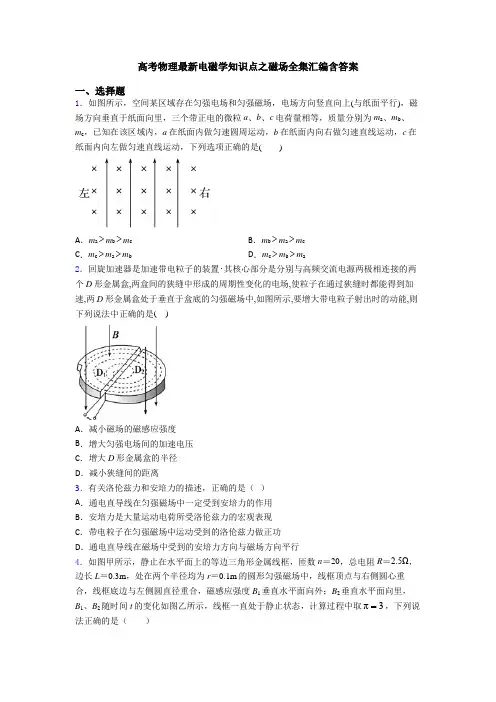

高考物理最新电磁学知识点之磁场全集汇编含答案一、选择题1．如图所示，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上(与纸面平行)，磁场方向垂直于纸面向里，三个带正电的微粒a、b、c电荷量相等，质量分别为m a、m b、m c，已知在该区域内，a在纸面内做匀速圆周运动，b在纸面内向右做匀速直线运动，c在纸面内向左做匀速直线运动，下列选项正确的是()A．m a>m b>m c B．m b>m a>m cC．m c>m a>m b D．m c>m b>m a.其核心部分是分别与高频交流电源两极相连接的两2．回旋加速器是加速带电粒子的装置个D形金属盒,两盒间的狭缝中形成的周期性变化的电场,使粒子在通过狭缝时都能得到加速,两D形金属盒处于垂直于盒底的匀强磁场中,如图所示,要增大带电粒子射出时的动能,则下列说法中正确的是( )A．减小磁场的磁感应强度B．增大匀强电场间的加速电压C．增大D形金属盒的半径D．减小狭缝间的距离3．有关洛伦兹力和安培力的描述，正确的是（）A．通电直导线在匀强磁场中一定受到安培力的作用B．安培力是大量运动电荷所受洛伦兹力的宏观表现C．带电粒子在匀强磁场中运动受到的洛伦兹力做正功D．通电直导线在磁场中受到的安培力方向与磁场方向平行4．如图甲所示，静止在水平面上的等边三角形金属线框，匝数n＝20，总电阻R＝2.5Ω，边长L＝0.3m，处在两个半径均为r＝0.1m的圆形匀强磁场中，线框顶点与右侧圆心重合，线框底边与左侧圆直径重合，磁感应强度B1垂直水平面向外；B2垂直水平面向里，=，下列说B1、B2随时间t的变化如图乙所示，线框一直处于静止状态，计算过程中取π3法正确的是（）A．线框具有向左的运动趋势B．t＝0时刻穿过线框的磁通量为0.5WbC．t＝0.4s时刻线框中感应电动势为1.5VD．0－0.6s内通过线框横截面电荷量为0.018C5．如图所示，在半径为R的圆形区域内，有匀强磁场，磁感应强度为B，方向垂直于圆平面（未画出）。
高考物理最新电磁学知识点之磁场全集汇编及答案解析一、选择题1．如图所示，在水平放置的光滑绝缘杆ab上，挂有两个相同的金属环M和N．当两环均通以图示的相同方向的电流时，分析下列说法中，哪种说法正确（）A．两环静止不动 B．两环互相远离C．两环互相靠近 D．两环同时向左运动2．如图所示，两相邻且范围足够大的匀强磁场区域Ⅰ和Ⅱ的磁感应强度方向平行、大小分别为B和2B。
一带正电粒子（不计重力）以速度v从磁场分界线MN上某处射入磁场区域Ⅰ，其速度方向与磁场方向垂直且与分界线MN成60 角，经过t1时间后粒子进入到磁场区域Ⅱ，又经过t2时间后回到区域Ⅰ，设粒子在区域Ⅰ、Ⅱ中的角速度分别为ω1、ω2，则()A．ω1∶ω2＝1∶1B．ω1∶ω2＝2∶1C．t1∶t2＝1∶1D．t1∶t2＝2∶13．在探索微观世界中，同位素的发现与证明无疑具有里程碑式的意义。
质谱仪的发现对证明同位素的存在功不可没，1922年英国物理学家阿斯顿因质谱仪的发明、同位素和质谱的研究荣获了诺贝尔化学奖。
若速度相同的一束粒子由左端射入质谱仪后的运动轨迹如图所示，不计粒子重力，则下列说法中正确的是（）A．该束粒子带负电B．速度选择器的P1极板带负电C．在B2磁场中运动半径越大的粒子，质量越大D．在B2磁场中运动半径越大的粒子，比荷qm越小4．如图甲是磁电式电流表的结构图，蹄形磁铁和铁芯间的磁场均匀辐向分布。
线圈中a、b两条导线长度均为l，未通电流时，a、b处于图乙所示位置，两条导线所在处的磁感应强度大小均为B。
通电后，a导线中电流方向垂直纸面向外，大小为I，则（）A．该磁场是匀强磁场B．线圈平面总与磁场方向垂直C．线圈将逆时针转动D．a导线受到的安培力大小始终为BI l5．如图，一带电粒子在正交的匀强电场和匀强磁场中做匀速圆周运动。
已知电场强度为E，方向竖直向下，磁感应强度为B，方向垂直于纸面向外。
粒子圆周运动的半径为R，若小球运动到最高点A时沿水平方向分裂成两个粒子1和2，假设粒子质量和电量都恰好均分，粒子1在原运行方向上做匀速圆周运动，半径变为3R，下列说法正确的是（）A．粒子带正电荷B．粒子分裂前运动速度大小为REB gC．粒子2也做匀速圆周运动，且沿逆时针方向D．粒子2做匀速圆周运动的半径也为3R6．如图所示，一束粒子射入质谱仪，经狭缝S后分成甲、乙两束，分别打到胶片的A、C两点。
高考物理专题电磁学知识点之磁场全集汇编含答案解析一、选择题1．如图所示，空间中存在在相互垂直的匀强电场和匀强磁场，有一带电液滴在竖直面内做半径为R的匀速圆周运动，已知电场强度为E，磁感应强度为B，重力加速度为g，则液滴环绕速度大小及方向分别为（）A．EB，顺时针B．EB，逆时针C．BgRE，顺时针D．BgRE，逆时针2．2019年我国研制出了世界上最大的紧凑型强流质子回旋加速器，该回旋加速器是我国目前自主研制的能量最高的质子回旋加速器。
如图所示为回旋加速器原理示意图，现将两个相同的回旋加速器置于相同的匀强磁场中，接入高频电源。
分别加速氘核和氦核，下列说法正确的是（）A．它们在磁场中运动的周期相同B．它们的最大速度不相等C．两次所接高频电源的频率不相同D．仅增大高频电源的频率可增大粒子的最大动能3．在探索微观世界中，同位素的发现与证明无疑具有里程碑式的意义。
质谱仪的发现对证明同位素的存在功不可没，1922年英国物理学家阿斯顿因质谱仪的发明、同位素和质谱的研究荣获了诺贝尔化学奖。
若速度相同的一束粒子由左端射入质谱仪后的运动轨迹如图所示，不计粒子重力，则下列说法中正确的是（）A．该束粒子带负电B．速度选择器的P1极板带负电C．在B2磁场中运动半径越大的粒子，质量越大D．在B2磁场中运动半径越大的粒子，比荷qm越小4．如图甲是磁电式电流表的结构图，蹄形磁铁和铁芯间的磁场均匀辐向分布。
线圈中a、b两条导线长度均为l，未通电流时，a、b处于图乙所示位置，两条导线所在处的磁感应强度大小均为B。
通电后，a导线中电流方向垂直纸面向外，大小为I，则（）A．该磁场是匀强磁场B．线圈平面总与磁场方向垂直C．线圈将逆时针转动D．a导线受到的安培力大小始终为BI l5．对磁感应强度的理解，下列说法错误的是（）A．磁感应强度与磁场力F成正比，与检验电流元IL成反比B．磁感应强度的方向也就是该处磁感线的切线方向C．磁场中各点磁感应强度的大小和方向是一定的，与检验电流I无关D．磁感线越密，磁感应强度越大6．有关洛伦兹力和安培力的描述，正确的是（）A．通电直导线在匀强磁场中一定受到安培力的作用B．安培力是大量运动电荷所受洛伦兹力的宏观表现C．带电粒子在匀强磁场中运动受到的洛伦兹力做正功D．通电直导线在磁场中受到的安培力方向与磁场方向平行7．教师在课堂上做了两个小实验，让小明同学印象深刻。

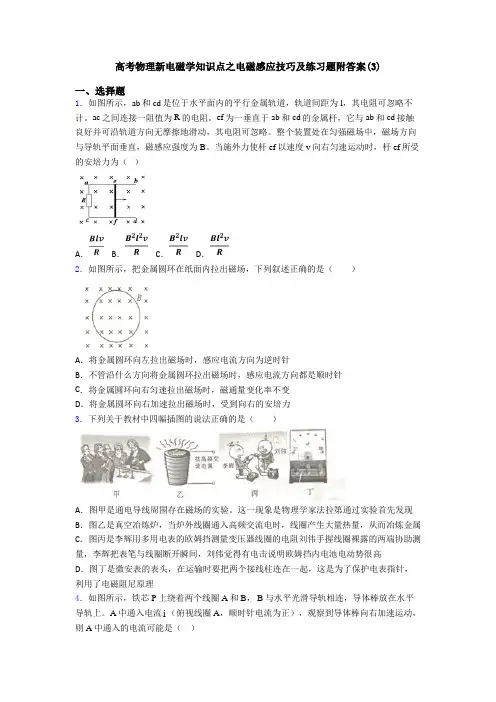

高考物理新电磁学知识点之电磁感应技巧及练习题附答案(3)一、选择题1．如图所示，ab和cd是位于水平面内的平行金属轨道，轨道间距为l，其电阻可忽略不计。
ac之间连接一阻值为R的电阻。
ef为一垂直于ab和cd的金属杆，它与ab和cd接触良好并可沿轨道方向无摩擦地滑动，其电阻可忽略。
整个装置处在匀强磁场中，磁场方向与导轨平面垂直，磁感应强度为B。
当施外力使杆ef以速度v向右匀速运动时，杆ef所受的安培力为（）A． B． C． D．2．如图所示，把金属圆环在纸面内拉出磁场，下列叙述正确的是（）A．将金属圆环向左拉出磁场时，感应电流方向为逆时针B．不管沿什么方向将金属圆环拉出磁场时，感应电流方向都是顺时针C．将金属圆环向右匀速拉出磁场时，磁通量变化率不变D．将金属圆环向右加速拉出磁场时，受到向右的安培力3．下列关于教材中四幅插图的说法正确的是（）A．图甲是通电导线周围存在磁场的实验。
这一现象是物理学家法拉第通过实验首先发现B．图乙是真空冶炼炉，当炉外线圈通入高频交流电时，线圈产生大量热量，从而冶炼金属C．图丙是李辉用多用电表的欧姆挡测量变压器线圈的电阻刘伟手握线圈裸露的两端协助测量，李辉把表笔与线圈断开瞬间，刘伟觉得有电击说明欧姆挡内电池电动势很高D．图丁是微安表的表头，在运输时要把两个接线柱连在一起，这是为了保护电表指针，利用了电磁阻尼原理4．如图所示，铁芯P上绕着两个线圈A和B， B与水平光滑导轨相连，导体棒放在水平导轨上。
A中通入电流i（俯视线圈A，顺时针电流为正），观察到导体棒向右加速运动，则A中通入的电流可能是（）A ．B ．C ．D ．5．在倾角为θ的两平行光滑长直金属导轨的下端，接有一电阻R ，导轨自身的电阻可忽略不计，有一匀强磁场与两金属导轨平面垂直，方向垂直于导轨面向上。
质量为m ，电阻可不计的金属棒ab ，在沿着导轨面且与棒垂直的恒力F 作用下沿导轨匀速上滑，上升高度为h ，如图所示，则在此过程中（ ）A ．恒力F 在数值上等于mgsin θB ．恒力F 对金属棒ab 所做的功等于mghC ．恒力F 与重力的合力对金属棒ab 所做的功等于电阻R 上释放的焦耳热D ．恒力F 与重力的合力对金属棒ab 所做的功等于零6．如图所示的电路中，电源的电动势为E ，内阻为r ，电感L 的电阻不计，电阻R 的阻值大于灯泡D 的阻值，在0t =时刻闭合开关S ，经过一段时间后，在1t t =时刻断开S ，下列表示灯D 中的电流（规定电流方向A B →为正）随时间t 变化的图像中，正确的是（ ）A．B．C．D．7．如图甲所示，矩形线圈位于一变化的匀强磁场内，磁场方向垂直线圈所在的平面（纸面）向里，磁感应强度B随时间t的变化规律如图乙所示．用I表示线圈中的感应电流，取顺时针方向的电流为正．则下图中的I-t图像正确的是 ( )A．B．C．D．8．如图所示，在PO、QR区域中存在着磁感应强度大小相等、方向相反的匀强磁场、磁场方向均垂直于纸面．一导线框abcdefa位于纸面内，框的邻边都相互垂直，bc边与磁场的边界P重合，导线框与磁场区域的尺寸如图所示．从t＝0时刻开始，线框匀速横穿两个磁场区域．以a→b→c→d→e→f为线框中的电动势ε的正方向，以下四个ε－t关系示意图中正确的是( )A．B．C．D．9．粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行，现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移动过程中线框的一边a、b两点间电势差绝对值最大的是（）A．B．C．D．10．无线充电技术已经被应用于多个领域，其充电线圈内磁场与轴线平行，如图甲所示；磁感应强度随时间按正弦规律变化，如图乙所示。

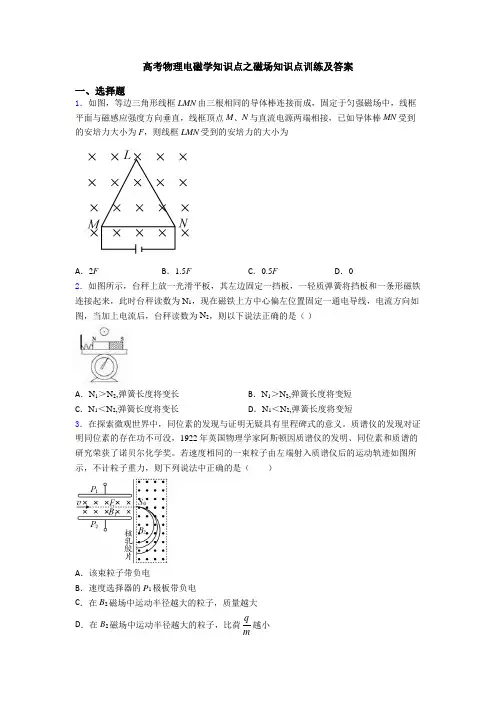

高考物理电磁学知识点之磁场知识点训练及答案一、选择题1．如图，等边三角形线框LMN由三根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点M、N与直流电源两端相接，已如导体棒MN受到的安培力大小为F，则线框LMN受到的安培力的大小为A．2F B．1.5F C．0.5F D．02．如图所示，台秤上放一光滑平板，其左边固定一挡板，一轻质弹簧将挡板和一条形磁铁连接起来，此时台秤读数为N1，现在磁铁上方中心偏左位置固定一通电导线，电流方向如图，当加上电流后，台秤读数为N2，则以下说法正确的是（）A．N1＞N2,弹簧长度将变长B．N1＞N2,弹簧长度将变短C．N1＜N2,弹簧长度将变长D．N1＜N2,弹簧长度将变短3．在探索微观世界中，同位素的发现与证明无疑具有里程碑式的意义。
质谱仪的发现对证明同位素的存在功不可没，1922年英国物理学家阿斯顿因质谱仪的发明、同位素和质谱的研究荣获了诺贝尔化学奖。
若速度相同的一束粒子由左端射入质谱仪后的运动轨迹如图所示，不计粒子重力，则下列说法中正确的是（）A．该束粒子带负电B．速度选择器的P1极板带负电C．在B2磁场中运动半径越大的粒子，质量越大D．在B2磁场中运动半径越大的粒子，比荷qm越小4．如图所示，边长为L 的等边三角形导线框用绝缘细线悬挂于天花板，导线框中通一逆时针方向的电流，图中虚线过ab 边中点和ac 边中点，在虚线的下方有一垂直于导线框向里的匀强磁场，此时导线框通电处于静止状态，细线的拉力为F 1；保持其他条件不变，现虚线下方的磁场消失，虚线上方有相同的磁场同时电流强度变为原来一半，此时细线的拉力为F 2 。
已知重力加速度为g ，则导线框的质量为A ．2123F F g+ B ．2123F F g- C ．21F F g- D ．21F F g+ 5．如图所示，匀强磁场的方向垂直纸面向里，一带电微粒从磁场边界d 点垂直于磁场方向射入，沿曲线dpa 打到屏MN 上的a 点，通过pa 段用时为t .若该微粒经过P 点时，与一个静止的不带电微粒碰撞并结合为一个新微粒，最终打到屏MN 上．若两个微粒所受重力均忽略,则新微粒运动的 ( )A ．轨迹为pb,至屏幕的时间将小于tB ．轨迹为pc ,至屏幕的时间将大于tC ．轨迹为pa ，至屏幕的时间将大于tD ．轨迹为pb,至屏幕的时间将等于t6．如图所示，一块长方体金属板材料置于方向垂直于其前表面向里的匀强磁场中，磁感应强度大小为B 。
高考物理新电磁学知识点之磁场技巧及练习题附答案(3)一、选择题1．如图所示为研究某种带电粒子的装置示意图，粒子源射出的粒子束以一定的初速度沿直线射到荧光屏上的O 点，出现一个光斑．在垂直于纸面向里的方向上加一磁感应强度为B 的匀强磁场后，粒子束发生偏转，沿半径为r 的圆弧运动，打在荧光屏上的P 点，然后在磁场区域再加一竖直向下，场强大小为E 的匀强电场，光斑从P 点又回到O 点，关于该粒子（不计重力），下列说法正确的是A ．粒子带负电B ．初速度为B v E =C ．比荷为2q B r m ED ．比荷为2qE m B r2．如图甲是磁电式电流表的结构图，蹄形磁铁和铁芯间的磁场均匀辐向分布。
线圈中a 、b 两条导线长度均为l ，未通电流时，a 、b 处于图乙所示位置，两条导线所在处的磁感应强度大小均为B 。
通电后，a 导线中电流方向垂直纸面向外，大小为I ，则（ ）A ．该磁场是匀强磁场B ．线圈平面总与磁场方向垂直C ．线圈将逆时针转动D ．a 导线受到的安培力大小始终为BI l3．笔记本电脑机身和显示屏对应部位分别有磁体和霍尔元件．当显示屏开启时磁体远离霍尔元件，电脑正常工作：当显示屏闭合时磁体靠近霍尔元件，屏幕熄灭，电脑进入休眠状态．如图所示，一块宽为a 、长为c 的矩形半导体霍尔元件，元件内的导电粒子是电荷量为e 的自由电子，通入方向向右的电流时，电子的定向移动速度为υ．当显示屏闭合时元件处于垂直于上表面、方向向下的匀强磁场中，于是元件的前、后表面间出现电压U，以此控制屏幕的熄灭．则元件的（）A．前表面的电势比后表面的低B．前、后表面间的电压U与 无关C．前、后表面间的电压U与c成正比D．自由电子受到的洛伦兹力大小为eU a4．如图所示，回旋加速器是用来加速带电粒子使它获得很大动能的装置。
其核心部分是两个D形金属盒，置于匀强磁场中，两盒分别与高频电源相连。
则下列说法正确的是（）A．带电粒子从磁场中获得能量B．带电粒子加速所获得的最大动能与加速电压的大小有关C．带电粒子加速所获得的最大动能与金属盒的半径有关D．带电粒子做圆周运动的周期随半径增大而增大5．如图所示，用一细线悬挂一根通电的直导线ab（忽略外围电路对导线的影响），放在螺线管正上方处于静止状态，与螺线管轴线平行，可以在空中自由转动，导线中的电流方向由a指向b。
现给螺线管两端接通电源后（螺线管左端接正极），关于导线的受力和运动情况，下列说法正确的是（）A．在图示位置导线a、b两端受到的安培力方向相反导线ab始终处于静止B．从上向下看，导线ab从图示位置开始沿逆时针转动C．在图示位置，导线a、b两端受到安培力方向相同导线ab摆动D．导线ab转动后，第一次与螺线管垂直瞬间，所受安培力方向向上6．教师在课堂上做了两个小实验，让小明同学印象深刻。
第一个实验叫做“旋转的液体”，在玻璃皿的中心放一个圆柱形电极，沿边缘内壁放一个圆环形电极，把它们分别与电池的两极相连，然后在玻璃皿中放入导电液体，例如盐水，如果把玻璃皿放在磁场中，液体就会旋转起来，如图甲所示。
第二个实验叫做“振动的弹簧”，把一根柔软的弹簧悬挂起来，使它的下端刚好跟槽中的水银接触，通电后，发现弹簧不断上下振动，如图乙所示。
下列关于这两个趣味实验的说法正确的是（ ）A ．图甲中，从上往下看，液体沿顺时针方向旋转B ．图甲中，如果改变电源的正负极，液体的旋转方向不变C ．图乙中，如果将水银换成酒精，依然可以观察到弹簧不断上下振动D ．图乙中，如果改变电源的正负极，依然可以观察到弹簧不断上下振动7．如图所示，ABC 为与匀强磁场垂直的边长为a 的等边三角形，比荷为e m 的电子以速度v 0从A 点沿AB 边射出（电子重力不计），欲使电子能经过AC 边，磁感应强度B 的取值为A ．B ＜03mv B ．B ＜02mv aeC ．B ＞03mvD ．B ＞02mv ae8．在绝缘水平面上方均匀分布着方向与水平向右成60︒斜向上的匀强磁场，一通有如图所示的恒定电流I 的金属方棒，在安培力作用下水平向右做匀速直线运动。
已知棒与水平面间的动摩擦因数33μ=。
若磁场方向由图示方向开始沿逆时针缓慢转动至竖直向上的过程中，棒始终保持匀速直线运动，设此过程中磁场方向与水平向右的夹角为θ，则关于磁场的磁感应强度的大小B 与θ的变化关系图象可能正确的是（ ）A ．B ．C ．D ．9．如图所示，在以原点O 为圆心、半径为r 的圆形区域内，存在磁感应强度大小为B 方向垂直于纸面向里的匀强磁场，A 、C 、D 为磁场边界上的点，A 、C 为边界与坐标轴的交点，OD 连线与x 轴负方向成45°。
一带负电粒子从A 点以速度v 沿AC 方向射入磁场，恰好从D 点飞出，粒子在磁场中运动的时间为（ ）A ．2r v πB ．34r v πC ．54r v πD ．52r vπ 10．如图所示，地面附近某真空环境中存在着水平方向的匀强电场和匀强磁场，已知磁场方向垂直纸面向里，一个带正电的油滴，沿着一条与竖直方向成α角的直线MN 运动，由此可以判断A ．匀强电场方向一定是水平向左B ．油滴沿直线一定做匀加速运动C ．油滴可能是从N 点运动到M 点D ．油滴一定是从N 点运动到M 点11．如图所示，一根长为的铝棒用两个劲度系数均为 的弹簧水平地悬挂在匀强磁场中， 磁感应强度为 B ，方向垂直纸面向里，当铝棒中通过的电流方向从左到右时，弹簧的长度 变化了，则下面说法正确的是（ ）A ．弹簧长度缩短了，B ．弹簧长度缩短了，C ．弹簧长度伸长了，D ．弹簧长度伸长了，12．2019年我国研制出了世界上最大的紧凑型强流质子回旋加速器，该回旋加速器是我国目前自主研制的能量最高的质子回旋加速器。
如图所示为回旋加速器原理示意图，现将两个相同的回旋加速器置于相同的匀强磁场中，接入高频电源。
分别加速氘核和氦核，下列说法正确的是（ ）A ．它们在磁场中运动的周期相同B ．它们的最大速度不相等C ．两次所接高频电源的频率不相同D ．仅增大高频电源的频率可增大粒子的最大动能13．如图所示，圆形区域内有垂直纸面的匀强磁场（图中未画出），三个质量和电荷量都相同的带电粒子a 、b 、c 以不同的速率对准圆心O 沿着AO 方向射入磁场，其运动轨迹如图所示，若带电粒子只受磁场力的作用，则下列说法正确的是（ ）A ．a 粒子速率最大B ．c 粒子速率最大C ．c 粒子在磁场中运动时间最长D ．它们做圆周运动的周期a b c T T T <<14．如图甲所示，长直导线与闭合金属线框位于同一平面内长直导线中的电流i 随时间t 的变化关系如图乙所示．在0~2T 时间内直导线中电流向上，则在~2T T 时间内线框中感应电流的方向与所受安培力情况是（ ）A ．感应电流方向为顺时针，线框受安培力的合力方向向左B ．感应电流方向为逆时针，线框受安培力的合力方向向右C ．感应电流方向为顺时针，线框受安培力的合力方向向右D ．感应电流方向为逆时针，线框受安培力的合力方向向左15．电荷在磁场中运动时受到洛仑兹力的方向如图所示，其中正确的是（ ） A ． B ． C ． D ．16．在磁感应强度大小为0B 的匀强磁场中，两长直导线P 和Q 平行于纸面固定放置。
在两导线中通有图示方向电流I 时，纸面内与两导线等距离的a 点处的磁感应强度为零。
下列说法正确的是（ ）A ．匀强磁场方向垂直纸面向里B ．将导线Q 撤去，a 点磁感应强度为032B C ．将导线P 撤去，a 点磁感应强度为012B D ．将导线Q 中电流反向，a 点磁感应强度为02B17．无线充电技术已经被应用于多个领域，其充电线圈内磁场与轴线平行，如图甲所示；磁感应强度随时间按正弦规律变化，如图乙所示。
则（ ）A ．2T t =时，线圈产生的电动势最大B ．2T t =时，线圈内的磁通量最大 C ．0~4T 过程中，线圈产生的电动势增大 D ．3~4T T 过程中，线圈内的磁通量增大 18．如图所示，两根相互平行放置的长直导线a 和b 通有大小相等、方向相反的电流，a 受到磁场力的大小为F 1，当加入一与导线所在平面垂直的匀强磁场后，a 受到的磁场力大小变为F 2.则此时b 受到的磁场力大小为( )A ．F 2B ．F 1-F 2C ．F 1＋F 2D ．2F 1-F 219．在两个倾角均为α的光滑斜面上，放有两个相同的金属棒，分别通有电流I 1和I 2，磁场的磁感应强度大小相同，方向分别为竖直向上和垂直于斜面向上，如图所示，两金属棒均处于平衡状态．则两种情况下的电流之比I 1:I 2为A ．sinα:1B ．1:sinαC ．cosα:1D ．1:cosα20．如图所示，在威尔逊云雾室中，有垂直纸面向里的匀强磁场。
图中曲线ab ，是一个垂直于磁场方向射入的带电粒子的径迹。
由于它在行进中使周围气体电离，其能量越来越小，电量保持不变，由此可知（ ）A ．粒子带负电，由a 向b 运动B ．粒子带负电，由b 向a 运动C ．粒子带正电，由a 向b 运动D ．粒子带正电，由b 向a 运动21．现代质谱仪可用来分析比质子重很多倍的离子，其示意图如图所示，其中加速电压恒定。
质子在入口处从静止开始被加速电场加速，经匀强磁场偏转后从出口离开磁场。
若某种一价正离子在入口处从静止开始被同一加速电场加速，为使它经匀强磁场偏转后仍从同一出口离开磁场，需将磁感应强度增加到原来的12倍。
此离子和质子的质量比约为A ．11B ．12C ．121D ．14422．如图所示，三根彼此绝缘的无限长直导线的一部分ab 、cd 、ef 构成一个等边三角形，O 为三角形的中心，M 、N 分别为O 关于导线ab 、cd 的对称点,当三根导线中通以大小相等，方向如图所示的电流时，M 点磁感应强度的大小为B 1，O 点磁感应强度大小为B 2，若将导线ab 中的电流撤去，而保持另两根导线中的电流不变，则N 点磁感应强度的大小为（ ）A ．B 1＋B 2B ．()21132B B -C ．()2112B B +D ．B 1－B 223．如图所示是磁流体发电机的示意图，两平行金属板P 、Q 之间有一个很强的磁场。
一束等离子体（即高温下电离的气体，含有大量正、负带电粒子）沿垂直于磁场的方向喷入磁场。
把P 、Q 与电阻R 相连接。
下列说法正确的是（ ）A ．Q 板的电势高于P 板的电势B ．R 中有由b 向a 方向的电流C ．若只改变磁场强弱，R 中电流保持不变D ．若只增大粒子入射速度，R 中电流增大24．如图所示,在两水平金属板构成的器件中,存在匀强电场与匀强磁场,电场强度E 和磁感应强度B 相互垂直,以某一水平速度进入的不计重力的带电粒子恰好能沿直线运动,下列说法正确的是( )A ．粒子一定带负电B ．粒子的速度大小v=B/EC ．若粒子速度大小改变,粒子将做曲线运动D ．若粒子速度大小改变,电场对粒子的作用力会发生改变25．我国的传统文化和科技是中华民族的宝贵精神财富，四大发明促进了科学的发展和技术的进步，对现代仍具有重大影响，下列说法正确的是（ ）A ．春节有放鞭炮的习俗，鞭炮炸响的瞬间，动量守恒但能量不守恒B ．火箭是我国的重大发明，现代火箭发射时，火箭对喷出气体的作用力大于气体对火箭的作用力C ．装在炮弹中的火药燃烧爆炸时，化学能全部转化为弹片的动能D ．指南针的发明促进了航海和航空，静止时指南针的N 极指向北方【参考答案】***试卷处理标记，请不要删除一、选择题1．D解析：D【解析】【详解】垂直于纸面向里的方向上加一磁感应强度为B 的匀强磁场后，粒子束打在荧光屏上的P 点，根据左手定则可知，粒子带正电，选项A 错误；当电场和磁场同时存在时：qvB Eq =,解得E v B= ，选项B 错误；在磁场中时，由2v qvB m r =，可得：2q v E m rB B r==,故选项D 正确，C 错误；故选D.【点睛】本题主要是考查带电粒子在复合场的运动，解答本题要能够根据共点力的平衡条件分析洛伦兹力和电场力的大小关系；在复合场中做匀速直线运动粒子，在解题时要注意过程分析和受力分析．2．D解析：D【解析】【分析】通过分析通电导线在磁场中的受力，了解磁电式电流表的工作原理。
