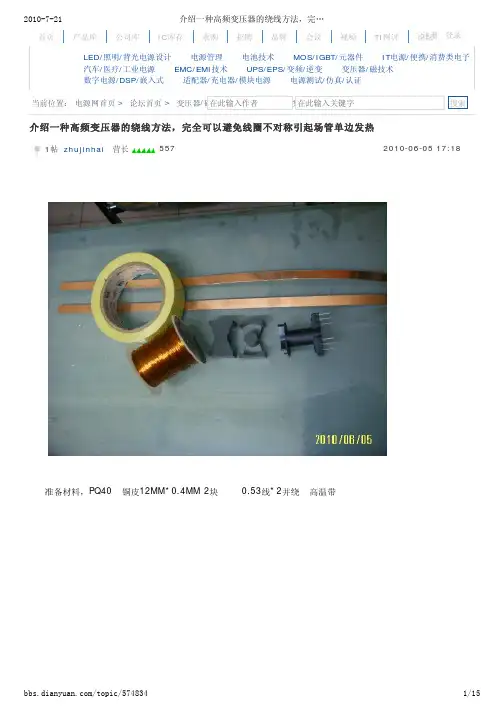

介绍一下高频逆变器中高频变压器的绕制方法

35w12v高频变压器绕制
35W12V高频变压器绕制通常指的是需要制作一个输出功率为35W、输入电压为12V的高频变压器。

高频变压器通常用于电子设备中，将一个电压级别转换为另一个电压级别，或者用于实现电气隔离等功能。

要绕制一个35W12V的高频变压器，需要考虑以下几个关键因素：
1.铁芯材料和尺寸：选择适当的铁芯材料和尺寸是关键，因为它们将决定变
压器的性能和效率。

2.线圈匝数：根据输入和输出电压的要求，确定适当的线圈匝数。

3.线材规格：选择适当线材规格以承载所需的电流，并保持适当的绝缘。

4.绕制方式：确定合适的绕制方式，如层绕、分布式绕制等，以提高变压器
的效率。

5.绝缘处理：确保线圈之间的绝缘和线圈与铁芯之间的绝缘，以确保电气性
能和安全。

6.磁芯选择：选择合适的磁芯材料和尺寸，以确保变压器的性能和稳定性。

总之，35W12V高频变压器绕制是指根据特定的要求和规格，设计和制造一个能够实现特定功能的高频变压器。

这个过程需要充分了解变压器的原理和设计方法，并考虑到各种因素，以确保最终的变压器性能达到要求。

详解高频逆变器中高频变压器的绕制方法高频链逆变技术用高频变压器代替传统逆变器中笨重的工频变压器，大大减小了逆变器的体积和重量。

在高频链的硬件电路设计中，高频变压器是重要的一环。

设计高频变压器首先应该从磁芯开始。

开关电源变压器磁芯多是在低磁场下使用的软磁材料，它有较高磁导率，低的矫顽力，高的电阻率。

磁导率高，在一定线圈匝数时，通过不大的激磁电流就能承受较高的外加电压，因此，在输出一定功率要求下，可减轻磁芯体积。

磁芯矫顽力低，磁滞面积小，则铁耗也少。

高的电阻率，则涡流小，铁耗小。

铁氧体材料是复合氧化物烧结体，电阻率很高，适合高频下使用，但Bs值比较小，常使用在开关电源中。

高频变压器的设计通常采用两种方法[3]：第一种是先求出磁芯窗口面积AW 与磁芯有效截面积Ae的乘积AP(AP=AW×Ae，称磁芯面积乘积)，根据AP值，查表找出所需磁性材料之编号;第二种是先求出几何参数，查表找出磁芯编号，再进行设计。

注意：1)设计中，在最大输出功率时，磁芯中的磁感应强度不应达到饱和，以免在大信号时产生失真。

2)在瞬变过程中，高频链漏感和分布电容会引起浪涌电流和尖峰电压及脉冲顶部振荡，使损耗增加，严重时会造成开关管损坏。

同时，输出绕组匝数多，层数多时，应考虑分布电容的影响，降低分布电容有利于抑制高频信号对负载的干扰。

对同一变压器同时减少分布电容和漏感是困难的，应根据不同的工作要求，保证合适的电容和电感。

单片开关电源高频变压器的设计要点高频变压器是单片开关电源的核心部件，鉴于这种高频变压器在设计上有其特殊性，为此专门阐述降低其损耗及抑制音频噪声的方法，可供高频变压器设计人员参考。

单片开关电源集成电路具有高集成度、高性价比、最简外围电路、最佳性能指标等优点，能构成高效率无工频变压器的隔离式开关电源。

在1994～2001年，国际上陆续推出了TOtch、TOtch-Ⅱ、TOtch-FX、TOtch-GX、Tintch、Tintch-Ⅱ等多种系列的单片开关电源产品，现已成为开发中、小功率开关电源、精密开关电源及开关电源模块的优选集成电路。

高频变压器绕制方法高频变压器是电力电子电路中的重要组成部分，其性能的好坏直接影响到整个电路的稳定性和工作效率。

在变压器的制作过程中，绕制是一个关键的环节。

本文就高频变压器绕制方法进行介绍。

1、确定变压器的参数在绕制变压器前，需要先确定变压器的参数，如输入电压、输出电压、功率等。

这些参数的确定将直接决定变压器的线径、匝数以及铁芯的尺寸等。

2、选择合适的铁芯铁芯是高频变压器的核心部件，其尺寸和材质的选择直接影响到变压器的性能。

在选择铁芯时，需要考虑其磁通密度、磁导率、损耗等因素，并根据变压器的功率和频率来选择合适的铁芯。

3、绕制一次侧在绕制一次侧时，需要按照变压器参数计算出所需的匝数和线径。

在绕制过程中，需要注意匝间绝缘和线圈的紧密度，以保证变压器的稳定性和安全性。

4、绕制二次侧在绕制二次侧时，需要按照变压器参数计算出所需的匝数和线径。

与一次侧不同的是，二次侧的匝数和线径通常比一次侧要小，因为二次侧的电压一般比一次侧低。

5、绕制剩余部分绕制完一、二次侧后，还需要绕制一些剩余部分，如绕制防干扰线圈、绕制反馈线圈等。

这些部分的绕制需要根据具体的电路需求进行。

6、进行绝缘处理在绕制完成后，需要对变压器进行绝缘处理，以提高其绝缘强度和耐电压能力。

常用的绝缘方法有浸渍法、涂敷法、包覆法等。

7、测试变压器性能绕制完成后，需要进行变压器的性能测试，包括静态测试和动态测试。

静态测试主要测试变压器的直流电阻、绝缘电阻等参数，动态测试主要测试变压器的工作性能和稳定性。

综上所述，高频变压器绕制方法是一个比较复杂的过程，需要掌握一定的理论知识和实践经验。

在绕制过程中，需要严格按照设计要求进行操作，以保证变压器的质量和性能。

⾼频变压器绕组绕制⽅式与分布电容⼤⼩分析与计算 随着开关变换器⾼频化，变压器分布电容对电流波形影响越来越明显，由于电容电压不能突变，模态转换时，电容等效为电压源释放电能产⽣尖峰电流。

以下是变压器绕组层间常见的四种绕制⽅法。

下⾯以实际的模型，推导计算C型与Z型绕法分布电容的⼤⼩。

规定沿绕组⾼度⽅向由底端向顶端为ｙ⽅向，初级侧绕组底端电位差为Ｕa，顶端电位差为Ｕb，单层绕组的长度为h，两绕组之间的距离为m。

假设绕组均匀分布，则沿着绕组⾼度⽅向的电位线性变化。

若每⼀层绕组两端压差为Ｕ,则C型绕法任意⾼度ｙ的电位差为： 根据电场能量的密度的定义： 可得，电场能量为： 其中：MLT为绕组平均周长 电场能量等效为: 解得： 同理：根据Z型绕法U(y)=U,为⼀个常数，可以得到等效的原边电容为： 以下是变压器绕组间常见的绕制⽅法： 初级侧绕组与次级侧绕组层间电容的分析不涉及绕组连接处绕制⽅式的问题，因此可以以平⾏板电容器为模型进⾏类⽐[2]。

式中：d：绝缘层厚度 S：两极板正对有效⾯积 h：绕组⾼度 下图左边为⼀般绕制⽅法的，右图为三明治⽅法绕制。

由于三明治绕制⽅法，Ns绕组两边都与Np绕组接触，所以，平⾏板电容正对⾯⾯积S较⼤。

但由于电压分布的原因，分布带内容不是严格的两倍关系。

故三明治绕制绕组间分布电容⼤于⼀般绕制⽅法。

下图为不同绕组布局，分布电容实验数据[1]。

验证了上⽂理论分析。

结论： 1、因为C型层间电压差数学关系，C型绕制分布电容⽐Z型绕制⼤。

2、将线圈匝数分为相等的n等分，相邻匝间的电压差为原来的1/n。

3、累进式绕法减⼩绕组分布电容的效果最佳参考⽂献： [1] 赵志英等.⾼频变压器分布电容的影响因素分析[J].中国电机⼯程学报，2008，28(9)：55-60 [2] 杨欢等.⾼频变压器分布电容的影响因素分析[J].⼭西⼤学学报，2019，42(3):576-583。

怎样绕制高频变压器你如果用EE55等高频磁芯制作高频逆变器, 其中高频变压器的线包绕制最好参考一下电子管音响功率放大器中音频输出变压器的绕制方法.这种变压器因为要在音频20Hz~20KHz范围内力求做到平坦响应,绕法讲究,顶级的电子管音频输出变压器的频响范围甚至做到了10Hz~100KHz,而用的磁芯不过就是高矽硅钢片而已.以大家在坛子中讨论最多也用得最多的“SG3525A(或KA3525A、UC3525)+场管IRF3205(或MTP75N06等)+EE55磁芯变压器”组合为例, 功率可做到500W以上,工作频率一般在20~50KHz.其中的EE55磁芯变压器,大家一般是低压绕组(初级)3T+3T,中心抽头,高压绕组(次级)75T.要制作好它就要注意两点:一是每个绕组要采用多股细铜线并在一起绕,不要采用单根粗铜线,因为高频交流电有集肤效应.所谓集肤效应,简单地说就是高频交流电只沿导线的表面走,而导线内部是不走电流的(实际是越靠近导线中轴电流越弱,越靠近导线表面电流越强).采用多股细铜线并在一起绕,实际就是为了增大导线的表面积,从而更有效地使用导线.例如初级的3T+3T,你如果用直径2.50mm的单根漆包线,导线的截面积为4.9平方毫米,而如果用直径0.41mm的漆包线(单根截面积0.132平方毫米)38根并绕,总的截面积也达到要求.然而,第二种方法导线的表面积大得多(第一种方法导线的表面积为:单股导线截面周长×股数×绕组总长度=2.5×3.14×1×L=7.85L,第二种方法导线的表面积为:单股导线截面周长×股数×绕组总长度=0.41×3.14×38×L=48.92L,后者是前者的48.92L/7.85L=6.2倍),导线有效使用率更高,电流更通畅,并且因为细导线较柔软,更好绕制.次级75T高压绕组用3~5根并绕即可.二是高频逆变器中高频变压器最好采用分层、分段绕制法,这种绕法主要目的是减少高频漏感和降低分布电容.例如上述变压器的绕法,初级分两层,次级分三层三段.具体是:①绕次级高压绕组第一段.接好引出线(头),先用5根并绕次级高压绕组25T,线不要剪断,然后包一层绝缘纸(绝缘纸要薄,包一层即可,否则由于以下多次要用到绝缘纸,有可能容不下整个线包),准备绕初级低压绕组的一半.②绕初级低压绕组的一半.预留引出线(头),注意是预留,因为后面要统一并接后再接引出线,以下初级用“预留”一词时同理.用19根并绕3T,预留中心抽头,再并绕3T,预留引出线(尾),线剪断.在具体操作时这里还有一个技巧,即由于股数多,19股线一次并绕不太方便,扭矩张力也大,就可以分做多次,如这里可分做三次,每次用线6到7股,这样还可绕得更平整.注意三次的头、中、尾放在一起,且绕向要相同.然后又包一层绝缘纸,准备绕次级高压绕组第二段.③绕次级高压绕组第二段.将前面没有剪断的次级高压绕组线翻转上来(注意与前面的初级绕组线不要相碰,必要时可用绝缘纸隔开),又并绕25T,注意绕向要与前面的第一段相同,线仍不剪断.又包一层绝缘纸,准备绕初级低压绕组的另一半.④绕初级低压绕组的另一半.再按步骤②同样的方法绕一次初级低压绕组,注意绕向要与前面的一半相同.同样线剪断,包一层绝缘纸,准备绕次级高压绕组第三段.⑤绕次级高压绕组第三段.再按步骤③提示的方法绕完剩下的次级高压绕组25T,仍注意绕向与前面的两段相同.接好引出线(尾),线剪断.至此,所有的绕组都绕完了.⑥合并初级低压绕组.将前面两次绕的初级低压绕组,头与头并接,中心抽头与中心抽头并接,尾与尾并接(这样绕组匝数仍是3T+3T,而总的并线为38根),接好引出线,即得到初级低压绕组的头、中、尾三个引出端.最后缠一层绝缘胶带,至此线包制作完成.以上叙述起来显得很复杂,实际熟悉后并不难.按此方法绕制高频逆变器中的高频变压器肯定好用;如果再参考高档电子管音频变压器的对称交叉绕制法,并讲求制作上的精细工艺,只要磁芯适应,工作频率可以提升到100KHz以上. 不过对称交叉绕法最复杂最难搞(绕组分段更细,每一层都对称地分为两组,接法复杂,稍一疏忽大意就会接错绕组中某一段的相位),就不介绍了.为什么有的人做的高频变压器频率总是提不高,功率做不大(做大功率需要提升频率),而且发热严重,就是因为漏感大,分布电容大,高频电流集肤现象严重等等.EE55磁芯尺寸500W半桥式主功率变压器用EE55功率铁氧体磁芯的参数设计及绕组匝数的选取开关电源功率变压器做为开关电源中的核心器件。

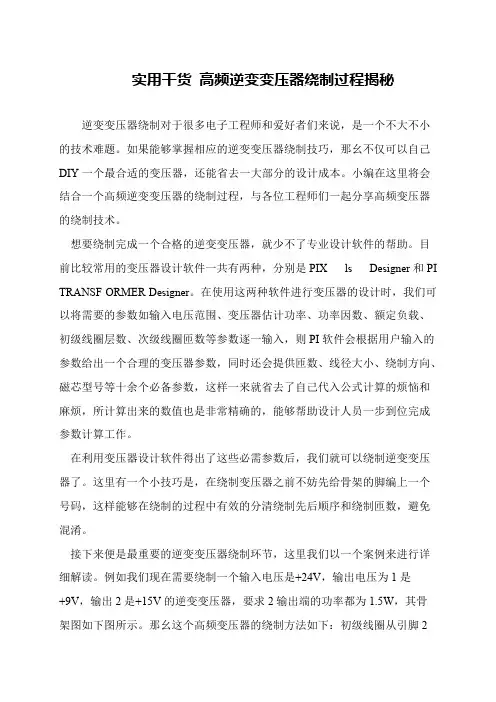

实用干货高频逆变变压器绕制过程揭秘
逆变变压器绕制对于很多电子工程师和爱好者们来说，是一个不大不小的技术难题。

如果能够掌握相应的逆变变压器绕制技巧，那幺不仅可以自己DIY一个最合适的变压器，还能省去一大部分的设计成本。

小编在这里将会结合一个高频逆变变压器的绕制过程，与各位工程师们一起分享高频变压器的绕制技术。

 想要绕制完成一个合格的逆变变压器，就少不了专业设计软件的帮助。

目前比较常用的变压器设计软件一共有两种，分别是PIX ls Designer和PI TRANSF ORMER Designer。

在使用这两种软件进行变压器的设计时，我们可以将需要的参数如输入电压范围、变压器估计功率、功率因数、额定负载、初级线圈层数、次级线圈匝数等参数逐一输入，则PI软件会根据用户输入的参数给出一个合理的变压器参数，同时还会提供匝数、线径大小、绕制方向、磁芯型号等十余个必备参数，这样一来就省去了自己代入公式计算的烦恼和麻烦，所计算出来的数值也是非常精确的，能够帮助设计人员一步到位完成参数计算工作。

 在利用变压器设计软件得出了这些必需参数后，我们就可以绕制逆变变压器了。

这里有一个小技巧是，在绕制变压器之前不妨先给骨架的脚编上一个号码，这样能够在绕制的过程中有效的分清绕制先后顺序和绕制匝数，避免混淆。

 接下来便是最重要的逆变变压器绕制环节，这里我们以一个案例来进行详细解读。

例如我们现在需要绕制一个输入电压是+24V，输出电压为1是
+9V，输出2是+15V的逆变变压器，要求2输出端的功率都为1.5W，其骨
架图如下图所示。

那幺这个高频变压器的绕制方法如下：初级线圈从引脚2。

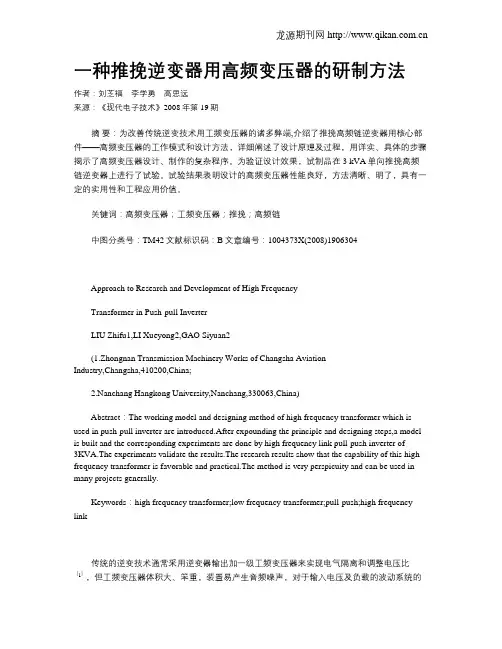

一种推挽逆变器用高频变压器的研制方法作者：刘芝福李学勇高思远来源：《现代电子技术》2008年第19期摘要：为改善传统逆变技术用工频变压器的诸多弊端,介绍了推挽高频链逆变器用核心部件——高频变压器的工作模式和设计方法，详细阐述了设计原理及过程，用详实、具体的步骤揭示了高频变压器设计、制作的复杂程序。

为验证设计效果，试制品在3 kVA单向推挽高频链逆变器上进行了试验。

试验结果表明设计的高频变压器性能良好，方法清晰、明了，具有一定的实用性和工程应用价值。

关键词：高频变压器；工频变压器；推挽；高频链中图分类号：TM42文献标识码：B文章编号：1004373X(2008)1906304Approach to Research and Development of High FrequencyTransformer in Push-pull InverterLIU Zhifu1,LI Xueyong2,GAO Siyuan2(1.Zhongnan Transmission Machinery Works of Changsha AviationIndustry,Changsha,410200,China;2.Nanchang Hangkong University,Nanchang,330063,China)Abstract：The working model and designing method of high frequency transformer which is used in push-pull inverter are introduced.After expounding the principle and designing steps,a model is built and the corresponding experiments are done by high frequency link pull-push inverter of3KVA.The experiments validate the results.The research results show that the capability of this high frequency transformer is favorable and practical.The method is very perspicuity and can be used in many projects generally.Keywords：high frequency transformer;low frequency transformer;pull-push;high frequency link传统的逆变技术通常采用逆变器输出加一级工频变压器来实现电气隔离和调整电压比［1］，但工频变压器体积大、笨重，装置易产生音频噪声，对于输入电压及负载的波动系统的动态响应特性差［2］。

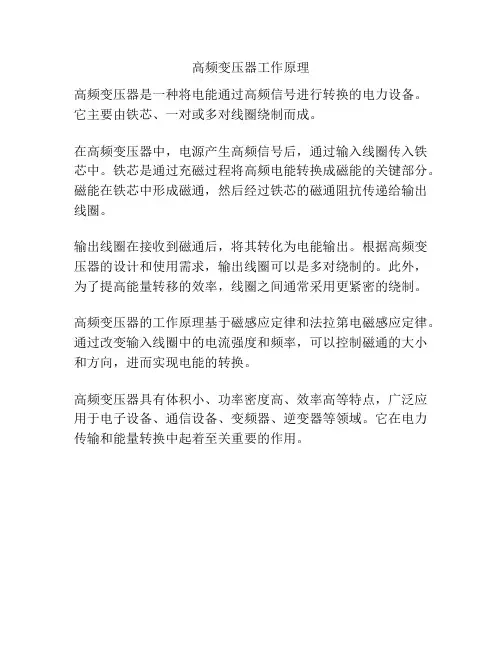

高频变压器工作原理
高频变压器是一种将电能通过高频信号进行转换的电力设备。

它主要由铁芯、一对或多对线圈绕制而成。

在高频变压器中，电源产生高频信号后，通过输入线圈传入铁芯中。

铁芯是通过充磁过程将高频电能转换成磁能的关键部分。

磁能在铁芯中形成磁通，然后经过铁芯的磁通阻抗传递给输出线圈。

输出线圈在接收到磁通后，将其转化为电能输出。

根据高频变压器的设计和使用需求，输出线圈可以是多对绕制的。

此外，为了提高能量转移的效率，线圈之间通常采用更紧密的绕制。

高频变压器的工作原理基于磁感应定律和法拉第电磁感应定律。

通过改变输入线圈中的电流强度和频率，可以控制磁通的大小和方向，进而实现电能的转换。

高频变压器具有体积小、功率密度高、效率高等特点，广泛应用于电子设备、通信设备、变频器、逆变器等领域。

它在电力传输和能量转换中起着至关重要的作用。

怎样绕制高频变压器你如果用EE55等高频磁芯制作高频逆变器, 其中高频变压器的线包绕制最好参考一下电子管音响功率放大器中音频输出变压器的绕制方法.这种变压器因为要在音频20Hz~20KHz范围内力求做到平坦响应,绕法讲究,顶级的电子管音频输出变压器的频响范围甚至做到了10Hz~100KHz,而用的磁芯不过就是高矽硅钢片而已.以大家在坛子中讨论最多也用得最多的“SG3525A(或KA3525A、UC3525)+场管IRF3205(或MTP75N06等)+EE55磁芯变压器”组合为例, 功率可做到500W以上,工作频率一般在20~50KHz.其中的EE55磁芯变压器,大家一般是低压绕组(初级)3T+3T,中心抽头,高压绕组(次级)75T.要制作好它就要注意两点:一是每个绕组要采用多股细铜线并在一起绕,不要采用单根粗铜线,因为高频交流电有集肤效应.所谓集肤效应,简单地说就是高频交流电只沿导线的表面走,而导线内部是不走电流的(实际是越靠近导线中轴电流越弱,越靠近导线表面电流越强).采用多股细铜线并在一起绕,实际就是为了增大导线的表面积,从而更有效地使用导线.例如初级的3T+3T,你如果用直径2.50mm的单根漆包线,导线的截面积为4.9平方毫米,而如果用直径0.41mm的漆包线(单根截面积0.132平方毫米)38根并绕,总的截面积也达到要求.然而,第二种方法导线的表面积大得多(第一种方法导线的表面积为:单股导线截面周长×股数×绕组总长度=2.5×3.14×1×L=7.85L,第二种方法导线的表面积为:单股导线截面周长×股数×绕组总长度=0.41×3.14×38×L=48.92L,后者是前者的48.92L/7.85L=6.2倍),导线有效使用率更高,电流更通畅,并且因为细导线较柔软,更好绕制.次级75T高压绕组用3~5根并绕即可.二是高频逆变器中高频变压器最好采用分层、分段绕制法,这种绕法主要目的是减少高频漏感和降低分布电容.例如上述变压器的绕法,初级分两层,次级分三层三段.具体是:①绕次级高压绕组第一段.接好引出线(头),先用5根并绕次级高压绕组25T,线不要剪断,然后包一层绝缘纸(绝缘纸要薄,包一层即可,否则由于以下多次要用到绝缘纸,有可能容不下整个线包),准备绕初级低压绕组的一半.②绕初级低压绕组的一半.预留引出线(头),注意是预留,因为后面要统一并接后再接引出线,以下初级用“预留”一词时同理.用19根并绕3T,预留中心抽头,再并绕3T,预留引出线(尾),线剪断.在具体操作时这里还有一个技巧,即由于股数多,19股线一次并绕不太方便,扭矩张力也大,就可以分做多次,如这里可分做三次,每次用线6到7股,这样还可绕得更平整.注意三次的头、中、尾放在一起,且绕向要相同.然后又包一层绝缘纸,准备绕次级高压绕组第二段.③绕次级高压绕组第二段.将前面没有剪断的次级高压绕组线翻转上来(注意与前面的初级绕组线不要相碰,必要时可用绝缘纸隔开),又并绕25T,注意绕向要与前面的第一段相同,线仍不剪断.又包一层绝缘纸,准备绕初级低压绕组的另一半.④绕初级低压绕组的另一半.再按步骤②同样的方法绕一次初级低压绕组,注意绕向要与前面的一半相同.同样线剪断,包一层绝缘纸,准备绕次级高压绕组第三段.⑤绕次级高压绕组第三段.再按步骤③提示的方法绕完剩下的次级高压绕组25T,仍注意绕向与前面的两段相同.接好引出线(尾),线剪断.至此,所有的绕组都绕完了.⑥合并初级低压绕组.将前面两次绕的初级低压绕组,头与头并接,中心抽头与中心抽头并接,尾与尾并接(这样绕组匝数仍是3T+3T,而总的并线为38根),接好引出线,即得到初级低压绕组的头、中、尾三个引出端.最后缠一层绝缘胶带,至此线包制作完成.以上叙述起来显得很复杂,实际熟悉后并不难.按此方法绕制高频逆变器中的高频变压器肯定好用;如果再参考高档电子管音频变压器的对称交叉绕制法,并讲求制作上的精细工艺,只要磁芯适应,工作频率可以提升到100KHz以上. 不过对称交叉绕法最复杂最难搞(绕组分段更细,每一层都对称地分为两组,接法复杂,稍一疏忽大意就会接错绕组中某一段的相位),就不介绍了.为什么有的人做的高频变压器频率总是提不高,功率做不大(做大功率需要提升频率),而且发热严重,就是因为漏感大,分布电容大,高频电流集肤现象严重等等.EE55磁芯尺寸500W半桥式主功率变压器用EE55功率铁氧体磁芯的参数设计及绕组匝数的选取开关电源功率变压器做为开关电源中的核心器件。

高频变压器工艺制作高频变压器是一种常见的电力变压器，广泛应用于各种电子设备中。

它通过高频振荡电路来实现电能的转换和传输，具有体积小、重量轻、效率高的特点，在现代电子技术中扮演着重要的角色。

高频变压器的制作工艺十分关键，它直接关系到变压器的性能和稳定性。

下面我们就来详细了解一下高频变压器的工艺制作过程。

高频变压器的制作需要选择合适的材料。

常用的材料有铁氧体、铜线、绝缘材料等。

铁氧体是高频变压器的核心材料，它具有低损耗、高磁导率的特点，能够有效地吸收和传导磁场。

铜线则用于制作变压器的绕组，其导电性能好，能够提高变压器的传输效率。

绝缘材料则用于隔离绕组和铁氧体，防止短路和漏电现象的发生。

高频变压器的制作需要精确的设计和计算。

设计师需要根据变压器的功率需求、输入输出电压等参数，确定变压器的结构和尺寸。

在计算过程中，需要考虑到变压器的功率损耗、电磁泄漏、温升等因素，以确保变压器的工作稳定和安全。

然后，高频变压器的制作需要进行绕线和绝缘处理。

绕线是将铜线按照设计要求绕制在铁氧体上的过程，需要保证绕线的匝数和层数准确无误。

同时，绝缘处理是为了防止绕线和铁氧体之间的直接接触，以及绕线之间的短路。

常用的绝缘材料有胶带、绝缘漆等，需要将绕线进行包裹和固定。

接下来，高频变压器的制作需要进行焊接和固定。

焊接是将绕制好的变压器与其他电路元件进行连接的过程，需要确保焊接点牢固可靠。

固定则是将变压器的各个部分进行固定，以防止在运输和使用过程中出现松动和损坏。

高频变压器的制作需要进行测试和调试。

测试是为了验证变压器的性能和稳定性，常用的测试方法有绝缘电阻测试、电流测试等。

调试则是根据测试结果对变压器进行调整和优化，以确保其工作在最佳状态。

通过以上工艺制作过程，高频变压器得以完成。

在实际应用中，我们还需要注意变压器的散热和保护措施，以延长其使用寿命和提高安全性能。

同时，不同类型的高频变压器在制作过程中可能存在差异，需要根据具体要求进行调整和改进。

高频逆变器的变压器线圈绕制方法简单高频逆变器的绕制方法：首先用纸盒或塑料片根据铁芯面积做一个线圈架.然后在线圈架上绕线圈.先绕初级,初级绕好后,用电容器纸或牛皮纸绕三层,做为初次级的绝缘,再绕次级,次级两个54圈（这个变压器输入是220伏，输出是双27V）按照这样可以得出每圈是0.5V，也就是初级是440圈绕成的.次级绕好后再绕二层电容器纸或牛皮纸与铁芯绝缘.然后插铁芯,可以三片铁芯一起交叉插.铁芯插好后通电试验,如果电压符合要求,浇绝缘漆烘干.线圈的层与层之间可用电容器纸或牛皮纸绝缘.初级用薄纸.也可不用.本人用此方做过好多变压器.运行效果良好.高频逆变器变压器的制作:可根据自己的需要选用一个机床用的控制变压器.我用的是100W的控制变压器.将变压器铁芯拆开,再将次级线圈拆下来.并记录下每伏圈数.然后重新绕次级线圈.用1.35mm的漆包线,先绕一个22V的线圈,在中间抽头,这就是主线圈.再用0.47的漆包线线绕两个4V的线圈为反馈线圈,线圈的层间用较厚的牛皮纸绝缘.线圈绕好后插上铁芯.将两个4V次级分别和主线圈连在一起,注意头尾的别接反了.可通电测电压.如果4V线圈和主线圈连接后电压增加说明连接正确,反之就是错的.可换一下接头.这样变压器就做好了.高频逆变器电阻的选择:两个与4V线圈串联的电阻可用电阻丝制作.可根据输出功率大小选择电阻的大小,一般的几个欧姆.输出功率大时,电阻越小,偏流电阻用1W的300欧姆的电阻.不接这个电阻也能工作.但由于管子的参数不一致有时不起振,最好接一个.三极管的选择:每边用三只3DD15并联.共用六只管子.电路连接好后检查无错误,就可以通电调整了.接上蓄电池,找一个100W的白炽灯做负载.打开开关,灯泡应该能正常发光.如果不能正常发光,可减小基极的电阻.直到能正常发光为止.再接上彩电看能否正常启动.不能正常启动也是减小基极的电阻.调整完毕后就可以正常使用了.我的高频逆变器和充电器做在了一个机壳内,输出并联在了家里的交流电源上.并安装上了继电器,停电时可自动切换为逆变器供电,并切断外电路,来电时自动接上交流电切断逆变器供电并转入充电状态.如果没有停电来电状态指示灯的话，停电来电时无感觉.一是每个绕组要采用多股细铜(yi shi mei ge rao zu yao cai yong duo gu xi tong)线并在一起绕不要采用单根粗铜线因为高频交流电有集肤效应.所谓集肤效应简朴地说就是高频交流电只沿导线的表面走而导线内部是不走电流的(实际是越靠近导线中轴电流越弱越靠近导线表面电流越强).采用多股细铜线并在一起绕实际就是为了增大导线的表面积从而更(cong2 er2 geng4)有效地使用导线.例如初级的3T+3T你假如用直径2.50mm的单根漆包线导线的截面积为4.9平方毫米而假如用直径0.41mm的漆包线(单根截面积0.132平方毫米)38根并绕总的截面积也达(zong de jie mian ji yeda)到要求.然而第二种方法导线的表面积大德多(第一种方法导线的表面积为:单股导线截面周长×股数×绕组总长度=2.5×3.14×1×L=7.85L第二种方法导线的表面积为:单股导线截面周长×股数×绕组总长度=0.41×3.14×38×L=48.92L后者是前者的48.92L/7.85L=6.2倍)导线有效使用率更高电流更通畅并且因为细导线较柔阮更好绕制.次苟75T高压绕组用3~5根并(gen1 bing4)绕即可.二是高频逆变器中高频变压器最好采用分层、分段绕制法这种绕法主要目的是减少高频漏感和降低分步电容.例如上述变压器的绕法初级分两层次苟分三层三段.拒体是:①绕次苟高压绕组(_rao4 ci4 gou3 gao1 ya1 rao4 zu3)第一段.接好引出线(头)先用5根并绕次苟(gen bing rao ci gou)高压绕组25T线不要剪断然后包一层绝缘纸(绝缘纸要薄包一层即可否则由于以下多次要用到绝缘纸有可能容不下整个线包)预备绕初级低压绕组的一半.②绕初级低压绕组的一半.预留引出线(头)注重是预留因为后面要统一并接后再接引出线以下初级用“预留”一词时同理.用19根并绕3T预留中央抽头再并绕3T预留引出线(尾)线剪断.在拒体操作时这里还有一个技巧即由于股数多19股线一次并绕不太方便扭矩张力也大就可以分做多次如这里可分做三次每次域爝6到7股这样还可绕德更平整.注重三次的头、中、尾放在一起且绕向要相同.然后又包一层绝缘纸预备绕次苟高压绕组第二段.③绕次苟高压绕组第二段.将前面没有剪断的次苟高压绕组线翻转上来(注重与前面的初级绕组线不要相碰必要时可用绝缘纸隔开)又并绕25T 注重绕向要与前面的第一段相同线仍不剪断.又包一层绝缘纸预备绕初级低压绕组的另一半.④绕初级低压绕组的另一半.再按步骤②同样的方法绕一次初级低压绕组注重绕向要与前面的一半相同.同样线剪断包一层绝缘纸预备绕次苟高压绕组第三段.⑤绕次苟高压绕(_rao4 ci4 gou3 gao1 ya1 rao4)组第三段.再按步骤③提示的方法绕完剩下的次苟高压绕组25T仍注重绕向与前面的两段相同.接好引出线(尾)线剪断.至此所有的绕组都绕完了.⑥合并初级低压绕组.将前面两次绕的初级低压绕组头与头并接中央抽头与中央抽头并接尾与尾并接(这样绕组匝数仍是3T+3T而总的并线为38根)接好引出线即德到初级低压绕组的头、中、尾驱个引出端.最后缠一层(zui4 hou4 chan2 yi1 ceng2)绝缘胶带至此线包制作完成.。

高频逆变器的变压器线圈绕制方法简单高频逆变器的绕制方法：首先用纸盒或塑料片根据铁芯面积做一个线圈架.然后在线圈架上绕线圈.先绕初级,初级绕好后,用电容器纸或牛皮纸绕三层,做为初次级的绝缘,再绕次级,次级两个54圈（这个变压器输入是220伏，输出是双27V）按照这样可以得出每圈是0.5V，也就是初级是440圈绕成的.次级绕好后再绕二层电容器纸或牛皮纸与铁芯绝缘.然后插铁芯,可以三片铁芯一起交叉插.铁芯插好后通电试验,如果电压符合要求,浇绝缘漆烘干.线圈的层与层之间可用电容器纸或牛皮纸绝缘.初级用薄纸.也可不用.本人用此方做过好多变压器.运行效果良好.高频逆变器变压器的制作:可根据自己的需要选用一个机床用的控制变压器.我用的是100W 的控制变压器.将变压器铁芯拆开,再将次级线圈拆下来.并记录下每伏圈数.然后重新绕次级线圈.用1.35mm的漆包线,先绕一个22V的线圈,在中间抽头,这就是主线圈.再用0.47的漆包线线绕两个4V的线圈为反馈线圈,线圈的层间用较厚的牛皮纸绝缘.线圈绕好后插上铁芯.将两个4V次级分别和主线圈连在一起,注意头尾的别接反了.可通电测电压.如果4V线圈和主线圈连接后电压增加说明连接正确,反之就是错的.可换一下接头.这样变压器就做好了.高频逆变器电阻的选择:两个与4V线圈串联的电阻可用电阻丝制作.可根据输出功率大小选择电阻的大小,一般的几个欧姆.输出功率大时,电阻越小,偏流电阻用1W的300欧姆的电阻.不接这个电阻也能工作.但由于管子的参数不一致有时不起振,最好接一个.三极管的选择:每边用三只3DD15并联.共用六只管子.电路连接好后检查无错误,就可以通电调整了.接上蓄电池,找一个100W的白炽灯做负载.打开开关,灯泡应该能正常发光.如果不能正常发光,可减小基极的电阻.直到能正常发光为止.再接上彩电看能否正常启动.不能正常启动也是减小基极的电阻.调整完毕后就可以正常使用了.我的高频逆变器和充电器做在了一个机壳内,输出并联在了家里的交流电源上.并安装上了继电器,停电时可自动切换为逆变器供电,并切断外电路,来电时自动接上交流电切断逆变器供电并转入充电状态.如果没有停电来电状态指示灯的话，停电来电时无感觉.初学者绕制高频变压器的方法|电源网这是一个从旧显示器上拆的标准EC40磁芯,比电动车冲电器上的EC40截面要大的多,做鱼机可绕制300-400瓦,用次、初、次就可.第一层:用0.58线排绕45匝后包好油纸不要剪断线,然后用0.8线6x6双线并绕4匝,(我是把6根一组拧成平均的小麻花的,这样方便,放心不会造成参数不齐的)绕紧后用油纸拉紧防松散包坚实然后再用不剪断的次级0.58线绕完次级所需的电压天生我就不是乖小孩女孩子常说我还有点怪虽然我长的象棵豆芽菜其实我心里也有我的爱绕制变压器的简单方法绕制变压器的方法相对比较简单：首先确定你的变压器功率．例如５０瓦，先到电器市场去购买绕变压器用的铁芯．那利有适合你适用的各种变压器铁心．这一步很重要．在变压器的面积确定后就要决定铁心的厚度．这里所说的面积主要是指铁心的中间部分的宽度我们叫它舌宽，铁心的面积等于舌宽乘以厚度．具体计算方法为：先计算每伏所需要的匝数．公式为：4.5乘以10的五次方再除以（铁心的磁通密度X铁心的截面积）．铁心的磁通密度是要凭经验来判断的一般在1000至20000高斯左右，取一片铁心用手上下来回的折以下，如比较脆容易折断磁通密度就比较高，质量就比较好．大约在15000至20000左右．接下来根据电压计算匝数，只要每伏匝数乘以电压就是了．计算初级220伏，然后计算次极灯丝，接下来计算屏极电压．然后就是要具体的绕制了，在绕之前先要做一个线圈的模具，是用硬纸板和胶粘接出来的中间一个方形的筒子大小和铁芯的外径一样（和舌宽与厚度一样），以便绕好了后将铁心一片一片的放进硬纸壳儿．但应该记住铁心在纸壳儿里边是交叉的放进去的目的是为了变压器制作完成后使用时铁芯漏磁少点儿．还应注意再绕制线圈时一般是先绕出及220伏的．再绕制屏极的，最后绕制灯丝的．另外还要根据它们各个线圈的具体需要电流强度来选择漆包线的线径．还应注意的是在绕制线圈时必须一圈一圈一层一层的密绕．不能够乱绕．尽管我们现在的漆包线的耐压强度都很高不太会出现匝间短路的现象．但密绕的目的主要是为了能够有效地减少经整流后的５０赫兹交流声．如果能够在初级和次极之间多绕一层隔离层就更好了．隔离层也使用漆包线任意线经只绕一层．只接一端而且是直接接地另一端空着．也可以降低交流声．还要指出的是在初级和次极之间是要使用普通的纸绕上两层为的是把初级和次级进行隔离开来以防触电．最后一道手续是全部绕制完成后先进行通电试验，用万用表测量一下各个绕组的输出电压是否准确．再确定无误后再进行一道手续：将变压器整体放入容器中倒入绝缘清漆，并使其浸透然后放在炉子边或是烤箱中烤干．这样在工作时铁心就不会因为固定不好而发出振动的翁嗡声．如同老的那种日光灯整流器发出的声音怎么样，现在知道变压器是怎样绕制了吧．动手试试吧，祝你成功．电源变压器计算（实例说明）电源变压器计算“黄金甲”同学提出电源变压器计算问题，汇总如下。

高频变压器的绕制方法你如果用EE55等高频磁芯制作高频逆变器，其中高频变压器的线包绕制最好参考一下电子管音响功率放大器中音频输出变压器的绕制方法。

这种变压器因为要在音频20Hz~20KHz范围内力求做到平坦响应，绕法讲究，顶级的电子管音频输出变压器的频响范围甚至做到了10Hz~100KHz，而用的磁芯不过就是高矽硅钢片而已。

以大家在坛子中讨论最多也用得最多的“SG3525A(或KA3525A、UC3525)+场管IRF3205(或MTP75N06等)+EE55磁芯变压器”组合为例，功率可做到500W以上，工作频率一般在20~50KHz。

其中的EE55磁芯变压器，大家一般是低压绕组(初级)3T+3T，中心抽头，高压绕组(次级)75T。

要制作好它就要注意两点:一是每个绕组要采用多股细铜线并在一起绕，不要采用单根粗铜线，因为高频交流电有集肤效应。

所谓集肤效应，简单地说就是高频交流电只沿导线的表面走，而导线内部是不走电流的(实际是越靠近导线中轴电流越弱，越靠近导线表面电流越强)。

采用多股细铜线并在一起绕，实际就是为了增大导线的表面积，从而更有效地使用导线。

例如初级的3T+3T，你如果用直径2.50mm的单根漆包线，导线的截面积为4.9平方毫米，而如果用直径0.41mm的漆包线(单根截面积0.132平方毫米)38根并绕，总的截面积也达到要求。

然而，第二种方法导线的表面积大得多(第一种方法导线的表面积为:单股导线截面周长×股数×绕组总长度=2.5×3.14×1×L=7.85L，第二种方法导线的表面积为:单股导线截面周长×股数×绕组总长度=0.41×3.14×38×L=48.92L，后者是前者的48.92L/7.85L=6.2倍)，导线有效使用率更高，电流更通畅，并且因为细导线较柔软，更好绕制。

次级75T高压绕组用3~5根并绕即可。
