区域交通信号控制系统课件

TRANSYT使用了如下的周期流量图式：〔1〕到达流量图式〔“到达〞图式〕〔2〕驶出流量图式〔“驶出〞图式〕〔3〕饱和驶出图式〔“满流〞图式〕
车流运行过程中的车队离散特性：
F a 1 bt
t 0.8T
式中：F 离散平滑系数
T 车队在连线上行驶时的平均行程时间（s）
a,b 曲线拟合参数
主要由仿真模型及优化两局部组成。
网络几何尺寸及网络交通流信息
新的信号配时
优化数据
初始信号配时
仿真模型
优化过程最佳信号配时
网络内的延误及停车次数
性能指标PI 周期流量图
TRANSYT 基本原理图
TRANSYT仿真模型的几个主要环节
1〕交通网络构造图式：节点和连线来抽象网络 2〕周期流量变化图式 3〕车流在连线上运行状况的模拟为描述车流在一条连线上运行的全过程，
SCATS在实行对假设干子系统的整体协调控制的同时，也允许每个穿插口“各自为政〞地实行车辆感应控制，前者称为 “战略控制〞，后者称为“战术控制〞。这样可提高控制效率。
SCATS实际上是一种用感应控制对配时方案可作局部调整的方案选择系统。
SCATS优选配时方案的各主要环节
1.子系统的划分与合并〔1〕子系统的划分由交通工程师根据交通流量
2. SCATS 参数优选算法简介：
SCATS把信号周期、绿信比及绿时差作为各自独立的参数分别进展优化。优化过程中使用的算法以所谓“综合流量〞及“饱和度〞为主要依据。
〔1〕饱和度：SCATS所使用的饱和度指被车流有效利用的绿灯时间与绿灯显示时间之比。
〔2〕综合流量：为防止采用与车辆种类〔车身长度〕直接相关的参量来表示车流流量， SCATS引入了一个虚拟的参量“综合流量来反映通过停车线的混合车流的数量〞。

交通信号控制与SCATS系统

2019/10/23
28
国家精品课程：交通控制与管理
交通信号控制
控制基本原理
SCATS系统
2019/10/23
29
国家精品课程：交通控制与管理
交通信号控制
系统控制的核心理念
通过系统的合理配时“均衡”路网交通流量，达到对车辆、路网的“平衡”控制，提高整体效率！
在系统控制时综合考虑路网交通，如“绿波”设置也是有条件的，如考虑到绿波的下游是否有“消化”能力。
2019/10/23
27
国家精品课程：交通控制与管理
交通信号控制
SCATS组成结构——通讯
SCATS的通讯
中央管理级、区域管理控制、用户端、与集成平台等之间的通信是通过TCP/IP协议通讯；
区域控制计算机与路口控制器之间的通讯可以根据条件通过多种方式实现：
1、FSK调制电话线通讯（沈阳、上海…） 2、点对点光纤RS232通讯（杭州、宁波、广州、合肥…） 3、TCP/IP网络通讯（重庆、苏州、上海（部分）….） 4、无线（GSM）网络通讯（广州（部分）…） 5、以上多种形式并存
交通信号控制
SCATS组成结构——路口控制器
SCATS路口控制器（ECLIPSE）
• RTA授权认证产品 • 针对路口特征的软件定义 • 多相位控制 • 特殊控制 • 高可靠性 • 高可维护性
2019/10/23
20
国家精品课程：交通控制与管理
交通信号控制
SCATS组成结构——路口控制器
SCATS 区域控制器
区域交通信号控制—— 上海的SCATS系统
上海市交警总队高工：韩如文老师
2019/10/23
1
国家精品课程：交通控制与管理

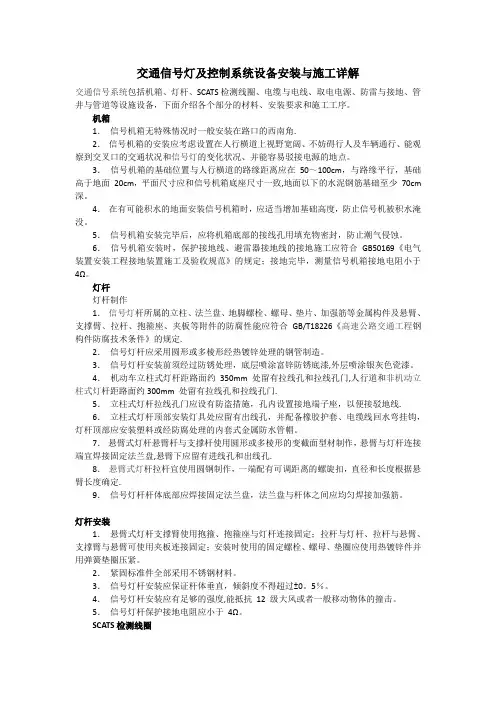

交通信号灯及控制系统设备安装与施工详解
