井口控制系统

钻井井下控制系统是一种控制井口压力、钻头进出等操作的装置。

它是井下作业的核心机器，在采油、开采矿物、地质勘探等领域都有广泛的应用。

本文将从的工作原理、构造和应用等方面进行探讨。

一、工作原理分为控制部分和执行部分，控制部分由中央处理器、液晶显示器、控制板、控制按钮等电器元件组成；执行部分由控制阀、安全阀、防喷器等机械部件组成。

在工作时，首先将控制阀和安全阀安装在钻井管的下端，接通井口高压油气管路后，通过控制板上的按钮进行控制。

当需要将钻头下放或收起时，控制板上的“下钻”和“收钻”按钮被触发，调节控制阀和安全阀的流量，同时控制阀的气压也会相应改变，使得油气输出的方向改变，从而控制钻头的升降。

在钻井过程中，井口的压力是需要被精确控制的。

当井口压力过大时，需要通过安全阀减压，避免钻孔壁被破坏，或者油气泄露造成危险。

如果井口压力不足的话，则可以通过调整控制阀的流量增加进钻头的油气量，提高井口压力。

二、构造的构造相对来说比较复杂，但也比较规整。

整个控制系统分为核心、液晶显示器、键盘，控制板和执行部分等几个部分。

首先是核心部分，也叫做主机，主机需要完成系统的显示、控制和数据采集等任务。

主机一般由高速处理器、闪存以及各种电磁阀和传感器组成，可以同时完成多种功能操作。

同时，主机下面镶嵌的液晶显示器可以实时监控井口的操作情况，方便操作人员掌握操作的实时状态。

除了核心部分之外，控制板也是的必要构件。

控制板上包含了各种控制按钮、指示灯和拨动开关等元件，能够实现各种操作指令的发送和函数切换等功能，同时也可以将数据实时上传到主机上，方便数据分析和操作人员对系统的维护。

最后，执行部分则由各种控制阀以及机械部件等组成，主要用于控制井口的压力以及钻头的升降等操作。

因为井下环境的复杂性，所以执行部分的构造相对来说比较精密，同时也需要钢化材料和防爆材料等。

三、应用的应用十分广泛，可以应用在各种地质勘探、采油以及开采金属矿物等领域。

在海域开发方面，的应用非常重要。

GE PAC8000系列说明GE公司的PAC8000系列产品，是专门针对Oil&Gas量身订制的，适合在井口以及场站应用的控制系统。

系统特点如下：•可以直接安装于防爆区域2区。

•此系统可放在无空调的环境中，- 40ºC ~ +70ºC摄氏度的环境工作温度。

•抗腐蚀等级： ISA SP71.04 G3等级。

•湿度范围： 5% ~ 95%相对湿度•抗冲击：EN60068-2-27，30g•抗振动：EN60068-2-6，5g以上硬件指标，非常适合应用在井口RTU, 集气站/增压站/脱水站等站控系统SCS/SIS，以及各输送管线站控系统。

硬件构架•底板采用先进的RailBus总线技术的控制器底板和I/O模块底板，每个控制器底板可安装一对冗余的控制器，一个电源监测模块，同时备有两个9针的RS485接口，支持MODBUS RTU协议。

每个I/O底板具备8模块和4模块底板两种选择，根据现场信号的不同具备2区和1区应用底板，模块与模块间相互隔离，支持热插拔。

•主控制器控制器采用266MHz 32位微处理器，（IBM PowerPC 266MHz相当于Pentium512MHz）25M内存。

双以太网和串行通讯接口，支持API、现场总线、ModBus、HART、点对点通讯以及OPC，可以实现冗余配置，可直接安装在危险2区。

一个控制器最多可安装64个I/O模块，支持热插拔。

•I/O模块I/O模块可以根据现场需要选择危险1区应用模块和2区应用模块。

1区应用模块内置本质安全型安全栅，无需额外安装安全栅，通道隔离、监测以及LED指示，支持多种信号类型，支持在线热插拔。

模拟量输入A/D转换分辨率达到16位，模拟量输出A/D转换分辨率达到12位，能够对现场回路进行检测，内置输入变量线性化、工程单位转换、开平方滤波、报警及冷端温度补偿运算功能。

AI/AO支持HART。

接线端子排可拆卸，体积小，可选带回路开关和保险丝，可选无电弧和无火花型接线端子排，特有的键锁设计保证安装的正确性。

井控系统的原理及应用1. 什么是井控系统井控系统，又称为井下深度控制系统或井下自动化控制系统，是一种用于监控和控制石油钻井过程中井下状态的技术系统。

它旨在确保井下操作安全、高效，并帮助钻井工程师实时了解井深、井压、井温等关键参数。

2. 井控系统的原理井控系统的原理基于传感器、控制器和执行器之间的相互配合。

传感器可以检测井下的物理量，例如井深、井压、井温等，传输这些数据并转化为控制器可以理解的信号。

控制器根据预设的参数和逻辑进行数据处理，并做出决策。

执行器则根据控制器的指令实施相应的操作，例如控制钻井液流量、井口阀门开关等。

3. 井控系统的应用3.1 安全保障井控系统在钻井过程中起到了非常重要的安全保障作用。

它可以及时探测到高压、高温或其他异常情况，并向钻井工程师发出警报。

一旦发生情况，井控系统能够自动关闭井口阀门，停止钻井操作，保护人员安全。

3.2 提高钻井效率井控系统可以实时监测井下参数，并根据预设的钻井方案进行控制。

它能够自动调整钻井液流量、钻头转速等参数，以提高钻井效率。

同时，井控系统还能够进行数据记录和分析，为后续钻井工作提供参考和优化方案。

3.3 降低操作风险传统的钻井操作需要人工干预和判断，风险较高。

而井控系统的应用能够减少人工操作的风险，降低人员伤亡和设备损坏的可能性。

同时，井控系统还能够提供实时的井下状态信息，帮助钻井工程师进行决策和调整。

3.4 远程监控和控制井控系统可以与远程监控中心相连，实现对井下状态的远程监控和控制。

远程监控中心可以通过互联网接收井下的数据，并根据需要发出指令远程控制井下设备。

这种方式可以大大提高钻井作业的效率和灵活性，减少人员的巡查和干预。

4. 井控系统的发展趋势随着科技的发展和应用需求的不断提高，井控系统也在不断发展和完善。

以下是一些井控系统的发展方向： - 传感器技术：通过引入新的传感器技术，提高井下参数的检测精度和实时性，减少误差和故障的发生。

- 数据处理和分析：利用人工智能和大数据分析等技术，对井下数据进行更深入的处理和分析，为钻井工程师提供更多有用的信息和建议。

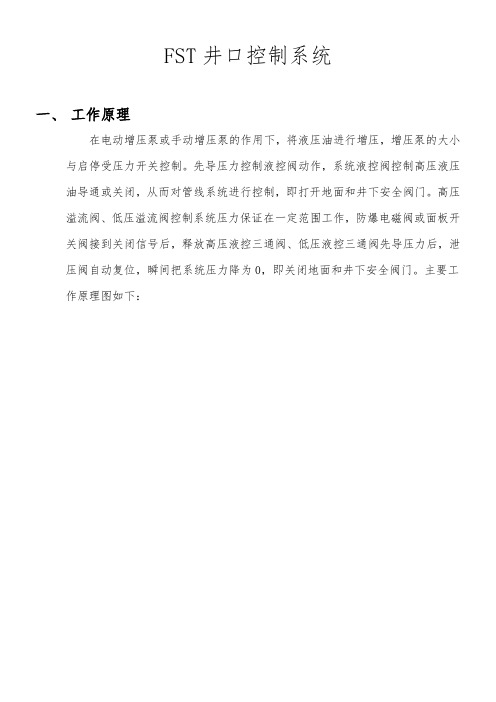

FST井口控制系统一、工作原理在电动增压泵或手动增压泵的作用下，将液压油进行增压，增压泵的大小与启停受压力开关控制。

先导压力控制液控阀动作，系统液控阀控制高压液压油导通或关闭，从而对管线系统进行控制，即打开地面和井下安全阀门。

高压溢流阀、低压溢流阀控制系统压力保证在一定范围工作，防爆电磁阀或面板开关阀接到关闭信号后，释放高压液控三通阀、低压液控三通阀先导压力后，泄压阀自动复位，瞬间把系统压力降为0，即关闭地面和井下安全阀门。

主要工作原理图如下：二、井口控制柜组成及其作用地面安全控制主要由机柜、油箱、电动增压泵、手动增压泵、井口关断阀、地面关断阀、压力开关、蓄能器、中继阀、井下回路液控三通阀、两通球阀、地面回路液控三通阀、井下回路溢流阀、地面回路溢流阀、先导回路减压阀、压力表、RTU及动力启动防爆接线盒、供油系统、先导阀、延时罐、易熔塞、节流阀、单向节流阀、单向阀等、高低压管线组成。

【机柜】：提供操作及放置其他组成元件。

【供油系统】：油箱容积150L，带油位指示、吸油过滤器、呼吸口、加油口、废油排放阀；【液位计】：油箱液位观察口，油箱液位不能高于液位计上限和低于液位计下限。

【液位开关】：使用DC24V工作电源，油箱液位低于液位开关浮位开关浮球闭合点时，电动增压泵自动停止工作，RTU接线盒面板液位报警器报警。

【液压油出口球阀】：液压油出口开关。

【手动增压泵】：地面回路手动泵最大输出压力10000 psi，排放量0.5L/min。

井下回路手动泵最大输出压力20000psi, 排放量0.39L/min，在系统中起【电动增压泵】：接口螺纹：进油口G3/4”。

输出口1/4FNPT；地面回路电动泵输出5000psi，设定启动3000-4000psi，电机1.5KW；井下回路电动泵增压泵输出10000psi，设定启停7500-9000psi，电机3.0KW【井下回路溢流阀】：设定压力10000psi（调节误差500psi），用于控制增压泵输出压力、井下安全阀液控压力在设定范围内工作，同时也是起到对井下回路管线、井下安全阀安全保护作用。

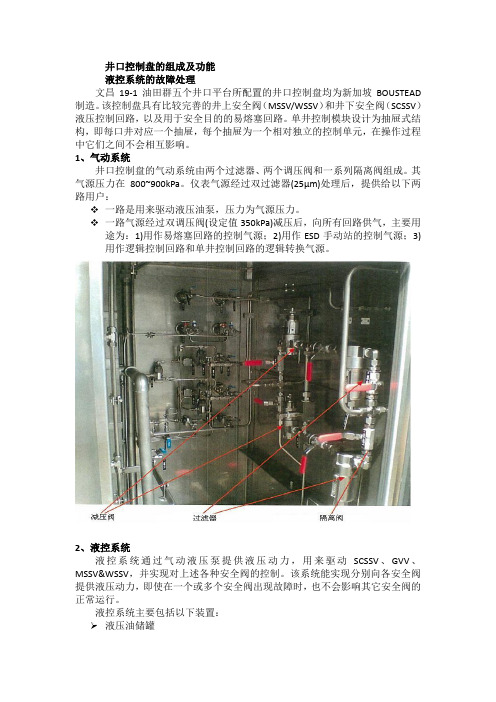

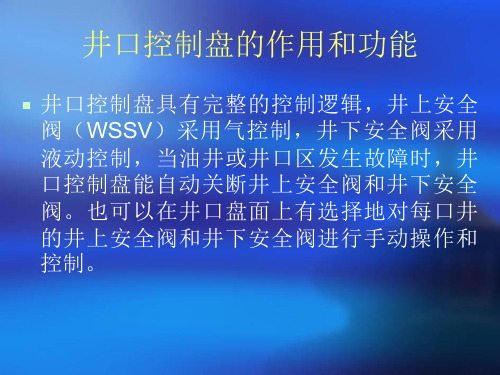

井口控制盘的组成及功能液控系统的故障处理文昌19-1油田群五个井口平台所配置的井口控制盘均为新加坡BOUSTEAD 制造。

该控制盘具有比较完善的井上安全阀（MSSV/WSSV）和井下安全阀（SCSSV）液压控制回路，以及用于安全目的的易熔塞回路。

单井控制模块设计为抽屉式结构，即每口井对应一个抽屉，每个抽屉为一个相对独立的控制单元，在操作过程中它们之间不会相互影响。

1、气动系统井口控制盘的气动系统由两个过滤器、两个调压阀和一系列隔离阀组成。

其气源压力在800~900kPa。

仪表气源经过双过滤器(25μm)处理后，提供给以下两路用户：一路是用来驱动液压油泵，压力为气源压力。

一路气源经过双调压阀(设定值350kPa)减压后，向所有回路供气，主要用途为：1)用作易熔塞回路的控制气源；2)用作ESD手动站的控制气源；3)用作逻辑控制回路和单井控制回路的逻辑转换气源。

2、液控系统液控系统通过气动液压泵提供液压动力，用来驱动SCSSV、GVV、MSSV&WSSV，并实现对上述各种安全阀的控制。

该系统能实现分别向各安全阀提供液压动力，即使在一个或多个安全阀出现故障时，也不会影响其它安全阀的正常运行。

液控系统主要包括以下装置：液压油储罐各井口控制盘内都安装有1个液压油储罐，罐上安装有液位计、液位变送器、阻火器、排泄阀。

急情况时，操作人员可通过手柄打压来实现对SCSSV和WSSV的控制。

另外，每台气动液压泵也安装有前后隔离阀，而且，在两台泵出口又有一个连通阀连接两路流程，这样就能允许对其中一台泵进行在线维修，而不影响井口控制盘对生产井的控制功能。

在正常运行时，两台气动液压泵分别控制SCSSV液控回路和WSSV液控回路。

系统的设计压力为6000Psi。

SCSSV液控管线的设定压力为30MPa，WSSV液控管线的设定压力为20MPa。

当回路压力低于设定值时，气动液压泵自动启动补压，直到打到设定值。

气动液压泵各井口控制盘的储罐容量分别为:各井口控制盘内都配置有2台气动液压泵，参数相同。

井控设备使用操作规程
连续油管作业设备的井口压力控制系统主要有两部分组成，四闸板防喷器组和注入头下部侧门防喷盒（填料盒）。

四闸板防喷器组
四闸板防喷器组是连续油管作业机的重要组成部分，所有连续油管作业中都应安装。

该装置包括四套液压驱动的防喷芯子，额定工作压力为105 Mpa（15000 PSI）。

四套液压驱动防喷芯子自上而下为：
全封闸板总成
剪切闸板总成
卡瓦闸板总成
半封闸板总成
1、四闸板防喷器组的用途
1.1全封闸板总成用于失控时在地面封井，芯子的弹性密封元件彼此紧实现全封闭式密封，全封时油管或其它物件不得穿过芯座。

注意：全封芯子只是设计用于封住来自井下的压力。

1.2剪切闸板总成用于防喷器以下的油管卡死时或有其它需要（如作为生产管柱或虹吸管悬挂）时机械剪断油管。

在需要剪断时，剪切闸板围拢油管并加压，使油管受剪切而断。

220 第六部分 井控系统第一节 概述井控系统主要包括实施油气井压力控制技术的井口设备、专用工具和管汇。

井控系统必须能在钻进过程中对地层流体、钻井参数、井涌和井喷等进行准确和监测和预报，以便采取相应的工艺措施。

当发生井涌或井喷时，井控系统能快速控制井口、节制井筒流体的释放，并及时地泵入性能经调整的加重泥浆，恢复和重建井底压力平衡。

即使发生井喷失控乃至着火事故，井控系统也应具备有效处理事故的条件，并能进行不压井起下管柱等特殊作业。

井控系统应由以下几部分组成：1．以液压防喷器为主体的井口系统；2．以节流管汇为主的井控管汇；3．钻具内防喷工具（包括钻具回压阀、方钻杆上、下旋塞等）4．以监测和预报地层压力为主的井控仪器仪表；5．泥浆净化、泥浆加重、起下钻自动灌泥浆等设备；6．适于特殊作业和井喷失控后处理事故的专用设备和工具（包括自封头、不压井起下钻系统，灭火设备等）。

井控系统的组合根据地区、地下油气层压力不同而不同。

井控系统示意图如下，在本章中主要介绍防喷器、防喷器控制系统及井控管汇。

1.防喷器远程控制台2.防喷器液压管线3.防喷器管束4.压井管汇5.四通6.套管头7.方钻杆下旋塞8.旁通阀9.钻具止回阀10.手动阀11.液动闸阀12.套管压力表13.节流管汇14.放喷管汇15.泥浆气体分离器16.真空除气器17.泥浆池液面监测仪18.泥浆罐19.泥浆池液面监测装置传感器20.自动灌泥浆装置21.泥浆池液面报警器22.自灌装置报警箱23.节流管汇控制箱24.节流管汇控制管线25.压力传感器26.立管压力表27.防喷器司钻控制台28.方钻杆上旋塞29.溢流管30.万能防喷器31.双闸板防喷器32.单闸板防喷器图6-1 井控系统组合示意图第二节防喷器防喷器是井控系统的重要组成部分，防喷器组合型式主要根据被控压力级别和作业工况要求来选择。

防喷器压力级别主要分为14MPa、21～35MPa、70～105MPa三种，所选择的防喷器组合应符合SY/T5964-94标准规定要求。
