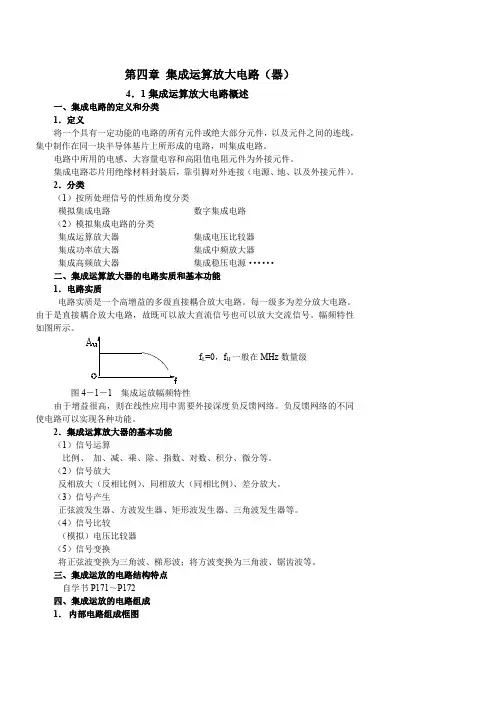

第四章集成运算放大电路（器）4．1集成运算放大电路概述一、集成电路的定义和分类1．定义将一个具有一定功能的电路的所有元件或绝大部分元件，以及元件之间的连线，集中制作在同一块半导体基片上所形成的电路，叫集成电路。
电路中所用的电感、大容量电容和高阻值电阻元件为外接元件。
集成电路芯片用绝缘材料封装后，靠引脚对外连接（电源、地、以及外接元件）。
2．分类（1）按所处理信号的性质角度分类模拟集成电路数字集成电路（2）模拟集成电路的分类集成运算放大器集成电压比较器集成功率放大器集成中频放大器集成高频放大器集成稳压电源······二、集成运算放大器的电路实质和基本功能1．电路实质电路实质是一个高增益的多级直接耦合放大电路。
每一级多为差分放大电路。
由于是直接耦合放大电路，故既可以放大直流信号也可以放大交流信号。
幅频特性如图所示。
f L=0，f H一般在MHz数量级图4－1－1 集成运放幅频特性由于增益很高，则在线性应用中需要外接深度负反馈网络。
负反馈网络的不同使电路可以实现各种功能。
2．集成运算放大器的基本功能（1）信号运算比例、加、减、乘、除、指数、对数、积分、微分等。
（2）信号放大反相放大（反相比例）、同相放大（同相比例）、差分放大。
（3）信号产生正弦波发生器、方波发生器、矩形波发生器、三角波发生器等。
（4）信号比较（模拟）电压比较器（5）信号变换将正弦波变换为三角波、梯形波；将方波变换为三角波、锯齿波等。
三、集成运放的电路结构特点自学书P171～P172四、集成运放的电路组成1．内部电路组成框图图4－1－2 内部电路框图2.各部分的作用（1）输入级输入级又称前置级。
采用双端输入，接收输入信号。
特点：输入电阻高，差模电压放大倍数大，抑制共模信号的能力强。
（2）中间级一般是两级以上的差分放大电路。
特点：起整体电路的主要放大作用，电压放大倍数可达千倍以上。
