变电站综合自动化系统结构与功能综述关键词：变电站综合自动化系统结构功能---综合自动化系统的硬件结构变电站综合自动化系统的发展过程与集成电路技术、微计算机技术、通信技术和网络技术密切相关。

随着这些高科技的不断发展，综合自动化系统的体系结构也不断发生变化，其性能和功能以及可靠性等也不断提高。

从国内外变电站综合自动化系统的发展过程来看，其结构形式有集中式、分层分布式、和全分散式等三种类型。

1.集中式的结构形式集中式结构的综合自动化系统，指采用不同档次的计算机，扩展其外围接口电路，集中采集变电站的模拟量、开关俩个和数字量等信息，集中进行计算与处理，分别完成微机监控、微机保护和一些自动控制等功能，集中式结构也并非指由一天计算机完成保护、监控等全部功能。

多数集中式结构的微机保护、微机监控和与调度等通信的功能也是由不同的卫星计算机完成的，只是每台微计算机承担的任务多些。

例如监控机要负担数据采集、数据处理、开关操作、人机联系等多项任务：担负微机保护的计算机，可能一台微机要负责几回低压线路的保护等。

随着微处理器的发展、微型计算机的性能价格比迅速优于小型机后，才开始发展以微处理器为核心的变电站自动化系统。

图2.1 集中式结构的综合自动化系统框图这种集中式的结构式更具变电站的规模，配置相应容量的集中式保护装置和监控主机及数据采集系统，它们安装在变电站中央控制室内。

主便延期和各进出线及站内所有电器设备的运行状态，通过TA、TV经电缆传送到忠言控制室的保护装置和监控主机。

继电保护动作信息往往是取保护装置的信号继电器的辅助触点，通过电缆送给监控主机。

这种系统的主要功能即特点是：1）能实时采集变电站中各种模拟量、开关量，完成对变电站的数据采集和实时监控、制表、打印、事件顺序记录等功能。

2）完成对变电站主要设备和进出线的保护任务3）集中式结构紧凑、体积小、可大大减少占地面积。

4）造价低，尤其是对35kV或规模较少的变电站更为有利。

110KV 变电所电气设计说明所址选择：首先考虑变电所所址的标高，历史上有无被洪水浸淹历史；进出线走廊应便于架空线路的引入和引出，尽量少占地并考虑发展余地；其次列出变电所所在地的气象条件：年均最高、最低气温、最大风速、覆冰厚度、地震强度、年平均雷暴日、污秽等级，把这些作为设计的技术条件。

主变压器的选择：变压器台数和容量的选择直接影响主接线的形式和配电装置的结构。

它的确定除依据传递容量基本原始资料外，还应依据电力系统5-10 年的发展规划、输送功率大小、馈线回路数、电压等级以及接入系统的紧密程度等因素，进行综合分析和合理选择。

选择主变压器型式时，应考虑以下问题：相数、绕组数与结构、绕组接线组别（在电厂和变电站中一般都选用YN ，d11 常规接线）、调压方式、冷却方式。

由于本变电所具有三种电压等级110KV、35KV 、10KV ，各侧的功率均达到变压器额定容量的15%以上，低压侧需装设无功补偿，所以主变压器采用三绕组变压器。

为保证供电质量、降低线路的损耗此变压器采用的是有载调压方式，在运行中可改变分接头开关的位置，而且调节范围大。

由于本地区的自然地理环境的特点，故冷却方式采用自然风冷却。

为保证供电的可靠性，该变电所装设两台主变压器。

当系统处于最大运行方式时两台变压器同时投入使用，最小运行方式或检修时只投入一台变压器且能满足供电要求。

所以选择的变压器为2X SFSZL7-31500/110型变压器。

变电站电气主接线：变电站主接线的设计要求，根据变电站在电力系统中的地位、负荷性质、出线回路数等条件和具体情况确定。

通常变电站主接线的高压侧，应尽可能采用短路器数目教少的接线，以节省投资，随出线数目的不同，可采用桥形、单母线、双母线及角形接线等。

如果变电站电压为超高压等级，又是重要的枢纽变电站，宜采用双母线带旁母接线或采用一台半断路器接线。

变电站的低压侧常采用单母分段接线或双母线接线，以便于扩建。

6~10KV馈线应选轻型断路器，如SN10型少油断路器或ZN13型真空断路器；若不能满足开断电流及动稳定和热稳定要求时，应采用限流措施。

图纸编号和名称的规定
图纸编号由6个字段组成：第一字段为变电站电压等级，第二字段为分类号，第三字段为方案内部编号，第四字段为所属电压等级编号，第五字段为所属专业代号，第六字段为流水号。

具体含义如下：第一字段“变电站电压等级”为110。

110代表110kV变电站典型设计实施方案。

第二字段。

“方案号”为A、B、C。

A代表户外变电站；B代表户内变电站；C代表半地下变电站。

第三字段。

“方案内部编号”由1、2、3……组成，具体见表5-1技术方案组合表编号栏。

第四字段。

“电压等级”，由110、35、10、0.4、000组成。

110代表110kV配电装置区；35代表35kV配电装置区；10代表10kV配电装置区；0.4代表站用电系统；000代表对于各个不同电压等级（区域）都适用。

第五字段。

“专业代号”由D1、D2、T组成。

D1代表电气一次线专业；D2代表电气二次线专业；T代表土建建筑、结构专业。

例如：图2-1电气主接线图（110-A-1-000-D1-01）。

对A-1方案（图序为出版文档的章节篇号，如第二篇称图2-xx，图纸如有增减请按上述
对B-1方案：。

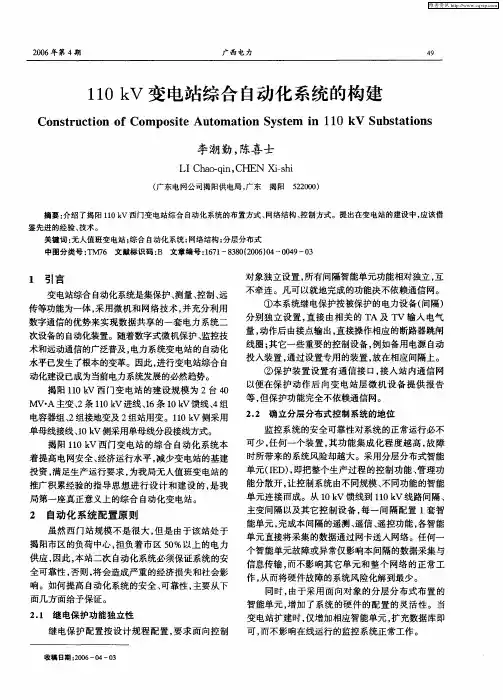

变电站综合自动化系统电网是一个不可分割的整体，对整个电网的一、二次设备信息进行综合利用，对保证电网安全稳定运行具有重大的意义。

变电站综合自动化是一项提高变电站安全可靠稳定运行水平、降低运行维护成本、提高经济效益、向用户提供高质量电能服务的综合措施。

随着自动化技术、通信技术、计算机和网络技术等高科技的飞速发展，一方面综合自动化系统取代或更新传统的变电站二次系统已经成为必然趋势；另一方面，保护系统本身也需要有自检查、故障录波、事件记录、运行监视和控制管理等更强健的功能，为此发展和完善变电站综合自动化系统，是电力系统发展新的趋势。

目前从国内、外变电站综合自动化的开展情况而言，大致存在以下几种结构。

1分布式系统结构按变电站被监控对象或系统功能分布的多台计算机单功能设备，将它们连接到能共享资源的网络上实现分布式处理。

分布式系统结构的最大特点是将变电站自动化系统的功能分散给多台计算机来完成。

分布式模式一般按功能设计，采用主从CPU系统工作方式，多CPU系统提高了处理并行多发事件的能力，解决了CPU运算处理的瓶颈问题。

各功能模块（通常是多个CPU）之间采用网络技术或串行方式实现数据通信，选用具有优先级的网络系统，较好地解决了数据传输的瓶颈问题，提高了系统的实时性。

分布式结构方便系统扩展和维护，局部故障不影响其他模块正常运行。

该模式在安装上可以形成集中组屏或分层组屏两种系统组态结构，较多地使用于中、低压变电站。

分布式变电站综合自动化系统自问世以来，显示出强大的生命力。

但是目前还存在着抗电磁干扰、信息传输途径及可靠性保证上的问题等。

2集中式系统结构集中式一般采用功能较强的计算机并扩展其I/O接口，集中采集变电站的模拟量、开关量等信息，集中进行计算和处理，分别完成变电站的微机监控、微机保护和自动控制等功能。

由前置机完成数据输入输出、保护、控制及监测等功能，后台机完成数据处理、显示、打印及远方通信等功能。

集中式系统的主要优点是：结构紧凑、体积小，可大大减少站地面积；造价低，尤其是对35kV或规模较小的变电站更为有利。
