2003年材料科学基础真题答案一、1空间点阵：阵点在空间呈周期性规则排列，并具有完全相同的周围环境，由它们在三维空间规则排列的阵列称为空间点阵.2配位数：指晶体结构中任一原子周围最近邻且等距离的原子数。
3伪共晶组织：当合金成分不是共晶成分的二元合金凝固时能获得100％的共晶组织4滑移系:一个滑移面和此面上的一个滑移方向合起来称为一个滑移系。
5反应扩散：通过扩散形成新相的现象。
6有序固溶体：溶质原子存在于溶质点阵中的固定位置上，而且每个晶胞中的溶质和溶剂原子之比一定的固溶体。
二、1。
因为金属中是以金属键结合，故具有良好的塑性；金属间化合物则是以金属键与其他典型键混合，如共价键、离子键，因此具有一定的脆性；而陶瓷材料通常是以共价键或者离子键结合,因此脆性比前两者更大。
2由于塑性加工会使位错产生滑移,因此晶体的滑移面及滑移方面多的话有利金属塑性变形。
面心立方晶体的滑移系有12个，而密排六方晶体结构的滑移系仅3个,故面心立方晶体的滑移过程更容易进行，塑性便越好。
因为滑移系表示晶体在进行滑移时可能采取的空间取向，在其他条件相同时，晶体中的滑移系越多，滑移过程可能采取的空间取向就越多,滑移越容易进行，塑性便更好。
三、1.不是。
因为在过冷度较小时，形核率主要受形核率因子控制，随着过冷度增加所需要的临界形核半径减小,因此形核率迅速增加，并达到最高值；随后当过冷度继续增大时，尽管所需的临界晶核半径继续减小,但由于原子在较低温度下难以扩散，此时，形核率受扩散的几率因子所控制，即过峰值后，随温度的降低，形核率随之减小。
四、1不能.因为两者的晶体结构不同，组元间的溶解度是有限的。
只有当A.、B组元的晶体结构类型相同时才能无限互溶。
2置换固溶体。
因为间隙固溶体只能形成有限固溶体,因为其造成点阵畸变,溶解度有限。
3是金属间化合物。
因为固溶体是保持着溶剂的晶体结构类型的，即如果为固溶体的话，应该是保持A或B的晶体结构类型.4是金属间化合物。

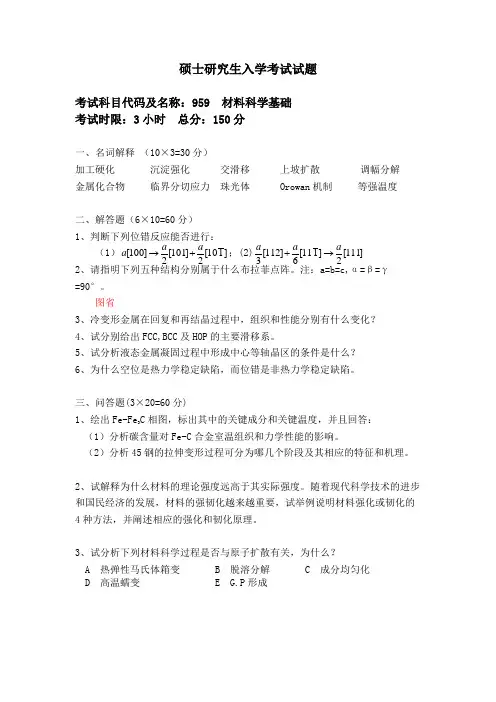

硕士研究生入学考试试题考试科目代码及名称：959 材料科学基础考试时限：3小时 总分：150分一、名词解释 （10×3=30分）加工硬化 沉淀强化 交滑移 上坡扩散 调幅分解 金属化合物 临界分切应力 珠光体 Orowan 机制 等强温度二、解答题（6×10=60分）1、判断下列位错反应能否进行：（1）]110[2]101[2]100[a a a +→；(2)]111[2]111[6]112[3a a a →+ 2、请指明下列五种结构分别属于什么布拉菲点阵。
注：a=b=c,α=β=γ=90°。
图省3、冷变形金属在回复和再结晶过程中，组织和性能分别有什么变化？4、试分别给出FCC,BCC 及HOP 的主要滑移系。
5、试分析液态金属凝固过程中形成中心等轴晶区的条件是什么？6、为什么空位是热力学稳定缺陷，而位错是非热力学稳定缺陷。
三、问答题(3×20=60分)1、绘出Fe-Fe 3C 相图，标出其中的关键成分和关键温度，并且回答：（1）分析碳含量对Fe-C 合金室温组织和力学性能的影响。
（2）分析45钢的拉伸变形过程可分为哪几个阶段及其相应的特征和机理。
2、试解释为什么材料的理论强度远高于其实际强度。
随着现代科学技术的进步和国民经济的发展，材料的强韧化越来越重要，试举例说明材料强化或韧化的4种方法，并阐述相应的强化和韧化原理。
3、试分析下列材料科学过程是否与原子扩散有关，为什么？A 热弹性马氏体箱变B 脱溶分解C 成分均匀化D 高温蠕变E G.P 形成硕士研究生入学考试试题参考答案考试科目代码及名称：959 材料科学基础考试时限：3小时 总分：150分一、名词解释（30分）加工硬化：随着冷变形程度的增加，金属材料强度和硬度指标都有所提高，但塑性、韧性有所下降的现象。
沉淀强化：过饱和固溶体随温度下降或长时间保温过程中（时效）发生脱溶分解，细小的沉淀物分散于基体之中，阻碍位错运动而产生强化的现象。
1.铜在一定温度时会产生空位缺陷（即热缺陷），其空位形成激活能为Q=20000cal/mol ，一直铜为FCC 结构，晶格常数为3.62×10-8，R=1.99cal/mol K ，问： （1）试求单位体积内的格点数。
（2）试计算铜在室温的25℃和接近熔点的1084℃时单位体积内的空位数量。
（3）确定25℃和1084℃的时的空位密度（即格点位置上空位所占比例）。
解答：（1） 晶胞体积：V=a ³=（3.62×10-10）³=4.7438×10-29 m ³单位晶胞格点数：8×（1/8）+6×（1/2）=4因此单位体积格点数N=4/（4.7438×10-29）=8.432×10-28（2） n=Nexp （-20000/（1.99×298））=1.901×1014个接近熔点的1094℃时单位体积中的空位数量n=Nexp （-20000/（1.99×（273+1084）））=5.122×1024个（3） [Vm]=n/N=1.901×1014/8.432×1028=2.255×10-15[Vm]=n/N=5.122×1024/8.432×1028=6.075×10-42..在FCC 铁中，碳原子位于晶胞的八面体间隙位置，即每条棱的中心如（1/2,0,0）和晶胞中心（1/2,1/2,1/2）处；在BCC 铁中，碳原子占据四面体间隙位置，比如（1/4,1/2,0）处。
FCC 铁的点阵常数为0.3571nm ，BCC 铁为0.2866nm 。
设碳原子的半径为0.071nm 。
问（1）在FCC 、BCC 两种铁中，由间隙碳原子所产生的晶格畸变哪一种更明显？（2）如果所有间隙位置都被碳原子填充，则每种金属中的碳原子的含量各是多少？解：（1）参照图（a ），计算坐标位于(1/4,1/2,0)的间隙尺寸。
考研材料科学基础题库与答案考研材料科学基础是一门重要的专业课程，对于想要在材料领域深入研究的同学来说，掌握这门课程的知识至关重要。
以下为大家整理了一套较为全面的考研材料科学基础题库，并附上详细的答案解析，希望能对大家的备考有所帮助。
一、晶体结构1、画出面心立方（FCC）和体心立方（BCC）晶体结构的晶胞，并分别计算其原子半径与晶格常数之间的关系。
答案：面心立方（FCC）晶胞中，原子半径 r 与晶格常数 a 的关系为 r ＝√2a/4；体心立方（BCC）晶胞中，原子半径 r 与晶格常数 a 的关系为 r ＝√3a/4。
2、简述晶体结构与空间点阵的区别。
答案：晶体结构是指晶体中原子、离子或分子的具体排列方式，它不仅包括空间点阵的形式，还包括原子的种类、数量以及它们之间的相互作用等。
而空间点阵是将晶体结构中的质点抽象为几何点，所得到的几何图形，它只反映质点的分布规律和周期性。
二、晶体缺陷1、什么是点缺陷？点缺陷有哪些类型？答案：点缺陷是指在晶体中三维方向上尺寸都很小的缺陷。
点缺陷的类型主要包括空位、间隙原子和杂质原子。
2、简述位错的基本类型及它们的运动方式。
答案：位错的基本类型有刃型位错和螺型位错。
刃型位错的运动方式有滑移和攀移；螺型位错的运动方式只有滑移。
三、凝固与结晶1、简述纯金属结晶的条件和过程。
答案：纯金属结晶的条件是要有一定的过冷度。
结晶过程包括形核和长大两个阶段。
形核又分为均匀形核和非均匀形核。
均匀形核是依靠液态金属本身的结构起伏自发地形成晶核；非均匀形核是依靠液态金属中存在的固态杂质或容器壁等现成表面形成晶核。
长大过程是晶核形成后，原子不断向晶核表面堆砌，使晶核不断长大，直至液态金属全部转变为固态晶体。
2、比较均匀形核和非均匀形核的异同。
答案：相同点：都是形核的方式，都需要一定的过冷度，都包含形核功。
不同点：均匀形核依靠液态金属本身的结构起伏自发形成晶核，所需的过冷度较大，形核功较大；非均匀形核依靠现成表面形成晶核，所需过冷度较小，形核功较小。
