各种楼梯的计算公式在建筑设计和数学中，楼梯是连接不同层之间的重要组成部分。

它们是人们在楼层之间往返时使用的通道，因此楼梯的设计和计算需要符合人体工程学的原则，既要方便使用，又要保证安全。

以下是常见的几种楼梯的计算公式：1.直梯（直樓梯）的计算公式：直梯是最简单和常见的楼梯类型，也是一种最常见的设计选择。

直梯的设计原则是保证舒适的爬楼距离，并确保楼梯的坡度和踏步的大小合适。

以下是直梯的计算公式：- 步长（Run）：步长是所需水平运动的距离，一般取为25-30厘米。

- 踏步高度（Rise）：踏步高度是垂直上升的距离，一般取为18-20厘米。

- 爬楼高度（Total Rise）：爬楼高度是楼梯从一层到另一层的高度差，一般取为2.6-3米。

- 台阶数（Number of Steps）：台阶数等于总的上升高度除以踏步高度，向上取整。

2.（L型楼梯）的计算公式：L型楼梯是一种常见的设计选择，适用于有限空间或需要改变方向的情况。

以下是L型楼梯的计算公式：- 水平距离（Run）：水平距离是楼梯跨越的水平距离，一般取为25-30厘米。

- 垂直上升距离（Rise）：垂直上升距离是楼梯向上爬升的高度，一般取为18-20厘米。

- 爬楼高度（Total Rise）：爬楼高度是楼梯从一层到另一层的总高度差，一般取为2.6-3米。

- 转角长度（Landing Length）：转角长度是楼梯转角处的平台的长度，一般取为1.5-2米。

- 台阶数（Number of Steps）：台阶数等于楼梯总共上升的高度差除以踏步高度，向上取整。

3.螺旋楼梯的计算公式：螺旋楼梯是一种紧凑且美观的设计选择，适用于有限的空间。

以下是螺旋楼梯的计算公式：- 螺旋半径（Spiral Radius）：螺旋半径是从螺旋楼梯中心点到任意一点的距离，一般取为70-90厘米。

- 踏步高度（Rise）：踏步高度是垂直上升的距离，一般取为18-20厘米。

- 行径（Going）：行径是水平移动的距离，一般取为25-30厘米。

广联达BIM土建算量怎么计算BT楼梯钢筋量一、构件建模步骤如下：1.打开BIM软件，创建一个新的模型。

2.在模型中依据设计图纸绘制楼梯的轮廓线。

3.根据设计要求，确定楼梯的高度、宽度、台阶数量等参数，进行参数设置。

4.根据楼梯的轮廓线和参数设置，创建楼梯的立面和剖面视图。

5.在楼梯的立面和剖面视图中，绘制楼梯的具体构造，包括楼梯板、楼梯踏步、楼梯扶手等。

6.在楼梯的构造中，添加钢筋的布置，包括楼梯板的横向和纵向钢筋、楼梯踏步的钢筋等。

7.根据设计要求，对楼梯的构造进行调整和修改，直至符合设计要求。

8.保存模型，并准备进行算量。

二、算量步骤如下：1.打开BIM软件中的算量工具。

2.在算量工具中选择需要计算的楼梯构件。

3.根据楼梯构件的属性和参数，进行楼梯钢筋量的计算。

4.根据计算结果，得出楼梯的钢筋用量。

5.根据需要，将计算结果导出为表格或报表格式，以方便查看和使用。

在进行BT楼梯钢筋量的计算时，需要注意以下几个方面：1.需要严格按照设计要求绘制楼梯模型，并按照设计要求设置楼梯的参数。

2.需要根据设计要求，合理布置楼梯的钢筋，包括楼梯板的横向和纵向钢筋、楼梯踏步的钢筋等。

3.在进行算量时，可以根据实际需要选择计算楼梯的钢筋数量、长度或重量等。

4.在进行算量时，需要仔细检查楼梯模型和参数设置是否准确，以保证算量结果的准确性。

总的来说，广联达BIM土建算量可以通过构件建模和算量两个步骤来进行BT楼梯钢筋量的计算。

在实际应用过程中，需要根据设计要求绘制楼梯模型，并合理布置楼梯的钢筋。

通过BIM软件的算量工具，可以方便地进行楼梯钢筋量的计算，并导出计算结果以供使用。

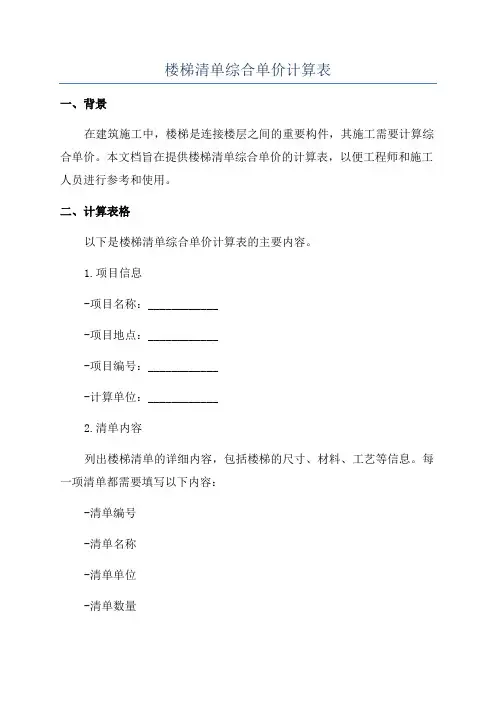

楼梯清单综合单价计算表一、背景在建筑施工中，楼梯是连接楼层之间的重要构件，其施工需要计算综合单价。

本文档旨在提供楼梯清单综合单价的计算表，以便工程师和施工人员进行参考和使用。

二、计算表格以下是楼梯清单综合单价计算表的主要内容。

1.项目信息-项目名称：____________-项目地点：____________-项目编号：____________-计算单位：____________2.清单内容列出楼梯清单的详细内容，包括楼梯的尺寸、材料、工艺等信息。

每一项清单都需要填写以下内容：-清单编号-清单名称-清单单位-清单数量-清单单价-清单金额3.综合单价计算根据楼梯清单的内容和数量，计算每一项清单的综合单价。

综合单价包括材料费、人工费和管理费等。

每一项清单的综合单价计算公式如下：综合单价=（材料费+人工费+管理费）/清单数量-材料费=材料单价*清单数量-人工费=人工单价*清单数量-管理费=管理单价*清单数量4.综合单价总计将每一项清单的综合单价汇总，计算出综合单价的总金额。

综合单价总计等于所有清单的综合单价之和。

5.结束语楼梯清单综合单价计算表是一个重要的工具，可以帮助工程师和施工人员准确计算楼梯施工的成本。

使用该清单可以提高施工人员的工作效率，确保施工过程中的成本控制。

同时，建议根据实际项目需求进行适当的调整和修改，以确保计算结果的准确性。

三、总结本文档提供了楼梯清单综合单价计算表的内容和使用方法。

通过填写清单信息和计算综合单价，可以帮助工程师和施工人员控制楼梯施工过程的成本，并确保工程的质量和安全性。

在实际使用中，建议根据项目需求进行适当的调整和修改，以满足实际情况。

1、楼梯工程量⑴、现浇楼梯面积；⑵、楼梯的实际体积；⑶、楼梯栏板、栏杆；⑷楼梯装修：楼梯侧面装修；楼梯底面装修。

⑸楼梯模板。

2、楼梯工程量计算方法⑴楼梯的水平投影面积现浇混凝土楼梯按设计图示尺寸以水平投影面积计算。

不扣除宽度小于500mm的楼梯井，伸入墙内部分不计算。

①楼梯的水平投影面积包括踏步、斜梁、休息平台、平台梁以及楼梯与楼板连接的梁（楼梯与楼板的划分以楼梯梁的外侧面为分界）。

②当整体楼梯与现浇楼板无梯梁连接时，以楼梯的最后一个踏步边缘加300mm 为界。

⑵楼梯的实际体积（部分地区）分别计算楼梯踏步、楼梯板、休息平台碌体积。

楼梯体积=踏步体积+梯板体积①踏步体积=三角形面积（1/2*踏步宽度*踏步高度）*梯板净宽*踏宽数。

其中：踏步个数=踏宽数+1;踏宽数=楼梯净长/踏步宽度（楼梯净长：等于踏步段水平投影净长，即扣减（墙）后的长度）；踏步高度=楼梯高度/ （踏步个数+1）;梯板净宽=楼梯宽度扣减墙后的宽度。

②梯板体积=梯板净宽*楼梯斜长*梯板厚度。

其中：楼梯斜长=K*＜梯水平投影长度（楼梯水平投影长度=楼梯净长；K=[SQRT （踏步宽度八2 +踏步高度A2） ]/踏步宽度）③休息平台体积：计算同板。

如果休息平台与墙相交，扣除与墙相交部分体积⑶楼梯栏板、栏杆①栏板按面积或者体积计算栏板体积=栏板面积弗板厚度计算栏板面积=栏板xx笔板高度计算栏板xx是楼梯的实际xx,即斜xx②栏杆按xx或者吨位进行计算栏杆长度是按照楼梯的实际长度（即斜长度）进行计算的。

⑷楼梯装修：楼梯侧面装修；楼梯底面装修。

①楼梯装饰按设计图示尺寸以楼梯（包括踏步、休息平台及500mm以内的楼梯井）水平投影面积计算。

楼梯与楼地面相连时，算至梯口梁内侧边沿；无梯口梁者，算至最上一层踏步边沿加300mM2楼梯侧面装修=踏步侧面面积 +梯板侧面积其中：踏步侧面面积=1/2*踏步宽度*踏步高度*踏步个数；梯板侧面积=楼梯斜长*梯板厚度。

楼梯计算体积=踏步体积+梯板体积
踏步体积三角形面积=（踏步宽度*踏步高度）*梯板净宽*踏步个数踏步个数=踏宽数+1
踏宽数=楼梯净长/踏步宽度（楼梯净长：
等于踏步段水平投影净长，即扣减（墙）后的长度）
踏步高度=楼梯高度/（踏步个数+1）
梯板净宽=楼梯宽度扣减墙后的宽度。

梯板体积=楼梯斜长*梯板厚度*梯板净宽；
楼梯斜长= K*楼梯水平投影xx
楼梯水平投影xx=踏步净长
k=（根号(踏步宽^2+踏步高^2)/踏步宽）*踏步净宽=踏步宽*踏步数休息平台体积=长*宽*厚；
梯梁体积=长*宽*(高-休息平台厚)
栏板
栏板面积＝栏板xx×栏板高度计算
栏板体积＝栏板面积×栏板厚度计算
栏板xx是楼梯的实际xx，即斜xx
栏杆
栏杆按xx或者吨位进行计算
栏杆长度是按照楼梯的实际长度（即斜长度）进行计算的楼梯侧面楼梯侧面装修=踏步侧面面积+梯板侧面积
踏步侧面面积踏步宽度*踏步高度*踏步个数
梯板侧面积=楼梯斜长*梯板厚度
楼梯底面装修=楼梯底部面积
楼梯模板=楼梯侧模+楼梯底模；计算同装修面积。

楼梯结构设计计算楼梯的平面布置，踏步尺寸、栏杆形式等由建筑设计确定。

板式楼梯和梁式楼梯是最常见的现浇楼梯，宾馆和公共建筑有时也采用一些特种楼梯，如螺旋板式楼梯和剪刀式楼梯(图8-1)。

此外也有采用装配式楼梯的。

这里主要介绍板式楼梯和梁式楼梯的计算机构造特点。

(a)剪刀式楼梯 (b)螺旋板式楼梯图8-1 特种楼梯楼梯的结构设计包括以下内容：1) 根据建筑要求和施工条件，确定楼梯的结构型式和结构布置；2) 根据建筑类别，按《荷载规范》确定楼梯的活荷载标准值。

需要注意的是楼梯的活荷载往往比所在楼面的活荷载大。

生产车间楼梯的活荷载可按实际情况确定，但不宜小于3.5kN／m(按水平投影面计算)。

除以上竖向荷载外，设计楼梯栏杆时尚应按规定考虑栏杆顶部水平荷载0.5kN／m(对于住宅、医院、幼儿园等)或1.0kN／m(对于学校、车站、展览馆等)；3).进行楼梯各部件的内力计算和截面设计;4) 绘制施工图，特别应注意处理好连接部位的配筋构造。

1．板式楼梯板式楼梯由梯段板、休息平台和平台梁组成(图8-2)。

梯段是斜放的齿形板，支承在平台梁上和楼层梁上，底层下端一般支承在地垄墙上。

板式楼梯的优点是下表面平整，施工支模较方便，外观比较轻巧。

缺点是斜板较厚，约为梯段板斜长的1／25—1／30，其混凝土图8-2 板式楼梯的组成图8-3 梯段板的内力用量和钢材用量都较多，一般适用于梯段板的水平跨长不超过3m时。

板式楼梯的计算特点：梯段斜板按斜放的简支梁计算(图8-3)，斜板的计算跨度取平台梁间的斜长净距。

设楼梯单位水平长度上的竖向均布荷载(与水平面垂直)，则沿斜板单位斜长上的竖向均布荷载(与斜面垂直)，此处为梯段板与水平线间的夹角(图8-4)，将分解为:此处分别为在垂直于斜板方向及沿斜板方向的分力，忽略对梯段板的影响，只考虑对梯段板的弯曲作用。

设为梯段板的水平净跨长，为其斜向净跨长, 因故斜板弯矩:斜板剪力:因此，可以得到简支斜板(梁)计算的特点为：1) 简支斜梁在竖向均布荷载(沿单位水平长度)作用下的最大弯矩，等于其水平投影长度的简支梁在户作用下的最大弯矩;2) 最大剪力等于斜梁为水平投影长度的简支粱在作用下的最大剪力值乘以;3) 截面承载力计算时梁的截面高度应垂直于斜面量取。

板式楼梯计算书项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号: 丙1梯T1B1二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 1820 mm 楼梯高度: H = 1297 mm梯板厚: t = 100 mm 踏步数: n = 8(阶)上平台楼梯梁宽度: b1 = 300 mm下平台楼梯梁宽度: b2 = 200 mm3.荷载标准值：可变荷载：q = 3.50kN/m2面层荷载：q m = 0.60kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度：c = 15.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1621 m踏步宽度：b = 0.2600 m计算跨度：L0 = L1＋(b1＋b2)/2 = 1.82＋(0.30＋0.20)/2 = 2.07 m梯段板与水平方向夹角余弦值：cosα = 0.8492. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.16/0.26)*0.60 = 0.97 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.10/0.849＋0.16/2) = 4.97 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.849 = 0.47 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 0.97＋4.97＋0.47＋0.20 = 6.62 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*6.62＋1.40*0.7*1*3.50 = 12.36 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*6.62＋1.40*1*3.50 = 12.84 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 12.84 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 13.29 kN右端支座反力: R r = 13.29 kN最大弯矩截面距左支座的距离: L max = 1.04 m最大弯矩截面距左边弯折处的距离: x = 1.04 mM max = R l*L max－P n*x2/2= 13.29*1.04－12.84*1.042/2= 6.88 kN·m相对受压区高度：ζ= 0.089518 配筋率：ρ= 0.003556纵筋(1号)计算面积：A s = 266.69 mm2支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*266.69 = 66.67 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：266.69 mm210@200实配面积： 393 mm22.2/3号钢筋计算结果(支座)计算面积A s'：66.67 mm2采8@200实配面积： 251 mm23.4号钢筋计算结果6@200实配面积： 141 mm2板式楼梯计算书项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号：丙1梯T1B2二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 1820 mm 楼梯高度: H = 1297 mm梯板厚: t = 100 mm 踏步数: n = 8(阶)上平台楼梯梁宽度: b1 = 300 mm下平台楼梯梁宽度: b2 = 200 mm上平台宽: L3 = 300 mm3.荷载标准值：可变荷载：q = 3.50kN/m2面层荷载：q m = 0.60kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度：c = 15.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1621 m踏步宽度：b = 0.2600 m计算跨度：L0 = L1＋L3＋(b1＋b2)/2 = 1.82＋0.30＋(0.30＋0.20)/2 = 2.37 m梯段板与水平方向夹角余弦值：cosα = 0.8492. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.16/0.26)*0.60 = 0.97 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.10/0.849＋0.16/2) = 4.97 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.849 = 0.47 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 0.97＋4.97＋0.47＋0.20 = 6.62 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*6.62＋1.40*0.7*1*3.50 = 12.36 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*6.62＋1.40*1*3.50 = 12.84 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 12.84 kN/m(2) 平台板：面层：g km' = B*q m = 1*0.60 = 0.60 kN/m自重：g kt' = R c*B*t = 25*1*0.10 = 2.50 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km'＋g kt'＋g ks'＋q f = 0.60＋2.50＋0.40＋0.20 = 3.70 kN/m恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*3.70＋1.40*0.7*1*3.50 = 8.43 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*3.70＋1.40*1*3.50 = 9.34 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 9.34 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 13.79 kN右端支座反力: R r = 15.07 kN最大弯矩截面距左支座的距离: L max = 1.20 m最大弯矩截面距左边弯折处的距离: x = 0.75 mM max = R l*L max－[P l*L3*(x＋L3/2)＋P n*x2/2]= 13.79*1.20－[9.34*0.45*(0.75＋0.45/2)＋12.84*0.752/2]= 8.84 kN·m相对受压区高度：ζ= 0.116711 配筋率：ρ= 0.004636纵筋(1号)计算面积：A s = 347.70 mm2支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*347.70 = 86.93 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：347.70 mm210@180实配面积： 436 mm22.2/3号钢筋计算结果(支座)计算面积A s'：86.93 mm28@200 实配面积： 251 mm2 3.4号钢筋计算结果6@200 实配面积： 141 mm2 4.5号钢筋计算结果10@180 实配面积： 436 mm2板式楼梯计算书项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号: 丙1梯T1B3二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 1820 mm 楼梯高度: H = 1297 mm梯板厚: t = 100 mm 踏步数: n = 8(阶)上平台楼梯梁宽度: b1 = 300 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 300 mm 上平台宽: L3 = 300 mm3.荷载标准值：可变荷载：q = 3.50kN/m2面层荷载：q m = 0.60kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度：c = 15.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1621 m踏步宽度：b = 0.2600 m计算跨度：L0 = L1＋L2＋L3＋(b1＋b2)/2 = 1.82＋0.30＋0.30＋(0.30＋0.20)/2 = 2.67 m 梯段板与水平方向夹角余弦值：cosα = 0.8492. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.16/0.26)*0.60 = 0.97 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.10/0.849＋0.16/2) = 4.97 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.849 = 0.47 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 0.97＋4.97＋0.47＋0.20 = 6.62 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*6.62＋1.40*0.7*1*3.50 = 12.36 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*6.62＋1.40*1*3.50 = 12.84 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 12.84 kN/m(2) 平台板：面层：g km' = B*q m = 1*0.60 = 0.60 kN/m自重：g kt' = R c*B*t = 25*1*0.10 = 2.50 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km'＋g kt'＋g ks'＋q f = 0.60＋2.50＋0.40＋0.20 = 3.70 kN/m恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*3.70＋1.40*0.7*1*3.50 = 8.43 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*3.70＋1.40*1*3.50 = 9.34 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 9.34 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 15.60 kN右端支座反力: R r = 15.72 kN最大弯矩截面距左支座的距离: L max = 1.34 m最大弯矩截面距左边弯折处的距离: x = 0.89 mM max = R l*L max－[P l*L3*(x＋L3/2)＋P n*x2/2]= 15.60*1.34－[9.34*0.45*(0.89＋0.45/2)＋12.84*0.892/2]= 11.13 kN·m相对受压区高度：ζ= 0.149497 配筋率：ρ= 0.005938纵筋(1号)计算面积：A s = 445.38 mm2支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*445.38 = 111.34 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：445.38 mm210@150实配面积： 524 mm22.2/3号钢筋计算结果(支座)计算面积A s'：111.34 mm28@200实配面积： 251 mm23.4号钢筋计算结果6@200实配面积： 141 mm24.5号钢筋计算结果10@150实配面积： 524 mm25.6号钢筋计算结果8@200实配面积： 251 mm2板式楼梯计算书项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号:乙1T2B1二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 2340 mm 楼梯高度: H = 1689 mm梯板厚: t = 100 mm 踏步数: n = 10(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 250 mm下平台宽: L2 = 110 mm3.荷载标准值：可变荷载：q = 3.50kN/m2面层荷载：q m = 0.60kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度：c = 15.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1689 m踏步宽度：b = 0.2600 m计算跨度：L0 = L1＋L2＋(b1＋b2)/2 = 2.34＋0.11＋(0.20＋0.25)/2 = 2.67 m梯段板与水平方向夹角余弦值：cosα = 0.8392. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.17/0.26)*0.60 = 0.99 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.10/0.839＋0.17/2) = 5.09 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.839 = 0.48 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 0.99＋5.09＋0.48＋0.20 = 6.76 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*6.76＋1.40*0.7*1*3.50 = 12.55 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*6.76＋1.40*1*3.50 = 13.01 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.01 kN/m(2) 平台板：面层：g km' = B*q m = 1*0.60 = 0.60 kN/m自重：g kt' = R c*B*t = 25*1*0.10 = 2.50 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km'＋g kt'＋g ks'＋q f = 0.60＋2.50＋0.40＋0.20 = 3.70 kN/m恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*3.70＋1.40*0.7*1*3.50 = 8.43 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*3.70＋1.40*1*3.50 = 9.34 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 9.34 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 17.36 kN右端支座反力: R r = 16.58 kN最大弯矩截面距左支座的距离: L max = 1.33 m最大弯矩截面距左边弯折处的距离: x = 1.33 mM max = R l*L max－P n*x2/2= 17.36*1.33－13.01*1.332/2= 11.59 kN·m相对受压区高度：ζ= 0.156260 配筋率：ρ= 0.006207纵筋(1号)计算面积：A s = 465.52 mm2支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*465.52 = 116.38 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：465.52 mm210@150实配面积： 524 mm22.2/3号钢筋计算结果(支座)计算面积A s'：116.38 mm28@200实配面积： 251 mm23.4号钢筋计算结果6@200实配面积： 141 mm24.5号钢筋计算结果10@150实配面积： 524 mm2板式楼梯计算书项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号: 乙1T2B2二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 780 mm 楼梯高度: H = 675 mm梯板厚: t = 100 mm 踏步数: n = 4(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 1170 mm 上平台宽: L3 = 1150 mm3.荷载标准值：可变荷载：q = 3.50kN/m2面层荷载：q m = 0.60kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度：c = 15.0 mm R s=20 kN/m3受拉区纵向钢筋类别：带肋钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1688 m踏步宽度：b = 0.2600 m计算跨度：L0 = L1＋L2＋L3＋(b1＋b2)/2 = 0.78＋1.17＋1.15＋(0.20＋0.20)/2 = 3.30 m 梯段板与水平方向夹角余弦值：cosα = 0.8392. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.17/0.26)*0.60 = 0.99 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.10/0.839＋0.17/2) = 5.09 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.839 = 0.48 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 0.99＋5.09＋0.48＋0.20 = 6.76 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*6.76＋1.40*0.7*1*3.50 = 12.55 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*6.76＋1.40*1*3.50 = 13.01 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.01 kN/m(2) 平台板：面层：g km' = B*q m = 1*0.60 = 0.60 kN/m自重：g kt' = R c*B*t = 25*1*0.10 = 2.50 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km'＋g kt'＋g ks'＋q f = 0.60＋2.50＋0.40＋0.20 = 3.70 kN/m恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*3.70＋1.40*0.7*1*3.50 = 8.43 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*3.70＋1.40*1*3.50 = 9.34 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 9.34 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 16.85 kN右端支座反力: R r = 16.83 kN最大弯矩截面距左支座的距离: L max = 1.65 m最大弯矩截面距左边弯折处的距离: x = 0.40 mM max = R l*L max－[P l*L3*(x＋L3/2)＋P n*x2/2]= 16.85*1.65－[9.34*1.25*(0.40＋1.25/2)＋13.01*0.402/2]= 14.79 kN·m相对受压区高度：ζ= 0.204928 配筋率：ρ= 0.008140纵筋(1号)计算面积：A s = 610.52 mm2支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*610.52 = 152.63 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：610.52 mm210@100实配面积： 785 mm22.2/3号钢筋计算结果(支座)计算面积A s'：152.63 mm28@200实配面积： 251 mm23.4号钢筋计算结果6@150实配面积： 188 mm24.5号钢筋计算结果10@100实配面积： 785 mm25.6号钢筋计算结果8@200实配面积： 251 mm2板式楼梯计算书项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号: 乙1T2B3二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 1300 mm 楼梯高度: H = 1013 mm梯板厚: t = 120 mm 踏步数: n = 6(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 1100 mm 上平台宽: L3 = 1200 mm3.荷载标准值：可变荷载：q = 3.50kN/m2面层荷载：q m = 0.60kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度：c = 15.0 mm R s=20 kN/m3受拉区纵向钢筋类别：带肋钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1688 m踏步宽度：b = 0.2600 m计算跨度：L0 = L1＋L2＋L3＋(b1＋b2)/2 = 1.30＋1.10＋1.20＋(0.20＋0.20)/2 = 3.80 m 梯段板与水平方向夹角余弦值：cosα = 0.8392. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.17/0.26)*0.60 = 0.99 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.12/0.839＋0.17/2) = 5.69 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.839 = 0.48 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 0.99＋5.69＋0.48＋0.20 = 7.35 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*7.35＋1.40*0.7*1*3.50 = 13.36 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*7.35＋1.40*1*3.50 = 13.72 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.72 kN/m(2) 平台板：面层：g km' = B*q m = 1*0.60 = 0.60 kN/m自重：g kt' = R c*B*t = 25*1*0.12 = 3.00 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km'＋g kt'＋g ks'＋q f = 0.60＋3.00＋0.40＋0.20 = 4.20 kN/m恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*4.20＋1.40*0.7*1*3.50 = 9.10 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*4.20＋1.40*1*3.50 = 9.94 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 9.94 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 21.28 kN右端支座反力: R r = 21.41 kN最大弯矩截面距左支座的距离: L max = 1.91 m最大弯矩截面距左边弯折处的距离: x = 0.61 mM max = R l*L max－[P l*L3*(x＋L3/2)＋P n*x2/2]= 21.28*1.91－[9.94*1.30*(0.61＋1.30/2)＋13.72*0.612/2]= 21.81 kN·m相对受压区高度：ζ= 0.186380 配筋率：ρ= 0.007403纵筋(1号)计算面积：A s = 703.33 mm2支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*703.33 = 175.83 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：703.33 mm210@100实配面积： 785 mm22.2/3号钢筋计算结果(支座)计算面积A s'：175.83 mm28@200实配面积： 251 mm23.4号钢筋计算结果6@200实配面积： 141 mm24.5号钢筋计算结果10@100实配面积： 785 mm25.6号钢筋计算结果8@200 实配面积： 251 mm2板式楼梯计算书项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号:T2B4二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 780 mm 楼梯高度: H = 675 mm梯板厚: t = 100 mm 踏步数: n = 4(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 1150 mm3.荷载标准值：可变荷载：q = 3.50kN/m2面层荷载：q m = 0.60kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度：c = 15.0 mm R s=20 kN/m3受拉区纵向钢筋类别：带肋钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1688 m踏步宽度：b = 0.2600 m计算跨度：L0 = L1＋L2＋(b1＋b2)/2 = 0.78＋1.15＋(0.20＋0.20)/2 = 2.13 m梯段板与水平方向夹角余弦值：cosα = 0.8392. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.17/0.26)*0.60 = 0.99 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.10/0.839＋0.17/2) = 5.09 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.839 = 0.48 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 0.99＋5.09＋0.48＋0.20 = 6.76 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*6.76＋1.40*0.7*1*3.50 = 12.55 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*6.76＋1.40*1*3.50 = 13.01 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.01 kN/m(2) 平台板：面层：g km' = B*q m = 1*0.60 = 0.60 kN/m自重：g kt' = R c*B*t = 25*1*0.10 = 2.50 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km'＋g kt'＋g ks'＋q f = 0.60＋2.50＋0.40＋0.20 = 3.70 kN/m恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*3.70＋1.40*0.7*1*3.50 = 8.43 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*3.70＋1.40*1*3.50 = 9.34 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 9.34 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 12.51 kN右端支座反力: R r = 10.61 kN最大弯矩截面距右支座的距离: L max = 1.14 m最大弯矩: M max = R r*L max－(P l*L max2/2.0)= 10.61*1.14－(9.34*1.142/2)= 6.03 kN·m相对受压区高度：ζ= 0.078016 配筋率：ρ= 0.003099纵筋(1号)计算面积：A s = 232.42 mm2支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*232.42 = 58.11 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：232.42 mm210@200实配面积： 393 mm22.2/3号钢筋计算结果(支座)计算面积A s'：58.11 mm2采用方案8@200实配面积： 251 mm23.4号钢筋计算结果6@150实配面积： 188 mm24.5号钢筋计算结果8@200实配面积： 251 mm2板式楼梯计算书项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号:乙2T3B2二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 2600 mm 楼梯高度: H = 1857 mm梯板厚: t = 180 mm 踏步数: n = 11(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 1350 mm 上平台宽: L3 = 1250 mm3.荷载标准值：可变荷载：q = 3.50kN/m2面层荷载：q m = 0.60kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度：c = 15.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1688 m踏步宽度：b = 0.2600 m计算跨度：L0 = L1＋L2＋L3＋(b1＋b2)/2 = 2.60＋1.35＋1.25＋(0.20＋0.20)/2 = 5.40 m 梯段板与水平方向夹角余弦值：cosα = 0.8392. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.17/0.26)*0.60 = 0.99 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.18/0.839＋0.17/2) = 7.48 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.839 = 0.48 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 0.99＋7.48＋0.48＋0.20 = 9.14 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*9.14＋1.40*0.7*1*3.50 = 15.77 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*9.14＋1.40*1*3.50 = 15.87 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 15.87 kN/m(2) 平台板：面层：g km' = B*q m = 1*0.60 = 0.60 kN/m自重：g kt' = R c*B*t = 25*1*0.18 = 4.50 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km'＋g kt'＋g ks'＋q f = 0.60＋4.50＋0.40＋0.20 = 5.70 kN/m恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*5.70＋1.40*0.7*1*3.50 = 11.13 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*5.70＋1.40*1*3.50 = 11.74 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 11.74 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 37.17 kN右端支座反力: R r = 36.97 kN最大弯矩截面距左支座的距离: L max = 2.69 m最大弯矩截面距左边弯折处的距离: x = 1.34 mM max = R l*L max－[P l*L3*(x＋L3/2)＋P n*x2/2]= 37.17*2.69－[11.74*1.35*(1.34＋1.35/2)＋15.87*1.342/2]= 53.80 kN·m相对受压区高度：ζ= 0.171246 配筋率：ρ= 0.006802纵筋(1号)计算面积：A s = 1054.35 mm2支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*1054.35 = 263.59 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：1054.35 mm212@100实配面积：1131 mm22.2/3号钢筋计算结果(支座)计算面积A s'：263.59 mm28@150实配面积： 335 mm23.4号钢筋计算结果6@200实配面积： 141 mm24.5号钢筋计算结果12@100实配面积：1131 mm25.6号钢筋计算结果8@150 实配面积： 335 mm2板式楼梯计算书项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号:乙2T3B3二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 2600 mm 楼梯高度: H = 1857 mm梯板厚: t = 130 mm 踏步数: n = 11(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 1250 mm3.荷载标准值：可变荷载：q = 3.50kN/m2面层荷载：q m = 0.60kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度：c = 15.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1688 m踏步宽度：b = 0.2600 m计算跨度：L0 = L1＋L2＋(b1＋b2)/2 = 2.60＋1.25＋(0.20＋0.20)/2 = 4.05 m梯段板与水平方向夹角余弦值：cosα = 0.8392. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.17/0.26)*0.60 = 0.99 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.13/0.839＋0.17/2) = 5.99 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.839 = 0.48 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 0.99＋5.99＋0.48＋0.20 = 7.65 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*7.65＋1.40*0.7*1*3.50 = 13.76 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*7.65＋1.40*1*3.50 = 14.08 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 14.08 kN/m(2) 平台板：面层：g km' = B*q m = 1*0.60 = 0.60 kN/m自重：g kt' = R c*B*t = 25*1*0.13 = 3.25 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km'＋g kt'＋g ks'＋q f = 0.60＋3.25＋0.40＋0.20 = 4.45 kN/m恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*4.45＋1.40*0.7*1*3.50 = 9.44 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*4.45＋1.40*1*3.50 = 10.24 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 10.24 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 27.65 kN右端支座反力: R r = 24.19 kN最大弯矩截面距左支座的距离: L max = 1.96 m最大弯矩截面距左边弯折处的距离: x = 1.96 mM max = R l*L max－P n*x2/2= 27.65*1.96－14.08*1.962/2= 27.15 kN·m相对受压区高度：ζ= 0.190309 配筋率：ρ= 0.007559纵筋(1号)计算面积：A s = 793.75 mm2支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*793.75 = 198.44 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：793.75 mm212@120实配面积： 942 mm22.2/3号钢筋计算结果(支座)计算面积A s'：198.44 mm28@200实配面积： 251 mm23.4号钢筋计算结果6@200实配面积： 141 mm24.5号钢筋计算结果12@120实配面积： 942 mm2板式楼梯计算书项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号:乙3T3B1二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 2600 mm 楼梯高度: H = 1857 mm梯板厚: t = 100 mm 踏步数: n = 11(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm3.荷载标准值：可变荷载：q = 3.50kN/m2面层荷载：q m = 0.60kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度：c = 15.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1688 m踏步宽度：b = 0.2600 m计算跨度：L0 = L1＋(b1＋b2)/2 = 2.60＋(0.20＋0.20)/2 = 2.80 m梯段板与水平方向夹角余弦值：cosα = 0.8392. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.17/0.26)*0.60 = 0.99 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.10/0.839＋0.17/2) = 5.09 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.839 = 0.48 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 0.99＋5.09＋0.48＋0.20 = 6.76 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*6.76＋1.40*0.7*1*3.50 = 12.55 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*6.76＋1.40*1*3.50 = 13.01 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.01 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 18.21 kN右端支座反力: R r = 18.21 kN最大弯矩截面距左支座的距离: L max = 1.40 m最大弯矩截面距左边弯折处的距离: x = 1.40 mM max = R l*L max－P n*x2/2= 18.21*1.40－13.01*1.402/2= 12.75 kN·m相对受压区高度：ζ= 0.173554 配筋率：ρ= 0.006894纵筋(1号)计算面积：A s = 517.05 mm2支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*517.05 = 129.26 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：517.05 mm210@130实配面积： 604 mm22.2/3号钢筋计算结果(支座)计算面积A s'：129.26 mm28@200实配面积： 251 mm23.4号钢筋计算结果6@200实配面积： 141 mm2板式楼梯计算书项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号: 乙3T3B3二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 520 mm 楼梯高度: H = 507 mm梯板厚: t = 100 mm 踏步数: n = 3(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm上平台宽: L3 = 1080 mm3.荷载标准值：可变荷载：q = 3.50kN/m2面层荷载：q m = 0.60kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度：c = 15.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1690 m踏步宽度：b = 0.2600 m计算跨度：L0 = L1＋L3＋(b1＋b2)/2 = 0.52＋1.08＋(0.20＋0.20)/2 = 1.80 m梯段板与水平方向夹角余弦值：cosα = 0.8382. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.17/0.26)*0.60 = 0.99 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.10/0.838＋0.17/2) = 5.09 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.838 = 0.48 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 0.99＋5.09＋0.48＋0.20 = 6.76 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*6.76＋1.40*0.7*1*3.50 = 12.56 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*6.76＋1.40*1*3.50 = 13.01 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.01 kN/m(2) 平台板：面层：g km' = B*q m = 1*0.60 = 0.60 kN/m自重：g kt' = R c*B*t = 25*1*0.10 = 2.50 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km'＋g kt'＋g ks'＋q f = 0.60＋2.50＋0.40＋0.20 = 3.70 kN/m恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*3.70＋1.40*0.7*1*3.50 = 8.43 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*3.70＋1.40*1*3.50 = 9.34 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 9.34 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 8.80 kN右端支座反力: R r = 10.29 kN最大弯矩截面距左支座的距离: L max = 0.94 m最大弯矩: M max = R l*L max－(P l*L max2/2.0)= 8.80*0.94－(9.34*0.942/2)= 4.14 kN·m相对受压区高度：ζ= 0.052918 配筋率：ρ= 0.002102纵筋(1号)计算面积：A s = 157.65 mm2支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*157.65 = 39.41 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：157.65 mm28@200实配面积： 251 mm22.2/3号钢筋计算结果(支座)计算面积A s'：39.41 mm28@200实配面积： 251 mm23.4号钢筋计算结果6@200实配面积： 141 mm24.5号钢筋计算结果8@200实配面积： 251 mm2板式楼梯计算书项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号: 乙3T3B4二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1 = 1300 mm 楼梯高度: H = 1013 mm梯板厚: t = 100 mm 踏步数: n = 6(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 1150 mm3.荷载标准值：可变荷载：q = 3.50kN/m2面层荷载：q m = 0.60kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C30 f c = 14.30 N/mm2f t = 1.43 N/mm2R c=25.0 kN/m3f tk = 2.01 N/mm2E c = 3.00*104 N/mm2钢筋强度等级: HRB400 f y = 360 N/mm2E s = 2.00*105 N/mm2保护层厚度：c = 15.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1688 m踏步宽度：b = 0.2600 m计算跨度：L0 = L1＋L2＋(b1＋b2)/2 = 1.30＋1.15＋(0.20＋0.20)/2 = 2.65 m梯段板与水平方向夹角余弦值：cosα = 0.8392. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.17/0.26)*0.60 = 0.99 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.10/0.839＋0.17/2) = 5.09 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.839 = 0.48 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 0.99＋5.09＋0.48＋0.20 = 6.76 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*6.76＋1.40*0.7*1*3.50 = 12.55 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*6.76＋1.40*1*3.50 = 13.01 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.01 kN/m(2) 平台板：面层：g km' = B*q m = 1*0.60 = 0.60 kN/m自重：g kt' = R c*B*t = 25*1*0.10 = 2.50 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km'＋g kt'＋g ks'＋q f = 0.60＋2.50＋0.40＋0.20 = 3.70 kN/m恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*3.70＋1.40*0.7*1*3.50 = 8.43 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*3.70＋1.40*1*3.50 = 9.34 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 9.34 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 16.16 kN右端支座反力: R r = 13.73 kN最大弯矩截面距左支座的距离: L max = 1.24 m最大弯矩截面距左边弯折处的距离: x = 1.24 mM max = R l*L max－P n*x2/2= 16.16*1.24－13.01*1.242/2= 10.03 kN·m相对受压区高度：ζ= 0.133641 配筋率：ρ= 0.005309。

楼梯荷载计算1、楼梯自重：G1=0.8*3.6*0.008*78.50=18.1KN（楼梯踏板）G2=2*0.08*0.155*4.12*78.5=8.02KN （楼梯边板）G3=5.438*0.9*(3.6*2/0.2)*0.1+5.438*4.12*0.1=20.0KN（50槽钢）G=G1+G2+G3=46.1KN2、承担栏杆与电缆槽自重支架：98.1*1*0.1=9.8KN扶手栏杆：11.25*（3.6+2.2+0.4）*0.1=7.0KN 扶手长：6.2m通信电缆槽：1.13*0.51*0.1*6=0. 35KN （伸出角钢重）6.2*0.12=0.75（电缆槽重）（0.35+0.75）*0.26=0.3KN.m电力电缆槽: 1.13*0.375*0.1*6=0.3KN（伸出角钢重）6.2*0.09=0.56（电缆槽重）（0.3+0.56）*0.2=0.2KN.m3、活载人群荷载：3.5*0.8=2.8KN/m 1/8*2*3.6*3.6=4.54、荷载组合荷载组合时，恒载（即自重）控制，取恒载系数1.35，活载取1.0 楼梯自重与人群活载组合为：(46.1*1.35+1.0*4.5)/2/0.8=41.7KN/m 支架+扶手：1.35*（9.8+7）/2=11.4KN电缆槽与扶手栏杆等：F=1.35*(0.75+0.35+0.3+0.56)/2=1.4KNM=1.35*(0.2+0.3)=0.7KN.m加载图示计算时，横向为两根75角钢计算应力计算结果1、支撑于梁上，固结形式（最大拉：266MPa,最大压：289Mpa）2、支撑于梁上，铰接形式（最大拉：142MPa,最大压：332Mpa）3、支撑于墩顶上，固结形式（最大拉：257MPa,最大压：283Mpa）4、支撑于墩顶上，铰接形式（最大拉：138MPa,最大压：328Mpa）5、只计算横撑（最大拉：387MPa）螺栓计算(支架端)：两列3排，6个螺栓,单面:m0=1，预拉力P=360，摩擦系数μ=0.45，km=1.7，T=6*0.45*1*360/1.7=571KN(1)、支撑于梁上，固结形式F=44.3<T=571KN满足(2)、支撑于梁上，铰接形式F=44.3<T=571KN满足F=6.4<T=571KN满足(3)、支撑于墩顶上，固结形式F=38.3<T=571KN满足(4)、支撑于墩顶上，铰接形式F=6.4<T=571KN满足斜杆稳定计算：。
