脉冲主机测试验收标准

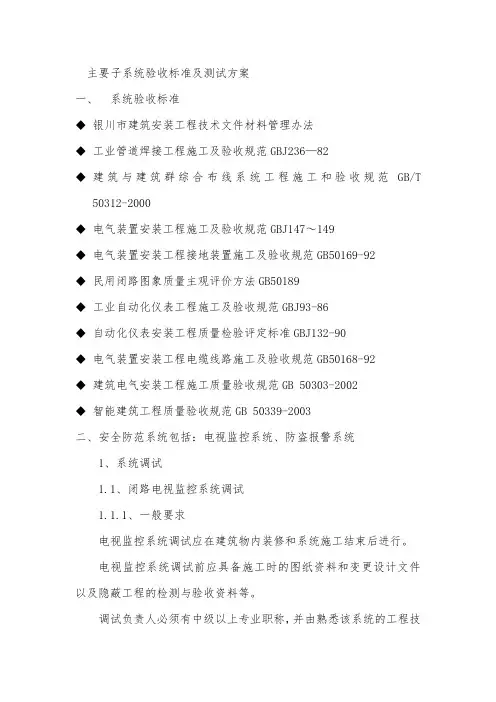

主要子系统验收标准及测试方案一、系统验收标准◆银川市建筑安装工程技术文件材料管理办法◆工业管道焊接工程施工及验收规范GBJ236—82◆建筑与建筑群综合布线系统工程施工和验收规范GB/T50312-2000◆电气装置安装工程施工及验收规范GBJ147～149◆电气装置安装工程接地装置施工及验收规范GB50169-92◆民用闭路图象质量主观评价方法GB50189◆工业自动化仪表工程施工及验收规范GBJ93-86◆自动化仪表安装工程质量检验评定标准GBJ132-90◆电气装置安装工程电缆线路施工及验收规范GB50168-92◆建筑电气安装工程施工质量验收规范GB 50303-2002◆智能建筑工程质量验收规范GB 50339-2003二、安全防范系统包括：电视监控系统、防盗报警系统1、系统调试1.1、闭路电视监控系统调试1.1.1、一般要求电视监控系统调试应在建筑物内装修和系统施工结束后进行。

电视监控系统调试前应具备施工时的图纸资料和变更设计文件以及隐蔽工程的检测与验收资料等。

调试负责人必须有中级以上专业职称，并由熟悉该系统的工程技术人员担任。

具备调试所用的仪器设备，且这些设备符合计量要求。

检查施工质量，作好与施工队伍的交接。

1.1.2、调试前的准备工作电源检测：接通控制台总电源开关，检测交流电电源；检查稳压电源上电压表读数；合上分电源开关，检测各输出端电压，直流输出极性等，确认无误后，给每一回路通电。

线路检查：检查各种接线是否正确。

用250V兆欧表对控制电缆进行测量，线芯与线芯、线芯与地绝缘电阻不应小于0 .5M欧姆。

接地电阻测量：监控系统中的金属护管、电缆桥架、金属线槽、配线钢管和各种设备的金属外壳均应接地，保证可靠的的电气通路。

系统接地电阻应小于4欧姆。

1.1.3、摄像机的调试闭合控制台、监视器电源开关、若设备指示灯亮，即可闭和摄像机电源，监视器屏幕上便会显示图像。

调节光圈（电动）及聚焦、，使图像清晰。

电力能效监测终端检验规范1 范围本部分规定了电力能效监测终端的检验规则、试验方法。

本部分适用于电力能效监测终端的检验和验收。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 2423.1 电工电子产品环境试验第2部分：试验方法试验 A：低温GB/T 2423.2 电工电子产品环境试验第2部分：试验方法试验 B：高温GB/T 2423.3 电工电子产品环境试验第2部分: 试验方法试验Cab：恒定湿热试验GB/T 2423.10 电工电子产品环境试验第2部分: 试验方法试验Fc: 振动(正弦)GB/T 2829-2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB 4208 外壳防护等级分类GB/T 5169.11 电工电子产品着火危险试验第11部分：灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法GB/T 16935.1—2008 低压系统内设备的绝缘配合第1部分：原理、要求和试验GB/T 17215.321—2008 交流电测量设备特殊要求第21部分：静止式有功电能表（1级和2级）GB/T 17215.322—2008 交流电测量设备特殊要求第22部分：静止式有功电能表（0.2S级和0.5S 级）GB/T 17626.2 电磁兼容试验与测量技术静电放电抗扰度试验GB/T 17626.3 电磁兼容试验与测量技术射频电磁场辐射抗扰度试验GB/T 17626.4 电磁兼容试验与测量技术电快速瞬变脉冲群抗扰度试验GB/T 17626.5 电磁兼容试验与测量技术浪涌（冲击）抗扰度试验GB/T 17626.6 电磁兼容试验与测量技术射频场感应的传导骚扰抗扰度GB/T 17626.11 电磁兼容试验与测量技术电压暂降、短时中断和电压变化抗扰度试验GB/T 17626.12 电磁兼容试验与测量技术振铃波抗扰度试验GB/T 17626.29 电磁兼容试验与测量技术直流电源输入端口电压暂降、短时中断和电压变化抗扰度试验GB/T 19862—2005电能质量监测设备通用要求GB/T 31960.3—2015 电力能效监测系统技术规范第3部分：通信协议GB/T 31960.7—2015 电力能效监测系统技术规范第7部分：电力能效监测终端技术条件GB/T 31960.8 —2015电力能效监测系统技术规范第8部分：安全防护规范3 实验室检验3.1 试验条件3.1.1 气候环境条件试验期间，环境条件应相对稳定，并符合下列要求：a)温度：+15℃～+35℃；b)相对湿度：25%～75%，其中静电放电抗扰度试验相对湿度：30%～60%；c)大气压力：86.0 kPa～108.0kPa。

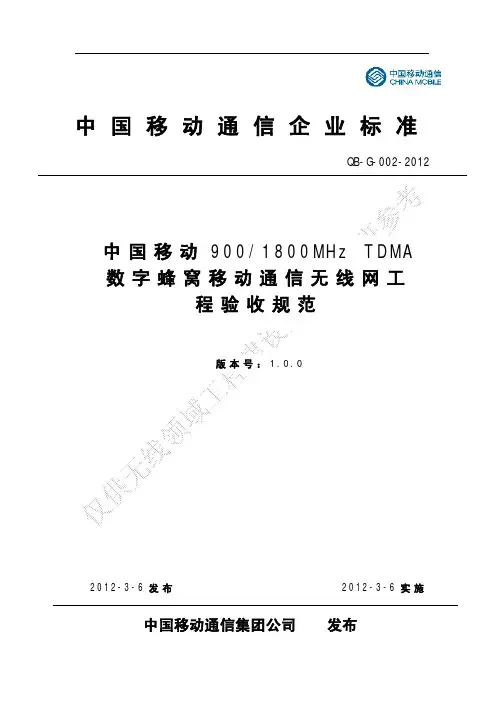

中国移动通信企业标准中国移动通信集团公司 发布2012-3-6发布2012-3-6实施 QB-G-002-2012目录1 范围 (1)2 规范性引用文件 (1)3 术语、定义和缩略语 (1)4 机房工艺 (1)4.1机房高度面积 (1)4.2机房负荷 (2)4.3机房改造要求 (2)4.4机房照明 (2)4.5机房环境 (2)4.6机房防火 (3)4.7机房防水 (3)4.8机房密封 (3)4.9机房温湿度 (3)4.10机房空调 (3)5 室内无线设备 (4)5.1室内无线设备安装 (4)5.1.1 室内无线机架的安装 (4)5.1.2 机架间的电缆 (4)5.1.3 机柜内部电缆 (5)5.1.4 机架内设备单元的安装 (6)5.1.5 配线架（DF架）安装 (6)5.1.6 PCM线安装 (6)5.2室内走线架安装 (7)5.3室内接地 (8)5.3.1 联合接地 (8)5.3.2 室内接地汇集线 (8)5.3.3 入机房的接地引入线 (8)5.3.4 设备母地线 (8)5.3.5 馈线母地线 (8)5.3.6 设备接地 (9)5.3.7 室内馈线接地 (9)5.4无线主设备调测 (9)5.4.1 设备通电前检查 (9)5.4.2 设备通电检查 (10)5.4.3 设备参数检查 (10)5.4.4 天馈线设备调测 (10)6 电源设备 (11)6.1电源设备安装 (11)6.1.1 交流设备安装 (11)6.1.2 进机房电源线 (11)6.1.3 开关电源设备安装 (11)6.1.4 直流转换设备(DC-DC）设备安装 (11)6.1.5 直流电缆 (11)6.1.6 熔丝开关 (11)6.1.7 电池安装 (12)6.2电源设备调测 (12)6.2.1 交流电输入 (12)6.2.2 直流输出 (12)6.2.3 系统均流 (12)6.2.4 监控单元 (12)6.2.5 电池供电 (12)6.2.6 参数设置 (13)7 分布式及微基站设备 (13)7.1微蜂窝基站设备安装 (13)7.2BBU设备安装 (14)7.2.1 挂墙式BBU设备安装要求 (14)7.2.2 机柜式BBU设备安装要求 (14)7.2.3 室外型BBU设备安装要求 (14)7.3RRU设备安装 (15)7.4RRU光纤、直流电源线室外部分安装要求 (15)7.5RRU供电模式 (16)7.6RRU的电源防雷要求 (16)8 基站性能测试 (17)8.1基站性能测试内容 (17)8.2设备性能指标检查 (18)8.3基站性能测试指标要求 (18)8.3.1 可接入率 (18)8.3.2 无线接通率 (18)8.3.3 通话中断率（掉话率） (19)8.3.4 切换成功率 (19)9 机房监控及告警 (19)9.1设备监控 (19)9.2外部告警的设置 (20)9.2.1 温度告警 (20)9.2.2 烟感告警 (20)9.2.3 湿度告警 (20)9.2.4 水浸告警 (20)9.2.5 门控告警 (20)9.2.6 外部告警的连接 (20)9.2.7 外部告警的设置 (21)9.2.8 外部告警的测试 (21)10 室外配套 (21)10.1室外设备 (21)10.1.1 天线安装要求 (21)10.1.2 塔顶放大器安装要求 (22)10.1.3 功率分配器安装要求 (22)10.1.4 滤波器安装要求 (23)10.1.5 合路器安装要求 (23)10.2室外线缆 (23)10.2.1 室外馈线布放要求 (23)10.2.2 室外馈线接地 (24)11 标签 (25)11.1设备标识要求 (25)11.2标签规范应用原则 (25)11.2.1 标签内容制定实用化原则 (25)11.2.2 标签规格标准化的原则 (26)11.2.3 标签粘贴、固定的原则 (26)11.2.4 标签用材原则 (26)11.3标签内容 (26)11.3.1 室内标签 (26)11.3.2 室外标签 (27)12 竣工及工程验收 (27)13 编制历史 (28)前言本标准的目的在于保证中国移动无线基站工程的施工质量、明确工程质量监查的技术规范。

3.110V电源的额定输出直流电流为50A
△
34
速度传感器
1.外观检查、清洗
2.上实验台试验
1.计数装置用涡轮、涡杆、偏心轮、弹簧片，不许有裂损，过量磨耗，变形。用万用表测量微动开关，应良好，不良部位更新。
2.传感器对地绝缘电阻值不小于1MΩ。
△
35
微机柜、诊断显示屏
1.检查、清洁
2.试验台试验
1.插件箱清洁，插座不得有裂损，安装接线牢固，完好，线号清晰，齐全，无短路，过热现象，插件位置正确，不得缩进。
绝缘电阻测量（500V兆欧表）在冷态绝缘电阻≥10MΩ
单项空载电压为270V（容差＋5V）时的起动时间不超过15S
△
5
制动风机电动机
1.解体
2.清洗、检查、修理
3.组装，更换轴承
4.测量、试验
按辅助电机试验规定进行。
△
6
主变压器风机、油泵电动机
1.解体
2.清洗、检查、修理
3.组装、更换轴承
4.测量、试验
2、微机柜、故障诊断控制箱及显示屏整体性能试验正常
△
36
空调系统
1.清洁保养
2.试验
夏、冬季试验符合要求
△
37
留在车上的电器及线路
1.检查各灯具、状态良好
2.检查各电联接器、插座、插头状态良好
3.检查各电线路状态良好
4.试验电暖气、脚炉、热水器、车顶高压报警装置、车顶绝缘检测装置
1车上各线路与车体无抗磨、绝缘破损、过热变色等不良现象灯具件齐全，固定作用良好
2.隔离电压12KV响应时间≤1µS
△
31
主、辅司机控制器
1.检查清扫
2.上试验台试验
