最新测量10kV电力电缆绝缘电阻演示教学

10KV高压电缆绝缘电阻检测记录实例1. 引言本文档记录了对10KV高压电缆进行绝缘电阻检测的实例，旨在确保电缆的正常运行和安全使用。

通过测量电缆的绝缘电阻，我们可以评估电缆的绝缘性能，及时发现潜在的故障和缺陷。

2. 检测设备与方法2.1 检测设备本次检测使用以下设备： - 数字绝缘电阻测试仪 - 电缆夹具2.2 检测方法按照以下步骤进行检测： 1. 将电缆夹具固定在电缆上，确保夹具与电缆良好接触。

2. 将数字绝缘电阻测试仪连接到电缆夹具上。

3. 设置测试仪的测试参数，包括电压范围和测试时间。

4. 启动测试仪，开始测量电缆的绝缘电阻。

5. 测量完成后，记录测试结果。

3. 检测记录3.1 测试对象电缆类型：10KV高压电缆电缆长度：1000m3.2 测量环境温度：25°C 湿度：50%3.3 测试结果测量位置测量时间绝缘电阻（MΩ）电缆起始点09:00 2022/1/1 150电缆中间点10:00 2022/1/1 160电缆终止点11:00 2022/1/1 1553.4 结果分析根据测量结果，我们可以得出以下结论： - 电缆的绝缘电阻值在合理范围内，说明电缆的绝缘性能良好。

- 不同位置的电缆绝缘电阻略有差异，但差异范围在可接受范围内。

3.5 建议和措施根据分析结果，我们建议采取以下措施： - 定期对电缆进行绝缘电阻检测，以及时发现潜在故障。

- 加强电缆的维护和保养工作，确保其长期的稳定运行。

4. 结论通过对10KV高压电缆的绝缘电阻检测，我们得出结论：电缆的绝缘性能良好，能够满足正常使用要求。

同时，我们提出建议加强电缆的维护和保养工作，以确保电缆的长期稳定运行。

请注意，本文档仅为实例，具体检测方法和测试结果应根据实际情况进行调整和记录。

10kv电缆外护套绝缘电阻测试方法10kV电缆外护套绝缘电阻测试方法引言：10kV电缆外护套绝缘电阻测试是电力行业中常用的一项测试，它可以评估电缆外护套的绝缘性能是否符合要求。

本文将介绍10kV电缆外护套绝缘电阻测试的方法和步骤，帮助读者了解该测试的具体操作过程。

一、仪器和设备准备：进行10kV电缆外护套绝缘电阻测试需要准备以下仪器和设备：1. 绝缘电阻测试仪：用于测量电缆外护套的绝缘电阻值；2. 电缆外护套接地线：用于将电缆外护套接地，确保测试结果准确可靠；3. 电缆长度计量器：用于测量电缆的长度，以计算单位长度的绝缘电阻值。

二、测试步骤：1. 确认测试电缆的类型和规格，并查看电缆外护套的绝缘电阻测试要求；2. 将绝缘电阻测试仪连接至电缆外护套上，确保连接牢固可靠；3. 将电缆外护套接地线连接至地线，确保接地良好；4. 测量电缆的长度，并记录下来；5. 打开绝缘电阻测试仪的电源，根据仪器的操作说明进行设置；6. 开始测试，记录下测试开始时间；7. 测试持续一段时间后，记录下测试结束时间；8. 根据测试仪器的显示结果，读取电缆外护套的绝缘电阻值；9. 根据电缆的长度和测试得到的绝缘电阻值，计算出单位长度的绝缘电阻值；10. 将测试结果与电缆外护套的绝缘电阻测试要求进行对比，判断是否符合要求。

三、注意事项：1. 在进行测试前，应检查测试仪器和设备的工作状态，确保其正常运行；2. 在测试过程中，应保持测试环境的干燥和无污染；3. 测试时应注意安全，避免触电和其他意外事故的发生；4. 若发现测试结果与要求不符合，应及时排查故障原因，并采取相应的措施修复；5. 完成测试后，应及时清理测试仪器和设备，使其保持干净和良好的工作状态。

结论：10kV电缆外护套绝缘电阻测试是一项重要的评估电缆绝缘性能的测试方法。

通过正确的测试步骤和注意事项的遵守，可以确保测试结果的准确和可靠。

在实际工程中，对电缆外护套绝缘电阻的测试应当严格执行，并根据测试结果采取相应的措施，确保电缆的正常运行和安全使用。

电线绝缘电阻测量方法电线的绝缘电阻是指电线绝缘层对电流的阻碍能力，是衡量电线绝缘性能的重要指标之一。

测量电线绝缘电阻的方法有很多种，下面将介绍几种常用的方法。

一、直流电桥法直流电桥法是测量电线绝缘电阻最常用的方法之一。

该方法利用直流电桥测量电线两端的电压和电流，通过计算得出电线的绝缘电阻。

具体操作步骤如下：1. 将待测电线的两端接入直流电桥电路中，并调节电桥的平衡。

2. 断开电源，记录下电桥两端的电压和电流。

3. 根据所测得的电压和电流值，计算出电线的绝缘电阻。

二、交流电桥法交流电桥法也是一种常用的测量电线绝缘电阻的方法。

该方法使用交流电桥测量电线两端的电压和电流，并通过计算得出电线的绝缘电阻。

具体操作步骤如下：1. 将待测电线的两端接入交流电桥电路中，并调节电桥的平衡。

2. 断开电源，记录下电桥两端的电压和电流。

3. 根据所测得的电压和电流值，计算出电线的绝缘电阻。

三、绝缘电阻测试仪法绝缘电阻测试仪是一种专门用于测量电线绝缘电阻的仪器。

该方法通过将待测电线连接到绝缘电阻测试仪上，并通过仪器的测量功能直接得出电线的绝缘电阻。

具体操作步骤如下：1. 将待测电线连接到绝缘电阻测试仪上。

2. 打开绝缘电阻测试仪，并设置相应的测量参数。

3. 开始测量，待测量完成后，仪器会显示出电线的绝缘电阻值。

四、绝缘电阻表法绝缘电阻表也是一种常用的测量电线绝缘电阻的方法。

该方法通过将待测电线连接到绝缘电阻表上，并通过表盘上的刻度读数得出电线的绝缘电阻。

具体操作步骤如下：1. 将待测电线的两端连接到绝缘电阻表上。

2. 打开绝缘电阻表，并调节表盘指针到零位。

3. 等待一段时间，待指针稳定后，读取表盘上的刻度值，即为电线的绝缘电阻。

电线的绝缘电阻可以通过多种方法来测量，其中直流电桥法、交流电桥法、绝缘电阻测试仪法和绝缘电阻表法是常用且有效的测量方法。

在进行测量时，需要注意仪器的使用方法，并根据具体情况选择合适的测量方法。

测量结果的准确性和可靠性对于保证电线的安全运行至关重要，因此在使用各种测量方法时，需要严格按照操作步骤进行，避免测量误差的产生。

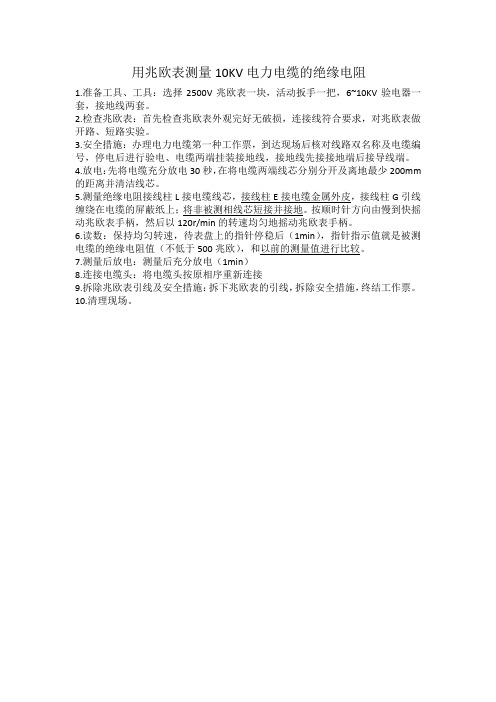

用兆欧表测量10KV电力电缆的绝缘电阻
1.准备工具、工具：选择2500V兆欧表一块，活动扳手一把，6~10KV验电器一套，接地线两套。

2.检查兆欧表：首先检查兆欧表外观完好无破损，连接线符合要求，对兆欧表做开路、短路实验。

3.安全措施：办理电力电缆第一种工作票，到达现场后核对线路双名称及电缆编号，停电后进行验电、电缆两端挂装接地线，接地线先接接地端后接导线端。

4.放电：先将电缆充分放电30秒，在将电缆两端线芯分别分开及离地最少200mm 的距离并清洁线芯。

5.测量绝缘电阻接线柱L接电缆线芯，接线柱E接电缆金属外皮，接线柱G引线缠绕在电缆的屏蔽纸上；将非被测相线芯短接并接地。

按顺时针方向由慢到快摇动兆欧表手柄，然后以120r/min的转速均匀地摇动兆欧表手柄。

6.读数：保持均匀转速，待表盘上的指针停稳后（1min），指针指示值就是被测电缆的绝缘电阻值（不低于500兆欧），和以前的测量值进行比较。

7.测量后放电：测量后充分放电（1min）
8.连接电缆头：将电缆头按原相序重新连接
9.拆除兆欧表引线及安全措施：拆下兆欧表的引线，拆除安全措施，终结工作票。

10.清理现场。

电缆绝缘电阻的测量方法电缆的绝缘电阻是指电缆绝缘材料对电流流过的阻力，是一个重要的电气特性参数。

正确的测量电缆绝缘电阻可以评估电缆的绝缘状态，以确保电气设备的安全运行。

下面将介绍几种常用的电缆绝缘电阻测量方法。

1.直流电桥法直流电桥法是最常用的电缆绝缘电阻测量方法之一、它基于电桥平衡理论，通过测量电桥平衡时电流和电压的比例关系来计算电缆的绝缘电阻。

具体步骤如下：-首先将电桥一侧电极连接到电缆的一端，另一侧电极连接到地线。

-施加一定电压，例如100V，到电缆上。

-调节电阻箱中的电阻，直到电桥平衡。

-读取电桥平衡时的电阻值，即为电缆的绝缘电阻。

2.交流电桥法交流电桥法是使用交流电源来测量电缆绝缘电阻的方法。

相比于直流电桥法，交流电桥法可以减小直流电压对电缆绝缘材料的影响，提高测量结果的准确性。

具体步骤如下：-将电桥一侧电极连接到电缆的一端，另一侧电极连接到地线。

-利用交流电桥平衡方法，测量电桥平衡时的电流和电压值。

-根据电流和电压的比例关系，计算得到电缆的绝缘电阻。

交流电桥法通常使用高频交流电源，以减小电容效应对测量结果的影响。

3.绝缘电阻测试仪法绝缘电阻测试仪是一种专用仪器，用来测量电缆及其他电气设备的绝缘电阻。

绝缘电阻测试仪的工作原理是通过施加一定电压到电缆上，测量电流的大小，然后计算出电缆的绝缘电阻。

具体步骤如下：-将测试仪的测试电极连接到电缆的两端。

-设置测试仪的测试参数，例如施加的电压和测试时间等。

-开始测试，测试仪会自动施加电压到电缆上，并记录电流的大小。

-测量结束后，测试仪会自动计算出电缆的绝缘电阻值。

需要注意的是，在进行电缆绝缘电阻测量时，应确保电缆处于干燥的环境中，以避免湿度对绝缘电阻的影响。

此外，在进行交流电桥法和绝缘电阻测试仪法测量时，应选择合适的测量范围和电压，以确保测量结果的准确性。

10KV绝缘电阻测试仪测试方法
一、概述
10KV绝缘电阻测试仪是一种常用的实验室仪器，用于测量电气设备
和回路中的绝缘电阻。

它可以用于室内电气设备的绝缘检查、安装前检查、防腐蚀检查、维护维修检查等，是保证电气设备安全运行的重要仪器。

10KV绝缘电阻测试仪使用接触式测量，可以实现10KV高压的准确测量。

二、测试准备
1、测试仪器：10KV绝缘电阻测试仪。

2、检测电源：通常使用50-60Hz的单相交流电源或直流电源，测试
电压不大于110V。

3、接地体：接地体必须具备良好的接地效果，能够有效抑制接地系
统的电压波动。

4、测试工具：测试线用橡皮线或护套线，护套线面积不大于1mm2，
长度不小于3m。

三、测试原理
四、测试步骤
1、将10KV绝缘电阻测试仪的正极和负极连接到测试电路中，并确认
被测部件及电源电抗器（如果有）的接线正确无误；
2、接地体连接好，通过10KV绝缘电阻测试仪的按钮调节测量电压，
一般将电压调节在1kV；。

绝缘电阻的测量步骤嘿，咱今儿个就来唠唠绝缘电阻的测量步骤。

这事儿啊，就好比你要去一个陌生的地方找宝贝，得一步一步来，走错一步可能就找不到啦！首先呢，你得把要测量的东西准备好呀，就像战士上战场得先把武器擦得亮亮的。

把那些设备啊、线路啊啥的都摆好，检查检查有没有破损的地方，要是有，那可不行哦，得修好才行。

然后呢，选择合适的测量仪器。

这可不能马虎，就跟你挑鞋子一样，得合脚才行呢！不同的场合要用不同的仪器，可不能瞎用。

接下来，把仪器正确连接到要测量的物体上。

这就好比给它穿上一件合适的衣服，得穿得稳稳当当的，不能松松垮垮。

连接的时候可得小心点，别弄出啥差错来。

再然后，就是开始测量啦！这时候就像跑步比赛开始的枪声响起，要全神贯注。

看着仪器上的数值变化，心里可得有点数。

测量的时候可别走神哦，就像你走路的时候不能东张西望，不然会摔跤的。

仔细观察数值的变化，要是有啥异常，得赶紧找原因。

测完了之后呢，可别以为就完事儿了。

还得把仪器收拾好呀，就像你玩完玩具得放回原处一样。

不然下次要用的时候找不到，那不就麻烦啦！这绝缘电阻的测量步骤，说起来简单，做起来可得细心。

就像做饭一样，每一步都得做好了，最后才能做出美味的菜肴。

要是哪一步没做好，那这道菜可能就不好吃啦！所以啊，大家在做绝缘电阻测量的时候，一定要认真对待，可不能马马虎虎。

你想想，要是因为测量不准确导致出了啥问题，那可就得不偿失了吧。

就像你走路不小心摔了一跤，多疼呀！所以呀，一定要按照步骤来，一步一步稳稳当当的。

这样才能保证测量的准确性，才能让我们的工作、生活更加安全可靠。

大家说是不是这个理儿呀？。

电缆绝缘电阻测试方法电缆绝缘电阻测试是电力行业中非常重要的一项测试工作，它能够有效地检测电缆绝缘的质量和性能，保障电力系统的安全和可靠运行。

下面将介绍电缆绝缘电阻测试的方法和步骤。

首先，进行测试前的准备工作。

在进行电缆绝缘电阻测试之前，需要对测试仪器进行检查和校准，确保测试仪器的准确性和可靠性。

同时，要对测试电缆进行清洁和干燥处理，确保测试的准确性和可靠性。

其次，选择合适的测试仪器和方法。

电缆绝缘电阻测试常用的仪器有绝缘电阻测试仪和绝缘电阻计，测试方法有直流电阻法和交流电阻法。

在选择测试仪器和方法时，需要根据电缆的类型和规格进行合理选择，以确保测试的准确性和可靠性。

然后，进行测试操作。

在进行电缆绝缘电阻测试时，需要按照以下步骤进行操作，首先，将测试仪器连接到被测电缆的两端，确保连接牢固和正确；其次，根据测试仪器的要求设置测试参数，如电压、时间等；然后，启动测试仪器进行测试，记录测试结果；最后，对测试结果进行分析和判读，判断电缆绝缘的质量和性能。

最后，进行测试结果的处理和记录。

在完成电缆绝缘电阻测试后，需要对测试结果进行处理和记录，包括计算测试结果、制作测试报告等。

同时，还需要对测试仪器进行清洁和保养，确保测试仪器的长期可靠使用。

总之，电缆绝缘电阻测试是电力行业中非常重要的一项测试工作，它能够有效地检测电缆绝缘的质量和性能，保障电力系统的安全和可靠运行。

通过合理选择测试仪器和方法，正确进行测试操作，以及对测试结果进行处理和记录，可以确保电缆绝缘电阻测试的准确性和可靠性，为电力系统的安全运行提供有力保障。
