墩身钢筋加工施工技术交底

新建铁路北京至沈阳客运专线施工技术交底纪要JSTJ－7 标段工程项目：墩身钢筋加工编号：记录者：（签字）交底者：（签字）技术负责：（签字）技术部门：（盖章）日期：单位：中铁十六局集团第二工程有限公司京沈客专二工区交底记录工程名称桥梁工程分部（分项）工程墩身交底项目墩身钢筋加工及安装图纸名称、图号京沈施桥-187通桥（2009）4301-I 桥通-02-I、-04、-13、-26交底内容墩身钢筋加工及安装一、钢筋加工墩身钢筋采用型号HRB400的Φ14螺纹钢和型号HPB300的φ10光圆钢筋，墩身钢筋在钢筋加工场加工成半成品，运至现场绑扎，进行钢筋下料时（钢筋详细尺寸详见通桥（2009）4301-I、-II），一定要考虑墩身四周结构主筋受承台内预埋墩身钢筋高度不统一的影响因素。

为保证墩顶钢筋高度一致，墩身外侧竖向结构主筋下料时，顶部弯钩先不设，钢筋下料长度按照预埋最低钢筋高度来计，待钢筋安装到墩顶时再由人工利用小型机具弯曲。

墩身钢筋按规范进行焊接，钢筋搭接必须满足规范要求，钢筋单面焊焊接长度不小于10d，双面焊焊接长度不小于5d，必须达到无假焊、脱焊、烧伤钢筋的现象，焊接完成后必须敲掉药皮，焊缝饱满。

钢筋网片之间采用架立钢筋焊接牢固，做到上下层网格对齐，层间距正确，并确保钢筋的保护层厚度。

施工墩身同时要确保承台施工时预留墩身钢筋长度满足规范要求。

钢筋加工允许偏差序号名称允许偏差（mm）检查方法1 受力钢筋全长±102 弯起钢筋的弯折角度±20尺量3 箍筋内净尺寸±5二、钢筋绑扎绑扎钢筋前核查承台内预埋墩身钢筋的高度是否一致，避免施工过程由于高差悬殊过大导致顶层钢筋网控制不在一个平面上。

墩身钢筋绑扎时，应对承台上预埋墩身钢筋的位置、坡度进行调整，保证预埋墩身钢筋位置符合设计要求。

墩台保护层的垫块采用商品专用等强度垫块，按4个/㎡布置，垫块与钢筋扎紧，按照梅花型布置；钢筋由加工厂倒运到施工现场后各种型号钢筋应该分门别类的放置，底部抄垫枕木或方木避免落地或与泥土混杂在一起，在雨天顶部覆盖雨布防雨，并挂牌标志。

墩身钢筋安全技术交底随着城市化进程的加快和高层建筑的不断增多，墩身钢筋在建筑中扮演着重要的角色。

墩身钢筋是混凝土承重构件中的主要骨架，承担建筑对水平和垂直负荷的压力，因此在建筑工程中，墩身钢筋的安全问题十分重要。

为了保障建筑工程的安全可靠性，现场工程师需要对墩身钢筋的安全技术进行交底。

一、墩身钢筋安装墩身钢筋安装是保障建筑工程安全稳定的基础，明确的施工计划和有效的质量控制非常重要。

1. 施工前的准备在墩身钢筋安装前，需要对施工现场进行充分的准备工作，这包括：•安全检查：对施工现场进行全面检查，确保没有危险和安全隐患；•设备准备：确认所有所需设备已经准备妥当，比如砼泵、卷扬机、登高装备等；•材料准备：确认钢筋和混凝土等施工材料已经准备妥当。

2. 墩身钢筋的安装墩身钢筋的安装需要遵循以下步骤：•布置和切割：首先根据设计要求，按照图纸对钢筋进行布置和切割，确保钢筋长度和数量准确无误；•定位：将钢筋放入预留的构建中，进行定位，确保钢筋的位置和大小符合设计要求；•绑扎：将钢筋进行绑扎，包括水平钢筋和竖向钢筋等。

•记录：记录每根钢筋的型号、长度、数量等信息。

3. 施工注意事项在施工过程中还需要注意以下几点：•检查墩身钢筋的位置和形状是否符合设计要求；•严格按照施工规范进行安装，保证钢筋的质量；•严格控制绑扎的时间和力度，确保墩身钢筋的固定牢靠；•制定详细的墩身钢筋安装计划，并按计划进行施工。

二、墩身钢筋的检查墩身钢筋细节的检查有利于保障混凝土构建的质量，提高工程的可靠性和安全性。

1. 现场验收在安装完成之后，需要进行现场验收，验收的内容包括：•墩身钢筋尺寸：是否符合设计要求；•墩身钢筋节数、型号、重量是否符合要求；•墩身钢筋的安装位置和间距是否符合设计要求。

如果验收结果不合格，需要立即采取措施进行纠正，确保整个安装过程的质量和安全。

2. 隐蔽验收隐蔽验收是在混凝土浇筑之前，对墩身钢筋的检查，通常包括以下步骤：•检查梁柱的底模和支模等钢筋是否已经按照设计要求完成；•确认钢筋质量: 检查钢筋质量不良情况并进行整改；•随时进行质量跟踪：根据验收规范进行验收，记录检查结果并加以评价。

墩身施工的技术交底安全措施墩身施工是在建筑工程中常见的一种施工方式，主要用于支撑和固定地基，确保建筑物的稳固性和安全性。

在进行墩身施工时，必须严格遵守相关的技术规范和安全要求，以确保施工过程中人员的安全和施工质量的可靠性。

以下是一份墩身施工的技术交底，包括相关的安全措施。

一、施工前的准备工作1. 确定施工区域：在开展墩身施工前，必须确定施工的具体区域和范围，并在现场设立明显的警示标志，以警示周边人员注意施工区域。

2. 设计方案：根据工程设计要求，制定详细的施工方案，包括墩身的形状、尺寸和施工工艺等。

3. 建立施工团队：组建专业的施工团队，负责施工过程的管理和操作，要求施工人员具有相关的专业知识和工作经验。

4. 采购材料设备：根据施工方案，采购所需的施工材料和设备，并进行验收，确保其质量符合要求。

二、现场施工安全措施1. 安全防护措施：在施工现场设置合理的安全防护措施，如设置围挡、警示标志、安全警示灯等，确保施工现场的安全。

2. 人员安全措施：施工现场必须配备专职的安全员，负责监督和管理施工现场的安全工作。

施工人员必须佩戴个人防护装备，并按照规定进行安全培训。

3. 动火作业安全：如需要进行动火作业，必须按照相关规定进行审批，并采取相应的安全措施，如设置防火阀、提前清理周围易燃物等。

4. 施工设备安全措施：所有施工设备必须符合安全要求，并进行定期检修和维护，杜绝设备故障对施工过程的影响。

5. 废弃物处理：施工过程中产生的废弃物必须定期清理，并符合相关的环境保护要求，防止废弃物对周围环境造成污染。

三、施工过程的安全控制1. 墩身施工过程中，必须按照设计要求控制施工高度和墩体的垂直度，避免出现倾斜或不稳的情况，确保施工质量。

2. 制定墩身的施工工艺流程，包括摸墩、钢筋绑扎、混凝土浇筑等步骤，确保施工过程的顺利进行。

3. 施工过程中，必须定时检查施工现场的安全，如检查工作平台的稳固性、脚手架的牢固性等，及时发现并处理问题。

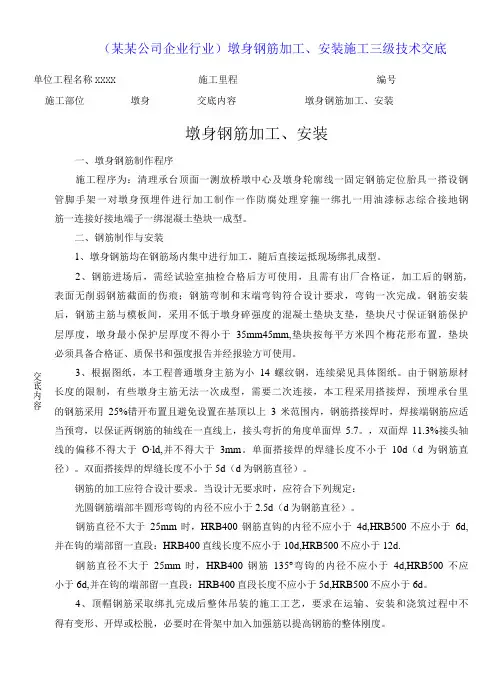

（某某公司企业行业）墩身钢筋加工、安装施工三级技术交底施工部位墩身交底内容墩身钢筋加工、安装墩身钢筋加工、安装一、墩身钢筋制作程序施工程序为：清理承台顶面一测放桥墩中心及墩身轮廓线一固定钢筋定位胎具一搭设钢 管脚手架一对墩身预埋件进行加工制作一作防腐处理穿箍一绑扎一用油漆标志综合接地钢 筋一连接好接地端子一绑混凝土垫块一成型。

二、钢筋制作与安装1、墩身钢筋均在钢筋场内集中进行加工，随后直接运抵现场绑扎成型。

2、钢筋进场后，需经试验室抽检合格后方可使用，且需有出厂合格证，加工后的钢筋,表面无削弱钢筋截面的伤痕；钢筋弯制和末端弯钩符合设计要求，弯钩一次完成。

钢筋安装 后，钢筋主筋与模板间，采用不低于墩身碎强度的混凝土垫块支垫，垫块尺寸保证钢筋保护 层厚度，墩身最小保护层厚度不得小于35mm45mm,垫块按每平方米四个梅花形布置，垫块 必须具备合格证、质保书和强度报告并经报验方可使用。

3、根据图纸，本工程普通墩身主筋为小14螺纹钢，连续梁见具体图纸。

由于钢筋原材长度的限制，有些墩身主筋无法一次成型，需要二次连接，本工程采用搭接焊，预埋承台里 的钢筋采用25%错开布置且避免设置在基顶以上3米范围内，钢筋搭接焊时，焊接端钢筋应适 当预弯，以保证两钢筋的轴线在一直线上，接头弯折的角度单面焊5.7。

，双面焊11.3%接头轴 线的偏移不得大于O∙ld,并不得大于3mm 。

单面搭接焊的焊缝长度不小于10d （d 为钢筋直 径）。

双面搭接焊的焊缝长度不小于5d （d 为钢筋直径）。

钢筋的加工应符合设计要求。

当设计无要求时，应符合下列规定： 光圆钢筋端部半圆形弯钩的内径不应小于2.5d （d 为钢筋直径）。

钢筋直径不大于25mm 时，HRB400钢筋直钩的内径不应小于4d,HRB500不应小于6d, 并在钩的端部留一直段：HRB400直线长度不应小于10d,HRB500不应小于12d.钢筋直径不大于25mm 时，HRB400钢筋135°弯钩的内径不应小于4d,HRB500不应 小于6d,并在钩的端部留一直段：HRB400直段长度不应小于5d,HRB500不应小于6d 。

技术交底书工程名称：桥涵工程工程里程：DK93+847-DK112+663编制单位：工程部接收单位：工程项目：墩身钢筋工程交底时间：交底内容：墩身钢筋加工及安装:一、原材料检验钢筋须按不同规格、等级、牌号及生产厂家分批验收，分别堆放，不得混杂，立牌以便识别。

钢筋应具有出厂质量证明书，使用前需按规范要求抽检，符合规范要求的方能使用到工程中。

钢筋在运输、储存的过程中，应防止锈蚀、污染和避免压弯。

装卸钢筋时不得从高处抛掷；钢筋宜堆置在钢筋加工厂内，架空离地不得少于30cm，并分类设立标牌。

二、钢筋加工1 钢筋的矫直（1）、盘条（Ⅰ级）钢筋用电动卷扬拉直，伸长率控制在2％以内；Ⅱ级、Ⅲ级钢筋冷拉率不宜大于1％。

（2）、粗钢筋可以手动调直或机械调直，调直时注意防止击伤钢筋。

（3）、调直后的钢筋无局部曲折，钢筋表面不应有消弱截面的伤痕。

2 钢筋的除锈、除污钢筋表面洁净，表面油污、铁锈应在成型前清除干净。

轻微锈污可采用钢丝刷除锈，铁锈特重时严禁使用。

3 钢筋的配料（1）、钢筋弯钩成型a、Ⅰ级钢筋的末端需要作180°弯钩，其弯曲半径D不小于钢筋直径的2.5倍，平直长度不小于钢筋直径的3倍。

每个弯钩增长量为6.25d。

b、Ⅱ、Ⅲ钢筋末端作90°或135°弯折时，钢筋弯曲直径DⅡ级钢筋不小于4倍直径d，Ⅲ级钢筋不小于钢筋直径d的5倍。

平直段长度按设计要求，设计无规定时为3倍的直径。

c、弯起钢筋的弯起直径D不应小于钢筋直径d的5倍，一般弯折角度为45°。

（其中d为钢筋直径）（2）、配料长度钢筋配料长度按设计图纸及单项工程的技术交底为依据，配好料后编制加工任务单，按任务单班组加工。

a、主筋（a）、搭接配料长度=直段长度＋斜段长度＋弯钩增加长度＋搭接长度（b）、无搭接配料长度=直段长度＋斜段长度＋弯钩增加长度以上两式中直段长度从弯钩的切点即设计的钢筋端点算。

b、箍筋配料长度＝箍筋周长＋弯钩增加长度（3）、钢筋画线根据配料长度和钢筋设计形状在工作平台上进行画线，画线应从钢筋中间开始向两端进行，根据设计的各段尺寸（考虑弯曲伸长量将各弯曲点位置用石笔画出）。

一、交底目的为确保墩身钢筋施工过程中的安全，提高施工质量，防止事故发生，特进行本次安全技术交底。

二、交底内容1. 适用范围本交底适用于墩身钢筋的施工全过程，包括钢筋加工、绑扎、安装等环节。

2. 施工人员要求（1）施工人员必须具备相应的资质，且经过专业培训，熟悉墩身钢筋施工技术。

（2）施工人员应具备安全意识，严格遵守操作规程，确保自身和他人的安全。

3. 施工现场安全管理（1）施工现场应设置明显的安全警示标志，如：“禁止通行”、“高空作业”等。

（2）施工人员进入现场必须佩戴安全帽，高空作业人员必须系好安全带。

（3）施工现场应配备必要的消防器材，如灭火器、消防沙等。

4. 钢筋加工（1）钢筋加工前，应对加工设备进行检查，确保设备运行正常。

（2）加工钢筋时，操作人员应穿戴防护用品，如手套、眼镜等。

（3）加工过程中，应保持工作区域整洁，避免钢筋屑等杂物堆积。

5. 钢筋绑扎（1）绑扎钢筋前，应检查钢筋的规格、长度、形状是否符合设计要求。

（2）绑扎过程中，应确保钢筋位置准确，间距均匀，不得出现交叉、重叠现象。

（3）绑扎时，应使用专用的绑扎工具，如铁丝、钢筋钩等。

6. 钢筋安装（1）安装钢筋前，应检查钢筋的规格、长度、形状是否符合设计要求。

（2）安装过程中，应确保钢筋位置准确，间距均匀，不得出现交叉、重叠现象。

（3）安装完成后，应进行自检，确认无误后，方可进行后续施工。

7. 施工用电安全（1）施工现场用电设备必须符合国家标准，并定期进行检查、维护。

（2）施工人员应熟悉用电安全知识，严格遵守操作规程。

（3）施工现场应设置漏电保护器，确保用电安全。

8. 环境保护（1）施工过程中，应采取措施减少噪音、粉尘等污染。

（2）施工结束后，应及时清理施工现场，确保环境卫生。

三、交底时间本次安全技术交底时间为：____年____月____日。

四、交底人本次安全技术交底人为：____（部门）____（姓名）。

五、注意事项1. 施工过程中，如发现安全隐患，应立即停止施工，及时上报，并采取相应措施进行处理。

墩身施工技术交底引言概述:墩身在桥梁建设中具有重要的作用，其质量和稳定性对整个桥梁的安全和性能起着决定性的影响。

因此，在施工过程中，墩身施工技术的交底非常关键。

本文将详细介绍墩身施工技术交底的内容，包括墩身施工前准备、施工步骤、施工工艺要求、监控控制等方面的内容。

正文内容:一、墩身施工前准备1.设计图纸阅读与理解：施工人员应详细阅读和理解设计图纸，并与设计师进行沟通，确保对墩身结构的要求和设计意图有清晰的理解。

2.施工材料的准备：根据设计要求和工期，提前准备好所需的施工材料，包括钢筋、混凝土、模板等材料，并进行质量检验。

3.施工机械设备的调查和选择：根据施工需要，调查所需的机械设备，并选择合适的设备进行墩身施工。

二、施工步骤1.基坑开挖：根据设计要求和基础施工图纸，进行墩身基坑的开挖工作，包括土方开挖和土方处理。

2.墩身基础施工：根据基础图纸，进行基础的铺设和施工，包括打桩、浇筑基础梁等工作。

3.墩身立柱的施工：根据设计要求和施工图纸，进行墩身立柱的钢筋绑扎、模板安装和混凝土浇筑等工作。

4.墩身横梁的施工：根据设计要求和施工图纸，进行墩身横梁的制作、调整和安装等工作。

5.墩身施工的其他步骤：包括墩身板组合、横梁板面铺设等。

三、施工工艺要求1.施工作业面的准备：施工场地应保持清洁，作业面应平整、坚实，并按照施工设计要求进行标定和标高测量。

2.模板安装：模板应具有足够的强度和刚性，安装时应保证平整度和垂直度的要求，并采取适当的支撑和定位措施。

3.钢筋绑扎：墩身立柱和横梁的钢筋绑扎应符合设计和规范的要求，钢筋的直径、间距和受力位置等应准确无误。

4.混凝土浇筑：混凝土浇筑前，应进行相应的试块试验和检查，确保混凝土的质量和工作性能符合要求，并采取合适的浇筑方式和浇筑速度。

5.其他工艺要求：如抹灰、防水等。

四、监控控制1.施工过程的监控：对墩身施工过程进行实时监控，包括施工质量、施工进度、施工安全等方面。

2.施工质量的控制：采用合适的检测方法和仪器对施工质量进行检测和控制，确保墩身的尺寸、形状、强度等符合设计要求。

墩身施工方案技术交底施工方案在桥梁工程中扮演着至关重要的角色，特别是在墩身施工中更是如此。

本文将就墩身施工方案的技术交底进行详细讨论，以确保施工的顺利进行。

一、施工前准备1. 工程概况在进行施工之前，首先要了解工程的基本情况，包括工程地点、工程概况、设计要求等，以便有针对性地制定施工方案。

2. 人员组织制定清晰的人员组织架构图，明确各个岗位的责任和任务分工，确保施工人员的合理配备。

3. 设备准备检查施工所需的设备和工具，并进行调试和维护，确保设备的正常运行。

二、施工流程1. 地基处理在进行墩身施工之前，必须对地基进行处理，包括挖土、夯实等，以确保地基的承载能力。

2. 模板安装根据设计要求，制作和安装好墩身的模板，确保其准确度和稳定性。

3. 钢筋加固按照设计要求，在模板内设置和固定好钢筋，确保墩身的受力性能。

4. 混凝土浇筑在所有准备工作就绪后，进行混凝土的浇筑，注意控制浇筑质量和速度，确保混凝土的均匀和牢固。

三、施工质量控制1. 检测手段在施工过程中，需要借助各种检测手段，对施工质量进行监控和评估，确保施工的合格性。

2. 质量管理建立健全的质量管理体系，对施工过程中的每一个环节进行严格把控，确保施工质量达到设计要求。

四、安全生产1. 安全教育对施工人员进行安全培训和教育，提高其安全意识和应急能力，确保施工现场的安全生产。

2. 审查监管加强对施工现场的审查和监管，及时发现并处理安全隐患，确保施工过程中的安全性。

五、施工总结墩身施工是桥梁工程中一个至关重要的环节，对施工方案的技术交底至关重要。

只有严格按照标准和要求进行施工，才能确保工程的质量和安全。

希望施工单位能够重视墩身施工方案的技术交底，做好每一个环节，确保工程的顺利进行。

以上就是关于墩身施工方案技术交底的内容，希望可以对相关工程人员提供一些参考和帮助。
