第2节 串、并联电路中电压的规律 课件(22张PPT)

第2节 串、并联电路中电压的规律 课件(22张PPT)

公式：U=U1+U2
(2)总结：并联电压规律 并联电路中，各支路电压相等，都等于并 联总电压（电源电压）。
公式：U=U1=U2
注:并联电路中，不管什么电灯,电灯两端 的电压一定相等。
1、并联电路中，各支路电压相等。 2、串联电路中，总电压（电源电压）等于
各部分电路电压之和。
知识与技能
1.通过探究式实验，得出串联电路中电流的规律，学习科学探究的 方法.
2.在实验过程中，巩固连接电路的训练.
学
3.正确使用电流表，识记使用规则.
习
1.通过观察和实验，探究串联电路中电流的规律，提高学生对问题
目 过程与方法 的探究能力.
标
2.通过学习和实验，培养学生动手操作能力.
3.通过对实验结论的归纳和总结，培养学生概括能力和语言表达能
力 情感、态度 1.通过教师、学生的双边教学活动，激发学生的学习兴趣，培养学 与价值观 生热爱科学，主动参与、乐于探究的精神.
2.在实验过程中，进一步培养学生严谨的科学态度和与其他同学的
协作精神.
重点： 探究串联、并联电路中电压的规律
难点： 设计实验、如何观察，如何分析，得出结论
【课前准备】
电压表1只、3组规格不同的小灯 泡2只、3组规格相同的小灯泡2只、 电池组、开关、导线若干等。多媒 体课件
复习：（1）画出由两个灯泡组成的串、并联电路的电路图。
（2）请大家观察一下，这两个电路中都有哪些元件？这些灯泡是什
么连接方式？
串、并联电路中电流有什么规律？
S
L1
L2
L1
L2
导入：在串联电路中（如图）， 根据电路图分析L1和L2两用灯泡 及电源两端的电压有什么关系？
人教版物理初三年级九年级上册 串联和并联 【教学课件PPT】

人教版物理初三年级九年级上册 串联和并联 【教学课件PPT】


一只开关可控制各用电器工作， 且与开关位置无关
连接特点
各用电器（包括跟用电器相连开 关）各自接在电路两点之间
并
联
工作特点
电
路
某一条支路断开时，其他支路上 用电器照常工作
开关控制 特点
干路上开关可以控制所有用电器， 而支路上开关只能控制所在支路 上用电器
例 如果电路中有两个用电器,下列说法中正确是 （C） A. 闭合开关S后,两灯同时亮一定是串联 B. 闭合开关S后,两灯同时亮一定是并联 C. 闭合开关S后,两灯同时亮可能是并联,也可能是
人教版 九年级 物理 上册
第十五章 电流和电路 第3节 串联和并联
2021/10/7
1
当你打开冰箱门时,你会看到什么现象?冰箱内灯 泡发光,压缩机一定在工作吗?灯泡和压缩机工作是否 互相影响呢?另外,家里电灯和开关之间是如何连接? 教室里日光灯是如何连接?
2. 能说出生活、生产中采用简单串联或并联电 路实例，培养观察能力。
（D ）
A
B
C
D
基础巩固题
1. 如图所示，当开关S闭合时，灯泡L1与L2组成串 联电路是（ A）
L1 L2 S
L1 S
L2
A
B
C
L1
L2
S
D
基础巩固题
2. 驾驶摩托车时,无论是捏前刹还是踩后刹,车尾左右 两侧刹车灯均同时发光以提醒他人。据此,小明设计 了一个模拟刹车电路,前后刹各相当于一个开关,刹车 时开关闭合。下图中符合要求电路是( ) D
例 如图所示电路中，要让L1、 S2
S1
L2串联，需要闭合开关___S_2___，
断开开关___S_1_、_S_3__；要让L1、 S3 L2并联，需要闭合开关__S_1、__S_3 __，
新人教版九年级物理全册教学课件15.3《串联和并联》(共23张PPT)

新人教版九年级物理全册教学课件15.3《串联和并联》(共23张PPT)


＋ －
＋ －
L2
L1
研究一下串联电路
首先连接好串联电路
1.闭合、断开开关观察两个小 灯泡的发光情况。
2.闭合开关，断开其中一个小 灯泡，观察另一个小灯泡能 否发光。
3.改变开关的位置，再闭合、 断开开关，观察两个小灯泡的 发光情况。
串联电路的特点：
①连接特点：元件逐个顺次的连接； ②电流路径：只有一条； ③开关：一个开关可以控制所有的
课堂巩固
1、下列属于并联电路的是（ D ）
课堂巩固
2、有三盏电灯，想把它们连接在一个电路中，要 求每盏电灯工作时都不影响别的电灯，它们之间应
该（ 并 ）联。
3、如果电路中的两个用电器，闭合开关后，两灯
同时亮，下列说法正确的是（ C ）
A、两灯一定是串联。 B、两灯一定是并联。 C、两灯可能是串联，也可能并联。 D、条件不足，无法判断。
用电器，开关的位置对它的制作用 没有影响；
④各用电器工作时：互相干扰，任
意一个用电器不工作，其他用电 器都不工作。
L1
．L2
．a
干 路
支路
干 路
＋
支路
干
－
路
干
L1
路
． ． b
支路
a
L2
支路
我们再来研究一下并联电路
１.闭合、断开开关S、S1、S2，观察两个小灯泡 的工作情况。
２.闭合所有开关，拧去其中一个小灯泡，观察 另一个小灯泡能否发光。
串联和并联
引入新课
如图：将两个小灯泡 入电电路中，应该怎 样连接 ？

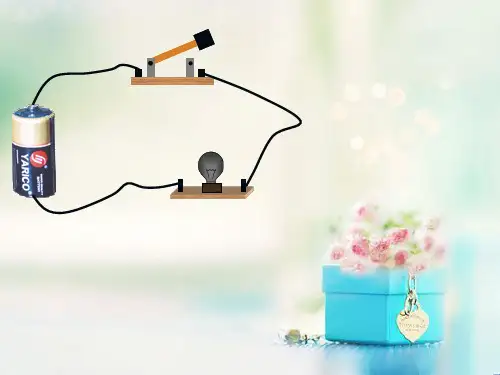

电路元件：
L1
L2
注意：任何情况下都不允许不经过用电 器而把电源的两端直接连在一起！
《串联和并联》教学课件36 人教版

《串联和并联》教学课件36 人教版

的电路是 （ D）
A
B
C
D
85.每一年，我都更加相信生命的浪费是在于：我们没有献出爱，我们没有使用力量，我们表现出自私的谨慎，不去冒险，避开痛苦，也失去了快乐。――[约翰·B·塔布] 86.微笑，昂首阔步，作深呼吸，嘴里哼着歌儿。倘使你不会唱歌，吹吹口哨或用鼻子哼一哼也可。如此一来，你想让自己烦恼都不可能。――[戴尔·卡内基]
串联电路特点 两 灯 泡 都
亮
串联电路特点
观察2：当调 换开关 S 的 位置时，两 个灯泡有什
么变化？
串联电路特点
调换开 关位置 后，两
灯都
亮
串联电路知识结构方框图
连接特点
依次逐个相连，无分支.
串
联
工作特点
电
路
开关的 控制特点
各用电器工作有关联： 任意一个用电器不工 作，其他用电器均停 止工作.
126.在寒冷中颤抖过的人倍觉太阳的温暖，经历过各种人生烦恼的人，才懂得生命的珍贵。――[怀特曼] 127.一般的伟人总是让身边的人感到渺小；但真正的伟人却能让身边的人认为自己很伟大。――[G.K.Chesteron]
128.医生知道的事如此的少，他们的收费却是如此的高。――[马克吐温] 129.问题不在于：一个人能够轻蔑、藐视或批评什么，而是在于：他能够喜爱、看重以及欣赏什么。――[约翰·鲁斯金]
一只开关可控制各用 电器工作，且与开关 的位置无关.
并联电路的定义 实验演示：
S S1 L1 S2 L2
如左图：把
两只灯泡并列地 接在电路中，并 各自安装一个开 关.像这样把元件 并列地连接起来 的电路，称并联 电路.
并联电路的特点
S S1 L1 S2 L2
观察：
人教版九年级物理《串联和并联》教学课件

人教版九年级物理《串联和并联》教学课件

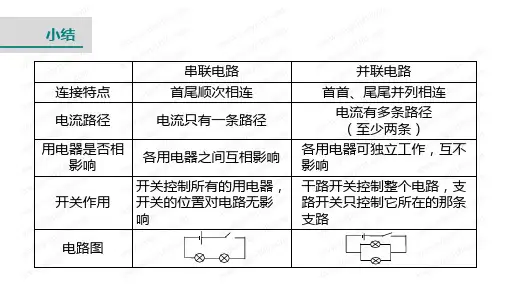

小结
连接特点 电流路径 用电器是否相
影响
开关作用
串联电路 首尾顺次相连
电流只有一条路径
各用电器之间互相影响
开关控制所有的用电器， 开关的位置对电路无影 响
并联电路
首首、尾尾并列相连
电流有多条路径 （至少两条）
各用电器可独立工作，互不 影响
干路开关控制整个电路，支 路开关只控制它所在的那条 支路
电路图
病房呼叫电路
点击开关 播放动画
练一练 抽油烟机装有照明灯和排气扇（排气扇中，电动机的符号是M.使用中， 有时需要它们单独工作，有时需要它们同时工作.如图所示的四个电路 中，你认为符合上述要求的是（ A ）
课堂小结
串 联 和 并 联
定义
串联电路
特点
定义
并联电路
特点
生活中的电路
电路识别 电路设计
随堂训练
例题 在如图所示的电路中，两个灯泡组成并联电路的是（ B ）
串联
√
串联
短路
B图中两盏灯都能独立工作，互不影响，它们各自都能与电源构成通路，所 以是并联电路。
练一练
如图所示的四个电路图中，开关闭合时，三盏灯属于并联关系的是（ A ）
L1
L2
L3 S
L1 L2 S
L3
L1 L2
S
L3
L1 L2
S
L3
3．开关闭合后，会出现什么情况？改一根线，使它成为并 联电路。
4.给你下列器材：一只红灯泡、一只绿灯泡、一只电铃、一个电池组、 两只开关S1和S2、若干条导线，请按要求设计一个报警器的电路。要 求是：合上开关S1时，绿灯亮，表示平安；合上开关S2时，电铃响同 时红灯亮，表示有情况.请你根据上述要求在下列虚线框中画出电路图。
串联与并联电路中小学PPT教学课件

串联与并联电路中小学PPT教学课件


探究 问题
泡，开关位置不同，控制效 果是否相同？
猜想
串联电路中 一个灯坏了 会不会影响 另一个灯？
并联电路中开 关控制几个灯 泡，开关位置 不同，控制效 果是否相同？
并联电路中一 个灯坏了会不 会影响另一个 灯？
实验 设计
实验
学生完成
操作
观察现象！
归纳 结论
取下一个灯泡
取下一个灯泡
学生完成 观察现象！
学生完成 观察现象！
学生完成 观察现象！
2 探究串联、并联电路的特点
串联电路
并联电路
串联电路中开关控制几个灯
探究 问题
泡，开关位置不同，控制效 果是否相同？
猜想
串联电路中 一个灯坏了 会不会影响 另一个灯？
并联电路中开 关控制几个灯 泡，开关位置 不同，控制效 果是否相同？
并联电路中一 个灯坏了会不 会影响另一个 灯？
的原因。每一盏小彩灯灯丝R1与一电阻丝R2并联，且R2大于R１.
R1
R1
R1
R2
R2
R2
小结
• 串联、并联的定义 • 串联电路、并联电路的特点 • 串联、并联在生活中的应用
课外实验
电冰箱内有由带动电动机的压缩 机和用于箱内照明的小灯泡,请实验 观察它们是如何连接的?
