常用的RFID标签可以分成低频高频超高频有源一、低频(从125KHz到134KHz)其实RFID技术首先在低频得到广泛的应用和推广。
该频率主要是通过电感耦合的方式进行工作，也就是在读写器线圈和RFID标签线圈间存在着变压器耦合作用。
通过读写器交变场的作用在天线中感应的电压被整流，可作供电电压使用。
磁场区域能够很好的被定义，但是场强下降的太快。
特性：1、工作在低频的读卡器的一般工作频率从120KHz到134KHz，TI 的工作频率为134.2KHz。
该频段的波长大约为2500m。
2、除了金属材料影响外，一般低频能够穿过任意材料的物品而不降低它的读取距离。
3、工作在低频的读写器在全球没有任何特殊的许可限制。
4、低频产品有不同的封装形式。
好的封装形式就是价格太贵，但是有10年以上的使用寿命。
5、虽然该频率的磁场区域下降很快，但是能够产生相对均匀的读写区域。
6、相对于其他频段的RFID读写器，该频段数据传输速度比较慢。
7、读卡器的价格相对与其他频段来说要贵。
主要应用：1、畜牧业动物的管理系统》》》一般用耳标形式2、汽车防盗和无钥匙开门系统的应用》》》》一般标签做到系统里3、马拉松赛跑系统的应用》》》一般用手环或脚环4、自动停车场收费和车辆管理系统》》》一般用卡片式的5、自动加油系统的应用》》》》一般标签做到系统里6、酒店门锁系统的应用》》》》一般标签做到系统里7、门禁和安全管理系统》》》》一般用卡片式的符合的国际标准：a) ISO 11784 RFID畜牧业的应用－编码结构b) ISO 11785 RFID畜牧业的应用－技术理论c) ISO 14223-1 RFID畜牧业的应用－空气接口d) ISO 14223-2 RFID畜牧业的应用－协议定义e) ISO 18000-2 定义低频的物理层、防冲撞和通讯协议f) DIN 30745 主要是欧洲对垃圾管理应用定义的标准二、高频(工作频率为13。
56MHz)在该频率的读卡器不再需要线圈进行绕制，可以通过蚀刻印刷的方式制作天线。
电子标签工作原理电子标签（Electronic Tag），也被称为射频识别标签（Radio Frequency Identification, RFID），是一种无线通信技术，用于识别并跟踪物体。
它由一个微芯片和一个天线组成，通过无线电波与读写器进行通信。
电子标签的工作原理可以分为三个主要步骤：读取、存储和传输。
1. 读取当读写器发送无线电波信号到电子标签附近时，电子标签的天线会接收到这个信号。
电子标签中的微芯片会从接收到的信号中提取能量，然后开始工作。
这个过程称为感应。
2. 存储电子标签中的微芯片内部包含有一个存储器，用于存储物体的相关信息，如产品序列号、生产日期等。
当电子标签感应到读写器发出的信号后，微芯片会将存储器中的信息发送给读写器。
3. 传输微芯片将存储器中的信息通过调制的方式转换成无线电波信号，并通过电子标签的天线传输给读写器。
读写器接收到这个信号后，会将其解码并将相关信息传输到计算机系统中进行处理。
电子标签的工作原理基于无线电频率的通信。
读写器产生的无线电波信号通过天线传输到电子标签，电子标签从中提取能量并进行工作。
通过这种方式，电子标签可以在不需要直接接触的情况下与读写器进行通信，实现物体的追踪和识别。
电子标签的应用非常广泛。
在物流和供应链管理中，电子标签可以用于追踪物品的运输和存储情况，提高物流效率。
在零售业中，电子标签可以用于商品的库存管理和防盗。
在智能交通系统中，电子标签可以用于车辆的自动识别和收费。
此外，电子标签还可以应用于动物识别、医疗保健、图书馆管理等领域。
总结一下，电子标签的工作原理是通过无线电波进行通信，读写器发送信号给电子标签，电子标签感应到信号后，从存储器中读取相关信息，并将其通过无线电波传输给读写器。
电子标签的工作原理使得物体的追踪和识别变得更加便捷和高效。
rfid电子标签系统RFID (Radio Frequency Identification)标签俗称电子标签，也称应答器(tag, transponder),它是是一种利用射频通信实现的非接触式自动识不技术(通称RFID技术)。
RFID标签具有体积小、容量大、寿命长、可重复使用等特点，可支持快速读写、非可视识不、移动识不、多目标识不、定位及长期跟踪治理。
最差不多的电子标签系统由三部分组成：标签(Tag):由耦合元件及芯片组成,每个标签具有唯独的电子编码,高容量电子标签有用户可写入的储备空间，附着在物体上标识目标对象；阅读器(Reader):读取(有时还能够写入)标签信息的軽，可设计为手持式或固定式；天线(Antenna)在标签和读取器间传递竝信号。
数据储备：与传统形式的标签相比，容量更大(lbit—1024bit), 数据可随时更新，可读写。
读写速度：与条码相比,无须直线对准扫描，读写速度更快，可多目标识不、运动识不。
超高频标签的工作频率在860MHZ—960MHZ之间，可分为有源标签与无源标签两类。
工作时，射频标签位于阅读器天线辐射场的远场区内，标签与阅读器之间的耦合方式为电磁耦合方式，阅读器天线辐射为无源标签提供射频能量，将无源标签唤醒，相应的射频识不系统阅读距离一样大于1米，典型情形为4米一一6米，最大可达10米以上。
电子标签的特性数据储备：与传统形式的标签相比，容量更大。
（lbit—1024bit）,数据可随时更新，可读写读写速度：与条码相比,无须直线对准扫描，读写速度更快，可多目标识不、运动识不。
使用方便：体积小，容易封装，能够嵌入产品内。
安全：专用芯片、序列号惟一、专门难复制。
耐用：无机械故障、寿命长、抗恶劣环境。
RFID射频识不是一种非接触式的口动识不技术,它通过射频信号自动识不目标对象并猎取相关数据，识不工作无须人工干预，可工作于各种恶劣环境。
RFID技术可识不高速运动物体并可同时识不多个标签，操作快捷方便。

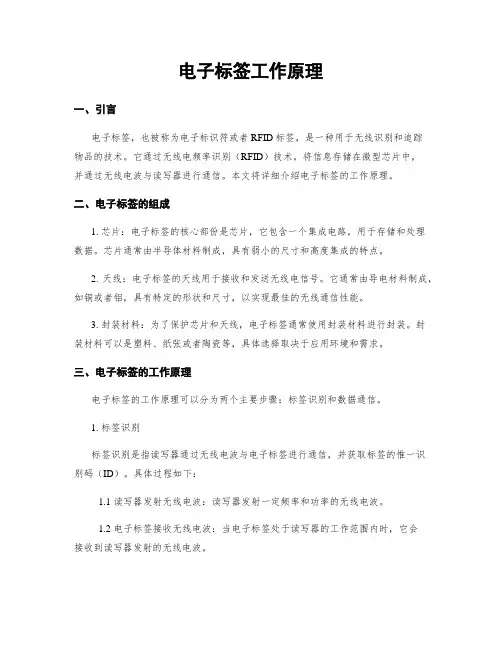

电子标签工作原理一、引言电子标签，也被称为电子标识符或者RFID标签，是一种用于无线识别和追踪物品的技术。
它通过无线电频率识别（RFID）技术，将信息存储在微型芯片中，并通过无线电波与读写器进行通信。
本文将详细介绍电子标签的工作原理。
二、电子标签的组成1. 芯片：电子标签的核心部份是芯片，它包含一个集成电路，用于存储和处理数据。
芯片通常由半导体材料制成，具有弱小的尺寸和高度集成的特点。
2. 天线：电子标签的天线用于接收和发送无线电信号。
它通常由导电材料制成，如铜或者铝，具有特定的形状和尺寸，以实现最佳的无线通信性能。
3. 封装材料：为了保护芯片和天线，电子标签通常使用封装材料进行封装。
封装材料可以是塑料、纸张或者陶瓷等，具体选择取决于应用环境和需求。
三、电子标签的工作原理电子标签的工作原理可以分为两个主要步骤：标签识别和数据通信。
1. 标签识别标签识别是指读写器通过无线电波与电子标签进行通信，并获取标签的惟一识别码（ID）。
具体过程如下：1.1 读写器发射无线电波：读写器发射一定频率和功率的无线电波。
1.2 电子标签接收无线电波：当电子标签处于读写器的工作范围内时，它会接收到读写器发射的无线电波。
1.3 电子标签激活并回应：电子标签接收到无线电波后，芯片内的天线会接收到无线电波的能量，从而激活芯片。
激活后，芯片会将存储在其中的惟一识别码发送回读写器。
1.4 读写器接收标签回应：读写器接收到电子标签发送的惟一识别码，并将其解码为可读的数据，以便进一步处理和使用。
2. 数据通信数据通信是指读写器与电子标签之间进行数据交换和传输。
具体过程如下：2.1 读写器发送指令：读写器发送一条指令给电子标签，要求标签执行特定的操作，如读取数据、写入数据等。
2.2 电子标签接收指令：电子标签接收到读写器发送的指令，并解析指令内容。
2.3 电子标签执行指令：根据读写器发送的指令，电子标签执行相应的操作，如读取存储的数据、写入新的数据等。
rfid电子标签系统RFID（Radio Frequency Identification）标签俗称电子标签，也称应答器（tag, transponder），它是是一种利用射频通信实现的非接触式自动识不技术（通称RFID技术）。
RFID标签具有体积小、容量大、寿命长、可重复使用等特点，可支持快速读写、非可视识不、移动识不、多目标识不、定位及长期跟踪治理。
最差不多的电子标签系统由三部分组成：标签(Tag)：由耦合元件及芯片组成，每个标签具有唯独的电子编码，高容量电子标签有用户可写入的储备空间，附着在物体上标识目标对象；阅读器(Reader)：读取(有时还能够写入)标签信息的设备，可设计为手持式或固定式；天线(Antenna)在标签和读取器间传递射频信号。
数据储备：与传统形式的标签相比，容量更大(1bit—1024bit)，数据可随时更新，可读写。
读写速度：与条码相比，无须直线对准扫描，读写速度更快，可多目标识不、运动识不。
超高频标签的工作频率在860MHZ—960MHZ之间，可分为有源标签与无源标签两类。
工作时，射频标签位于阅读器天线辐射场的远场区内，标签与阅读器之间的耦合方式为电磁耦合方式，阅读器天线辐射为无源标签提供射频能量，将无源标签唤醒，相应的射频识不系统阅读距离一样大于1米，典型情形为4米——6米，最大可达10米以上。
电子标签的特性数据储备：与传统形式的标签相比，容量更大。
(1bit—1024bit)，数据可随时更新，可读写读写速度：与条码相比，无须直线对准扫描，读写速度更快，可多目标识不、运动识不。
使用方便：体积小，容易封装，能够嵌入产品内。
安全：专用芯片、序列号惟一、专门难复制。
耐用：无机械故障、寿命长、抗恶劣环境。
RFID射频识不是一种非接触式的自动识不技术，它通过射频信号自动识不目标对象并猎取相关数据，识不工作无须人工干预，可工作于各种恶劣环境。
RFID技术可识不高速运动物体并可同时识不多个标签，操作快捷方便。
RFID（Radio Frequency Identification）即无线射频识别系统，也称为无线IC标签、电子标签、感应式电子芯片、感应卡、非接触卡等。
它是一种透过无线电波来达到非接触的资料存取的技术，可透过无线通讯结合资料存取技术，连结背后的资料库系统，形成一个庞大且串连在一起的系统。
其系统的基本组件包括RFID电子标签、RFID读写器和天线。
其中天线是一种以电磁波形式把无线电收发机的射频信号功率接收或辐射出去的装置。
RFID系统的工作流程阅读器通过发射天线发送一定频率的射频信号，当射频卡进入发射天线的工作区域时产生感应电流，射频卡获得能量被激活；射频卡将自身编码等信息通过卡内的内置天线发送出去：系统接收天线接收到的从射频卡发送来的载波信号，经天线调节器传送到阅读器，阅读器对接收的信号进行解调和解码，然后送到后台主系统进行相关处理；主系统根据逻辑运算判断该卡的合法性，针对不同设定做出相应的处理和控制，发出指令信号控制执行机构动作。
RFID电子标签的制作工艺电子标签的外观看似简单，其实设计以及调试还是比较烦琐，目前还不能形成一步到位的设计，特别是标签天线的设计以及配合芯片后的进一步性能优化，必须经过反复多次的调整；生产过程也比较繁多，各工艺环节也必须严格控制，才能使成品标签满足设计要求和客户使用需要。
那么如何使用现有设备制作RFID标签呢？下面介绍几种方法：1．湿式嵌入法在这个工作流程中，先在标签面材上印刷图像，然后剥离标签底纸。
通过标签面材背面的胶黏剂。
湿式内嵌(由于内嵌上涂布有胶黏剂，并使用剥离底纸，所以被称为湿式内嵌)可以被固定在标签面材的背面。
然后再把标签面材与底纸层合。
经过模切、收卷、排废，完成RFID标签的加工。
2．干式嵌入法干式嵌入法需要很精确的嵌入系统。
在此工作流程中，标签图像先印刷到标签面材上。
然后将标签底纸剥离。
利用一个伺服驱动的裁切辊。
把干式内嵌(由于内嵌上没有涂布胶黏剂。
电子标签工作原理电子标签，也被称为无线射频识别（RFID）标签，是一种用于无线通信和识别的小型装置。
它由一个芯片和一个天线组成，能够存储和传输数据。
电子标签的工作原理基于射频信号的传输和接收。
工作原理概述：1. 电子标签内部芯片存储数据：电子标签的芯片内部存储着一些特定的数据，例如产品编码、序列号等信息。
这些数据可以在需要的时候被读取或写入。
2. 电子标签与读写器之间的通信：电子标签通过内部的天线接收来自读写器（也称为RFID读取器）发送的射频信号。
读写器通过射频信号与电子标签进行通信，读取或写入标签中的数据。
3. 射频信号的传输和接收：读写器通过发射射频信号，将能量传输给电子标签，激活标签芯片。
电子标签接收到射频信号后，将能量转换为电力，用于激活芯片内部电路。
4. 数据的读取和写入：一旦电子标签被激活，读写器可以发送指令给标签，读取或写入标签内部存储的数据。
标签通过射频信号将数据传输给读写器，读写器可以解析和处理这些数据。
具体工作原理：1. 激活和供电：当读写器发射射频信号时，电子标签天线接收到信号并将其转换为电能，以激活芯片内部电路。
这样，电子标签就能够与读写器进行通信。
2. 数据传输：读写器向电子标签发送指令，电子标签通过射频信号将存储在芯片内的数据传输给读写器。
读写器解析接收到的数据，并可以将其显示在相关设备上。
3. 数据的读写：读写器可以向电子标签写入数据，例如更新产品信息或存储新的数据。
同时，读写器也可以读取电子标签中的数据，以实现对标签信息的读取和识别。
4. 通信距离：电子标签和读写器之间的通信距离取决于射频信号的强度和频率。
通常情况下，通信距离在几米到几十米之间。
不同类型的电子标签和读写器具有不同的通信距离。
5. 阅读速度：电子标签的读取速度取决于标签芯片的处理能力和射频信号的传输速率。
通常情况下，读取一个电子标签的数据只需要几毫秒。
应用领域：电子标签的工作原理使其在多个领域得到广泛应用，包括但不限于以下几个方面：1. 物流和供应链管理：电子标签可以用于跟踪和管理物流过程中的货物，提高物流效率和准确性。
电子标签原理
电子标签是一种利用射频识别（RFID）技术的标签，它可以无线传输数据并实现自动识别和追踪物品的功能。
电子标签通常由一个包含芯片和天线的小型电子设备组成，可以通过无线射频信号与读写设备进行通信。
电子标签的工作原理如下：
1. 电子标签上的芯片存储了一个唯一的标识码和可能需要的其他数据。
这些数据可以是关于物品的信息，例如生产日期、批次号或其他相关数据。
2. 当读写设备接近电子标签时，它会向标签发送射频信号。
3. 标签接收到射频信号后，天线会将能量传送给芯片，激活芯片的工作。
4. 激活后的芯片会将存储的数据编码，并通过天线将数据传回给读写设备。
5. 读写设备接收到返回的数据后，可以对数据进行处理，例如将其与数据库中的信息进行比对，更新物品的状态或执行其他相关的操作。
6. 整个过程是在无线的环境中进行的，没有需要物理接触的部分或需要直线视线的限制。
电子标签的应用非常广泛，可以用于商品管理、库存追踪、物流分拣、资产管理等领域。
它可以提高工作效率，减少人工错误，实现自动化管理和追踪，为企业带来更高的生产效益和更好的用户体验。
RFID电子标签的分类电子标签（Electronic Tag）也称作智能标签（Smart Label），是指由IC芯片和无线通信天线组成的超微型的小标签，其内置的射频天线用于和阅读器进行通信。
系统工作时，阅读器发出查询（能量）信号，电子标签（无源）收到查询（能量）信号后将其一部分整流为直流电源，供电子标签内的电路工作，另一部分被电子标签内保存的数据信息调制后反射回阅读器。
电子标签是射频识别系统真正的数据载体，根据其应用的场合不同，名称也不相同。
如在动物跟踪和追踪领域中称为动物标签或动物追踪标签、电子狗牌；在不停车收费或车辆出入管理等车辆自动识别领域中称为车辆远距离IC卡、车辆远距离射频卡或电子牌照；在访问控制领域中称为门禁卡或一卡通。
按照不同的标准，标签有不同的分类。
1、按照供电形式分类按照标签的供电形式，分为有源标签和无源标签。
有源标签自带电池，使用标签内的电池能量才能工作；无源标签不含电池，利用耦合阅读器发射的电磁场能量作为自己的能量进行工作。
下表为有源标签和无源标签特点比较表。
▲有源标签和无源标签特点比较表2、按照数据调制方式分类按照标签的数据调制方式分为主动式、被动式和半主动式。
一般来讲，有源标签为主动式，无源标签为被动式，电池支援式反向散射调制标签为半主动式。
（1）被动式标签（PassiveTag）被动式标签内部没有电池，只有当标签吸收来自阅读器的无线电波后才会转换成自身电力，唤醒自己并且送回识别信息给阅读器。
由于内部构造较主动式标签简单，所以体积较小，价格也较便宜，可大量布署在低成本的物品上，主要用于动物芯片、物流管理、门禁系统、汽车防盗等。
（2）半被动式标签（Semi－passiveTag）半被动式标签通常会与传感器结合，而且与主动式标签一样都带有电池。
不同的是，电池提供的电力仅供传感器在平时监测周围环境时使用（如温度、湿度等），不足以提供通信的电力来源，因此跟被动式标签一样都必须仰赖阅读器提供的电磁波才能回送信号。
什么是RFID？RFID英文全称Radio Frequency Identification，射频识别，又称电子标签，无线射频识别，感应式电子晶片，近接卡、感应卡、非接触卡、电子条码。
RFID射频识别是一种非接触式的自动识别技术，它通过射频信号自动识别目标对象并获取相关数据，识别工作无须人工干预，可工作于各种恶劣环境。
RFID技术可识别高速运动物体并可同时识别多个标签，操作快捷方便。
短距离射频产品不怕油渍、灰尘污染等恶劣的环境，可在这样的环境中替代条码，例如用在工厂的流水线上跟踪物体。
长距射频产品多用于交通上，识别距离可达几十米，如自动收费或识别车辆身份等。
RFID的基本组成部分最基本的RFID系统由三部分组成：标签(Tag)：由耦合元件及芯片组成，每个标签具有唯一的电子编码，附着在物体上标识目标对象；阅读器(Reader)：读取(有时还可以写入)标签信息的设备，可设计为手持式或固定式；天线(Antenna)：在标签和读取器间传递射频信号。
电子标签中一般保存有约定格式的电子数据，在实际应用中，电子标签附着在待识别物体的表面。
阅读器可无接触地读取并识别电子标签中所保存的电子数据，从而达到自动识别体的目的。
通常阅读器与电脑相连，所读取的标签信息被传送到电脑上进行下一步处理。
RFID技术的基本工作原理阅读器通过天线发送出一定频率的射频信号，当标签进入磁场时产生感应电流从而获得能量，发送出自身编码等信息被读取器读取并解码后送至电脑主机进行有关处理。
RFID标签分类RFID标签分为被动标签(Passive tags)和主动标签(Active tags)两种。
主动标签自身带有电池供电，读/写距离较远同时。
rfid电子标签系统RFID电子标签系统摘要：RFID（Radio Frequency Identification）电子标签系统是一种无线通信技术，通过无线电波实现对物体的识别和数据传输。
该系统由RFID标签、RFID阅读器及后台管理系统组成。
本文将介绍RFID电子标签系统的工作原理、应用领域以及其在物流、零售、医疗等行业中的应用案例。
关键词：RFID、电子标签、无线通信、物流、零售、医疗一、引言RFID电子标签系统是一种基于无线通信技术的自动识别系统，它通过无线电波实现对物体的识别和数据传输。
相比传统的条形码技术，RFID电子标签系统具有读写距离长、读写速度快、可重复使用、耐高温等优点，在物流、零售、医疗等领域得到了广泛应用。
二、RFID电子标签系统的工作原理RFID电子标签系统由RFID标签、RFID阅读器和后台管理系统组成。
RFID标签是一个微型芯片，内置有存储器和天线，可以与阅读器进行无线通信。
当RFID标签与阅读器之间建立连接后，阅读器会发送电磁信号激活RFID标签，标签通过天线接收信号，并将存储在芯片中的数据发送回阅读器。
阅读器将读取的数据传输到后台管理系统进行处理和分析。
三、RFID电子标签系统的应用领域1.物流行业RFID电子标签系统在物流行业中有着广泛的应用。
通过在货物包装或运输容器中安装RFID标签，物流公司可以实时追踪货物的位置和状态，提高货物的运输效率和安全性。
同时，RFID电子标签系统还可以实现自动化仓库管理，节省人力和时间成本。
2.零售行业在零售行业，RFID电子标签系统可以用于商品的库存管理和防盗措施。
每个商品上都安装有RFID标签，当商品进入或离开店铺时，阅读器会读取RFID标签中的信息，实现商品的自动盘点和防盗门的自动报警。
这样可以大大提高零售店的工作效率和安全性。
3.医疗行业RFID电子标签系统在医疗行业中也得到了广泛应用。
通过在病人手腕或药品包装中安装RFID标签，医院可以追踪病人的就诊情况、药品的使用情况，提高医疗服务的效率和准确性。
图书馆rfid电子标签
图书馆rfid电子标签是指由天线、存储器和控制系统组成的无源低电集成电路产品，可在其中的存储芯片中多次写入及读取图书或其他流通资料的基本信息，多应用于图书的RFID识别。
RFID标签稳定可靠，可以使用10年以上，温度、光线均不会对使用产生影响，即使标签脏。
表面磨损也不会对使用构成影响。
功能特点：
1.标签可以非接触式地读取和写入，加快文献流通的处理速度。
2.标签使用防冲突的运算法则，能保证多个标签同时可靠识别。
3.标签具有较高的安全性，防止存储在其中的信息被随意读取或改写。
电子标签工作原理电子标签，也被称为RFID标签（Radio Frequency Identification），是一种无线通信技术，用于将数据以无线方式传输到读写器或者扫描设备。
它是一种被动式设备，不需要电池或者外部电源供电。
一、电子标签的组成电子标签由芯片和天线组成。
芯片是电子标签的核心部份，它存储着标签的数据，并通过天线与读写器进行通信。
天线则用于接收和发送无线信号。
二、电子标签的工作原理电子标签的工作原理可以分为两个主要步骤：识别和通信。
1. 识别当读写器向电子标签发送一个电磁波信号时，电子标签的天线接收到这个信号，并将其转换为电能。
这个电能被用来激活芯片，使其开始工作。
2. 通信激活后，芯片开始向读写器发送标签存储的数据。
这个过程使用的是回波通信原理。
芯片接收到读写器发送的信号后，会改变自身的阻抗，从而改变回波信号的特性。
读写器通过分析回波信号的特性来读取标签存储的数据。
三、电子标签的工作模式电子标签有两种工作模式：主动模式和被动模式。
1. 主动模式在主动模式下，电子标签内置电池，可以主动向读写器发送信号。
这种标签可以实现更长的通信距离和更高的传输速率，但由于需要电池供电，标签的体积和成本相对较高。
2. 被动模式在被动模式下，电子标签不需要电池供电，它通过读写器发送的电磁波信号激活并工作。
这种标签的体积小、成本低，但通信距离和传输速率相对较低。
四、电子标签的应用领域电子标签在各个领域都有广泛的应用，包括物流管理、供应链管理、零售业、医疗保健、车辆管理等。
1. 物流管理电子标签可以用于物流管理中的货物追踪和库存管理。
通过在货物上贴上电子标签，物流公司可以实时跟踪货物的位置和状态，提高物流运作的效率和准确性。
2. 供应链管理电子标签可以在供应链管理中起到重要作用，匡助企业实现供应链的可视化和自动化。
通过在物料、产品或者包装上使用电子标签，企业可以实时监控库存水平、跟踪物料流动，并提供准确的物流信息。
电子标签工作原理电子标签，也被称为RFID标签（Radio Frequency Identification），是一种无线通信技术，用于在物体上附加信息并实现数据的读写。
电子标签由芯片和天线组成，通过无线电波与读写器进行通信。
本文将详细介绍电子标签的工作原理。
一、电子标签的组成电子标签主要由以下几个部分组成：1. 芯片（Chip）：芯片是电子标签的核心部分，内部集成了处理器、存储器和通信模块等。
芯片的类型和功能不同，决定了电子标签的性能和应用范围。
2. 天线（Antenna）：天线是电子标签与读写器之间进行无线通信的关键部件。
天线接收来自读写器的电磁波能量，并将标签内部存储的信息通过调制的方式传输给读写器。
3. 封装材料（Substrate）：封装材料用于保护芯片和天线，常见的材料有塑料、纸张等。
封装材料的选择要考虑到标签的使用环境和应用需求。
二、电子标签的工作原理电子标签的工作原理可以分为两个主要过程：能量传输和数据传输。
1. 能量传输当读写器靠近电子标签时，读写器会发射一定频率的无线电波信号。
这些无线电波信号会被电子标签的天线接收，并转化为电能。
电子标签利用这部分电能供电，激活芯片内部的电路。
2. 数据传输激活后，电子标签可以与读写器进行双向通信。
电子标签通过调制的方式，将芯片内部存储的信息转化为无线电波信号，并通过天线发送给读写器。
读写器接收到信号后，解调并解码，获取标签内部存储的信息。
三、电子标签的工作模式电子标签可以分为被动式标签和主动式标签两种工作模式。
1. 被动式标签被动式标签没有自身的能源，需要通过读写器发射的无线电波信号供电。
当读写器发射信号时，标签接收并利用信号中的能量进行工作。
被动式标签适用于短距离通信和低功耗应用，如物流管理、库存管理等。
2. 主动式标签主动式标签内置电池，可以独立发射信号，不依赖于读写器的能量供应。
主动式标签具有较长的通信距离和更高的通信速率，适用于需要高速通信和远距离识别的应用，如车辆管理、智能物流等。
RFID electric tag 。
RFID电子标签是射频识别(RFID)的通俗叫法,它由标签、解读器和数据传输和处理系统三部分组成。
标签也被称为电子标签或智能标签，它是内存带有天线的芯片，芯片中存储有能够识别目标的信息。
RFID标签具有持久性，信息接收传播穿透性强，存储信息容量大、种类多等特点。
有些RFID标签支持读写功能，目标物体的信息能随时被更新。
解读器分为手持和固定两种，由发送器，接收仪、控制模块和收发器组成。
收发器和控制计算机或可编程逻辑控制器（PLC）连接从而实现它的沟通功能。
解读器也有天线接收和传输信息。
数据传输和处理系统：解读器通过接收标签发出的无线电波接收读取数据。
最常见的是被动射频系统，当解读器遇见RFID标签时，发出电磁波，周围形成电磁场，标签从电磁场中获得能量激活标签中的微芯片电路，芯片转换电磁波，然后发送给解读器，解读器把它转换成相关数据。
控制计算器就可以处理这些数据从而进行管理控制。
在主动射频系统中，标签中装有电池在有效范围内活动RFID电子标签种类按照不同的分类标准，RFID电子标签有许多不同的分类按工作频率分类电子标签的工作频率是其最重要的特点之一。
电子标签的工作频率不仅决定着射频识别系统工作原理（电感耦合还是电磁耦合）、识别距离，还决定着电子标签及读写器实现的难易程度和设备的成本。
工作在不同频段或频点上的电子标签具有不同的特点。
射频识别应用占据的频段或频点在国际上有公认的划分，即位于ISM波段之中。
典型的工作频率有：125kHz，133kHz，13.56MHz，27.12MHz，433MHz，902~928MHz，2.45GHz，5.8GHz等。
低频段电子标签简称为低频标签，其工作频率范围为30kHz ~ 300kHz。
典型工作频率有：125KHz，133KHz(也有接近的其他频率，如TI使用134.2KHz)。
低频标签一般为无源标签，其工作能量通过电感耦合方式从阅读器耦合线圈的辐射近场中获得。
RFID电子标签（培训）●标签的基本概念标签也被称为电子标签或智能标签，它是内存并带有天线的芯片，芯片中存储有能够识别目标的信息。
RFID标签具有持久性，信息接收传播穿透性强，存储信息容量大、种类多等特点。
有些RFID 标签支持读写功能，目标物体的信息能随时被更新。
●标签在RFID标准系统中的位置◆应用最广泛的EPC标准1.物理层（整个系统的物理环境构造）标签（耦合元件（线圈、天线）、芯片（CMOS工艺、EEPROM技术））、天线、读写器、传感器、仪器、仪表等。
2.中间层（信息采集的中间件和应用程序接口）3.网络层（系统内部及系统间的数据联系纽带）4.应用层（EPC后端软件及企业应用系统）●芯片的组成电源恢复电路将RFID标签天线所接收到的超高频信号通过整流、升压等方式转换为直流电压，为芯片工作提供能量。
一般采用标准CMOS 工艺来实现肖特基势垒二极管，从而可以方便地采用多级Dickson（电荷泵）倍压电路结构来提高电源转换的性能。
电源稳压电路在输入信号幅度较高时，电源稳压电路必须能保证输出的直流电源电压不超过芯片所能承受的最高电压；同时，在输入信号较小时，稳压电路所消耗的功率要尽量的小，以减小芯片的总功耗。
解调电路出于减小芯片面积和功耗的考虑，目前大部分无源RFID 标签均采用了ASK 调制。
对于标签芯片的ASK 解调电路，常用的解调方式是包络检波的方式。
反向散射调制电路无源UHF RFID 标签一般采用反向散射的调制方法，即通过改变芯片输入阻抗来改变芯片与天线间的反射系数，从而达到调制的目的。
一般设计天线阻抗与芯片输入阻抗使其在未调制时接近功率匹配，在调制时，使其反射系数增加。
常用的反向散射方法是在天线的两个输入端间并联一个接有开关的电容，调制信号通过控制开关的开启，决定电容是否接入芯片输入端，从而改变了芯片的输入阻抗。
启动信号产生电路在RFID标签中的作用是在电源恢复完成后，为数字电路的启动工作提供复位信号。
时钟恢复产生电路在接收到的信号中，恢复出clk信号，供芯片使用。
参考源产生电路产生芯片内部参考电平，一般采用带隙基准源。
控制单元包括协议控制逻辑及存储器访问功能。
存储器包括ROM、EEPROM、SRAM等。
●标签的分类◆频段概念指读写器通过天线发送、接收并识读的标签信号频率范围。
从应用概念来说，射频标签的工作频率也就是射频识别系统的工作频率，直接决定系统应用的各方面特性。
无线分为：低频（LF 30Hz-300Hz）、中频（MF 300Hz-3MHz）、高频（HF 3MHz-30MHz）、甚高频（VHF 30MHz-300MHz）、超高频（UHF 300MHz-3GHz）、特高频（SHF 3GHz-30GHz）以及极高频（30GHz-300GHz）◆能量耦合原理LF、HF频段RFID标签一般采用电磁耦合原理。
UHF及微波频段的RFID一般采用电磁发射原理。
◆LF和HF频段标签耦合方式说明低频、高频标签一般为无源标签，其工作能量通过电磁耦合方式从阅读器耦合线圈的辐射近场中获得。
标签与阅读器之间传送数据时，标签需位于阅读器天线辐射的近场区内。
标签的阅读距离一般情况下小于1米。
典型应用：动物识别、容器识别、工具识别、电子闭锁防盗（带有内置应答器的汽车钥匙）等。
◆UHF频段标签耦合方式说明微波射频标签可分为有源标签与无源标签两类。
工作时，射频标签位于阅读器天线辐射场的远区场内，标签与阅读器之间的耦合方式为电磁发射原理。
阅读器天线辐射场为无源标签提供射频能量，将有源标签唤醒。
相应的射频识别系统阅读距离一般大于1m，典型情况为4m～6m，最大可达10m以上。
阅读器天线一般均为定向天线，只有在阅读器天线定向波束范围内的射频标签可被读/写。
由于阅读距离的增加，应用中有可能在阅读区域中同时出现多个射频标签的情况，从而提出了多标签同时读取的需求。
目前，先进的射频识别系统均将多标签识读问题作为系统的一个重要特征。
超高频标签主要用于铁路车辆自动识别、集装箱识别，还可用于公路车辆识别与自动收费系统中。
●标签分类的小结不同频率的标签有不同的特点，例如，低频标签比超高频标签便宜，节省能量，穿透废金属物体力强，工作频率不受无线电频率管制约束，最适合用于含水成分较高的物体，例如水果等；超高频作用范围广，传送数据速度快，但比较耗能，穿透力较弱，作业区域不能有太多干扰，适用于监测港口、仓储等物流领域的物品；而高频标签属中短距识别，读写速度也居中，产品价格也相对便宜，比如应用在电子票证一卡通上。
按照电特性进行分类外，按照标签是否有背胶，可分为干嵌体和湿标签；按基材材料，可分为PVC标签和纸质标签；按照标签尺寸、形状进行分类等，这都是在具体应用中的延伸。
●标签的性能指标◆标签存储容量基于存储器的系统有一个基本的规律，那就是存储容量总是不够用。
毋庸置疑，扩大系统存储容量自然会扩大应用领域，也就因此需要有更多的存储容量。
标签存储容量即以上提到的EEPROM的容量。
标签存储内容的编码格式由EPC标准规定，因此用户区的编码内容也要尽量遵循EPC标准。
◆数据传输速率只读速率RFID只读系统的数据传输速率取决于代码的长度、数据发送速率、读写距离、载波频率，以及数据传输的调制技术等因素。
传输速率随实际应用中产品种类的不同而不同。
无源读写速率无源读写RFID系统的数据传输速率决定因素与只读系统一样，不过除了要考虑读数据外，还要考虑写数据。
传输速率随实际应用中产品种类的不同而有所变化。
有源读写速率有源读写RFID系统的数据传输速率决定因素与无源系统一样，不同的是无源系统需要激活标签上的电容充电来进行通信。
◆读写距离读写距离除了与阅读器密切相关外，与标签自身也有很大的关系。
标签天线的设计（方向图、方向性系数、有效长度、效率、增益、天线阻抗、极化和频带宽度）标签的摆放位置◆温度指标标签能正常工作的温度范围，决定了标签能安装的具体位置。
◆射频载波频率低频系统不存在理论上的读取可靠性问题。
而且不会受到磁场内湿度的影响。
微波系统有长射程的优势，但它有一个被称为“驻波无效”(Standing Wave Nulls)的缺点。
驻波无效就是在磁场的一定区域内(盲区)标签不能被读取。
盲区是不可预知的，因为驻波无效现象会由于场内金属结构的不同而不同。
实际上，这意味着微波系统中的标签当静止不动时不能可靠地工作，因为它可能位于盲区。
●标签的工作原理与过程在工作时，RFID读写器通过天线持续发送出一定频率的信号，当RFID标签进入磁场时，凭借感应电流所获得的能量发送出存储在芯片中的产品信息（Passive Tag，无源标签或被动标签），或者主动发送某一频率的信号（Active Tag，有源标签或主动标签）；随后读写器读取信息并解码后，将数据传输到中央信息系统进行有关的数据处理。
当要写标签时，原理与过程也类似，只是在写无源标签时，需要通过感应电流，在芯片内的电容中存储更多的能量来进行写操作，因此速度较慢。
◆标签的状态标签收到连续波（CW）照射即上电（Power-up）以后，标签可处于Ready（准备）、Arbitrate（裁断）、Reply（回令）、Acknowledged（应答）、Open（公开）、Secured（保护）以及Killed（灭活）七种状态之一。
要使标签进入某一状态，一般需要适当次序的一组合法命令，反过来各命令也只能当标签在适当状态下才能有效，标签响应命令后也会转到其他状态。
1.Ready状态是未被灭活的标签上电后，开始所处的状态，准备响应命令。
2.在Arbitrate状态，主要为等待响应Query等命令。
3.响应Query后，进入Reply状态，进一步将响应ACK命令就可以发回EPC号码。
4.发回EPC号码后，进入Acknowledged状态，进一步可响应Req_RN命令。
5.Access Password不为0才可进入Open状态，进行读、写操作。
6.已知Access Password才能进入Secured状态，进行读、写、锁定等操作。
7.进入到Killed状态的标签将保持状态不变，永远不会产生调制信号以激活射频场，从而永久失效。
被灭活的标签在所有环境中均应保持Killed状态，上电即进入灭活状态。
灭活操作不可逆转。
◆标签的命令从使用功能上看，分为标签Select（选取），Inventory（盘点）和Access（存取）命令三类。
选取（Select）类命令1、Select，是必备的。
2、标签有多种属性，基于用户设定的标准和策略，使用Select命令，改变某些属性和标志就人为选择或圈定了一个特定的标签群，可以只对它们进行盘点识别或存取操作，这样有利于减少冲突和重复识别，加快识别速度。
盘点（Inventory）类命令1.Query, QueryAdjust, QueryRep, ACK, NAK，都是必备的。
2.标签收到有效Query命令后，符合设定标准被选择的每个标签产生一个随机数（类似掷骰子），而随机数为零的每个标签，都将产生回响（发回临时口令RN16--一个16-bit随机数），并转移到Reply状态；符合另一些条件的标签会改变某些属性和标志，从而退出上述标签群，有利于减少重复识别。
3.标签收到有效QueryAdjust命令后，只是各标签分别新产生一个随机数（象重掷骰子），其他同Query。
4.标签收到有效QueryRep命令后，只对标签群中的每个标签原有的随机数减一，其他同Query。
5.仅单一化的标签才能收到有效ACK命令（使用上述RN16，或句柄Handle--一个临时代表标签身份的16-bit随机数。
此为一种安全机制！），收到后，发回EPC区中的内容??EPC协议最基本的功能。
6.标签收到有效NAK命令后，除处于Ready、Killed的保持原状态外，其它情况都转到Arbitrate状态。
存取（Access）类命令1.有五条必备的：Req_RN，Read，Write，Kill，Lock，和三条可选的：Access，BlockWrite，BlockErase。
2.标签收到有效Req_RN（with RN16 or Handle）命令后，发回句柄，或新的RN16，视状态而不同。
3.标签收到有效Read（with Handle）命令后，发回出错类型代码,或所要求区块的内容和句柄。
4.标签收到有效Write（with RN16 & Handle）命令后，发回出错类型代码,或写成功就发回句柄。
5.标签收到有效Kill（with Kill Password，RN16 & Handle）命令后，发回出错类型代码,或灭活成功就发回句柄。
6.标签收到有效Lock（with Handle）命令后，发回出错类型代码,或锁定成功就发回句柄。
