家居香烟气CO甲醛甲苯VOC检测传感器TGS2602

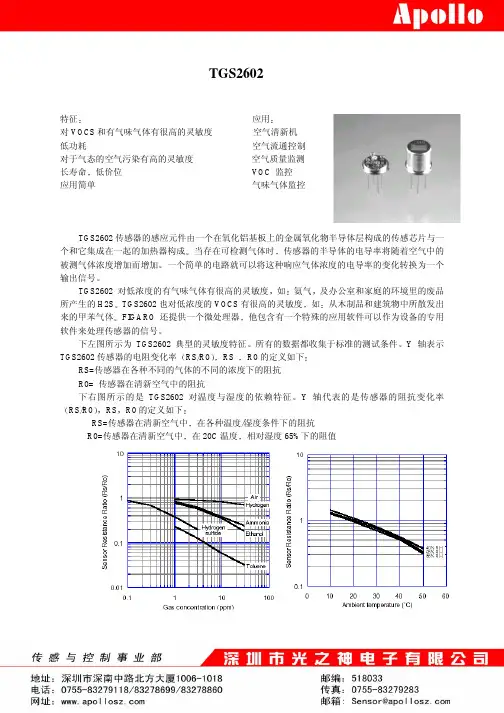

TGS2602特征应用对VOCS和有气味气体有很高的灵敏度空气清新机低功耗空气流通控制对于气态的空气污染有高的灵敏度空气质量监测长寿命低价位VOC 监控应用简单气味气体监控TGS2602传感器的感应元件由一个在氧化铝基板上的金属氧化物半导体层构成的传感芯片与一个和它集成在一起的加热器构成当存在可检测气体时传感器的半导体的电导率将随着空气中的被测气体浓度增加而增加一个简单的电路就可以将这种响应气体浓度的电导率的变化转换为一个输出信号TGS2602 对低浓度的有气味气体有很高的灵敏度如氨气及办公室和家庭的环境里的废品所产生的H2S TGS2602也对低浓度的VOCS有很高的灵敏度如从木制品和建筑物中所散发出来的甲苯气体FIGARO还提供一个微处理器他包含有一个特殊的应用软件可以作为设备的专用软件来处理传感器的信号下左图所示为TGS2602典型的灵敏度特征所有的数据都收集于标准的测试条件Y轴表示TGS2602传感器的电阻变化率RS/R0RS R0的定义如下RS=传感器在各种不同的气体的不同的浓度下的阻抗R0= 传感器在清新空气中的阻抗下右图所示的是TGS2602对温度与湿度的依赖特征Y轴代表的是传感器的阻抗变化率RS/R0RS R0的定义如下RS=传感器在清新空气中在各种温度/湿度条件下的阻抗R0=传感器在清新空气中在20C温度相对湿度65%下的阻值基本测量电路TGS2602传感器要求有两个输入加热电压VH 和线路电压VC 加热电压VH 加于与传感器集成在一起的加热器上以保持传感器在一个特定的温度使传感器工作在这个特定的最佳温度因为传感器有极性所以供电电压VC 必须是直流线路电压VC 用来通过一个与传感器串联的负载电阻RL 来测量电压VRL 可以用一个公共的电源来同时供给VH 和VC 来满足传感器的电气要求负载电阻RL 的选择要使报警门限电压最优化并使传感器的半导体的功耗小于15mw 的限定值当传感器暴露在气体中使得RS 的值与RL 的值相等时传感器的功耗最大规格书型号 TGS2602 传感元素类型 D1标准封装 TO-5金属容器目标气体空气中的污染物 典型的测量范围 1~10ppm H2加热电压 VH 5.00.2VDC/AC 线路电压 VC 5.00.2VDC PS 15mw标准线路条件 负载阻抗 RL 可变 PS 15mw 加热阻抗 RH 约59欧室温加热电流 IH 565Ma 加热功耗 PH 280mw 典型值传感器阻抗 RS 10~100K 空气在标准测试条件下的电器特征 灵敏度RS 的变化率 0.15~0.5 Rs 10ppm ETOH /RS 空气) 测试气体一般空气202C 655%RH 线路条件 VC=5.00.1VDC 标准测试条件 测试前条件周期 7天功耗PS 可以用下面的公式计算出来 传感器的阻抗值RS 可以用下面的公式 通过测量VRL 计算出来PS=VC-VRL 2/RS RS=VC-VRL /VRL *RL。

TGS2602 空气污染、臭味检测用特点： 应用：・低功耗 ・空气清新机、换气扇控制 ・对VOC 、氨气、硫化氢有高灵敏度 ・脱臭器控制・长寿命、低成本 ・室内空气监视器・可利用简单电路下图是典型的香烟烟雾灵感度特性。

香烟的根数是约10平米的房间吸烟情况下的数值。

这里的纵轴也用传感器电阻比Rs/Rs(Air)来表示， 这里的Rs ､Rs(Air)定义如下： Rs ＝香烟的烟雾存在时的传感器电阻值 Rs(Air) ＝清洁大气中的传感器电阻值 香烟灵敏度特性：敏感素子由集成的加热器以及在氧化铝基板上形成的金属氧化物半导体构成。

当可检知的气体存在时，空气中该气体的浓度越高，传感器的电导率就越高。

使用简单的电路就可以将这种电导率的变化变换为与气体浓度对应的输出信号。

TGS2602不仅对香烟的烟雾或烹调臭味有很高的灵敏度，而且对硫化氢、VOC 、氨气有高灵敏度。

这种传感器是利用相对值检知来实现更接近人类感觉的控制，即以空气清洁的时候为基准，通过传感器电阻值比空气清洁时变化了多少来检测空气的污染程度。

下图是典型的灵敏度特性，全部是在标准试验条件下得出的结果。

（请看背面） 纵轴以传感器电阻比Rs/Rs(Air)表示，Rs ､Rs(Air)的定义如下： Rs ＝各种浓度气体中的传感器电阻值Rs(Air)＝清洁大气中的传感器电阻值灵敏度特性：规格： 结构及尺寸：型 号 TGS2602素子类型 26系列 标准封装 金属 对象气体氢气、酒精等检测范围 1 ～10 ppm标准回路加热器电压 VH 5.0±0.2V DC/AC 回路电压 VC 5.0±0.2V DC Ps 15mW ≦ 负载电阻 RL 可变Ps 15mW ≦标准试验加热器电阻 RH59 Ω（室温）加热器电流 IH 56mA 加热器功耗 PH 280mW VH ＝5.0V DC/AC 传感器电阻Rs10～100 K Ω（空气中） 灵敏度(Rs 的变化率)0.15～0.5Rs(乙醇：10 )Rs(Air)标准试验试验气体条件 20±2℃，65±5％RH 回路条件 VC ＝5.0±0.2V DCVH ＝5.0±0.2V DC/AC试验前预热时间 96小时以上功耗（Ps ）值可用下式计算： 传感器电阻（Rs ），可根据VOUT测定值，用下式计算：为提高性能，本规格书将不事先预告而变更。

智能家居有害气体含量标准
智能家居设备中的有害气体含量标准通常是指设备所排放的或产生的有害气体的浓度限制。

不同国家和地区可能有不同的标准，以下是一些常见的有害气体含量标准例子：
1. 甲醛：甲醛是一种常见的室内有害气体，在智能家居设备中有可能释放。

一些国家和地区规定室内空气中甲醛浓度不得超过0.08 mg/m³或0.1 mg/m³。

2. 苯：苯是一种对人体有害的化学物质，常见于某些家居材料和家具中。

某些标准规定室内空气中苯浓度不得超过0.01
mg/m³。

3. VOCs：挥发性有机化合物（VOCs）包括一系列化学物质，如甲醛、苯、丙酮等。

一些标准规定室内空气中VOCs总浓度不得超过0.3 mg/m³。

这些标准的具体数值可能因地区、设备类型和用途而有所不同。

为了确保居民的健康和环境的安全，建议购买智能家居设备时选择符合相关有害气体含量标准的产品，并遵循设备使用和维护的指南。

TVOC传感器的应用范围
TVOC传感器的应用范围包括但不限于以下几个方面：
空气质量监测：TVOC传感器可以用于空气质量监测，检测空气中的有机挥发性化合物（VOCs）的浓度，包括苯、甲苯、二甲苯等有害气体。

室内环境监测：TVOC传感器可以用于家庭、办公室、学校等室内环境监测，帮助人们了解室内空气质量情况，及时采取措施改善室内环境。

环保监测：TVOC传感器也可以用于环保监测，帮助政府和企业了解污染源的排放情况，及时采取措施控制污染源的排放。

科研实验：在科研实验中，TVOC传感器可以用于研究有机挥发性化合物的生成、分解和转化过程，为科研工作提供数据支持。

总的来说，TVOC传感器在空气质量监测、室内环境监测、环保监测和科研实验等领域都有广泛的应用。
