第7章 液压基本回路

第7章液压基本回路不论机械设备的液压传动系统如何复杂，都是由一些液压基本回路组成的。

所谓基本回路，就是由有关的液压元件组成，用来完成特定功能的典型油路。

按其在液压系统中的功用，基本回路可分为：压力控制回路——控制整个系统或局部油路的工作压力；速度控制回路——控制和调节执行元件的速度；方向控制回路——控制执行元件运动方向的变换和锁停；多执行元件控制回路——控制多个执行元件相互间的动作。

本章讨论的是最常见的液压基本回路，熟悉和掌握它们的组成、工作原理及其应用，是分析、设计和使用液压系统的基础。

7.1 压力控制回路压力控制回路是利用压力控制阀来控制系统中液体的压力，以满足执行元件对力或转矩的要求。

这类回路包括调压、减压、卸荷、保压、平衡、增压等回路。

7.1.1调压回路调压回路的功能在于调定或限制液压系统的最高工作压力，或者使执行机构在工作过程的不同阶段实现多级压力变换。

一般是由溢流阀来实现这一功能的。

1.单级调压回路图7.1所示为单级调压回路，这是液压系统中最为常见的回路。

调速阀调节进入液压缸的流量，定量泵提供的多余的油经溢流阀流回油箱，溢流阀起溢流恒压作用，保持系统压力稳定，且不受负载变化的影响。

调节溢流阀可调整系统的工作压力。

当取消系统中的调速阀时，系统压力随液压缸所受负载而变，溢流阀起安全阀作用，限定系统的最高工作压力。

系统过载时，安全阀开启，定量泵泵出的压力油经安全阀流回油箱。

2.多级调压回路图7.2所示为二级调压回路。

先导式溢流阀1的外控口串接二位二通换向阀2和远程调压阀3，构成二级调压回路。

当两个压力阀的调定压力为p3＜p1时，系统可通过图7.1单级调压回路换向阀的左位和右位分别获得p3和p1两种压力。

如果在溢流阀的外控口，通过多位换向阀的不同通油口，并联多个调压阀，即可构成多级调压回路。

图7.3为三级调压回路。

主溢流阀1的遥控口通过三位四通换向阀4分别接具有不同调定压力的远程调压阀2和3，当换向阀左位时，压力由阀2调定；换向阀右位时，压力由阀3调定；换向阀中位时，由主溢流阀1来调定系统最高的压力。

课时授课计划教学过程：复习： 1、滤油器的结构及功能2、蓄能器的功能3、油箱的结构4、管路、接头、热交换器的种类。

新课：第七章液压基本回路第一节能量回路一、定量泵—溢流阀组成的液压能源回路图7-1所示的能源回路的优点是：结构简单，反应迅速，压力波动比较小。

缺点是：由于定量泵不能改变输出流量，在负载不需要全流量工作时，多余的流量通过溢流阀流回油箱，所以效率较低，尤其当负载流量为零时，泵的流量几乎全部由溢流阀溢流，泵的输出功率绝大部分消耗在溢流阀的节流口上，这将产生大量的热，使油温很快升高。

因此，这种能源一般用在供油压力较低的液压系统中。

能源系统的流量按系统的峰值流量设计，如果伺服所需要的峰值流量的持续时间很短，并且允许供油压力有一定变动，则可以用蓄能器贮存足够的能量以适应短期峰值流量的要求，以减小泵的容量，并使功率损失和油温升高小些。

蓄能器还可起到减小泵的压力脉动和冲击的作用，使系统工作更加平稳。

二、定量泵—蓄能器—自动卸荷阀组成的液压能源回路图7-2所示的液压能源回路克服了图7-1所示回路溢流损失大的缺点，其特点是结构比较简单，功率损失小，适用于高压，但压力波动较大，并且由于供油压力在一定范围内缓慢变化，对伺服系统将引起伺服放大系数的变化，因而对某些要求较高的系统不合适。

另外，所用元件较多，为了使泵有较长时间的卸荷，蓄能器的容量较大，整个能源装置的体积、重量都较大。

这种能源回路一般用在峰值流量系统只有很微小的运动的间歇工作系统中。

三、恒压力变量泵式（自动调压泵）液压能源回路图7-3所示为恒压力变量泵式（自动调压栗〉液压能源回路。

这种能源回路的优点是输出流量取决于系统的需要，因而效率高，经济效果好，适用于高压和大功率系统，既适用于流量变化很大的系统，也适用于间歇工作的系统，为目前航空液压伺服系统所广泛采用。

第二节基本回路一、顺序动作回路顺序动作回路是实现多个并联液压缸顺序动作的控制回路。

按控制方式不同，可分为压力控制、行程控制和时间控制三类。

第7章液压基本回路•液压基本回路是为了实现特定的功能把有关的液压元件组合起来的典型油路结构；•液压基本回路是组成液压系统的基础。

液压基本回路包括：*压力控制回路*速度控制回路*方向控制回路*多执行元件回路7.1 压力控制回路功能：控制液压系统整体或局部的压力，主要包括：▪调压回路▪减压回路▪增压回路▪卸荷回路▪平衡回路▪保压回路1、调压回路•功能：调定和限制液压系统的压力恒定或不超过某个数值。

•一般用溢流阀来实现这一功能。

•调压回路的分类：•单级调压回路•多级调压回路•无级调压回路先导式溢流阀电液比例溢流阀2、减压回路•功能：使液压系统中某一部分油路的压力低于主油路的压力设定值。

•一般用减压阀来实现这一功能。

•减压回路的分类：•单级减压回路•多级减压回路•无级减压回路3、增压回路•功能：提高系统中局部油路中的压力，使局部压力远高于系统油源的压力。

•单作用增压回路：只能间歇增压。

4、卸荷回路•功能：在执行元件短时间不工作时，不需要频繁启、停原动机，而是使泵源在很小的输出功率下运转。

•卸荷的实质：使液压泵的输出流量或者压力接近于零，分别称为流量卸荷与压力卸荷。

•卸荷方式：•用换向阀中位机能的卸荷回路（压力卸荷）•用先导型溢流阀的卸荷回路（压力卸荷）•限压式变量泵的卸荷回路（流量卸荷）•采用蓄能器的保压卸荷回路换向阀M、H、K型中位机能均可实现压力卸荷限压式变量泵可实现保压卸荷用先导型溢流阀实现的压力卸荷卸荷时采用蓄能器补充泄漏保持液压缸大腔的压力限压式变量泵工作原理及特性曲线5、平衡回路•功能：使承受重力作用的执行元件的回油路保持一定背压，以防止运动部件在悬空停止期间因自重而自行下落，或因自重而超速失控。

采用单向顺序阀不可长时间定位采用液控单向阀定位可靠单向节流阀用于平稳下行6、保压回路•功能：使系统在执行元件不动或仅有微小位移的工况下保持稳定的压力。

•保压性能有两个指标：保压时间和压力稳定性。

电接触式压力表4监视预设压力的上下限值，控制换向阀2动作，液控单向阀3实现保压蓄能器保压卸荷回路7.2 速度控制回路控制与调节液压执行元件的速度。

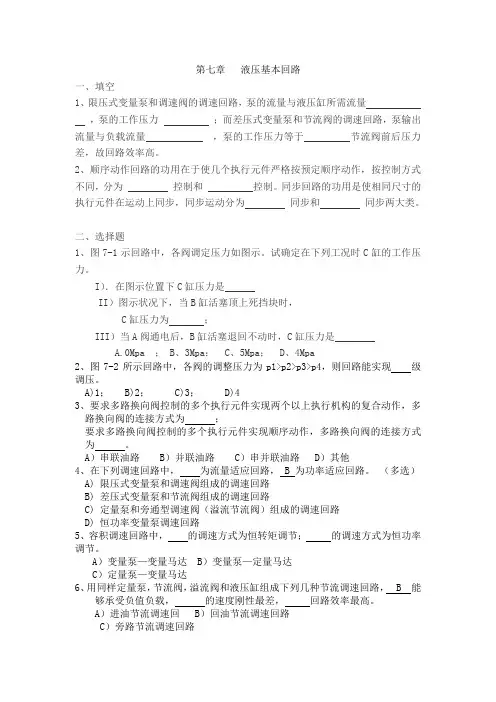

第七章液压基本回路一、填空1、限压式变量泵和调速阀的调速回路，泵的流量与液压缸所需流量，泵的工作压力；而差压式变量泵和节流阀的调速回路，泵输出流量与负载流量，泵的工作压力等于节流阀前后压力差，故回路效率高。

2、顺序动作回路的功用在于使几个执行元件严格按预定顺序动作，按控制方式不同，分为控制和控制。

同步回路的功用是使相同尺寸的执行元件在运动上同步，同步运动分为同步和同步两大类。

二、选择题1、图7-1示回路中，各阀调定压力如图示。

试确定在下列工况时C缸的工作压力。

I）．在图示位置下C缸压力是II）图示状况下，当B缸活塞顶上死挡块时，C缸压力为；III）当A阀通电后，B缸活塞退回不动时，C缸压力是A.0Mpa ； B、3Mpa； C、5Mpa； D、4Mpa2、图7-2所示回路中，各阀的调整压力为p1>p2>p3>p4，则回路能实现级调压。

A)1； B)2； C)3； D)43、要求多路换向阀控制的多个执行元件实现两个以上执行机构的复合动作，多路换向阀的连接方式为；要求多路换向阀控制的多个执行元件实现顺序动作，多路换向阀的连接方式为。

A）串联油路 B）并联油路 C）串并联油路 D）其他4、在下列调速回路中，为流量适应回路， B 为功率适应回路。

（多选）A) 限压式变量泵和调速阀组成的调速回路B) 差压式变量泵和节流阀组成的调速回路C) 定量泵和旁通型调速阀（溢流节流阀）组成的调速回路D) 恒功率变量泵调速回路5、容积调速回路中，的调速方式为恒转矩调节；的调速方式为恒功率调节。

A）变量泵—变量马达 B）变量泵—定量马达C）定量泵—变量马达6、用同样定量泵，节流阀，溢流阀和液压缸组成下列几种节流调速回路， B 能够承受负值负载，的速度刚性最差，回路效率最高。

A）进油节流调速回 B）回油节流调速回路C）旁路节流调速回路7、在定量泵节流调速阀回路中，调速阀可以安放在回路的（多选），而旁通型调速回路只能安放在回路的。

第七章液压基本回路液压基本回路是指由一些液压元件与液压辅助元件按照一定关系组合，能够实现某种特定液压功能的油路结构。

液压基本回路因在系统中所起的作用不同有许多种类型，其中最常用的基本回路是：压力控制回路；速度控制回路；方向控制回路；多执行元件控制回路。

第一节压力控制回路压力控制回路是利用压力控制阀来控制或调节整个液压系统或液压系统局部油路上的工作压力，以满足液压系统不同执行元件对工作压力的不同要求。

压力控制回路主要有调压回路、减压回路、卸荷回路、平衡回路、保压回路等。

一、调压回路调压回路用来调定或限制液压系统的最高工作压力，或者使执行元件在工作过程的不同阶段能够实现多种不同的压力变换。

这一功能一般由溢流阀来实现。

当液压系统工作时，如果溢流阀始终能够处于溢流状态，就能保持溢流阀进口的压力基本不变，如果将溢流阀并接在液压泵的出油口，就能达到调定液压泵出口压力基本保持不变之目的。

1. 1.单级调压回路图 7-1 单级调压回路单级调压回路中使用的溢流阀可以是直动式或先导式结构。

图7-1为采用先导式溢流阀1和远程调压阀3组成的基本调压回路。

在转速一定的情况下，定量泵输出的流量基本不变，当改变节流阀2的开口大小来调节液压缸运动速度时，由于要排掉定量泵输出的多余流量，溢流阀1始终处于开启溢流状态，使系统工作压力稳定在溢流阀1调定压力值附近。

若图7-1回路中没有节流阀2，则泵出口压力将直接缸随负载压力变化而变化，溢流阀1作安全阀使用对系统起安全保护作用。

如果在先导型溢流阀1的远控口处接上一个远程调压阀3，则回路压力可由阀3远程调节，实现对回路压力的远程调压控制，但此时要求主溢流阀1必须是先导式溢流阀，且阀1的调定压力（阀1中先导阀的调定压力）必须大于阀3的调定压力，否则远程调压阀3将不起远程调压作用。

2. 2.采用远程调压阀的多级调压回路图 7-2 采用远程调压阀的多级调压回路利用先导式溢流阀、远程调压阀和电磁换向阀的有机组合，能够实现回路的多级调压。
