浙江省电力公司文件浙电调〔2008〕1468号________________________________________________关于印发《浙江220kV电网继电保护调度检修运行规定（2008版）》的通知各市电力（业）局（公司）、各统调发电厂：为适应电网的发展和继电保护技术的进步，进一步规范220kV继电保护装置的调度、运行与检修工作，公司组织对《浙江220kV电网继电保护调度检修运行规定》进行了重新修订。
现将修订审查完成的《浙江220kV电网继电保护调度检修运行规定（2008版）》印发给你们，请各单位认真组织相关人员学习，并在工作中贯彻执行。
该规定自下发之日起执行，同时原《（2004版）浙江220kV 电网继电保护装置检修运行规定》作废。
附件：《浙江220kV电网继电保护调度检修运行规定（2008版）》二○○八年十月二十一日主题词：继电保护 调度 检修运行 规定抄送：华东电网有限公司、浙江省电力试验研究院、浙江省火电建设公司、浙江省送变电工程公司、浙江省能源集团有限公司。
浙江省电力公司总经理工作部2008年10月21日印发浙江220kV电网继电保护 调度检修运行规定（2008版）浙 江 省 电 力 公 司二OO八年十月目 录1. 总则 (1)2. 保护正常运行时的规定和要求 (1)3. 单电源送终端负荷时保护使用原则 (4)4. 向线路进行冲击时保护使用原则 (5)5. 线路保护带负荷试验时保护使用原则 (6)6. 向变压器冲击时保护使用原则 (7)7. 变压器保护带负荷试验时保护使用原则 (7)8. 关于220kV母联（母分）充电解列保护的规定 (8)9. 关于继电保护及安全自动装置试验时的要求 (9)10. 关于母差保护的一些运行规定 (9)11. 220kV变电所ＰＴ二次回路故障的处理规定 (11)12. 关于220kV备自投装置的说明 (12)13. 关于变电所主变中性点接地方式的规定 (15)14. 发电厂机组最小运行方式及主变接地方式的规定 (15)15. 其它有关保护运行要求说明 (16)1.总则1.1为了加强电力系统继电保护及安全自动装置的运行管理，提高浙江电网安全稳定运行水平，满足调度和现场运行人员的需要，特制定本规定。

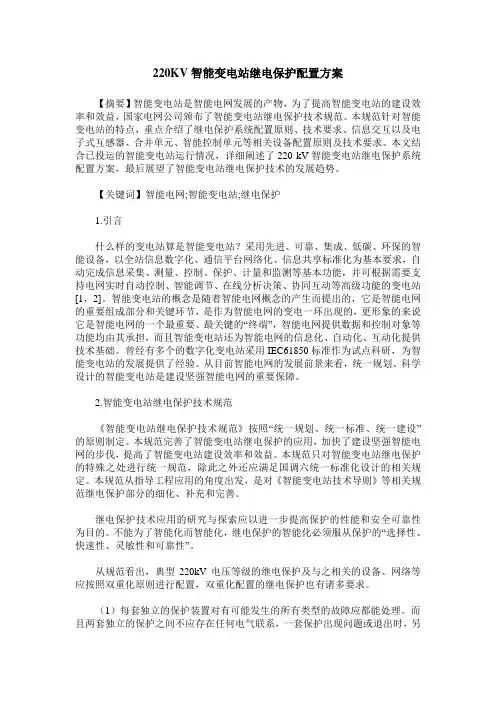

220KV智能变电站继电保护配置方案【摘要】智能变电站是智能电网发展的产物，为了提高智能变电站的建设效率和效益，国家电网公司颁布了智能变电站继电保护技术规范。
本规范针对智能变电站的特点，重点介绍了继电保护系统配置原则、技术要求、信息交互以及电子式互感器、合并单元、智能控制单元等相关设备配置原则及技术要求。
本文结合已投运的智能变电站运行情况，详细阐述了220 kV智能变电站继电保护系统配置方案，最后展望了智能变电站继电保护技术的发展趋势。
【关键词】智能电网;智能变电站;继电保护1.引言什么样的变电站算是智能变电站？采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站[1，2]。
智能变电站的概念是随着智能电网概念的产生而提出的，它是智能电网的重要组成部分和关键环节，是作为智能电网的变电一环出现的，更形象的来说它是智能电网的一个最重要、最关键的“终端”，智能电网提供数据和控制对象等功能均由其承担，而且智能变电站还为智能电网的信息化、自动化、互动化提供技术基础。
曾经有多个的数字化变电站采用IEC61850标准作为试点科研，为智能变电站的发展提供了经验。
从目前智能电网的发展前景来看，统一规划、科学设计的智能变电站是建设坚强智能电网的重要保障。
2.智能变电站继电保护技术规范《智能变电站继电保护技术规范》按照“统一规划、统一标准、统一建设”的原则制定。
本规范完善了智能变电站继电保护的应用，加快了建设坚强智能电网的步伐，提高了智能变电站建设效率和效益。
本规范只对智能变电站继电保护的特殊之处进行统一规范，除此之外还应满足国调六统一标准化设计的相关规定。
本规范从指导工程应用的角度出发，是对《智能变电站技术导则》等相关规范继电保护部分的细化、补充和完善。
220kV智能变电站继电保护调试问题关键问题分析及建议发布时间：2022-10-18T04:24:14.739Z 来源：《福光技术》2022年21期作者：李慧强[导读] 在当前的发展形势下，智能化变电站是我国发展的必然趋势。
智能化变电所的投入与应用，能够对我国电网的运行进行有效的控制，减少电网的损耗，自动化技术能使变电所的功能更加完善，从而确保电力系统的安全。
内蒙古电力（集团）有限责任公司呼和浩特供电分公司内蒙古呼和浩特 010050摘要：变电所是远程传输的一个较重要的转运站，它能有效地降低传输损耗，提高供电的利用率。
随着社会、经济、科技的进步，电力系统的智能化改造也在逐步完善。
作为智能变电所的重要组成部分，其继电保护的调试工作，既是确保变电所安全生产的前提，也是为了确保变电所所用电器的功能与性能的关键测试。
本文以220 kV智能变电所的继电保护调试为实例，对其中的一些问题进行了分析，并给出了一些改进意见，以期对电力系统的调试有一定的借鉴意义。
关键词：智能变电站；继电保护调试；关键问题分析与措施引言在当前的发展形势下，智能化变电站是我国发展的必然趋势。
智能化变电所的投入与应用，能够对我国电网的运行进行有效的控制，减少电网的损耗，自动化技术能使变电所的功能更加完善，从而确保电力系统的安全。
智能变电所是一次、二次侧变电所的主要设备，其控制是以网络通讯平台为基础，利用数字化的数字化信息，实现对站内、外信息的交换，并在某种程度上保证了对电网的实时监测，是数字化、智能化、信息化的一个重大突破。
1. 智能变电站的发展情况与传统的常规变电所相比，智能化变电所在技术和环保方面都要优于传统变电所。
它的首要需求是确保自动化特性的充分运用，如：全站式信息数字化、网络信息共享、通信平台覆盖等。
智能变电所具有的主要作用就是能够自动、自主地采集一定的数据，及时地进行实时的检测和调节，并能够按照用户的需要，实现对电网的全面控制和在线监测。

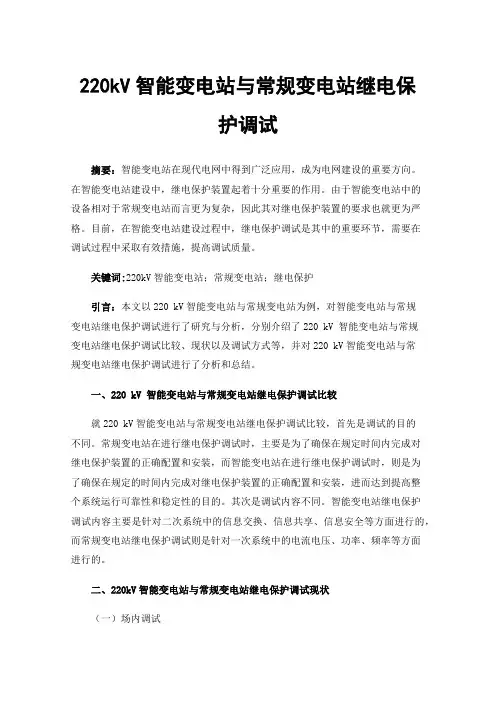

220kV智能变电站与常规变电站继电保护调试摘要：智能变电站在现代电网中得到广泛应用，成为电网建设的重要方向。
在智能变电站建设中，继电保护装置起着十分重要的作用。
由于智能变电站中的设备相对于常规变电站而言更为复杂，因此其对继电保护装置的要求也就更为严格。
目前，在智能变电站建设过程中，继电保护调试是其中的重要环节，需要在调试过程中采取有效措施，提高调试质量。
关键词:220kV智能变电站；常规变电站；继电保护引言：本文以220 kV智能变电站与常规变电站为例，对智能变电站与常规变电站继电保护调试进行了研究与分析，分别介绍了220 kV 智能变电站与常规变电站继电保护调试比较、现状以及调试方式等，并对220 kV智能变电站与常规变电站继电保护调试进行了分析和总结。
一、220 kV 智能变电站与常规变电站继电保护调试比较就220 kV智能变电站与常规变电站继电保护调试比较，首先是调试的目的不同。
常规变电站在进行继电保护调试时，主要是为了确保在规定时间内完成对继电保护装置的正确配置和安装，而智能变电站在进行继电保护调试时，则是为了确保在规定的时间内完成对继电保护装置的正确配置和安装，进而达到提高整个系统运行可靠性和稳定性的目的。
其次是调试内容不同。
智能变电站继电保护调试内容主要是针对二次系统中的信息交换、信息共享、信息安全等方面进行的，而常规变电站继电保护调试则是针对一次系统中的电流电压、功率、频率等方面进行的。
二、220kV智能变电站与常规变电站继电保护调试现状（一）场内调试智能变电站与常规变电站继电保护调试都需要在现场对继电保护装置进行测试，但是两者在测试范围、测试内容等方面存在较大的差异。
智能变电站的继电保护调试主要集中于设备内部，而常规变电站的继电保护调试则主要集中于外部。
具体来讲，智能变电站的继电保护调试主要是对保护装置的保护范围、动作时间、灵敏度以及后备保护等进行测试；而常规变电站的继电保护调试则是对装置的通信功能、逻辑功能以及运行状态等进行测试。

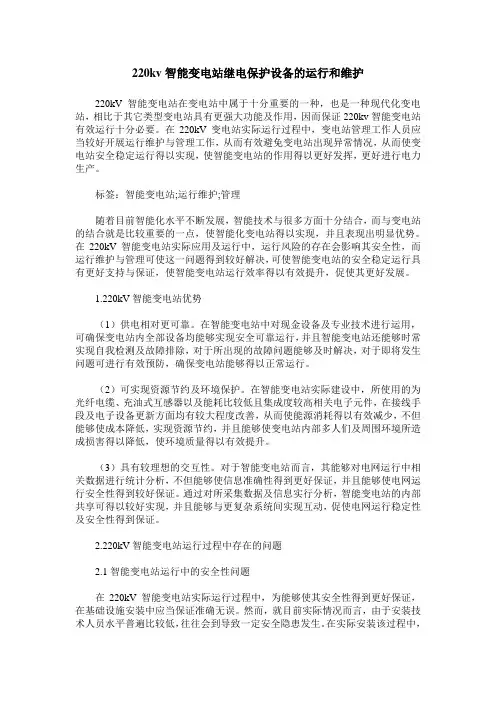

220kv智能变电站继电保护设备的运行和维护220kV智能变电站在变电站中属于十分重要的一种，也是一种现代化变电站，相比于其它类型变电站具有更强大功能及作用，因而保证220kv智能变电站有效运行十分必要。
在220kV变电站实际运行过程中，变电站管理工作人员应当较好开展运行维护与管理工作，从而有效避免变电站出现异常情况，从而使变电站安全稳定运行得以实现，使智能变电站的作用得以更好发挥，更好进行电力生产。
标签：智能变电站;运行维护;管理随着目前智能化水平不断发展，智能技术与很多方面十分结合，而与变电站的结合就是比较重要的一点，使智能化变电站得以实现，并且表现出明显优势。
在220kV智能变电站实际应用及运行中，运行风险的存在会影响其安全性，而运行维护与管理可使这一问题得到较好解决，可使智能变电站的安全稳定运行具有更好支持与保证，使智能变电站运行效率得以有效提升，促使其更好发展。
1.220kV智能变电站优势（1）供电相对更可靠。
在智能变电站中对现金设备及专业技术进行运用，可确保变电站内全部设备均能够实现安全可靠运行，并且智能变电站还能够时常实现自我检测及故障排除，对于所出现的故障问题能够及时解决，对于即将发生问题可进行有效预防，确保变电站能够得以正常运行。
（2）可实现资源节约及环境保护。
在智能变电站实际建设中，所使用的为光纤电缆、充油式互感器以及能耗比较低且集成度较高相关电子元件，在接线手段及电子设备更新方面均有较大程度改善，从而使能源消耗得以有效减少，不但能够使成本降低，实现资源节约，并且能够使变电站内部多人们及周围环境所造成损害得以降低，使环境质量得以有效提升。
（3）具有较理想的交互性。
对于智能变电站而言，其能够对电网运行中相关数据进行统计分析，不但能够使信息准确性得到更好保证，并且能够使电网运行安全性得到较好保证。
通过对所采集数据及信息实行分析，智能变电站的内部共享可得以较好实现，并且能够与更复杂系统间实现互动，促使电网运行稳定性及安全性得到保证。
![国网智能变电站继电保护验收规范标准[详]](https://img.taocdn.com/s1/m/462e39e4b14e852459fb5729.png)

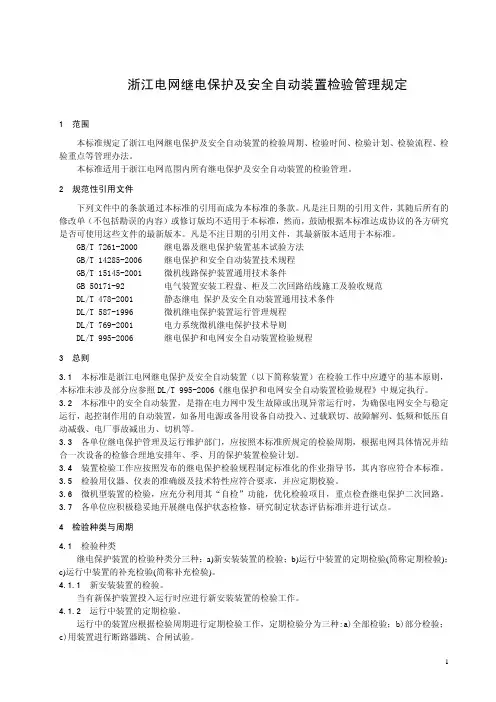

浙江电网继电保护及安全自动装置检验管理规定1 范围本标准规定了浙江电网继电保护及安全自动装置的检验周期、检验时间、检验计划、检验流程、检验重点等管理办法。
本标准适用于浙江电网范围内所有继电保护及安全自动装置的检验管理。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 7261-2000 继电器及继电保护装置基本试验方法GB/T 14285-2006 继电保护和安全自动装置技术规程GB/T 15145-2001 微机线路保护装置通用技术条件GB 50171-92 电气装置安装工程盘、柜及二次回路结线施工及验收规范DL/T 478-2001 静态继电 保护及安全自动装置通用技术条件DL/T 587-1996 微机继电保护装置运行管理规程DL/T 769-2001 电力系统微机继电保护技术导则DL/T 995-2006 继电保护和电网安全自动装置检验规程3 总则3.1 本标准是浙江电网继电保护及安全自动装置（以下简称装置）在检验工作中应遵守的基本原则，本标准未涉及部分应参照DL/T 995-2006《继电保护和电网安全自动装置检验规程》中规定执行。
3.2 本标准中的安全自动装置，是指在电力网中发生故障或出现异常运行时，为确保电网安全与稳定运行，起控制作用的自动装置，如备用电源或备用设备自动投入、过载联切、故障解列、低频和低压自动减载、电厂事故减出力、切机等。
3.3 各单位继电保护管理及运行维护部门，应按照本标准所规定的检验周期，根据电网具体情况并结合一次设备的检修合理地安排年、季、月的保护装置检验计划。
3.4 装置检验工作应按照发布的继电保护检验规程制定标准化的作业指导书，其内容应符合本标准。

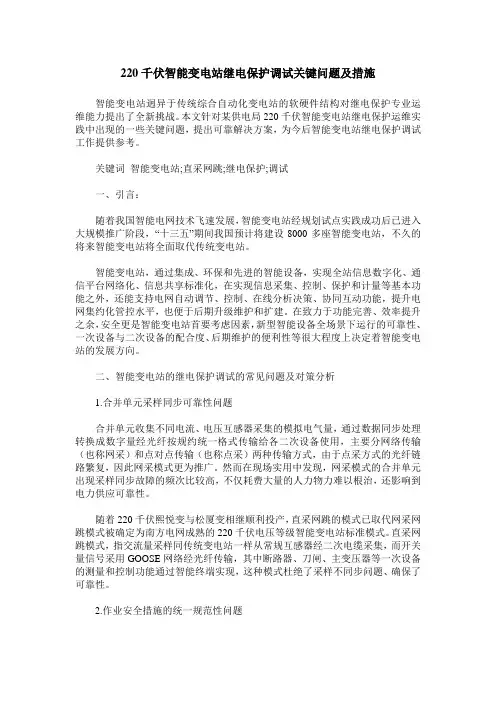

220千伏智能变电站继电保护调试关键问题及措施智能变电站迥异于传统综合自动化变电站的软硬件结构对继电保护专业运维能力提出了全新挑战。
本文针对某供电局220千伏智能变电站继电保护运维实践中出现的一些关键问题，提出可靠解决方案，为今后智能变电站继电保护调试工作提供参考。
关键词智能变电站;直采网跳;继电保护;调试一、引言：随着我国智能电网技术飞速发展，智能变电站经规划试点实践成功后已进入大规模推广阶段，“十三五”期间我国预计将建设8000多座智能变电站，不久的将来智能变电站将全面取代传统变电站。
智能变电站，通过集成、环保和先进的智能设备，实现全站信息数字化、通信平台网络化、信息共享标准化，在实现信息采集、控制、保护和计量等基本功能之外，还能支持电网自动调节、控制、在线分析决策、协同互动功能，提升电网集约化管控水平，也便于后期升级维护和扩建。
在致力于功能完善、效率提升之余，安全更是智能变电站首要考虑因素，新型智能设备全场景下运行的可靠性、一次设备与二次设备的配合度、后期维护的便利性等很大程度上决定着智能变电站的发展方向。
二、智能变电站的继电保护调试的常见问题及对策分析1.合并单元采样同步可靠性问题合并单元收集不同电流、电压互感器采集的模拟电气量，通过数据同步处理转换成数字量经光纤按规约统一格式传输给各二次设备使用，主要分网络传输（也称网采）和点对点传输（也称点采）两种传输方式，由于点采方式的光纤链路繁复，因此网采模式更为推广。
然而在现场实用中发现，网采模式的合并单元出现采样同步故障的频次比较高，不仅耗费大量的人力物力难以根治，还影响到电力供应可靠性。
随着220千伏熙悦变与松厦变相继顺利投产，直采网跳的模式已取代网采网跳模式被确定为南方电网成熟的220千伏电压等级智能变电站标准模式。
直采网跳模式，指交流量采样同传统变电站一样从常规互感器经二次电缆采集，而开关量信号采用GOOSE网络经光纤传输，其中断路器、刀闸、主变压器等一次设备的测量和控制功能通过智能终端实现，这种模式杜绝了采样不同步问题、确保了可靠性。

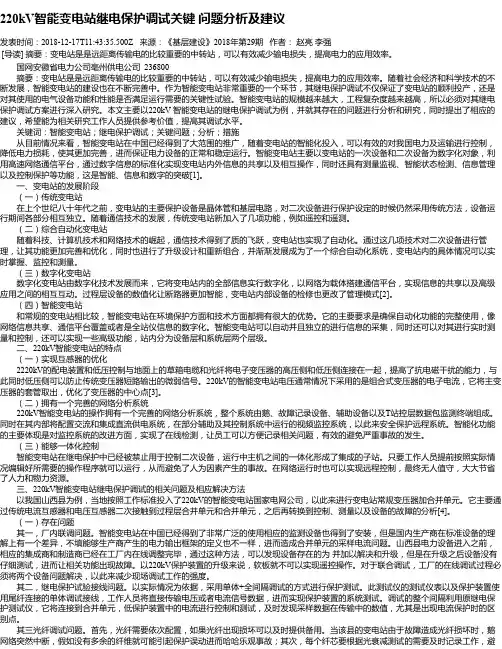

220kV智能变电站继电保护调试关键问题分析及建议发表时间：2018-12-17T11:43:35.500Z 来源：《基层建设》2018年第29期作者：赵亮李强[导读] 摘要：变电站是是远距离传输电的比较重要的中转站，可以有效减少输电损失，提高电力的应用效率。
国网安徽省电力公司亳州供电公司 236800摘要：变电站是是远距离传输电的比较重要的中转站，可以有效减少输电损失，提高电力的应用效率。
随着社会经济和科学技术的不断发展，智能变电站的建设也在不断完善中。
作为智能变电站非常重要的一个环节，其继电保护调试不仅保证了变电站的顺利投产，还是对其使用的电气设备功能和性能是否满足运行需要的关键性试验。
智能变电站的规模越来越大，工程复杂度越来越高，所以必须对其继电保护调试方案进行深入研究。
本文主要以220kV 智能变电站的继电保护调试为例，并就其存在的问题进行分析和研究，同时提出了相应的建议，希望能为相关研究工作人员提供参考价值，提高其调试水平。
关键词：智能变电站；继电保护调试；关键问题；分析；措施从目前情况来看，智能变电站在中国已经得到了大范围的推广，随着变电站的智能化投入，可以有效的对我国电力及运输进行控制，降低电力损耗，使其更加完善，进而保证电力设备的正常和稳定运行。
智能变电站主要以变电站的一次设备和二次设备为数字化对象，利用高速网络通信平台，通过数字信息的标准化实现变电站内外信息的共享以及相互操作，同时还具有测量监视、智能状态检测、信息管理以及控制保护等功能，这是智能、信息和数字的突破[1]。
一、变电站的发展阶段（一）传统变电站在上个世纪八十年代之前，变电站的主要保护设备是晶体管和基层电路，对二次设备进行保护设定的时候仍然采用传统方法，设备运行期间各部分相互独立。
随着通信技术的发展，传统变电站新加入了几项功能，例如遥控和遥测。
（二）综合自动化变电站随着科技、计算机技术和网络技术的崛起，通信技术得到了质的飞跃，变电站也实现了自动化。
220kV智能变电站继电保护调试关键问题分析及建议摘要：随着科学技术的飞速发展，信息技术在电力工业中的作用越来越明显。
在智能变电站的建设过程中，信息技术的应用不仅提高了变电站的技术含量和智能化水平，而且大大提高了变电站的工作效率。
继电保护工作直接影响智能变电站的稳定运行。
随着我国变电站智能化水平的不断提高，继电保护调试工作也应不断创新，以进一步保证智能变电站的稳定运行。
以220kV智能变电站为例，论述了智能变电站的特点，分析了220kV智能变电站的继电保护调试，提出了继电保护调试的策略，希望能为智能变电站的继电保护调试提供一定的参考。
关键词：220KV；智能变电站；继电保护调试引言为了进一步提高变电站的运行效率，我国正在不断加强智能变电站的建设和推广，以满足社会生产和日常生活不断提高的需要。
在智能变电站的运行过程中，继电保护调试对维护变电站的正常运行起着重要的作用。
通过继电保护调试，验证变电站设备及设计的合理性。
智能变电站通过计算机技术和信息技术的应用，能够满足信息保护、远程监控等多种功能的自动化要求，并能进行智能化调整。
与传统变电站相比，智能变电站的二次安装任务明显减少，但调试工作量也有一定程度的增加。
根据智能变电站的特点和发展，有必要对智能变电站继电保护调试进行深入研究，采取合理有效的继电保护调试措施，促进智能变电站的安全稳定运行。
1220kv智能变电站特点与传统变电站相比，智能变电站的科学技术水平、环保性以及经济性明显更高，为了促进电力行业的发展，应当加大对智能变电站建设的投入，使智能变电站的自动化优势进行充分利用。
以220KV智能变电站为例，其优势主要包括以下几个方面。
1.1网络分析系统较为完善在220kv智能变电站中，配置的网络分析系统以及电力供应系统比较完善，同时还配置有远程保护以及监控等辅助性系统，在这些辅助性系统下，能够使智能变电站的正常运行得到有效保证。
其中，监测系统作为变电站的重要组成部分，充分体现了变电站的智能化特性，能够实现在线实时监测，方便工作人员对设备的运行状态以及产生的问题进行及时查询和记录，防止出现严重的安全事故。
220k线路保护全部校验作业规程作业目的：为了保证220kV线路保护系统的稳定性，防范故障和事故的发生，以及确保电网运行安全可靠，制定220kV线路保护全部校验作业规程。
作业范围：本规程适用于220kV线路保护全部校验作业。
作业内容：1. 保护功能测试要求保护装置进行全部功能测试，确保每个保护功能正常，包括线路差动保护、过流保护、接地保护、低电压保护、反接保护、零序保护、距离保护等。
测试前需确认保护装置的接线是否正确，保护配置参数是否与实际线路一致。
2. 跳闸功能测试要求对每个保护装置进行跳闸功能测试，确保故障时保护能够对故障进行快速、准确的判断，及时产生跳闸信号。
测试时需模拟不同类型的故障，例如短路故障、接地故障、过载故障等，确保能够正常跳闸。
3. 校验范围校验范围包括遥信、遥测、遥控，确保它们的稳定性和准确性。
其中，遥信包括线路运行状态、保护、告警等信息；遥测包括电压、电流、功率等各项参数；遥控包括合分闸、FT臂合分等。
4. 维护保养作业完成后，需进行设备的维护保养，清洁设备表面，更换老化的元件，确保设备运行的可靠性和稳定性。
作业流程：1. 准备工作对220kV线路保护手册等相关资料进行仔细阅读，确认线路继电保护系统配置情况，准备好所需的仪器设备和耗材。
2. 功能测试进行保护装置的全部功能测试，测试过程中需仔细记录测试数据、测试结果和发现的问题，以便后续的维护修改。
3. 跳闸功能测试进行保护装置的跳闸功能测试，测试过程中需模拟不同类型的故障，观察判断，确保保护能够及时产生跳闸信号。
4. 遥信、遥测、遥控校验进行遥信、遥测、遥控等功能的校验，确保信息的准确性和可靠性。
测试过程中需记录测试数据、测试结果和发现的问题。
5. 维护保养对线路继电保护系统的设备进行维护保养，清洁设备表面，更换老化的元件，确保设备的可靠性和稳定性。
6. 结束工作整理记录表格和资料，对进行了修改的保护配置进行备份，保证资料完整性。
浙江电网220kV变电所继电保护验收大纲1 范围本大纲规定了浙江电网220kV变电所继电保护及安全自动装置（以下简称继电保护）验收的内容和要求。
本大纲适用于浙江电网范围内所有220kV变电所继电保护的新建、扩建、技改工程。
2 基本要求2.1 本大纲根据《浙江电网继电保护验收规范》的要求，结合目前新建、扩建、技改工程验收工作的实际情况，规范统一全省继电保护验收项目和要求。
2.2 各单位应按照本大纲要求，重点验收继电保护二次回路、CT变比、保护整组传动试验、保护装置软件版本与整定值、《国家电网公司十八项电网重大反事故措施》继电保护专业重点实施要求等项目。
2.3 220kV及以上变电所继电保护的新建、扩建、技改工程投产前，各地区局应组织相关人员进行验收。
验收工作结束，各地区验收小组必须填写变电所验收报告（格式见附录），在验收报告中应明确存在的问题、整改要求、验收结论等。
验收报告应在工程投产前上报省调继电保护科。
3 验收项目及内容3.1 验收时应具备基本条件表1 验收时应具备的基本条件3.2 基础资料检查表2 基础资料检查13.3 试验报告检查3.4 二次回路检查233.5 装置检查43.6 整组传动检查应对断路器进行传动以验证继电保护装置出口回路的正确性，每一出口回路均应进行一次断路器传动。
验收时要求做一次完整的整组试验：将同一被保护设备的各套保护装置的电流回路串联、电压回路并联，从端子排上通入试验电流、电压，并带断路器进行联动动一次。
整组传动试验时应安排人员在现场观察断路器的动作行为，分相跳闸时断路器的动作相别应与保护一致，保护三相跳闸、手分、手合、重合闸动作时断路器动作行为应正确无误。
4 验收记录每项验收工作结束，验收人员应根据验收情况在以上六个表中填写验收记录，满足要求的在结论一栏内打勾，存在问题的在备注栏中说明，在记录表中要求有验收人员签名。
全部验收工作结束，验收小组应填写验收报告。
验收记录及验收报告应在调度、检修部门存档，同时要求各地区继电保护管理部门应将CT、PT试验报告作为继电保护管理必备资料存档。
浙江电⽹继电保护状态评价导则（试⾏）浙江电⽹继电保护状态评价导则（试⾏）1范围本标准规定了继电保护及安全⾃动装置(简称继电保护)和⼆次回路的状态评价⽅法和要求。
本标准适⽤于浙江电⽹110kV及以上数字式继电保护设备，35kV及以下电压等级设备参照执⾏。
2规范性引⽤⽂件下列⽂件中的条款通过本标准的引⽤⽽成为本标准的条款。
凡是注⽇期的引⽤⽂件，其随后所有的修改单(不包括勘误的内容)或修订版均不适⽤于本标准，然⽽，⿎励根据本标准达成协议的各⽅研究是否可使⽤这些⽂件的最新版本。
凡是不注⽇期的引⽤⽂件，其最新版本适⽤于本标准。
GB/T 14285-2006 继电保护和安全⾃动装置技术规程DL/T 995-2006 继电保护和电⽹安全⾃动装置检验规程Q/ZDJ 51—2006 浙江电⽹220kV系统继电保护技术应⽤规范浙江电⽹继电保护状态检修检验规程3总则3.1继电保护设备实施状态评价必须准确可信地估计或预测设备的状况。
3.2根据继电保护设备缺陷和故障的性质和概率统计分析，借鉴以往发现、处理缺陷和故障的⽅法、数据和经验，通过状态量的表述⽅式，以现有的运⾏巡视、定期停役或带电检测、在线监测等技术⼿段获取状态信息，对在役继电保护设备的运⾏性能进⾏综合评定，为设备运⾏、维护和检修提供依据。
3.3按《浙江电⽹继电保护基础资料及信息的收集和管理规定》要求收集基础资料，为开展状态评价及时提供全⾯、准确的评价数据。
3.4本标准试⾏期间采⽤⼈⼯⽅式进⾏评价，同时应积极探索采⽤计算机辅助决策系统开展继电保护状态评价。
4术语和定义4.1缺陷：是指设备在运⾏使⽤中发⽣影响其完成预定功能的各种状态。
4.2继电保护反事故措施（简称反措）：针对继电保护设备运⾏中发现的缺陷和隐患，采取的针对性纠正措施，根据实施的时间要求分为紧急反措和⼀般性反措。
4.3状态量：直接或间接表征设备状况的各种技术指标、性能和运⾏情况等参数的总称。
4.4状态：根据状态量，经综合分析后对设备的评价结果。
浙江首座智能化改造220千伏变电站完成验收9月25日，在杭州220千伏新闻堰变内，随着检修人员完成最后一组开关联动试验，长达12个工作日的新闻堰变投产验收试验圆满结束，标志着国网杭州供电公司顺利完成首座市区智能化变电站的首检式验收工作，也为今后变电设备的检修模式做出了有益探索。
老闻堰变于1989年投入运行，设备的老旧严重影响了电网的安全性。
2013年，闻堰变在原地点完成整体智能化改造，改造后的闻堰变能完成信息采集、控制、保护和检测等基本功能，同时具备支持电网实时自动控制、智能调节、在线分析决策和协同互动等高级功能，实现了信息数字化、通信平台网络化及信息共享标准化。
为了保证新闻堰变投产后健康稳定运行，杭州供电公司确定采用“首检式”验收这一全新验收方式，按照投运后首次检修的技术要求进行交接验收，既保证了变电站的投运质量，也提高了变电站的运行效率。
由于智能变电站“首检式”验收没有很多经验可以借鉴，为了保证本次验收工作的顺利进行，检修试验工区提前介入，周密部署，制定了详细的验收方案，将验收工作量细化到每一天;针对验收过程中的事故隐患和危险因素，制定风险预控措施;为了监测设备带电后的状态，在变电站投入运行后，该工区也将安排专业人员进行红外测温、主设备取油样等工作;为了保证验收质量，提高后期运维水平，该工区针对验收制定了完整的培训计划，包括智能变电站基础知识、工程实施和验收、投运后用备用间隔开展抢修演练等。
为期12天的验收工作中，在建设单位的配合下，检修试验工区各专业验收组共发现问题117条。
通过与运维部、调控中心、建设单位和厂家的协商，问题得到了有效地整改，确保了闻堰变能够顺利投产。
通过此次验收工作，现场验收人员掌握了智能设备的调试、验收工具的使用以及智能变电站的验收等技能，为智能变电站设备运维质量的提高打下了坚实的基础。
220kV智能变电站继电保护调试关键问题分析及建议摘要：在智能电网建设过程中，继电保护主要用于实现对二次设备的保护，以提高输配电系统的安全性、可靠性和效率。
然而，由于工作环境、设备性能、安装和运行等因素存在的不利影响，智能电网继电保护极其容易发生失活和损坏，从而在一定程度上造成较为严重的经济损失。
因此，这有必要引起有关人员对智能电网继电保护的重视，特别是在220kV变电站继电保护调试过程中，应当划分重点等级，解决重点问题，从而在一定程度上使220kV变电站建设上一个新的台阶。
笔者结合多年工作经验，深入分析220kV智能变电站继电保护调试关键问题，并针对性的提出建议和策略，希望可以给相关专业人员提供借鉴与参考。
关键词：220Kv；智能变电站；继电保护；调试前言在现阶段的发展背景下，我国大力推广智能变电站。
智能变电站的投资和使用可以有效地控制我国的电力运输，降低电力损耗。
自动化技术可以使变电站更加完善，保证电气设备的正常运行。
智能变电站是一次侧以及二次侧变电站运行的主要设备对象，其控制基于网络通信平台，它使用标准化的数字信息来交换站内外的信息，在一定程度上确保对电力设备的实时监控，这是数字化、智能化和信息化的重要突破。
1 220kV变电站继电保护系统架构近几年以来，我们国家大大发展智能电网，因此也逐渐开始了对于220KV变电站的改良工作。
传统的点对点保护方式适应了以组合单元为核心的智能型继电保护系统，大大提高了继电保护的效果。
具体过程如下：（1）前端装置采集220kV变电站的设备数据和运行状态数据，通过通信网络传输给联合机组；（2）合并单元根据协议标准对采集到的数据进行格式化，并将其传输到交换机，以确保数据可以在不同设备之间共享；（3）继电保护装置根据共享数据确定220kV变电站运行的安全系数。
如果超过阈值，保护单元将执行保护操作（如隔离开关隔离开关、电缆解锁、设备锁定等）为迅速制止电力的异常使用，以此来完成对于变电站的保护工作。
浙江电网220千伏智能变电站继电保护首检式验收技术要求（试行）1基本要求1.1本规范根据《浙江电网继电保护验收规范》、《浙江电网220kV变电站继电保护验收规范》的要求，结合目前新建、扩建、技改工程验收工作的实际情况，规范统一全省智能变电站继电保护首检式验收项目和要求。
1.2首检式验收包含原验收规范要求的全部项目，并增加首次检验必需的重要项目，重点验收继电保护系统的隐蔽工程及在运行过程中不能通过装置自检所反映的问题，含资料检查、公用部分检查、直流电源检查、过程层设备检查、间隔层设备检查、站控层设备检查、网络设备及辅助设备七部分内容及《国家电网公司十八项电网重大反事故措施》继电保护专业重点实施要求等项目。
1.3验收前，验收人员应根据变电站设备实际情况，对本规范规定的验收报告内容进行必要的补充和调整。
1.4验收时，验收人员应根据验收报告认真验收、记录，并与施工单位试验报告数据进行核对，发现问题及时记录。
1.5验收结束，各验收小组应将首检式验收报告整理装订，做好移交准备工作。
验收组应汇总填写变电站验收报告（格式见附录M），在验收报告中应明确存在的问题、整改要求、验收结论等。
验收报告应在工程投产前上报投产启动委员会。
1.6被验收工程如存在不满足本验收规范及反措要求、影响到保护安全运行的项目，在整改完成前不允许投入运行。
2首检式验收应具备的基本条件2.1所有二次接线安装结束，二次回路检查调试工作完成。
2.2保护装置的调试工作已结束，调试整定单已经执行并完成校验。
2.3合并单元、智能终端、网络分析仪的调试工作已结束。
2.4保护整组传动试验已结束，相应的现场一次设备具备联动试验条件。
继电保护故障及录波信息子站调试完成，与各级调度主站调试完成。
2.5施工单位自验收、整改工作已完成。
2.6备品备件、专用工器具移交完成。
2.7设备命名牌和熔丝、空开、压板等正式标签挂设完成。
2.8典型操作票及运行规程编写完成，并经主管部门审批。
3资料验收3.1验收时建设单位应提供的资料3.1.1完工报告。
3.1.2监理报告。
3.1.3齐全的继电保护试验报告。
3.1.4断路器、电流互感器、电压互感器的试验报告。
3.1.5保护整定单（正式或调试整定单）。
3.1.6全所电流互感器二次绕组极性、变比的实际接线示意图。
3.1.7设计变更通知单。
3.1.8符合实际的继电保护技术资料，包括出厂检验报告、合格证、设备屏图，集中集成测试报告、说明书。
3.1.9型式试验和出厂验收试验报告（含在集成商厂家所进行的互操作性试验报告）齐全，相关试验数据和功能验收结果满足相关标准和技术协议要求。
3.1.10符合实际的继电保护竣工图纸。
3.1.11最终版本的各种配置文件及注明修改日期的清单，包括全站SCD文件、各装置CID文件；MMS网、GOOSE网、SV网交换机端口分配表；全站设备MAC地址表、IP地址分配表。
3.2配置文件检查3.2.1SCD文件应视同常规变电站竣工图纸,统一由现场调试单位提供，SCD文件以图纸质料要求管理。
3.2.2SCD文件应能描述所有IED的实例配置和通信参数、IED之间的通信配置以及变电站一次系统结构，且具备唯一性。
3.2.3检查SCD文件包含版本修改信息，明确描述修改时间、修改版本号等内容。
3.2.4站控层、间隔层和过程层访问点（Access Point）健全，文件中逻辑设备、逻辑节点和数据集等参数符合IEC61850工程继电保护应用模型标准。
3.2.5ICD文件与装置一致性检查：核对ICD文件中描述中的出口压板数量、名称，开入描述应与设备说明书一致，与设计图纸相符。
3.2.6检查VLAN-ID、VLAN优先级等配置应与设计图纸相符。
3.2.7检查报告控制块和日志控制块使能数应满足正常运行要求。
3.3二次系统虚端子检查3.3.1检查SCD文件中的虚端子连接应与设计图纸一致。
3.3.2检查SCD文件中信息命名应与装置显示及图纸一致。
4公用部分检查4.1设备外观检查4.1.1站控层设备、间隔层设备、过程层设备、网络设备及辅助设备数量及型号应与工程技术协议及设备设计清单一致，且外观完好，无破损、划伤。
4.1.2设备铭牌与标示内容正确、字迹清晰，且符合国家相关标准。
4.1.3屏柜前后都应有标志，屏内设备、空开、把手、压板标识齐全、正确，与图纸和现场运行规范相符。
4.1.4屏柜附件安装正确；前后门开合正常；照明、加热设备安装正常、标注清晰；打印机工作正常。
4.2电缆接线检查4.2.1电缆型号和规格必须满足设计和反措的要求。
4.2.2所有电缆应采用屏蔽电缆，断路器场至保护室的电缆应采用铠装屏蔽电缆。
4.2.3电缆标牌齐全正确、字迹清晰，不易褪色，须有电缆编号、芯数、截面及起点和终点命名。
4.2.4电缆屏蔽层接地按反措要求可靠连接在接地铜排上，接地线截面≥4mm2。
4.2.5汇控柜、智能柜、保护屏内电缆孔及其他孔洞应可靠封堵，满足防雨防潮要求。
4.2.6交、直流回路不能合用同一根电缆；保护用电缆与电力电缆不应同层敷设。
4.3端子接线检查4.3.1检查所有端子排螺丝均紧固并压接可靠。
4.3.2检查装置背板二次接线应牢固可靠，无松动；背板接插件固定螺丝牢固可靠，无松动。
4.3.3回路编号齐全、正确、清晰、不易褪色。
4.3.4正负电源间至少隔一个空端子。
4.3.5每个端子最多只能并接二芯，严禁不同截面的两芯直接并接。
4.3.6不同设备单元，端子布线应分开，不同单元连线须经端子排，正电源应直接上端子排。
4.3.7跳、合闸出口端子间应有空端子隔开，在跳、合闸端子的上下方不应设置正电源端子。
4.3.8连接片应开口向上，相邻间距足够，保证在操作时不会触碰到相邻连接片或继电器外壳，穿过保护柜（屏）的连接片导杆必须有绝缘套，屏后必须用弹簧垫圈紧固。
4.3.9跳闸线圈侧应接在出口压板上端。
4.3.10加热器与二次电缆应有一定间距。
4.4保护通道接线检查4.4.1高频同轴电缆应在两端分别接地，结合滤波器侧的高频电缆屏蔽层应与结合滤波器水平距离为3～5米处与100mm2屏蔽铜导线连接，该铜导线与电缆沟内接地网连接。
4.4.2光纤保护通道光缆、尾纤标识齐全、正确。
4.4.3光电转换器、电源空开、电源屏上电源空开标示正确清晰。
4.5光纤、光纤配线架、网线检查4.5.1尾纤、光缆、网线应有明确、唯一的名称，应注明两端设备、端口名称、接口类型与图纸一致。
4.5.2光缆标牌编号、芯数、起点、终点命名正确齐全、字迹清晰、不易褪色。
4.5.3光纤弯曲曲率半径均大于光纤外直径的20倍，分段固定，走向整齐美观，便于检查。
4.5.4尾纤的连接应完整且预留一定长度，多余的部分应采用弧形缠绕。
尾纤在屏内的弯曲内径大于10cm （光缆的弯曲内径大于70cm），不得承受较大外力的挤压或牵引。
4.5.5尾纤不应存在弯折、窝折现象，不应承受任何外重，不应与电缆共同绑扎，尾纤表皮应完好无损。
4.5.6尾纤接头应干净无异物，连接应可靠，不应有松动现象。
4.5.7光纤配线架中备用的及未使用的光纤端口、尾纤应带防尘帽。
4.5.8光缆熔接工艺符合相关规范要求，光缆熔接盒位置合理、固定可靠，不超规定数量熔接；ODF架标签正确、齐全，备用光纤芯应明确标注。
4.5.9网线的连接应完整且预留一定长度，不得承受较大外力的挤压或牵引，标牌齐全正确。
4.5.10网络通信介质宜采用多模光缆，波长1310nm，宜统一采用ST型接。
4.5.11抽样检查光纤链路发送端功率、接受端功率，计算链路衰耗，无异常。
4.5.12光纤链路收发功率检查可采用抽检，与建设单位试验报告数据进行核对。
4.5.13重点检查备用光纤芯的数量和衰耗是否满足要求，是否与图纸一致。
4.6抗干扰接地措施检查4.6.1主控室、保护室柜屏下层的电缆室，按屏柜布置的方向敷设100mm2的专用铜排（缆），将专用铜排（缆）首未端连接，形成保护室内的等电位接地网；保护室内的等电位接地网必须用至少4根以上、截面不小于50mm2的铜排（缆）与厂、站的主地网可靠连接。
4.6.2主控室、保护室、敷设二次电缆的沟道，断路器场的就地端子箱及保护用的结合滤波器等使用截面不小于100mm2的裸铜排（缆）敷设与主接地网紧密连接的等电位接地网。
4.6.3分散布置的保护就地站、通信室与集控站之间，应使用截面不小于100mm2的、紧密与厂、站主接地网相连接的铜排（缆)将保护就地站与集控站的等电位接地网可靠连接。
4.6.4保护屏内必须有≥100mm2接地铜排，所有要求接地的接地点应与接地铜排可靠连接，并用截面≥50 mm2多股铜线和二次等电位地网直接连通。
4.6.5主变安装在户外的，瓦斯继电器必须安装防雨罩，安装必须结实牢固且必须保证罩住电缆穿线孔。
4.6.6对于装置间不经附加判据直接跳闸回路（包括非电量）当二次电缆超过一定长度（推荐值300m）宜采用大功率继电器。
4.7智能控制柜检查4.7.1智能控制柜应装有100mm2截面的铜接地铜排（缆），并与柜体绝缘；接地铜排（缆）末端应装好可靠的压接式端子，以备接到变电站的接地网上；柜体应循环通风良好。
4.7.2控制柜内设备的安排及端子排的布置，应保证各套保护的独立性，在一套保护检修时不影响其他任何一套保护系统的正常运行。
4.7.3控制柜应具备温度、湿度的采集、调节功能，并可通过智能终端GOOSE接口上送温度、湿度信息。
4.7.4控制柜应能满足GB/T18663.3变电站户外防电。
5直流电源检查5.1保护室直流电源配置检查5.1.1应设置直流分屏,分屏上两组控制、保护电源分别从直流屏上两段直流母线上接取。
5.1.2当任一组蓄电池有异常时，保护和控制直流小母线均应能够实现合环运行。
5.2直流空气断路器（熔断器）的配置检查5.2.1继电保护装置的直流电源和断路器控制回路的直流电源,应分别由专用的直流空气断路器（熔断器）供电。
5.2.2信号回路由专用直流空气断路器（熔断器）供电，不得与其它回路混用。
5.2.3当有断路器两组跳闸线圈时，其每一跳闸回路应分别由专用的直流空气断路器（熔断器）供电，且应接于不同段的直流小母线。
5.2.4任一直流空气断路器（熔断器）断开造成控制、保护和信号直流电源失电时，都必须有直流断电或装置异常告警。
5.2.5直流空气断路器（熔断器）配置必须满足选择性要求，空开下级不应使用熔断器。
5.2.6用1000V摇表摇测直流正、负极对地绝缘应大于1MΩ。
5.2.7双重化配置的每套保护从保护电源到保护装置到出口必须采用同一段直流电源。
5.2.8保护装置交流电压空开要求采用B02型，控制电源、保护装置电源空开要求采用B型并按相应要求配置级差。
5.3装置直流电源检查5.3.180%额定工作电源下装置应能稳定工作。
