建筑工程施工资料管理制度第一章总则第一条为规范建筑工程施工资料的管理，保证及时、准确、真实、完整地收集和保存施工资料档案，持续提高公司基础技术管理工作水平，根据国家有关法律法规和现行国家、行业标准规定，结合公司实际，特制定本制度。
第二条公司所属建筑工程项目，其施工资料的管理，必须遵守本制度。
其他专业工程项目的施工资料管理参照本制度执行。
第二章管理职责第三条合同管理部门负责在签订的《建设工程施工合同》中明确建筑工程施工资料的套（份）数、费用、移交时间，并负责指导、协助和检查招投标及合同文件资料的收集、归档与移交。
第四条技术中心负责指导、协助和检查建筑工程施工资料形成过程中的填写、编制、收集、整理和组卷；负责对施工资料档案进行预验收，并统一指导和监督归档的施工资料的移交。
第五条办公室负责指导、检查和接收竣工工程的建筑工程施工资料的移交、归档，并负责施工资料档案保管、借阅与利用。
第六条工程管理部/总承包项目管理部负责指导、协助和检查联营/直营建筑工程施工进度、物资、质量验收及施工管理资料形成过程中的填写、编制、收集、整理和组卷。
第七条造价管理部负责指导、协助和检查建筑工程施工造价资料形成过程中的填写、编制、收集、整理和组卷。
第八条各区域公司和分公司负责指导、协助和检查所辖地区建筑工程施工资料的填写、编制、收集、整理和组卷，并指导和监督归档的施工资料的移交。
第九条建设工程项目部必须严格按照法律法规及当地有关文件和本制度规定负责建筑工程施工资料的填写、编制、收集、整理、组卷、归档与移交。
第三章施工资料分类第十条建筑工程施工资料分为工程准备阶段文件、施工阶段文件、竣工图和工程竣工文件。
第十一条工程准备阶段文件分为勘察设计文件、招投标及合同文件、开工文件。
第十二条施工阶段文件分为施工管理资料、施工技术资料、施工进度及造价资料、施工物资资料、施工记录、施工试验记录及检测报告、施工质量验收资料。
第十三条工程竣工文件分为竣工验收文件、竣工决算文件、竣工交档文件、竣工总结文件。
公共广播系统技术交底一、引言公共广播系统作为一种广泛应用于各类场所的音频传播设施，在提供信息传达、背景音乐播放、紧急通知发布等方面发挥着重要作用。
为了确保公共广播系统的安装、调试和使用能够达到预期效果，满足用户的需求，特进行本次技术交底。
二、公共广播系统的组成及工作原理公共广播系统通常由以下几个主要部分组成：1、节目源设备：包括 CD 播放器、调谐器、卡座、麦克风等，用于提供各种音频节目源。
2、信号放大和处理设备：如前置放大器、功率放大器等，对音频信号进行放大和处理，以保证信号的质量和强度。
3、传输线路：包括音频线缆、光缆等，用于传输音频信号。
4、扬声器系统：如吸顶扬声器、壁挂扬声器、室外音柱等，将音频信号转换为声音播出。
其工作原理是：节目源设备产生的音频信号经过前置放大器进行初步处理和放大，然后送入功率放大器进行进一步放大，放大后的信号通过传输线路传输到各个扬声器，最终由扬声器将电信号转换为声音播放出来。
三、公共广播系统的安装要点1、扬声器的安装位置应根据场所的声学特性和使用需求，合理确定扬声器的安装位置和数量。
一般来说，室内场所如会议室、商场等，扬声器应均匀分布，以保证声音的均匀覆盖；室外场所如广场、公园等，应考虑声音的传播距离和方向，避免声音反射和遮挡。
2、传输线路的敷设音频线缆应选用符合标准的专用线缆，以保证信号传输的质量。
线路敷设应尽量避免与强电线路并行或交叉，如无法避免，应保持一定的距离，并采取屏蔽措施。
3、设备的安装固定功率放大器、前置放大器等设备应安装在干燥、通风良好的机柜内，并固定牢固，防止震动和碰撞。
机柜的安装位置应便于操作和维护，同时要考虑设备的散热问题。
四、公共广播系统的调试方法1、扬声器音量和音质的调试逐个测试扬声器的音量和音质，调整功率放大器的输出功率，使各个扬声器的音量达到平衡，音质清晰。
注意避免扬声器出现失真、啸叫等问题。
2、分区广播功能的调试检查公共广播系统的分区广播功能是否正常，能否实现对不同区域的独立控制和广播。

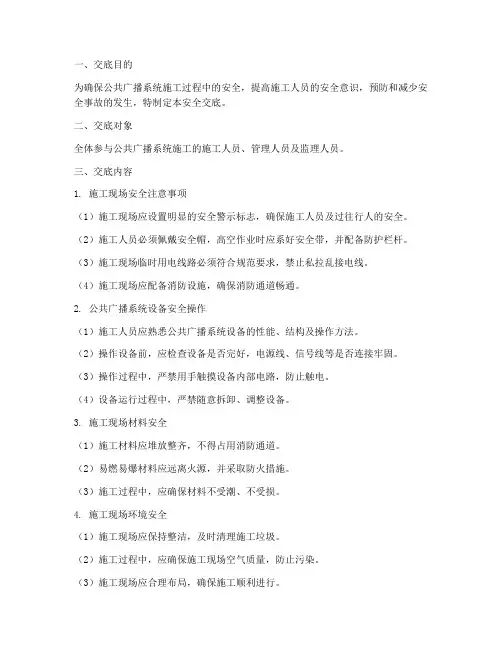

为确保公共广播系统施工过程中的安全，提高施工人员的安全意识，预防和减少安全事故的发生，特制定本安全交底。
二、交底对象全体参与公共广播系统施工的施工人员、管理人员及监理人员。
三、交底内容1. 施工现场安全注意事项（1）施工现场应设置明显的安全警示标志，确保施工人员及过往行人的安全。
（2）施工人员必须佩戴安全帽，高空作业时应系好安全带，并配备防护栏杆。
（3）施工现场临时用电线路必须符合规范要求，禁止私拉乱接电线。
（4）施工现场应配备消防设施，确保消防通道畅通。
2. 公共广播系统设备安全操作（1）施工人员应熟悉公共广播系统设备的性能、结构及操作方法。
（2）操作设备前，应检查设备是否完好，电源线、信号线等是否连接牢固。
（3）操作过程中，严禁用手触摸设备内部电路，防止触电。
（4）设备运行过程中，严禁随意拆卸、调整设备。
3. 施工现场材料安全（1）施工材料应堆放整齐，不得占用消防通道。
（2）易燃易爆材料应远离火源，并采取防火措施。
（3）施工过程中，应确保材料不受潮、不受损。
4. 施工现场环境安全（1）施工现场应保持整洁，及时清理施工垃圾。
（2）施工过程中，应确保施工现场空气质量，防止污染。
（3）施工现场应合理布局，确保施工顺利进行。
1. 施工人员应认真听取安全交底，了解施工过程中的安全注意事项。
2. 施工人员应遵守安全操作规程，确保自身及他人安全。
3. 施工人员应主动发现安全隐患，及时报告并采取措施消除。
4. 施工单位应加强对施工人员的安全教育培训，提高安全意识。
五、交底人（此处填写交底人姓名及职务）六、接受人（此处填写接受人姓名及职务）七、交底日期（此处填写交底日期）八、备注1. 本安全交底适用于公共广播系统施工全过程。
2. 施工过程中，如遇特殊情况，应按照相关规定进行调整。
3. 本安全交底自发布之日起实施，如有变更，以最新版本为准。
一、交底目的为确保公共广播系统在安装、调试、使用和维护过程中的安全，防止事故发生，特进行本安全技术交底。
二、交底内容1. 系统概述- 公共广播系统是现代建筑中重要的子系统，主要用于背景音乐播放、紧急广播和语音广播等。
- 系统由音源设备、传输设备、功率放大器、扬声器、控制单元等组成。
2. 安全注意事项1. 电气安全- 电气设备操作人员应具备电工操作资格。
- 严格遵守电气安全规程，确保设备接地良好。
- 操作过程中，注意防止触电，避免操作人员靠近高压设备。
2. 高空作业安全- 高空作业人员应佩戴安全带，并设置安全防护设施。
- 严格遵循高空作业安全规程，防止坠落事故。
3. 设备操作安全- 操作人员应熟悉设备性能和操作规程。
- 避免在设备运行过程中进行维修和调整。
- 发现设备异常情况，立即停机检查，排除故障。
4. 噪声防护- 设备运行过程中，注意观察噪声情况，避免长时间暴露在高分贝噪声环境中。
- 加强噪声防护措施，如佩戴耳塞等。
3. 安装与调试安全1. 安装环境- 确保安装环境安全，无火灾、爆炸等危险。
- 遵循设备安装说明书，确保设备安装牢固。
2. 设备连接- 严格按照接线图进行设备连接，确保连接正确。
- 连接电缆时，注意防止损伤电缆绝缘层。
3. 调试安全- 调试过程中，注意观察设备运行状态，确保设备正常工作。
- 发现异常情况，立即停机检查，排除故障。
4. 维护与保养安全1. 定期检查- 定期检查设备运行状态，发现异常情况，及时处理。
- 检查设备接地情况，确保接地良好。
2. 保养措施- 定期对设备进行清洁和保养，防止灰尘、杂物等影响设备运行。
- 更换老化、损坏的部件，确保设备安全运行。
三、交底人及接受人- 交底人：XXX（姓名）- 接受人：XXX（姓名）四、交底时间- 交底时间：XXXX年XX月XX日五、附件- 公共广播系统设备清单- 公共广播系统操作规程- 公共广播系统维护保养规程六、注意事项- 本交底内容仅供参考，具体操作应根据实际情况进行调整。

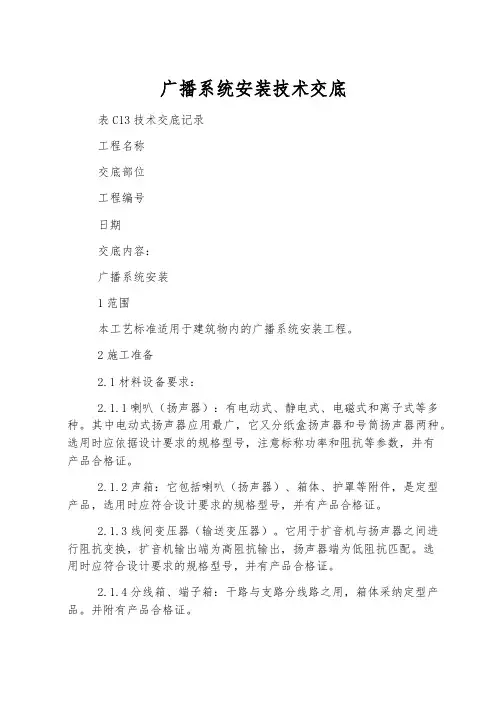

广播系统安装技术交底表C13技术交底记录工程名称交底部位工程编号日期交底内容：广播系统安装1范围本工艺标准适用于建筑物内的广播系统安装工程。
2施工准备2.1材料设备要求：2.1.1喇叭（扬声器）：有电动式、静电式、电磁式和离子式等多种。
其中电动式扬声器应用最广，它又分纸盒扬声器和号筒扬声器两种。
选用时应依据设计要求的规格型号，注意标称功率和阻抗等参数，并有产品合格证。
2.1.2声箱：它包括喇叭（扬声器）、箱体、护罩等附件，是定型产品，选用时应符合设计要求的规格型号，并有产品合格证。
2.1.3线间变压器（输送变压器）。
它用于扩音机与扬声器之间进行阻抗变换，扩音机输出端为高阻抗输出，扬声器端为低阻抗匹配。
选用时应符合设计要求的规格型号，并有产品合格证。
2.1.4分线箱、端子箱：干路与支路分线路之用，箱体采纳定型产品。
并附有产品合格证。
2.1.5掌控器：掌控音量大小的装置，应选用定型产品，并有产品合格证。
2.1.6外接插座：为广播专用插座，采纳定型产品并附有产品合格证。
2.1.7扩音机：它是扩声系统主机，应依据扩声系统的音质标准和所需容量选择相应等级和规格的产品。
依据设计要求进行选择，并有产品合格证。
2.1.8增音机：前级增音机又称调音盘，应依据设计要求选用定型产品，并有产品合格证。
2.1.9声频处理设备：它包括频率均衡器、人工混响器、延时器、压缩器、限幅器以及噪声增益自动掌控器等。
应依据设计要求选用定型产品，并有产品合格证。
2.1.10常用连线规格见表347。
连线规格表347应依据设计要求选择相应规格的绝缘塑料铜芯多股导线，并有产品合格证。
2.1.11单芯、双芯、四芯屏蔽线或屏蔽电缆应依据设计要求选用，并有产品合格证。
2.1.12其它音响设备如唱机、收录机、话筒、掌控电源、稳压电源等设备都必需符合设计要求的规格型号。
2.1.13镀锌材料：有机螺丝、平垫、弹簧垫圈、金属膨胀螺栓。
2.1.14其它材料：塑料胀管、接线端子、钻头、焊锡、焊剂、各类插头等。
一、基本信息1. 交底日期：____年____月____日2. 交底单位：____公司/项目部3. 交底人：____（安全员或负责人）4. 接收人：____（信号工）5. 工程名称：____项目二、施工作业特点和危险源1. 作业活动：塔吊信号指挥、吊装作业协调、物料运输指挥等。
2. 潜在的危险因素：- 吊装作业过程中，吊物掉落或碰撞；- 吊装作业中，塔吊倾覆、吊臂折断；- 高处作业，发生坠落；- 吊索具损坏，导致吊物脱落；- 信号指挥失误，造成吊装作业事故；- 现场环境复杂，存在交叉作业风险。
三、对危险源的具体控制措施和应注意的安全事项1. 个人防护：- 进入施工现场必须佩戴安全帽，扣好帽带；- 高处作业时，必须系好安全带；- 穿着符合要求的防滑鞋，禁止穿拖鞋、赤脚；- 酒后不得进入施工现场；- 严禁高空抛物；- 施工现场严禁吸烟，抽烟到指定地点；- 施工现场的各种安全防护标志、设施不得随意拆除或挪动。
2. 针对性安全交底：- 严禁串岗、离岗，保持现场秩序；- 现场指挥语言采用普通话，规范指挥；- 严格执行信号指挥与塔机司机的应答制度；- 每次吊运前检查吊笼底部、U型环等安全情况；- 每天检查吊钩、钢丝绳、吊索具、容器等安全状况，发现问题及时汇报； - 注意协调各班组之间的吊运关系，上下信号工配合一致；- 严格遵守“施工现场安全生产六大纪律”和“起重吊装十不吊”规定； - 对被吊物的体积、重量及所处位置进行判断，确定吊点及吊运方法；- 在吊装异形构件时，先了解构件重量再进行起吊；- 严格执行吊装安全操作规程，抵制违章作业指令。
四、培训及考核1. 信号工必须接受专业安全技术培训，考试合格后取得特种作业上岗证；2. 信号工应掌握并熟练运用旗语、哨语、手势、对讲机等指挥方法；3. 信号工应熟悉现场环境和设备性能，提高安全意识；4. 定期组织安全教育培训，提高信号工的安全技能。
五、记录存档1. 本记录由交底人、接收人签字确认；2. 本记录存档期限：____年；3. 存档地点：____公司/项目部安全档案室。
公共广播与紧急广播系统检验批质量验收记录(GB50339-2003) 编号：070106 □□□
注：本表由施工项目专业质量检查员填写；专业监理工程师(建设单位项目专业技术负责人)组织项目专业质量(技术)负责人等进行验收；质量检查记录(检测报告、质量证明文件)填写在表D.0.1的附件表中。
公共广播与紧急广播系统检验批质量验收记录说明
4.2.10 公共广播与紧急广播系统检测应符合下列要求：
1系统的输入输出不平衡度、音频线的敷设、接地形式及安装质量应符合设计要求，设备之间阻抗
匹配合理；
2放声系统应分布合理，符合设计要求；
3最高输出电平、输出信噪比、声压级和频宽的技术指标应符合设计要求；
4通过对响度、音色和音质的主观评价，评定系统的音响效果；
5功能检测应包括：
1) 业务宣传、背景音乐和公共寻呼插播；
2) 紧急广播与公共广播共用设备时，其紧急广播由消防分机控制，具有最高级优先权，
在火灾和突
发事故发生时，应能强制切换为紧急广播并以最大音量播出；紧急广播功能检测按
本规范第7章的有关规定执行；
3) 功率放大器应冗余配置，并在主机故障时，按设计要求备用机自动投入运行；
4) 公共广播系统应分区控制，分区的划分不得与消防分区的划分产生矛盾。
【广播内容】：亲爱的各位施工人员、管理人员及工程相关人员：大家好！为确保施工现场安全生产，提高施工安全意识，现将本工程的安全技术交底内容进行广播通知，请大家务必认真听取，并严格执行以下安全技术操作规程。
一、交底内容1. 模板工程安全技术交底- 模板安装、拆除过程中，必须使用符合安全标准的模板及配件。
- 高处作业时，必须佩戴安全帽，系好安全带，并确保安全带连接牢固。
- 严禁在同一垂直面上下同时作业，防止物体打击事故发生。
- 模板安装、拆除时，应设置安全防护栏杆，确保施工人员安全。
2. 钢筋工程安全技术交底- 钢筋加工、绑扎过程中，应严格按照施工图纸要求进行。
- 严禁使用不合格的钢筋材料，确保工程质量。
- 钢筋绑扎时，应佩戴防护手套，防止钢筋刺伤。
- 钢筋焊接作业时，必须采取防火、防爆措施。
3. 砌体工程安全技术交底- 砌筑过程中，必须使用合格的砌体材料。
- 砌筑时，应遵守施工规范，确保砌体质量。
- 砌筑作业时，必须佩戴安全帽，系好安全带。
- 严禁在砌体上堆放重物，防止坍塌事故发生。
4. 开挖、回填工程安全技术交底- 开挖、回填作业前，必须对施工区域进行安全评估。
- 严禁在未采取防护措施的情况下进行开挖、回填作业。
- 开挖、回填过程中，应设置安全警示标志，防止行人误入危险区域。
- 开挖、回填作业时，必须佩戴安全帽，系好安全带。
5. 脚手架工程安全技术交底- 脚手架搭设、拆除必须按照施工规范进行。
- 脚手架材料必须符合安全标准，严禁使用不合格材料。
- 脚手架搭设过程中，必须设置安全防护设施，如防护栏杆、踢脚板等。
- 脚手架使用过程中，必须定期检查，确保安全。
二、注意事项1. 施工现场严禁酒后作业、疲劳作业。
2. 严禁违章指挥、违章作业。
3. 施工人员必须接受安全技术培训，掌握安全技术操作规程。
4. 发现安全隐患，应及时报告，并采取相应措施予以消除。
请大家务必高度重视安全生产，严格执行安全技术操作规程，共同营造一个安全、有序的施工环境。
