【物理】欧姆定律单元测试（word版附答案）（word）一、欧姆定律选择题1．如图所示，N是悬挂在弹簧测力计下的条形磁铁，B是螺线管。
闭合开关S，待弹簧测力计示数稳定后，将变阻器尺的滑片缓慢向右滑动，在此过程中下列说法正确的是（）A. V表示数变大，A表示数变大B. V表示数变大，A表示数变小C. 弹簧测力计示数变小D. 弹簧测力计示数变大【答案】 C【解析】【解答】A、由电路图可知,R0与R串联,电压表测R两端的电压,电流表测电路中的电流,将变阻器R的滑片缓慢向右移动时,变阻器接入电路中的电阻变小,电路中的总电阻变小由I=U/R 可知,电路中的电流变大,即电流表的示数变大,A不符合题意；B、由U=IR可知,R0两端的电压变大,因串联电路中总电压等于各分电压之和,所以,R两端的电压变小,即电压表的示数变小,B不符合题意；C、由图可知,电流由螺线管的下方流入,则由右手螺旋定则可知螺线管上端为N极,下端为S 极,因螺线管的上端与磁铁的下端为同名磁极,相互排斥,且电路中的电流增大,所以,螺线管与磁铁之间的斥力增大,弹簧测力计示数变小,C符合题意；D、由C的分析可知，D不符合题意；故答案为：C【分析】（1）当变阻器R的滑片缓慢向右移动,滑动变阻器接入电路的电阻变小,根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化；（2）影响电磁铁磁性强弱的因素有:电流的大小、线圈的匝数、有无铁芯.线圈的匝数一定,电流越大磁性越强；（3）运用安培定则判断通电螺线管的极性；（4）磁极间的相互作用:同名磁极相互排斥,异名磁极相互吸引；2．如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是50Ω．当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和R3的功率之和是3.2W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知R2：R3=3：1，U1：U1′=3：2，P1：P1′=1：36。
九年级上册物理第十四章欧姆定律章末训练（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．有一只阻值未知的定值电阻R x和一只标有“2.5V”的小灯泡L：(1)图甲是用伏安法测定值电阻R x阻值的实物电路。
电源电压恒为3V，滑动变阻器R1的最大阻值为10Ω：①请用笔画线代替导线将图甲的实验电路补充完整；（________）②电路正确连接闭合开关后，发现仅有一只电表指针明显偏转，造成该现象的原因可能是_____；A．R1断路 B．R x断路 C．开关短路 D．R x短路③故障排除后，移动滑动变阻器滑片P，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R x=_____Ω；④现有以下三组数据，分析可知，不可能通过以上实验获得的数据有_____（填序号）；实验序号电压U/V电流I/A10.80.22 1.60.43 2.40.6(2)小华利用如图丙所示电路，巧测出小灯泡L的额定功率。
两只滑动变阻器R1和R2的最大阻值分别为10Ω和20Ω，电源电压恒定。
请完成实验步骤：①闭合开关S 、S 2，断开S 1，______，调节滑动变阻器R 2的滑片P ，使电压表的示数为2.5V ；②断开开关S 2，闭合S 、S 1，调节________的滑片P ，使电压表的示数仍为2.5V ； ③保持滑动变阻器R 1的滑片P 不动，将滑动变阻器R2的滑片P 移到最左端，读出电压表的示数为2.7V ，再将R 2的滑片P 移到最右端，读出电压表的示数0.9V ； ④小灯泡的额定功率为_____W 。
【答案】BD 4 1 滑动变阻器R 1滑片移至最左端滑动变阻器R 1 0.625 【解析】 【分析】 【详解】(1)①[1]滑动变阻器R 1与R x 串联接入电路中，因为已经将右端的上接线柱接入了电路中，要使滑动变阻器能保护电路，必须将一个下接线柱接入电路中，比如左下接线柱；因为电源电压恒为3V ，电压表测R x 两端电压，要与R x 并联，并选择0～3V 的小量程。
可编辑修改精选全文完整版欧姆定律练习题(含答案)一、欧姆定律选择题1．如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2．则下列判断正确的是（）A. △P1+△P2＝△I2．（R1+R2）B. |△U1|＞|△U2|C. | |+| |＝R1+R2D. |△U1|＜|△U2|【答案】 C【解析】【解答】解：由电路图可知，R1与R0、R2串联，电压表V1测R0与R2两端的电压之和，电压表V2测R2两端的电压，电流表测电路中的电流。
（1）将滑动变阻器的滑片P 从中点向b端移动一段距离，设移动前后电路中的电流分别为I1、I2，由I＝可得，电压表V2示数的变化量：△U2＝U2﹣U2′＝I1R2﹣I2R2＝（I1﹣I2）R2＝△IR2，则|△U2|＝|△IR2|，因串联电路中总电压等于各分电压之和，所以，电压表V1示数的变化量：△U1＝U1﹣U1′＝（U﹣I1R1）﹣（U﹣I2R1）＝（I2﹣I1）R1＝﹣△IR1，则|△U1|＝|△IR1|，因R1、R2的阻值相同，所以，|△U1|＝|△U2|，BD不符合题意；由| |＝R1、| |＝R2可知，| |+| |＝R1+R2，C符合题意；（2）定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2，则△P1+△P2＝（I12﹣I22）（R1+R2）＝（I1﹣I2）（I1+I2）（R1+R2）＝△I（I1+I2）（R1+R2），A不符合题意。
故答案为：C。
【分析】结合电路图，理清元件的连接方式及电表的测量对象，将滑动变阻器的滑片P从中点向b端移动一段距离，设出移动前后电路中的电流，根据欧姆定律表示出电压表V2示数的变化量，根据串联电路的电压特点和欧姆定律表示出电压表V，示数的变化量，然后结合R1、R2的阻值相同比较|△U1|与|△U2| 的大小关系；根据P=I2R表示出定值电阻R1、R2消耗电功率的变化量.2．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过B. 两端电压不超过3VC. 滑动变阻器连入电路的阻值在范围内变化D. 电路的总功率在范围内变化【答案】 D【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
欧姆定律单元测试题 ( 含答案 )一、欧姆定律选择题1．当一导体两端的电压是6V，通过的电流是0.6A，则该导体的电阻是（）A. 10ΩB3..6ΩC6..6ΩD5..4Ω【答案】A【解析】【解答】解：由I=可得，导体的电阻：R= ==10Ω．故选 A．【分析】已知导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻．2．如甲图所示的电路中，电源电压为 8V 恒定不变， R0为定值电阻， R 为滑动变阻器，闭合开关S 后，在滑片 P 滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）A. R0的阻值是5ΩB. 电路的最大总功率12.8WC. R0的最小功率是 1.6WD. 滑动变阻器最大阻值是35Ω【答案】 C【解析】【解答】解：由电路图可知，R0与 R 串联，电压表测变阻器R 两端的电压，电流表测电路中的电流。
（1）当滑动变阻器接入电路的电阻为0 时，电路为 R0的简单电路，电路中的电流最大，此时电路的总功率最大，由乙图可知，电路中的最大电流I 大＝1.6A，由 I＝可得， R0的阻值：R0＝＝＝5Ω，A符合题意；电路的最大总功率：P 大＝ UI 大＝ 8V× 1.6A＝ 12.8W， B 符合题意；（ 2）当滑动变阻器接入电路的电阻最大时，电压表的示数最大，电流表的示数最小，R0的功率最小，由乙图可知，电路中的最小电流I 小＝0.2A，变阻器R 两端的电压U R＝ 7V，则 R0的最小功率：P0小＝ I 小2R0＝（ 0.2A）2× 5Ω＝ 0.2W， C不符合题意；滑动变阻器的最大阻值：R 大＝＝＝35Ω，D符合题意。
故答案为： C。
【分析】结合电路图，理清元件的连接方式及电表的测量对象，当滑动变阻器接入电路的电阻为0 时，电路中的电流最大，此时电路的功率最大，根据图象读出电路中的最大电流，根据欧姆定律求出R0的阻值，利用P=UI 求出电路的最大功率；当滑动变阻器接入电路的电阻最大时，电压表的示数最大，电流表的示数最小，R0的功率最小，根据图象读出电路的最小电流和变阻器两端的电压，根据P=UI=I2R 求出 R0的最小功率，再利用欧姆定律求出滑动变阻器的最大阻值 .S，当滑动变阻器的滑片向右端移动3．如图所示电路（电源电压保持不变），闭合开关时，下列说法正确的是（）A. 电压表示数不变，电流表示数变大B.电压表示数变大，电流表示数变小C. 电压表示数变小，电流表示数变小D.电压表示数变大，电阻R1的电功率变大【答案】D【解析】【解答】由图可知，滑动变阻器与定值电阻串联，当滑动变阻器的滑片向右移动时，滑动变阻器连入电路中的电阻变小，电路总电阻减小，而电源电压一定，由知，电路中的电流变大，即电流表的示数变大；根据，电阻 R1的电流增大，两端的电压也增大，根据知，电阻 R1的电功率变大，可见ABC 不符合题意、 D 符合题意。

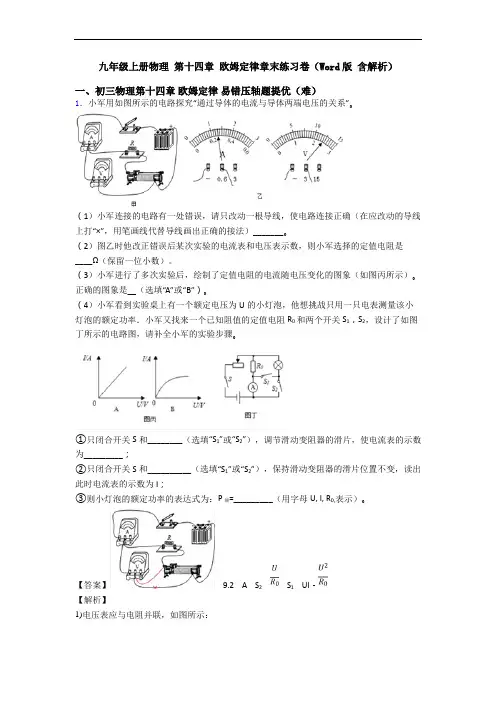

九年级上册物理第十四章欧姆定律章末练习卷（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小军用如图所示的电路探究“通过导体的电流与导体两端电压的关系”。
（1）小军连接的电路有一处错误，请只改动一根导线，使电路连接正确（在应改动的导线上打“×”，用笔画线代替导线画出正确的接法）_______。
（2）图乙时他改正错误后某次实验的电流表和电压表示数，则小军选择的定值电阻是____Ω（保留一位小数）。
（3）小军进行了多次实验后，绘制了定值电阻的电流随电压变化的图象（如图丙所示）。
正确的图象是__（选填“A”或“B”）。
（4）小军看到实验桌上有一个额定电压为U的小灯泡，他想挑战只用一只电表测量该小灯泡的额定功率．小军又找来一个已知阻值的定值电阻R0和两个开关S1，S2，设计了如图丁所示的电路图，请补全小军的实验步骤。
①只闭合开关S和________（选填“S1”或“S2”），调节滑动变阻器的滑片，使电流表的示数为_________；②只闭合开关S和__________（选填“S1”或“S2”），保持滑动变阻器的滑片位置不变，读出此时电流表的示数为I；③则小灯泡的额定功率的表达式为：P额=_________（用字母U, I, R0,表示）。
【答案】 9.2 A S2 S1 UI﹣【解析】1)电压表应与电阻并联，如图所示：(2)由图乙知，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.26A；电压表的量程为0∼3V，分度值为0.1V，示数为2.4V；所以定值电阻的阻值为R=9.2Ω； (3)由于是定值电阻，所以电流与电压成正比例，A正确，B错误；(4)首先只闭合S和S2，此时定值电阻与灯泡并联，灯泡正常发光时，定值电阻两端电压为U，所以此时电流表测量通过定值电阻的电流表示数应为I0，所以当电流表的示数为时灯泡正常发光；只闭合S和S1，此时电流表测量干路电流，则可知灯泡的额定电流I额I−I0I−；灯泡的额定功率P额U额I额U×(I−)UI−.2．在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为3V），电流表、电压表和开关各一个，五个定值电阻（5Ω、10Ω、15Ω、20Ω、30Ω，50Ω），滑动变阻器（规格是“20Ω，2A”），导线若干．（1）图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线_________．（2）在开关闭合前，应将滑动变阻器的滑片滑至最_____（选填“左”或“右”）端．（3）电路连接无误后，闭合开关，小明先后将5Ω和10Ω的电阻分别接入电路，移动滑片P进行了二次实验，数据如图乙表格所示．小明紧接着再将20Ω的定值电阻替换10Ω的电阻后，直接读出电流表示数示为______A．（4）小明为了使实验能继续顺利进行，还可以使用的定值电阻有_________．（写出具体的电阻值，多写少写都不给分）（5）小明将电阻换成标有“2.5V”字样的小灯泡，测量其不同电压下的电功率．①正确连接电路，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这种现象的原因是_____；②排除故障，继续实验,根据实验数据画出I﹣U图像（如图丙）．由此可求出小灯泡正常发光时的功率为__W；（6）完成上述实验后，小明又利用上述器材重新设计了电路（增加了一个滑动变阻器）如图丁，测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I1．请完成实验步骤．①只闭合开关S1，移动滑动变阻器R2的滑片，使电流表示数为I1；②只闭合开关S2，保持滑动变阻器R2的滑片位置不变，移动滑动变阻器R1的滑片，使电流表示数为I1；再_____________________，读出电流表的示数为I2；③则小灯泡的额定功率表达式为P额=_____．【答案】略：右0.1215，30灯泡断路0.625再将滑动变阻器R2的滑片调到最左端3I12 /I2【解析】【分析】【详解】（1）电压表应并联在定值电阻两端，而不是电键的两端，如下图所示（2）为保护电路，闭合开关前，滑动变阻器连入电路中的电阻最大，即滑动变阻器处于右的位置；（3）由表格数据知道，通过移动滑片P进行了二次实验，都保证了定值电阻两端的电压为2V，根据串联电路中总电压等于各分电阻两端电压之和可知：滑动变阻器两端的电压为U =U-U1 =3V-2V=1V，所以滑动变阻器连入的阻值R滑 =U滑/I=1V/0.2A=5Ω；当将20Ω的定值滑电阻替换10Ω的电阻后，由于没有移动滑动变阻器的滑片；则此时总阻值为R总 =R′+R滑=20Ω+5Ω=25Ω；所以电流表示数为：I′=U/R总=3V/25Ω=0.12A；（4）在定值电阻两端电压保持2V的情况下，探究导体的电流跟电阻的关系，小明为了使实验能继续顺利进行，还可以使用的定值电阻有15Ω和30Ω，此时滑动变阻器都可以起到调节作用，当使用50Ω的定值电阻时，需要滑动变阻器接入电路的电阻为25Ω，已经超出滑动变阻器的最大值，故不可以选用；（5）小明将电阻换成标有“2.5V”字样的小灯泡，①正确连接电路，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这种现象的原因是灯泡断路；②排除故障，继续实验,根据实验数据画出I﹣U图像（如图丙）知道小灯泡正常发光时的电流是0.1A，故小灯泡正常发光时的功率为P=UI=2.5V×0.25A=0.625W（6）②只闭合开关S2，保持滑动变阻器R2的滑片位置不变，移动滑动变阻器R1的滑片，使电流表示数为I1；再再将滑动变阻器R2的滑片调到最左端，读出电流表的示数为I2；③则小灯泡的额定功率表达式为P额=3I12 /I23．探究电流与电压的关系。

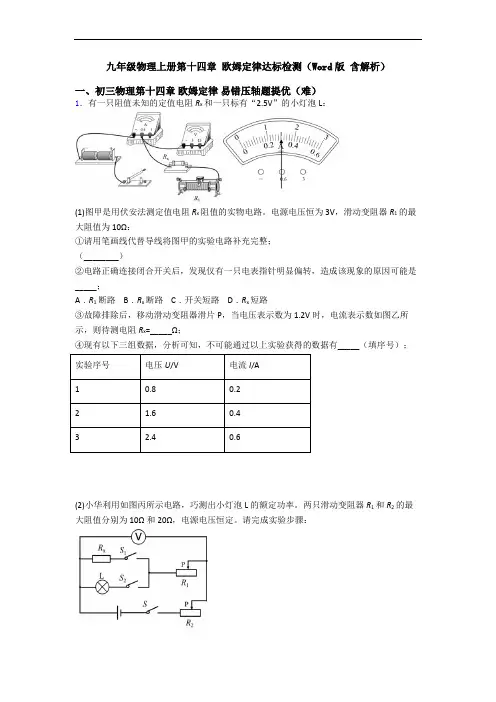

九年级物理上册第十四章欧姆定律达标检测（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．有一只阻值未知的定值电阻R x和一只标有“2.5V”的小灯泡L：(1)图甲是用伏安法测定值电阻R x阻值的实物电路。
电源电压恒为3V，滑动变阻器R1的最大阻值为10Ω：①请用笔画线代替导线将图甲的实验电路补充完整；（________）②电路正确连接闭合开关后，发现仅有一只电表指针明显偏转，造成该现象的原因可能是_____；A．R1断路 B．R x断路 C．开关短路 D．R x短路③故障排除后，移动滑动变阻器滑片P，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R x=_____Ω；④现有以下三组数据，分析可知，不可能通过以上实验获得的数据有_____（填序号）；实验序号电压U/V电流I/A10.80.22 1.60.43 2.40.6(2)小华利用如图丙所示电路，巧测出小灯泡L的额定功率。
两只滑动变阻器R1和R2的最大阻值分别为10Ω和20Ω，电源电压恒定。
请完成实验步骤：①闭合开关S 、S 2，断开S 1，______，调节滑动变阻器R 2的滑片P ，使电压表的示数为2.5V ；②断开开关S 2，闭合S 、S 1，调节________的滑片P ，使电压表的示数仍为2.5V ； ③保持滑动变阻器R 1的滑片P 不动，将滑动变阻器R2的滑片P 移到最左端，读出电压表的示数为2.7V ，再将R 2的滑片P 移到最右端，读出电压表的示数0.9V ；④小灯泡的额定功率为_____W 。
【答案】 BD 4 1 滑动变阻器R 1滑片移至最左端 滑动变阻器R 1 0.625【解析】【分析】【详解】(1)①[1]滑动变阻器R 1与R x 串联接入电路中，因为已经将右端的上接线柱接入了电路中，要使滑动变阻器能保护电路，必须将一个下接线柱接入电路中，比如左下接线柱；因为电源电压恒为3V ，电压表测R x 两端电压，要与R x 并联，并选择0～3V 的小量程。

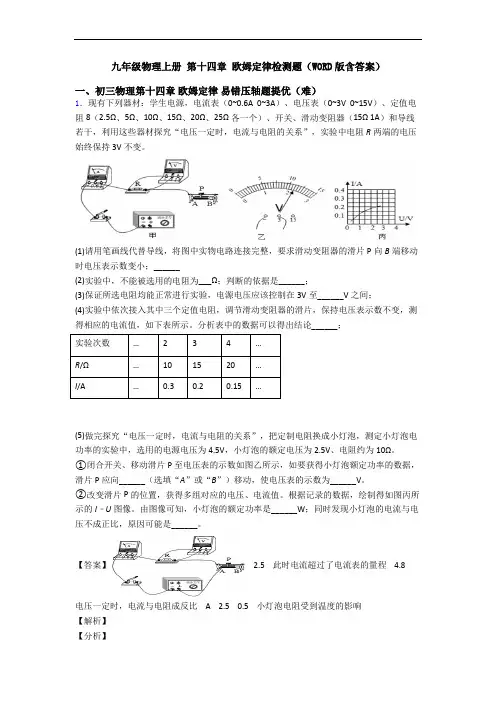

九年级物理上册第十四章欧姆定律检测题（WORD版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。
(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。
分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。
①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。
②改变滑片P的位置，获得多组对应的电压、电流值。
根据记录的数据，绘制得如图丙所示的I﹣U图像。
由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。
【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。

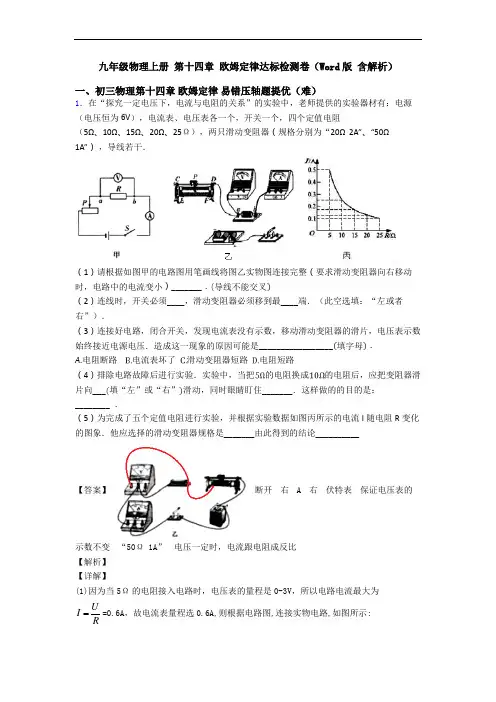

九年级物理上册第十四章欧姆定律达标检测卷（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为6V），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω），两只滑动变阻器（规格分别为“20Ω 2A”、“50Ω1A”），导线若干．（1）请根据如图甲的电路图用笔画线将图乙实物图连接完整（要求滑动变阻器向右移动时，电路中的电流变小）_______．导线不能交叉（2）连线时，开关必须____，滑动变阻器必须移到最____端．（此空选填：“左或者右”）．（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是_________________填字母．A.电阻断路电流表坏了滑动变阻器短路电阻短路（4）排除电路故障后进行实验．实验中，当把的电阻换成的电阻后，应把变阻器滑片向___填“左”或“右”滑动，同时眼睛盯住_______．这样做的的目的是：________ ．（5）为完成了五个定值电阻进行实验，并根据实验数据如图丙所示的电流I随电阻R变化的图象．他应选择的滑动变阻器规格是_______由此得到的结论__________【答案】断开右A右伏特表保证电压表的示数不变“50Ω 1A”电压一定时，电流跟电阻成反比【解析】【详解】(1)因为当5Ω的电阻接入电路时，电压表的量程是0-3V，所以电路电流最大为UI=0.6A，故电流表量程选0.6A,则根据电路图,连接实物电路,如图所示:R(2)连线时，开关必须断开，滑动变阻器必须移到最右端，以保护电路；（3））连接好电路，闭合开关，发现电流表没有示数，说明电路中没有电流，移动滑动变阻器的滑片，电压表示数始终接近电源电压．说明电路中有断路现象，造成这一现象的原因可能是电阻断路了；（4）除电路故障后进行实验．实验中，当把5Ω的电阻换成10Ω的电阻后，接入电路的电阻变大，电流变小，滑动变阻器两端的电压变小，固定电阻两端电压变大，为了保持固定电阻两端的电压不变，应把变阻器滑片向右滑动，增大滑动变阻器两端电压，同时眼睛盯住电压表，以保持电压表示数不变；（5）应选择的滑动变阻器规格是“50Ω 1A”，电压一定时，电流跟电阻成反比．【点睛】(1)根据电路图连接实物，注意导线不要交叉和电表量程选择适当；(2)电路连接时都要断开开关；(3)连好电路闭合开关，发现电压表有示数，电流表无示数则故障可能是电阻发生断路；(4)根据串分压的知识，先判断出改接后电压表的示数变化，然后判断滑片的移动方向；2．在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为3V），电流表、电压表和开关各一个，五个定值电阻（5Ω、10Ω、15Ω、20Ω、30Ω，50Ω），滑动变阻器（规格是“20Ω，2A”），导线若干．（1）图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线_________．（2）在开关闭合前，应将滑动变阻器的滑片滑至最_____（选填“左”或“右”）端．（3）电路连接无误后，闭合开关，小明先后将5Ω和10Ω的电阻分别接入电路，移动滑片P进行了二次实验，数据如图乙表格所示．小明紧接着再将20Ω的定值电阻替换10Ω的电阻后，直接读出电流表示数示为______A．（4）小明为了使实验能继续顺利进行，还可以使用的定值电阻有_________．（写出具体的电阻值，多写少写都不给分）（5）小明将电阻换成标有“2.5V”字样的小灯泡，测量其不同电压下的电功率．①正确连接电路，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这种现象的原因是_____；②排除故障，继续实验,根据实验数据画出I﹣U图像（如图丙）．由此可求出小灯泡正常发光时的功率为__W；（6）完成上述实验后，小明又利用上述器材重新设计了电路（增加了一个滑动变阻器）如图丁，测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I1．请完成实验步骤．①只闭合开关S1，移动滑动变阻器R2的滑片，使电流表示数为I1；②只闭合开关S2，保持滑动变阻器R2的滑片位置不变，移动滑动变阻器R1的滑片，使电流表示数为I1；再_____________________，读出电流表的示数为I2；③则小灯泡的额定功率表达式为P额=_____．【答案】略：右0.1215，30灯泡断路0.625再将滑动变阻器R2的滑片调到最左端3I12 /I2【解析】【分析】【详解】（1）电压表应并联在定值电阻两端，而不是电键的两端，如下图所示（2）为保护电路，闭合开关前，滑动变阻器连入电路中的电阻最大，即滑动变阻器处于右的位置；（3）由表格数据知道，通过移动滑片P进行了二次实验，都保证了定值电阻两端的电压为2V，根据串联电路中总电压等于各分电阻两端电压之和可知：滑动变阻器两端的电压为U =U-U1 =3V-2V=1V，所以滑动变阻器连入的阻值R滑 =U滑/I=1V/0.2A=5Ω；当将20Ω的定值滑电阻替换10Ω的电阻后，由于没有移动滑动变阻器的滑片；则此时总阻值为R总 =R′+R滑=20Ω+5Ω=25Ω；所以电流表示数为：I′=U/R总=3V/25Ω=0.12A；（4）在定值电阻两端电压保持2V的情况下，探究导体的电流跟电阻的关系，小明为了使实验能继续顺利进行，还可以使用的定值电阻有15Ω和30Ω，此时滑动变阻器都可以起到调节作用，当使用50Ω的定值电阻时，需要滑动变阻器接入电路的电阻为25Ω，已经超出滑动变阻器的最大值，故不可以选用；（5）小明将电阻换成标有“2.5V”字样的小灯泡，①正确连接电路，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这种现象的原因是灯泡断路；②排除故障，继续实验,根据实验数据画出I﹣U图像（如图丙）知道小灯泡正常发光时的电流是0.1A，故小灯泡正常发光时的功率为P=UI=2.5V×0.25A=0.625W（6）②只闭合开关S2，保持滑动变阻器R2的滑片位置不变，移动滑动变阻器R1的滑片，使电流表示数为I1；再再将滑动变阻器R2的滑片调到最左端，读出电流表的示数为I2；③则小灯泡的额定功率表达式为P额=3I12 /I23．小明利用如图甲电路“探究电流跟电阻”的关系，已知电源电压保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。

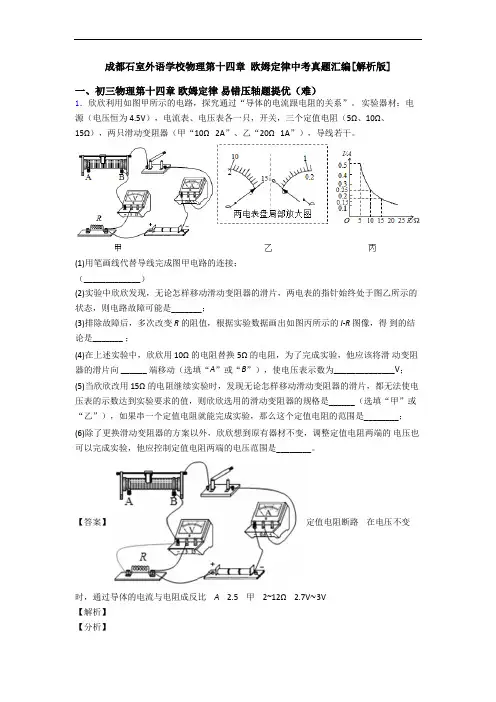

成都石室外语学校物理第十四章欧姆定律中考真题汇编[解析版]一、初三物理第十四章欧姆定律易错压轴题提优（难）1．欣欣利用如图甲所示的电路，探究通过“导体的电流跟电阻的关系”。
实验器材：电源（电压恒为 4.5V），电流表、电压表各一只，开关，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（甲“10Ω 2A”、乙“20Ω 1A”），导线若干。
(1)用笔画线代替导线完成图甲电路的连接；（_____________）(2)实验中欣欣发现，无论怎样移动滑动变阻器的滑片，两电表的指针始终处于图乙所示的状态，则电路故障可能是_______；(3)排除故障后，多次改变 R的阻值，根据实验数据画出如图丙所示的I-R图像，得到的结论是_______ ；(4)在上述实验中，欣欣用10Ω的电阻替换5Ω的电阻，为了完成实验，他应该将滑动变阻器的滑片向 ______ 端移动（选填“A”或“B”），使电压表示数为______________V；(5)当欣欣改用15Ω的电阻继续实验时，发现无论怎样移动滑动变阻器的滑片，都无法使电压表的示数达到实验要求的值，则欣欣选用的滑动变阻器的规格是______（选填“甲”或“乙”），如果串一个定值电阻就能完成实验，那么这个定值电阻的范围是________；(6)除了更换滑动变阻器的方案以外，欣欣想到原有器材不变，调整定值电阻两端的电压也可以完成实验，他应控制定值电阻两端的电压范围是________。
【答案】定值电阻断路在电压不变时，通过导体的电流与电阻成反比A 2.5 甲2~12Ω 2.7V∼3V【解析】【分析】【详解】(1)[1]将电压表并联在定值电阻的两端，如图所示；(2)[2]乙图中，左表为电压表，示数满偏，说明电压表与电源连通；右边为电流表示为0，说明电路断路或总电阻很大，由此可知，与电压表并联的定值电阻断路了。
(3)[3]由图丙所示图象可知：通过电阻的电流与电阻值的乘积为2.5保持不变，是一个定值，这说明：在电压不变时，电流与电阻成反比。
第十四章欧姆定律单元测试题（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小明对“篮球在空气中是否受受到浮力”进行探究，由此进行一系列的思考与实验，并最终设计出可直接测量空气密度的简易“空气密度仪”。
(1)如图甲，将一个带阀门的篮球放在天平的托盘上，阀门连接未充气的气球，且处于关闭状态。
加砝码使天平平衡。
打开阀门，气球变大（假设篮球体积不变），天平指针向______偏转。
指针偏转的原因是__________________________________________。
(2)为测量篮球受到浮力大小，小明设计了如图乙所示的电路。
电路中电源电压U为6V，R 是力敏电阻，其阻值与所受压力F压的关系如图丙所示。
当左盘中篮球未给气球充气时，电流表示数为0.2A，此时压敏电阻R大小为20Ω；当篮球给气球充气到体积为篮球2倍时（篮球体积不变），电流表示数为0.15A，力敏电阻R所受压力F B与篮球对左侧托盘的压力F A的关系如图丁所示，则定值电阻R0阻值为______Ω，篮球所受浮力为______N。
(3)图乙中篮球与气球内气体的总质量保持不变，并控制气球体积为篮球的2倍，在电压表指针所指的刻度盘上标上对应的空气密度值，就制成了一台测量当地空气密度的“空气密度仪”。
若用此装置测量大于1.29kg/m3的空气密度，指针大概应在______（A/B）处。
【答案】右气球受到浮力变大 10 0.09A【解析】【分析】【详解】(1)[1][2]打开阀门，气球变大，根据阿基米德原理，气球受到的浮力变大，蓝球对托盘的压力变小了，故天平指针向右偏转。
(2)[3]压敏电阻R 与定值电阻R 0串联，电流表测量电路的电流，电压表测定值电阻的电压，当左盘中篮球未给气球充气时，电流表示数为0.2A ，根据串联电路的规律及欧姆定律0116V 20100.2AU R R I =-=-Ω=Ω [4]由图丙知此时F 1B ＝309N当篮球给气球充气到体积为篮球的2倍时（篮球体积不变），电流表示数为0.15A ，根据串联电路的规律及欧姆定律2026V 10300.15AU R R I =-=-Ω=Ω 由图丙知此时F 2B =300N由图丁知F B =50F A故11A 309N5050B F F == 22A 300N5050B F F == 托盘A 所受压力的变化量∆F A ＝309N 50−300N 50＝0.18N 篮球给气球充气到体积为篮球的2倍，由阿基米德原理，即篮球所受的浮力为F 浮=12×0.18N=0.09N (3)[5]气球体积为篮球的2倍，即气球的体积不变，现用此装置测量大于1.29 kg/m 3的空气密度，根据阿基米德原理，气球受到的浮力变大，篮球对托盘的压力变小，力敏电阻R 所受压力F B 也变小，可知压敏电阻变大，根据串联电阻的规律，电路的总电阻变大，由欧姆定律，电路的电流变小，根据U ＝IR ，定值电阻的电压变小，即电压表示数变小，故用此装置测量大于1.29 kg/m 3的空气密度，指针应在电压表盘1.29刻度线的左侧， 即A 处。
成都双语实验学校物理第十四章欧姆定律章末练习卷（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．要测量一个阻值约为几百欧的电阻R x。
实验室提供的器材有：电源（电压为3V）、学生用电流表（量程为0~0.6A、0~3A）、学生用电压表（量程为0~3V、0~15V）、滑动变阻器R1和电阻箱R2（0~9999Ω5A）各一个，开关、导线若干。
(1)小明用伏安法测量该电阻，如图是小明连接的电路。
接通电路后，观察到电流表指针不偏转，示数为零，电压表示数为2V。
请你判断：电路中哪一个元件发生了什么故障？答：______；(2)在排除故障换用新元件后，经检查电路完好。
闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，电流太小的原因是______。
所以按小明所选的器材不能用伏安法测出该电阻的值；(3)请你帮助小明在实验室所提供的器材中选择合适的器材，设计实验方案测出该电阻的值；(a)画出实验电路图______；(b)实验步骤：按图连接好电路；闭合S1调节滑动变阻器，使电压表显示合适的值；断开S1闭合S2，______；读出电阻箱的阻值R；(c)写出待测电阻R x的表达式：______。
【答案】电流表短路待测电阻阻值太大保持滑片位置不变，调节电阻箱阻值，使电压表示数与闭合S1时相同R x=R【解析】【分析】(1)常见电路故障有断路与短路，根据电路故障现象分析电路故障原因。
(2)根据欧姆定律，在电压不变的情况下，若电路的电阻增大，则电路中的电流减小，若电阻值很大，则电路中的电流会很小。
若电流值小于电流表的分度值时，将无法准确地测出电流值。
(3)根据实验电路图可知，实验时有电压表，没有电流表，可根据并联电路各支路两端的电压特点进行实验，即：连接好电路图后，用电压表测出待测电阻两端电压，再将开关与电阻箱连接并调节电阻箱的阻值使电压表的示数不变，根据并联电路的电压相等和欧姆定律可知待测电阻的阻值与电阻箱的阻值相等；据此设计实验步骤。
【详解】(1)[1]接通电路，电流表指针不偏转，示数为零，而电压表示数为2V，说明电流表被短路。
(2)[2]由于电源电压为3V，而电阻R x的阻值大约为几百欧，根据欧姆定律电路中的电流太小。
(3)[3]可以应用等效法测待测电阻阻值，待测电阻与电阻箱并联，实验电路图如图所示：[4]实验步骤：按图连接好电路；闭合S1调节滑动变阻器，使电压表显示合适的值；断开S1闭合S2，保持滑片位置不变，调节电阻箱阻值，使电压表示数与闭合S1时相同；读出电阻箱的阻值R。
[5]写出待测电阻R x的表达式R x=R【点评】本题的难点较多，一是电流表量程的选取，二是故障原因的判断，三是没有电压表测电阻的方法：根据并联电路各支路两端的电压相等这一特点设计实验，着重体现了等效替代法在实验中的具体应用。
2．小明对“篮球在空气中是否受受到浮力”进行探究，由此进行一系列的思考与实验，并最终设计出可直接测量空气密度的简易“空气密度仪”。
(1)如图甲，将一个带阀门的篮球放在天平的托盘上，阀门连接未充气的气球，且处于关闭状态。
加砝码使天平平衡。
打开阀门，气球变大（假设篮球体积不变），天平指针向______偏转。
指针偏转的原因是__________________________________________。
(2)为测量篮球受到浮力大小，小明设计了如图乙所示的电路。
电路中电源电压U为6V，R 是力敏电阻，其阻值与所受压力F压的关系如图丙所示。
当左盘中篮球未给气球充气时，电流表示数为0.2A，此时压敏电阻R大小为20Ω；当篮球给气球充气到体积为篮球2倍时（篮球体积不变），电流表示数为0.15A，力敏电阻R所受压力F B与篮球对左侧托盘的压力F A的关系如图丁所示，则定值电阻R0阻值为______Ω，篮球所受浮力为______N。
(3)图乙中篮球与气球内气体的总质量保持不变，并控制气球体积为篮球的2倍，在电压表指针所指的刻度盘上标上对应的空气密度值，就制成了一台测量当地空气密度的“空气密度仪”。
若用此装置测量大于1.29kg/m3的空气密度，指针大概应在______（A/B）处。
【答案】右气球受到浮力变大 10 0.09A【解析】【分析】【详解】(1)[1][2]打开阀门，气球变大，根据阿基米德原理，气球受到的浮力变大，蓝球对托盘的压力变小了，故天平指针向右偏转。
(2)[3]压敏电阻R与定值电阻R0串联，电流表测量电路的电流，电压表测定值电阻的电压，当左盘中篮球未给气球充气时，电流表示数为0.2A，根据串联电路的规律及欧姆定律0116V2010 0.2AUR RI=-=-Ω=Ω[4]由图丙知此时F1B＝309N当篮球给气球充气到体积为篮球的2倍时（篮球体积不变），电流表示数为0.15A，根据串联电路的规律及欧姆定律2026V10300.15AUR RI=-=-Ω=Ω由图丙知此时F2B=300N由图丁知F B=50F A故11A309N5050BFF==22A300N5050BFF==托盘A所受压力的变化量∆F A＝309N50−300N50＝0.18N篮球给气球充气到体积为篮球的2倍，由阿基米德原理，即篮球所受的浮力为F浮=12×0.18N=0.09N(3)[5]气球体积为篮球的2倍，即气球的体积不变，现用此装置测量大于1.29 kg/m3的空气密度，根据阿基米德原理，气球受到的浮力变大，篮球对托盘的压力变小，力敏电阻R所受压力F B也变小，可知压敏电阻变大，根据串联电阻的规律，电路的总电阻变大，由欧姆定律，电路的电流变小，根据U＝IR，定值电阻的电压变小，即电压表示数变小，故用此装置测量大于1.29 kg/m3的空气密度，指针应在电压表盘1.29刻度线的左侧，即A处。
3．小致同学在做“用伏安法测量定值电阻R1的阻值”的实验中，按如图甲所示设计的电路进行实验，已知滑动变阻器的最大阻值为R2。
(1)闭合开关，移动滑动变阻器滑片，改变R1两端电压及通过电流，实现多次测量，其目的是_______________；(2)当电压表示数为2.5V时，电流表示数为0.5A，利用此数据计算出R1的阻值是_____Ω；(3)小华在没有电流表的情况下也测量出了此电阻的阻值，其电路如图乙，他的操作如下：①开关闭合，将滑动变阻器滑片调到最左端，记录电压表示数为3V；②将滑动变阻器的滑片调到最右端，记录电压表的示数为1V。
则R1的阻值为_____（用含有R2的代数式表示）。
(4)小峰同学在小华同学的电路基础上进行了调整，设计了如图丙所示的电路，他的操作如下：①将滑动变阻器滑片调到中央位置，记录电压表示数为U 1；②将滑动变阻器滑片调到阻值最大处，记录电压表示数为U 2。
则U 1_____22U （选填“＞”、“＜”或“＝”），R 1的阻值为_____（用含有U 1、U 2、R 2的代数式表示）。
【答案】减小误差 5 20.5R >212122U U R U U -- 【解析】【分析】(1)定值电阻多次测量求平均值是为了减小误差；(2)根据U R I=算出电阻； (3)闭合开关S ，将滑动变阻器滑片调到最左端，电路中只有电阻1R ；将滑片滑到最右端，两电阻串联，根据串联电路的电流和电压特点求出待测电阻的阻值；(4)要测量x R 的阻值，根据U R I=可知，需知道被测电阻两端电压和通过的电流，据此分析。
【详解】(1)[1]为提高测量的准确程度，通常情况下要进行多次测量并取平均值，其目的是为了减小误差；(2)[2]当电压表示数为2.5V 时，电流表示数为0.5A ，则1R 的阻值为 1 2.5V 5Ω0.5AU R I ===； (3)[3]①开关闭合，将滑动变阻器滑片调到最左端，电路中只有电阻1R ，记录电压表示数为3V ，即电源电压为3V ；②将滑动变阻器的滑片调到最右端，两电阻串联，记录电压表的示数为1V ，即此时电阻1R 两端的电压为1V ，则滑动变阻器2R 两端的电压为3V -1V =2V ，根据串联电路的电流和电压特点有121V 2VR R =, 故120.5R R =；(4)[4]①将滑动变阻器滑片调到中央位置，记录电压表示数为U 1，根据串联电路的电流和电压特点有111212U U R U R -=电源------① 则21122R U U R R =+电源， ②将滑动变阻器滑片调到阻值最大处，记录电压表示数为U 2，根据串联电路的电流和电压特点有2122U U R R U -=电源------② 则2212222U R U R R =+电源， 故212U U >； [5]联立以上①②两式，解得2112122U U R R U U -=-。
【点睛】 本题以伏安法测电阻的探究实验为基础，进行了多层次的拓展，既要掌握好重点实验伏安法测电阻，又要灵活运用欧姆定律进行深度探究，非常经典的一道探究实验综合题。
4．小明同学利用四个定值电阻（5Ω、10Ω、15Ω、20Ω）、规格为“15Ω 1A ”的滑动变阻器、电源（电压为4.5V ）、电压表、电流表、开关和导线等器材，进行了“探究电流与电压、电阻关系”的实验。
(1)小明选择10Ω的定值电阻，连接了如图甲所示的电路，闭合开关，调节滑动变阻器滑片，电流表示数________，电压表示数________（改变/不变）。
经检查发现电路中有一根导线连接错误，请你在连接错误的一条导线上断“×”，并用笔画线代替导线将电路连接正确______；(2)排除故障后，闭合开关，调节滑片到适当位置，电流表示数如图乙所示，则电流表示数为________A ，又读得电压表示数为2V ，此时小明________（能/不能）得出“电阻一定时，电流与电压成正比”的结论；(3)在探究“电流与电阻的关系”时，小明将控制电压设为2.5V ，依次将阻值为5Ω、10Ω、15Ω，20Ω的定值电阻接入电路。
在换上10Ω的电阻后，后续操作有以下四步：①闭合开关；②将滑动变阻器的滑片移到阻值最大位置；③记录电流表示数；④将滑动变阻器的滑片移到适当位置。
从安全和规范角度考虑，正确的顺序是________。
他用20Ω的电阻替换15Ω的电阻进行实验，发现无法使电压表读数调到2.5V。
他可以在电路中与滑动变阻器________（串联/并联）一个阻值大于________Ω的电阻，才能使实验进行到底。
【答案】改变不变 0.2 不能②①④③串联1Ω【解析】【分析】【详解】(1)[1][2]如图甲所示的电路，则电阻与电压表被短路了，电流表与变阻器串联，故闭合开关，调节滑动变阻器的滑片，电流表示数改变，电压表示数不变（为0）。
[3]电流表应与电阻串联，电压表与电阻并联，同时电流表电压表都要正进负出，改正后如图（见答案）所示。
