排屑机本身结构约束

滚筒排屑机原理
滚筒排屑机是一种利用滚筒的高速旋转和近似重力作用，将废铁屑等金属材料吸附到滚筒表面，通过滚动摩擦力将其从工作面上剥离下来并自动输送到导屑口进行排屑处理的设备。

其工作原理主要基于以下几个方面：
1.滚筒的高速旋转：滚筒是滚筒排屑机的核心部件，通常采用优质合金铸铁材料制作，经过精密的加工制作而成。

在机床操作时，滚筒开始旋转，其表面造成了高速的离心力，将机床床身内部产生的金属毛刺和切削油污推到滚筒表面。

2.近似重力作用：滚筒表面的刮板可以将这些杂质推入底部收集器。

由于滚筒具备一定的自清洗功能，使得滚筒在工作过程中不易粘附杂质，从而提高了排屑效率和清洁度。

3.滚动摩擦力：废铁屑等金属材料被吸附到滚筒表面后，通过滚动摩擦力将其从工作面上剥离下来。

这个过程中，滚筒的直径大小根据排屑物料的不同而异，一般较大型的机器的滚筒直径在500mm以上。

4.自动输送到导屑口：被剥离的废铁屑等金属材料会随着滚筒的旋转被自动输送到导屑口。

在这个过程中，电控系统发挥了关键作用。

电控系统是滚筒排屑机的重要组成部分，主要由电机、减速器、控制器等组成，可实现无极调速、逆转控制等功能。

总的来说，滚筒排屑机的原理就是通过滚筒的高速旋转和近似重力作用，将废铁屑等金属材料吸附到滚筒表面，并利用滚动摩擦力将其从工作面上剥离下来，再通过导屑口进行排屑处理。

排屑器技术要求
1.使用场合：
本装置为链式排屑装置，是我公司深孔钻设备的配套部件。

铁削上附带冷却油，需要对铁削附带的冷却油进行回收利用，常用材料为不锈钢和铬锰钢。

2.使用环境：
场所：室内
环境温度：-10度到-40度
环境温度:90%以下
海拔高度：1000m以下
3.外形参数
已附图纸
4.主要结构参数
排屑机主体外壳钢板厚度为4mm
5.冷却液循环系统
每台排屑机配置两台吉林吉特机床冷却泵，冷却泵为出口型号，扬程14米，功率1100W
6.原尺寸改动：
排屑器排屑高度根据实际需求，比原来的高度提高了500mm
7.备注：
我公司在维修排屑器过程中，经常发现刮板由于厚度不够，容易损坏，希望新排屑器能加厚刮板，延长产品使用寿命。

排屑机广泛应用于数控机床、组合机床、加工中心、专业化机床、流水线、自动线等切屑，大型机床及生产线的远等距离的切屑输送。

产品简介»
切屑输送机（排屑机）
应用领域：广泛应用于输送螺帽、螺丝等散件，冲压件及余料，切屑，热处理等。

可制做成水平或带提升高度。

可单机或多台组合使用。

可细分为链板排屑机，刮板排屑机，螺旋排屑机，磁性板式排屑机等。

刮板排屑机主要特点：
●刮板排屑机按采用链条形式分为滚子输送链，模锻可拆链两种。

其中滚子输送链按节距区别有31.75，50.8，模锻可拆链节距为76.6。

●刮板排屑机适用于输送块状粉碎或粉状切屑，非常不适合含有纤维状长条型切屑的输送，否则会引起切屑缠绕链条
●刮板排屑机在从水箱中刮排切屑时，可选加时间继电器使减速电机间断工
作以便控水，可在刮板排屑机底层选加磁铁以加速铁屑沉淀，还可选加制冷机控制冷却液温度。

●由于刮板排屑机本身结构限制，需防止在清扫机床时大量切屑进入排屑机，使排屑机上下刮板和大量切屑混杂在一起引起故障。

●模锻可拆链刮板排屑机特别适用于机加车间碎屑或粉状屑的集中排放处理。

模锻可拆链具有一定自由度，不易卡住，且安装方便，在国外被广泛应用。

刮板式排屑机工作原理刮板式排屑机是一种专门用于清理生产车间或设备上的废料和颗粒物的设备。

它主要由刮板、主机、电机、传动装置、密封装置、控制器等部件组成，工作原理比较简单，但却能高效地完成清理工作。

刮板式排屑机通过刮板将生产车间或设备上的废料和颗粒物，推到输送机的进料口，进一步将它们输送出去。

刮板的运动由电机和传动装置带动，刮板顺着设备表面刮动，将废料和颗粒物推向进料口。

刮板的结构和工作原理保证了废料和颗粒物不会溢出。

刮板式排屑机的输送机使用了链条式和模块式两种形式，它们通过传动装置带动装在链条或模块上的刮板运动。

在输送中，刮板与原材料之间的摩擦力经过逐渐减小，从而实现了较为平稳的运行。

当废料和颗粒物经过输送机输送到一定位置时，会落入收料斗中，且排屑机还可以通过控制器对输送速度、刮板运动等进行控制。

二、刮板式排屑机的主要部件（1）主机：刮板式排屑机的主机主要由浆盘、推干轮、推料板、沉淀池和过滤器等构成。

浆盘通过电机带动，在设备表面上转动，将废料和颗粒物刮入输送机的进料口。

推干轮则对浆盘上的液料进行脱水处理，以便于处理后的物料存储和再利用。

推料板主要用于控制刮板机的刮除角度和深度。

沉淀池和过滤器则对生产过程中产生的污染物进行处理，达到环保排放的要求。

（2）电机和传动装置：电机和传动装置是刮板式排屑机的核心部件，它们提供了稳定的动力和能量。

电机通过传动装置带动刮板机的刮板和输送机的传动链条或模块，实现了输送效果和刮料效果。

（3）密封装置：密封装置用于保护电机和传动装置，防止其被尘埃、污垢和水份等侵蚀。

密封装置还可以防止废料和颗粒物溢出，保持清洁的生产环境。

（4）控制器：控制器是刮板式排屑机最为重要的配件之一。

它负责控制输送机和刮板的运动速度和方向，保证物料能够平稳的运行和清洁。

优点：1. 它可以清理生产车间或设备上的废料和颗粒物，从而保证生产车间干净、整洁、安全。

2. 它具有高效、稳定、可靠的工作性能，能够快速地完成清理工作。

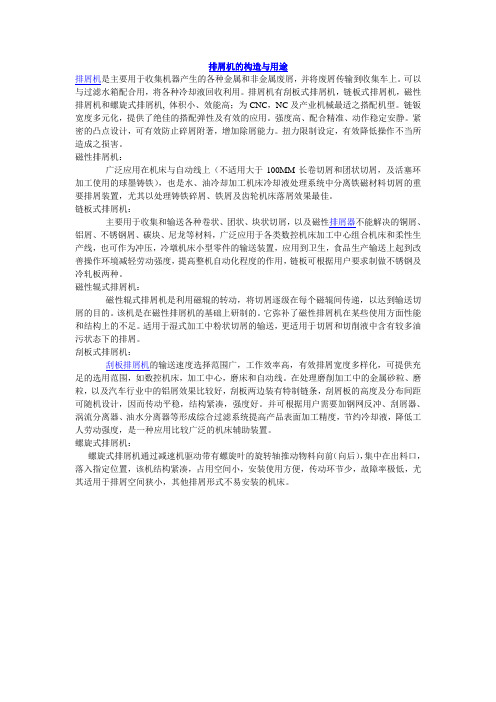

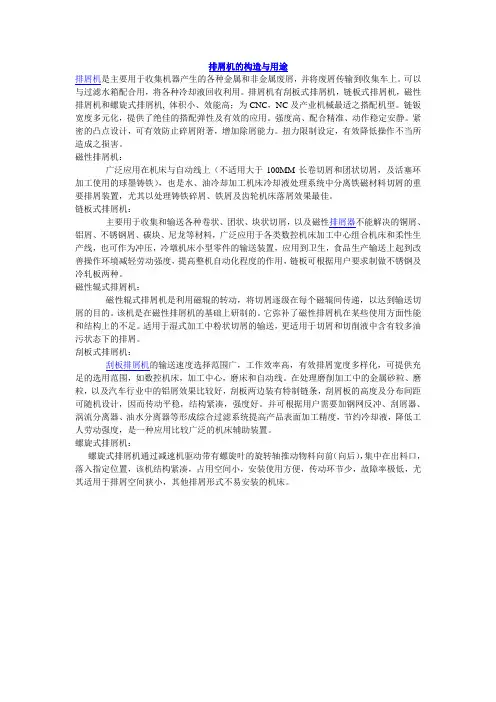

排屑机的构造与用途排屑机是主要用于收集机器产生的各种金属和非金属废屑，并将废屑传输到收集车上。

可以与过滤水箱配合用，将各种冷却液回收利用。

排屑机有刮板式排屑机，链板式排屑机，磁性排屑机和螺旋式排屑机, 体积小、效能高；为CNC，NC及产业机械最适之搭配机型。

链钣宽度多元化，提供了绝佳的搭配弹性及有效的应用。

强度高、配合精准、动作稳定安静。

紧密的凸点设计，可有效防止碎屑附著，增加除屑能力。

扭力限制设定，有效降低操作不当所造成之损害。

磁性排屑机：广泛应用在机床与自动线上（不适用大于100MM长卷切屑和团状切屑，及活塞环加工使用的球墨铸铁），也是水、油冷却加工机床冷却液处理系统中分离铁磁材料切屑的重要排屑装置，尤其以处理铸铁碎屑、铁屑及齿轮机床落屑效果最佳。

链板式排屑机：主要用于收集和输送各种卷状、团状、块状切屑，以及磁性排屑器不能解决的铜屑、铝屑、不锈钢屑、碳块、尼龙等材料，广泛应用于各类数控机床加工中心组合机床和柔性生产线，也可作为冲压，冷墩机床小型零件的输送装置，应用到卫生，食品生产输送上起到改善操作环境减轻劳动强度，提高整机自动化程度的作用，链板可根据用户要求制做不锈钢及冷轧板两种。

磁性辊式排屑机：磁性辊式排屑机是利用磁辊的转动，将切屑逐级在每个磁辊间传递，以达到输送切屑的目的。

该机是在磁性排屑机的基础上研制的。

它弥补了磁性排屑机在某些使用方面性能和结构上的不足。

适用于湿式加工中粉状切屑的输送，更适用于切屑和切削液中含有较多油污状态下的排屑。

刮板式排屑机：刮板排屑机的输送速度选择范围广，工作效率高，有效排屑宽度多样化，可提供充足的选用范围，如数控机床，加工中心，磨床和自动线。

在处理磨削加工中的金属砂粒、磨粒，以及汽车行业中的铝屑效果比较好，刮板两边装有特制链条，刮屑板的高度及分布间距可随机设计，因而传动平稳，结构紧凑，强度好。

并可根据用户需要加钢网反冲、刮屑器、涡流分离器、油水分离器等形成综合过滤系统提高产品表面加工精度，节约冷却液，降低工人劳动强度，是一种应用比较广泛的机床辅助装置。

机床排屑机的工作原理及特点机床排屑机是一种专门用于清理机床切削过程中产生的金属屑、磨粉和润滑液等废料的设备。

它通过吸入、输送、处理和分离等步骤，将废料从机床中排出，有效地保持了机床的清洁，并且可以减少对环境的污染。

下面就该机的工作原理、特点和应用领域进行详细介绍。

一、工作原理主要由负压系统、输送系统、处理系统和控制系统等组成。

其工作原理如下：1.负压系统：机床排屑机通过负压系统将机床内部空气吸入排屑机内，形成负压区域，使废料、灰尘等废弃物能够被吸入到排屑机内。

2.输送系统：经过排屑机的吸入管道后，废料通过输送系统被输送到处理系统中。

输送系统包括输送螺旋、输送管道、输送风机等部件。

3.处理系统：排屑机输送进来的废料在处理系统中得到处理。

处理系统通常由过滤器、离心分离器、液位控制器、油水分离器等部件组成。

过滤器可以去除废料中的小颗粒和灰尘，离心分离器可以将废料中的液体与固体分离，液位控制器可以控制处理系统中废料的液位高度，而油水分离器则可以将废水中的油类物质去除。

4.控制系统：排屑机的工作需要通过控制系统进行控制，控制系统通常由电气柜、PLC等设备组成，可以实现自动化控制。

二、特点1.清洁环保：使用该机可以有效清理机床内的废弃物，减少对环境的污染，同时也能提高生产车间的卫生条件。

2.节省人工：传统的机床清理方法需要大量的人工投入，而该机可以实现自动化清理，节省了人力资源成本。

3.提高生产效率：可以在机床加工过程中随时进行清理，不影响机床的正常加工，从而提高了生产效率。

4.多种型号适用性强：有多种型号，可以满足不同机床的清理需求，适用性强。

5.维护方便：各个部分都是独立的，可以单独进行维护和更换，方便快捷。

三、应用领域机床排屑机广泛应用于金属加工行业，特别是在数控机床、车床、铣床等高精度设备中，该机被广泛采用。

此外，它也可在汽车制造、模具生产、食品加工等领域中使用。

排屑机工作原理排屑机是一种常见的机械设备，用于将木材或其他纤维素材料切削成小颗粒或细丝。

它的工作原理基于旋转刀具对原料进行切削和破碎，从而产生所需的颗粒或细丝。

排屑机通常由进料系统、切削系统、筛分系统和出料系统组成。

进料系统将原料送入机器，切削系统利用旋转刀具对原料进行切削和破碎，筛分系统将切削后的颗粒或细丝按照大小进行分类，而出料系统将分好的颗粒或细丝从机器中取出。

在排屑机的工作过程中，原料首先通过进料系统进入机器。

进料系统通常包括一个进料口和一个传送带，原料通过传送带被输送到切削系统。

切削系统由一组旋转刀具和定位刀具组成，旋转刀具通过高速旋转切削和破碎原料，而定位刀具则起到定位和支撑的作用。

切削过程中，原料被切削成小颗粒或细丝，并被送入筛分系统。

筛分系统通常由一组筛网和振动器组成。

筛网根据颗粒或细丝的大小进行分类，较大的颗粒或细丝通过较大的筛孔被筛分出来，而较小的颗粒或细丝则通过较小的筛孔被筛分出来。

振动器则通过振动筛网，使颗粒或细丝能够顺利通过筛孔。

分好的颗粒或细丝通过出料系统从机器中取出。

出料系统通常包括一个出料口和一个输送带，分好的颗粒或细丝通过输送带被输送到指定的位置，以便进行下一步的处理或使用。

排屑机的工作原理可以总结为：原料进入机器，通过切削系统切削和破碎，然后通过筛分系统进行分类，最后通过出料系统取出。

这个过程中，机器的各个部件协同工作，完成对原料的处理和加工。

排屑机在木材加工、纸浆制造、生物质能源等领域具有广泛的应用。

它可以将木材或其他纤维素材料高效地切削成所需的颗粒或细丝，用于生产纸张、板材、纤维板、生物质能源等产品。

它的工作原理简单清晰，操作方便，能够大大提高生产效率。

为了保证排屑机的正常工作，需要定期对机器进行检查和维护。

刀具的磨损、筛网的堵塞、传动系统的润滑等问题都需要及时处理，以确保机器的正常运行和工作效果。

排屑机是一种常见的机械设备，通过切削和破碎原料将其切削成小颗粒或细丝。

链板排屑器链板式排屑器主要用于收集和输送各种材质的卷状、团状、条状、块状切屑。

广泛应用于各类数控机床、加工中心和柔性生产线，它在机床领域中使用最广泛的一种排屑装置，该设备起到改善操作环境，减轻劳动强度，提高整机自动化程度的作用。

产品性能、特点：1．本产品采用沈阳机床专利技术——复合链板、刮板排屑结构，可自动清理积存在排屑器主体内切屑；2．链板采用优质不锈钢板铰接，表面冲压凸点，细小切屑不易粘附；3．主要零部件均经过耐磨及耐腐蚀处理；4．排屑器传动轴设有摩擦片离合器可实现过载保护，碟型弹簧、双螺纹锁进结构可保证排屑器具有较大的输出扭矩。

技术支持：1．排屑器的外形尺寸非常重要，它不仅要保证与机床有机联接，还要充分考虑排屑器内部结构制造，切屑的流动方向和所受阻力，以保证排屑器具有较大的承载能力和较高的可靠性。

排屑器入口有效容屑深度尺寸E：在机床允许的范围内，尽可能大一些，排屑器排屑通道高度尺寸F：要大于E+（50～100）；排屑出口C尺寸：一般选择要大于300 ～400；大型排屑器可以选择更大。

排屑器与水箱联接的极限组合尺寸B3＞20mm2．建议各主机技术部在机床总体设计时，根据用户的使用需求，尽可能的考虑机床切屑、冷却液的排出量，综合机床总体布局，较合理的确定排屑器的外形尺寸和电机功率、冷却泵参数及排屑量；3．表中的各种参数，可作为参考，由于链板排屑器的制造所受约束条件较少，设计者可在上表的“主机设计给定”处，根据机床需要进行变换，其中β角度可选择常用角度，必要时，可选择00，即直排式；4．链板排屑器一般都具有排水装置，在机床总图布置时，请注明冷却水的过滤路径和冷却循环的出口压力及流量参数；5．请注明排屑器的属性，如：电源的电压、频率；是否具有CE防护要求等；6．在排屑器方案设计时，可通知我们共同研究、操作。

刮板排屑器及磁性刮板排屑器刮板排屑装置主要用于短屑及碎屑的连续输送，不受切屑材质限制的优点。

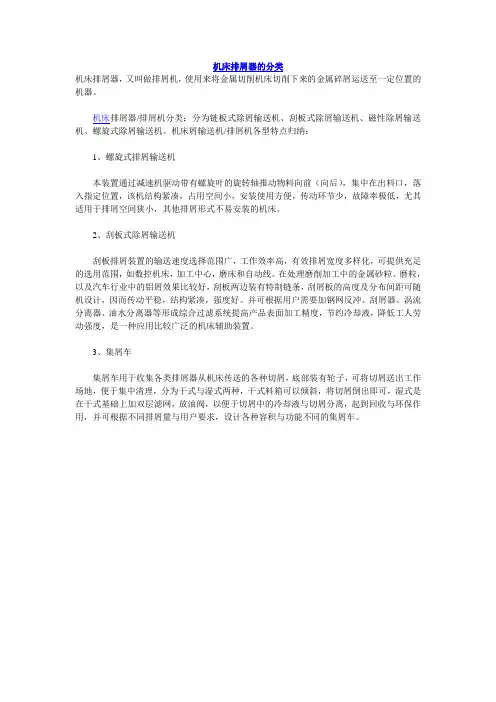

机床排屑器的分类
机床排屑器，又叫做排屑机，使用来将金属切削机床切削下来的金属碎屑运送至一定位置的机器。

机床排屑器/排屑机分类：分为链板式除屑输送机、刮板式除屑输送机、磁性除屑输送机、螺旋式除屑输送机。

机床屑输送机/排屑机各型特点归纳：
1、螺旋式排屑输送机
本装置通过减速机驱动带有螺旋叶的旋转轴推动物料向前（向后），集中在出料口，落入指定位置，该机结构紧凑，占用空间小，安装使用方便，传动环节少，故障率极低，尤其适用于排屑空间狭小，其他排屑形式不易安装的机床。

2、刮板式除屑输送机
刮板排屑装置的输送速度选择范围广，工作效率高，有效排屑宽度多样化，可提供充足的选用范围，如数控机床，加工中心，磨床和自动线。

在处理磨削加工中的金属砂粒、磨粒，以及汽车行业中的铝屑效果比较好，刮板两边装有特制链条，刮屑板的高度及分布间距可随机设计，因而传动平稳，结构紧凑，强度好。

并可根据用户需要加钢网反冲、刮屑器、涡流分离器、油水分离器等形成综合过滤系统提高产品表面加工精度，节约冷却液，降低工人劳动强度，是一种应用比较广泛的机床辅助装置。

3、集屑车
集屑车用于收集各类排屑器从机床传送的各种切屑，底部装有轮子，可将切屑送出工作场地，便于集中清理，分为干式与湿式两种，干式料箱可以倾斜，将切屑倒出即可，湿式是在干式基础上加双层滤网，放油阀，以便于切屑中的冷却液与切屑分离，起到回收与环保作用，并可根据不同排屑量与用户要求，设计各种容积与功能不同的集屑车。

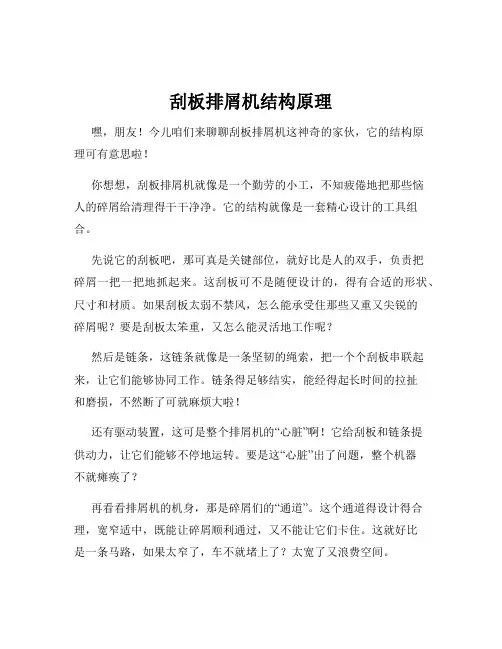

刮板排屑机结构原理嘿，朋友！今儿咱们来聊聊刮板排屑机这神奇的家伙，它的结构原理可有意思啦！你想想，刮板排屑机就像是一个勤劳的小工，不知疲倦地把那些恼人的碎屑给清理得干干净净。

它的结构就像是一套精心设计的工具组合。

先说它的刮板吧，那可真是关键部位，就好比是人的双手，负责把碎屑一把一把地抓起来。

这刮板可不是随便设计的，得有合适的形状、尺寸和材质。

如果刮板太弱不禁风，怎么能承受住那些又重又尖锐的碎屑呢？要是刮板太笨重，又怎么能灵活地工作呢？然后是链条，这链条就像是一条坚韧的绳索，把一个个刮板串联起来，让它们能够协同工作。

链条得足够结实，能经得起长时间的拉扯和磨损，不然断了可就麻烦大啦！还有驱动装置，这可是整个排屑机的“心脏”啊！它给刮板和链条提供动力，让它们能够不停地运转。

要是这“心脏”出了问题，整个机器不就瘫痪了？再看看排屑机的机身，那是碎屑们的“通道”。

这个通道得设计得合理，宽窄适中，既能让碎屑顺利通过，又不能让它们卡住。

这就好比是一条马路，如果太窄了，车不就堵上了？太宽了又浪费空间。

刮板排屑机工作的时候，刮板沿着机身的轨道运动，就像一列有序的小火车，把碎屑稳稳当当地运走。

这过程是不是很神奇？你说，如果没有刮板排屑机，那些工厂里的碎屑该怎么办？是不是会堆积如山，影响工作效率，甚至还可能引发安全隐患？所以说，刮板排屑机的结构原理可太重要啦！每一个部件都有它独特的作用，相互配合，才能让这个大家伙发挥出最大的功效，为我们的生产带来便利。

总之，刮板排屑机虽然看起来只是个机器，但它的结构原理里蕴含着无数的智慧和精心的设计，真是让人不得不佩服！。
