串口实验实验报告串口实验报告一、引言串口是一种常见的数据传输接口，广泛应用于电子设备之间的数据通信。
本次实验旨在通过串口通信实验，深入了解串口的工作原理和使用方法，并实现简单的数据传输。
二、实验目的1. 理解串口通信的基本原理；2. 掌握串口通信的硬件连接方式；3. 学会使用串口通信协议进行数据传输；4. 实现简单的串口通信程序。
三、实验器材1. 一台个人电脑；2. 一块开发板；3. 一条串口数据线。
四、实验步骤1. 将开发板与个人电脑通过串口数据线连接起来；2. 打开串口通信软件，并进行相应的设置；3. 在开发板上编写程序，实现数据的发送和接收；4. 在个人电脑上编写程序，实现数据的接收和显示；5. 进行数据传输实验，观察数据是否能正常传输。
五、实验结果与分析经过实验，我们成功地实现了串口通信，并能够正常地进行数据传输。
通过观察数据接收端的显示，我们可以清晰地看到发送端发送的数据被准确地接收并显示出来。
这说明我们的串口通信实验是成功的。
六、实验总结通过本次实验，我们深入了解了串口通信的原理和使用方法，并成功地实现了串口通信的数据传输。
串口通信在电子设备之间的数据传输中有着广泛的应用，掌握串口通信技术对于我们的学习和工作都具有重要的意义。
七、参考文献[1] XXXX. 串口通信原理与应用[M]. 电子工业出版社, 2010.八、致谢感谢实验中给予我们帮助和指导的老师和同学们，没有你们的支持，我们无法顺利完成本次实验。
九、附录实验中使用的程序代码如下：发送端代码：```c#include <stdio.h>#include <stdlib.h>#include <string.h>#include <Windows.h>int main(){HANDLE hSerial;DCB dcbSerialParams = { 0 };COMMTIMEOUTS timeouts = { 0 };// 打开串口hSerial = CreateFile("COM1", GENERIC_READ | GENERIC_WRITE, 0, NULL, OPEN_EXISTING, FILE_ATTRIBUTE_NORMAL, NULL);if (hSerial == INVALID_HANDLE_VALUE){printf("无法打开串口\n");return 1;}// 配置串口参数dcbSerialParams.DCBlength = sizeof(dcbSerialParams);if (!GetCommState(hSerial, &dcbSerialParams)) {printf("无法获取串口参数\n");return 1;}dcbSerialParams.BaudRate = CBR_9600;dcbSerialParams.ByteSize = 8;dcbSerialParams.StopBits = ONESTOPBIT;dcbSerialParams.Parity = NOPARITY;if (!SetCommState(hSerial, &dcbSerialParams)) {printf("无法设置串口参数\n");return 1;}// 设置串口超时时间timeouts.ReadIntervalTimeout = 50;timeouts.ReadTotalTimeoutConstant = 50;timeouts.ReadTotalTimeoutMultiplier = 10;timeouts.WriteTotalTimeoutConstant = 50;timeouts.WriteTotalTimeoutMultiplier = 10;if (!SetCommTimeouts(hSerial, &timeouts)){printf("无法设置串口超时时间\n");return 1;}// 发送数据char data[] = "Hello, Serial!";DWORD bytesWritten;if (!WriteFile(hSerial, data, strlen(data), &bytesWritten, NULL)){printf("无法发送数据\n");return 1;}// 关闭串口CloseHandle(hSerial);return 0;}```接收端代码：```c#include <stdio.h>#include <stdlib.h>#include <string.h>#include <Windows.h>int main(){HANDLE hSerial;DCB dcbSerialParams = { 0 };COMMTIMEOUTS timeouts = { 0 };// 打开串口hSerial = CreateFile("COM1", GENERIC_READ | GENERIC_WRITE, 0, NULL, OPEN_EXISTING, FILE_ATTRIBUTE_NORMAL, NULL);if (hSerial == INVALID_HANDLE_VALUE){printf("无法打开串口\n");return 1;}// 配置串口参数dcbSerialParams.DCBlength = sizeof(dcbSerialParams);if (!GetCommState(hSerial, &dcbSerialParams)){printf("无法获取串口参数\n");return 1;}dcbSerialParams.BaudRate = CBR_9600;dcbSerialParams.ByteSize = 8;dcbSerialParams.StopBits = ONESTOPBIT;dcbSerialParams.Parity = NOPARITY;if (!SetCommState(hSerial, &dcbSerialParams)) {printf("无法设置串口参数\n");return 1;}// 设置串口超时时间timeouts.ReadIntervalTimeout = 50;timeouts.ReadTotalTimeoutConstant = 50;timeouts.ReadTotalTimeoutMultiplier = 10;timeouts.WriteTotalTimeoutConstant = 50;timeouts.WriteTotalTimeoutMultiplier = 10;if (!SetCommTimeouts(hSerial, &timeouts)){printf("无法设置串口超时时间\n");return 1;}// 接收数据char data[100];DWORD bytesRead;if (!ReadFile(hSerial, data, sizeof(data), &bytesRead, NULL)){printf("无法接收数据\n");return 1;}// 显示接收到的数据printf("接收到的数据：%s\n", data);// 关闭串口CloseHandle(hSerial);return 0;}```十、联系方式作者：XXXEmail：XXX。
知识点串口通讯实验
一、教学目标：
通过本实验熟悉Z-Stac协议栈对串口的操作。
二、教学重点、难点：
理解ZigBee点对点实验的原理并掌握实验的步骤
三、教学过程设计：
1知识点说明
1、串口是开发板和电脑交互的一种工具，使用串口的步骤可以分为两步。
2、由于ZigBee协议栈的存在，使得串口的使用略有不同。
2知识点内容
1）使用串口的根本步骤：
1、化串口，包括设置波特率、中断等；
2、收缓冲区发送数据或者冲接收缓冲区读取数据。
2 在ZigBee协议中已经对串口初始化所需的函数进行了实现，用户只需要传递几个参数就可以使用串口，此外ZigBee协议还实现了串口读取函数和写入函数。
因此用户在使用串口是，只需要掌握Z-Stac协议栈中的串口API函数即可。
3知识点讲解
1）利用动画对串口进行讲解。
2）通过对API函数的讲解掌握串口的使用方法。
3）通过录制的实验内容视频，对本实验的具体步骤进行讲解。
4）观察实验的现象进行总结。
四、课后作业或思考题：
1、串口是开发板和电脑_______的一种工具。
2、串口使用的根本步骤。
3、ZigBee协议实现了那些功能。
4、在实验过程中遇到的问题及解决方法。
五、本节小结：
熟悉Z-Stac协议栈对串口的操作，通过串口进行通讯。

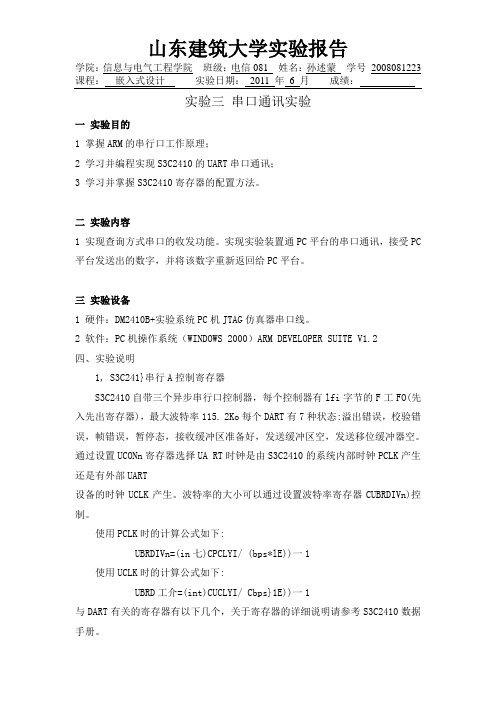

课程：嵌入式设计实验日期：2011 年 6 月成绩：实验三串口通讯实验一实验目的1 掌握ARM的串行口工作原理；2 学习并编程实现S3C2410的UART串口通讯；3 学习并掌握S3C2410寄存器的配置方法。
二实验内容1 实现查询方式串口的收发功能。
实现实验装置通PC平台的串口通讯，接受PC 平台发送出的数字，并将该数字重新返回给PC平台。
三实验设备1 硬件：DM2410B+实验系统PC机JTAG仿真器串口线。
2 软件：PC机操作系统（WINDOWS 2000）ARM DEVELOPER SUITE V1.2四、实验说明1, S3C241}串行A控制寄存器S3C2410自带三个异步串行口控制器，每个控制器有lfi字节的F工FO(先入先出寄存器)，最大波特率115. 2Ko每个DART有7种状态:溢出错误，校验错误，帧错误，暂停态，接收缓冲区准备好，发送缓冲区空，发送移位缓冲器空。
通过设置UCONn寄存器选择UA RT时钟是由S3C2410的系统内部时钟PCLK产生还是有外部UART设备的时钟UCLK产生。
波特率的大小可以通过设置波特率寄存器CUBRDIVn)控制。
使用PCLK时的计算公式如下:UBRDIVn=(in七)CPCLYI/ (bps*lE))一1使用UCLK时的计算公式如下:UBRD工介=(int)CUCLYI/ Cbps}1E))一1与DART有关的寄存器有以下几个，关于寄存器的详细说明请参考S3C2410数据手册。
课程：嵌入式设计实验日期：2011 年 6 月成绩：1)线路控制寄存器ULCONn该寄存器的第6位决定是否使用红外模式，位5-3决定校验方式，位2决定停止位长度，位1 和位D决定每帧的数据位数。
2)控制寄存器UCONn该寄存器决定UA RT的各种模式。
3) FIFO控制寄存器UFCONn该寄存器用于收发缓冲的管理，包括缓冲的触发字节数的设置、F工FO的清除和使能。
4} MODEM控制寄存器UMCONn该寄存器用于设置流控方式。
串口实验实验报告串口实验报告【引言】串口通信是一种常见的数据传输方式，它通过串行传输比特流来实现设备之间的通信。
在本次实验中，我们将通过串口实验来了解串口通信的原理和应用。
【实验目的】本次实验的目的是掌握串口通信的基本原理和使用方法，了解串口通信在实际应用中的作用。
【实验器材】1. 串口模块2. 电脑3. 串口线4. 软件调试工具【实验步骤】1. 连接串口模块和电脑：将串口模块与电脑通过串口线相连。
2. 打开串口调试工具：在电脑上打开串口调试工具，并选择正确的串口号和波特率。
3. 配置串口参数：根据实际需求，设置串口的数据位、校验位、停止位等参数。
4. 发送数据：通过串口调试工具发送数据，观察数据是否成功发送。
5. 接收数据：通过串口调试工具接收数据，确认数据是否成功接收。
6. 分析结果：根据实际情况，分析串口通信的数据传输情况，并记录实验结果。
【实验结果】经过实验，我们成功地使用串口模块进行了数据的发送和接收。
通过串口调试工具，我们可以清晰地观察到数据的传输过程，并确认数据的准确性。
【实验总结】通过本次实验，我们深入了解了串口通信的原理和应用。
串口通信在各个领域都有广泛的应用，例如工业自动化、电子设备控制等。
掌握串口通信的基本原理和使用方法对我们的学习和工作具有重要意义。
【实验感想】本次实验让我更加深入地理解了串口通信的工作原理和使用方式。
通过实际操作，我对串口通信有了更清晰的认识，并对其在实际应用中的作用有了更深刻的理解。
通过这次实验，我也更加意识到了实验的重要性和学习的必要性。
【参考文献】1. 《串口通信原理及应用》2. 《串口通信技术与应用》3. 《串口通信实验教程》【致谢】感谢实验指导老师对本次实验的悉心指导，也感谢实验室的同学们在实验过程中给予我的帮助和支持。
他们的支持和鼓励是我完成本次实验的动力来源。
【附录】实验中使用的串口调试工具下载链接：[下载链接]（请自行搜索并下载合适的串口调试工具）以上为本次串口实验的实验报告，通过这次实验，我们对串口通信有了更清晰的认识，并掌握了串口通信的基本原理和使用方法。
北理工微机原理实验3实验三串行通信一、实验目的1、了解串行通信的基本原理。
2、掌握串行接口芯片8251 的工作原理和编程方法。
2、掌握串行接口芯片8250 的工作原理和编程方法。
3、掌握对串行接口芯片的初始化编程；学会串行通信半双工和全双工的编程技巧。
二、实验内容及步骤1、利用PC 机系统的串行通信接口实现与实验系统的双机通信，PC 机的串行通信接口的端口地址为3F8H，并画出三线连接，七线连线通信接口的连线图，接口为标准RS�D�D232（25 芯）插座。
图1 七线连线通信接口的连线图2、按图1连接好电路，其中8254计数器用于产生8251 的发送和接收时钟，TXD 和RXD 连在九针接口处。
3、接线。
CLK0 /8254 接 1M时钟CLK /8251 接 1M时钟（系统已连接，不用连接） GATE0/8254 接 +5V 0UT0 /8254 接 TX/RXCLK /8251 CS /8254 接 Y0 /IO 地址CS /8251 接 Y7 /IO 地址RXD /8251 接 TXD /九针接口TXD /8251 接 RXD /九针接口4、8254 计数器的计数初值=时钟频率/(波特率×波特率因子)，这里的时钟频率接1MHz，波特率若选1200，波特率因子若选16，则计数器初值为52。
5、设串行通信的波特率为 1200、偶校验、数据位为7 位、一位停止位，利用查询方式实现单工通信。
要求发送方将任一文件传送到收方，收方收到后将源程序写入磁盘。
分别编写收方和发方的通信程序。
6、上述参数不变，用中断方式实现半双工通信，编写程序。
7、PC 机寄存器的端口地址如下表所示。
PC 机寄存器的端口地址 PC 机寄存器的端口地址 I/O 端口 IN/OUT 3F8* OUT 3F8* IN 3F8** OUT 3F9** OUT 3F9* OUT 3FB OUT 3FA IN 3FC OUT 3FD IN 3FE IN * 线路控制寄存器第七位 DLAB=0 ** 线路控制寄存器第七位 DLAB=1波特率和除数因子对照表因子值波特率波特率单位 HZ 单位 HZ MSB LSB 50 09 00 1800 75 06 00 2000 110 04 17 2400 134.5 03 59 3600 150 03 00 4800 600 00 C0 9600 1200 00 60 寄存器名称发送保持寄存器接收数据寄存器波特率因子（LSB）波特率因子 (MSB) 中断允许寄存器线路控制寄存器中断标志寄存器 MODEM 控制寄存器线路状态寄存器 MODEM 状态寄存器因子值 MSB 00 00 00 00 00 00 LSB 40 3A 30 20 18 0C 三、程序实现对于整个程序的实现，可以分为几个步骤。
串口实验报告串口实验报告一、引言串口是一种常见的通信接口，广泛应用于计算机、嵌入式系统和电子设备中。
本次实验旨在通过实际操作串口通信，掌握串口通信的原理和基本操作。
二、实验目的1. 了解串口通信的基本原理；2. 掌握串口通信的设置和配置方法；3. 实现串口通信的数据传输。
三、实验仪器和材料1. 电脑一台；2. 串口线一根；3. 串口调试助手软件。
四、实验步骤1. 连接串口线：将串口线的一端连接到电脑的串口接口，另一端连接到需要进行通信的设备；2. 打开串口调试助手软件：在电脑上打开串口调试助手软件，并选择正确的串口号和波特率；3. 配置串口参数：根据实际需要，设置数据位、停止位、校验位等串口参数；4. 发送数据：在串口调试助手软件的发送窗口中输入需要发送的数据，并点击发送按钮；5. 接收数据：在串口调试助手软件的接收窗口中查看接收到的数据；6. 关闭串口：实验完成后，关闭串口调试助手软件，并断开串口线的连接。
五、实验结果与分析通过实验操作，我们成功地进行了串口通信，并实现了数据的发送和接收。
在发送数据时，我们可以通过串口调试助手软件输入需要发送的数据，并通过点击发送按钮将数据发送出去。
在接收数据时，我们可以在串口调试助手软件的接收窗口中即时查看到接收到的数据。
六、实验总结通过本次实验，我们深入了解了串口通信的原理和基本操作。
串口通信作为一种常见的通信方式，具有稳定、可靠的特点，广泛应用于各个领域。
掌握串口通信的设置和配置方法，对于进行设备之间的数据传输和通信具有重要意义。
在实验过程中，我们还发现了一些问题。
首先，正确选择串口号和波特率非常重要，否则无法正常进行通信。
其次，串口参数的设置也需要根据实际需求进行调整，不同设备可能需要不同的参数配置。
最后，及时关闭串口和断开连接是保证实验安全的重要步骤，避免设备损坏或数据丢失。
综上所述，本次实验使我们对串口通信有了更深入的了解，并掌握了串口通信的基本操作方法。
关于串口的实验报告1. 实验目的本实验的目的是通过学习并实践串口通信的基本原理和方法，加深对串口通信的理解，掌握串口通信的使用技巧和开发工具。
同时，了解串口通信在实际应用中的重要性和应用场景。
2. 实验原理串口是一种用于计算机与外部设备之间进行数据通信的接口标准。
在计算机中，串口通常通过RS-232或RS-485等标准来实现。
串口通信采用的是异步通信方式，即接收方和发送方的时钟不同步，通过发送和接收的数据包中的控制信息来实现数据的传输。
串口通信的基本原理如下：- 串口通信通过一个物理接口连接计算机和外部设备。
- 通信数据被分为一个个字节进行传输，每个字节由一定的控制信息和实际数据组成。
- 发送方通过发送字节的方式将数据发送给接收方。
- 接收方通过接收字节的方式将数据接收并进行处理。
3. 实验步骤步骤一：准备实验环境为了进行串口通信的实验，我们需要准备以下工具和设备：- 一台计算机- 一个串口转USB转换器- 一个外部设备（如Arduino、传感器等）步骤二：安装串口驱动程序在开始实验之前，我们需要安装串口转USB转换器所需的驱动程序。
驱动程序的安装方式因不同的设备而有所差异，一般可以通过官方网站下载并按照说明进行安装。
步骤三：编写串口通信程序根据所使用的编程语言和开发工具，编写一个简单的串口通信程序。
该程序应包括以下功能：- 打开指定的串口端口- 配置串口的波特率、数据位、停止位等参数- 循环读取串口接收缓冲区中的数据，并进行处理- 将需要发送的数据写入串口发送缓冲区步骤四：测试串口通信将串口转USB转换器插入计算机，并将外部设备连接至串口转USB转换器。
运行编写好的串口通信程序，并观察实验结果。
测试串口通信的方法可以有很多，可以通过发送和接收数据包来验证通信是否正常。
步骤五：总结与分析根据实验结果，总结并分析串口通信的性能和应用场景。
可以考虑以下问题：- 串口通信在哪些领域得到了广泛应用？- 串口通信有哪些特点和优势？- 在实际应用中，串口通信可能遇到哪些常见问题，如何解决？4. 实验结论通过本实验，我们了解了串口通信的基本原理和实际应用方法。
实验3：串口实验一、实验目的1.了解串口的定义及串口通信的特点2.了解MAX232串口3.了解80C51串行口工作的原理及工作方式并且能够掌握其程序设计二、实验内容利用8051串行口发送和接受数据，用来判断接收数据和发送数据是否一致三、实验原理串口通讯对单片机而言意义重大，不但可以实现将单片机的数据传输到计算机端，而且也能实现计算机对单片机的控制。
由于其所需电缆线少，接线简单，所以在较远距离传输中，得到了广泛的运用。
本实验主要是用单片机按一定的时间间隔向主机发送字符串，结果在虚拟终端上显示。
由于没有串口线的连接因此只能进行仿真，当数据从CPU经过串行端口（仿真时是通过虚拟驱动软件和串口调试助手设置的虚拟串口实现）发送出去时，字节数据转换为串行的位，在接收数据时，串行的位被转换为字节数据并在虚拟终端上显示。
串口：串行接口简称串口（通常指COM口），是采用串行通信方式的扩展接口。
串口是计算机上一种非通用设备通信的协议。
大多数两个基于RS232的串口。
如左图是串口原理图。
MAX232介绍：MAX232一款兼容RS232标准的芯片，是TTL-RS232电平转换的典型芯片。
由于电脑串口RS232电平是-10V与+10V，而一般单片机系统的信号电压是TTL电平0与+5V，该器件包含2个驱动器、2个接收器和一个电压发生器电路提供TIA/EIA-232-F电平。
RS232介绍：RS232 接口是制定用于串行通讯的标准。
该标准规定采用一个25个脚的DB25 连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。
DB25 的串口一般只用到的管脚只有2（RXD）、3（TXD）、7（GND）这三个，随着设备的不断改进，现在DB25 针很少看到了，代替他的是DB9的接口，DB9所用到的管脚比DB25有所变化，是2（RXD）、3（TXD）、5（GND）这三个。
因此现在都把RS232接口叫做DB9。
串口通信的原理：串行端口的本质功能是作为CPU和串行设备间的编码转换器。
