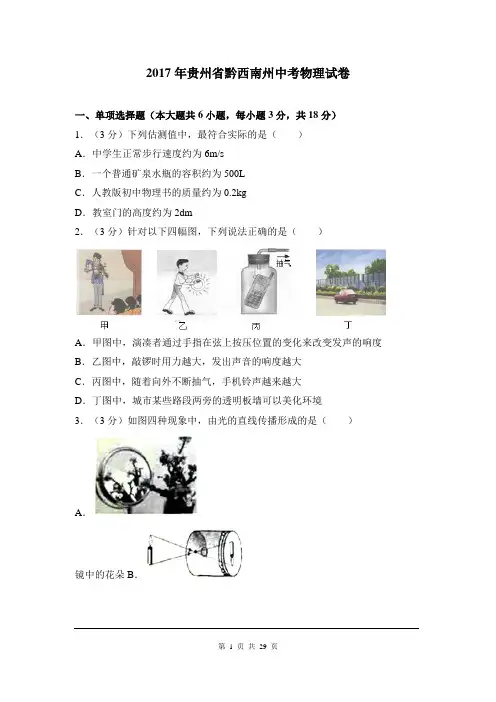

2017年贵州省黔西南州中考物理试卷一、单项选择题（本大题共6小题，每小题3分，共18分）1．（3分）下列估测值中，最符合实际的是（）A．中学生正常步行速度约为6m/sB．一个普通矿泉水瓶的容积约为500LC．人教版初中物理书的质量约为0.2kgD．教室门的高度约为2dm2．（3分）针对以下四幅图，下列说法正确的是（）A．甲图中，演凑者通过手指在弦上按压位置的变化来改变发声的响度B．乙图中，敲锣时用力越大，发出声音的响度越大C．丙图中，随着向外不断抽气，手机铃声越来越大D．丁图中，城市某些路段两旁的透明板墙可以美化环境3．（3分）如图四种现象中，由光的直线传播形成的是（）A．镜中的花朵 B．小孔成像C．水中“断”笔 D．仙鹤的倒影4．（3分）下列现象与物态变化相对应的是（）A．清晨的雾消失了﹣﹣汽化B．冬天地面草丛中出现的霜﹣﹣凝固C．饮料中的冰块逐渐变小﹣﹣液化D．擦在皮肤上的酒精马上干了﹣﹣升华5．（3分）如图所示，在“探究平面镜成像特点”的实验中，下列叙述正确的是（）A．蜡烛在玻璃板中成的是实像B．蜡烛在玻璃板中成的像比实物大C．蜡烛移近玻璃板时，像会远离玻璃板D．蜡烛与它的像到玻璃板的距离相等6．（3分）标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示．若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（）A．24Ω 0.67W B．20Ω 0.96W C．24Ω 0.96W D．20Ω 0.8W二、填空题（本大题包括6小题，每空1分，共15分）7．（2分）在烈日当空的海边玩耍，你会发现沙子烫脚，而海水却是凉凉的．这是因为的比热容较大，当沙子和水同时接受相同的阳光照射时，的温度升高得更快的缘故．8．（2分）如图所示是小朋友们喜爱的一项运动﹣﹣玩滑板．小朋友一只脚踏上滑板之后与踏上之前相比，滑板对地面的压强会；小朋友的另一只脚用力蹬地，使踏板向前滑动起来，脚离地后，由于，滑板车将继续向前滑行．9．（2分）今年5月5日，承载国人大飞机梦想的C919大型客机在上海浦东国际机场成功首飞，揭开了我国民用飞机发展史上崭新的一页，对我国航空产业的发展具有历史性的意义．制造C919大型客机要用密度（填“大”或“小”）而强度大的材料；C919能够在空中飞行，主要是因为机翼上方比下方空气流速，这样，机翼上、下表面就存在着压强差，从而产生了向上的升力．10．（2分）如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是表（填“电流”或“电压”），乙表测的是的（填“电流”或“电压”）．11．（3分）如图所示，质量为1kg的物体A，在16N的水平压力作用下静止在竖直墙壁上，物体A重N；所受的摩擦力为N、方向．将物体A抛入水中，静止时处于漂浮状态，有五分之一的体积露出水面，则组成物体A的物质的密度为．12．（4分）如图所示，把一凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则光束会聚处和M点的距离是m，该凸透镜的焦距是m．三、简答题（本大题包括2小题，每小题4分，共8分）13．（4分）有人说：“跳水运动员在跳水过程中，受到水的浮力是逐渐增大的．”你认为对吗？请说明理由．14．（4分）如图所示，取口香糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极很快发现纸条中间开始冒烟起火，请从物理学的角度解释其原因．四、作图题（本大题包括3小题，每小题3分，共9分）15．（3分）请在图中画出小球所受力的示意图．16．（3分）如图，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线．17．（3分）请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线．五、实验题（本大题包括2小题，每空2分，共20分）18．（8分）利用如图的实验装置探究“杠杆的平衡条件”．（1）实验前应先调节杠杆在水平位置平衡，这样做的目的是，若出现图（甲）所示情况，应将杠杆的螺母向（选填“左”或“右”）调．（2）如图（乙）所示，杠杆在水平位置平衡，记录数据．根据这一次实验数据，小明立即分析得出杠杆的平衡条件，他这种做法的不足是．经老师提醒后，小明继续进行实验，如图（乙），若将A、B两点下方挂的钩码同时朝远离支点O方向移动一小格，则杠杆（选填“仍保持平衡”、“左端下沉”或“右端下沉”）．（3）如图（丙）所示，若不在B点挂钩码，可改用弹簧测力计在B点向下拉杠杆，当测力计从a位置转动到b位置时，使杠杆仍在水平位置平衡，其示数大小将．19．（12分）在“测量小灯泡的电功率”的实验中，提供的器材有：额定电压为3.8V的小灯泡、“10Ω1A”的滑动变阻器、四节新干电池等．（1）请用笔画线代替导线，将图甲中的实物电路连接完整，使闭合开关时滑动变阻器连入电路的电阻最大．（2）闭合开关，移动滑片P到某一点时，电压表示数如图乙所示，为测量小灯泡的额定功率，应将滑片P向端移动，直至电压表的示数为3.8V，此时电流表示数如图丙所示，则小灯泡的额定功率是W．（3）实验过程中，小灯泡突然不亮，两电表均无示数．为了查找故障，小明将电压表拆下，在开关闭合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，则出现故障的原因可能是．六、计算题（本大题包括3小题，第20题6分，第21题6分，第22题8分，共20分）20．（6分）现有一辆电动自行车，可以电动骑行，也可以脚踏骑行，骑行时总重为1600N．电动自行车在水平的道路上以18km/h的速度匀速行驶．（1）电动自行车0.5h行驶的路程是多少？（2）轮胎与地面的接触面积共为80cm2，电动自行车静止时对地面的压强是多大？21．（6分）某学校锅炉用天然气作燃料给水加热．已知天然气的热值为4.0×107J/m3（不计热量损失）．（1）完全燃烧4.2m3的天然气可以获得多少热量？（2）这些热量可以使1000kg的水从30℃升高到多少℃？22．（8分）如图所示，电源电压恒定不变，R1的阻值为12Ω，小灯泡L上标有“6V 3W”字样，小灯泡电阻不随温度改变．若闭合S1、S2，断开S3，小灯泡刚好正常发光，此时电压表的示数为3V，那么：（1）小灯泡L的电阻为多大？（2）电源电压为多少？（3）R2阻值为多大？（4）若闭合S1、S3，断开S2，并移动滑动变阻器R的滑片，滑动变阻器接入电路的电阻为多大时，电路的总功率最大，这个最大的功率等于多少？2017年贵州省黔西南州中考物理试卷参考答案与试题解析一、单项选择题（本大题共6小题，每小题3分，共18分）1．（3分）（2017•黔西南州）下列估测值中，最符合实际的是（）A．中学生正常步行速度约为6m/sB．一个普通矿泉水瓶的容积约为500LC．人教版初中物理书的质量约为0.2kgD．教室门的高度约为2dm【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．【解答】解：A．中学生正常步行的速度在4km/h=4×m/s≈1.1m/s左右，故A不符合实际；B．一瓶矿泉水的质量在500g左右，矿泉水瓶的容积在V===500cm3=500mL左右，故B不符合实际；C．一个苹果的质量在200g左右，人教版初中物理书的质量与此差不多，在200g=0.2kg左右，故C符合实际；D．成年人的身高在170cm左右，教室门的高度比170cm大一些，在200cm=2m 左右，故D不符合实际．故选C．【点评】物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义．2．（3分）（2017•黔西南州）针对以下四幅图，下列说法正确的是（）A．甲图中，演凑者通过手指在弦上按压位置的变化来改变发声的响度B．乙图中，敲锣时用力越大，发出声音的响度越大C．丙图中，随着向外不断抽气，手机铃声越来越大D．丁图中，城市某些路段两旁的透明板墙可以美化环境【分析】（1）响度和物体振幅有关，与物体振动频率无关．（2）音调和物体振动频率有关，振动频率越快，音调越高．（3）声音传播需要介质，真空中不能传播声音．（4）减弱噪声可以在声源处减弱，可以在传播过程中减弱，也可以在人耳处减弱．根据各个选项的具体做法，分别进行分析．【解答】解：A、弦乐器是通过琴弦的振动发声的，琴弦的粗细、长短、松紧会影响声音的音调．手指在弦上按压位置的变化，可以改变琴弦的长短，从而改变琴弦振动的频率，则改变了发声的音调．A选项说法错误，不符合题意．B、敲锣时，用力越大，物体振幅越大，响度越大．B选项说法正确，符合题意．C、抽气的过程中，瓶内气体越来越少．由于声音无法在真空中传播，所以声音会越来越小，C选项说法错误，不符合题意．D、安装在路段两旁的透明板墙，目的是从传播过程中减弱噪声，不是为了美化环境，D选项说法错误，不符合题意．故选B．【点评】本题考查学生声音知识中响度、音调、声音的传播、减弱噪声方法的了解情况，考点较为全面，要记住声现象中的相关知识．3．（3分）（2017•黔西南州）如图四种现象中，由光的直线传播形成的是（）A．镜中的花朵 B．小孔成像C．水中“断”笔 D．仙鹤的倒影【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的．【解答】解：A、镜中“花朵”是由于光的反射形成的虚像，故A错误；B、小孔“成像”是由于光沿直线传播形成的，故B正确；C、水中“断笔”是光从水中斜射入空气中发生折射形成的，属于光的折射现象，故C错误；D、仙鹤的倒影属于平面镜成像，是由于光的反射形成的，故D错误．故选B．【点评】本题考查了光的直线传播、光的反射与光的折射的应用，涉及的知识点较多，但难度不大，是一道基础题；熟练掌握并灵活应用所学基础知识是正确解题的关键．4．（3分）（2017•黔西南州）下列现象与物态变化相对应的是（）A．清晨的雾消失了﹣﹣汽化B．冬天地面草丛中出现的霜﹣﹣凝固C．饮料中的冰块逐渐变小﹣﹣液化D．擦在皮肤上的酒精马上干了﹣﹣升华【分析】（1）在一定条件下，物体的三种状态﹣﹣固态、液态、气态之间会发生相互转化，这就是物态变化；（2）物质由气态直接变为固态叫凝华，物质由固态直接变为气态，叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固．【解答】解：A、雾在阳光下消失，是由液态变为气态发生了汽化现象，故A正确；B、冬天草地上出现了霜，是空气中的水蒸气遇冷凝华而成的小冰晶，故B错误；C、饮料中的冰块逐渐变小，是固态的冰变成液态的水属于熔化现象，故C错误；D、擦在皮肤上的酒精马上干了，是酒精变为酒精蒸气的过程，是汽化现象，故D错误．故选A．【点评】本题主要考查学生对生活中常见的物态变化的认识和了解，是一道基础题．5．（3分）（2017•黔西南州）如图所示，在“探究平面镜成像特点”的实验中，下列叙述正确的是（）A．蜡烛在玻璃板中成的是实像B．蜡烛在玻璃板中成的像比实物大C．蜡烛移近玻璃板时，像会远离玻璃板D．蜡烛与它的像到玻璃板的距离相等【分析】（1）平面镜成像大小跟物体的大小有关，物体和像到镜面的距离相等；（2）平面镜所成的像是虚像，虚像不是实际光线的会聚点，所以不会出现在光屏上．【解答】解：A、蜡烛在玻璃板中成的是虚像，该选项说法不正确；B、蜡烛在玻璃板中成的像与实物等大，该选项说法不正确；C、蜡烛移近玻璃板时，像会靠近玻璃板，该选项说法不正确；D、蜡烛与它的像到玻璃板的距离相等，该选项说法正确．故选D．【点评】本题是考查平面镜成像的特点，是中考中经常涉及到的地方，要求深入理解，熟练掌握．6．（3分）（2017•黔西南州）标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示．若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（）A．24Ω 0.67W B．20Ω 0.96W C．24Ω 0.96W D．20Ω 0.8W【分析】三只完全相同的灯泡串联，灯泡的电阻相等，通过的电流相等，根据欧姆定律可知，三只灯泡两端的电压相等，再从图象上找到对应的电压和电流，根据相应的公式分别算出每只灯泡的实际电阻和实际功率．【解答】解：把这种规格的三只灯泡串联接在12V的电源两端，则每只灯泡两端的电压都为4V，从图象上可以看出，此时电路电流为0.2A，由欧姆定律得，每只灯泡的电阻：R===20Ω；则每只灯泡的实际功率：P实=UI=4V×0.2A=0.8W，故ABC 错误，D正确．故选：D．【点评】本题考查电阻和电功率的计算，关键是公式及其变形的灵活运用，难点是根据图象得出相应的数据，重点记住串联电路电流、电压和电阻的规律；本题最容易出错的是根据灯泡的额定电压和额定功率求灯泡的电阻，因为灯泡的电阻是变化的，不是固定不变的．二、填空题（本大题包括6小题，每空1分，共15分）7．（2分）（2017•黔西南州）在烈日当空的海边玩耍，你会发现沙子烫脚，而海水却是凉凉的．这是因为水的比热容较大，当沙子和水同时接受相同的阳光照射时，沙子的温度升高得更快的缘故．【分析】水的比热容较大，相同质量的水和沙子比较，吸收相同的热量，水的温度升高的少，所以沙子滚烫，而海水依旧凉爽．【解答】解：因为沙子的比热容比海水的比热容小，在吸收相同热量时，相同质量的沙子比海水温度上升得快，所以在烈日当空的海边玩耍，会感到沙子烫脚，海水却凉凉的．故答案为：水；沙子．【点评】本题主要考查学生对“水的比热容大”的了解和掌握，是一道基础题．8．（2分）（2017•黔西南州）如图所示是小朋友们喜爱的一项运动﹣﹣玩滑板．小朋友一只脚踏上滑板之后与踏上之前相比，滑板对地面的压强会变大；小朋友的另一只脚用力蹬地，使踏板向前滑动起来，脚离地后，由于惯性，滑板车将继续向前滑行．【分析】（1）压强的大小与压力和受力面积有关，由接触面积的变化，再利用压强公式p=可知压强的变化；（2）一切物体都具有惯性．由于惯性物体要保持原来的运动状态．【解答】解：（1）一只脚踏上滑板车之前，滑板车对地面的压力小于人和滑板车的总重力，一只脚踏上滑板车之后，滑板车对地面的压力等于人和滑板车的总重力，即一只脚踏上滑板车之后与踏上之前相比，压力变大，但滑板车对地面的受力面积不变，由p=可知，滑板车对地面的压强变大；（2）小朋友的另一只脚用力蹬地，使踏板车向右滑动起来，脚离地后，由于惯性，滑板车将继续向右滑行．故答案为：变大；惯性．【点评】本题考查了压强大小的比较和利用惯性知识解释生活中的问题，关键是分析出小朋友一只脚踏上滑板车之后与踏上之前压力和受力面积的变化．9．（2分）（2017•黔西南州）今年5月5日，承载国人大飞机梦想的C919大型客机在上海浦东国际机场成功首飞，揭开了我国民用飞机发展史上崭新的一页，对我国航空产业的发展具有历史性的意义．制造C919大型客机要用密度小（填“大”或“小”）而强度大的材料；C919能够在空中飞行，主要是因为机翼上方比下方空气流速大，这样，机翼上、下表面就存在着压强差，从而产生了向上的升力．【分析】（1）由公式ρ=可知，当体积一定时，质量与密度成正比．（2）流体压强与流速的关系：流速越大，压强越小；流速越小，压强越大．【解答】解：（1）飞机的体积一定，由ρ=可知，材料的密度越小，飞机的质量越小，所以制造C919大型客机要用密度小而强度大的材料；（2）等质量的空气在相同的时间内同时通过机翼的上表面和下表面，由于上表面弯曲，所以机翼上方的流速就大于机翼前方的流速；而下表面平直，因此机翼下方的流速大致等于前方的流速，从而可以知道，机翼下方的流速就小于机翼上方的流速，所以机翼上方的压强小于机翼下方的压强，这样就产生了作用在机翼上的向上的升力．故答案为：小；大．【点评】该题考查密度的应用与物质鉴别，流体压强与流速的关系，难度不大．本题的解题关键是看准机翼面向哪弯曲，找出机翼的上下方的空气流速特点．10．（2分）（2017•黔西南州）如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是电压表（填“电流”或“电压”），乙表测的是的电流（填“电流”或“电压”）．【分析】电压表并联在电路中，在电路中可以看作开路；电流表必须串联在电路中，在电路中相当于导线；因此根据仪表的连接方式以及在电路中的作用解答本题．【解答】解：要使电阻R1、R2并联，由图可知电流必须从开关S分别流入支路R1、支路R2和仪表乙，然后流回负极，所以甲为电压表；乙为电流表．如果甲为电流表，乙为电压表，这时R2会被短路，因此这种情况错误．故答案为：电压；电流．【点评】此题主要考查电流表和电压表的连接方式以及在电路中的作用，并会设计串并联电路．11．（3分）（2017•黔西南州）如图所示，质量为1kg的物体A，在16N的水平压力作用下静止在竖直墙壁上，物体A重9.8N；所受的摩擦力为9.8 N、方向竖直向上．将物体A抛入水中，静止时处于漂浮状态，有五分之一的体积露出水面，则组成物体A的物质的密度为0.8×103kg/m3．【分析】（1）当物体静止或匀速直线运动时，所受的力是平衡力．根据平衡力的概念，对物体进行受力分析．（2）知道木块的重力，利用漂浮条件求木块受到的浮力；求出了木块受到的浮力和水的密度，利用阿基米德原理求木块排开水的体积（浸在水中的体积），又知道有五分之一的体积露出水面，可求木块的体积；利用G=mg求木块质量，利用密度公式求木块的密度．【解答】解：物体静止时，摩擦力与重力平衡，所以摩擦力等于重力G=mg=1kg ×9.8N/kg=9.8N，重力竖直向下，摩擦力方向竖直向上．因为A漂浮，所以A受到的浮力：F浮=G A=9.8N．因为F浮=ρ水gV排，V排===1×10﹣3m3；因为A有五分之一的体积露出水面，所以有五分之四的体积浸入水中，A的体积：V=V浸=V排=×1×10﹣3m3=1.25×10﹣3m3．A的质量：m=1kg，A的密度：ρ===0.8×103kg/m3．故答案为：9.8；9.8；竖直向上；0.8×103kg/m3．【点评】本题考查知识点比较多，密度的计算、浮力的计算（漂浮条件、阿基米德原理的变形公式），关键是公式的灵活运用，属于难题．12．（4分）（2017•黔西南州）如图所示，把一凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则光束会聚处和M点的距离是0.6 m，该凸透镜的焦距是0.2m．【分析】眼睛观察镜子时，感到光束是在M点发出的，根据物像关于平面镜对称，可以确定凸透镜焦点的位置，从而判断光束会聚处和M点的距离．凸透镜的焦距．【解答】解：由题知，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则凸透镜的焦点在平面镜前面，而物体在平面镜中成像时，物像关于平面镜对称，根据平面镜成像特点作出凸透镜的焦点F，如图所示：光束会聚处F和M点的距离s=2×0.3m=0.6m；焦距是焦点到光心的距离，则凸透镜的焦距：f=0.5m﹣0.3m=0.2m．故答案为：0.6；0.2．【点评】本题关键是根据平面镜成像特点判断凸透镜焦点的位置．三、简答题（本大题包括2小题，每小题4分，共8分）13．（4分）（2017•黔西南州）有人说：“跳水运动员在跳水过程中，受到水的浮力是逐渐增大的．”你认为对吗？请说明理由．【分析】当跳水运动员刚接触水面到全浸入，排开水的体积逐渐增大，由阿基米德原理F浮=ρ水V排g可得所受浮力的变化情况．【解答】答：不对；当跳水运动员刚接触水面到全浸入水中的过程中，由于V排变大，水的密度不变，根据F浮=ρ水V排g可知运动员受浮力变大；当在没有接触水面之前不受浮力，浸没在水中之后由于V排不变，受到水的浮力不变．【点评】本题考查了学生对阿基米德原理的掌握和利用，确定该过程v排和深度h的变化是本题关键．14．（4分）（2017•黔西南州）如图所示，取口香糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极很快发现纸条中间开始冒烟起火，请从物理学的角度解释其原因．【分析】金属都具有导电性；导线直接将电源连接起来的电路叫短路，短路时电路中的电流过大，由焦耳定律可知产生大量的热，容易烧坏电路或形成火灾．【解答】答：因为锡属于金属，因此具有导电性，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，形成了电源短路，电路中的电流较大，由Q=I2Rt 可知，电路中迅速产生大量热量使温度达到锡纸的着火点而使之燃烧．【点评】本题考查了电路的三种状态和焦耳定律的简单应用，属于基础知识的考查，相对比较简单．四、作图题（本大题包括3小题，每小题3分，共9分）15．（3分）（2017•黔西南州）请在图中画出小球所受力的示意图．【分析】（1）力的三要素：大小、方向、作用点；用一条带箭头的线段表示力的三要素的方法叫力的示意图；（2）画力的示意图分三个步骤：①在受力物体上画出力的作用点；②确定力的方向后沿力的方向画一条线段；③在线段的末端标箭头，在箭头的旁边标出所画力的符号，力有大小的要写上数值与单位；（3）重力的用点在物体的重心，方向竖直向下；支持力的方向垂直接触面指向被支持的物体；拉力的方向沿绳指向绳收缩的方向．【解答】解：小球受到三个力的作用：重力、墙对它的支持力、绳子对它的拉力；重力的方向竖直向下，支持力的方向垂直于墙壁向右，拉力的方向沿绳子向上；当物体受多个力作用时，作用点都画在物体的重心上．如图所示：【点评】考查力的三要素，关键是能对物体进行正确的受力分析，受力分析一般按照重力、弹力、摩擦力、其它力的顺序作图．16．（3分）（2017•黔西南州）如图，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线．【分析】当光线射向两种介质的界面上时，会同时发生反射和折射．光的反射中，反射角等于入射角；当光从空气斜射入水中时，折射光线将向靠近法线的方向偏折，即入射角大于折射角．【解答】解：首先画出法线，根据反射角等于入射角在法线右侧向反射点画出入射光线；根据光的折射规律，折射角小于入射角，在法线左侧的水中从O点画出折射光线，如图所示：【点评】特别强调不仅要会根据反射定律和折射定律由入射光线画反射光线和折射光线，而且要会根据反射或折射画出入射光线．17．（3分）（2017•黔西南州）请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线．【分析】根据题意确定个电路元件的连接方式、开关的位置，从电源的正极开始，根据电流流向法连接实物电路．【解答】解：电流从正极出来，先经过开关，再分别经过这两盏灯，最后回到电源的负极，用了5根导线，如图所示：。
2017年贵州省黔西南州中考物理试卷一、单项选择题（本大题共6小题，每小题3分，共18分）1．下列估测值中，最符合实际的是（）A．中学生正常步行速度约为6m/sB．一个普通矿泉水瓶的容积约为500LC．人教版初中物理书的质量约为0.2kgD．教室门的高度约为2dm【考点】68：速度与物体运动；23：质量的估测；63：长度的估测．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．【解答】解：A．中学生正常步行的速度在4km/h=4×m/s≈1.1m/s左右，故A不符合实际；B．一瓶矿泉水的质量在500g左右，矿泉水瓶的容积在V===500cm3=500mL左右，故B不符合实际；C．一个苹果的质量在200g左右，人教版初中物理书的质量与此差不多，在200g=0.2kg左右，故C符合实际；D．成年人的身高在170cm左右，教室门的高度比170cm大一些，在200cm=2m左右，故D 不符合实际．故选C．2．针对以下四幅图，下列说法正确的是（）A．甲图中，演凑者通过手指在弦上按压位置的变化来改变发声的响度B．乙图中，敲锣时用力越大，发出声音的响度越大C．丙图中，随着向外不断抽气，手机铃声越来越大D．丁图中，城市某些路段两旁的透明板墙可以美化环境【考点】9C：音调；92：声音的传播条件；9F：响度；9L：防治噪声的途径．【分析】（1）响度和物体振幅有关，与物体振动频率无关．（2）音调和物体振动频率有关，振动频率越快，音调越高．（3）声音传播需要介质，真空中不能传播声音．（4）减弱噪声可以在声源处减弱，可以在传播过程中减弱，也可以在人耳处减弱．根据各个选项的具体做法，分别进行分析．【解答】解：A、弦乐器是通过琴弦的振动发声的，琴弦的粗细、长短、松紧会影响声音的音调．手指在弦上按压位置的变化，可以改变琴弦的长短，从而改变琴弦振动的频率，则改变了发声的音调．A选项说法错误，不符合题意．B、敲锣时，用力越大，物体振幅越大，响度越大．B选项说法正确，符合题意．C、抽气的过程中，瓶内气体越来越少．由于声音无法在真空中传播，所以声音会越来越小，C选项说法错误，不符合题意．D、安装在路段两旁的透明板墙，目的是从传播过程中减弱噪声，不是为了美化环境，D选项说法错误，不符合题意．故选B．3．如图四种现象中，由光的直线传播形成的是（）A．镜中的花朵 B．小孔成像C．水中“断”笔 D．仙鹤的倒影【考点】A2：光在均匀介质中直线传播．【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的．【解答】解：A、镜中“花朵”是由于光的反射形成的虚像，故A错误；B、小孔“成像”是由于光沿直线传播形成的，故B正确；C、水中“断笔”是光从水中斜射入空气中发生折射形成的，属于光的折射现象，故C错误；D、仙鹤的倒影属于平面镜成像，是由于光的反射形成的，故D错误．故选B．4．下列现象与物态变化相对应的是（）A．清晨的雾消失了﹣﹣汽化B．冬天地面草丛中出现的霜﹣﹣凝固C．钦料中的冰块逐渐变小﹣﹣液化D．擦在皮肤上的酒精马上干了﹣﹣升华【考点】1H：汽化及汽化吸热的特点；19：熔化与熔化吸热特点；1R：生活中的凝华现象．【分析】（1）在一定条件下，物体的三种状态﹣﹣固态、液态、气态之间会发生相互转化，这就是物态变化；（2）物质由气态直接变为固态叫凝华，物质由固态直接变为气态，叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固．【解答】解：A、雾在阳光下消失，是由液态变为气态发生了汽化现象，故A正确；B、冬天草地上出现了霜，是空气中的水蒸气遇冷凝华而成的小冰晶，故B错误；C、钦料中的冰块逐渐变小，是固态的冰变成液态的水属于熔化现象，故C错误；D、擦在皮肤上的酒精马上干了，是酒精变为酒精蒸气的过程，是汽化现象，故D错误．故选A．5．如图所示，在“探究平面镜成像特点”的实验中，下列叙述正确的是（）A．蜡烛在玻璃板中成的是实像B．蜡烛在玻璃板中成的像比实物大C．蜡烛移近玻璃板时，像会远离玻璃板D．蜡烛与它的像到玻璃板的距离相等【考点】AE：平面镜成像的特点、原理、现象及其实验方案．【分析】（1）平面镜成像大小跟物体的大小有关，物体和像到镜面的距离相等；（2）平面镜所成的像是虚像，虚像不是实际光线的会聚点，所以不会出现在光屏上．【解答】解：A、蜡烛在玻璃板中成的是虚像，该选项说法不正确；B、蜡烛在玻璃板中成的像与实物等大，该选项说法不正确；C、蜡烛移近玻璃板时，像会靠近玻璃板，该选项说法不正确；D、蜡烛与它的像到玻璃板的距离相等，该选项说法正确．故选D．6．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示．若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（）A．24Ω 0.67W B．20Ω 0.96W C．24Ω 0.96W D．20Ω 0.8W【考点】IH：欧姆定律的应用；JE：实际功率．【分析】三只完全相同的灯泡串联，灯泡的电阻相等，通过的电流相等，根据欧姆定律可知，三只灯泡两端的电压相等，再从图象上找到对应的电压和电流，根据相应的公式分别算出每只灯泡的实际电阻和实际功率．【解答】解：把这种规格的三只灯泡串联接在12V的电源两端，则每只灯泡两端的电压都为4V，从图象上可以看出，此时电路电流为0.2A，由欧姆定律得，每只灯泡的电阻：R===20Ω；则每只灯泡的实际功率：P实=UI=4V×0.2A=0.8W，故ABC 错误，D正确．故选：D．二、填空题（本大题包括6小题，每空1分，共15分）7．在烈日当空的海边玩耍，你会发现沙子烫脚，而海水却是凉凉的．这是因为水的比热容较大，当沙子和水同时接受相同的阳光照射时，沙子的温度升高得更快的缘故．【考点】GF：比热容解释简单的自然现象．【分析】水的比热容较大，相同质量的水和沙子比较，吸收相同的热量，水的温度升高的少，所以沙子滚烫，而海水依旧凉爽．【解答】解：因为沙子的比热容比海水的比热容小，在吸收相同热量时，相同质量的沙子比海水温度上升得快，所以在烈日当空的海边玩耍，会感到沙子烫脚，海水却凉凉的．故答案为：水；沙子．8．如图所示是小朋友们喜爱的一项运动﹣﹣玩滑板．小朋友一只脚踏上滑板之后与踏上之前相比，滑板对地面的压强会变大；小朋友的另一只脚用力蹬地，使踏板向前滑动起来，脚离地后，由于惯性，滑板车将继续向前滑行．【考点】83：压强大小比较；6L：惯性．【分析】（1）压强的大小与压力和受力面积有关，由接触面积的变化，再利用压强公式p=可知压强的变化；（2）一切物体都具有惯性．由于惯性物体要保持原来的运动状态．【解答】解：（1）一只脚踏上滑板车之前，滑板车对地面的压力小于人和滑板车的总重力，一只脚踏上滑板车之后，滑板车对地面的压力等于人和滑板车的总重力，即一只脚踏上滑板车之后与踏上之前相比，压力变大，但滑板车对地面的受力面积不变，由p=可知，滑板车对地面的压强变大；（2）小朋友的另一只脚用力蹬地，使踏板车向右滑动起来，脚离地后，由于惯性，滑板车将继续向右滑行．故答案为：变大；惯性．9．今年5月5日，承载国人大飞机梦想的C919大型客机在上海浦东国际机场成功首飞，揭开了我国民用飞机发展史上崭新的一页，对我国航空产业的发展具有历史性的意义．制造C919大型客机要用密度小（填“大”或“小”）而强度大的材料；C919能够在空中飞行，主要是因为机翼上方比下方空气流速大，这样，机翼上、下表面就存在着压强差，从而产生了向上的升力．【考点】2I：密度的应用与物质鉴别；8L：飞机的升力．【分析】（1）由公式ρ=可知，当体积一定时，质量与密度成正比．（2）流体压强与流速的关系：流速越大，压强越小；流速越小，压强越大．【解答】解：（1）飞机的体积一定，由ρ=可知，材料的密度越小，飞机的质量越小，所以制造C919大型客机要用密度小而强度大的材料；（2）等质量的空气在相同的时间内同时通过机翼的上表面和下表面，由于上表面弯曲，所以机翼上方的流速就大于机翼前方的流速；而下表面平直，因此机翼下方的流速大致等于前方的流速，从而可以知道，机翼下方的流速就小于机翼上方的流速，所以机翼上方的压强小于机翼下方的压强，这样就产生了作用在机翼上的向上的升力．故答案为：小；大．10．如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是电压表（填“电流”或“电压”），乙表测的是的电流（填“电流”或“电压”）．【考点】HX：电流表的使用；I3：电压表的使用．【分析】电压表并联在电路中，在电路中可以看作开路；电流表必须串联在电路中，在电路中相当于导线；因此根据仪表的连接方式以及在电路中的作用解答本题．【解答】解：要使电阻R1、R2并联，由图可知电流必须从开关S分别流入支路R1、支路R2和仪表乙，然后流回负极，所以甲为电压表；乙为电流表．如果甲为电流表，乙为电压表，这时R2会被短路，因此这种情况错误．故答案为：电压；电流．11．如图所示，质量为1kg的物体A，在16N的水平压力作用下静止在竖直墙壁上，物体A 重N；所受的摩擦力为9.8N、方向竖直向上．将物体A抛入水中，静止时处于漂浮状态，有五分之一的体积露出水面，则组成物体A的物质的密度为0.8×103kg/m3．【考点】6T：二力平衡条件的应用；8S：物体的浮沉条件及其应用．【分析】（1）当物体静止或匀速直线运动时，所受的力是平衡力．根据平衡力的概念，对物体进行受力分析．（2）知道木块的重力，利用漂浮条件求木块受到的浮力；求出了木块受到的浮力和水的密度，利用阿基米德原理求木块排开水的体积（浸在水中的体积），又知道有五分之一的体积露出水面，可求木块的体积；利用G=mg求木块质量，利用密度公式求木块的密度．【解答】解：物体静止时，摩擦力与重力平衡，所以摩擦力等于重力G=mg=1kg×9.8N/kg=9.8N，重力竖直向下，摩擦力方向竖直向上．=9.8N．因为A漂浮，所以A受到的浮力：F浮=G AgV排，因为F浮=ρ水V排===1×10﹣3m3；因为A有五分之一的体积露出水面，所以有五分之四的体积浸入水中，A的体积：V=V浸=V排=×1×10﹣3m3=1.25×10﹣3m3．A的质量：m=1kg，A的密度：ρ===0.8×103kg/m3．故答案为：9.8；竖直向上；0.8×103kg/m3．12．如图所示，把一凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则光束会聚处和M点的距离是0.6m，该凸透镜的焦距是0.2m．【考点】B6：透镜的光路图；AH：平面镜成像的相关作图．【分析】眼睛观察镜子时，感到光束是在M点发出的，根据物像关于平面镜对称，可以确定凸透镜焦点的位置，从而判断光束会聚处和M点的距离．凸透镜的焦距．【解答】解：由题知，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则凸透镜的焦点在平面镜前面，而物体在平面镜中成像时，物像关于平面镜对称，根据平面镜成像特点作出凸透镜的焦点F，如图所示：光束会聚处F和M点的距离s=2×0.3m=0.6m；焦距是焦点到光心的距离，则凸透镜的焦距：f=0.5m﹣0.3m=0.2m．故答案为：0.6；0.2．三、简答题（本大题包括2小题，每小题4分，共8分）13．有人说：“跳水运动员在跳水过程中，受到水的浮力是逐渐增大的．”你认为对吗？请说明理由．【考点】8O：阿基米德原理．【分析】当跳水运动员刚接触水面到全浸入，排开水的体积逐渐增大，由阿基米德原理F浮=ρ水V排g可得所受浮力的变化情况．【解答】答：不对；当跳水运动员刚接触水面到全浸入水中的过程中，由于V排变大，水的密度不变，根据F浮=ρ水V排g可知运动员受浮力变大；当在没有接触水面之前不受浮力，浸没在水中之后由于V排不变，受到水的浮力不变．14．如图所示，取口香糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极很快发现纸条中间开始冒烟起火，请从物理学的角度解释其原因．【考点】JI：焦耳定律的计算公式及其应用；HP：电路的三种状态．【分析】金属都具有导电性；导线直接将电源连接起来的电路叫短路，短路时电路中的电流过大，由焦耳定律可知产生大量的热，容易烧坏电路或形成火灾．【解答】答：因为锡属于金属，因此具有导电性，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，形成了电源短路，电路中的电流较大，由Q=I2Rt可知，电路中迅速产生大量热量使温度达到锡纸的着火点而使之燃烧．四、作图题（本大题包括3小题，每小题3分，共9分）15．请在图中画出小球所受力的示意图．【考点】6H：力的示意图．【分析】（1）力的三要素：大小、方向、作用点；用一条带箭头的线段表示力的三要素的方法叫力的示意图；（2）画力的示意图分三个步骤：①在受力物体上画出力的作用点；②确定力的方向后沿力的方向画一条线段；③在线段的末端标箭头，在箭头的旁边标出所画力的符号，力有大小的要写上数值与单位；（3）重力的用点在物体的重心，方向竖直向下；支持力的方向垂直接触面指向被支持的物体；拉力的方向沿绳指向绳收缩的方向．【解答】解：小球受到三个力的作用：重力、墙对它的支持力、绳子对它的拉力；重力的方向竖直向下，支持力的方向垂直于墙壁向右，拉力的方向沿绳子向上；当物体受多个力作用时，作用点都画在物体的重心上．如图所示：16．如图，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线．【考点】A8：作光的反射光路图；AN：作光的折射光路图．【分析】当光线射向两种介质的界面上时，会同时发生反射和折射．光的反射中，反射角等于入射角；当光从空气斜射入水中时，折射光线将向靠近法线的方向偏折，即入射角大于折射角．【解答】解：首先画出法线，根据反射角等于入射角在法线右侧向反射点画出入射光线；根据光的折射规律，折射角小于入射角，在法线左侧的水中从O点画出折射光线，如图所示：17．请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线．【考点】HR：实物的电路连接．【分析】根据题意确定个电路元件的连接方式、开关的位置，从电源的正极开始，根据电流流向法连接实物电路．【解答】解：电流从正极出来，先经过开关，再分别经过这两盏灯，最后回到电源的负极，用了5根导线，如图所示：五、实验题（本大题包括2小题，每空2分，共20分）18．利用如图的实验装置探究“杠杆的平衡条件”．（1）实验前应先调节杠杆在水平位置平衡，这样做的目的是，若出现图（甲）所示情况，应将杠杆的螺母向右（选填“左”或“右”）调．（2）如图（乙）所示，杠杆在水平位置平衡，记录数据．根据这一次实验数据，小明立即分析得出杠杆的平衡条件，他这种做法的不足是一次实验具有偶然性．经老师提醒后，小明继续进行实验，如图（乙），若将A、B两点下方挂的钩码同时朝远离支点O方向移动一小格，则杠杆左端下沉（选填“仍保持平衡”、“左端下沉”或“右端下沉”）．（3）如图（丙）所示，若不在B点挂钩码，可改用弹簧测力计在B点向下拉杠杆，当测力计从a位置转动到b位置时，使杠杆仍在水平位置平衡，其示数大小将变大．【考点】7U：探究杠杆的平衡条件实验．【分析】（1）在调节杠杆平衡时，将平衡螺母向较高的一端调节；（2）初中物理用实验探究物理问题时要进行多次实验，有的是为了多次测量求平均值来减小误差；有的是多次测量发现变化规律；有的是为了使实验结论具有普遍性；根据杠杆平衡条件判断是否平衡；（3）当拉力F向右倾斜时，保持B点不动，弹簧测力计的方向向右倾斜，这时杠杆右侧的力臂变短，根据杠杆的平衡条件可知，使杠杆仍在水平位置平衡，则弹簧测力计的示数将变大．【解答】解：（1）杠杆不在水平位置，左端向下倾斜，则重心应向右移动，故应向右调节左端或右端的平衡螺母；（2）只有一次实验总结实验结论是不合理的，一次实验很具有偶然性，要多进行几次实验，避免偶然性；若A、B两点的钩码同时向远离支点的方向移动一个格，则左侧3G×3L=9GL，右侧2G×4L=8GL，因为9GL＞8GL 杠杆不能平衡，左端下沉；（3）保持B点不变，若拉力F从a到b倾斜时，此时F的力臂变短，根据杠杆的平衡条件，力变大．故答案为：（1）右；（2）一次实验具有偶然性；左端下沉；（3）变大．19．在“测量小灯泡的电功率”的实验中，提供的器材有：额定电压为3.8V的小灯泡、“10Ω1A”的滑动变阻器、四节新干电池等．（1）请用笔画线代替导线，将图甲中的实物电路连接完整，使闭合开关时滑动变阻器连入电路的电阻最大．（2）闭合开关，移动滑片P到某一点时，电压表示数如图乙所示，为测量小灯泡的额定功率，应将滑片P向右端移动，直至电压表的示数为3.8V，此时电流表示数如图丙所示，则小灯泡的额定功率是 1.14W．（3）实验过程中，小灯泡突然不亮，两电表均无示数．为了查找故障，小明将电压表拆下，在开关闭合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，则出现故障的原因可能是开关断路．【考点】JF：电功率的测量．【分析】（1）本实验中，由额定电压为3.8V的小灯泡，可选电压表量程，“0～15V”，电流表和滑动变阻器应串联在电路中，根据图示滑片P在左端，此时要求滑动变阻器接入电路的电阻最大，确定其接线情况；（2）由图象读出电压表示数为2.5V时通过灯泡的电流，由P=UI计算额定功率；（3）电流表在干路上，无示数，说明电路故障为断路；如果电压有示数，说明与电压表串联的元件是完好的；如果无示数，说明与电压表串联的元件有断路，或与电压表并联的元件短路或电路中无电源，据此判断故障所在．【解答】解：（1）测量小灯泡电功率的实验中，由额定电压为3.8V的小灯泡，可选电压表量程，“0～15V”，电流表由图丙可知，选“0～0.6A”和滑动变阻器应串联在电路中，根据图示滑片P在左端，此时要求滑动变阻器接入电路的电阻最大，所以应将滑动变阻器的右下接线柱接入电路中，如图所示：；（2）为测量灯泡的额定功率，所以要增大灯泡两端电压到3.8V，根据分压原理，应减小滑动变阻器连入阻值，故P向右端滑动；由图象，当灯泡电压3.8V时，通过灯泡的电流0.3A，小灯泡额定功率：P=UI=3.8V×0.3A=1.14W；（3）闭合开关，发现灯泡不亮，两电表均无示数，则此电路有断路故障；在开关闭合状态下，将电压表接在电源两端时，电压表有示数，说明电源、电压表是完好的；电压表接在滑动变阻器两端，电压表无示数，说明滑动变阻器之外有断路故障；电压表接在开关两端时有示数，说明电压表两接线柱与电源的两极是连通的，所以开关以外的电路是通路，则肯定出现的故障是开关断路了．故答案为：（1）如上图；（2）右； 1.14；（3）开关断路．六、计算题（本大题包括3小题，第20题6分，第21题6分，第22题8分，共20分）20．现有一辆电动自行车，可以电动骑行，也可以脚踏骑行，骑行时总重为1600N．电动自行车在水平的道路上以18km/h的速度匀速行驶．（1）电动自行车0.5h行驶的路程是多少？（2）轮胎与地面的接触面积共为80cm2，电动自行车静止时对地面的压强是多大？【考点】69：速度公式及其应用；86：压强的大小及其计算．【分析】（1）已知电动自行车行驶的路程和时间，根据v=的变形公式s=vt求出电动车行驶的路程；（2）水平面上物体的压力和自身的重力相等，根据p=求出该车对地面的压强；【解答】解：（1）由v=得，电动自行车0.5h行驶的路程：s=vt=18km/h×0.5h=9km．，（2）电动自行车在水平静止时对地面的压力F=G总=1600N轮胎与地面的接触面积共为S=80cm2=8×10﹣3m2，则电动自行车静止时对地面的压强：p===2×105Pa．答：（1）电动自行车0.5h行驶的路程是9km；（2）轮胎与地面的接触面积共为80cm2，电动自行车静止时对地面的压强是2×105Pa．21．某学校锅炉用天然气作燃料给水加热．已知天然气的热值为4.0×107J/m3（不计热量损失）．（1）完全燃烧4.2m3的天然气可以获得多少热量？（2）这些热量可以使1000kg的水从30℃升高到多少℃？【考点】GG：热量的计算．求天然气完全燃烧放出的热量；【分析】（1）知道天然气的热值和质量，利用Q放=vq，求出水吸收的热量，再根据吸（2）天然气完全燃烧放出的热量全部被水吸收，即Q吸=Q放热公式求水升高的温度值．【解答】解：（1）完全燃烧4.2m3的天然气放出的热量：Q放=Vq=4.2m3×4.0×107J/m3=1.68×108J；=1.68×108J，（2）水吸收的热量：Q吸=Q放由于Q△t得，吸=cm水升高温度：△t===40℃；热量可以使1000kg的水从30℃升高到：△t=t﹣t0，末温t=△t+t0=30℃+40℃=70℃．答：（1）完全燃烧4.2m3的天然气可以获得1.68×108J的热量；（2）这些热量可以使1000kg的水从30℃升高到70℃．22．如图所示，电源电压恒定不变，R1的阻值为12Ω，小灯泡L上标有“6V 3W”字样，小灯泡电阻不随温度改变．若闭合S1、S2，断开S3，小灯泡刚好正常发光，此时电压表的示数为3V，那么：（1）小灯泡L的电阻为多大？（2）电源电压为多少？（3）R2阻值为多大？（4）若闭合S1、S3，断开S2，并移动滑动变阻器R的滑片，滑动变阻器接入电路的电阻为多大时，电路的总功率最大，这个最大的功率等于多少？【考点】IH：欧姆定律的应用；JA：电功率的计算．【分析】（1）知道灯泡的额定电压和额定功率，根据P=求出小灯泡L的电阻；（2）闭合S1、S2，断开S3时，灯泡L与定值电阻R2串联，电压表测R2两端的电压，灯泡正常发光时的电压和额定电压相等，根据串联电路的电压特点求出电源的电压；（3）闭合S1、S2，断开S3时，灯泡L与定值电阻R2串联，根据串联电路的电流特点和P=UI 求出电路中的电流，根据欧姆定律求出电阻R2的阻值；（4）闭合S1、S3，断开S2时，滑动变阻器、定值电阻R1串联，由P=可知，电路的总功率最大时，电路中的总电阻最小，据此判断滑动变阻器接入电路中的电阻，然后根据电阻的串联和P=求出电路的最大总功率．【解答】解：（1）由P=可知，小灯泡L的电阻：R L===12Ω．（2）闭合S1、S2，断开S3时，灯泡L与定值电阻R2串联，电压表测R1两端的电压，灯泡正常发光，因串联电路中总电压等于各分电压之和，所以，电源的电压：U=U L+U2=6V+3V=9V．（3）闭合S1、S2，断开S3时，灯泡L与定值电阻R2串联，电压表测R2两端的电压，因串联电路中各处的电流相等，所以，由P=UI可得，电路中的电流：。

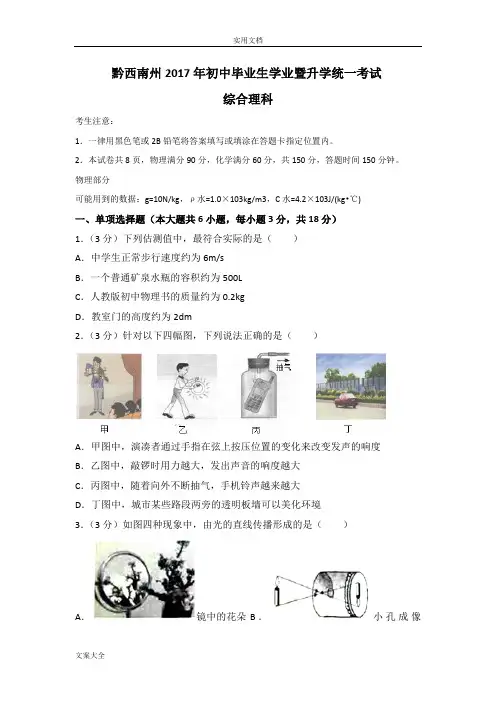

黔西南州2017年初中毕业生学业暨升学统一考试综合理科考生注意：1．一律用黑色笔或2B铅笔将答案填写或填涂在答题卡指定位置。
2．本试卷共8页，物理满分90分，化学满分60分，共150分，答题时间150分钟。
物理部分可能用到的数据：g=10N/kg，ρ水=1.0×103kg/m3，C水=4.2×103J/(kg•℃)一、单项选择题（本大题共6小题，每小题3分，共18分）1．（3分）下列估测值中，最符合实际的是（）A．中学生正常步行速度约为6m/sB．一个普通矿泉水瓶的容积约为500LC．人教版初中物理书的质量约为0.2kgD．教室门的高度约为2dm2．（3分）针对以下四幅图，下列说确的是（）A．甲图中，演凑者通过手指在弦上按压位置的变化来改变发声的响度B．乙图中，敲锣时用力越大，发出声音的响度越大C．丙图中，随着向外不断抽气，手机铃声越来越大D．丁图中，城市某些路段两旁的透明板墙可以美化环境3．（3分）如图四种现象中，由光的直线传播形成的是（）A．镜中的花朵B．小孔成像C．水中“断”笔 D．仙鹤的倒影4．（3分）下列现象与物态变化相对应的是（）A．清晨的雾消失了﹣﹣汽化B．冬天地面草丛中出现的霜﹣﹣凝固C．饮料中的冰块逐渐变小﹣﹣液化D．擦在皮肤上的酒精马上干了﹣﹣升华5．（3分）如图所示，在“探究平面镜成像特点”的实验中，下列叙述正确的是（）A．蜡烛在玻璃板中成的是实像B．蜡烛在玻璃板中成的像比实物大C．蜡烛移近玻璃板时，像会远离玻璃板D．蜡烛与它的像到玻璃板的距离相等6．（3分）标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示．若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（）A．24Ω 0.67W B．20Ω 0.96W C．24Ω 0.96W D．20Ω 0.8W二、填空题（本大题包括6小题，每空1分，共15分）7．（2分）在烈日当空的海边玩耍，你会发现沙子烫脚，而海水却是凉凉的．这是因为的比热容较大，当沙子和水同时接受相同的照射时，的温度升高得更快的缘故．8．（2分）如图所示是小朋友们喜爱的一项运动﹣﹣玩滑板．小朋友一只脚踏上滑板之后与踏上之前相比，滑板对地面的压强会；小朋友的另一只脚用力蹬地，使踏板向前滑动起来，脚离地后，由于，滑板车将继续向前滑行．9．（2分）今年5月5日，承载国人大飞机梦想的C919大型客机在浦东国际机场成功首飞，揭开了我国民用飞机发展史上崭新的一页，对我国航空产业的发展具有历史性的意义．制造C919大型客机要用密度（填“大”或“小”）而强度大的材料；C919能够在空中飞行，主要是因为机翼上方比下方空气流速，这样，机翼上、下表面就存在着压强差，从而产生了向上的升力．10．（2分）如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是表（填“电流”或“电压”），乙表测的是的（填“电流”或“电压”）．11．（3分）如图所示，质量为1kg的物体A，在16N的水平压力作用下静止在竖直墙壁上，物体A重N；所受的摩擦力为N、方向．将物体A抛入水中，静止时处于漂浮状态，有五分之一的体积露出水面，则组成物体A的物质的密度为．12．（4分）如图所示，把一凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则光束会聚处和M点的距离是m，该凸透镜的焦距是m．三、简答题（本大题包括2小题，每小题4分，共8分）13．（4分）有人说：“跳水运动员在跳水过程中，受到水的浮力是逐渐增大的．”你认为对吗？请说明理由．14．（4分）如图所示，取口香糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极很快发现纸条中间开始冒烟起火，请从物理学的角度解释其原因．四、作图题（本大题包括3小题，每小题3分，共9分）15．（3分）请在图中画出小球所受力的示意图．16．（3分）如图，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线．17．（3分）请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线．五、实验题（本大题包括2小题，每空2分，共20分）18．（8分）利用如图的实验装置探究“杠杆的平衡条件”．（1）实验前应先调节杠杆在水平位置平衡，这样做的目的是，若出现图（甲）所示情况，应将杠杆的螺母向（选填“左”或“右”）调．（2）如图（乙）所示，杠杆在水平位置平衡，记录数据．根据这一次实验数据，小明立即分析得出杠杆的平衡条件，他这种做法的不足是．经老师提醒后，小明继续进行实验，如图（乙），若将A、B两点下方挂的钩码同时朝远离支点O方向移动一小格，则杠杆（选填“仍保持平衡”、“左端下沉”或“右端下沉”）．（3）如图（丙）所示，若不在B点挂钩码，可改用弹簧测力计在B点向下拉杠杆，当测力计从a位置转动到b位置时，使杠杆仍在水平位置平衡，其示数大小将．19．（12分）在“测量小灯泡的电功率”的实验中，提供的器材有：额定电压为3.8V 的小灯泡、“10Ω1A”的滑动变阻器、四节新干电池等．（1）请用笔画线代替导线，将图甲中的实物电路连接完整，使闭合开关时滑动变阻器连入电路的电阻最大．（2）闭合开关，移动滑片P到某一点时，电压表示数如图乙所示，为测量小灯泡的额定功率，应将滑片P向端移动，直至电压表的示数为3.8V，此时电流表示数如图丙所示，则小灯泡的额定功率是W．（3）实验过程中，小灯泡突然不亮，两电表均无示数．为了查找故障，小明将电压表拆下，在开关闭合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，则出现故障的原因可能是．六、计算题（本大题包括3小题，第20题6分，第21题6分，第22题8分，共20分）20．（6分）现有一辆电动自行车，可以电动骑行，也可以脚踏骑行，骑行时总重为1600N．电动自行车在水平的道路上以18km/h的速度匀速行驶．（1）电动自行车0.5h行驶的路程是多少？（2）轮胎与地面的接触面积共为80cm2，电动自行车静止时对地面的压强是多大？21．（6分）某学校锅炉用天然气作燃料给水加热．已知天然气的热值为4.0×107J/m3（不计热量损失）．（1）完全燃烧4.2m3的天然气可以获得多少热量？（2）这些热量可以使1000kg的水从30℃升高到多少℃？22．（8分）如图所示，电源电压恒定不变，R1的阻值为12Ω，小灯泡L上标有“6V 3W”字样，小灯泡电阻不随温度改变．若闭合S1、S2，断开S3，小灯泡刚好正常发光，此时电压表的示数为3V，那么：（1）小灯泡L的电阻为多大？（2）电源电压为多少？（3）R2阻值为多大？（4）若闭合S1、S3，断开S2，并移动滑动变阻器R的滑片，滑动变阻器接入电路的电阻为多大时，电路的总功率最大，这个最大的功率等于多少？2017年省黔西南州中考物理试卷参考答案一、单项选择题（本大题共6小题，每小题3分，共18分）C B B AD D二、填空题（本大题包括6小题，每空1分，共15分）7．（2分）（2017•黔西南州）在烈日当空的海边玩耍，你会发现沙子烫脚，而海水却是凉凉的．这是因为水的比热容较大，当沙子和水同时接受相同的照射时，沙子的温度升高得更快的缘故．8．（2分）（2017•黔西南州）如图所示是小朋友们喜爱的一项运动﹣﹣玩滑板．小朋友一只脚踏上滑板之后与踏上之前相比，滑板对地面的压强会变大；小朋友的另一只脚用力蹬地，使踏板向前滑动起来，脚离地后，由于惯性，滑板车将继续向前滑行．9．（2分）（2017•黔西南州）今年5月5日，承载国人大飞机梦想的C919大型客机在浦东国际机场成功首飞，揭开了我国民用飞机发展史上崭新的一页，对我国航空产业的发展具有历史性的意义．制造C919大型客机要用密度小（填“大”或“小”）而强度大的材料；C919能够在空中飞行，主要是因为机翼上方比下方空气流速大，这样，机翼上、下表面就存在着压强差，从而产生了向上的升力．10．（2分）（2017•黔西南州）如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是电压表（填“电流”或“电压”），乙表测的是的电流（填“电流”或“电压”）．11．（3分）（2017•黔西南州）如图所示，质量为1kg的物体A，在16N的水平压力作用下静止在竖直墙壁上，物体A重9.8N；所受的摩擦力为9.8N、方向竖直向上．将物体A抛入水中，静止时处于漂浮状态，有五分之一的体积露出水面，则组成物体A的物质的密度为0.8×103kg/m3．12．（4分）（2017•黔西南州）如图所示，把一凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则光束会聚处和M点的距离是0.6 m，该凸透镜的焦距是0.2m．三、简答题（本大题包括2小题，每小题4分，共8分）13．（4分）（2017•黔西南州）有人说：“跳水运动员在跳水过程中，受到水的浮力是逐渐增大的．”你认为对吗？请说明理由．【解答】答：不对；当跳水运动员刚接触水面到全浸入水中的过程中，由于V排变大，水的密度不变，根据F浮=ρ水V排g可知运动员受浮力变大；当在没有接触水面之前不受浮力，浸没在水中之后由于V排不变，受到水的浮力不变．14．（4分）（2017•黔西南州）如图所示，取口香糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极很快发现纸条中间开始冒烟起火，请从物理学的角度解释其原因．【解答】答：因为锡属于金属，因此具有导电性，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，形成了电源短路，电路中的电流较大，由Q=I2Rt 可知，电路中迅速产生大量热量使温度达到锡纸的着火点而使之燃烧．四、作图题（本大题包括3小题，每小题3分，共9分）15．（3分）（2017•黔西南州）请在图中画出小球所受力的示意图．【解答】解：小球受到三个力的作用：重力、墙对它的支持力、绳子对它的拉力；重力的方向竖直向下，支持力的方向垂直于墙壁向右，拉力的方向沿绳子向上；当物体受多个力作用时，作用点都画在物体的重心上．如图所示：16．（3分）（2017•黔西南州）如图，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线．【解答】解：首先画出法线，根据反射角等于入射角在法线右侧向反射点画出入射光线；根据光的折射规律，折射角小于入射角，在法线左侧的水中从O点画出折射光线，如图所示：17．（3分）（2017•黔西南州）请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线．【解答】解：电流从正极出来，先经过开关，再分别经过这两盏灯，最后回到电源的负极，用了5根导线，如图所示：五、实验题（本大题包括2小题，每空2分，共20分）18．（8分）（2017•黔西南州）利用如图的实验装置探究“杠杆的平衡条件”．（1）实验前应先调节杠杆在水平位置平衡，这样做的目的是便于直接读出力臂，若出现图（甲）所示情况，应将杠杆的螺母向右（选填“左”或“右”）调．（2）如图（乙）所示，杠杆在水平位置平衡，记录数据．根据这一次实验数据，小明立即分析得出杠杆的平衡条件，他这种做法的不足是一次实验具有偶然性．经老师提醒后，小明继续进行实验，如图（乙），若将A、B两点下方挂的钩码同时朝远离支点O方向移动一小格，则杠杆左端下沉（选填“仍保持平衡”、“左端下沉”或“右端下沉”）．（3）如图（丙）所示，若不在B点挂钩码，可改用弹簧测力计在B点向下拉杠杆，当测力计从a位置转动到b位置时，使杠杆仍在水平位置平衡，其示数大小将变大．19．（12分）（2017•黔西南州）在“测量小灯泡的电功率”的实验中，提供的器材有：额定电压为3.8V的小灯泡、“10Ω1A”的滑动变阻器、四节新干电池等．（1）请用笔画线代替导线，将图甲中的实物电路连接完整，使闭合开关时滑动变阻器连入电路的电阻最大．（2）闭合开关，移动滑片P到某一点时，电压表示数如图乙所示，为测量小灯泡的额定功率，应将滑片P向右端移动，直至电压表的示数为3.8V，此时电流表示数如图丙所示，则小灯泡的额定功率是 1.14W．（3）实验过程中，小灯泡突然不亮，两电表均无示数．为了查找故障，小明将电压表拆下，在开关闭合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，则出现故障的原因可能是开关断路．六、计算题（本大题包括3小题，第20题6分，第21题6分，第22题8分，共20分）20．（6分）（2017•黔西南州）现有一辆电动自行车，可以电动骑行，也可以脚踏骑行，骑行时总重为1600N．电动自行车在水平的道路上以18km/h的速度匀速行驶．（1）电动自行车0.5h行驶的路程是多少？（2）轮胎与地面的接触面积共为80cm2，电动自行车静止时对地面的压强是多大？【解答】解：（1）由v=得，电动自行车0.5h行驶的路程：s=vt=18km/h×0.5h=9km．=1600N，（2）电动自行车在水平静止时对地面的压力F=G总轮胎与地面的接触面积共为S=80cm2=8×10﹣3m2，则电动自行车静止时对地面的压强：p===2×105Pa．答：（1）电动自行车0.5h行驶的路程是9km；（2）轮胎与地面的接触面积共为80cm2，电动自行车静止时对地面的压强是2×105Pa．21．（6分）（2017•黔西南州）某学校锅炉用天然气作燃料给水加热．已知天然气的热值为4.0×107J/m3（不计热量损失）．（1）完全燃烧4.2m3的天然气可以获得多少热量？（2）这些热量可以使1000kg的水从30℃升高到多少℃？【解答】解：（1）完全燃烧4.2m3的天然气放出的热量：Q放=Vq=4.2m3×4.0×107J/m3=1.68×108J；（2）水吸收的热量：Q吸=Q放=1.68×108J，由于Q吸=cm△t得，水升高温度：△t===40℃；热量可以使1000kg的水从30℃升高到：△t=t﹣t0，末温t=△t+t0=30℃+40℃=70℃．答：（1）完全燃烧4.2m3的天然气可以获得1.68×108J的热量；（2）这些热量可以使1000kg的水从30℃升高到70℃．22．（8分）（2017•黔西南州）如图所示，电源电压恒定不变，R1的阻值为12Ω，小灯泡L上标有“6V 3W”字样，小灯泡电阻不随温度改变．若闭合S1、S2，断开S3，小灯泡刚好正常发光，此时电压表的示数为3V，那么：（1）小灯泡L的电阻为多大？（2）电源电压为多少？（3）R2阻值为多大？（4）若闭合S1、S3，断开S2，并移动滑动变阻器R的滑片，滑动变阻器接入电路的电阻为多大时，电路的总功率最大，这个最大的功率等于多少？【解答】解：（1）由P=可知，小灯泡L的电阻：R L===12Ω．（2）闭合S1、S2，断开S3时，灯泡L与定值电阻R2串联，电压表测R1两端的电压，灯泡正常发光，因串联电路中总电压等于各分电压之和，所以，电源的电压：U=U L+U2=6V+3V=9V．（3）闭合S1、S2，断开S3时，灯泡L与定值电阻R2串联，电压表测R2两端的电压，因串联电路中各处的电流相等，所以，由P=UI可得，电路中的电流：I===0.5A，由I=可得，R2的阻值：R2===6Ω．（4）闭合S1、S3，断开S2时，滑动变阻器R与定值电阻R1串联，当滑动变阻器接入电路中的电阻为0时，电路中的总电阻最小，电路的总功率最大，因串联电路中总电阻等于各分电阻之和，所以，电路的最大功率：P===6.75W．答：（1）灯泡电阻为12Ω；（2）电源电压为9V；（3）R2的阻值为6Ω；（4）滑动变阻器接入电路电阻为0时，电路的总功率最大，此时的电功率为6.75W．。
2017年贵州省黔西南州中考物理试卷一、单项选择题（本大题共6小题，每小题3分，共18分）1．（3分）下列估测值中，最符合实际的是（）A．中学生正常步行速度约为6m/sB．一个普通矿泉水瓶的容积约为500LC．人教版初中物理书的质量约为0.2kgD．教室门的高度约为2dm2．（3分）针对以下四幅图，下列说法正确的是（）A．甲图中，演凑者通过手指在弦上按压位置的变化来改变发声的响度B．乙图中，敲锣时用力越大，发出声音的响度越大C．丙图中，随着向外不断抽气，手机铃声越来越大D．丁图中，城市某些路段两旁的透明板墙可以美化环境3．（3分）如图四种现象中，由光的直线传播形成的是（）A ．镜中的花朵 B．小孔成像C ．水中“断”笔 D ．仙鹤的倒影4．（3分）下列现象与物态变化相对应的是（）A．清晨的雾消失了﹣﹣汽化B．冬天地面草丛中出现的霜﹣﹣凝固C．饮料中的冰块逐渐变小﹣﹣液化D．擦在皮肤上的酒精马上干了﹣﹣升华5．（3分）如图所示，在“探究平面镜成像特点”的实验中，下列叙述正确的是（）A．蜡烛在玻璃板中成的是实像B．蜡烛在玻璃板中成的像比实物大C．蜡烛移近玻璃板时，像会远离玻璃板D．蜡烛与它的像到玻璃板的距离相等6．（3分）标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示．若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（）A．24Ω 0.67W B．20Ω 0.96W C．24Ω 0.96W D．20Ω 0.8W二、填空题（本大题包括6小题，每空1分，共15分）7．（2分）在烈日当空的海边玩耍，你会发现沙子烫脚，而海水却是凉凉的．这是因为的比热容较大，当沙子和水同时接受相同的阳光照射时，的温度升高得更快的缘故．8．（2分）如图所示是小朋友们喜爱的一项运动﹣﹣玩滑板．小朋友一只脚踏上滑板之后与踏上之前相比，滑板对地面的压强会；小朋友的另一只脚用力蹬地，使踏板向前滑动起来，脚离地后，由于，滑板车将继续向前滑行．9．（2分）今年5月5日，承载国人大飞机梦想的C919大型客机在上海浦东国际机场成功首飞，揭开了我国民用飞机发展史上崭新的一页，对我国航空产业的发展具有历史性的意义．制造C919大型客机要用密度（填“大”或“小”）而强度大的材料；C919能够在空中飞行，主要是因为机翼上方比下方空气流速，这样，机翼上、下表面就存在着压强差，从而产生了向上的升力．10．（2分）如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是表（填“电流”或“电压”），乙表测的是的（填“电流”或“电压”）．11．（3分）如图所示，质量为1kg的物体A，在16N的水平压力作用下静止在竖直墙壁上，物体A重N；所受的摩擦力为N、方向．将物体A抛入水中，静止时处于漂浮状态，有五分之一的体积露出水面，则组成物体A的物质的密度为．12．（4分）如图所示，把一凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则光束会聚处和M点的距离是m，该凸透镜的焦距是m．三、简答题（本大题包括2小题，每小题4分，共8分）13．（4分）有人说：“跳水运动员在跳水过程中，受到水的浮力是逐渐增大的．”你认为对吗？请说明理由．14．（4分）如图所示，取口香糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极很快发现纸条中间开始冒烟起火，请从物理学的角度解释其原因．四、作图题（本大题包括3小题，每小题3分，共9分）15．（3分）请在图中画出小球所受力的示意图．16．（3分）如图，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线．17．（3分）请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线．五、实验题（本大题包括2小题，每空2分，共20分）18．（8分）利用如图的实验装置探究“杠杆的平衡条件”．（1）实验前应先调节杠杆在水平位置平衡，这样做的目的是，若出现图（甲）所示情况，应将杠杆的螺母向（选填“左”或“右”）调．（2）如图（乙）所示，杠杆在水平位置平衡，记录数据．根据这一次实验数据，小明立即分析得出杠杆的平衡条件，他这种做法的不足是．经老师提醒后，小明继续进行实验，如图（乙），若将A、B两点下方挂的钩码同时朝远离支点O方向移动一小格，则杠杆（选填“仍保持平衡”、“左端下沉”或“右端下沉”）．（3）如图（丙）所示，若不在B点挂钩码，可改用弹簧测力计在B点向下拉杠杆，当测力计从a位置转动到b位置时，使杠杆仍在水平位置平衡，其示数大小将．19．（12分）在“测量小灯泡的电功率”的实验中，提供的器材有：额定电压为3.8V的小灯泡、“10Ω1A”的滑动变阻器、四节新干电池等．（1）请用笔画线代替导线，将图甲中的实物电路连接完整，使闭合开关时滑动变阻器连入电路的电阻最大．（2）闭合开关，移动滑片P到某一点时，电压表示数如图乙所示，为测量小灯泡的额定功率，应将滑片P向端移动，直至电压表的示数为3.8V，此时电流表示数如图丙所示，则小灯泡的额定功率是W．（3）实验过程中，小灯泡突然不亮，两电表均无示数．为了查找故障，小明将电压表拆下，在开关闭合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，则出现故障的原因可能是．六、计算题（本大题包括3小题，第20题6分，第21题6分，第22题8分，共20分）20．（6分）现有一辆电动自行车，可以电动骑行，也可以脚踏骑行，骑行时总重为1600N．电动自行车在水平的道路上以18km/h的速度匀速行驶．（1）电动自行车0.5h行驶的路程是多少？（2）轮胎与地面的接触面积共为80cm2，电动自行车静止时对地面的压强是多大？21．（6分）某学校锅炉用天然气作燃料给水加热．已知天然气的热值为4.0×107J/m3（不计热量损失）．（1）完全燃烧4.2m3的天然气可以获得多少热量？（2）这些热量可以使1000kg的水从30℃升高到多少℃？22．（8分）如图所示，电源电压恒定不变，R1的阻值为12Ω，小灯泡L上标有“6V 3W”字样，小灯泡电阻不随温度改变．若闭合S1、S2，断开S3，小灯泡刚好正常发光，此时电压表的示数为3V，那么：（1）小灯泡L的电阻为多大？（2）电源电压为多少？（3）R2阻值为多大？（4）若闭合S1、S3，断开S2，并移动滑动变阻器R的滑片，滑动变阻器接入电路的电阻为多大时，电路的总功率最大，这个最大的功率等于多少？2017年贵州省黔西南州中考物理试卷参考答案与试题解析一、单项选择题（本大题共6小题，每小题3分，共18分）1．（3分）（2017•黔西南州）下列估测值中，最符合实际的是（）A．中学生正常步行速度约为6m/sB．一个普通矿泉水瓶的容积约为500LC．人教版初中物理书的质量约为0.2kgD．教室门的高度约为2dm【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．【解答】解：A．中学生正常步行的速度在4km/h=4×m/s≈1.1m/s左右，故A不符合实际；B．一瓶矿泉水的质量在500g左右，矿泉水瓶的容积在V===500cm3=500mL左右，故B不符合实际；C．一个苹果的质量在200g左右，人教版初中物理书的质量与此差不多，在200g=0.2kg左右，故C符合实际；D．成年人的身高在170cm左右，教室门的高度比170cm大一些，在200cm=2m 左右，故D不符合实际．故选C．【点评】物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义．2．（3分）（2017•黔西南州）针对以下四幅图，下列说法正确的是（）A．甲图中，演凑者通过手指在弦上按压位置的变化来改变发声的响度B．乙图中，敲锣时用力越大，发出声音的响度越大C．丙图中，随着向外不断抽气，手机铃声越来越大D．丁图中，城市某些路段两旁的透明板墙可以美化环境【分析】（1）响度和物体振幅有关，与物体振动频率无关．（2）音调和物体振动频率有关，振动频率越快，音调越高．（3）声音传播需要介质，真空中不能传播声音．（4）减弱噪声可以在声源处减弱，可以在传播过程中减弱，也可以在人耳处减弱．根据各个选项的具体做法，分别进行分析．【解答】解：A、弦乐器是通过琴弦的振动发声的，琴弦的粗细、长短、松紧会影响声音的音调．手指在弦上按压位置的变化，可以改变琴弦的长短，从而改变琴弦振动的频率，则改变了发声的音调．A选项说法错误，不符合题意．B、敲锣时，用力越大，物体振幅越大，响度越大．B选项说法正确，符合题意．C、抽气的过程中，瓶内气体越来越少．由于声音无法在真空中传播，所以声音会越来越小，C选项说法错误，不符合题意．D、安装在路段两旁的透明板墙，目的是从传播过程中减弱噪声，不是为了美化环境，D选项说法错误，不符合题意．故选B．【点评】本题考查学生声音知识中响度、音调、声音的传播、减弱噪声方法的了解情况，考点较为全面，要记住声现象中的相关知识．3．（3分）（2017•黔西南州）如图四种现象中，由光的直线传播形成的是（）A ．镜中的花朵 B．小孔成像C ．水中“断”笔 D ．仙鹤的倒影【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的．【解答】解：A、镜中“花朵”是由于光的反射形成的虚像，故A错误；B、小孔“成像”是由于光沿直线传播形成的，故B正确；C、水中“断笔”是光从水中斜射入空气中发生折射形成的，属于光的折射现象，故C错误；D、仙鹤的倒影属于平面镜成像，是由于光的反射形成的，故D错误．故选B．【点评】本题考查了光的直线传播、光的反射与光的折射的应用，涉及的知识点较多，但难度不大，是一道基础题；熟练掌握并灵活应用所学基础知识是正确解题的关键．4．（3分）（2017•黔西南州）下列现象与物态变化相对应的是（）A．清晨的雾消失了﹣﹣汽化B．冬天地面草丛中出现的霜﹣﹣凝固C．饮料中的冰块逐渐变小﹣﹣液化D．擦在皮肤上的酒精马上干了﹣﹣升华【分析】（1）在一定条件下，物体的三种状态﹣﹣固态、液态、气态之间会发生相互转化，这就是物态变化；（2）物质由气态直接变为固态叫凝华，物质由固态直接变为气态，叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固．【解答】解：A、雾在阳光下消失，是由液态变为气态发生了汽化现象，故A正确；B、冬天草地上出现了霜，是空气中的水蒸气遇冷凝华而成的小冰晶，故B错误；C、饮料中的冰块逐渐变小，是固态的冰变成液态的水属于熔化现象，故C错误；D、擦在皮肤上的酒精马上干了，是酒精变为酒精蒸气的过程，是汽化现象，故D错误．故选A．【点评】本题主要考查学生对生活中常见的物态变化的认识和了解，是一道基础题．5．（3分）（2017•黔西南州）如图所示，在“探究平面镜成像特点”的实验中，下列叙述正确的是（）A．蜡烛在玻璃板中成的是实像B．蜡烛在玻璃板中成的像比实物大C．蜡烛移近玻璃板时，像会远离玻璃板D．蜡烛与它的像到玻璃板的距离相等【分析】（1）平面镜成像大小跟物体的大小有关，物体和像到镜面的距离相等；（2）平面镜所成的像是虚像，虚像不是实际光线的会聚点，所以不会出现在光屏上．【解答】解：A、蜡烛在玻璃板中成的是虚像，该选项说法不正确；B、蜡烛在玻璃板中成的像与实物等大，该选项说法不正确；C、蜡烛移近玻璃板时，像会靠近玻璃板，该选项说法不正确；D、蜡烛与它的像到玻璃板的距离相等，该选项说法正确．故选D．【点评】本题是考查平面镜成像的特点，是中考中经常涉及到的地方，要求深入理解，熟练掌握．6．（3分）（2017•黔西南州）标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示．若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（）A．24Ω 0.67W B．20Ω 0.96W C．24Ω 0.96W D．20Ω 0.8W【分析】三只完全相同的灯泡串联，灯泡的电阻相等，通过的电流相等，根据欧姆定律可知，三只灯泡两端的电压相等，再从图象上找到对应的电压和电流，根据相应的公式分别算出每只灯泡的实际电阻和实际功率．【解答】解：把这种规格的三只灯泡串联接在12V的电源两端，则每只灯泡两端的电压都为4V，从图象上可以看出，此时电路电流为0.2A，由欧姆定律得，每只灯泡的电阻：R===20Ω；则每只灯泡的实际功率：P实=UI=4V×0.2A=0.8W，故ABC 错误，D正确．故选：D．【点评】本题考查电阻和电功率的计算，关键是公式及其变形的灵活运用，难点是根据图象得出相应的数据，重点记住串联电路电流、电压和电阻的规律；本题最容易出错的是根据灯泡的额定电压和额定功率求灯泡的电阻，因为灯泡的电阻是变化的，不是固定不变的．二、填空题（本大题包括6小题，每空1分，共15分）7．（2分）（2017•黔西南州）在烈日当空的海边玩耍，你会发现沙子烫脚，而海水却是凉凉的．这是因为水的比热容较大，当沙子和水同时接受相同的阳光照射时，沙子的温度升高得更快的缘故．【分析】水的比热容较大，相同质量的水和沙子比较，吸收相同的热量，水的温度升高的少，所以沙子滚烫，而海水依旧凉爽．【解答】解：因为沙子的比热容比海水的比热容小，在吸收相同热量时，相同质量的沙子比海水温度上升得快，所以在烈日当空的海边玩耍，会感到沙子烫脚，海水却凉凉的．故答案为：水；沙子．【点评】本题主要考查学生对“水的比热容大”的了解和掌握，是一道基础题．8．（2分）（2017•黔西南州）如图所示是小朋友们喜爱的一项运动﹣﹣玩滑板．小朋友一只脚踏上滑板之后与踏上之前相比，滑板对地面的压强会变大；小朋友的另一只脚用力蹬地，使踏板向前滑动起来，脚离地后，由于惯性，滑板车将继续向前滑行．【分析】（1）压强的大小与压力和受力面积有关，由接触面积的变化，再利用压强公式p=可知压强的变化；（2）一切物体都具有惯性．由于惯性物体要保持原来的运动状态．【解答】解：（1）一只脚踏上滑板车之前，滑板车对地面的压力小于人和滑板车的总重力，一只脚踏上滑板车之后，滑板车对地面的压力等于人和滑板车的总重力，即一只脚踏上滑板车之后与踏上之前相比，压力变大，但滑板车对地面的受力面积不变，由p=可知，滑板车对地面的压强变大；（2）小朋友的另一只脚用力蹬地，使踏板车向右滑动起来，脚离地后，由于惯性，滑板车将继续向右滑行．故答案为：变大；惯性．【点评】本题考查了压强大小的比较和利用惯性知识解释生活中的问题，关键是分析出小朋友一只脚踏上滑板车之后与踏上之前压力和受力面积的变化．9．（2分）（2017•黔西南州）今年5月5日，承载国人大飞机梦想的C919大型客机在上海浦东国际机场成功首飞，揭开了我国民用飞机发展史上崭新的一页，对我国航空产业的发展具有历史性的意义．制造C919大型客机要用密度小（填“大”或“小”）而强度大的材料；C919能够在空中飞行，主要是因为机翼上方比下方空气流速大，这样，机翼上、下表面就存在着压强差，从而产生了向上的升力．【分析】（1）由公式ρ=可知，当体积一定时，质量与密度成正比．（2）流体压强与流速的关系：流速越大，压强越小；流速越小，压强越大．【解答】解：（1）飞机的体积一定，由ρ=可知，材料的密度越小，飞机的质量越小，所以制造C919大型客机要用密度小而强度大的材料；（2）等质量的空气在相同的时间内同时通过机翼的上表面和下表面，由于上表面弯曲，所以机翼上方的流速就大于机翼前方的流速；而下表面平直，因此机翼下方的流速大致等于前方的流速，从而可以知道，机翼下方的流速就小于机翼上方的流速，所以机翼上方的压强小于机翼下方的压强，这样就产生了作用在机翼上的向上的升力．故答案为：小；大．【点评】该题考查密度的应用与物质鉴别，流体压强与流速的关系，难度不大．本题的解题关键是看准机翼面向哪弯曲，找出机翼的上下方的空气流速特点．10．（2分）（2017•黔西南州）如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是电压表（填“电流”或“电压”），乙表测的是的电流（填“电流”或“电压”）．【分析】电压表并联在电路中，在电路中可以看作开路；电流表必须串联在电路中，在电路中相当于导线；因此根据仪表的连接方式以及在电路中的作用解答本题．【解答】解：要使电阻R1、R2并联，由图可知电流必须从开关S分别流入支路R1、支路R2和仪表乙，然后流回负极，所以甲为电压表；乙为电流表．如果甲为电流表，乙为电压表，这时R2会被短路，因此这种情况错误．故答案为：电压；电流．【点评】此题主要考查电流表和电压表的连接方式以及在电路中的作用，并会设计串并联电路．11．（3分）（2017•黔西南州）如图所示，质量为1kg的物体A，在16N的水平压力作用下静止在竖直墙壁上，物体A重9.8N；所受的摩擦力为9.8 N、方向竖直向上．将物体A抛入水中，静止时处于漂浮状态，有五分之一的体积露出水面，则组成物体A的物质的密度为0.8×103kg/m3．【分析】（1）当物体静止或匀速直线运动时，所受的力是平衡力．根据平衡力的概念，对物体进行受力分析．（2）知道木块的重力，利用漂浮条件求木块受到的浮力；求出了木块受到的浮力和水的密度，利用阿基米德原理求木块排开水的体积（浸在水中的体积），又知道有五分之一的体积露出水面，可求木块的体积；利用G=mg求木块质量，利用密度公式求木块的密度．【解答】解：物体静止时，摩擦力与重力平衡，所以摩擦力等于重力G=mg=1kg ×9.8N/kg=9.8N，重力竖直向下，摩擦力方向竖直向上．因为A漂浮，所以A受到的浮力：F浮=G A=9.8N．因为F浮=ρ水gV排，V排===1×10﹣3m3；因为A有五分之一的体积露出水面，所以有五分之四的体积浸入水中，A的体积：V=V浸=V排=×1×10﹣3m3=1.25×10﹣3m3．A的质量：m=1kg，A的密度：ρ===0.8×103kg/m3．故答案为：9.8；9.8；竖直向上；0.8×103kg/m3．【点评】本题考查知识点比较多，密度的计算、浮力的计算（漂浮条件、阿基米德原理的变形公式），关键是公式的灵活运用，属于难题．12．（4分）（2017•黔西南州）如图所示，把一凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则光束会聚处和M点的距离是0.6 m，该凸透镜的焦距是0.2m．【分析】眼睛观察镜子时，感到光束是在M点发出的，根据物像关于平面镜对称，可以确定凸透镜焦点的位置，从而判断光束会聚处和M点的距离．凸透镜的焦距．【解答】解：由题知，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则凸透镜的焦点在平面镜前面，而物体在平面镜中成像时，物像关于平面镜对称，根据平面镜成像特点作出凸透镜的焦点F，如图所示：光束会聚处F和M点的距离s=2×0.3m=0.6m；焦距是焦点到光心的距离，则凸透镜的焦距：f=0.5m﹣0.3m=0.2m．故答案为：0.6；0.2．【点评】本题关键是根据平面镜成像特点判断凸透镜焦点的位置．三、简答题（本大题包括2小题，每小题4分，共8分）13．（4分）（2017•黔西南州）有人说：“跳水运动员在跳水过程中，受到水的浮力是逐渐增大的．”你认为对吗？请说明理由．【分析】当跳水运动员刚接触水面到全浸入，排开水的体积逐渐增大，由阿基米德原理F浮=ρ水V排g可得所受浮力的变化情况．【解答】答：不对；当跳水运动员刚接触水面到全浸入水中的过程中，由于V排变大，水的密度不变，根据F浮=ρ水V排g可知运动员受浮力变大；当在没有接触水面之前不受浮力，浸没在水中之后由于V排不变，受到水的浮力不变．【点评】本题考查了学生对阿基米德原理的掌握和利用，确定该过程v排和深度h的变化是本题关键．14．（4分）（2017•黔西南州）如图所示，取口香糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极很快发现纸条中间开始冒烟起火，请从物理学的角度解释其原因．【分析】金属都具有导电性；导线直接将电源连接起来的电路叫短路，短路时电路中的电流过大，由焦耳定律可知产生大量的热，容易烧坏电路或形成火灾．【解答】答：因为锡属于金属，因此具有导电性，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，形成了电源短路，电路中的电流较大，由Q=I2Rt 可知，电路中迅速产生大量热量使温度达到锡纸的着火点而使之燃烧．【点评】本题考查了电路的三种状态和焦耳定律的简单应用，属于基础知识的考查，相对比较简单．四、作图题（本大题包括3小题，每小题3分，共9分）15．（3分）（2017•黔西南州）请在图中画出小球所受力的示意图．【分析】（1）力的三要素：大小、方向、作用点；用一条带箭头的线段表示力的三要素的方法叫力的示意图；（2）画力的示意图分三个步骤：①在受力物体上画出力的作用点；②确定力的方向后沿力的方向画一条线段；③在线段的末端标箭头，在箭头的旁边标出所画力的符号，力有大小的要写上数值与单位；（3）重力的用点在物体的重心，方向竖直向下；支持力的方向垂直接触面指向被支持的物体；拉力的方向沿绳指向绳收缩的方向．【解答】解：小球受到三个力的作用：重力、墙对它的支持力、绳子对它的拉力；重力的方向竖直向下，支持力的方向垂直于墙壁向右，拉力的方向沿绳子向上；当物体受多个力作用时，作用点都画在物体的重心上．如图所示：【点评】考查力的三要素，关键是能对物体进行正确的受力分析，受力分析一般按照重力、弹力、摩擦力、其它力的顺序作图．16．（3分）（2017•黔西南州）如图，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线．【分析】当光线射向两种介质的界面上时，会同时发生反射和折射．光的反射中，反射角等于入射角；当光从空气斜射入水中时，折射光线将向靠近法线的方向偏折，即入射角大于折射角．【解答】解：首先画出法线，根据反射角等于入射角在法线右侧向反射点画出入射光线；根据光的折射规律，折射角小于入射角，在法线左侧的水中从O点画出折射光线，如图所示：【点评】特别强调不仅要会根据反射定律和折射定律由入射光线画反射光线和折射光线，而且要会根据反射或折射画出入射光线．17．（3分）（2017•黔西南州）请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线．【分析】根据题意确定个电路元件的连接方式、开关的位置，从电源的正极开始，根据电流流向法连接实物电路．。

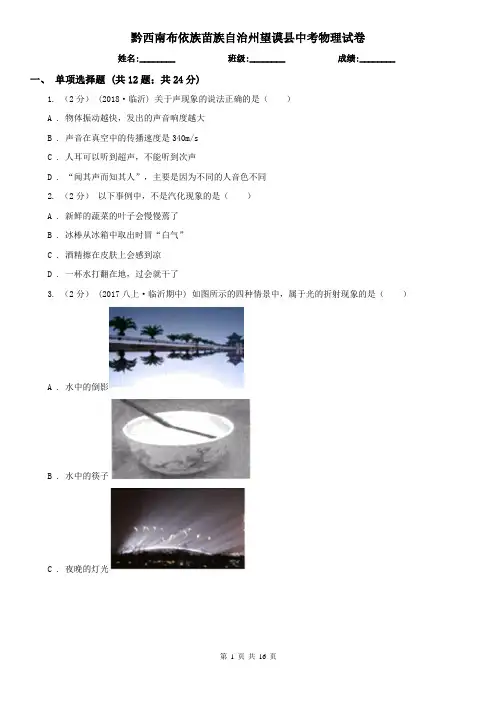

黔西南布依族苗族自治州望谟县中考物理试卷姓名:________ 班级:________ 成绩:________一、单项选择题 (共12题；共24分)1. （2分）(2018·临沂) 关于声现象的说法正确的是（）A . 物体振动越快，发出的声音响度越大B . 声音在真空中的传播速度是340m/sC . 人耳可以听到超声，不能听到次声D . “闻其声而知其人”，主要是因为不同的人音色不同2. （2分）以下事例中，不是汽化现象的是（）A . 新鲜的蔬菜的叶子会慢慢蔫了B . 冰棒从冰箱中取出时冒“白气”C . 酒精擦在皮肤上会感到凉D . 一杯水打翻在地，过会就干了3. （2分） (2017八上·临沂期中) 如图所示的四种情景中，属于光的折射现象的是（）A . 水中的倒影B . 水中的筷子C . 夜晚的灯光D . 镜中的陶4. （2分） (2017八下·袁州期末) 下图所示的四件展品，展示了我国古代人民的智慧成果，对于其中所涉及的物理知识，下列说法中正确的是（）A . 倒装壶，应用了连通器原理B . 赤道式日晷是利用光的色散现象来计时的C . 孔明灯能升上天空是因为它受的重力小D . 辘轳是一种费力杠杆5. （2分） (2017八上·金华期中) 下列各物体的长度接近26cm的是（）A . 教室黑板长B . 双人课桌长C . 物理课本长D . 铅笔芯直径6. （2分） (2017·邹城模拟) 九年级的志愿者想为敬老院的老人设计一个呼叫电路．他们的设想是：同一房间内两位老人都能单独控制同一只电铃，且能让值班室的工作人员区分出是哪位老人按铃呼叫的．下图中的四个电路，符合设想的是（）A .B .C .D .7. （2分）内能的利用在人类社会发展史上具有重要意义，人类第一次工业革命的标志是（）A . 汽油机B . 发电机C . 电动机D . 蒸汽机8. （2分）(2020·莲湖模拟) 共享单车是一种节能环保的交通工具，深受广大人民群众的喜爱。
2017年贵州省黔西南州中考物理试卷一、单项选择题（本大题共6小题，每小题3分，共18分）1．（3分）下列估测值中，最符合实际的是（）A．中学生正常步行速度约为6m/sB．一个普通矿泉水瓶的容积约为500LC．人教版初中物理书的质量约为0.2kgD．教室门的高度约为2dm2．（3分）针对以下四幅图，下列说法正确的是（）A．甲图中，演凑者通过手指在弦上按压位置的变化来改变发声的响度B．乙图中，敲锣时用力越大，发出声音的响度越大C．丙图中，随着向外不断抽气，手机铃声越来越大D．丁图中，城市某些路段两旁的透明板墙可以美化环境3．（3分）如图四种现象中，由光的直线传播形成的是（）A．镜中的花朵 B．小孔成像C．水中“断”笔 D．仙鹤的倒影4．（3分）下列现象与物态变化相对应的是（）A．清晨的雾消失了﹣﹣汽化B．冬天地面草丛中出现的霜﹣﹣凝固C．饮料中的冰块逐渐变小﹣﹣液化D．擦在皮肤上的酒精马上干了﹣﹣升华5．（3分）如图所示，在“探究平面镜成像特点”的实验中，下列叙述正确的是（）A．蜡烛在玻璃板中成的是实像B．蜡烛在玻璃板中成的像比实物大C．蜡烛移近玻璃板时，像会远离玻璃板D．蜡烛与它的像到玻璃板的距离相等6．（3分）标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示．若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（）A．24Ω 0.67W B．20Ω 0.96W C．24Ω 0.96W D．20Ω 0.8W二、填空题（本大题包括6小题，每空1分，共15分）7．（2分）在烈日当空的海边玩耍，你会发现沙子烫脚，而海水却是凉凉的．这是因为的比热容较大，当沙子和水同时接受相同的阳光照射时，的温度升高得更快的缘故．8．（2分）如图所示是小朋友们喜爱的一项运动﹣﹣玩滑板．小朋友一只脚踏上滑板之后与踏上之前相比，滑板对地面的压强会；小朋友的另一只脚用力蹬地，使踏板向前滑动起来，脚离地后，由于，滑板车将继续向前滑行．9．（2分）今年5月5日，承载国人大飞机梦想的C919大型客机在上海浦东国际机场成功首飞，揭开了我国民用飞机发展史上崭新的一页，对我国航空产业的发展具有历史性的意义．制造C919大型客机要用密度（填“大”或“小”）而强度大的材料；C919能够在空中飞行，主要是因为机翼上方比下方空气流速，这样，机翼上、下表面就存在着压强差，从而产生了向上的升力．10．（2分）如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是表（填“电流”或“电压”），乙表测的是的（填“电流”或“电压”）．11．（3分）如图所示，质量为1kg的物体A，在16N的水平压力作用下静止在竖直墙壁上，物体A重N；所受的摩擦力为N、方向．将物体A抛入水中，静止时处于漂浮状态，有五分之一的体积露出水面，则组成物体A的物质的密度为．12．（4分）如图所示，把一凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则光束会聚处和M点的距离是m，该凸透镜的焦距是m．三、简答题（本大题包括2小题，每小题4分，共8分）13．（4分）有人说：“跳水运动员在跳水过程中，受到水的浮力是逐渐增大的．”你认为对吗？请说明理由．14．（4分）如图所示，取口香糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极很快发现纸条中间开始冒烟起火，请从物理学的角度解释其原因．四、作图题（本大题包括3小题，每小题3分，共9分）15．（3分）请在图中画出小球所受力的示意图．16．（3分）如图，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线．17．（3分）请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线．五、实验题（本大题包括2小题，每空2分，共20分）18．（8分）利用如图的实验装置探究“杠杆的平衡条件”．（1）实验前应先调节杠杆在水平位置平衡，这样做的目的是，若出现图（甲）所示情况，应将杠杆的螺母向（选填“左”或“右”）调．（2）如图（乙）所示，杠杆在水平位置平衡，记录数据．根据这一次实验数据，小明立即分析得出杠杆的平衡条件，他这种做法的不足是．经老师提醒后，小明继续进行实验，如图（乙），若将A、B两点下方挂的钩码同时朝远离支点O方向移动一小格，则杠杆（选填“仍保持平衡”、“左端下沉”或“右端下沉”）．（3）如图（丙）所示，若不在B点挂钩码，可改用弹簧测力计在B点向下拉杠杆，当测力计从a位置转动到b位置时，使杠杆仍在水平位置平衡，其示数大小将．19．（12分）在“测量小灯泡的电功率”的实验中，提供的器材有：额定电压为3.8V的小灯泡、“10Ω1A”的滑动变阻器、四节新干电池等．（1）请用笔画线代替导线，将图甲中的实物电路连接完整，使闭合开关时滑动变阻器连入电路的电阻最大．（2）闭合开关，移动滑片P到某一点时，电压表示数如图乙所示，为测量小灯泡的额定功率，应将滑片P向端移动，直至电压表的示数为3.8V，此时电流表示数如图丙所示，则小灯泡的额定功率是W．（3）实验过程中，小灯泡突然不亮，两电表均无示数．为了查找故障，小明将电压表拆下，在开关闭合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，则出现故障的原因可能是．六、计算题（本大题包括3小题，第20题6分，第21题6分，第22题8分，共20分）20．（6分）现有一辆电动自行车，可以电动骑行，也可以脚踏骑行，骑行时总重为1600N．电动自行车在水平的道路上以18km/h的速度匀速行驶．（1）电动自行车0.5h行驶的路程是多少？（2）轮胎与地面的接触面积共为80cm2，电动自行车静止时对地面的压强是多大？21．（6分）某学校锅炉用天然气作燃料给水加热．已知天然气的热值为4.0×107J/m3（不计热量损失）．（1）完全燃烧4.2m3的天然气可以获得多少热量？（2）这些热量可以使1000kg的水从30℃升高到多少℃？22．（8分）如图所示，电源电压恒定不变，R1的阻值为12Ω，小灯泡L上标有“6V 3W”字样，小灯泡电阻不随温度改变．若闭合S1、S2，断开S3，小灯泡刚好正常发光，此时电压表的示数为3V，那么：（1）小灯泡L的电阻为多大？（2）电源电压为多少？（3）R2阻值为多大？（4）若闭合S1、S3，断开S2，并移动滑动变阻器R的滑片，滑动变阻器接入电路的电阻为多大时，电路的总功率最大，这个最大的功率等于多少？2017年贵州省黔西南州中考物理试卷参考答案与试题解析一、单项选择题（本大题共6小题，每小题3分，共18分）1．（3分）（2017•黔西南州）下列估测值中，最符合实际的是（）A．中学生正常步行速度约为6m/sB．一个普通矿泉水瓶的容积约为500LC．人教版初中物理书的质量约为0.2kgD．教室门的高度约为2dm【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．【解答】解：A．中学生正常步行的速度在4km/h=4×m/s≈1.1m/s左右，故A不符合实际；B．一瓶矿泉水的质量在500g左右，矿泉水瓶的容积在V===500cm3=500mL左右，故B不符合实际；C．一个苹果的质量在200g左右，人教版初中物理书的质量与此差不多，在200g=0.2kg左右，故C符合实际；D．成年人的身高在170cm左右，教室门的高度比170cm大一些，在200cm=2m 左右，故D不符合实际．故选C．【点评】物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义．2．（3分）（2017•黔西南州）针对以下四幅图，下列说法正确的是（）A．甲图中，演凑者通过手指在弦上按压位置的变化来改变发声的响度B．乙图中，敲锣时用力越大，发出声音的响度越大C．丙图中，随着向外不断抽气，手机铃声越来越大D．丁图中，城市某些路段两旁的透明板墙可以美化环境【分析】（1）响度和物体振幅有关，与物体振动频率无关．（2）音调和物体振动频率有关，振动频率越快，音调越高．（3）声音传播需要介质，真空中不能传播声音．（4）减弱噪声可以在声源处减弱，可以在传播过程中减弱，也可以在人耳处减弱．根据各个选项的具体做法，分别进行分析．【解答】解：A、弦乐器是通过琴弦的振动发声的，琴弦的粗细、长短、松紧会影响声音的音调．手指在弦上按压位置的变化，可以改变琴弦的长短，从而改变琴弦振动的频率，则改变了发声的音调．A选项说法错误，不符合题意．B、敲锣时，用力越大，物体振幅越大，响度越大．B选项说法正确，符合题意．C、抽气的过程中，瓶内气体越来越少．由于声音无法在真空中传播，所以声音会越来越小，C选项说法错误，不符合题意．D、安装在路段两旁的透明板墙，目的是从传播过程中减弱噪声，不是为了美化环境，D选项说法错误，不符合题意．故选B．【点评】本题考查学生声音知识中响度、音调、声音的传播、减弱噪声方法的了解情况，考点较为全面，要记住声现象中的相关知识．3．（3分）（2017•黔西南州）如图四种现象中，由光的直线传播形成的是（）A．镜中的花朵 B．小孔成像C．水中“断”笔 D．仙鹤的倒影【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的．【解答】解：A、镜中“花朵”是由于光的反射形成的虚像，故A错误；B、小孔“成像”是由于光沿直线传播形成的，故B正确；C、水中“断笔”是光从水中斜射入空气中发生折射形成的，属于光的折射现象，故C错误；D、仙鹤的倒影属于平面镜成像，是由于光的反射形成的，故D错误．故选B．【点评】本题考查了光的直线传播、光的反射与光的折射的应用，涉及的知识点较多，但难度不大，是一道基础题；熟练掌握并灵活应用所学基础知识是正确解题的关键．4．（3分）（2017•黔西南州）下列现象与物态变化相对应的是（）A．清晨的雾消失了﹣﹣汽化B．冬天地面草丛中出现的霜﹣﹣凝固C．饮料中的冰块逐渐变小﹣﹣液化D．擦在皮肤上的酒精马上干了﹣﹣升华【分析】（1）在一定条件下，物体的三种状态﹣﹣固态、液态、气态之间会发生相互转化，这就是物态变化；（2）物质由气态直接变为固态叫凝华，物质由固态直接变为气态，叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固．【解答】解：A、雾在阳光下消失，是由液态变为气态发生了汽化现象，故A正确；B、冬天草地上出现了霜，是空气中的水蒸气遇冷凝华而成的小冰晶，故B错误；C、饮料中的冰块逐渐变小，是固态的冰变成液态的水属于熔化现象，故C错误；D、擦在皮肤上的酒精马上干了，是酒精变为酒精蒸气的过程，是汽化现象，故D错误．故选A．【点评】本题主要考查学生对生活中常见的物态变化的认识和了解，是一道基础题．5．（3分）（2017•黔西南州）如图所示，在“探究平面镜成像特点”的实验中，下列叙述正确的是（）A．蜡烛在玻璃板中成的是实像B．蜡烛在玻璃板中成的像比实物大C．蜡烛移近玻璃板时，像会远离玻璃板D．蜡烛与它的像到玻璃板的距离相等【分析】（1）平面镜成像大小跟物体的大小有关，物体和像到镜面的距离相等；（2）平面镜所成的像是虚像，虚像不是实际光线的会聚点，所以不会出现在光屏上．【解答】解：A、蜡烛在玻璃板中成的是虚像，该选项说法不正确；B、蜡烛在玻璃板中成的像与实物等大，该选项说法不正确；C、蜡烛移近玻璃板时，像会靠近玻璃板，该选项说法不正确；D、蜡烛与它的像到玻璃板的距离相等，该选项说法正确．故选D．【点评】本题是考查平面镜成像的特点，是中考中经常涉及到的地方，要求深入理解，熟练掌握．6．（3分）（2017•黔西南州）标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示．若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（）A．24Ω 0.67W B．20Ω 0.96W C．24Ω 0.96W D．20Ω 0.8W【分析】三只完全相同的灯泡串联，灯泡的电阻相等，通过的电流相等，根据欧姆定律可知，三只灯泡两端的电压相等，再从图象上找到对应的电压和电流，根据相应的公式分别算出每只灯泡的实际电阻和实际功率．【解答】解：把这种规格的三只灯泡串联接在12V的电源两端，则每只灯泡两端的电压都为4V，从图象上可以看出，此时电路电流为0.2A，由欧姆定律得，每只灯泡的电阻：R===20Ω；则每只灯泡的实际功率：P实=UI=4V×0.2A=0.8W，故ABC 错误，D正确．故选：D．【点评】本题考查电阻和电功率的计算，关键是公式及其变形的灵活运用，难点是根据图象得出相应的数据，重点记住串联电路电流、电压和电阻的规律；本题最容易出错的是根据灯泡的额定电压和额定功率求灯泡的电阻，因为灯泡的电阻是变化的，不是固定不变的．二、填空题（本大题包括6小题，每空1分，共15分）7．（2分）（2017•黔西南州）在烈日当空的海边玩耍，你会发现沙子烫脚，而海水却是凉凉的．这是因为水的比热容较大，当沙子和水同时接受相同的阳光照射时，沙子的温度升高得更快的缘故．【分析】水的比热容较大，相同质量的水和沙子比较，吸收相同的热量，水的温度升高的少，所以沙子滚烫，而海水依旧凉爽．【解答】解：因为沙子的比热容比海水的比热容小，在吸收相同热量时，相同质量的沙子比海水温度上升得快，所以在烈日当空的海边玩耍，会感到沙子烫脚，海水却凉凉的．故答案为：水；沙子．【点评】本题主要考查学生对“水的比热容大”的了解和掌握，是一道基础题．8．（2分）（2017•黔西南州）如图所示是小朋友们喜爱的一项运动﹣﹣玩滑板．小朋友一只脚踏上滑板之后与踏上之前相比，滑板对地面的压强会变大；小朋友的另一只脚用力蹬地，使踏板向前滑动起来，脚离地后，由于惯性，滑板车将继续向前滑行．【分析】（1）压强的大小与压力和受力面积有关，由接触面积的变化，再利用压强公式p=可知压强的变化；（2）一切物体都具有惯性．由于惯性物体要保持原来的运动状态．【解答】解：（1）一只脚踏上滑板车之前，滑板车对地面的压力小于人和滑板车的总重力，一只脚踏上滑板车之后，滑板车对地面的压力等于人和滑板车的总重力，即一只脚踏上滑板车之后与踏上之前相比，压力变大，但滑板车对地面的受力面积不变，由p=可知，滑板车对地面的压强变大；（2）小朋友的另一只脚用力蹬地，使踏板车向右滑动起来，脚离地后，由于惯性，滑板车将继续向右滑行．故答案为：变大；惯性．【点评】本题考查了压强大小的比较和利用惯性知识解释生活中的问题，关键是分析出小朋友一只脚踏上滑板车之后与踏上之前压力和受力面积的变化．9．（2分）（2017•黔西南州）今年5月5日，承载国人大飞机梦想的C919大型客机在上海浦东国际机场成功首飞，揭开了我国民用飞机发展史上崭新的一页，对我国航空产业的发展具有历史性的意义．制造C919大型客机要用密度小（填“大”或“小”）而强度大的材料；C919能够在空中飞行，主要是因为机翼上方比下方空气流速大，这样，机翼上、下表面就存在着压强差，从而产生了向上的升力．【分析】（1）由公式ρ=可知，当体积一定时，质量与密度成正比．（2）流体压强与流速的关系：流速越大，压强越小；流速越小，压强越大．【解答】解：（1）飞机的体积一定，由ρ=可知，材料的密度越小，飞机的质量越小，所以制造C919大型客机要用密度小而强度大的材料；（2）等质量的空气在相同的时间内同时通过机翼的上表面和下表面，由于上表面弯曲，所以机翼上方的流速就大于机翼前方的流速；而下表面平直，因此机翼下方的流速大致等于前方的流速，从而可以知道，机翼下方的流速就小于机翼上方的流速，所以机翼上方的压强小于机翼下方的压强，这样就产生了作用在机翼上的向上的升力．故答案为：小；大．【点评】该题考查密度的应用与物质鉴别，流体压强与流速的关系，难度不大．本题的解题关键是看准机翼面向哪弯曲，找出机翼的上下方的空气流速特点．10．（2分）（2017•黔西南州）如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是电压表（填“电流”或“电压”），乙表测的是的电流（填“电流”或“电压”）．【分析】电压表并联在电路中，在电路中可以看作开路；电流表必须串联在电路中，在电路中相当于导线；因此根据仪表的连接方式以及在电路中的作用解答本题．【解答】解：要使电阻R1、R2并联，由图可知电流必须从开关S分别流入支路R1、支路R2和仪表乙，然后流回负极，所以甲为电压表；乙为电流表．如果甲为电流表，乙为电压表，这时R2会被短路，因此这种情况错误．故答案为：电压；电流．【点评】此题主要考查电流表和电压表的连接方式以及在电路中的作用，并会设计串并联电路．11．（3分）（2017•黔西南州）如图所示，质量为1kg的物体A，在16N的水平压力作用下静止在竖直墙壁上，物体A重9.8N；所受的摩擦力为9.8 N、方向竖直向上．将物体A抛入水中，静止时处于漂浮状态，有五分之一的体积露出水面，则组成物体A的物质的密度为0.8×103kg/m3．【分析】（1）当物体静止或匀速直线运动时，所受的力是平衡力．根据平衡力的概念，对物体进行受力分析．（2）知道木块的重力，利用漂浮条件求木块受到的浮力；求出了木块受到的浮力和水的密度，利用阿基米德原理求木块排开水的体积（浸在水中的体积），又知道有五分之一的体积露出水面，可求木块的体积；利用G=mg求木块质量，利用密度公式求木块的密度．【解答】解：物体静止时，摩擦力与重力平衡，所以摩擦力等于重力G=mg=1kg ×9.8N/kg=9.8N，重力竖直向下，摩擦力方向竖直向上．因为A漂浮，所以A受到的浮力：F浮=G A=9.8N．因为F浮=ρ水gV排，V排===1×10﹣3m3；因为A有五分之一的体积露出水面，所以有五分之四的体积浸入水中，A的体积：V=V浸=V排=×1×10﹣3m3=1.25×10﹣3m3．A的质量：m=1kg，A的密度：ρ===0.8×103kg/m3．故答案为：9.8；9.8；竖直向上；0.8×103kg/m3．【点评】本题考查知识点比较多，密度的计算、浮力的计算（漂浮条件、阿基米德原理的变形公式），关键是公式的灵活运用，属于难题．12．（4分）（2017•黔西南州）如图所示，把一凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则光束会聚处和M点的距离是0.6 m，该凸透镜的焦距是0.2m．【分析】眼睛观察镜子时，感到光束是在M点发出的，根据物像关于平面镜对称，可以确定凸透镜焦点的位置，从而判断光束会聚处和M点的距离．凸透镜的焦距．【解答】解：由题知，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则凸透镜的焦点在平面镜前面，而物体在平面镜中成像时，物像关于平面镜对称，根据平面镜成像特点作出凸透镜的焦点F，如图所示：光束会聚处F和M点的距离s=2×0.3m=0.6m；焦距是焦点到光心的距离，则凸透镜的焦距：f=0.5m﹣0.3m=0.2m．故答案为：0.6；0.2．【点评】本题关键是根据平面镜成像特点判断凸透镜焦点的位置．三、简答题（本大题包括2小题，每小题4分，共8分）13．（4分）（2017•黔西南州）有人说：“跳水运动员在跳水过程中，受到水的浮力是逐渐增大的．”你认为对吗？请说明理由．【分析】当跳水运动员刚接触水面到全浸入，排开水的体积逐渐增大，由阿基米德原理F浮=ρ水V排g可得所受浮力的变化情况．【解答】答：不对；当跳水运动员刚接触水面到全浸入水中的过程中，由于V排变大，水的密度不变，根据F浮=ρ水V排g可知运动员受浮力变大；当在没有接触水面之前不受浮力，浸没在水中之后由于V排不变，受到水的浮力不变．【点评】本题考查了学生对阿基米德原理的掌握和利用，确定该过程v排和深度h的变化是本题关键．14．（4分）（2017•黔西南州）如图所示，取口香糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极很快发现纸条中间开始冒烟起火，请从物理学的角度解释其原因．【分析】金属都具有导电性；导线直接将电源连接起来的电路叫短路，短路时电路中的电流过大，由焦耳定律可知产生大量的热，容易烧坏电路或形成火灾．【解答】答：因为锡属于金属，因此具有导电性，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，形成了电源短路，电路中的电流较大，由Q=I2Rt 可知，电路中迅速产生大量热量使温度达到锡纸的着火点而使之燃烧．【点评】本题考查了电路的三种状态和焦耳定律的简单应用，属于基础知识的考查，相对比较简单．四、作图题（本大题包括3小题，每小题3分，共9分）15．（3分）（2017•黔西南州）请在图中画出小球所受力的示意图．【分析】（1）力的三要素：大小、方向、作用点；用一条带箭头的线段表示力的三要素的方法叫力的示意图；（2）画力的示意图分三个步骤：①在受力物体上画出力的作用点；②确定力的方向后沿力的方向画一条线段；③在线段的末端标箭头，在箭头的旁边标出所画力的符号，力有大小的要写上数值与单位；（3）重力的用点在物体的重心，方向竖直向下；支持力的方向垂直接触面指向被支持的物体；拉力的方向沿绳指向绳收缩的方向．【解答】解：小球受到三个力的作用：重力、墙对它的支持力、绳子对它的拉力；重力的方向竖直向下，支持力的方向垂直于墙壁向右，拉力的方向沿绳子向上；当物体受多个力作用时，作用点都画在物体的重心上．如图所示：【点评】考查力的三要素，关键是能对物体进行正确的受力分析，受力分析一般按照重力、弹力、摩擦力、其它力的顺序作图．16．（3分）（2017•黔西南州）如图，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线．【分析】当光线射向两种介质的界面上时，会同时发生反射和折射．光的反射中，反射角等于入射角；当光从空气斜射入水中时，折射光线将向靠近法线的方向偏折，即入射角大于折射角．【解答】解：首先画出法线，根据反射角等于入射角在法线右侧向反射点画出入射光线；根据光的折射规律，折射角小于入射角，在法线左侧的水中从O点画出折射光线，如图所示：【点评】特别强调不仅要会根据反射定律和折射定律由入射光线画反射光线和折射光线，而且要会根据反射或折射画出入射光线．17．（3分）（2017•黔西南州）请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线．【分析】根据题意确定个电路元件的连接方式、开关的位置，从电源的正极开始，根据电流流向法连接实物电路．【解答】解：电流从正极出来，先经过开关，再分别经过这两盏灯，最后回到电源的负极，用了5根导线，如图所示：。

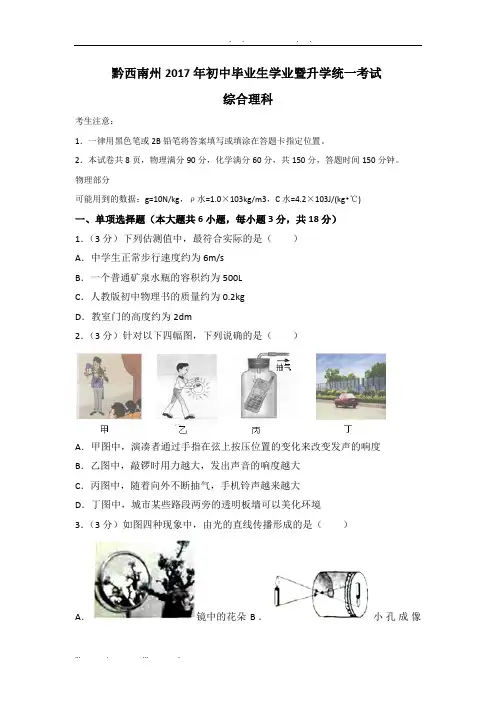

黔西南州2017年初中毕业生学业暨升学统一考试综合理科考生注意：1．一律用黑色笔或2B铅笔将答案填写或填涂在答题卡指定位置内。
2．本试卷共8页，物理满分90分，化学满分60分，共150分，答题时间150分钟。
物理部分可能用到的数据：g=10N/kg，ρ水=1.0×103kg/m3，C水=4.2×103J/(kg•℃)一、单项选择题（本大题共6小题，每小题3分，共18分）1．（3分）下列估测值中，最符合实际的是（）A．中学生正常步行速度约为6m/sB．一个普通矿泉水瓶的容积约为500LC．人教版初中物理书的质量约为0.2kgD．教室门的高度约为2dm2．（3分）针对以下四幅图，下列说法正确的是（）A．甲图中，演凑者通过手指在弦上按压位置的变化来改变发声的响度B．乙图中，敲锣时用力越大，发出声音的响度越大C．丙图中，随着向外不断抽气，手机铃声越来越大D．丁图中，城市某些路段两旁的透明板墙可以美化环境3．（3分）如图四种现象中，由光的直线传播形成的是（）A．镜中的花朵B．小孔成像C．水中“断”笔 D．仙鹤的倒影4．（3分）下列现象与物态变化相对应的是（）A．清晨的雾消失了﹣﹣汽化B．冬天地面草丛中出现的霜﹣﹣凝固C．饮料中的冰块逐渐变小﹣﹣液化D．擦在皮肤上的酒精马上干了﹣﹣升华5．（3分）如图所示，在“探究平面镜成像特点”的实验中，下列叙述正确的是（）A．蜡烛在玻璃板中成的是实像B．蜡烛在玻璃板中成的像比实物大C．蜡烛移近玻璃板时，像会远离玻璃板D．蜡烛与它的像到玻璃板的距离相等6．（3分）标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示．若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（）A．24Ω 0.67W B．20Ω 0.96W C．24Ω 0.96W D．20Ω 0.8W二、填空题（本大题包括6小题，每空1分，共15分）7．（2分）在烈日当空的海边玩耍，你会发现沙子烫脚，而海水却是凉凉的．这是因为的比热容较大，当沙子和水同时接受相同的阳光照射时，的温度升高得更快的缘故．8．（2分）如图所示是小朋友们喜爱的一项运动﹣﹣玩滑板．小朋友一只脚踏上滑板之后与踏上之前相比，滑板对地面的压强会；小朋友的另一只脚用力蹬地，使踏板向前滑动起来，脚离地后，由于，滑板车将继续向前滑行．9．（2分）今年5月5日，承载国人大飞机梦想的C919大型客机在上海浦东国际机场成功首飞，揭开了我国民用飞机发展史上崭新的一页，对我国航空产业的发展具有历史性的意义．制造C919大型客机要用密度（填“大”或“小”）而强度大的材料；C919能够在空中飞行，主要是因为机翼上方比下方空气流速，这样，机翼上、下表面就存在着压强差，从而产生了向上的升力．10．（2分）如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是表（填“电流”或“电压”），乙表测的是的（填“电流”或“电压”）．11．（3分）如图所示，质量为1kg的物体A，在16N的水平压力作用下静止在竖直墙壁上，物体A重N；所受的摩擦力为N、方向．将物体A抛入水中，静止时处于漂浮状态，有五分之一的体积露出水面，则组成物体A的物质的密度为．12．（4分）如图所示，把一凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则光束会聚处和M点的距离是m，该凸透镜的焦距是m．三、简答题（本大题包括2小题，每小题4分，共8分）13．（4分）有人说：“跳水运动员在跳水过程中，受到水的浮力是逐渐增大的．”你认为对吗？请说明理由．14．（4分）如图所示，取口香糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极很快发现纸条中间开始冒烟起火，请从物理学的角度解释其原因．四、作图题（本大题包括3小题，每小题3分，共9分）15．（3分）请在图中画出小球所受力的示意图．16．（3分）如图，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线．17．（3分）请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线．五、实验题（本大题包括2小题，每空2分，共20分）18．（8分）利用如图的实验装置探究“杠杆的平衡条件”．（1）实验前应先调节杠杆在水平位置平衡，这样做的目的是，若出现图（甲）所示情况，应将杠杆的螺母向（选填“左”或“右”）调．（2）如图（乙）所示，杠杆在水平位置平衡，记录数据．根据这一次实验数据，小明立即分析得出杠杆的平衡条件，他这种做法的不足是．经老师提醒后，小明继续进行实验，如图（乙），若将A、B两点下方挂的钩码同时朝远离支点O方向移动一小格，则杠杆（选填“仍保持平衡”、“左端下沉”或“右端下沉”）．（3）如图（丙）所示，若不在B点挂钩码，可改用弹簧测力计在B点向下拉杠杆，当测力计从a位置转动到b位置时，使杠杆仍在水平位置平衡，其示数大小将．19．（12分）在“测量小灯泡的电功率”的实验中，提供的器材有：额定电压为3.8V 的小灯泡、“10Ω1A”的滑动变阻器、四节新干电池等．（1）请用笔画线代替导线，将图甲中的实物电路连接完整，使闭合开关时滑动变阻器连入电路的电阻最大．（2）闭合开关，移动滑片P到某一点时，电压表示数如图乙所示，为测量小灯泡的额定功率，应将滑片P向端移动，直至电压表的示数为3.8V，此时电流表示数如图丙所示，则小灯泡的额定功率是W．（3）实验过程中，小灯泡突然不亮，两电表均无示数．为了查找故障，小明将电压表拆下，在开关闭合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，则出现故障的原因可能是．六、计算题（本大题包括3小题，第20题6分，第21题6分，第22题8分，共20分）20．（6分）现有一辆电动自行车，可以电动骑行，也可以脚踏骑行，骑行时总重为1600N．电动自行车在水平的道路上以18km/h的速度匀速行驶．（1）电动自行车0.5h行驶的路程是多少？（2）轮胎与地面的接触面积共为80cm2，电动自行车静止时对地面的压强是多大？21．（6分）某学校锅炉用天然气作燃料给水加热．已知天然气的热值为4.0×107J/m3（不计热量损失）．（1）完全燃烧4.2m3的天然气可以获得多少热量？（2）这些热量可以使1000kg的水从30℃升高到多少℃？22．（8分）如图所示，电源电压恒定不变，R1的阻值为12Ω，小灯泡L上标有“6V 3W”字样，小灯泡电阻不随温度改变．若闭合S1、S2，断开S3，小灯泡刚好正常发光，此时电压表的示数为3V，那么：（1）小灯泡L的电阻为多大？（2）电源电压为多少？（3）R2阻值为多大？（4）若闭合S1、S3，断开S2，并移动滑动变阻器R的滑片，滑动变阻器接入电路的电阻为多大时，电路的总功率最大，这个最大的功率等于多少？2017年贵州省黔西南州中考物理试卷参考答案一、单项选择题（本大题共6小题，每小题3分，共18分）C B B AD D二、填空题（本大题包括6小题，每空1分，共15分）7．（2分）（2017•黔西南州）在烈日当空的海边玩耍，你会发现沙子烫脚，而海水却是凉凉的．这是因为水的比热容较大，当沙子和水同时接受相同的阳光照射时，沙子的温度升高得更快的缘故．8．（2分）（2017•黔西南州）如图所示是小朋友们喜爱的一项运动﹣﹣玩滑板．小朋友一只脚踏上滑板之后与踏上之前相比，滑板对地面的压强会变大；小朋友的另一只脚用力蹬地，使踏板向前滑动起来，脚离地后，由于惯性，滑板车将继续向前滑行．9．（2分）（2017•黔西南州）今年5月5日，承载国人大飞机梦想的C919大型客机在上海浦东国际机场成功首飞，揭开了我国民用飞机发展史上崭新的一页，对我国航空产业的发展具有历史性的意义．制造C919大型客机要用密度小（填“大”或“小”）而强度大的材料；C919能够在空中飞行，主要是因为机翼上方比下方空气流速大，这样，机翼上、下表面就存在着压强差，从而产生了向上的升力．10．（2分）（2017•黔西南州）如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是电压表（填“电流”或“电压”），乙表测的是的电流（填“电流”或“电压”）．11．（3分）（2017•黔西南州）如图所示，质量为1kg的物体A，在16N的水平压力作用下静止在竖直墙壁上，物体A重9.8N；所受的摩擦力为9.8N、方向竖直向上．将物体A抛入水中，静止时处于漂浮状态，有五分之一的体积露出水面，则组成物体A的物质的密度为0.8×103kg/m3．12．（4分）（2017•黔西南州）如图所示，把一凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则光束会聚处和M点的距离是0.6 m，该凸透镜的焦距是0.2m．三、简答题（本大题包括2小题，每小题4分，共8分）13．（4分）（2017•黔西南州）有人说：“跳水运动员在跳水过程中，受到水的浮力是逐渐增大的．”你认为对吗？请说明理由．【解答】答：不对；当跳水运动员刚接触水面到全浸入水中的过程中，由于V排变大，水的密度不变，根据F浮=ρ水V排g可知运动员受浮力变大；当在没有接触水面之前不受浮力，浸没在水中之后由于V排不变，受到水的浮力不变．14．（4分）（2017•黔西南州）如图所示，取口香糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极很快发现纸条中间开始冒烟起火，请从物理学的角度解释其原因．【解答】答：因为锡属于金属，因此具有导电性，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，形成了电源短路，电路中的电流较大，由Q=I2Rt 可知，电路中迅速产生大量热量使温度达到锡纸的着火点而使之燃烧．四、作图题（本大题包括3小题，每小题3分，共9分）15．（3分）（2017•黔西南州）请在图中画出小球所受力的示意图．【解答】解：小球受到三个力的作用：重力、墙对它的支持力、绳子对它的拉力；重力的方向竖直向下，支持力的方向垂直于墙壁向右，拉力的方向沿绳子向上；当物体受多个力作用时，作用点都画在物体的重心上．如图所示：16．（3分）（2017•黔西南州）如图，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线．【解答】解：首先画出法线，根据反射角等于入射角在法线右侧向反射点画出入射光线；根据光的折射规律，折射角小于入射角，在法线左侧的水中从O点画出折射光线，如图所示：17．（3分）（2017•黔西南州）请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线．【解答】解：电流从正极出来，先经过开关，再分别经过这两盏灯，最后回到电源的负极，用了5根导线，如图所示：五、实验题（本大题包括2小题，每空2分，共20分）18．（8分）（2017•黔西南州）利用如图的实验装置探究“杠杆的平衡条件”．（1）实验前应先调节杠杆在水平位置平衡，这样做的目的是便于直接读出力臂，若出现图（甲）所示情况，应将杠杆的螺母向右（选填“左”或“右”）调．（2）如图（乙）所示，杠杆在水平位置平衡，记录数据．根据这一次实验数据，小明立即分析得出杠杆的平衡条件，他这种做法的不足是一次实验具有偶然性．经老师提醒后，小明继续进行实验，如图（乙），若将A、B两点下方挂的钩码同时朝远离支点O方向移动一小格，则杠杆左端下沉（选填“仍保持平衡”、“左端下沉”或“右端下沉”）．（3）如图（丙）所示，若不在B点挂钩码，可改用弹簧测力计在B点向下拉杠杆，当测力计从a位置转动到b位置时，使杠杆仍在水平位置平衡，其示数大小将变大．19．（12分）（2017•黔西南州）在“测量小灯泡的电功率”的实验中，提供的器材有：额定电压为3.8V的小灯泡、“10Ω1A”的滑动变阻器、四节新干电池等．（1）请用笔画线代替导线，将图甲中的实物电路连接完整，使闭合开关时滑动变阻器连入电路的电阻最大．（2）闭合开关，移动滑片P到某一点时，电压表示数如图乙所示，为测量小灯泡的额定功率，应将滑片P向右端移动，直至电压表的示数为3.8V，此时电流表示数如图丙所示，则小灯泡的额定功率是 1.14W．（3）实验过程中，小灯泡突然不亮，两电表均无示数．为了查找故障，小明将电压表拆下，在开关闭合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，则出现故障的原因可能是开关断路．六、计算题（本大题包括3小题，第20题6分，第21题6分，第22题8分，共20分）20．（6分）（2017•黔西南州）现有一辆电动自行车，可以电动骑行，也可以脚踏骑行，骑行时总重为1600N．电动自行车在水平的道路上以18km/h的速度匀速行驶．（1）电动自行车0.5h行驶的路程是多少？（2）轮胎与地面的接触面积共为80cm2，电动自行车静止时对地面的压强是多大？【解答】解：（1）由v=得，电动自行车0.5h行驶的路程：s=vt=18km/h×0.5h=9km．=1600N，（2）电动自行车在水平静止时对地面的压力F=G总轮胎与地面的接触面积共为S=80cm2=8×10﹣3m2，则电动自行车静止时对地面的压强：p===2×105Pa．答：（1）电动自行车0.5h行驶的路程是9km；（2）轮胎与地面的接触面积共为80cm2，电动自行车静止时对地面的压强是2×105Pa．21．（6分）（2017•黔西南州）某学校锅炉用天然气作燃料给水加热．已知天然气的热值为4.0×107J/m3（不计热量损失）．（1）完全燃烧4.2m3的天然气可以获得多少热量？（2）这些热量可以使1000kg的水从30℃升高到多少℃？【解答】解：（1）完全燃烧4.2m3的天然气放出的热量：Q放=Vq=4.2m3×4.0×107J/m3=1.68×108J；（2）水吸收的热量：Q吸=Q放=1.68×108J，由于Q吸=cm△t得，水升高温度：△t===40℃；热量可以使1000kg的水从30℃升高到：△t=t﹣t0，末温t=△t+t0=30℃+40℃=70℃．答：（1）完全燃烧4.2m3的天然气可以获得1.68×108J的热量；（2）这些热量可以使1000kg的水从30℃升高到70℃．22．（8分）（2017•黔西南州）如图所示，电源电压恒定不变，R1的阻值为12Ω，小灯泡L上标有“6V 3W”字样，小灯泡电阻不随温度改变．若闭合S1、S2，断开S3，小灯泡刚好正常发光，此时电压表的示数为3V，那么：（1）小灯泡L的电阻为多大？（2）电源电压为多少？（3）R2阻值为多大？（4）若闭合S1、S3，断开S2，并移动滑动变阻器R的滑片，滑动变阻器接入电路的电阻为多大时，电路的总功率最大，这个最大的功率等于多少？【解答】解：（1）由P=可知，小灯泡L的电阻：R L===12Ω．（2）闭合S1、S2，断开S3时，灯泡L与定值电阻R2串联，电压表测R1两端的电压，灯泡正常发光，因串联电路中总电压等于各分电压之和，所以，电源的电压：U=U L+U2=6V+3V=9V．（3）闭合S1、S2，断开S3时，灯泡L与定值电阻R2串联，电压表测R2两端的电压，因串联电路中各处的电流相等，所以，由P=UI可得，电路中的电流：I===0.5A，由I=可得，R2的阻值：R2===6Ω．（4）闭合S1、S3，断开S2时，滑动变阻器R与定值电阻R1串联，当滑动变阻器接入电路中的电阻为0时，电路中的总电阻最小，电路的总功率最大，因串联电路中总电阻等于各分电阻之和，所以，电路的最大功率：P===6.75W．答：（1）灯泡电阻为12Ω；（2）电源电压为9V；（3）R2的阻值为6Ω；（4）滑动变阻器接入电路电阻为0时，电路的总功率最大，此时的电功率为6.75W．。
贵州省黔西南州2017中考物理试卷考生注意：1．一律用黑色笔或2B铅笔将答案填写或填涂在答题卡指定位置内。
2．本试卷共8页，物理满分90分，化学满分60分，共150分，答题时间150分钟。
物理部分可能用到的数据：g=10N/kg，ρ水=1.0×103kg/m3，C水=4.2×103J/(kg•℃)。
一、单项选择题（本大题共6小题，每小题3分，共18分）1．下列估测值中，最符合实际的是（）A．中学生正常步行速度约为6m/s B．一个普通矿泉水瓶的容积约为500L C．人教版初中物理书的质量约为0.2kg D．教室门的高度约为2dm【答案】C【考点定位】生活中常量的估测。
2．针对下列四幅图，下列说法正确的是（）A．甲图中，通过变化弦上按压位置来改变发声的响度B．乙图中，敲锣时用力越大，发出声音的响度越大C．丙图中，随着向外不断抽气，手机铃声越来越大D．丁图中，城市某些路段两旁透明板墙的主要用途是美化环境【答案】B【考点定位】声音的传播与特性。
3．下列四种现象中，由光的直线传播形成的是（）A．镜中的花朵B．小孔成像C．水中“断”笔D．仙鹤的倒影【答案】B【解析】试题分析：A．镜中的花朵是由于光的反射而形成的；B．小孔成像是由于光的直线传播而形成的；C．水中“断”笔是由于光的折射而形成的；D．仙鹤的倒影是由于光的反射而形成的。
故本题正确选项是B。
【考点定位】光的直线传播、光的反射、光的折射的应用。
4．下列现象与物态变化相对应的是（）A．清晨的雾消失了——汽化B．冬天地面草丛中出现的霜——凝固C．钦料中的冰块逐渐变小——液化D．擦在皮肤上的酒精马上干了——升华【答案】A【解析】试题分析：A．清晨的雾消失了，是水由液态变为气态，是汽化现象，该选项是正确的；B．冬天地面草丛中出现的霜，是水蒸气直接变为小冰粒，是凝华现象，该项是错误的；C．钦料中的冰块逐渐变小是固态冰变为液态的水，是熔化现象，该项是错误的；D．擦在皮肤上的酒精马上干了，由液态变为气态，是汽化现象，该项是错误的。

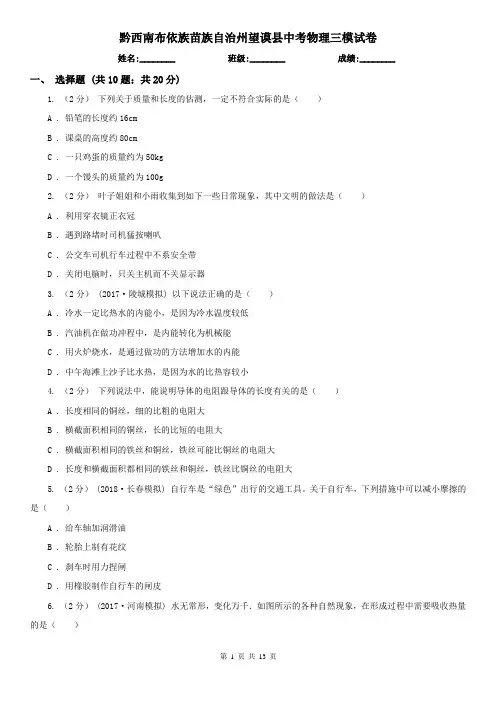

黔西南布依族苗族自治州望谟县中考物理三模试卷姓名:________ 班级:________ 成绩:________一、选择题 (共10题；共20分)1. （2分）下列关于质量和长度的估测，一定不符合实际的是（）A . 铅笔的长度约16cmB . 课桌的高度约80cmC . 一只鸡蛋的质量约为50kgD . 一个馒头的质量约为100g2. （2分）叶子姐姐和小雨收集到如下一些日常现象，其中文明的做法是（）A . 利用穿衣镜正衣冠B . 遇到路堵时司机猛按喇叭C . 公交车司机行车过程中不系安全带D . 关闭电脑时，只关主机而不关显示器3. （2分）(2017·陵城模拟) 以下说法正确的是（）A . 冷水一定比热水的内能小，是因为冷水温度较低B . 汽油机在做功冲程中，是内能转化为机械能C . 用火炉烧水，是通过做功的方法增加水的内能D . 中午海滩上沙子比水热，是因为水的比热容较小4. （2分）下列说法中，能说明导体的电阻跟导体的长度有关的是（）A . 长度相同的铜丝，细的比粗的电阻大B . 横截面积相同的铜丝，长的比短的电阻大C . 横截面积相同的铁丝和铜丝，铁丝可能比铜丝的电阻大D . 长度和横截面积都相同的铁丝和铜丝，铁丝比铜丝的电阻大5. （2分）(2018·长春模拟) 自行车是“绿色”出行的交通工具。
关于自行车，下列措施中可以减小摩擦的是（）A . 给车轴加润滑油B . 轮胎上制有花纹C . 刹车时用力捏闸D . 用橡胶制作自行车的闸皮6. （2分）(2017·河南模拟) 水无常形，变化万千．如图所示的各种自然现象，在形成过程中需要吸收热量的是（）A . 初春，河流中冰雪消融B . 仲夏，草叶间露珠晶莹C . 深秋，枝头上挂满白霜D . 寒冬，窗玻上冰花剔透7. （2分）(2020·百色) 如图所示，固定在水面上方的光源S发出一束光线经水面反射后在光屏上有一个光斑A，已知光束与水面的夹角为40°，S′是光源经水面反射所成的像。

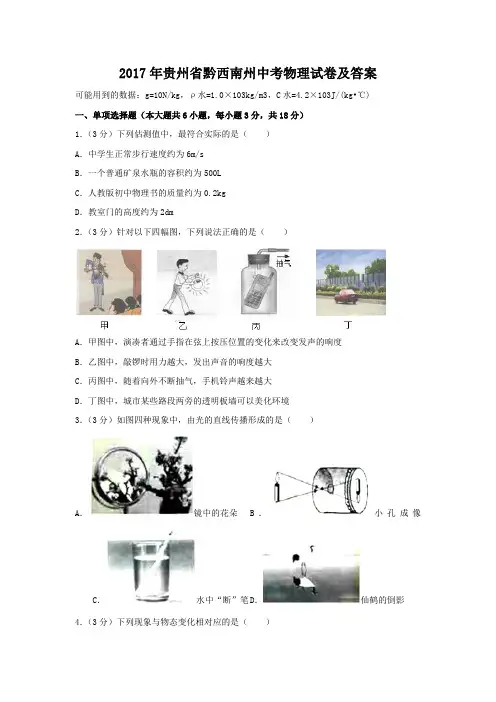

2017年贵州省黔西南州中考物理试卷及答案可能用到的数据：g=10N/kg，ρ水=1.0×103kg/m3，C水=4.2×103J/(kg•℃)一、单项选择题（本大题共6小题，每小题3分，共18分）1．（3分）下列估测值中，最符合实际的是（）A．中学生正常步行速度约为6m/sB．一个普通矿泉水瓶的容积约为500LC．人教版初中物理书的质量约为0.2kgD．教室门的高度约为2dm2．（3分）针对以下四幅图，下列说法正确的是（）A．甲图中，演凑者通过手指在弦上按压位置的变化来改变发声的响度B．乙图中，敲锣时用力越大，发出声音的响度越大C．丙图中，随着向外不断抽气，手机铃声越来越大D．丁图中，城市某些路段两旁的透明板墙可以美化环境3．（3分）如图四种现象中，由光的直线传播形成的是（）A．镜中的花朵B．小孔成像C．水中“断”笔D．仙鹤的倒影4．（3分）下列现象与物态变化相对应的是（）A．清晨的雾消失了﹣﹣汽化B．冬天地面草丛中出现的霜﹣﹣凝固C．饮料中的冰块逐渐变小﹣﹣液化D．擦在皮肤上的酒精马上干了﹣﹣升华5．（3分）如图所示，在“探究平面镜成像特点”的实验中，下列叙述正确的是（）A．蜡烛在玻璃板中成的是实像B．蜡烛在玻璃板中成的像比实物大C．蜡烛移近玻璃板时，像会远离玻璃板D．蜡烛与它的像到玻璃板的距离相等6．（3分）标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示．若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（）A．24Ω 0.67W B．20Ω 0.96W C．24Ω 0.96W D．20Ω 0.8W二、填空题（本大题包括6小题，每空1分，共15分）7．（2分）在烈日当空的海边玩耍，你会发现沙子烫脚，而海水却是凉凉的．这是因为的比热容较大，当沙子和水同时接受相同的阳光照射时，的温度升高得更快的缘故．8．（2分）如图所示是小朋友们喜爱的一项运动﹣﹣玩滑板．小朋友一只脚踏上滑板之后与踏上之前相比，滑板对地面的压强会；小朋友的另一只脚用力蹬地，使踏板向前滑动起来，脚离地后，由于，滑板车将继续向前滑行．9．（2分）今年5月5日，承载国人大飞机梦想的C919大型客机在上海浦东国际机场成功首飞，揭开了我国民用飞机发展史上崭新的一页，对我国航空产业的发展具有历史性的意义．制造C919大型客机要用密度（填“大”或“小”）而强度大的材料；C919能够在空中飞行，主要是因为机翼上方比下方空气流速，这样，机翼上、下表面就存在着压强差，从而产生了向上的升力．10．（2分）如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是表（填“电流”或“电压”），乙表测的是的（填“电流”或“电压”）．11．（3分）如图所示，质量为1kg的物体A，在16N的水平压力作用下静止在竖直墙壁上，物体A重N；所受的摩擦力为 N、方向．将物体A抛入水中，静止时处于漂浮状态，有五分之一的体积露出水面，则组成物体A的物质的密度为．12．（4分）如图所示，把一凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从M 处发散开来的，则光束会聚处和M点的距离是m，该凸透镜的焦距是m．三、简答题（本大题包括2小题，每小题4分，共8分）13．（4分）有人说：“跳水运动员在跳水过程中，受到水的浮力是逐渐增大的．”你认为对吗？请说明理由．14．（4分）如图所示，取口香糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极很快发现纸条中间开始冒烟起火，请从物理学的角度解释其原因．四、作图题（本大题包括3小题，每小题3分，共9分）15．（3分）请在图中画出小球所受力的示意图．16．（3分）如图，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线．17．（3分）请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线．五、实验题（本大题包括2小题，每空2分，共20分）18．（8分）利用如图的实验装置探究“杠杆的平衡条件”．（1）实验前应先调节杠杆在水平位置平衡，这样做的目的是，若出现图（甲）所示情况，应将杠杆的螺母向（选填“左”或“右”）调．（2）如图（乙）所示，杠杆在水平位置平衡，记录数据．根据这一次实验数据，小明立即分析得出杠杆的平衡条件，他这种做法的不足是．经老师提醒后，小明继续进行实验，如图（乙），若将A、B两点下方挂的钩码同时朝远离支点O方向移动一小格，则杠杆（选填“仍保持平衡”、“左端下沉”或“右端下沉”）．（3）如图（丙）所示，若不在B点挂钩码，可改用弹簧测力计在B点向下拉杠杆，当测力计从a位置转动到b位置时，使杠杆仍在水平位置平衡，其示数大小将．19．（12分）在“测量小灯泡的电功率”的实验中，提供的器材有：额定电压为3.8V的小灯泡、“10Ω1A”的滑动变阻器、四节新干电池等．（1）请用笔画线代替导线，将图甲中的实物电路连接完整，使闭合开关时滑动变阻器连入电路的电阻最大．（2）闭合开关，移动滑片P到某一点时，电压表示数如图乙所示，为测量小灯泡的额定功率，应将滑片P向端移动，直至电压表的示数为3.8V，此时电流表示数如图丙所示，则小灯泡的额定功率是 W．（3）实验过程中，小灯泡突然不亮，两电表均无示数．为了查找故障，小明将电压表拆下，在开关闭合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，则出现故障的原因可能是．六、计算题（本大题包括3小题，第20题6分，第21题6分，第22题8分，共20分）20．（6分）现有一辆电动自行车，可以电动骑行，也可以脚踏骑行，骑行时总重为1600N．电动自行车在水平的道路上以18km/h的速度匀速行驶．（1）电动自行车0.5h行驶的路程是多少？（2）轮胎与地面的接触面积共为80cm2，电动自行车静止时对地面的压强是多大？21．（6分）某学校锅炉用天然气作燃料给水加热．已知天然气的热值为4.0×107J/m3（不计热量损失）．（1）完全燃烧4.2m3的天然气可以获得多少热量？（2）这些热量可以使1000kg的水从30℃升高到多少℃？22．（8分）如图所示，电源电压恒定不变，R1的阻值为12Ω，小灯泡L上标有“6V 3W”字样，小灯泡电阻不随温度改变．若闭合S1、S2，断开S3，小灯泡刚好正常发光，此时电压表的示数为3V，那么：（1）小灯泡L的电阻为多大？（2）电源电压为多少？（3）R2阻值为多大？（4）若闭合S1、S3，断开S2，并移动滑动变阻器R的滑片，滑动变阻器接入电路的电阻为多大时，电路的总功率最大，这个最大的功率等于多少？2017年贵州省黔西南州中考物理试卷参考答案一、单项选择题（本大题共6小题，每小题3分，共18分）C B B AD D二、填空题（本大题包括6小题，每空1分，共15分）7．（2分）（2017•黔西南州）在烈日当空的海边玩耍，你会发现沙子烫脚，而海水却是凉凉的．这是因为水的比热容较大，当沙子和水同时接受相同的阳光照射时，沙子的温度升高得更快的缘故．8．（2分）（2017•黔西南州）如图所示是小朋友们喜爱的一项运动﹣﹣玩滑板．小朋友一只脚踏上滑板之后与踏上之前相比，滑板对地面的压强会变大；小朋友的另一只脚用力蹬地，使踏板向前滑动起来，脚离地后，由于惯性，滑板车将继续向前滑行．9．（2分）（2017•黔西南州）今年5月5日，承载国人大飞机梦想的C919大型客机在上海浦东国际机场成功首飞，揭开了我国民用飞机发展史上崭新的一页，对我国航空产业的发展具有历史性的意义．制造C919大型客机要用密度小（填“大”或“小”）而强度大的材料；C919能够在空中飞行，主要是因为机翼上方比下方空气流速大，这样，机翼上、下表面就存在着压强差，从而产生了向上的升力．10．（2分）（2017•黔西南州）如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是电压表（填“电流”或“电压”），乙表测的是的电流（填“电流”或“电压”）．11．（3分）（2017•黔西南州）如图所示，质量为1kg的物体A，在16N的水平压力作用下静止在竖直墙壁上，物体A重9.8 N；所受的摩擦力为9.8 N、方向竖直向上．将物体A抛入水中，静止时处于漂浮状态，有五分之一的体积露出水面，则组成物体A的物质的密度为0.8×103kg/m3．12．（4分）（2017•黔西南州）如图所示，把一凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则光束会聚处和M点的距离是0.6 m，该凸透镜的焦距是0.2 m．三、简答题（本大题包括2小题，每小题4分，共8分）13．（4分）（2017•黔西南州）有人说：“跳水运动员在跳水过程中，受到水的浮力是逐渐增大的．”你认为对吗？请说明理由．【解答】答：不对；当跳水运动员刚接触水面到全浸入水中的过程中，由于V排变大，水的密度不变，根据F浮=ρ水V排g可知运动员受浮力变大；当在没有接触水面之前不受浮力，浸没在水中之后由于V排不变，受到水的浮力不变．14．（4分）（2017•黔西南州）如图所示，取口香糖锡纸，剪成条状，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极很快发现纸条中间开始冒烟起火，请从物理学的角度解释其原因．【解答】答：因为锡属于金属，因此具有导电性，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，形成了电源短路，电路中的电流较大，由Q=I2Rt可知，电路中迅速产生大量热量使温度达到锡纸的着火点而使之燃烧．四、作图题（本大题包括3小题，每小题3分，共9分）15．（3分）（2017•黔西南州）请在图中画出小球所受力的示意图．【解答】解：小球受到三个力的作用：重力、墙对它的支持力、绳子对它的拉力；重力的方向竖直向下，支持力的方向垂直于墙壁向右，拉力的方向沿绳子向上；当物体受多个力作用时，作用点都画在物体的重心上．如图所示：16．（3分）（2017•黔西南州）如图，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线．【解答】解：首先画出法线，根据反射角等于入射角在法线右侧向反射点画出入射光线；根据光的折射规律，折射角小于入射角，在法线左侧的水中从O点画出折射光线，如图所示：17．（3分）（2017•黔西南州）请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线．【解答】解：电流从正极出来，先经过开关，再分别经过这两盏灯，最后回到电源的负极，用了5根导线，如图所示：五、实验题（本大题包括2小题，每空2分，共20分）18．（8分）（2017•黔西南州）利用如图的实验装置探究“杠杆的平衡条件”．（1）实验前应先调节杠杆在水平位置平衡，这样做的目的是便于直接读出力臂，若出现图（甲）所示情况，应将杠杆的螺母向右（选填“左”或“右”）调．（2）如图（乙）所示，杠杆在水平位置平衡，记录数据．根据这一次实验数据，小明立即分析得出杠杆的平衡条件，他这种做法的不足是一次实验具有偶然性．经老师提醒后，小明继续进行实验，如图（乙），若将A、B两点下方挂的钩码同时朝远离支点O方向移动一小格，则杠杆左端下沉（选填“仍保持平衡”、“左端下沉”或“右端下沉”）．（3）如图（丙）所示，若不在B点挂钩码，可改用弹簧测力计在B点向下拉杠杆，当测力计从a位置转动到b位置时，使杠杆仍在水平位置平衡，其示数大小将变大．19．（12分）（2017•黔西南州）在“测量小灯泡的电功率”的实验中，提供的器材有：额定电压为3.8V的小灯泡、“10Ω1A”的滑动变阻器、四节新干电池等．（1）请用笔画线代替导线，将图甲中的实物电路连接完整，使闭合开关时滑动变阻器连入电路的电阻最大．（2）闭合开关，移动滑片P到某一点时，电压表示数如图乙所示，为测量小灯泡的额定功率，应将滑片P向右端移动，直至电压表的示数为3.8V，此时电流表示数如图丙所示，则小灯泡的额定功率是 1.14 W．（3）实验过程中，小灯泡突然不亮，两电表均无示数．为了查找故障，小明将电压表拆下，在开关闭合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，则出现故障的原因可能是开关断路．六、计算题（本大题包括3小题，第20题6分，第21题6分，第22题8分，共20分）20．（6分）（2017•黔西南州）现有一辆电动自行车，可以电动骑行，也可以脚踏骑行，骑行时总重为1600N．电动自行车在水平的道路上以18km/h的速度匀速行驶．（1）电动自行车0.5h行驶的路程是多少？（2）轮胎与地面的接触面积共为80cm2，电动自行车静止时对地面的压强是多大？【解答】解：（1）由v=得，电动自行车0.5h行驶的路程：s=vt=18km/h×0.5h=9km．（2）电动自行车在水平静止时对地面的压力F=G总=1600N，轮胎与地面的接触面积共为S=80cm2=8×10﹣3m2，则电动自行车静止时对地面的压强：p===2×105Pa．答：（1）电动自行车0.5h行驶的路程是9km；（2）轮胎与地面的接触面积共为80cm2，电动自行车静止时对地面的压强是2×105Pa．21．（6分）（2017•黔西南州）某学校锅炉用天然气作燃料给水加热．已知天然气的热值为4.0×107J/m3（不计热量损失）．（1）完全燃烧4.2m3的天然气可以获得多少热量？（2）这些热量可以使1000kg的水从30℃升高到多少℃？【解答】解：（1）完全燃烧4.2m3的天然气放出的热量：Q放=Vq=4.2m3×4.0×107J/m3=1.68×108J；（2）水吸收的热量：Q吸=Q放=1.68×108J，由于Q吸=cm△t得，水升高温度：△t===40℃；热量可以使1000kg的水从30℃升高到：△t=t﹣t0，末温t=△t+t0=30℃+40℃=70℃．答：（1）完全燃烧4.2m3的天然气可以获得1.68×108J的热量；（2）这些热量可以使1000kg的水从30℃升高到70℃．22．（8分）（2017•黔西南州）如图所示，电源电压恒定不变，R1的阻值为12Ω，小灯泡L上标有“6V 3W”字样，小灯泡电阻不随温度改变．若闭合S1、S2，断开S3，小灯泡刚好正常发光，此时电压表的示数为3V，那么：（1）小灯泡L的电阻为多大？（2）电源电压为多少？（3）R2阻值为多大？（4）若闭合S1、S3，断开S2，并移动滑动变阻器R的滑片，滑动变阻器接入电路的电阻为多大时，电路的总功率最大，这个最大的功率等于多少？【解答】解：（1）由P=可知，小灯泡L的电阻：R L===12Ω．（2）闭合S1、S2，断开S3时，灯泡L与定值电阻R2串联，电压表测R1两端的电压，灯泡正常发光，因串联电路中总电压等于各分电压之和，所以，电源的电压：U=U L+U2=6V+3V=9V．（3）闭合S1、S2，断开S3时，灯泡L与定值电阻R2串联，电压表测R2两端的电压，因串联电路中各处的电流相等，所以，由P=UI可得，电路中的电流：I===0.5A，由I=可得，R2的阻值：R2===6Ω．（4）闭合S1、S3，断开S2时，滑动变阻器R与定值电阻R1串联，当滑动变阻器接入电路中的电阻为0时，电路中的总电阻最小，电路的总功率最大，因串联电路中总电阻等于各分电阻之和，所以，电路的最大功率：P===6.75W．答：（1）灯泡电阻为12Ω；（2）电源电压为9V；（3）R2的阻值为6Ω；（4）滑动变阻器接入电路电阻为0时，电路的总功率最大，此时的电功率为6.75W．。
