《数字电子技术》复习一、主要知识点总结和要求1．数制、编码其及转换：要求：能熟练在10进制、2进制、8进制、16进制、8421BCD、格雷码之间进行相互转换。
举例1：（37.25）10= ( )2= ( )16=( )8421BCD解：（37.25）10= ( 100101.01)2= ( 25.4)16= ( 00110111.00100101 )8421BCD2．逻辑门电路：(1)基本概念1）数字电路中晶体管作为开关使用时，是指它的工作状态处于饱和状态和截止状态。
2）TTL门电路典型高电平为3.6 V，典型低电平为0.3 V。
3）OC门和OD门具有线与功能。
4）三态门电路的特点、逻辑功能和应用。
高阻态、高电平、低电平。
5）门电路参数：噪声容限VNH或VNL、扇出系数No、平均传输时间tpd。
要求：掌握八种逻辑门电路的逻辑功能；掌握OC门和OD门，三态门电路的逻辑功能；能根据输入信号画出各种逻辑门电路的输出波形。
举例2：画出下列电路的输出波形。
解：由逻辑图写出表达式为：，则输出Y见上。
3．基本逻辑运算的特点：与运算：见零为零，全1为1；或运算：见1为1，全零为零；与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；异或运算：相异为1，相同为零；同或运算：相同为1，相异为零；非运算：零变 1， 1 变零；要求：熟练应用上述逻辑运算。
4. 数字电路逻辑功能的几种表示方法及相互转换。
①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。
②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。
③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。
④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。
⑤波形图或时序图：是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。
⑥状态图（只有时序电路才有）：描述时序逻辑电路的状态转换关系及转换条件的图形称为状态图。

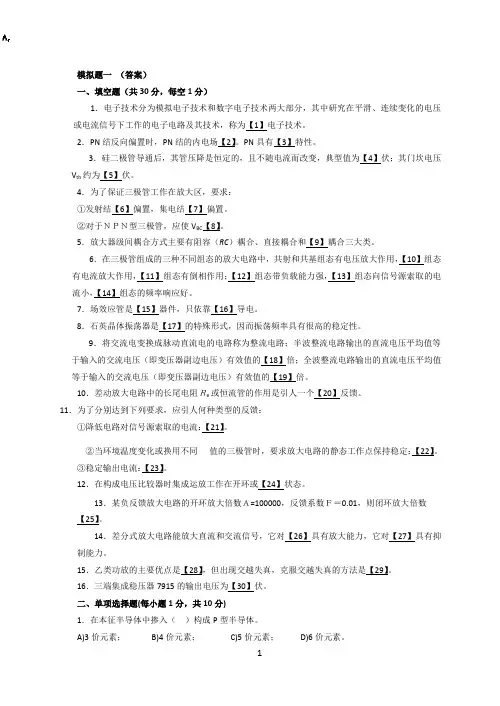

模拟题一（答案）一、填空题（共30分，每空1分）1．电子技术分为模拟电子技术和数字电子技术两大部分，其中研究在平滑、连续变化的电压或电流信号下工作的电子电路及其技术，称为【1】电子技术。
2．PN结反向偏置时，PN结的内电场【2】。
PN具有【3】特性。
3．硅二极管导通后，其管压降是恒定的，且不随电流而改变，典型值为【4】伏；其门坎电压V th约为【5】伏。
4．为了保证三极管工作在放大区，要求：①发射结【6】偏置，集电结【7】偏置。
②对于ＮＰＮ型三极管，应使V BC【8】。
5．放大器级间耦合方式主要有阻容（RC）耦合、直接耦合和【9】耦合三大类。
6．在三极管组成的三种不同组态的放大电路中，共射和共基组态有电压放大作用，【10】组态有电流放大作用，【11】组态有倒相作用；【12】组态带负载能力强，【13】组态向信号源索取的电流小，【14】组态的频率响应好。
7．场效应管是【15】器件，只依靠【16】导电。
8．石英晶体振荡器是【17】的特殊形式，因而振荡频率具有很高的稳定性。
9．将交流电变换成脉动直流电的电路称为整流电路；半波整流电路输出的直流电压平均值等于输入的交流电压（即变压器副边电压）有效值的【18】倍；全波整流电路输出的直流电压平均值等于输入的交流电压（即变压器副边电压）有效值的【19】倍。
10．差动放大电路中的长尾电阻Ｒe或恒流管的作用是引人一个【20】反馈。
11．为了分别达到下列要求，应引人何种类型的反馈：①降低电路对信号源索取的电流：【21】。
②当环境温度变化或换用不同值的三极管时，要求放大电路的静态工作点保持稳定：【22】。
③稳定输出电流：【23】。
12．在构成电压比较器时集成运放工作在开环或【24】状态。
13．某负反馈放大电路的开环放大倍数Ａ=100000，反馈系数Ｆ＝0.01，则闭环放大倍数【25】。
14．差分式放大电路能放大直流和交流信号，它对【26】具有放大能力，它对【27】具有抑制能力。
模电数电考研题库模拟电子技术和数字电子技术是电子工程领域中两个非常重要的分支，它们在考研中占有重要的地位。
以下是一个模拟电子技术和数字电子技术的考研题库，涵盖了一些基础和进阶的问题，供考生复习和练习。
# 模拟电子技术部分1. 基础概念题- 什么是放大器的基本功能？- 描述理想运算放大器的主要特性。
2. 电路分析题- 给出一个共射放大器电路图，并求其静态工作点。
- 解释负反馈在放大器设计中的作用，并说明其优缺点。
3. 设计题- 设计一个简单的低通滤波器，并给出其传递函数。
- 设计一个运算放大器电路，实现电压跟随器的功能。
4. 计算题- 计算给定电路的增益、输入阻抗和输出阻抗。
- 计算一个二极管整流电路的输出电压，给定输入电压波形。
5. 故障分析题- 分析一个放大器电路中可能出现的非线性失真现象。
- 诊断一个运算放大器电路的故障原因，并给出解决方案。
# 数字电子技术部分1. 基础概念题- 解释什么是逻辑门，并列举常见的逻辑门类型。
- 什么是触发器，它在数字电路中的作用是什么？2. 逻辑电路设计题- 设计一个简单的加法器电路，并给出其真值表。
- 设计一个计数器电路，并说明其工作原理。
3. 时序逻辑分析题- 分析一个给定的时序逻辑电路，并确定其状态转换图。
- 解释同步计数器和异步计数器的区别。
4. 数字系统设计题- 设计一个简单的数字钟，并说明其工作原理。
- 设计一个简单的数字频率计，并给出其电路图和工作原理。
5. 故障诊断题- 分析数字电路中的常见故障类型，并给出诊断方法。
- 诊断一个数字电路的故障原因，并提出改进措施。
考生在准备考研时，应该对这些题目进行深入的理解和练习，以便在考试中能够迅速准确地回答相关问题。
同时，考生还应该关注最新的考试动态和大纲要求，确保复习内容的时效性和针对性。
希望这个题库能够帮助考生更好地准备考研，取得理想的成绩。
模拟电子技术基础课后答案(完整版)第一章简介1.描述模拟信号和数字信号的区别。
模拟信号是连续变化的信号，可以表示任意数值；数字信号是离散变化的信号，只能表示有限的数值。
2.简要介绍电子技术的分类和应用领域。
电子技术可以分为模拟电子技术和数字电子技术。
模拟电子技术主要应用于信号处理、放大、调制、解调等领域；数字电子技术主要应用于数字电路设计、逻辑运算、通信、计算机等领域。
第二章电压电流基本概念1.定义电压和电流，并给出它们的单位。
电压（V）是电势差，单位为伏特（V）；电流（I）是电荷通过导体的速率，单位为安培（A）。
2.列举常见的电压源和电流源。
常见的电压源有电池、发电机、电源等；常见的电流源有电流表、发电机、电源等。
3.简述欧姆定律的定义和公式。
欧姆定律规定了电压、电流和电阻之间的关系。
根据欧姆定律，电流等于电压与电阻之间的比值，即I=V/R，其中I为电流，V为电压，R为电阻。
第三章电阻与电阻电路1.简述电阻的定义和单位。
电阻是指导体对电流的阻碍程度，单位为欧姆（Ω）。
2.串联电阻和并联电阻的计算方法是什么？给出示意图。
–串联电阻的计算方法是将所有电阻值相加，即R= R1 + R2 + … + Rn，其中R为总电阻，R1、R2、…、Rn为各个电阻值。
–并联电阻的计算方法是将所有电阻的倒数相加，再取倒数，即1/R= 1/R1 + 1/R2 + … + 1/Rn，其中R为总电阻，R1、R2、…、Rn为各个电阻值。
串联和并联电阻示意图3.简述电压分压原理并给出示意图。
电压分压原理指的是当在一个电阻网络中，多个电阻串联，电压将按照电阻值的比例分配给各个电阻。
电压分压原理示意图第四章电容与电容电路1.简述电容的定义和单位。
电容是指导体上储存电荷的能力，单位为法拉（F）。
2.串联电容和并联电容的计算方法是什么？给出示意图。
–串联电容的计算方法是将所有电容的倒数相加，再取倒数，即1/C= 1/C1 + 1/C2 + … + 1/Cn，其中C为总电容，C1、C2、…、Cn为各个电容值。

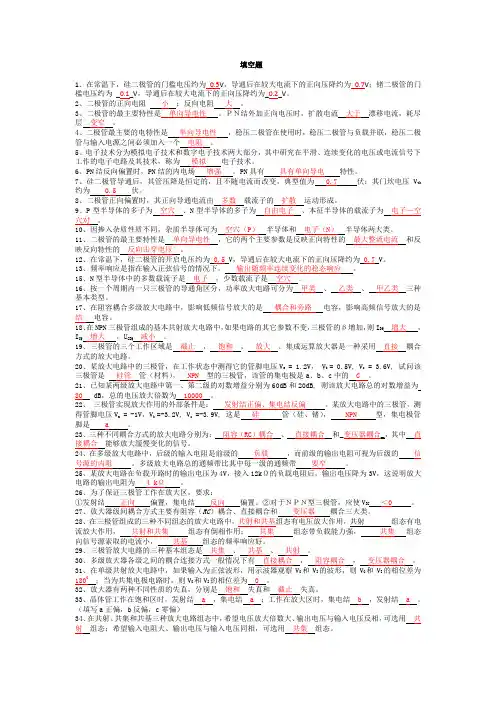

填空题1．在常温下，硅二极管的门槛电压约为0.5V，导通后在较大电流下的正向压降约为0.7V；锗二极管的门槛电压约为_0.1_V，导通后在较大电流下的正向压降约为_0.2_V。
2、二极管的正向电阻小；反向电阻大。
3、二极管的最主要特性是单向导电性。
ＰＮ结外加正向电压时，扩散电流大于漂移电流，耗尽层变窄。
4、二极管最主要的电特性是单向导电性，稳压二极管在使用时，稳压二极管与负载并联，稳压二极管与输入电源之间必须加入一个电阻。
5、电子技术分为模拟电子技术和数字电子技术两大部分，其中研究在平滑、连续变化的电压或电流信号下工作的电子电路及其技术，称为模拟电子技术。
6、PN结反向偏置时，PN结的内电场增强。
PN具有具有单向导电特性。
7、硅二极管导通后，其管压降是恒定的，且不随电流而改变，典型值为0.7伏；其门坎电压V th 约为0.5伏。
8、二极管正向偏置时，其正向导通电流由多数载流子的扩散运动形成。
9、P型半导体的多子为空穴、N型半导体的多子为自由电子、本征半导体的载流子为电子—空穴对。
10、因掺入杂质性质不同，杂质半导体可为空穴（P）半导体和电子（N）半导体两大类。
11、二极管的最主要特性是单向导电性，它的两个主要参数是反映正向特性的最大整流电流和反映反向特性的反向击穿电压。
12、在常温下，硅二极管的开启电压约为0.5 V，导通后在较大电流下的正向压降约为0.7 V。
13、频率响应是指在输入正弦信号的情况下，输出随频率连续变化的稳态响应。
15、N型半导体中的多数载流子是电子，少数载流子是空穴。
16、按一个周期内一只三极管的导通角区分，功率放大电路可分为甲类、乙类、甲乙类三种基本类型。
17、在阻容耦合多级放大电路中，影响低频信号放大的是耦合和旁路电容，影响高频信号放大的是结电容。
18、在NPN三极管组成的基本共射放大电路中，如果电路的其它参数不变，三极管的β增加，则I BQ增大，I CQ增大，U CEQ减小。
填空题1．在常温下，硅二极管的门槛电压约为0.5V，导通后在较大电流下的正向压降约为0.7V；锗二极管的门槛电压约为_0.1_V，导通后在较大电流下的正向压降约为_0.2_V。
2、二极管的正向电阻小；反向电阻大。
3、二极管的最主要特性是单向导电性。
ＰＮ结外加正向电压时，扩散电流大于漂移电流，耗尽层变窄。
4、二极管最主要的电特性是单向导电性，稳压二极管在使用时，稳压二极管与负载并联，稳压二极管与输入电源之间必须加入一个电阻。
5、电子技术分为模拟电子技术和数字电子技术两大部分，其中研究在平滑、连续变化的电压或电流信号下工作的电子电路及其技术，称为模拟电子技术。
6、PN结反向偏置时，PN结的内电场增强。
PN具有单向导电特性。
7、硅二极管导通后，其管压降是恒定的，且不随电流而改变，典型值为0.7伏；其门坎电压V th 约为0.5伏。
8、二极管正向偏置时，其正向导通电流由多数载流子的扩散运动形成。
9、P型半导体的多子为空穴、N型半导体的多子为自由电子、本征半导体的载流子为电子—空穴对。
、在常温下，硅二极管的开启电压约为0.5 V，导通后在较大电流下的正向压降约为0.7 V13、频率响应是指在输入正弦信号的情况下，输出随频率连续变化的稳态响应。
、三极管放大电路的三种基本组态是共集、共基、共射。
30、多级放大器各级之间的耦合连接方式一般情况下有直接耦合，阻容耦合，变压器耦合。
31、在单级共射放大电路中，如果输入为正弦波形，用示波器观察V O和V I的波形，则V O和V I的相位差为1800；当为共集电极电路时，则V O和V I的相位差为0。
、三极管工作在放大区时，它的发射结保持正向偏置，集电结保持反向偏置。
39、在多级放大电路中总的通频带比其中每一级的通频带窄。
41、场效应管属于电压控制电流型器件，而双极型半导体三极管则可以认为是电流控制电流型器件。
、负反馈对放大电路性能的改善体现在：提高 增益的稳定性 、减小 非线性失真 、抑制反馈环内噪声 、扩展 频带 、改变输入电阻和输出电阻。
数字电子技术习题库一、单项选择题（本大题共15小题，每小题2分，共30分）（在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
）1. 函数F(A,B,C)=AB+BC+AC 的最小项表达式为( ) 。
A ．F(A,B,C)=∑m （0，2，4） B. (A,B,C)=∑m （3，5，6，7）C ．F(A,B,C)=∑m （0，2，3，4） D. F(A,B,C)=∑m （2，4，6，7）2．8线—3线优先编码器的输入为I 0—I 7 ，当优先级别最高的I 7有效时，其输出012Y Y Y ••的值是（ ）。
A ．111 B. 010 C. 000 D. 1013．十六路数据选择器的地址输入（选择控制）端有（ ）个。
A ．16 B.2 C.4 D.84. 有一个左移移位寄存器，当预先置入1011后，其串行输入固定接0，在4个移位脉冲CP 作用下，四位数据的移位过程是（ ）。
A. 1011--0110--1100--1000--0000B.1011--0101--0010--0001--0000C. 1011--1100--1101--1110--1111D.1011--1010--1001--1000--01115．已知74LS138译码器的输入三个使能端（E 1=1， E 2A = E 2B =0）时，地址码A 2A 1A 0=011，则输出 Y 7 ～Y 0是( ) 。
A. 11111101B. 10111111C. 11110111D.111111116. 一只四输入端或非门，使其输出为1的输入变量取值组合有( )种。
A ．15B ．8C ．7D ．17. 随机存取存储器具有( )功能。
A.读/写B.无读/写C.只读D.只写8．N 个触发器可以构成最大计数长度（进制数）为( )的计数器。
9其计数的容量为A ． 八 B. 五 C. 四 D. 三10．已知某触发的特性表如下（A 、B 为触发器的输入）其输出信号的逻辑表达式为( )。

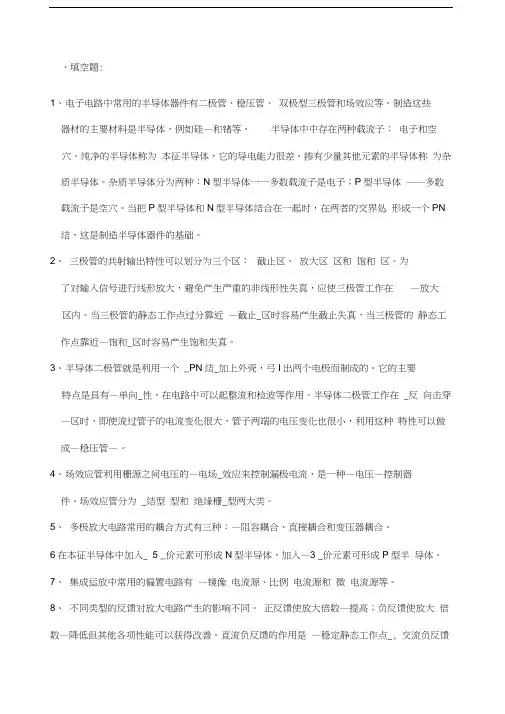

、填空题:1、电子电路中常用的半导体器件有二极管、稳压管、双极型三极管和场效应等。
制造这些器材的主要材料是半导体，例如硅—和锗等。
半导体中中存在两种载流子：电子和空穴。
纯净的半导体称为本征半导体，它的导电能力很差。
掺有少量其他元素的半导体称为杂质半导体。
杂质半导体分为两种：N型半导体一一多数载流子是电子；P型半导体――多数载流子是空穴。
当把P型半导体和N型半导体结合在一起时，在两者的交界处形成一个PN 结，这是制造半导体器件的基础。
2、三极管的共射输出特性可以划分为三个区：截止区、放大区区和饱和区。
为了对输入信号进行线形放大，避免产生严重的非线形性失真，应使三极管工作在—放大区内。
当三极管的静态工作点过分靠近—截止_区时容易产生截止失真，当三极管的静态工作点靠近—饱和_区时容易产生饱和失真。
3、半导体二极管就是利用一个_PN结_加上外壳，弓I出两个电极而制成的。
它的主要特点是具有—单向_性，在电路中可以起整流和检波等作用。
半导体二极管工作在 _反向击穿—区时，即使流过管子的电流变化很大，管子两端的电压变化也很小，利用这种特性可以做成—稳压管—。
4、场效应管利用栅源之间电压的—电场_效应来控制漏极电流，是一种—电压—控制器件。
场效应管分为 _结型型和绝缘栅_型两大类。
5、多极放大电路常用的耦合方式有三种：—阻容耦合、直接耦合和变压器耦合。
6在本征半导体中加入_ 5 _价元素可形成N型半导体，加入—3 _价元素可形成P型半导体。
7、集成运放中常用的偏置电路有—镜像电流源、比例电流源和微电流源等。
8、不同类型的反馈对放大电路产生的影响不同。
正反馈使放大倍数—提高；负反馈使放大倍数—降低但其他各项性能可以获得改善。
直流负反馈的作用是—稳定静态工作点_, 交流负反馈能够_改善放大电路的各项动态技术指标 _。
9、电压负反馈使输出_电压_保持稳定，因而—减小—了放大电路的输出电阻；而电流负反馈使输出—电流—保持稳定，因而_增大—了输出电阻。
数字电子技术习题附答案(共20页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、填空题。
1．基本的逻辑门电路有 与 ， 或 ， 非 。
2．基本逻辑运算有_与_、或、非3种。
3．描述逻辑函数各个变量取值组合与函数值对应关系的表格叫 真值表 。
4．十进制数72用二进制数表示为 1001000 ，用8421BCD 码表示为 01110010 。
二进制数111101用十进制数表示为 615.数制转换： (8F)16 = ( 143 )10= ( )2 = ( 217 )8；(3EC)H = ( 1004 )D ； (2003) D = ()B = ( 3723)O 。
6.有一数码，作为自然二进制数时，它相当于十进制数 147 ，作为8421BCD 码时，它相当于十进制数 93 。
7.10=( )2 = ( )8421BCD 。
8．在8421BCD 码中，用 4 位二进制数表示一位十进制数。
9．在逻辑运算中，1+1= 1 ；十进制运算中1+1= 2 ；二进制运算中1+1= 10 。
10、表示逻辑函数功能的常用方法有逻辑表达式、逻辑真值表、卡诺图等。
11．将2004个“1”异或得到的结果是（ 0 ）。
12．TTL 门电路中，输出端能并联使用的有__OC 门__和三态门。
13. 在TTL 与非门电路的一个输入端与地之间接一个10K 电阻，则相当于在该输入端输入 高 电平。
14．TTL 与非门多余输入端的处理方法通常有 接至正电源 ， 接至固定高电平 ， 接至使用端 。
逻辑门是 单 极型门电路，而TTL 逻辑门是 双 极型门电路。
16.与TTL 电路相比，COM 电路具有功耗 低 、抗干扰能力 强 、便于大规模集成等优点。
门电路的电源电压一般为 5 V ， CMOS 电路的电源电压为 3—18 V 。
门的输出端可并联使用，实现线与功能；三态门可用来实现数据的双向传递、总线结构等。
《数字电子技术》综合复习资料第一章一、填空题(每空2分)。
1.22=(2. 3. 25=(3.(9A)I6=(4.(1001101001)=(5.(101010)=(6.(20. 7)二(7.(-9)补码二()20)2C)2OO)10O)8412O二、选择题（每题2分）。
三、分析题（每题10分）。
四、设计题（每题10分）。
第二章-、填空题（每空2分）。
二、选择题（每题2分）。
1.__________ 在情况下,A.输入全部为0c, B・A、B同时为k C. （：、0同时为1。
D.输入端全为1。
2.(A+B) (A+C)=oA.AB+ACB. A+BCC. B+ACD. C+AB3.A+B+C二oA. A + B + CB.ABCC. A.B.CD. ABC4.下而逻辑式中, 正确的是cA. A (A+B) =BB. A (A+B) =AC. A (A+B) =ABD. A (A+B) =A+AB5.设F二AB+CD ,则它的反函数是oA. F = ( A+B )(C + D)B. F =( A + B ) ( C+D ) C・戸二A + B^C + DD. F= AB^D6.逻辑表达式A (B+C)二AB+AC的对偶式是 ____________ 。
A. A + BC + B)(A + C)B. A+BC= ( A+B ) ( A+C )C. AB+AOA ( B+C )D. A + BC = (A + B)(A + C)7.F二A㊉(A㊉3)的值是______________ oA. BB. AC. A ㊉BD. A 0B&最小项APC万的相邻项是 ________________ 。
A. ABCDB. AB CDC. A BCDD. A BCD9.F^ABC^ABC+ABC + AB, F2 = AB+B(A㊉C),它们之间的关系是________________________ 。
复习题一1．下列四个数中，与十进制数（163）10不相等的是D 、（203）8 2．N 个变量可以构成多少个最大项C 、2N3．下列功能不是二极管的常用功能的是C 、放大5．译码器的输入地址线为4根，那么输出线为多少根（ 16 ）6．用或非门构成钟控R-S 触发器发生竞争现象时，输入端的变化是00→117．一个4K 赫兹的方波信号经4分频后，下列说法错误的是B 、周期为2π×10－3秒 8．用PROM 来实现组合逻辑电路，他的可编程阵列是（或阵列 ） 9．A/D 转换器中，转换速度最高的为( A 、并联比较型 )转换 10．MAXPLUS-II 是哪个PLD 厂家的PLD 开发软件（ B 、Altera 1．存储器按存取方式可分为三类，即：1． SAM ， RAM ， ROM2．设4位逐次逼近型A/D 转换器的电压转换范围为0-15V ，采用四舍五入法量化，模拟输入电压为8.59V ，转换的逼近过程是（其中括号中用✓表示保留，×表示不保留 1000(✓ )→1100(× )→1010(× )→1001(✓ )→10013．时序电路中的时序图的主要作用是：用于在实验中测试检查电路得逻辑功能和用于计算机仿真模拟 4．施密特触发器在波形整形应用中能有效消除叠加在脉冲信号上的噪声，是因为它具有滞后特性 5．既能传送模拟信号，又能传送数字信号的门电路是． CMOS 传输门三、简答题（每小题5分，共10分）1．请写出RS 、JK 、D 、T 触发器的状态转移方程，并解释为什么有的触发器有约束方程。
2．请回答两个状态等价的条件是什么？四、分析题（25分）1.分析如图由3线-8线译码器74LS138构成的电路，写出输出S i 和C i 的逻辑函数表达式，说明其逻辑功能。
（6分）2 1 4&74LS1381 02 43 5 6 7C i-1 B i A iS i C i& &12.问图示电路的计数长度N 是多少？能自启动吗？画出状态转换图。
数字电子技术复习常见问题汇总第一章 逻辑代数基础一、 数制编码1、各种进制之间的相互转化和用编码表示数 例1、（10110.101）B =（_________）D =（___________）H =(____________)8421BCD=(__________)5421BCD =(__________)余三BCD注意：此种题型重要，必须掌握。
2、给定一个函数F ，求它的反函数和对偶函数例2、已知)()C A C A B C B AC F +++=，则________________________=F ，方法：求反函数的方法是：（1） 与和或互换，0和1互换，原变量和反变量互换，（2） 此互换过程不能改变原函数运算顺序，同时如果非号不是单变量的非号，则应保留。
求对偶函数的方法是：（1） 与或互换，0和1互换，注意原变量和反变量不互换。
（2） 互换过程不能改变原函数的运算顺序。
解：[][]))(())(())(())((C A C A B C B C A F C A C A B C B C A F +++•++='+++•++=二、 代数法化简逻辑函数1、 给定一个函数，求：与或式和与非—与非式方法：求函数的与或式和与非—与非式，采用先求与或式，然后两次求反即可 例3、C B C B B A B A F +++=，采用代数法求F 的与或式和与非—与非式 解：方法1：先求与或式，采用添项法CB C A B A C B C A C B B A C B C A C B B A C B C A B A C B B A C B C A C B B A B A C B C B B A B A F ++=+++=+++=++++=++++=+++=)()()(解、此方法采用添项法，技巧性较强，此时可以先用卡诺图化简， 从图上观察合并项的规律BA CBC A C B C B A B A C B A C B A BC A C B C B A C B A B A BC A C B A C B C B B A B A F ++=+++++=+++++=+++=)()()(求出与或式后，再两次求非，即得函数的与非—与非式C B C A B A C B C A B A C B C A B A F ••=++=++==2、给定一个函数，求：或非—或非式，或与式，与或非式方法：先求反函数的与或式，然后求出函数的与或非式，再变形得或非—或非式，或与式例4、E D CE BCE ACE B A F ++++=，采用代数法求F 的或非—或非式，或与式，与或非式解：)()E B (D C B ()E A (D C (F )(EC ED C F )())()((或与式））或非式或非与或非式+•++•+•++=⇒−+++++++++=⇒+++=⇒+++=+++=++=⇒++=++++=A B D B A A EB DC B E AD C A F EB DC B E AD C AE D E C B A E D CE B AF ED CE B A E D CE BCE ACE B A F三、 卡诺图法化简逻辑函数 1、 一般逻辑函数的化简：（1） 求函数的与或式和与非—与非式，可以采用圈1法,求出与或式后两次求反。
模电,数电学习心得模电学习心得：在我读大学期间，模拟电子技术是我所学专业的一门重要课程。
模拟电子技术是电子学的基础，它涉及电子元器件、电路原理、电路分析与设计等多个方面的知识，对于了解电子器件的工作原理及其应用具有重要意义。
在学习模拟电子技术的过程中，我获得了很多宝贵的经验，下面就我在学习模拟电子技术中的心得体会进行总结。
首先，模拟电子技术的学习需要打好电子学基础。
在大学的电子学课程中，我们学习了基本的电路理论、电子元器件的基本参数和特性等知识。
这些基础知识对于理解模拟电子技术的原理和工作方式是至关重要的。
因此，在学习模拟电子技术之前，首先要对电子学的基础知识进行系统的学习和理解。
其次，模拟电子技术的学习需要进行实践操作。
理论知识只是理论，只有通过实际操作，我们才能真正理解和掌握这些知识。
在模拟电子技术实验中，我们要学会使用各种电子元器件和仪器设备，熟悉电路的连接和调试方法，掌握封装电路板的技巧等。
通过实践操作，我们能够更直观地感受电子元器件的工作原理，理解电路的分析和设计方法，并且能够更好地解决实际问题。
再次，模拟电子技术的学习需要进行实际项目的应用。
在学习模拟电子技术的过程中，我们可以选择一些实际项目进行设计和实施。
通过这些实际项目，我们能够更好地应用和巩固所学的知识，提高实际问题分析和解决的能力。
同时，项目实际的应用还能激发学习的兴趣，增强学习的动力。
最后，模拟电子技术的学习需要进行交流和合作。
在学习模拟电子技术的过程中，我们可以与同学们进行知识的交流和讨论。
通过交流和合作，我们能够互相学习和提高，共同解决问题。
同时，参加电子学术讲座、行业交流会等活动也能增进对模拟电子技术的了解和认识，拓宽学习的视野。
总之，模拟电子技术是一门需要理论与实践相结合的学科，学习模拟电子技术需要掌握电子学基础知识，进行实践操作，进行实际项目的应用，并进行交流和合作。
通过这些方法，我们才能够真正理解和掌握模拟电子技术的知识和技能，为将来的工作做好准备。
数字电⼦技术复习题⼀、填空题（每空2分，共20分）。
1、(3D.BE)16 =（）2=（）8。
2、如果有A 、B 、C 、D 四个变量，则有（）个最⼩项。
3、如图所⽰，Y 的输出是（）。
4、能完成两个⼀位⼆进制数相加，并考虑到低位进位的器件称为（）。
5、触发器异步置0，必须使异步控制端S D =（）， R D =（）。
6、⼀个4位移位寄存器原来的状态为0000，如果串⾏输⼊始终为1，则经过4个移位脉冲后寄存器的内容为（）。
7、若存储器的容量为512K×8位，则地址代码应取（）位。
8、可编程阵列逻辑器件由可编程的与逻辑阵列、（）的或逻辑阵列和输出电路三部分组成。
⼆、单项选择题（每⼩题2分，共20分）必须把答案填在以下表格中题号1 2 3 4 5 6 7 8 9 10 答案1、若输⼊变量A 、B 全为1时，输出F=0，则输⼊与输出的关系是（*）。
A 、与B 、或C 、⾮D 、与⾮2、半加器“和”的输出端与输⼊端逻辑关系是（*）。
A 、与⾮B 、或⾮C 、与或⾮D 、异或图13、如图1所⽰CMOS 电路的逻辑函数式为（*）。
A 、()Y AB '''= B 、()Y A B '''=+C 、Y A B ''=4、⽤四选⼀数据选择器实现函数Y=A 1A 0+A 1′A 0，应使（*）。
A 、D 0=D 2=0，D 1=D 3=1B 、D 0=D 2=1，D 1=D 3=0C 、D 0=D 1=0，D 2=D 3=1 D 、D 0=D 1=1，D 2=D 3=05、T触发器中，当T=1时，触发器实现（* ）功能。
A、置1B、置0C、计数D、保持6、4级触发器组成⼗进制计数器，其⽆效状态数为（*）。
A、不能确定B、10个C、8个D、6个7、由发光⼆极管组成的七段显⽰器，当采⽤共阴极接法时，若a~g=1011011，则显⽰的数字是（*）。
数字电子技术复习题一、单选题1、以下式子中不正确的是（ ）A. 1A A •=B. A A A +=C. B A B A +=+D. 11A +=2、在数字电路中，稳态时三极管一般工作在( )状态。
在图示电路中，若0i u <，则三极管T( ),此时uo =( )A ．放大，截止，5VB ．开关，截止，C ．开关，饱和，D ．开关，截止，5V3、N 个变量可以构成（ ）个最小项。
A. NB. 2N C 、 2ND 、 2N-1 TTL 门电路，为了使输出等于，4、图中电路为选择正确答案（ ）。
A ．正确，错误，错误B ．正确，错误，正确C ．正确，正确，正确D ．正确，正确，错误5、TTL 门电路输入端悬空时，应视为（ ）；(高电平，低电平，不定）。
此时如用万用表测量其电压，读数约为（ ）（，0V ，）。
A ．不定B ．高电平，C ．低电平，0VD ．高电平， 6、一个64选1的数据选择器有（ ）个选择控制信号输入端。
A ．6B ．16C ．32D ．64 7、设计计数器时应选用（ ）。
A ．锁存器B ．边沿触发器C ．同步触发器D ．施密特触发器8、欲将频率为f 的正弦波转换成为同频率的矩形脉冲，应选用（ ）。
A ．多谐振荡器B ．施密特触发器C ．单稳态触发器D ．'T 触发器 9、一片64k ×8存储容量的只读存储器（ROM ），有（ ）。
条地址线和8条数据线 条地址线和16条数据线 条地址线和8条数据线 条地址线和16条数据线10、ROM 必须在工作（ ）存入数据，断电（ ）数据；RAM 可以在工作中（ ）读写数据，断电（ ）数据。
A.中，不丢失；随时，将丢失B.前，不丢失；随时，将丢失C.前，不丢失；随时，不丢失D.前，丢失；随时，将丢失 11、若逻辑表达式F A B =+,则下列表达式中与F 相同的是( ) A.F AB = B.F AB = C. F A B =+ D.不确定 12、下列电路中，不属于组合电路的是：（ ） A.数字比较器； B.寄存器； C.译码器； D.全加器；13、不能用来描述组合逻辑电路的是：（ ）A.真值表；B.卡诺图；C.逻辑图：D.驱动方程；14、利用中规模集成计数器构成任意进制计数器的方法有( ) A.复位法 B.预置数法 C.级联复位法 D.以上都不是15、施密特“非”门和普通“非”门电路的阈值电压分别是（ ）个。
《模拟电子与数字电子技术》复习思考题试题答案在图示电路中，已知ui =10sinωt V，US=5V，二极管的正向压降可忽略不计，试画出输出电压uo的波形。
答：根据二极管的单向导电性：当ui<US时，二极管D导通，uo=US;当ui>US时，二极管D截止，uo=ui放大电路如图所示，已知三极管的UBE=，β＝50，RB=377kΩ，RC=6kΩ，RL=3kΩ，VCC=12V。
试计算：用估算法计算电路的静态工作点（IB，IC，UCE）；画出小信号模型电路；计算电压放大倍数Au;；计算输入电阻ri和输出电阻ro解：（1）根据电路的直流通路，可估算电路的静态工作点：IB=(VCC－UBE)/RB＝(12－/ (377×103) A=30uAIC=βIB＝50×30uA=UCE=VCC－RCIC＝（12－6×）V＝3V（2）小信号模型电路为：(3) 电压放大倍数：因为：rbe ＝300＋（1＋β）26 / IEIE ≈IC所以：rbe ＝300＋（1＋50）26 / ≈ΩAu=－β（RC ∥RL）/ rbe＝－50×(6∥3 ) / ＝－(4) 输入电阻：ri = RB∥rbe ≈rbe ＝Ω输出电阻：ro＝RC＝6 kΩ指出图示放大器中的反馈环节，并判别其反馈类型和反馈方式。
解：答：反馈环节为RF负反馈电流并联图示运算放大器电路中，R1=25kΩ，R2=50kΩ，RF=100kΩ，已知uI1=1V，uI2=，求输出电压uO.解：uo=－(RF/R1)×uI1－(RF/R2)×uI2= －(100/25)×1－100/50×＝－5V已知图示逻辑电路和输入波形，写出输出F的逻辑表达式，并画出输出的波形。
答：输出F的逻辑表达式：F=AB输出的波形：分析图示组合逻辑电路的逻辑功能：（1）由图写出逻辑式，并进行化简；（2）列出真值表；（3）分析电路的逻辑功能解：（1）由图可写出逻辑式：（2）真值表为：（3）逻辑功能：由真值表可看出：当输入变量A、B相异时，输出F为0；当输入变量A、B相同时，输出F为1。
所以输出和输入的逻辑关系为同或。
图示为四个D触发器和四个与门组成的四位数码寄存器，d3d2d1d0为四位待存的数码。
试说明其工作过程。
解：4个待存的数码d3d2d1d0与4个D触发器的D端相接。
当发出存数脉冲时，4个触发器的状态Q3、Q2、Q1、Q0分别与4位数码d3~d0相同，实现数码存入功能。
当发出取数脉冲时，4个与门打开，4位数码分别从4个与门输出。
来一个清0负脉冲，可实现寄存器清0。
放大电路如图所示，已知VCC=12V，RB1=24kΩ，RB2=12kΩ，RE=RC=2kΩ，β=50，求：用估算法计算静态工作点（IB、IC、UCE）；画出小信号模型电路；计算电压放大倍数Au(4) 计算输入电阻ri、输出电阻ro.解：(1)用估算法求静态工作点：UB = RB2UCC / (RB1+RB2) = 12×12V / (24+12) = 4VIE = (UB－UBE) / RE = (4－/ (2×103) A = ×10－3 A= ≈ICIB = IE /(1+β) = / (1+50) =UCE = UCC －RCIC－REIE= (12－2×103××10－3－2×103××10－3) V=(2)小信号模型电路：(3)电压放大倍数：rbe=300+(1+β)×26/ IE = 300+(1+50)×26 / ＝ΩAu=－βRC / rbe ＝－50×2 / ＝－91(4)输入电阻：ri = RB1∥RB2∥rbe ＝Ω输出电阻：ro＝RC＝2 kΩ指出图示放大器中的反馈环节，并判别其反馈类型和反馈方式。
解：反馈环节为RF负反馈电压串联求图示电路中uO与uI1、uI2的关系。
若已知uI1=，uI2=2V，则uO=？解：uo=uI1+uI2 =+2=已知图示逻辑电路和输入波形，试写出输出F的逻辑表达式，并画出输出的波形，且说明输入B的控制作用。
解：输出F的逻辑表达式为：F=AB输出的波形为：输入B的控制作用：只有当B为高电平期间，与门打开，A端的脉冲信号才能通过。
分析图示组合逻辑电路的逻辑功能：（1）由图写出逻辑式；（2）列出真值表；（3）分析电路的逻辑功能解：（1）由图可写出逻辑式：ABCBAS=⊕=（2）真值表为：（3）逻辑功能：输出S和输入A、B为异或逻辑关系；输出C和输入A、B为与逻辑关系。
这是一个半加器。
用三个JK触发器组成的电路如图所示。
设Q0、Q1、Q2的初始值均为0。
已知CP的波形，试画出Q0、Q1、Q2的波形，并说明电路的作用。
解：波形图如下：电路的作用：三位二进制减法计数器。
也可当作分频器使用。
PN结的单向导电性指的是？答：PN结加正向电压时，正向电阻很小，PN结导通，可以形成较大的正向电流；而PN结加反向电压时，反向电阻很大，PN结截止，反向电流基本为零。
常用什么方法来求放大电路的主要性能指标？用小信号模型电路法。
负反馈对放大电路的性能有哪些影响？稳定放大倍数、减小非线性失真、展宽频带、影响输入电阻和输出电阻。
常用的组合逻辑部件有哪些？编码器、译码器、加法器、多路选择器、多路分配器、数字比较器。
能把数字量转换为模拟量的电路称作什么？数模转换器。
放大电路如图所示，已知三极管的UBE=，β＝40，Rb=300kΩ，RC=4k Ω，RL=4kΩ，VCC=12V。
试：(1)用估算法计算电路的静态工作点（IB，IC，UCE）；(2)画出小信号模型电路；(3)计算晶体管的动态输入电阻rbe；(4)计算电压放大倍数Au;；(5)计算输入电阻ri和输出电阻ro 解：(1) 根据电路的直流通路，可估算电路的静态工作点：IB=(VCC－UBE)/Rb＝(12－/ (300×103) A=IC=βIB＝40×=UCE=VCC－RCIC＝（12－4×）V＝(2) 小信号模型电路为：(3) 晶体管的动态输入电阻：因为：rbe ＝300＋（1＋β）26 / IEIE ＝（1＋β）IB所以：rbe ＝300＋26 mA/ IB =300+26/×10-3)=990Ω=Ω（4）电压放大倍数：Au=－β（RC ∥RL）/ rbe ＝－40×(4∥4 ) / ＝－（5）输入电阻：ri = Rb∥rbe ≈rbe ＝Ω输出电阻：ro＝RC＝4 kΩ指出图示放大器中的反馈环节，并判别其是电压反馈还是电流反馈？串联反馈还是并联反馈？正反馈还是负反馈？反馈环节RF。
电压串联负反馈。
图示电路为运算放大器应用电路。
⑴写出输出电压uo与输入电压uI1、uI2的关系式；⑵当RF=100kΩ，R1=25KΩ，R2=50kΩ，uI1=1V，uI2=时，求输出电压uo解：⑴关系式：u0=-((RF/R1)×uI1+(RF/R2)×uI2)⑵u0=-((100/25)×1+(100/50)×=-5V用什么方法来判断电路中的反馈类型？瞬时极性法常用的时序逻辑部件有哪些？寄存器、移位寄存器、计数器能把模拟量转换为数字量的电路称作什么？模数转换器PN结的单向导电性指的是什么? PN结加正向电压时，正向电阻很小，PN结导通，可以形成较大的正向电流；而PN结加反向电压时，反向电阻很大，PN结截止，反向电流基本为零。
放大电路如图所示，已知三极管的UBE=，β＝40，RB=240kΩ，RC=3k Ω，RL=3kΩ，VCC=12V。
试：（1）用估算法计算电路的静态工作点（IB，IC，UCE）；（2）画出小信号模型电路；（3）计算晶体管的动态输入电阻rbe；（4）计算电压放大倍数Au;；（5）计算输入电阻ri和输出电阻ro 解：（1）根据电路的直流通路，可估算电路的静态工作点：IB=(VCC－UBE)/RB＝(12－/ (240×103) A=47uAIC=βIB＝40×47uA=UCE=VCC－RCIC＝（12－3×）V＝（2）小信号模型电路为：（3）晶体管的动态输入电阻：因为：rbe ＝300＋（1＋β）26 / IEIE ＝（1＋β）IB所以：rbe ＝300＋26 mA/ IB =300+26/(47×10-3)=853Ω= kΩ电压放大倍数：Au=－β（RC ∥RL）/ rbe ＝－40×(3∥3 ) / ＝－输入电阻：ri = RB∥rbe ≈rbe ＝Ω输出电阻：ro＝RC＝3 kΩ指出图示放大器中的反馈环节，并判别其是电压反馈还是电流反馈？串联反馈还是并联反馈？正反馈还是负反馈？反馈环节RF。
电流并联负反馈图示电路为运算放大器应用电路。
⑴写出输出电压uo与输入电压uI的关系式；⑵当RF=100kΩ，R1=25KΩ，uI=1V 时，求输出电压uo，并说明输入级的解：⑴关系式：u0=-(RF/R1)×uI⑵u0=-(100/25)×1=-4V输入级为电压跟随器。
作用。
已知某门电路的输入A、B与输出F之间逻辑关系的真值表如下表所示。
A B F0 0 00 1 11 0 11 1 1⑴写出输出F与输入A、B的逻辑表达式；⑵若已知A、B的波形如下图所示，画出输出F的波形。
解：⑴逻辑表达式：BAF+=（或）⑵波形图：分析图示组合逻辑电路的逻辑功能：（1）由图写出输出F的逻辑式，并进行化简；（2）列出真值表；（3）分析电路的逻辑功能⑴逻辑式：BABABABABAABF+=+•+=•=)()(⑵真值表：A B F0 0 00 1 11 0 11 1 0⑶该电路为异或逻辑关系：BAF⊕=设图示电路中各触发器的初态Q0Q1Q2Q3=0001，已知CP脉冲，试列出各触发器Q的状态表，并画出波形图。
状态表：CP Q0 Q1 Q2 Q30 0 0 0 11 1 0 0 02 0 1 0 03 0 0 1 04 0 0 0 15 1 0 0 06 0 1 0 0波形图：放大器的主要技术指标有哪些？放大器的主要技术指标有：放大倍数、输入电阻、输出电阻。
利用二极管的单向导电性，可组成哪些应用电路？可组成整流、检波、限幅、钳位等电路。
电压串联负反馈，对电路的输入电阻有什么影响？对输出电阻有什么影响？提高输入电阻；降低输出电阻。
数字电子技术中，主要的逻辑关系有哪些？与、或、非、与非、（或非、与或非）、同或、异或。
组合逻辑电路与时序逻辑电路的主要区别是什么？组合逻辑电路在某一时刻的输出，只与该时刻的输入有关。
