电梯的机械装置及机械结构 程海洋

电梯的机械装置及机械结构浅析摘要：电梯早在20世纪初就已经引入国内，但由于当时我国经济水平较低，因此应用范围并不广泛。

而近年来随着建筑行业的不断发展，电梯已逐渐成为居民日常出行的重要工具。

笔者在文章中，主要对电梯进行了简单的概述，针对电梯的机械装置以及机械结构提出了一些看法，希望给业界的设计以及维修人员提供一些思考。

关键词：电梯；机械装置；机械结构内部机械装置与结构直接关系到电梯的运行效果，这两个课题长期以来都是业界关注的焦点。

尤其是我国作为世界第一大电梯保有量的国家，电梯的质量以及性能与人们日常生活息息相关。

然而电梯故障及事故在国内仍是屡见不鲜，一旦发生往往会造成严重的人员伤亡。

由此可见，对其机械装置与结构进行梳理，并为设计生产和运行维护打下坚实的基础就具有十分重要的现实意义了。

一、电梯概述（一）电梯的含义电梯的实质是一种建筑物内的运输设备，而根据其用途或者形式的不同也可以细分为多个类型。

而本文着重分析轿厢式电梯，这种在国内较为常见且故障危害较大的类型。

利用动力设备与滑轮原理，使轿厢能够在固定的轨道上实现匀速的升降。

而乘客则能通过控制系统完成导向，任意选择目的楼层方便自己的出行。

（二）电梯的类型一般来说，业界主要是按照运行速度对电梯归类，其中包括低速、快速、高速以及超高速四种。

而不同运行速度的电梯在性能上也有所差别，分别应用到不同的领域中。

比如低速电梯每秒速度尚不足一米，难以适应乘客的出行需求。

因此，这种类型的电梯主要承担货物的运载，设计过程中的额定负荷也就相对较高。

而快速电梯的速度则通常在每秒1-2米之间，这种电梯广泛地应用在住宅建筑中。

高速电梯的运行速度在每秒2-4米之间，这种类型由于速度较快通常在一些超高层建筑中安装以适应人流高峰的需求。

超高速电梯的速度最高可超过每秒4米，这种电梯大多只在写字楼与商场中小规模安装。

对电梯进行分类主要是为了区别使用范围，令电梯在运行过程中能够承担不同的工作，确保运输服务的快捷高效。

工业技术科技创新导报 Science and Technology Innovation Herald63目前，我国高层建筑的快速普及使得很多电梯装置受到了社会各界的关注，因此，对电梯的机械装置和机械结构进行分析研究，成为了很多城市建筑领域工作人员重点关注的问题，分析电梯的机械装置和机械结构，能够很大程度上增强电梯的运行质量。

1 电梯的机械装置1.1 限速器装置电梯的运行速度是影响电梯安全性的重要因素，因此，限速器装置是电梯当中较为重要的装置之一，如果电梯的实际运行速度超出规定范围，限速器装置则会启动限速系统[1]。

例如，当电梯的实际运行速度在规定速度的115％以上，限速器则会迅速开启危险防控系统，并在安全钳的辅助之下，对电梯当中的齿轮进行控制，依靠滑动摩擦力，对齿轮实施夹紧，使齿轮能够保证对电梯的轿厢进行锁紧。

要对现有的轿厢进行连杆机构的设置，使限速器装置可以及时发出指示信号，并对电梯控制系统当中的电路进行切断处理，使电路可以更好地进行安全钳的有效控制，提升轿厢管控质量。

另外，限速器装置的使用还配备了相关的安全复位系统，使得后续的轿厢运行可以在安全开关的控制下保持均匀的速度。

安全钳的控制时间较长，并且可以在人为因素的影响下进行操作[2]。

安全钳的安全性能防控机制较为健全，在安全钳并没有收到外部控制因素调节的情况下，电梯的轿厢不可以恢复使用，使电梯的安全防控机制可以在人为因素的操纵下进行安全保护。

1.2 缓冲器装置缓冲器的作用不仅能够在电梯的使用过程中进行实施，也能在电梯的安全防控领域起到一定的作用。

首先，如果电梯在运行的过程中出现防控机制失灵等问题，则要结合现阶段的缓冲器装置运行速度情况对轿厢实施控制，使轿厢不会在出现安全问题的状态下受到轿厢周边物质的影响。

另外，缓冲器装置还能对不可避免的轿厢安全事故实施控制，将损害降低到最小的程度[3]。

另外，缓冲器装置的使用不会影响到电梯轿厢的使用效率，当电梯可以在正常模式中运行的情况下，缓冲器装置不会对电梯轿厢构成安全威胁，当缓冲器装置只能根据弹簧的状况进行调节的过程中，缓冲器可以通过液压机制的应用实现电梯轿厢安全性的保证，使电梯能够在缓冲器的控制之下实现弹性性能的控制。

电梯的机械装置及机械结构摘要：电梯是现代高层建筑中的一项关键设备，直接关系到建筑物的安全。

随着现代社会建设技术的进步，电梯的设计技术也随之进步，新的电梯建造结构与机器运转的机制相互配合，确保了电梯的工作效率和工作的安全性。

本文对电梯机械装置的基本构成、现代电梯的机械装置和机械结构进行了深入的探讨，以实现电梯的应用技术在实践中的创新，为我国现代建筑施工建设的发展提供更有力的技术支撑。

关键词：电梯；机械装置；机械结构引言要建立一个健康的社会，必须要有社会、经济的进步。

一方面，在现代社会的发展中，建筑的规模在扩大，建筑的施工范围也在扩大，尤其是在房屋施工方面，更是朝着节约空间和更高水平的设计方向发展，这为现代建筑工程施工技术的创新提供了技术支持。

此外，住宅建设的升降机的设计，是现代建筑领域的技术代表，正确应用重力与平衡力之间的关系，逐步完善现代化的升降机设计体系，最后实现了现代建筑设计结构的综合性的均衡，促进了我国建筑建设工程的逐步优化。

一、电梯概况(一)对电梯概念的分析电梯分为狭义和广义两种，狭义的电梯是指在楼层和楼层之间进行人员和物资运送的机械。

广义的电梯是指以电为动力，从两个不同的位置在固定的轨道上同时运送人和物的电梯。

在更广泛的意义上，升降机还包含了自动走道和自动扶梯。

(二)简述电梯的种类电梯按其速度可分成四种。

一是慢速升降机，它的运行速度低于1 m/s，是一种慢速电梯，主要用来运送货物。

二是升降机的速度要快，每秒1-2米。

这种升降机通常在底层使用，主要用于运送乘客。

三是电梯速度快，每秒2-4米。

由于该升降机具有快速运行的特点，因此被广泛应用于高层建筑，如：高层写字楼，大型商场等。

四是每秒4米以上的高速升降机，多用于特定的楼层、特定的楼层，15-30层以上的升降机都可以使用，因为升降机的速度比普通升降机要快很多。

电梯的类型除了按电梯的速度划分以外，还可以按其用途划分，如：乘客电梯、施工电梯、旅游度假电梯、医疗电梯等。

电梯构造与原理
电梯是一种用于垂直运输人和物的设备。

它由许多部分组成，包括电动机、滑轮系统、钢缆、控制系统和安全装置。

其基本原理是利用电动机带动滑轮系统和钢缆运动，从而提供垂直运输功能。

电梯的主要构造由一个电动机和一组滑轮组成。

电动机通过电源提供动力，将其转换成机械能。

滑轮由一个轴承支撑，使其能够自由旋转，并支撑电梯中的钢缆。

钢缆是电梯的核心部件之一，它由高强度的钢丝组成，能够承受大量的重量和拉力。

钢缆通过滑轮系统将电梯与电动机连接起来，并传递力量和运动。

滑轮系统通常由多个滑轮组成，每个滑轮都有一个独立的轴承支撑。

这些滑轮被安装在电梯井内的导轨上，确保电梯垂直运动，并使滑轮能够顺畅地转动。

控制系统是电梯的关键部分，它通过接收来自外部按钮和传感器的信号，对电梯进行控制。

控制系统会根据乘客所需的楼层，自动打开和关闭电梯门，并相应地控制电梯的上下运动。

为了确保乘客的安全，电梯还配备了各种安全装置。

例如，安全钳能够紧急制动电梯，以防止失控并保护乘客的生命安全。

另外，还有上限和下限开关，可控制电梯的运行范围，以防止超出设计限制。

总之，电梯构造和原理复杂而精密，由多个部件协同工作实现垂直运输功能。

通过电动机、滑轮系统、钢缆、控制系统和安全装置的协调运动，电梯能够高效、安全地运输乘客和物品。

电梯的机械装置及机械结构技术摘要：在现代科学技术不断进步，人民生活水平不断提升的今天，电梯逐渐变成了一种在生产、生活中不可或缺的机电一体化装置。

电梯的机械式设备可以提高电梯的工作品质，因此需要更高效的机械式设备。

在这一点上，文章对电梯的机械机构和机械装置作了简要的介绍和分析，并对其进行了进一步的探讨。

只有对电梯进行了进一步的研究，它的结构特性才会变得更为完美，更为稳固，为人们的出行提供一个安全、舒适、快速的环境。

对电梯的设计与维修有一定的借鉴意义。

关键词：电梯；机械装置；机械结构；引言电梯作为一种机电一体化的特殊装置，其内部的力学与构造与其工作效率有着密切的联系，其品质与性能又与人民群众的生活密切相关。

因而，如何防止电梯的失效与意外，在国内仍然是一个热点问题，也是目前电梯行业所关心的问题。

熟悉电梯的构造及工作原理，保证电梯的正常运转。

一、电梯的基础理论（一）电梯的含义电梯从本质上讲是一种在建筑内使用的交通工具，根据其使用目的和结构可以划分成很多种。

电梯有数十种，按照分类方法，电梯的种类也各不相同。

1.按用途：可分为旅客电梯，载货电梯，医疗电梯，杂物电梯，观光电梯，汽车电梯，船舶电梯，建筑电梯，以及一些特殊用途的电梯。

2.按传动形式：有交流电梯，直流电梯，液压电梯，齿轮齿条电梯，螺旋电梯等。

3.按速度划分：有慢梯、中速梯、高速梯、特高速梯四种类型。

4.按是否有驾驶员进行划分：有驾驶员电梯和无驾驶员电梯。

5.按控制方式分：有手动开关控制，按钮控制，信号控制，集选控制，并联控制，群控制。

文章着重对我国比较常用的旅客电梯进行了研究，指出了其存在的问题和存在的主要原因。

采用传动机构及皮带轮的工作原理，实现了对固定轨道的升降。

旅客只需按下按钮，即可进行导航，并可自行选择到达的楼层，便于旅客乘车。

6.本公司之电梯，按其运转速率分为：慢速电梯、高速电梯、超高速电梯。

随着电梯的转速而变化，其工作特性也随之变化，适用范围也各不相同。

浅议电梯的机械装置及机械结构作者：蔡萍萍来源：《城市建设理论研究》2013年第23期【摘要】随着经济的的快速飞跃，使得电梯在人们生活中的地位越来越重要，本文从电梯的基本结构、电梯的机械装置对电梯的机械装置及机械结构进行了分析。

【关键词】电梯；机械装置；机械结构中图分类号： TU857 文献标识码： A 文章编号：一、前言由于经济的不断发展和建筑行业的兴起，人们对居住环境的需求日益提高，也使高层建筑不断增加，电梯正在蔓延在许多高层建筑当中。

为了上下的方便，高层建筑垂直运输设备安装是至关重要的。

二、电梯的机械结构电梯是机与电紧密结合的复杂产品，是垂直交通运输工具中使用最普遍的一种电梯，其基本组成包括机械部份和电气部份，结构包括四大空间（机房部分、井道和底坑部分、围壁部分和层站部分）和八大系统（曳引系统、导向系统、门系统、轿厢、重量平衡系统、电力拖动系统、电气控制系统、安全保护系统）组成。

1.机房部分机房用来安装曳引机、电控屏、限速器等。

机房可以设置在井道顶部，也可设置在井道底部。

当机房设于井道底部时，即为曳引机下置式曳引方式。

这种方式结构复杂，建筑物承重大，对井道尺寸要求大，只有在机房无法顶置时才使用。

对于绝大多数电梯，椭均设于井道顶部。

机房必须有足够的面积，高度、承重能力及良好的通风条件。

;组成：总电源控制盒、控制柜、曳引机、导向轮、限速器。

2．井道及底坑部分;井道由围壁、顶板及底坑围成一个在纳电梯轿厢和对重的有限空间。

为了出人，在每个层站开有入口。

井道的底坑深入地面，用于安装缓冲器、限速器、钢丝绳涨紧装置等。

由于深人了地面，因此要求防水，最好有排水设施。

;组成：导轨、导轨支架、对重、缓冲器、限速器张紧装置、补偿链、随行电缆、底坑、井道照明。

;3．;围壁部分;围壁的作用是将电梯与外界分隔开，当导轨架直接安装在围壁上时，它还应承受费切力。

围壁的结构分为封闭式和空格式。

4．层站部分;层站是各楼层中，电梯停靠的地点。

电梯机械构造及机械安全装置的探讨发布时间：2021-07-26T10:22:15.147Z 来源：《科学与技术》2021年9期作者：陈秋果[导读] 随着现代社会和经济的发展，住宅以及商业建筑中的电梯设备成为不可或缺的基础设施陈秋果武汉地铁运营有限公司，湖北省武汉市430000摘要：随着现代社会和经济的发展，住宅以及商业建筑中的电梯设备成为不可或缺的基础设施。

当前的电梯机械结构中大部分采用的都是机电一体化的设备形式，具有较高的技术含量，但是在机械构造以及安全保护方面的原理并没有太多的改变。

本文主要对电梯机械构造以及机械安全装置进行分析。

关键词：电梯机械构造；机械安全装置；技术电梯机械构造中包含的系统比较多，包括轿厢、导向、曳引等系统，同时也包括机械保护装置。

通过这些结构的构建有利于保证电梯工程的开展，提升电梯的使用管理效率。

随着电梯机械构造的改革和发展，当前在机械构造以及操作等方面更先进、更完善，取得的效果更好。

接下来将对当前电梯机械构造以及机械安装装置进行分析。

一、电梯的机械构造分析（一）电梯的曳引系统电梯曳引系统的主要作用是对动力的传递，使电梯可以完成上下传动的作用。

在曳引系统中的构件中包含的结构部件比较多，包括曳引绳、曳引机以及导向轮等。

其中在这些构件中曳引机是最主要的能源系统和机械，通过曳引机的操作驱动电梯轿厢的运动。

曳引机的构造复杂，其中包括电动机、减速箱、制动器以及底座等。

在常用的曳引机中可以分为两种形式分别为有齿轮的曳引机以及无齿轮的曳引机。

其中有齿轮曳引机中设置了减速箱，在运行中需要使用减速箱，传导效率比较低，平稳性不强，噪声比较大[1]。

而无齿轮曳引机是依靠电动机进行动力输出，在传动效率、平稳性等方面都比较高，同时产生的噪声比较小。

（二）电梯的导向系统电梯的导向系统中包括导轨架、导轨等构件组成，能够保证重和轿厢运动的稳定性，减少运动中的振动，一旦轿厢出现坠落或者超速运行时能够将轿厢直接卡死，有效预防安全事故的发生。

探究电梯的机械装置及机械结构摘要：在现代化的高楼中，升降机是一个重要的设计环节，它对大楼的安全性有很大的影响。

伴随着现代社会的建筑施工技术的不断提高，电梯的设计技术也在不断地提高，新型电梯施工结构与机械运行的机构的协同工作，保证电梯的工作效率和工作的安全。

本文对电梯机械装置的基本构成、现代电梯的机械装置和机械结构展开了深入的探讨，以使电梯的应用技术在实践中得以进行创新，为我国现代建筑施工建设的发展提供更加有力的技术支撑。

关键词：电梯；机械装置；机械结构；分析引言社会和经济的发展，是一个健全的社会的必然保证。

一方面，当今的社会发展，随着建筑的不断扩张，建筑的建造也在不断地拓展，特别是在住宅建造上，更是朝着节约空间、更高层次的设计发展，这为现代化的建筑工程建造技术的革新提供了技术支撑。

另外，作为现代建筑领域中的技术典型，住房建造的升降机的设计，对重力与平衡力之间的关系进行正确的运用，并对现代化的升降机设计体系进行逐渐的改进，最终实现了现代建筑设计结构的综合性的均衡，推动了我国建筑施工工程的逐渐优化。

一、对电梯机械结构设计的分析必要性升降机的机构设计，是升降机和建筑物之间相互配合的重要表现，从而达到使升降机使用的安全性得到保证的目的；通过对电梯机械装置和电梯结构的研究，能够将电梯运行的受力控制在一个合理的范围内，从而保证了电梯使用的安全性。

随着现代高层建筑的不断增多，对电梯的日常运行进行了理性的分析，并在实际应用过程中得到了对电梯设计技术的综合改进，并与基本结构相结合展开了全面的探讨，这是一条能够推动我国建筑工程电梯设计逐渐完善和扩展的途径。

二、电梯机械装置基本构成分析（一）限速控制装置电梯机械装置是电梯安全性控制的重要组成部分，限速控制是在电梯运行系统的基础之上，添加了与之对应的电梯速率控制系统。

假定电梯的运转速率是120m/s，限速器对电梯运转的速率最大上限设置为120m/s，当电梯运转状态的速度超过了这一数值时，限速系统的安全警报灯将给予安全警报，从而实现对电梯运转的安全问题的控制。

电梯的机械装置及机械结构作者：刘立斌来源：《城市建设理论研究》2013年第24期摘要：随着高层建筑的进一步增多，电梯也开始频繁出现在我国的各大商场及居民建筑物中，电梯为人们的生产及生活活动带来了方便与快捷的同时，所出现的安全事故等问题也为人们的正常生活秩序造成了严重的影响。

关键词：电梯；机械装置；机械结构中途分类号：TD403文献标识码：A文章编号：引言电梯给人们的生活带来了方便和快捷，但是，当电梯出现故障的同时也给人们带了不便甚至危害到了人们的生命安全。

因此，应对电梯结构进行进一步的研究和完善。

一、电梯的概念及分类;1、电梯的概念;虽然电梯十分普及，多数人也都使用过电梯，但是人们对于电梯的理解却仅仅局限于狭义的概念方面，所谓狭义的电梯指的是对规定楼层进行服务的，具有轿厢等垂直或是倾斜的升降设备，不包括自动人行道以及自动扶梯等等。

对于广义的电梯而言，其主要指的是具有动力驱动的，可沿着刚性导轨进行运行的箱体或是沿着固定的线路进行运行的梯级、踏步等等，可对人或货物进行升降或平行运送的机电设备。

其既包括普通意义上的载人或载货电梯，也包括自动扶梯以及自动人行道等等。

;2、电梯的分类;2.1 按其运行速度快慢来分，可将电梯分为四大类：低速、快速、高速以及超高速四类电梯。

对于低速电梯而言，其主要指的是运行速度小1m/s的电梯，多数货梯的运行速度均在此速度区间内；快速电梯指的是运行速度在1m/s-2m/s之间的电梯，通常而言，15层以内的多层客梯以及住宅电梯的运行速度均在此区间内；高速电梯主要指的是运行速度在2m/s-4m/s之间的电梯，高层写字楼中常为此种类型的电梯；而超高速电梯的运行速度超过4m/s，主要用于分区进行控制的高层大厦中。

;2.2 根据电梯使用用途的不同，可将其分为乘客、载货、医用、杂物、观光、车辆以及船舶等多种类型的电梯，除了常用电梯以外，还有不少种类较为特殊的电梯，例如，建筑施工电梯、斜行电梯以及立体停车场用电梯等等。

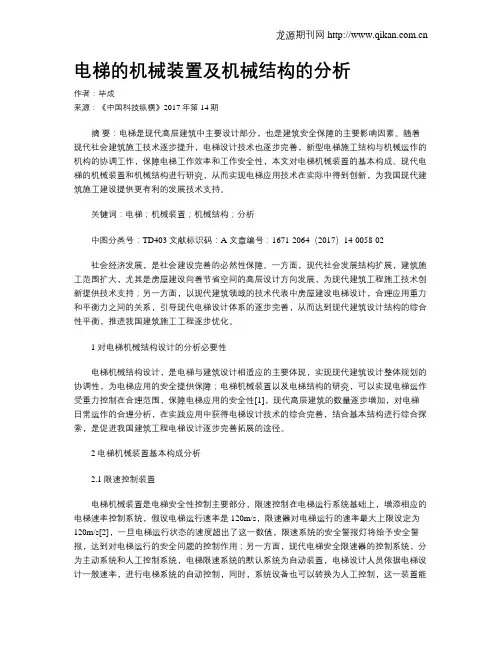

电梯的机械装置及机械结构的分析作者：毕成来源：《中国科技纵横》2017年第14期摘要：电梯是现代高层建筑中主要设计部分，也是建筑安全保障的主要影响因素。

随着现代社会建筑施工技术逐步提升，电梯设计技术也逐步完善，新型电梯施工结构与机械运作的机构的协调工作，保障电梯工作效率和工作安全性，本文对电梯机械装置的基本构成、现代电梯的机械装置和机械结构进行研究，从而实现电梯应用技术在实际中得到创新，为我国现代建筑施工建设提供更有利的发展技术支持。

关键词：电梯；机械装置；机械结构；分析中图分类号：TD403 文献标识码：A 文章编号：1671-2064（2017）14-0058-02社会经济发展，是社会建设完善的必然性保障。

一方面，现代社会发展结构扩展，建筑施工范围扩大，尤其是房屋建设向着节省空间的高层设计方向发展，为现代建筑工程施工技术创新提供技术支持；另一方面，以现代建筑领域的技术代表中房屋建设电梯设计，合理应用重力和平衡力之间的关系，引导现代电梯设计体系的逐步完善，从而达到现代建筑设计结构的综合性平衡，推进我国建筑施工工程逐步优化。

1 对电梯机械结构设计的分析必要性电梯机械结构设计，是电梯与建筑设计相适应的主要体现，实现现代建筑设计整体规划的协调性，为电梯应用的安全提供保障；电梯机械装置以及电梯结构的研究，可以实现电梯运作受重力控制在合理范围，保障电梯应用的安全性[1]，现代高层建筑的数量逐步增加，对电梯日常运作的合理分析，在实践应用中获得电梯设计技术的综合完善，结合基本结构进行综合探索，是促进我国建筑工程电梯设计逐步完善拓展的途径。

2 电梯机械装置基本构成分析2.1 限速控制装置电梯机械装置是电梯安全性控制主要部分，限速控制在电梯运行系统基础上，增添相应的电梯速率控制系统，假设电梯运行速率是120m/s，限速器对电梯运行的速率最大上限设定为120m/s[2]，一旦电梯运行状态的速度超出了这一数值，限速系统的安全警报灯将给予安全警报，达到对电梯运行的安全问题的控制作用；另一方面，现代电梯安全限速器的控制系统，分为主动系统和人工控制系统，电梯限速系统的默认系统为自动装置，电梯设计人员依据电梯设计一般速率，进行电梯系统的自动控制，同时，系统设备也可以转换为人工控制，这一装置能够及时应对电梯运行出现故障的情况，电梯内的乘客进行电梯运行的速率控制，实现电梯故障状态中安全的降落，最大限度的保障了电梯运行的安全性。
