第一章制图基本知识教学目的：通过本章的学习培养学生认真、细致的工作作风，使所绘图样做到作图准确、图线分明、字体工整、符合标准。
教学要点：教师示范对学生的影响很大，示范时应力求做到方法正确和熟练。

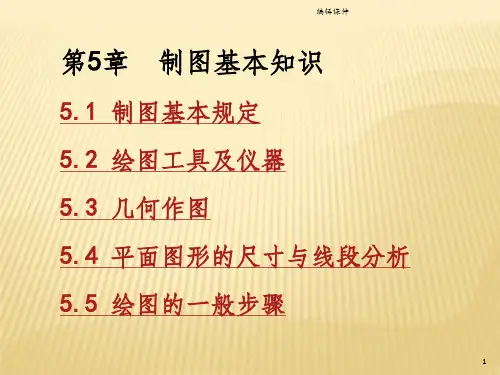

重点：《建筑制图》中有关规定难点：几何图形的作图方法和连接关键：绘图工具和仪器的正确使用和绘图方法教学过程或内容:一．制图的基本规定二．制图工具及仪器三．几何作图四．平面图形尺寸分析五．绘图的一般步骤通过本章的学习掌握常用绘图工具和仪器的正确使用方法，熟练掌握《建筑制图》国家标准中有关图纸幅面、比例、图线、的规定及尺寸注法等基本规定。
§1-1制图的基本规定工程图样是工程界的技术语言。
为了统一图样画法，提高生产效率，便于技术交流。
就必须在图的格式、内容和表达方法等各方面有统一的标准，如果没有统一严格的规则，图样就会失去它的作用，因此严格的遵守标准绘图是非常必要的。
本节主要介绍2001年中华人民共和国建设部颁发的《房屋建筑制图统一标准》（GB/T50001—2001）和《建筑制图标准》（GB/T50104-2001），内容包括图幅比例、图线、字体、尺寸标注。
1.1 图幅1.图纸幅面尺寸为了合理使用图纸和便于管理装订，国标对绘制工程图样的图纸幅面作了规定。
图纸基本幅面尺寸见。
图纸幅面和图框尺寸如不需装订边，则图幅边线的间隔取e值。
从上图中看出，各号基本幅面的尺寸关系是：沿上一号幅面的长边对裁，即为次一号幅面的大小。
必要时可选用加长幅面，短边一般不应加长，长边可加长。
加长幅面的尺寸是由基本幅面的短边成整数倍增加后得出的（如A3×3的幅面尺寸是A3幅面的长边尺寸420和3倍的短边尺寸891）。
1.2 图线国标对图线的规定包括两个方面，即线宽和线型。
1．线宽国标规定了三种线宽：粗线（b）、中线（0.5b）、细线（0.25b），其中b为线宽的代号。
线宽b 的系列为0.18、0.25、0.35、0.5、0.7、1.0、1.4、2.0。
一般情况下，同一张图纸内相同比例的各图样，应选用相同的线宽组合。
2．线型国标列有不同粗细的实线、虚线、单点长画线、双点长画线以及折断线、波浪线等式样，供建筑工程各专业选用。
1.3 字体在工程图上除了画出物体的图形及其他必要的符号外，还需要用文字及数字加以说明和注解，这样才能使工程图在生产中起到应有作用。
1．汉字汉字应书写成长仿宋体字，并必须遵守国务院公布的《汉字简化方案》和有关规定。
汉字的字高用字号来表示，如7号字就是字高7mm。
汉字的高度不应小于3.5mm，其字宽一般为7/10H。
2 . 字母、数字拉丁字母，阿拉伯数字和罗马数字根据需要可以写成直体或斜体。
斜体字其斜度应从字的底线逆时针向上倾斜75º。
1.4 比例图样上工程建筑物直线的尺寸与实际建筑物相应方向的直线尺寸的比，就是工程图样上所应用的比例。
例如，一个房屋的长度是55米，而在图纸上它相应的长度只画出0.55米，那么它的比例就是：的间距宜为7—10mm，最里一道不宜小于10mm。
⑵尺寸界线尺寸界线应用细实线绘制，一般应与被注长度垂直，其一端应离开图样轮廓线不小于2mm，另一端宜超出尺寸线2—3mm。
图样轮廓线可用作尺寸界线。
⑶尺寸起止符号尺寸起止符号一般用中粗斜短线绘制，其倾斜方向应与尺寸界线顺时针旋转45°角，长度宜为2—3mm。
半径、直径、角度与弧长的尺寸起止符号，宜用箭头表示。
⑷尺寸数字尺寸数字一律用阿拉伯数字书写，长度单位规定为毫米（即mm，省略不写）。
尺寸数值是物体的实际数值，与画图比例无关。
尺寸数字注写原则：1）水平方向的尺寸数字，宜注写在尺寸线上方中部。
2）垂直方向的尺寸数字，宜注写在左方中部。
3）非水平、非垂直方向的尺寸数字，接近于水平方向按水平方向的尺寸数字注写，接近于垂直几何作图：用作图工具（三角板、圆规）作出特定图形的作图方法。
介绍几种基本作图方法1.几种简单的作图方法过一点作已知直线的平行线或垂线过任意不共线的三点作圆将直线五等分将两条平行线之间的间距三等分2.圆的五等分3.圆的六等分4.椭圆的做法（四心法、同心圆法）――介绍四心法，自学同心圆法5.圆弧连接（实质是相切连接，作图有个步骤：（1）找圆心（2）找切点（3）作连接弧圆弧连接有三种情况：（1）圆弧连接两已知直线（2）圆弧连接两已知圆弧，有和两已知圆弧都相外切、都内切、还有和一个相内切，与另一个相外切三种情况。
（3）圆弧连接一已知直线和一已知圆弧。
6、斜度和锥度 （1）、概念斜度是指一直线（或平面）对另一直线（或平面）的倾斜程度。
它的特点是单向分布。
锥度是指正圆锥底圆直径与其高度之比，或正圆台的两底圆直径差与其高度之比。
它的特点是双向分布。
（2）、计算斜度：高度差与长度之比 斜度＝H/L ＝1∶n锥度：直径差与长度之比 锥度＝D/L ＝D —d/l ＝1∶n注意：计算时，均把比例前项化为1，在图中以1∶n 的形式标注。
（3）、画法以图为例讲解。
7、平面图形分析绘制平面图形的作图步骤：（1）图形分析：包括尺寸分析和线段分析。
尺寸分析：尺寸按作用可分为三类，即尺寸基准——是指标注尺寸的起点。
（常选择较长轮廓线、轴线、对称的中心线作为尺寸基准。
一般一个平面图形至少有两个方向上的尺寸基准。
）定形尺寸——确定形状大水的尺寸。
定位尺寸——确定相对位置的尺寸。
线段分析：按线段定位尺寸是否齐全可分为三种：即已知线段——已知定形尺寸和两个定位尺寸的线段；中间线段——已知定形尺寸和一个定位尺寸的线段；连接线段——已知定形尺寸，不知定位尺寸的线段。
（2）绘制平面图形：A 、确定作图比例，选择适当图纸幅面。
B 、画作图基准线。
C 、画已知线段。
D 、画中间线段。
E 、画连接线段。
E 、最后检查图线，擦去多余图线，描深需要的轮廓线。
8、小结1、线段的等分法（推画平行线法）和圆周的等分法。
2、斜度和锥度的画法。
注意斜度和锥度符号的方向性。
3、圆弧连接和平面图形画法。
注意作图的步骤。
课后练习一、 填空题1、GB/T50001——2001为国标编号之一，其中GB 表示是（ ），T 是（ ），50001是编号，2001是（ ）。
2、图纸的基本幅面有（ ）种，其中代号为（ ）的图纸幅面最大，面积约为（ ）。
基本幅面图纸的长：宽＝（ ）：（ ）。
当基本幅面不能满足需要时，可用加长幅面，加长图纸幅面一般沿（ ）加长。
3、图框是指图纸上限定绘图区域的线框，在图纸上必须用（ ）线画出图框。
图框有两种格式：（ ）和（ ）。
同一产品中所有图样均应采用同一种格式。
留装订边的图纸，其装订边宽度一律为（ ）mm 。
4、图样及技术文件中的比例是指（ ）与（ ）相应要素的线性尺寸之比。
比例分为（ ）、（ ）和（ ）三种。
5、图样上书写字体必须做到：（ ）、（ ）、（ ）、（ ）等16个字要求。
其中汉字字体应写成（ ）；对字母和数字可写成斜体和（ ）。
6、粗实线用作（ ）和（ ）。
尺寸线和尺寸界线用（ ）线。
7、除非另有规定，两条平行线之间的最小间隙不得小于（ ）。
8、当两种或两种以上图线重叠时，就按以下顺序优先画出所需的图线：（ ）。
9、在图样上，图形只表示物体的（ ），物体的大小及各部分相互位置关系，则需要用（ ）来确定。
10、图样中的尺寸，以（ ）为单位时，不需要标注计量单位的符号或名称。
11、一个标注完整的尺寸就标注出（ ）、（ ）和（ ）。
（ ）表示的大小，（ ）表示尺寸的方向，（）表示尺寸的范围。
12、线性尺寸的数字一般应注写在尺寸线的（），也允许注写在尺寸线的（）。
二、判断题（）1、比例一般应标注在标题栏中的比例栏内，所以，每张图纸所用的比例只有一种。
（）2、同产品中所有图样均应采用同一种图框格式。
（）3、图样中的字母和数字写成斜体时，字头应向右倾斜，与水平基准线成75°。
（）4、对称中心线用粗点画线绘制。
（）5、虚线以及各种点画线相交时应恰当地相交于线段处，而不应相交于点或间隔。
（）6、机件的真实大小应以图样上所注的尺寸数值为依据，同时还与图形的大小及绘图的准确度有关。
（）7、机件的每一尺寸在一组视图中应多次标出，以便能迅速读图。
（）8、尺寸线可以用其它图线来代替，但尺寸界线不允许用其它图线代替。
（）9、尺寸线水平的尺寸数字一般应注写在尺寸线的上方。
三、选择题1、下列比例中是标准系列中的放大比例的是（）A、1：2 B、1：5 C、5：1 D、1：12、在图样中，虚线用来表示（）A、可见轮廓线B、可见过渡线C、中心线D、不可见轮廓线3、标注尺寸时，尺寸界线用选用（）A、粗实线B、细实线C、虚线D、细点画线四、完成下列图形的尺寸标注。
五、修改图中标注错误的尺寸。
1、右图中尺寸标注有错误，请在左图上正确标注尺寸。
4. 上图中尺寸标注有错误，请在下图上正确标注尺寸。
六、在下面空白处画一椭圆（长轴为60毫米，短轴为40毫米）七、在下列空白处抄画下图（比例 1：1）。
