《汽车动力总成悬置系统振动分析及优化设计》篇一一、引言随着汽车工业的快速发展，汽车动力总成悬置系统的性能已成为评价汽车舒适性和稳定性的重要指标。
动力总成悬置系统作为汽车的重要组成部分，其振动问题直接影响着汽车的乘坐舒适性和行驶安全性。
因此，对汽车动力总成悬置系统进行振动分析，并在此基础上进行优化设计，对于提高汽车的整体性能具有重要意义。
本文旨在分析汽车动力总成悬置系统的振动特性，并提出相应的优化设计方案。
二、汽车动力总成悬置系统概述汽车动力总成悬置系统是连接发动机、变速器等动力总成部件与车身的重要装置，其主要作用是减少动力总成传递到车身的振动和噪声，保证汽车行驶的平稳性和舒适性。
该系统通常由发动机悬置、变速器悬置等组成，其性能的优劣直接影响到汽车的乘坐舒适性和行驶安全性。
三、汽车动力总成悬置系统振动分析（一）振动产生原因汽车动力总成悬置系统的振动主要来源于发动机的运转和道路的不平度等因素。
发动机的运转会产生周期性激励力，导致动力总成产生振动；而道路的不平度则会使汽车产生颠簸，进一步加剧动力总成的振动。
这些振动会通过悬置系统传递到车身，影响汽车的乘坐舒适性和行驶安全性。
（二）振动分析方法针对汽车动力总成悬置系统的振动问题，常用的分析方法包括理论分析、仿真分析和实车测试等。
理论分析主要是通过建立数学模型，对系统的振动特性进行预测和分析；仿真分析则是利用计算机软件对系统进行模拟分析，预测系统的振动特性；实车测试则是通过在实际道路上进行测试，获取系统的振动数据，为优化设计提供依据。
四、汽车动力总成悬置系统优化设计（一）设计目标汽车动力总成悬置系统的优化设计旨在提高系统的减振性能和隔噪性能，保证汽车行驶的平稳性和舒适性。
具体目标包括降低动力总成的振动和噪声传递到车身的幅度，提高乘坐舒适性；减少发动机运转对汽车行驶稳定性的影响，提高行驶安全性。
（二）优化设计方案针对汽车动力总成悬置系统的振动问题，可以采取以下优化设计方案：1. 改进悬置结构设计。
二自由度汽车悬架的动态特性分析二自由度汽车悬架是一种常见的悬架系统，它模拟了汽车车轮和车身之间的相互作用。
在汽车行驶过程中，悬架系统直接影响着车辆的行驶稳定性和舒适性。
因此，对于二自由度汽车悬架的动态特性进行分析至关重要。
本文将从模型建立、阻尼特性、振动特性等方面对二自由度汽车悬架的动态特性进行详细分析。
首先，我们需要建立二自由度汽车悬架的模型。
该模型可以简化为两个弹簧-阻尼器-质量系统，其中一个质量代表车轮和悬架系统，另一个质量代表车身。
弹簧和阻尼器的刚度和阻尼常数分别表示悬架系统的刚度和阻尼特性。
通过建立二自由度悬架模型，我们可以研究车轮和车身之间的相对运动以及受力情况。
其次，阻尼特性是影响汽车悬架动态特性的重要因素之一、阻尼器的阻尼特性可以影响到悬架系统对车辆振动的控制能力。
当阻尼器的阻尼系数过小时，会导致车辆在行驶过程中出现过度的振动，降低行驶的稳定性和舒适性。
而当阻尼系数过大时，会导致车辆的悬架系统过于僵硬，无法有效地吸收路面的颠簸，同样会对车辆的行驶稳定性和舒适性产生不利影响。
因此，需要通过合理选择阻尼系数，以实现良好的悬架控制效果。
接下来，振动特性是分析二自由度汽车悬架动态特性的另一个重要方面。
振动特性包括悬架系统的自然频率以及临界阻尼比等。
自然频率是指悬架系统在没有外力的情况下，自发振动的频率。
自然频率的高低直接影响着汽车悬架的舒适性和行驶稳定性，因此需要通过合理设计悬架系统的刚度和质量分布来调节自然频率。
临界阻尼比是指悬架系统在达到临界阻尼时，振动最为衰减的比率。
通过调节阻尼系数可以使悬架系统的阻尼比接近临界值，以实现良好的振动衰减效果。
此外，还可以通过模拟与仿真方法来进一步分析二自由度汽车悬架的动态特性。
通过使用计算机软件，可以对悬架系统在不同路况下的响应进行模拟，并对其动态特性进行分析。
通过模拟与仿真方法可以更加直观地观察到悬架系统的振动情况，同时还可以通过参数调节来优化悬架系统的动态特性。
车辆悬架系统振动研究概述关键词：振动悬架摘要：本文简单介绍了车辆振动的相关知识，对其做了简明的分析，由于篇幅有限故只重点介绍了与车辆悬架相关的知识。
根据不同结构悬架的特点，分别介绍与其相关的振动研究内容和成果。
引言悬架系统是提高车辆平顺性(乘座舒适性)和安全性(操纵稳定性)、减少动载荷引起零部件损坏的关键,。
自70年代以来,工业发达国家开始研究基于振动主动控制的主动/半主动悬架系统。
引入主动控制技术后的悬架是一类复杂的非线性机、电、液动力系统,其研究进展和开发应用与机械动力学、流体传动与控制、测控技术、计算机技术、电子技术、材料科学等多个学科的发展紧密相关。
为此，关于车辆悬架系统振动的研究比较困难，但是其又具有十分重要的实际意义。
一、车辆悬架系统简介悬架系统的作用主要是连接车桥和车架,传递二者之间的作用力和力矩以及抑制并减少由于路面不平而引起的振动,保持车身和车轮之间正确的运动关系,保证汽车的行驶平顺性和操纵稳定性。
悬架系统一般由弹性元件、减振器和导向装置等组成。
其中,弹性元件的作用是承受和传递垂直载荷,缓冲并抑制不平路面所引起的冲击。
按弹性元件分类包括钢板弹簧悬架、螺旋弹簧悬架、扭杆弹簧悬架以及气体弹簧悬架。
钢板弹簧是1根由若干片等宽但不等长的合金弹簧片组合而成的近似等强度的弹性梁,多数情况下由多片弹簧组成。
多片式钢板弹簧可以同时起到缓冲、减振、导向和传力的作用,可以不装减振器而用于货车后悬架。
螺旋弹簧用弹簧钢棒料卷制而成,常用于各种独立悬架。
其特点是没有减振和导向功能,只能承受垂直载荷。
扭杆弹簧本身是1根由弹簧钢制成的杆,一端固定在车架上,另一端固定在悬架的摆臂上。
气体弹簧是在1个密封的容器中冲入压缩气体,利用气体可压缩性实现弹簧的作用。
气体弹簧具有理想的变刚度特性。
气体弹簧有空气弹簧和油气弹簧2种。
根据振动控制类型的不同，悬架系统又可以分为被动悬架、半主动悬架和主动悬架。
被动悬架系统参数是基于某种特定路况的优化设计，而车辆在行驶过程中，它的行驶速度、路面的输入以及载荷都会随时间发生复杂的改变，此时系统参数不能随外部环境变化，所以悬架系统便不再为最优肉。
汽车悬挂系统的振动模态分析一、问题描述一个简单的汽车系统如图1所示，若将其处理成平面系统，可以由车身(梁)、承重、前后支撑组成，汽车悬架振动系统可以简化地看作由以下两个主要运动组成：运动体系在垂直方向的线性运动以及车身质量块的旋转运动，对该系统进行模态分析。
模型中的各项参数如表 1 所示，为与文献结果进行比较，这里采用英制单位。
表1 汽车悬架振动模型的参数 材料参数几何参数 弹性模量psf E 9104⨯=加速度2sec /2.32ft g =质心的前距离ft l 5.41= 车身重量lb W 3220=车身质量ft lb g W m /sec 100/2⋅==质心的后距离ft l 5.52= 前悬架支撑弹簧系数ft lb k /24001=后悬架支撑弹簧系数ft lb k /26002=质量分布的回转半径ft r 4=（a ）问题描述 （b ）有限元分析模型图1 汽车悬架振动系统模型二、有限元建模1、模型分析计算模型如图1(b)所示。
这里将车身简化为梁，仅起到连接作用，这里设定不考虑梁的质量对振动性能的影响，因此需将密度设定为零即可，但在建模时需要输入梁的各种参数(包括材料以及几何参数)，实际上，可以将车身梁的弹性效果通过质量块的垂直运动及旋转运动来等效，质量块的转动惯性矩为2r m I zz ⋅=，r 取为 4ft ，经计算ft lb I zz ⋅⋅=2sec 1600。
可以看出所采用的平面简化模型仅有两个自由度(梁单元由于取密度为零，将仅起连接作用)。
采用 2D 的计算模型，使用梁单元 2-D Elastic Beam Elements (BEAM3)来等效车身，使用弹簧单元Spring-Damper Elements (COMBIN14)来等效车体的前后悬架支撑，使用质量块单元Structural Mass Element (MASS21)来等效车身质量。
2、建模的要点1) 首先定义分析类型并选取三种单元，输入实常数；2) 建立对应几何模型，并赋予各单元类型对应各参数值 ；3) 在后处理中，用命令<*GET >来提取其计算分析结果(频率)；4) 通过命令<*GET >来提取模态的频率值。
《汽车动力总成悬置系统振动分析及优化设计》篇一一、引言随着汽车工业的飞速发展，消费者对汽车的性能和舒适性要求日益提高。
汽车动力总成悬置系统作为汽车的重要组成部分，其性能的优劣直接影响到整车的振动噪声水平以及乘坐舒适性。
因此，对汽车动力总成悬置系统的振动进行分析，并进行优化设计，对于提高汽车的整体性能具有重要意义。
本文将针对汽车动力总成悬置系统的振动进行分析，并提出相应的优化设计方案。
二、汽车动力总成悬置系统概述汽车动力总成悬置系统是指将发动机、变速器等动力总成与车身进行连接的装置，其作用是减小动力总成产生的振动和噪声对整车的影响。
该系统主要由橡胶支座、液压支座、金属支座等组成，通过这些支座将动力总成的振动和冲击传递给车身，并起到减振、降噪的作用。
三、汽车动力总成悬置系统振动分析1. 振动产生原因汽车动力总成悬置系统振动的主要原因是发动机工作时产生的激励力，包括往复运动产生的惯性力和旋转运动产生的扭矩。
此外，路面不平、轮胎非线性等因素也会对系统产生一定的振动影响。
2. 振动传递路径动力总成的振动通过悬置系统传递到车身，再传递到车内乘客。
传递路径主要包括橡胶支座、液压支座等部件的弹性变形以及金属支座的刚度传递。
3. 振动分析方法针对汽车动力总成悬置系统的振动分析，可采用实验分析和数值分析两种方法。
实验分析主要通过实车测试和台架试验获取数据；数值分析则通过建立动力学模型，运用有限元等方法进行仿真分析。
四、汽车动力总成悬置系统优化设计1. 设计目标汽车动力总成悬置系统优化设计的目标是在保证动力总成正常工作的前提下，降低整车的振动噪声水平，提高乘坐舒适性。
同时，还需考虑系统的耐久性、可靠性以及制造成本等因素。
2. 优化设计方案（1）材料选择：选用高弹性、高阻尼的材料制作橡胶支座，以提高系统的减振性能。
同时，根据实际需要，可考虑在部分支座中加入液压减振元件，进一步提高减振效果。
（2）结构优化：对悬置系统的结构进行优化设计，如调整支座的布置位置、改变支座的刚度等，以改变振动的传递路径和传递速度，从而达到降低整车振动噪声的目的。
一、实验目的1. 了解汽车悬架系统的基本组成和工作原理。
2. 掌握汽车悬架系统震动实验的基本方法和步骤。
3. 分析不同路面条件下汽车悬架系统的震动特性。
4. 评估悬架系统减震性能对汽车舒适性和稳定性的影响。
二、实验原理汽车悬架系统是连接车身和车轮的部件，其主要功能是传递和缓冲来自路面的冲击，保持车轮与地面的良好接触，提高汽车的行驶稳定性、舒适性和安全性。
悬架系统由弹性元件、导向机构和减震器组成。
本实验通过在不同路面条件下对汽车悬架系统进行震动实验，分析其震动特性。
三、实验设备1. 汽车一辆2. 震动传感器3. 数据采集器4. 激励器5. 路面模拟器6. 悬架系统参数测试仪7. 计算机8. 相关软件（如ADAMS、MATLAB等）四、实验步骤1. 实验准备（1）将汽车停放在水平路面上，确保车身平稳。
（2）连接振动传感器，将传感器安装在汽车悬架系统上。
（3）将数据采集器与计算机连接，并打开相关软件。
（4）设置实验参数，如采样频率、路面模拟条件等。
2. 实验实施（1）启动激励器，模拟不同路面条件（如平坦路面、坑洼路面、波浪路面等）。
（2）启动数据采集器，记录汽车悬架系统的震动数据。
（3）重复上述步骤，进行多次实验，以确保数据的准确性。
3. 数据处理与分析（1）将采集到的数据导入计算机，进行滤波、降噪等处理。
（2）根据实验数据，分析不同路面条件下汽车悬架系统的震动特性。
（3）评估悬架系统减震性能对汽车舒适性和稳定性的影响。
五、实验结果与分析1. 不同路面条件下汽车悬架系统的震动特性（1）平坦路面：汽车悬架系统震动较小，减震性能较好。
（2）坑洼路面：汽车悬架系统震动较大，减震性能较差。
（3）波浪路面：汽车悬架系统震动较大，减震性能较差。
2. 悬架系统减震性能对汽车舒适性和稳定性的影响（1）舒适性：悬架系统减震性能越好，汽车行驶过程中乘客的舒适性越高。
（2）稳定性：悬架系统减震性能越好，汽车在行驶过程中越稳定，操控性越好。
《汽车动力总成悬置系统振动分析及优化设计》篇一一、引言随着汽车工业的快速发展，汽车动力总成悬置系统的性能对整车舒适性和耐久性的影响日益显著。
汽车动力总成悬置系统作为连接发动机和车身的重要部分，其振动特性的优劣直接关系到整车的运行平稳性和乘坐舒适性。
因此，对汽车动力总成悬置系统的振动进行分析及优化设计，已成为汽车工程领域的研究热点。
本文旨在分析汽车动力总成悬置系统的振动特性，并对其优化设计进行探讨。
二、汽车动力总成悬置系统概述汽车动力总成悬置系统主要由发动机、悬置件、支撑结构等组成，其作用是减小发动机振动对整车的影响，保证发动机的正常运行，同时提高整车的乘坐舒适性和耐久性。
该系统的性能直接影响整车的动力性、经济性、舒适性和安全性。
三、汽车动力总成悬置系统振动分析1. 振动来源分析汽车动力总成悬置系统的振动主要来源于发动机的运转和外部环境的干扰。
发动机的运转会产生周期性振动和非周期性振动，而外部环境如道路不平度、风力等也会对系统产生振动影响。
2. 振动传递路径分析汽车动力总成悬置系统的振动通过悬置件传递到车身，进而影响整车的振动特性。
在传递过程中，悬置件的刚度和阻尼对振动的传递具有重要影响。
3. 振动特性分析通过对汽车动力总成悬置系统进行模态分析和响应分析，可以了解系统的振动特性。
模态分析可以获得系统的固有频率和振型，而响应分析则可以了解系统在不同工况下的振动响应情况。
四、汽车动力总成悬置系统优化设计1. 设计目标汽车动力总成悬置系统的优化设计旨在提高整车的乘坐舒适性和耐久性，降低发动机的振动和噪声对整车的影响。
2. 优化方案（1）改进悬置件的设计：通过优化悬置件的刚度和阻尼，减小发动机的振动传递到车身的幅度。
（2）优化支撑结构：通过改进支撑结构的布局和刚度，提高系统的整体刚度和稳定性。
（3）采用先进的控制技术：如主动悬置技术、半主动悬置技术等，通过控制算法对发动机的振动进行主动控制。
3. 优化设计方法（1）理论分析：通过建立数学模型和仿真分析，了解系统的振动特性和优化目标。

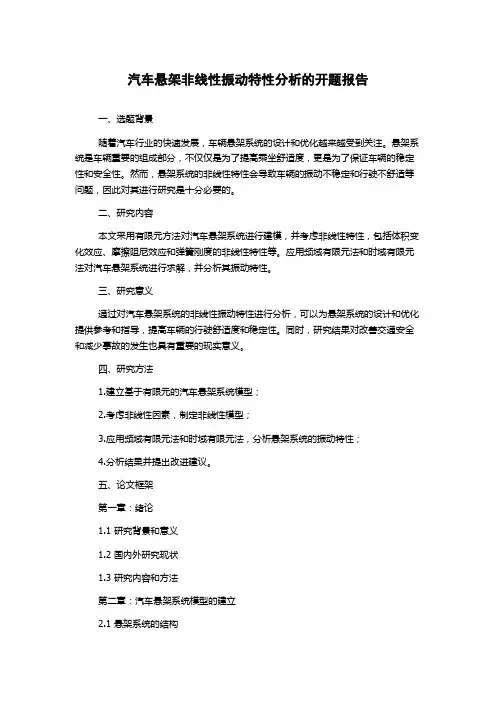

汽车悬架非线性振动特性分析的开题报告一、选题背景随着汽车行业的快速发展，车辆悬架系统的设计和优化越来越受到关注。
悬架系统是车辆重要的组成部分，不仅仅是为了提高乘坐舒适度，更是为了保证车辆的稳定性和安全性。
然而，悬架系统的非线性特性会导致车辆的振动不稳定和行驶不舒适等问题，因此对其进行研究是十分必要的。
二、研究内容本文采用有限元方法对汽车悬架系统进行建模，并考虑非线性特性，包括体积变化效应、摩擦阻尼效应和弹簧刚度的非线性特性等。
应用频域有限元法和时域有限元法对汽车悬架系统进行求解，并分析其振动特性。
三、研究意义通过对汽车悬架系统的非线性振动特性进行分析，可以为悬架系统的设计和优化提供参考和指导，提高车辆的行驶舒适度和稳定性。
同时，研究结果对改善交通安全和减少事故的发生也具有重要的现实意义。
四、研究方法1.建立基于有限元的汽车悬架系统模型；2.考虑非线性因素，制定非线性模型；3.应用频域有限元法和时域有限元法，分析悬架系统的振动特性；4.分析结果并提出改进建议。
五、论文框架第一章：绪论1.1 研究背景和意义1.2 国内外研究现状1.3 研究内容和方法第二章：汽车悬架系统模型的建立2.1 悬架系统的结构2.2 悬架系统模型的建立2.3 非线性因素考虑第三章：频域有限元法求解3.1 频域有限元法原理3.2 汽车悬架系统的频域有限元分析3.3 结果分析和展示第四章：时域有限元法求解4.1 时域有限元法原理4.2 汽车悬架系统的时域有限元分析4.3 结果分析和展示第五章：研究结论和展望5.1 结论总结5.2 存在问题和改进建议5.3 研究展望六、预期成果1. 建立基于有限元的汽车悬架系统模型；2. 考虑体积变化效应、摩擦阻尼效应和弹簧刚度的非线性特性，提高汽车悬架系统分析的准确性；3. 应用频域和时域有限元法对汽车悬架系统进行振动分析；4. 得出分析结果并给出改进建议。
悬挂系统的动力学特性分析悬挂系统是汽车重要的一部分，它直接影响着车辆的操控性能和乘坐舒适度。
悬挂系统的动力学特性分析，对于了解和优化汽车的行驶稳定性和舒适性具有重要意义。
本文将从悬挂系统的结构、动力学模型和参数对动力学特性的影响等方面进行论述。
悬挂系统是汽车重要的组成部分之一，主要由弹簧和减振器组成。
弹簧起到支撑车身和吸收地面不平度的作用，而减振器则是消除车身在弹性变形后的反弹运动。
这两个组件的设计和参数对悬挂系统的动力学特性有着直接的影响。
一方面，弹簧的刚度决定了悬挂系统的支撑能力和舒适性。
较大的弹簧刚度可以提高悬挂系统的支撑能力，增强车辆的操控稳定性，但同时也会降低乘坐舒适度。
而较小的弹簧刚度则会导致车辆在弯道行驶时的侧倾增大，影响操控性能。
因此，弹簧的刚度选择需综合考虑车辆的使用环境和悬挂系统的性能需求。
另一方面，减振器对悬挂系统的动力学特性也有着重要的影响。
减振器不仅要具备吸收和控制车身的振动能力，还需要在不同路况下提供适当的阻尼。
过大的减振器阻尼会导致车身在通过不平路面时的反弹减缓过快，使乘坐感觉硬直，降低乘坐舒适度。
而过小的减振器阻尼则会导致车身在经过不平路面时的反弹过大，影响悬挂系统的稳定性和操控性能。
因此，减振器的阻尼调整需要在保证乘坐舒适度的前提下，兼顾车辆的操控性能。
除弹簧和减振器外，悬挂系统的动力学特性还与车身的刚度分布和质量分布密切相关。
车身刚度分布的不均匀性会导致车轮在通过不平路面时的振动幅度不一致，进而影响车辆的稳定性。
而车身重心高度的改变也会对车辆的侧倾和操控过程中的姿态变化产生一定的影响。
动力学特性分析需要建立悬挂系统的数学模型。
典型的悬挂系统模型包括单自由度模型、双自由度模型和多自由度模型等。
这些模型基于牛顿第二定律和哈肯方程，描述了悬挂系统中弹簧、减振器和车身之间的力学关系。
通过数学模型，可以分析和预测悬挂系统在不同工况下的动力学响应，为优化悬挂系统的设计和调整提供理论支持。
《汽车动力总成悬置系统振动分析及优化设计》篇一一、引言随着汽车工业的快速发展，汽车动力总成悬置系统的性能逐渐成为影响汽车舒适性和稳定性的关键因素。
本文将重点对汽车动力总成悬置系统的振动特性进行分析，并提出相应的优化设计方案，以期为提高汽车性能提供有益的参考。
二、汽车动力总成悬置系统概述汽车动力总成悬置系统是连接发动机、变速器等动力总成部件与车身的重要装置，其主要作用是减少振动、降低噪音、提高汽车的乘坐舒适性。
该系统通常由橡胶支座、金属支架、减震器等组成，其性能直接影响着汽车的行驶稳定性和乘坐舒适性。
三、汽车动力总成悬置系统振动分析1. 振动来源：汽车动力总成悬置系统的振动主要来源于发动机的运转、变速器的换挡以及路面不平度等因素。
这些因素产生的振动会通过悬置系统传递到车身，影响汽车的行驶性能。
2. 振动特性：汽车动力总成悬置系统的振动具有高频、低频及复杂性的特点。
其中，高频振动主要与发动机运转有关，低频振动则与路面不平度等因素有关。
此外，由于汽车行驶环境的复杂性，悬置系统还可能受到多种因素的耦合作用，导致振动更加复杂。
四、汽车动力总成悬置系统优化设计针对汽车动力总成悬置系统的振动问题，本文提出以下优化设计方案：1. 材料选择：选用高弹性、高阻尼性能的材料制作橡胶支座，以提高悬置系统的减震性能。
同时，采用轻质材料制作金属支架，以降低系统重量，提高整体性能。
2. 结构优化：对悬置系统的结构进行优化设计，如增加减震器数量、改变支座布置方式等，以更好地吸收和分散振动能量。
此外，还可以采用柔性连接方式，使悬置系统在受到外界冲击时能够产生一定的变形，从而减少振动传递。
3. 控制系统设计：引入现代控制技术，如主动悬挂控制系统等，对汽车动力总成悬置系统的振动进行实时监测和控制。
通过调整减震器的刚度和阻尼等参数，实现对振动的主动控制，提高汽车的行驶稳定性和乘坐舒适性。
五、结论通过对汽车动力总成悬置系统的振动分析及优化设计，可以有效提高汽车的行驶稳定性和乘坐舒适性。
