10kV变压器保护配置方式的比较分析

浅析10kV配电变压器保护配置及应用摘要：10kV配电变压器是发电厂电能和用户用电之间的一个非常重要的降压设备，它的运行质量直接影响着整个电网的运行效率及可靠性，所以保证10kV 电网配电变压器的正常高效运行是我们一直追求的目标。

本文将对10kV电网配电变压器保护配置的选择及其合理性的应用做一些分析讨论。

关键词：10kV电网配电变压器；保护配置选择；断路器Abstract: 10 kV power distribution transformer is electric energy and power users electricity of a very important between the antihypertensive equipment, its operation quality directly influences the whole operation efficiency and reliability of power network, so that 10 kV power grid of distribution transformer normal efficient operation is always our pursuit of the goal. This paper will be to 10 kV power distribution transformer protection selection and configuration of the reasonable application do some analysis discussed.Keywords: 10 kV power grid power distribution transformer；Protection configuration choice; Circuit breaker1.引言在我国，从电厂发电机出来的电压经过变压之后成为几类标准的定值电压（如220kV），经过电网输送到负荷所在地的地方变电站，然后在地方变电站中降压为10kV，再通过配电线路送到居民所在地附近的配电变压器，再次被降压至220V（380V）之后供用户使用。

浅谈10kv配电变压器的保护配置方式作者：庄晓阳来源：《科学与财富》2016年第13期摘要：10kV配电变压器是普遍应用的配电变压器。

它的的保护配置方式一般有负荷开关、断路器和负荷开关与熔断器组合。

负荷开关不具备开断短路电流功能，虽然投资比较少，但也用的比较少；断路器功能使用良好，但操作上较为复杂且设备比较昂贵，没办法广泛推广使用；负荷开关加熔断器组合的保护配置方式，不用使用价钱很高、使用难度大的断路器，能开断短路电流且可以满足实际运行的需要。

所以该配置作为保护方式广泛应用于当下。

关键词：10kV 配电变压器；保护配置；负荷开关；断路器；负荷开关加熔断器0 前言不论在环网供电单元形式还是在终端用户的高压配电室结线形式中，保护配置能在发生短路故障时，安全迅速地切除故障，能有效的保护10kV 高压开关变压器，同时能保护各种设备。

目前常用的保护方式有断路器和负荷开关加熔断器。

在经济和技术上这两种保护方式各有优势和不足，接下来主要综合比较分析这两种保护方式。

1 环网供电单元接线形式1.1 环网供电单元的组成环网供电是指用于供电的变压器连接成一个环形供电网络。

在环形供电网络中一般连接不止一座配电所（或者说开关站）。

环形供电网可以有不同的形式包括多或双环网络以及单环网络等环网中的配电所（开关站）的供电单元。

通常会采用技术功能可行，操作使用简单、价格也相对便宜负荷开关与熔断器组合装置。

开环运行在环形供电网络中最常见，闭环运行在少数局部地方也会用到。

确保故障能迅速解除，供电能尽快恢复，环网供电系统建议加馈线自动化设施或者采用线路故障指示器。

环网供电单元（RMU）通常会有有三个或以上间隔组成，包括一个变压器回路间隔和两个环缆进出间隔。

1.2 环网供电的保护方式变压器馈线间隔都需要用到负荷开关。

负荷开关一般都是三工位负荷开关，同时拥有接通功能、隔断功能和接地功能。

熔断器（高遮断容量后备式限流）能有效保卫变压器馈线间隔。

摘要：配电自动化技术是服务于城乡配电网改造建设的重要技术，配电自动化包括馈线自动化和配电管理系统，通信技术是配电自动化的关键。

目前，我国配电自动化进行了较多试点，由配电主站、子站和馈线终端构成的三层结构已得到普遍认可，光纤通信作为主干网的通信方式也得到共识。

笔者主要对馈线自动化原理和10KV配电变压器的保护配置方式进行技术-经济比较。

关键词：馈线自动化、通信技术、10KV配电变压器、断路器、负荷开关、熔断器、在高压线路保护中，高频保护、电流差动保护都是依靠快速通信实现的主保护，馈线系统保护是在多于两个装置之间通信的基础上实现的区域性保护。

基本原理如下：参见图3所示典型系统，该系统采用断路器作为分段开关，如图A、B、C、D、E、F.对于变电站M，手拉手的线路为A至D之间的部分。

变电站N则对应于C至F之间的部分。

N侧的馈线系统保护则控制开关A、B、C、D的保护单元UR1至UR7组成。

当线路故障F1发生在BC区段，开关A、B处将流过故障电流，开关C处无故障电流。

但出现低电压。

此时系统保护将执行步骤：Step1：保护起动，UR1、UR2、UR3分别起动；Step2：保护计算故障区段信息；Step3：相邻保护之间通信；Step4：UR2、UR3动作切除故障；Step5：UR2重合。

如重合成功，转至Step9；Step6：UR2重合于故障，再跳开；Step7：UR3在△T内未测得电压恢复，通知UR4合闸；Step8：UR4合闸，恢复CD段供电，转至Step10；Step9：UR3在△T时间内测得电压恢复，UR3重合；Step10：故障隔离，恢复供电结束。

3.2 故障区段信息定义故障区段信息如下：逻辑1：表示保护单元测量到故障电流，逻辑0：表示保护单元未测量到故障电流，但测量到低电压。

当故障发生后，系统保护各单元向相邻保护单元交换故障区段，对于一个保护单元，当本身的故障区段信息与收到的故障区段信息的异或为1时，出口跳闸。

10Kv变压器配电箱保护的配置方式探讨.docx
10kV变压器配电箱是6-10kV高压元件输电配电自动化控制系统的重要组成部分，它
在输电运行中起着不可替代的作用。

它有自动投入和自动分闸功能，可以根据输电的情况，自动投入和自动分闸配电箱，实现线路的自动投入或自动分闸。

为了保证10kV变压器配电箱的安全性能，同时使得线路的投入和分闸更加安全可靠，应当采取合理的措施来保证使用安全。

针对10kV变压器配电箱的安全性能要求，首先应
该考虑的是安装安装工艺以及配电箱应该采用哪种类型以及保护装置的类型和配置方式。

在10kV变压器配电箱工程中，应尽量采用室内安装、一次独立供电或二次备用供电
的方式。

配电箱的类型一般采用闭式或封闭的高压配电箱，操作方式一般采取远程操作。

保护装置的配置可以在一侧直接配备断路器，三相配备漏电保护装置和过负荷临时过
流保护装置。

另外，根据电压等级，可以配置接地保护装置、短路保护装置等；根据现场
运行情况，还可以配置分接开关等。

此外，还应重视变压器配电箱保护维护问题，定期检查保护装置运行情况，定期校准
保护装置，保证系统的安全性能，在投运的初期，需要及时对保护装置进行检查和施工调试。

总之，针对10kV变压器配电箱，保护装置的配置不仅要安全可靠，而且要节约用能，减少保护装置及配电箱本身使用寿命。

10Kv变压器配电箱保护的配置方式探讨一、引言随着电力系统的不断发展和进步，10Kv变压器在配电系统中的应用越来越广泛。

在变压器的运行过程中，为了确保其安全稳定运行，必须配置相应的保护装置，以便及时发现和处理异常情况，防止事故的发生。

本文将探讨10Kv变压器配电箱保护的配置方式，以及其在实际应用中的意义和作用。

1. 过载保护在10Kv变压器的配电系统中，过载是最常见的故障之一。

为了保护变压器免受过载的损害，通常会配置过载保护装置。

过载保护装置可以通过监测变压器的负载电流来实现，一旦负载电流超出额定值，过载保护装置会自动切断电源，以保护变压器和接线设备不受过载损害。

2. 短路保护短路是另一种常见的故障情况，可能会对变压器造成严重的损坏。

配电系统中通常会配置短路保护装置。

短路保护装置可以通过监测电路中的电流和电压来实现，一旦检测到电路中出现短路故障，短路保护装置会迅速切断电源，以防止短路故障扩大，保护变压器和配电设备的安全。

3. 欠压保护5. 温度保护6. 漏电保护漏电是指设备外部或内部发生绝缘缺失，导致电流流向地面或人体的情况。

为了避免漏电事故的发生，通常会在配电系统中配置漏电保护装置。

漏电保护装置可以通过监测电路中的漏电电流来实现，一旦检测到漏电情况，漏电保护装置会自动切断电源，以确保人身和设备的安全。

1. 保障设备运行安全通过配置合适的保护装置，可以及时发现和处理变压器和配电设备的故障情况，保障设备的安全运行。

2. 防止事故发生配电系统中的各种保护装置能够快速准确地切断电源，避免故障蔓延，降低事故风险，保护人身和设备的安全。

3. 增强系统稳定性配电系统中的保护装置能够有效地保护设备免受各种故障的损害，提高系统的可靠性和稳定性。

4. 降低维修成本及时处理故障，减少设备的损坏，有助于降低运维成本和维修费用。

5. 节约能源通过合理配置保护装置，可以避免因故障造成的能源浪费，节约能源资源。

四、结语10Kv变压器配电箱保护的配置方式对于保障设备的安全运行和降低事故率具有重要作用。

10Kv变压器配电箱保护的配置方式探讨10KV变压器配电箱是电力系统中非常重要的设备之一，负责将10KV电压降低到低压（如400V）进行供电。

为了保证变压器配电箱的安全运行，需要对其进行有效的保护。

本文将从配电箱的配置方式入手，探讨10KV变压器配电箱保护的配置方式。

10KV变压器配电箱的保护可分为硬件保护和软件保护两个方面。

硬件保护是通过安装电器设备，如保险丝、熔断器、电流互感器等实现的，而软件保护则是通过逻辑控制设备，如保护继电器、保护控制装置等实现的。

硬件保护主要包括过流保护、短路保护和接地保护。

过流保护是指当电流超过正常运行值时，及时切断电路，避免设备损坏；短路保护是指当电路发生短路时，及时切断电源，避免产生更大的故障；接地保护是指当电路有接地故障时，及时切断电源，避免产生触电危险。

这些保护装置一般安装在变压器配电箱的电缆出线端，通过感应电流或电压信号实现对电路的保护。

软件保护主要包括过电流保护、短路保护、过电压保护和欠压保护等。

过电流保护是指当电流超过正常运行值时，通过保护继电器或保护控制装置实现对电路的保护；短路保护是指当电路发生短路时，通过保护继电器或保护控制装置实现对电路的保护；过电压保护是指当电压超过正常运行值时，通过保护继电器或保护控制装置实现对电路的保护；欠压保护是指当电压低于正常运行值时，通过保护继电器或保护控制装置实现对电路的保护。

这些保护装置一般安装在变压器配电箱的控制柜中，通过逻辑判断和控制实现对电路的保护。

在配置10KV变压器配电箱的保护时，需要考虑以下几个因素：首先是保护装置的选择，根据电路的特点和需求选择合适的保护装置；其次是保护装置的设置，根据电路的需求设置合适的保护参数；再次是保护装置的连线，保证保护装置与电路之间的连接可靠；最后是保护装置的调试和运行，保证保护装置能够正常工作。

10kv 配电变压器保护配置方式的合理选择摘要：10kV配电变压器是一种基于电磁感应定律实现交流电能传输，对配电系统中的交流电流和电压进行变换的静态电器。

保护配置是10kV配电变压器平稳安全运行的保证。

在10kV配电变压器保护配置中，要根据实际情况，选择断路器、熔断器、负荷开关+熔断器等方式，各有优缺点。

关键词：10kv配电变压器；保护配置；合理选择1 10kv配电变压器保护配置必要性在电力系统中，配电变压器是非常重要的电气设备之一，其运行安全性对整个电力系统工作连续稳定性具有直接的影响。

在电力系统容量不断增大、电压等级不断提高背景下，对配电变压器保护的安全性、可靠性、灵敏性、快速性也提出了更高的要求。

不管是在箱式变电站、环网供电单元，还是终端用户高压室接线方式中，一旦10kv配电变压器发生短路故障，保护配置均可以在短时间内准确切除故障，保障10kV高压开关设备、10kv配电变压器平稳运行。

在10kV电网规模不断扩大背景下，网络架构结构日趋复杂，对电力系统运行控制、电力变压器保护装置的要求也日益增高，给10kV配电变压器保护配置发展带来了前所未有的挑战。

2 10kv配电变压器的常见保护配置方式2.1断路器在大容量10kv配电变压器中，断路器是应用频率较高的一种短路保护开关，具有分断次数多、保护性能好、开断容量大等优良特点，大面积应用于变压器保护中，但是价格相对较高。

断路器从本质上而言是一种可在正常运行情况下将线路接通、切断并在短路故障时将故障线路切断的开关设备，包括控制室、灭弧室、导电主回路、绝缘子支撑件、操作机构等几个部分。

一般在断路器配置时，需要为其配置相应的继电保护系统装置，以便在被保护的10kv配电变压器出现故障时，继电保护系统第一时间精准向断路器发布跳闸指令，促使故障10kv配电变压器及时从电力系统内断开，降低故障电流对10kv配电变压器的损害以及对整个电力系统的负面影响。

2.2熔断器在10kv配电变压器保护配置过程中，常用的类型为跌落式熔断器（短路保护开关），由于其具有较为突出的断开点，可以执行隔离开关功效，为10kv配电变压器检修提供安全作业环境，具有操作便捷、经济、户外环境适应能力强等优良特性，大范围应用于10kv配电变压器一次侧保护配置中，适用于无腐蚀性气体、环境空气无导电粉尘及易燃易爆环境（年度温差在±40.0℃以内）。

10kV配电变压器保护配置方式的合理选择姜旺明摘要：无论是在环网供电单元、箱式变电站或是终端用户的高压室结线方式中，如配电变压器发生短路故障时，保护配置能快速可靠地切除故障，对保护10kV高压开关设备和变压器都非常重要。

因此，研究10kV配电变压器保护配置方式具有重要意义。

本文简单分析了接种保护装置方式以及各种方式的对比和选择。

关键词：10kV配电变压器；保护配置；方式引言：10kV配电变压器保护配置通常有3种：一是，负荷开关保护配置；二是，负荷开关加高压熔断器组合保护配置；三是，断路器保护配置。

负荷开关投资少，但不能开断短路电流，所以很少选用；负荷开关加高压熔断器组合的保护配置方式，既可开断短路电流，又可满足实际运行需求，且投资少，操作简单；断路器的技术性能虽比负荷开关加高压熔断器组合要好，但其投资较大，且操作复杂，不适于广泛应用。

这3种保护配置都有其优缺点，需要根据配电变压器的情况进行组合应用，提高保护效果。

1 10kV配电变压器保护配置方式介绍1.1负荷开关负荷开关是10kV配电变压器最常用的过载保护开关，它具有经济、操作方便等特点，能开断负荷电流，但是不能切断故障电流。

高压负荷开关一般由收底架、支持和拉杆绝缘子、闸刀、动静触头、消弧触头、灭弧装置、传动结构及手动操作等组成。

负荷开关分闸时，由分闸弹簧释放能量，使主触刀先断开，然后，弧触刀瞬间分断电流。

在弧触刀断开瞬间会产生电弧，灭弧装置在电弧的作用下会产生气体使电弧熄灭。

合闸负荷开关通过传动机构使合闸弹簧储能，当储能终止时，弹簧释放能量，实现触刀高速闭合。

1.2负荷开关加高压熔断器高压熔断器是最简单的保护装置，主要应用于高压输电线路、变压器、电压互感器等电气设备的过载和短路保护。

据其用途，可分为跌落式、喷射式和瓷套式等。

熔断器串联在被保护电路中，当发生过载或故障时，熔件融化，切断电路，达到保护电路或设备的目的。

因此，高压熔断器可以弥补负荷开关不能切断短路电流的缺陷。

10Kv变压器配电箱保护的配置方式探讨10kV变压器配电箱是电力系统中非常重要的一环，它作为10kV变压器的次级电源，将变压器输出的电能供应至各个电力设备中。

因此，对10kV变压器配电箱的保护配置需进行合理的设计和选择，以确保电力系统的正常运行和安全。

在10kV变压器配电箱的保护配置方案中，最常见的保护装置包括过流保护、短路保护和地闸保护。

其中，具体的配置方式需根据不同的实际情况来选择。

过流保护是主要的保护措施之一，通常采用交流过流保护、直流过流保护和非定值过流保护三种方式。

交流和直流过流保护常常用于大容量的变压器，而非定值过流保护则用于比较小容量的变压器和变配电箱。

对于大容量的变压器，交流和直流过流保护必须选择合适的保护装置，要根据变压器的容量来进行选择，同时还要考虑存在谐波负荷或复合负荷等情况时的保护装置选择。

短路保护也是必不可少的一种保护装置，主要采用短路电流绕阻器保护或电流差动保护。

短路电流绕阻器保护是较为常见的一种保护方式，它适用于对中等容量的变配电箱作出保护选择。

而电流差动保护，则适用于对大容量变压器作出保护选择。

地闸保护则是用于保护变压器系统中地接点处出现接地故障时产生的一种保护，通常采用单相接地保护、三相接地限流保护等方式。

单相接地保护适用于对低容量变压器作出保护选择，而三相接地限流保护适用于对大容量变压器作出保护选择。

同时，要特别注意地闸保护的与配电线路的匹配以及接地电阻值的影响。

总之，10kV变压器配电箱保护的配置方式需要根据实际情况选择合适的保护设备，保障系统的稳定运行和安全。

在具体选择时，需要考虑变压器的容量、负荷特性、谐波负荷、复合负载、接地电阻等因素，以确保保护装置的准确可靠。

同时也需要经常对保护设备进行检查、维护和更新，保持其良好的运行状态，提升电力系统的安全和可靠性。

10kv配电变压器保护配置方式的合理选择发布时间：2021-10-20T06:45:20.523Z 来源：《建筑实践》2021年15期5月作者：侯智[导读] 配电变压器是确保电力系统稳定运行的重要设备，侯智身份证号码：43232119751118****摘要：配电变压器是确保电力系统稳定运行的重要设备，同时关系着电力系统功能的有效发挥。

基于此，为有效提升配电变压器的运行水平并充分发挥其作用，本文以10kv配电变压器为研究对象，先是对其保护配置的必要性进行分析，然后总结几种常见的10kv配电变压器保护配置的方式，最好在此基础上进一步分析10kv配电变压器保护配置的方案，以供参考。

关键词：10kv配电变压器；保护配置；方案引言配电变压器是电力系统中重要的构成部分，其主要是基于电磁感应定律基础上，通过交流交流、电压交换而实现交流电力传输的一种静止电器。

配电变压器的运行性能优劣，直接影响电力系统功能的发挥，为确保配电变压器平稳安全的运行，就需要重视对其进行保护配置。

目前主要通过断路器、熔断器、负荷开关+熔断器这几种配置方式来实现对10kv配电变压器的保护，而不同的配置方式，其优劣也不同，所以需要电力企业合理选择恰当的配置方式，以保障10kv配电变压器安全、平稳及可靠地运行。

1、10kv配电变压器保护配置的必要性分析在电力系统运行过程中，配电变压器起到重要的作用，其能否安全稳定的运行，将直接影响整个电力系统的运行水平。

目前，电力系统容量不断扩增，电压等级也不断提高，这更加突出了配电变压器保护的重要性，与此同时，也在安全性、灵敏性、快速性、可靠性等方面，对配电变压器的保护有了更高的要求。

而保护配置是确保10kv配电变压器安全平稳运行的重要基础，通过保护配置，一旦10kv配电变压器出现短路故障，可在短时间内切除故障，进而保障10kv配电变压器平稳运行。

另外，随着10kv电网规模不断扩大，使得网络架构结构变得尤其复杂，也因此对电力运行控制和变压器保护装置要求更高。

10Kv变压器配电箱保护的配置方式探讨10Kv变压器配电箱作为电力系统的重要组成部分之一，承载着电网电能的转换和供电功能。

为了安全可靠地进行电力供应，必须采取一系列有效的保护措施，防止因各种原因引起的事故发生。

本文将重点讨论10Kv变压器配电箱保护的配置方式，以期在实际应用中达到更加理想和安全的效果。

1. 过电流保护过电流保护是10Kv变压器配电箱中最基本的保护措施之一，可分为短路保护和过载保护两种。

短路保护通常采用电流互感器和保护继电器组成的保护系统，能够快速切断发生在配电箱内部的短路故障，防止对外部电网造成影响，更换短路故障点后即可恢复供电。

过载保护主要针对长时间运行导致的过载现象，通过设置定时器使配电箱能够保持正常运行一段时间并且避免周期性短时过载引起的停电。

过压保护可针对突发性大幅度电压升高造成的损伤和影响进行有效的预防和保护。

配电箱中设置的电压继电器可以自动检测和测量电提供，一旦出现过压情况，继电器会立即向保护继电器发送信号，引发保护系统的动作，切电源电子面板，避免过压对于后续的供电造成损坏。

3. 没有电源保护这种保护措施通常采用电压继电器和电流互感器组成的保护系统，通过对没有电源情况的监测和报警，在确保连续供电的同时有效保护设备的安全。

4. 肆意接线保护肆意接线保护主要是针对恶劣的操作环境和不合理的接线操作，为了避免因为不合理的接线造成配电箱内部故障或继电器失灵的情况发生，可以在配电箱口设置肆意接线报警器，一旦出现违规的接线操作，报警器则会自动启动，同时向继电器发送信号，以便迅速对电路进行保护。

总之，在10Kv变压器配电箱的保护配置中，各种保护措施的组合是非常重要的，在实际应用中，还需要根据设备的实际情况，对保护系统进行细化的设计，以达到更加理想和安全的保护效果。

10Kv变压器配电箱保护的配置方式探讨一、引言10Kv变压器配电箱是电力系统中重要的配电设备，其保护配置对于保障电网安全稳定运行至关重要。

本文将探讨10Kv变压器配电箱保护的配置方式，包括保护装置的选择、配置参数的确定等方面，旨在为电力系统相关工作者提供一定的参考。

二、10Kv变压器保护装置的选择1. 过电流保护在10Kv变压器配电箱中，过电流保护是必不可少的一种保护装置。

过电流保护主要是为了防止变压器和电力设备在短路等异常情况下受到损坏。

对于10Kv变压器配电箱而言，通常采用整定电流互感器和过电流保护器来实现过电流保护功能。

在选择过电流保护装置时，需要考虑变压器的额定电流、短路容量、系统负荷情况等因素，从而确定合适的过电流保护装置类型和参数。

2. 短路保护3. 接地故障保护接地故障保护是为了在系统接地故障发生时及时切断故障电路，并对故障发生的位置进行准确定位。

对于10Kv变压器配电箱而言，一般采用接地保护装置来实现接地故障保护功能。

在选择接地保护装置时，需要考虑变压器的接地方式、接地故障电流的大小等因素，确定合适的接地保护装置类型和整定参数。

10Kv变压器配电箱保护装置的选择需要根据变压器的工作条件、系统负荷情况、接线方式等因素进行综合考虑，保证选用的保护装置能够有效地保护变压器和电力系统的安全稳定运行。

除了选择合适的保护装置外，10Kv变压器配电箱的保护参数的确定也是十分重要的。

保护参数的确定涉及到整定值的确定、动作时间的选择等方面。

以下是针对10Kv变压器保护参数的确定进行的探讨。

对于10Kv变压器配电箱中的过电流保护装置，整定值的确定是非常重要的。

整定值的选择需要考虑变压器的额定电流、短路容量、负荷情况等因素，从而保证整定值能够在正常运行时不误动作，同时在故障发生时能够及时动作。

还需要根据系统的运行特点和保护的可靠性要求等因素，选择合适的整定曲线和时间电流特性。

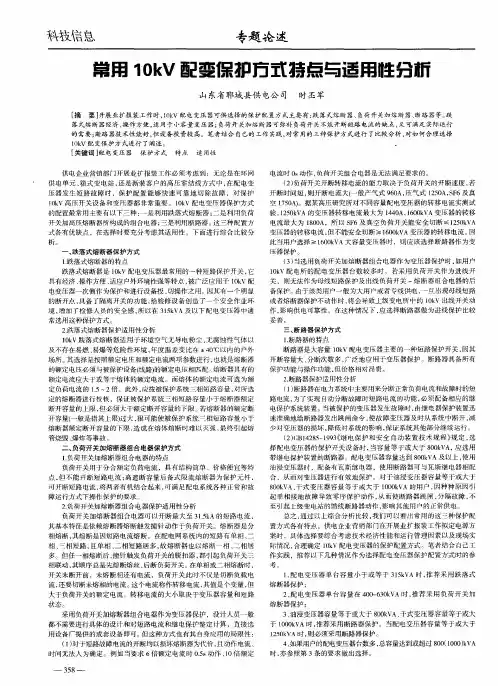

3科技资讯科技资讯S I N &T NOLOGY INFORM TION 2008NO.06SCI ENCE &TECHNOLOGY I NFORMATI ON 工程技术无论是在环网供电单元、箱式变电站或是终端用户的高压室结线方式中,如配电变压器发生短路故障时,保护配置能快速可靠地切除故障,对保护10kV 高压开关设备和变压器都非常重要。

在10kV 终端用户配电变压器的保护通常有三种方式:一是利用跌落式熔断器,二是利用负荷开关加高压熔断器所构成的组合电器,三是利用真空断路器。

这三种配置方式在技术和经济上各有优缺点,现对这三种方式进行综合比较分析。

1跌落式熔断器保护跌落式熔断器是10kV 配电变压器最常用的一种短路保护开关,它具有经济、操作方便、适应户外环境性强等特点,被广泛应用于10k V 配电变压器一次侧作为保护和进行设备投、切操作之用。

因其有一个明显的断开点,具备了隔离开关的功能,给检修设备创造了一个安全作业环境,增加了检修人员的安全感。

安装在配电变压器上,可以作为配电变压器的主保护。

所以,在10kV配电变压器中得到了普及,户外315kV A 及以下配电变压器常采用跌落式熔断器(RW系列)。

目前,10kV 户外跌落式熔断器分为三种型号,即50A 、100A 、200A 。

200A 跌落式熔断器的遮断能力上限是200MV A ,下限是20MV A 。

其工作原理是:熔丝管两端的动触头依靠熔丝(熔体)系紧,将上动触头推入“鸭嘴”凸出部分后,磷铜片等制成的上静触头顶着上动触头,故而熔丝管牢固地卡在“鸭嘴”里。

当短路电流通过熔丝熔断时,产生电弧,熔丝管内衬的钢纸管在电弧作用下产生大量的气体因熔丝管上端被封死,气体向下端喷出,吹灭电弧。

由于熔丝熔断,熔丝管的上下动触头失去熔丝的系紧力,在熔丝管自身重力和上、下静触头弹簧片的作用下,熔丝管迅速跌落,使电路断开,切除故故障设备。

10kV 跌落式熔断器适用于环境空气无导电粉尘、无腐蚀性气体及易燃、易爆等危险性环境,年度温差变比在±40℃以内的户外场所。
