流变仪测试原理流变仪是一种应变测量仪器，它可以用来测量材料的失效性能和物理性能，以及固体的弹性和塑性性能。
它是一种非常常用的测试设备，在材料科学、机械工程和科学研究中都有广泛应用。
它可以测量微小尺寸变形，计算出材料的应变强度，可以帮助工程师和科学家了解材料的性能，以便进行力学分析和设计。
流变仪的基本原理是测量随时间的变形，变形的程度可以用应变来表示，而应变的程度可以用弹性和塑性来表示。
此外，它还可以测量材料在弯曲和压缩时的变形，测量材料在加载和卸载时的变形，测量材料在回弹和恢复时的变形。
流变仪由一个加载机构、一个测量机构和一个控制器组成，其中加载机构可以用电力、液压力或机械力等，它可以把一个特定的力作用于测试样品，而测量机构则可以测量力的大小和方向。
控制器可以自动控制力的大小和方向，以实现对测试过程的控制，以便获得准确的测试数据。
一般来说，流变仪有几种常见的测试方法，如力和应变控制测试、载荷定位测试、时间和温度变化测试、热传导测试等。
力和应变控制测试可以测量材料的弹性和塑性，载荷定位测试可以测量材料的变形程度，而时间和温度变化测试可以测量材料在不同温度下的变形情况，热传导测试可以测量材料的热传导性能。
流变仪的测量结果可以帮助我们了解材料的性能特征，以便制定适当的测试程序和分析方法，提高分析结果的准确性。
另外，流变仪还可以用来检查破裂、开裂、开缝、剥离等，并能够实现材料的微小变形检测，可以获得准确的测试结果。
综上所述，流变仪的测试原理主要有以下三个方面：首先，流变仪可以测量材料的失效性能和物理性能；其次，它可以测量材料的弹性和塑性；最后，它可以帮助我们了解材料的性能特征，提高分析结果的准确性。
因此，流变仪不仅广泛用于材料科学、机械工程和科学研究，而且在材料分析上也具有重要作用。

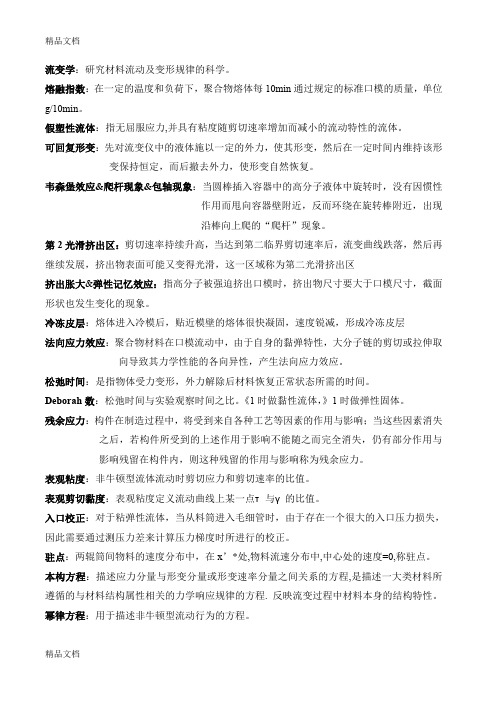

流变学：研究材料流动及变形规律的科学。
熔融指数：在一定的温度和负荷下，聚合物熔体每10min通过规定的标准口模的质量，单位g/10min。
假塑性流体：指无屈服应力,并具有粘度随剪切速率增加而减小的流动特性的流体。
可回复形变：先对流变仪中的液体施以一定的外力，使其形变，然后在一定时间内维持该形变保持恒定，而后撤去外力，使形变自然恢复。
韦森堡效应&爬杆现象&包轴现象：当圆棒插入容器中的高分子液体中旋转时，没有因惯性作用而甩向容器壁附近，反而环绕在旋转棒附近，出现沿棒向上爬的“爬杆”现象。
第2光滑挤出区：剪切速率持续升高，当达到第二临界剪切速率后，流变曲线跌落，然后再继续发展，挤出物表面可能又变得光滑，这一区域称为第二光滑挤出区挤出胀大&弹性记忆效应：指高分子被强迫挤出口模时，挤出物尺寸要大于口模尺寸，截面形状也发生变化的现象。
冷冻皮层：熔体进入冷模后，贴近模壁的熔体很快凝固，速度锐减，形成冷冻皮层法向应力效应：聚合物材料在口模流动中，由于自身的黏弹特性，大分子链的剪切或拉伸取向导致其力学性能的各向异性，产生法向应力效应。
松弛时间：是指物体受力变形，外力解除后材料恢复正常状态所需的时间。
Deborah数：松弛时间与实验观察时间之比。
《1时做黏性流体，》1时做弹性固体。
残余应力：构件在制造过程中，将受到来自各种工艺等因素的作用与影响；当这些因素消失之后，若构件所受到的上述作用于影响不能随之而完全消失，仍有部分作用与影响残留在构件内，则这种残留的作用与影响称为残余应力。
表观粘度：非牛顿型流体流动时剪切应力和剪切速率的比值。
表观剪切黏度：表观粘度定义流动曲线上某一点τ与γ的比值。
入口校正：对于粘弹性流体，当从料筒进入毛细管时，由于存在一个很大的入口压力损失，因此需要通过测压力差来计算压力梯度时所进行的校正。
驻点：两辊筒间物料的速度分布中，在x’*处,物料流速分布中,中心处的速度=0,称驻点。
聚合物加工流变学复习：流变学：研究材料流动及变形规律的科学。
熔融指数：在一定的温度和负荷下，聚合物熔体每10min通过规定的标准口模的质量，单位g/10min。
假塑性流体：指无屈服应力,并具有粘度随剪切速率增加而减小的流动特性的流体。
可回复形变：先对流变仪中的液体施以一定的外力，使其形变，然后在一定时间内维持该形变保持恒定，而后撤去外力，使形变自然恢复。
韦森堡效应&爬杆现象&包轴现象：当圆棒插入容器中的高分子液体中旋转时，没有因惯性作用而甩向容器壁附近，反而环绕在旋转棒附近，出现沿棒向上爬的“爬杆”现象。
巴拉斯效应&挤出胀大&弹性记忆效应：指高分子被强迫挤出口模时，挤出物尺寸要大于口模尺寸，截面形状也发生变化的现象。
冷冻皮层：熔体进入冷模后，贴近模壁的熔体很快凝固，速度锐减，形成冷冻皮层法向应力效应：聚合物材料在口模流动中，由于自身的黏弹特性，大分子链的剪切或拉伸取向导致其力学性能的各向异性，产生法向应力效应。
松弛时间：是指物体受力变形，外力解除后材料恢复正常状态所需的时间。
Deborah数：松弛时间与实验观察时间之比。
残余应力：构件在制造过程中，将受到来自各种工艺等因素的作用与影响；当这些因素消失之后，若构件所受到的上述作用于影响不能随之而完全消失，仍有部分作用与影响残留在构件内，则这种残留的作用与影响称为残余应力。
表观粘度：非牛顿型流体流动时剪切应力和剪切速率的比值。
表观剪切黏度：表观粘度定义流动曲线上某一点τ与γ的比值。
入口校正：对于粘弹性流体，当从料筒进入毛细管时，由于存在一个很大的入口压力损失，因此需要通过测压力差来计算压力梯度时所进行的校正。
驻点：两辊筒间物料的速度分布中，在x’*处,物料流速分布中,中心处的速度=0,称驻点。
本构方程：描述应力分量与形变分量或形变速率分量之间关系的方程,是描述一大类材料所遵循的与材料结构属性相关的力学响应规律的方程. 反映流变过程中材料本身的结构特性。
流变仪的工作原理流变仪的工作原理1.旋转流变仪：有两种，控制应力型和控制应变型A：控制应力型:使用最多，如Physica MCR系列、TA的AR系列、Haake、Malven，都是这一类型的流变仪；其中Physica的马达属于同步直流马达，这种马达相对响应速度快，控制应变能力强；其他厂家使用的属于托杯马达，托杯马达属于异步交流马达，这种马达响应速度相对较慢。
这一类型的流变仪，采用马达带动夹具给样品施加应力，同时用光学解码器测量产生的应变或转速。
B：控制应变型：目前只有ARES属于单纯的控制应变型流变仪，这种流变仪直流马达安装在底部，通过夹具给样品施加应变，样品上部通过夹具连接倒扭矩传感器上，测量产生的应力；这种流变仪只能做单纯的控制应变实验，原因是扭矩传感器在测量扭矩时产生形变，需要一个再平衡的时间，因此反应时间就比较慢，这样就无法通过回馈循环来控制应力。
2.毛细管流变仪毛细管流变仪主要用于高聚物材料熔体流变性能的测试；工作原理是，物料在电加热的料桶里北加热熔融，料桶的下部安装有一定规格的毛细管口模（有不同直径0.25～2mm和不同长度的0.25～40mm），温度稳定后，料桶上部的料杆在驱动马达的带动下以一定的速度或以一定规律变化的速度把物料从毛细管口模种挤出来。
在挤出的过程中，可以测量出毛细管口模入口出的压力，在结合已知的速度参数、口模和料桶参数、以及流变学模型，从而计算出在不同剪切速率下熔体的剪切粘度。
3.转矩流变仪实际上是在实验型挤出机的基础上，配合毛细管、密炼室、单双螺杆、吹膜等不同模块，模拟高聚物材料在加工过程中的一些参数，这种设备相当于聚合物加工的小型实验设备，与材料的实际加工过程更为接近，主要用于与实际生产接近的研究领域。
4.界面流变仪：目前这种流变仪有振荡液滴、振荡剪切等几种原理；是流变测试中最难以准确实现的一个领域；还没有一种特别好而又通用的方法。
美国Brookfield公司正式向中国推出R/S Plus系列流变仪美国Brookfield工程实验室（有限公司）是全球首屈一指的粘度测定/流变学研究仪器的专业厂家，70多年来，始终致力于在流体流变学领域研制简单易用的，功能多样的，产品系列齐全的粘度计/流变仪产品，Brookfield的表盘式粘度计（VT），数字式粘度计（DV-E、DV－I+、DV-II+Pro、DV-III_ULTRA）包含4种不同型号（LV，RV，HA，HB）近二十个产品系列，成为全球最畅销的粘度测定仪器，产品覆盖面达到70%以上，并成为一些粘度计生产厂家争相模仿的对象。
