全国2013年1月自学考试工程力学(一)试题

全国自考工程力学（一）试题一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.不计主梁AB，杆EC、BC和滑轮E的重量。

画整体的受力图时，铰链B处约束反力的画法是（）A.一个力，铅垂向上B.二个正交分力C.沿BC方向，斜向上D.沿BC方向，斜向下2.杆重不计，处于平衡判断二力杆（）A.AB是，BC不是B.BC是，AB不是C.AB和BC都是D.AB和BC都不是3.在平面力系中，固定端的约束反力的画法是( )A.一个约束反力B.一个约束力偶C.二个正交的约束反力D.二个正交的约束反力和一个约束力偶4.两个物体组成的物体系统，其上均作用有平面力系，该系统可以列出的独立的平衡方程式的数目是( )A.3个B.4个C.5个D.6个5.为保证构件能正常的工作，要求其具有足够的承载能力，与承载能力有关的是( )A.构件的强度，刚度和稳定性B.构件的强度，应力和稳定性C.构件的变形，刚度和稳定性D.构件的强度，刚度和变形6.在常温静载下衡量塑性材料是否失效的重要指标是( )A.比例极限B.弹性极限C.屈服极限D.强度极限7.切应力互等定理是指两垂直于截面交线的切应力必定成对出现，且( )A.大小相等，方向均指向或背离此交线B.大小相等，方向平行此交线c.大小不等，方向均指向或背离此交线D.大小不等，方向平行此交线8.梁上有分布载荷作用受弯曲变形时，其内力图的特征是( )A.剪力图无变化，弯矩图有突变B.剪力图有突变，弯矩图无变化C.剪力图是斜直线，弯矩图是抛物线D.剪力图是抛物线，弯矩图是斜直线9.细长压杆的柔度对临界应力有很大的影响，与它有关的是( )A.杆端约束，截面的形状和尺寸，压杆的长度B.杆端约束，截面的形状和尺寸，许用应力C.压杆的长度，截面的形状和尺寸，许用应力D.杆端约束，截面的形状和尺寸，许用应力10.脉动循环的交变应力，如果=0，其循环特征( )A.r=-lB.r=0C.r=1/2D.r=1二、填空题（本大题共15小题，每小题2分，共30分）请在每小题的空格中填上正确答案。

《工程力学（一）》串讲讲义】课程介绍一、课程的设置、性质及特点《工程力学（一）》课程，是全国高等教育自学考试机械等专业必考的一门专业课，要求掌握各种基本概念、基本理论、基本方法，包括主要的各种公式。

在考试中出现的考题不难，但基本概念涉及比较广泛，学员在学习的过程中要熟练掌握各章的基本概念、公式、例题。

本课程的性质及特点：1．一门专业基础课，且部分专科、本科专业都共同学习本课程；2．工程力学（一）课程依据《理论力学》、《材料力学》基本内容而编写，全面介绍静力学、运动学、动力学以及材料力学。

按重要性以及出题分值分布，这几部分的重要性排序依次是：材料力学、静力学、运动学、动力学。

二、教材的选用工程力学（一）课程所选用教材是全国高等教育自学考试指定教材（机械类专业），该书由蔡怀崇、张克猛主编，机械工业出版社出版（2008年版）。

三、章节体系依据《理论力学》、《材料力学》基本体系进行，依次是第1篇理论力学第1章静力学的基本概念和公理受力图第2章平面汇交力系第3章力矩平面力偶系第4章平面任意力系第5章空间力系重心第6章点的运动第7章刚体基本运动第8章质点动力学基础第9章刚体动力学基础第10章动能定理第2篇材料力学第11章材料力学的基本概念第12章轴向拉伸与压缩第13章剪切第14章扭转第15章弯曲内力第16章弯曲应力第17章弯曲变形第18章组合变形第19章压杆的稳定性第20章动载荷第21章交变应力●静力学公理和物体受力分析静力学公理：二力平衡公理：作用在刚体上的二力使刚体平衡的充要条件是：大小相等、方向相反、作用在一条直线上。

应用此公理，可进行简单的受力分析。

加减平衡力系公理：在作用于刚体的已知力系中加上或减去任何平衡力系，并不改变原力系对刚体的效应。

力的平行四边形法则：作用于物体上某一点的两力，可以合成为一个合力，合力亦作用于该点上，合力的大小和方向可由这两个力为邻边所构成的平行四边形的对角线确定。

力的可传性原理：作用于刚体上的力可沿其作用线移至同一刚体内任意一点，并不改变其对于刚体的效应。

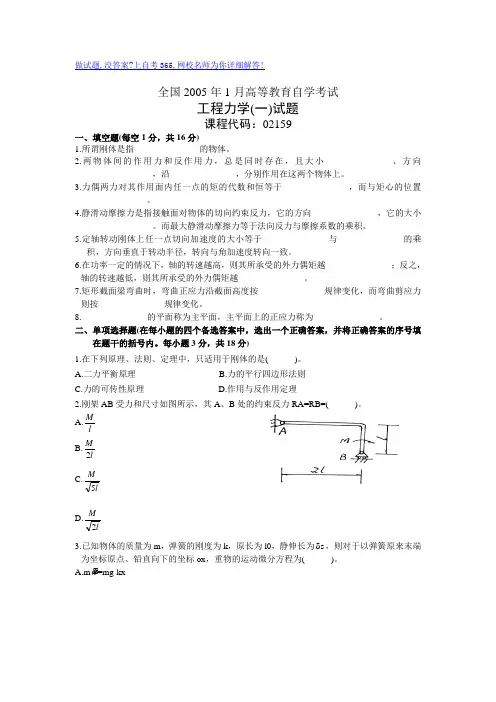

做试题,没答案?上自考365,网校名师为你详细解答!全国2005年1月高等教育自学考试工程力学(一)试题课程代码：02159一、填空题(每空1分，共16分)1.所谓刚体是指_______________的物体。

2.两物体间的作用力和反作用力，总是同时存在，且大小_______________、方向_______________，沿_______________，分别作用在这两个物体上。

3.力偶两力对其作用面内任一点的矩的代数和恒等于_______________，而与矩心的位置_______________。

4.静滑动摩擦力是指接触面对物体的切向约束反力，它的方向_______________，它的大小_______________。

而最大静滑动摩擦力等于法向反力与摩擦系数的乘积。

5.定轴转动刚体上任一点切向加速度的大小等于_______________与_______________的乘积，方向垂直于转动半径，转向与角加速度转向一致。

6.在功率一定的情况下，轴的转速越高，则其所承受的外力偶矩越_______________；反之，轴的转速越低，则其所承受的外力偶矩越_______________。

7.矩形截面梁弯曲时，弯曲正应力沿截面高度按_______________规律变化，而弯曲剪应力则按_______________规律变化。

8._______________的平面称为主平面，主平面上的正应力称为_______________。

二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题3分，共18分)1.在下列原理、法则、定理中，只适用于刚体的是( )。

A.二力平衡原理B.力的平行四边形法则C.力的可传性原理D.作用与反作用定理2.刚架AB 受力和尺寸如图所示，其A 、B 处的约束反力RA=RB=( )。

A.lM B.lM 2 C.lM5 D.l M23.已知物体的质量为m ，弹簧的刚度为k ，原长为l0，静伸长为s ，则对于以弹簧原来末端为坐标原点、铅直向下的坐标ox ，重物的运动微分方程为( )。

自考工程力学试题及答案一、选择题（每题2分，共20分）1. 工程力学中的静力学主要研究的是（）。

A. 物体内部力的分布B. 物体在外力作用下的平衡状态C. 物体的变形D. 物体的运动答案：B2. 根据胡克定律，弹簧的形变量与作用力成正比，这个形变量是指（）。

A. 长度B. 体积C. 形心的位移D. 任意两点间的直线距离答案：C3. 在材料力学中，下列哪项不是材料的基本力学性能？（）A. 弹性B. 塑性C. 韧性D. 密度答案：D4. 力矩的国际单位是（）。

B. 牛顿米C. 帕斯卡D. 焦耳答案：B5. 一个物体在三个共点力作用下保持平衡，若撤去其中一个大小为F 的力，其余两个力的合力大小为（）。

A. FB. F/2C. 2FD. 无法确定答案：A6. 以下哪项不是梁的弯曲变形的主要原因？（）A. 材料的弹性模量B. 荷载的大小和分布C. 梁的长度D. 支撑条件答案：C7. 根据达拉姆公式，圆轴扭转时，相对扭转角θ与扭矩T和极惯性矩J之间的关系是（）。

A. θ = T/JB. θ = TJC. θ = J/TD. θ = T/(GJ)8. 在受压杆件的稳定性分析中，欧拉临界力是指（）。

A. 杆件开始弯曲的临界力B. 杆件开始失稳的临界力C. 杆件断裂的临界力D. 杆件最大承受力答案：B9. 复合梁的弯曲刚度是各单独梁弯曲刚度之（）。

A. 和B. 差C. 积D. 加权平均答案：A10. 在应力集中的分析中，应力奇异性是指（）。

A. 应力值无限增大B. 应力梯度无限增大C. 应力值突然下降D. 应力值突然上升答案：A二、简答题（每题10分，共30分）1. 简述平面力系平衡的条件是什么？答案：平面力系平衡的条件是力系中所有力在X轴和Y轴方向上的合力分别为零，即ΣFx = 0，ΣFy = 0，同时所有力矩的合力也为零，即ΣM = 0。

2. 什么是应力集中？它对结构设计有何影响？答案：应力集中是指在结构的某些局部区域，由于几何形状、载荷方式或材料不连续等原因，应力值显著高于周围区域的现象。

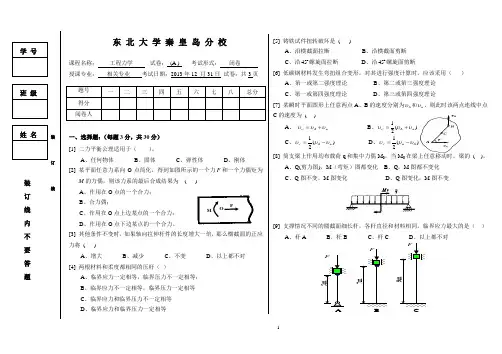

东 北 大 学秦 皇 岛 分 校课程名称： 工程力学 试卷： (A ) 考试形式： 闭卷 授课专业： 相关专业 考试日期：2013年12 月31日 试卷：共3页题号 一 二 三 四 五 六 七 八 总分得分 阅卷人一、选择题：（每题3分，共30分） [1] 二力平衡公理适用于（ ）。

A 、任何物体B 、固体C 、弹性体D 、刚体 [2] 某平面任意力系向O 点简化，得到如图所示的一个力F 和一个力偶矩为M 的力偶，则该力系的最后合成结果为 ( ) A 、作用在O 点的一个合力； B 、合力偶；C 、作用在O 点上边某点的一个合力；D 、作用在O 点下边某点的一个合力。

[3] 其他条件不变时，如果轴向拉伸杆件的长度增大一倍，那么横截面的正应力将 ( )A 、增大B 、减少C 、不变D 、以上都不对 [4] 两根材料和柔度都相同的压杆（ ）A 、临界应力一定相等，临界压力不一定相等；B 、临界应力不一定相等，临界压力一定相等C 、临界应力和临界压力不一定相等D 、临界应力和临界压力一定相等[5] 铸铁试件扭转破坏是 ( )A 、沿横截面拉断B 、沿横截面剪断C 、沿45螺旋面拉断D 、沿45螺旋面剪断[6] 低碳钢材料发生弯扭组合变形，对其进行强度计算时，应该采用（ ）A 、第一或第二强度理论B 、第二或第三强度理论C 、第一或第四强度理论D 、第三或第四强度理论[7] 某瞬时平面图形上任意两点A 、B 的速度分别为A υ和B υ。

则此时该两点连线中点C 的速度为 ( )A 、B AC υυυ+= B 、)(21B AC υυυ+=C 、)(21B A C υυυ-=D 、)(21A B C υυυ-=[8] 简支梁上作用均布载荷q 和集中力偶M 0，当M 0在梁上任意移动时，梁的 ( )。

A 、Q(剪力图)，M （弯矩）图都变化 B 、Q ，M 图都不变化 C 、Q 图不变，M 图变化 D 、Q 图变化，M图不变[9] 支撑情况不同的圆截面细长杆，各杆直径和材料相同，临界应力最大的是（ ）A 、杆AB 、杆BC 、杆CD 、以上都不对装订线装 订 线 内 不 要 答 题学 号姓 名班 级MOF5m7m9mABCFFF[10]为使全梁不出现正弯矩，则m ≥____________。

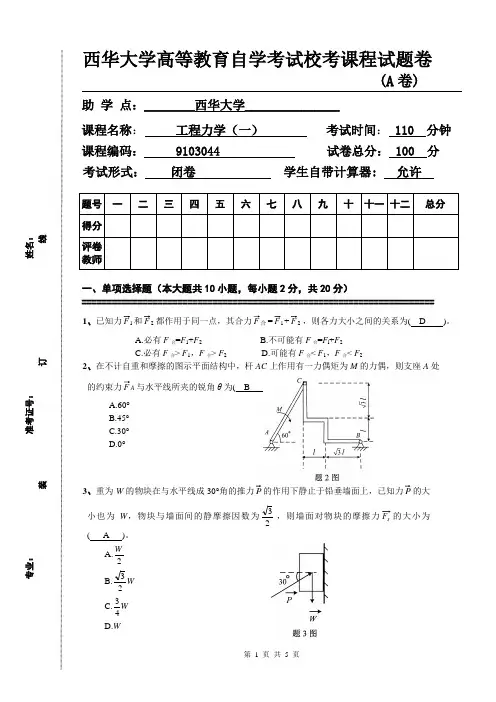

西华大学高等教育自学考试校考课程试题卷(A 卷)助 学 点：________西华大学_______________课程名称： 工程力学（一） 考试时间： 110 分钟 课程编码： 9103044 试卷总分： 100 分 考试形式： 闭卷 学生自带计算器: 允许一、单项选择题（本大题共10小题，每小题2分，共20分）======================================================================1、已知力1和2都作用于同一点，其合力合F =1+2，则各力大小之间的关系为( D )。

A.必有F 合=F 1+F 2 B.不可能有F 合=F l +F 2C.必有F 合> F 1，F 合> F 2D.可能有F 合< F 1，F 合< F 22、在不计自重和摩擦的图示平面结构中，杆AC 上作用有一力偶矩为M 的力偶，则支座A 处的约束力A 与水平线所夹的锐角θ为( B )。

A.60°B.45°C.30°D.0°3、重为W 的物块在与水平线成30°角的推力P 的作用下静止于铅垂墙面上，已知力P 的大小也为W ，物块与墙面间的静摩擦因数为23，则墙面对物块的摩擦力s F 的大小为( A )。

A.2W B.W 23 C.W 43 D.W4、轴向拉伸时，杆的伸长量( D )。

A.与轴力和抗拉刚度均成正比；B.与轴力和抗拉刚度均成反比C.与轴力成反比，与抗拉刚度成正比；D.与轴力成正比，与抗拉刚度成反比5、塑性材料的极限应力是( C )。

A.比例极限p σ；B.弹性极限e σ；C.屈服极限s σ；D.强度极限b σ6、两个材料不同的受扭转作用的轴，其载荷、约束、截面形状、尺寸及其长度均相同， 则其( C )。

A.变形相同，应力不同；B.变形和应力均相同C.变形不同，应力相同；D.变形和应力均不相同7、图示弯曲梁的BC 段（ B ）。

工程力学自考试题以及答案一、选择题（每题2分，共20分）1. 工程力学中，力的三要素是（）A. 力的大小、方向、作用点B. 力的大小、方向、作用时间C. 力的大小、作用点、作用面积D. 力的大小、方向、作用力答案：A2. 在静力学中，力的平行四边形法则表明（）A. 两个力的合力等于这两个力的向量和B. 两个力的合力等于这两个力的向量差C. 两个力的合力等于这两个力的平均值D. 两个力的合力等于这两个力的最大值答案：A3. 某物体在三个力的作用下保持平衡，这三个力的大小分别为10N、15N和20N，则这三个力中最大的力与最小的力之间的夹角为（）A. 30°B. 45°C. 60°D. 90°答案：C4. 在平面力系中，力偶矩的大小与（）A. 力的大小成正比B. 力臂的长度成正比C. 力与力臂的乘积成正比D. 力与力臂的乘积成反比答案：C5. 在空间力系中，力的投影与原力之间的关系为（）A. 投影等于原力B. 投影小于原力C. 投影大于原力D. 投影与原力无关答案：B6. 某杆件受到轴向拉伸，其横截面面积为A，拉力为F，则杆件的应力为（）A. F/AB. A/FC. F/A²D. A²/F答案：A7. 某简支梁受到均布载荷，其长度为L，载荷集度为q，则梁的最大弯矩为（）A. qL²/8B. qL²/4C. qL²/2D. qL²答案：B8. 某悬臂梁受到集中力F的作用，其长度为L，则梁的最大弯矩为（）A. FL/2B. FLC. 2FLD. 4FL答案：B9. 某杆件受到剪切力F的作用，其横截面面积为A，则杆件的剪应力为（）A. F/AB. A/FC. F/A²D. A²/F答案：A10. 某杆件受到扭转力矩M的作用，其抗扭截面模量为W，则杆件的扭转应力为（）A. M/WB. W/MC. 2M/WD. W/2M答案：A二、填空题（每题2分，共20分）1. 力的合成与分解遵循______法则。

一、填空与简答题（29分）1.试作出下列构件的受力图，摩擦和自重不计。

（5分）2．(填空，每空1分，共3分)构件抵抗破坏的能力称为构件的______；构件抵抗变形的能力称为构件的________；构件维持原有平衡状态的能力称为构件的________。

3．(填空，每空2分，共6分) 单位面积上的内力值称作______；长度的相对改变称作______；角度的相对改变称作______。

1分，共6分)下图图示低碳钢拉伸试验得到P L -∆曲线如图所010d mm =，0100l mm =，拉断后132l mm =，断面直径min 5d mm =。

则该低碳钢的屈服极限s σ为______，强度极限b σ为______，延伸率δ为______，断面收缩率φ为______。

若安全系数为2，试求该材料的许用应力[σ]为______。

若在f 处开始卸载，试在曲线图上作出卸载线。

5．(填空，每空1分，共4分) 图示木榫接头，F=50 kN ，剪切面面积为A =________，剪切面上的剪切应力τ= ________，挤压面面积为bs A = ________，挤压面上的挤压应力bs σ=________。

6．试指出用积分法求图示外伸梁的弯曲变形时有几个积分常数，并写出确定这些积分常数时所用的边界条件和连续条件的表达式。

（5分）二．作图题（12分）试作出下列图示中梁的剪力图和弯矩图。

（约束力已知）三、计算题（59分）1. 由AC 和CD 构成的复合梁通过铰链C 连接，它的支承和受力如图所示。

已知均布载荷集度q=10 kN/m ，力偶M=40 kN m ，a=2 m ，不计梁重，试求支座A 、B 、D 的约束力和铰链C 所受的力。

（12分）2. 图示杆1与杆2的横截面均为圆形，直径分别为d 1=30 mm 与d 2=20 mm ，两杆材料相同，许用应力[σ]=160 MPa 。

该结构在节点A 处承受铅直方向的载荷F=80 kN 作用，试校核桁架的强度。

工程力学（一）一、单项选择题（本大题共80分，共 20 小题，每小题 4 分）1. 平面内一非平衡共点力系和一非平衡力偶系最后可能( )。

A. 合成为一合力偶B. 合成为一合力C. 相平衡D. 合成为一合力偶和一合力2. 应用截面法计算梁横截面上的弯矩，其弯矩等于( )。

A. 梁上所有外力对截面力矩的代数和B. 梁上所有外力对该截面力矩的代数和C. 该截面左段梁(或右段梁)上所有外力对任意矩心的代数和D. 该截面左段梁(或右段梁)上所有外力(包括力偶)对该截面形心矩的代数和。

3. 如图，不计自重的AB杆，在中点受一力偶M，设杆在A、B两点受到的总约束力为NA、NB，现将力偶M向A端移动但不改变其大小和方向，则在移动过程中，AB杆在A、B两点的总约束力必定( )。

A. 保持不变，且NA=NBB. 变化，且NA〉NBC. 变化，且NA〈NB。

4. 当力F沿两个相互垂直的坐标轴x、y方向分解为Fx、Fy时，两个分力在两轴上的投影关系是（）。

A. 大小分别相等，都是代数量B. 大小分别不相等，都是矢量C. 大小分别相等，力的投影是代数量，分力是矢量D. 大小分别不相等，力的投影是矢量，分力是代数量。

5. 若作用在A点的两个大小不等的力 1和 2，沿同一直线但方向相反，则其合力可以表示为( )。

A. 1－2B. 2－1C. 1＋26. 受切构件剪切面上的切应力大小( )。

A. 外力愈大，切应力愈大B. 切力Q愈大，切应力愈大C. 当切面面积一定时，切力Q愈大，切应力愈大D. 切应变愈大，切应力愈大7. 下面关于梁、挠度和转角的讨论中，（）选项是正确的。

A. 挠度最大的截面转角为零B. 挠度最大的截面转角最大C. 转角为零的截面挠度最大D. 挠度的一阶导数等于转角。

8. 在下列三种力中：（1）自重（即重力）；（2）约束反力；（3）轴力；哪些力属于作用在构件上的外力( )。

A. （1）和（3）B. （2）和（3）C. （1）和（2）D. （1）（2）和（3）9. 物体与墙壁的摩擦系数是0.25，物体的重力为G，当用力P将物体压在墙壁上使躯体静止时，物体所受的摩擦力为( )。

工程力学自考真题及答案一、选择题（每题2分，共20分）1. 在平面力系中，力的作用线必须（）A. 在同一平面内B. 在不同的平面内C. 在同一直线上D. 在任意方向答案：A2. 下列哪个力系是平衡力系（）A. 力偶B. 汇交力系C. 平面平行力系D. 空间平行力系答案：C3. 力对物体的作用效果包括（）A. 使物体发生位移B. 使物体发生形变C. 改变物体的运动状态D. A、B、C均正确答案：D4. 在空间力系中，力的投影方法有（）A. 正交投影B. 斜投影C. 平行投影D. A、B、C均正确答案：D5. 下列哪个物理量表示力对物体的作用效果（）A. 力B. 力矩C. 力偶矩D. 力的功答案：B6. 下列哪种情况属于静力学问题（）A. 质点的运动B. 刚体的运动C. 刚体的平衡D. 质点的平衡答案：C7. 在静力学中，刚体的平衡条件包括（）A. 力的平衡B. 力矩的平衡C. 力偶矩的平衡D. A、B、C均正确答案：D8. 在平面力系中，力的等效变换包括（）A. 力的分解B. 力的合成C. 力的平行四边形法则D. A、B、C均正确答案：D9. 下列哪个物理量表示物体在力的作用下产生的形变（）A. 应力B. 应变C. 位移D. 位移梯度答案：B10. 下列哪个物理量表示物体抵抗形变的能力（）A. 弹性模量B. 泊松比C. 剪切模量D. A、B、C均正确答案：D二、填空题（每题2分，共20分）1. 力的分解与合成的平行四边形法则表明，两个力的合力等于这两个力所构成的平行四边形的对角线。

2. 在平面力系中，力矩的平衡条件为力矩之和等于零。

3. 刚体的平衡条件包括力的平衡和力矩的平衡。

4. 力的功等于力与物体位移的乘积。

5. 在弹性力学中，物体的形变包括线形变和角形变。

6. 应力与应变的关系称为应力-应变关系。

7. 材料的弹性模量越大，表示材料的弹性越好。

8. 在工程力学中，摩擦力通常分为静摩擦力和动摩擦力。

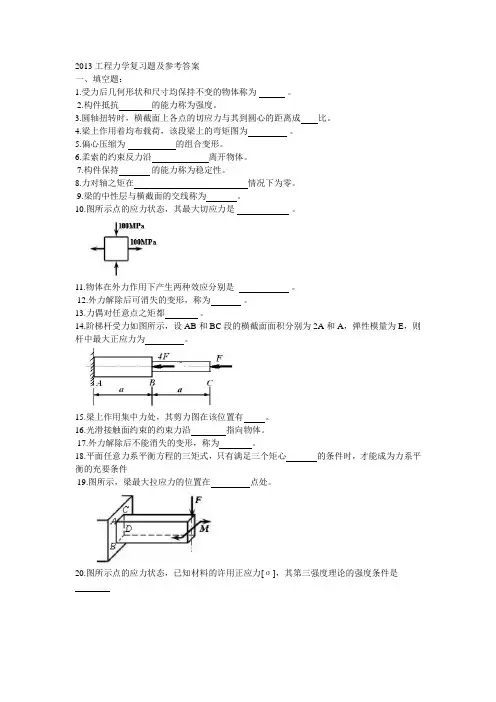

2013工程力学复习题及参考答案一、填空题：1.受力后几何形状和尺寸均保持不变的物体称为。

2.构件抵抗的能力称为强度。

3.圆轴扭转时，横截面上各点的切应力与其到圆心的距离成比。

4.梁上作用着均布载荷，该段梁上的弯矩图为。

5.偏心压缩为的组合变形。

6.柔索的约束反力沿离开物体。

7.构件保持的能力称为稳定性。

8.力对轴之矩在情况下为零。

9.梁的中性层与横截面的交线称为。

10.图所示点的应力状态，其最大切应力是。

11.物体在外力作用下产生两种效应分别是。

12.外力解除后可消失的变形，称为。

13.力偶对任意点之矩都。

14.阶梯杆受力如图所示，设AB和BC段的横截面面积分别为2A和A，弹性模量为E，则杆中最大正应力为。

15.梁上作用集中力处，其剪力图在该位置有。

16.光滑接触面约束的约束力沿指向物体。

17.外力解除后不能消失的变形，称为。

18.平面任意力系平衡方程的三矩式，只有满足三个矩心的条件时，才能成为力系平衡的充要条件19.图所示，梁最大拉应力的位置在点处。

20.图所示点的应力状态，已知材料的许用正应力[σ]，其第三强度理论的强度条件是21.物体相对于地球处于静止或匀速直线运动状态，称为。

22.在截面突变的位置存在集中现象。

23.梁上作用集中力偶位置处，其弯矩图在该位置有。

24.图所示点的应力状态，已知材料的许用正应力[σ]，其第三强度理论的强度条件是。

25.临界应力的欧拉公式只适用于杆。

26.只受两个力作用而处于平衡状态的构件，称为。

27.作用力与反作用力的关系是。

28.平面任意力系向一点简化的结果的三种情形是。

29.阶梯杆受力如图所示，设AB和BC段的横截面面积分别为2A和A，弹性模量为E，则截面C的位移为。

30.若一段梁上作用着均布载荷，则这段梁上的剪力图为。

一、填空题：1.刚体2.破坏3.正4.二次抛物线5.轴向压缩与弯曲6.柔索轴线7.原有平衡状态8.力与轴相交或平行9.中性轴 10.100MPa 11.变形效应（内效应）与运动效应（外效应） 12.弹性变形 13.相等 14.5F/2A 15.突变 16.接触面的公法线 17.塑性变形 18.不共线 19.C 20.2τx≤[σ] 22.平衡 22.应力 23.突变 25.大柔度（细长） 26.二力构件 27.等值、反向、共线 28.力、力偶、平衡 29.7Fa/2EA 30.斜直线1.梁结构尺寸、受力如图所示，不计梁重，已知q=10kN/m，M=10kN·m，求A、B、C处的约束力。

一、选择题(本大题共10小题，每小题2分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.如图所示的平面汇交力系中，F1=4kN，F22，F3=5kN，则该力系在两个坐标轴上的投影为( )A.X=12534-B. X=12, Y=0453-D. X=-12534-2.如图所示，刚架在C点受水平力P作用，则支座A的约束反力N A的方向应( )A.沿水平方向B.沿铅垂方向C.沿AD连线D.沿BC连线3.如图所示，边长a=20cm的正方形匀质薄板挖去边长b=10cm的正方形，y轴是薄板对称轴，则其重心的y坐标等于( )A.y C=1123cmB.y C=10cmC.y C= 712cmD.y C=5cm4.如图所示，边长为a的正方体的棱边AB和CD上作用着大小均为F的两个方向相反的力，则二力对x、y、z三轴之矩大小为( )A.m x(F)=0，m y(F)=Fa，m z(F)=0B.m x(F)=0，m y(F)=0，m z(F)=0C. m x(F)=Fa，m y(F)=0，m z(F)=0D. m x(F)=Fa，m y(F)=Fa，m z(F)=Fa5.图示长度为l的等截面圆杆在外力偶矩m作用下的弹性变形能为U，当杆长为2l其它条件不变时，杆内的弹性变形能为( )A.16UC.4UD.2U6.图示结构为( )A.静定结构B.一次超静定结构C.二次超静定结构D.三次超静定结构7.工程上，通常脆性材料的延伸率为( )A.δ<5％B. δ<10％C. δ<50％D. δ<100％8.如图，若截面图形的z轴过形心，则该图形对z轴的( )A.静矩不为零，惯性矩为零B.静矩和惯性矩均为零C.静矩和惯性矩均不为零D.静矩为零，惯性矩不为零9.图示结构，用积分法计算AB梁的位移时，梁的边界条件为( )A.y A≠0 y B=0B.y A≠0 y B≠0C.y A=0 y B≠0D.y A=0 y B=010.图示为材料和尺寸相同的两个杆件，它们受到高度分别为h和2办的重量Q的自由落体的冲击，杆1的动荷系数K d1和杆2的动荷系数K d2应为( )A.K d2>K d1B.K d1=1C.K d2=1D.K d2<K d1二、填空题(本大题共10小题，每小题2分，共20分)11.力是物体间的相互机械作用，故总是成对出现，这对力方向相反，大小__________.12.三铰刚架如图所示，在力偶矩为m 的力偶作用下，支座A 的反力N A =__________.13.在考虑滑动摩擦的问题中，物体处于平衡状态时主动力的合力与接触面法线间的最大夹角称为__________.14.在空间力系中，已知力F 及其对O 点的矢径r 如图所示，则力F 对O 点的矩矢m O (F )= __________.15.图示受轴向荷载作用的等截面直杆ABC ，EA 为常数，杆件的轴向总变形△l 为__________.16.图示钉盖挤压面的面积为__________.17.图示悬臂梁各截面的剪力值等于__________.18.图示AB 梁的跨中C 截面处的挠度为__________.19.某点处于二向应力状态如图所示，已知x σ=30MPa ，x τ=20MPa ，弹性模量E=2×105MPa ，泊松比 μ=0.3，该点沿x σ方向的线应变x ε等于__________.20.某危险点处应力状态如图所示，则其第三强度理论的相当应力xd3σ=__________.三、简单计算题(本大题共4小题，每小题5分，共20分)21.如图所示，已知均布荷载q及尺寸a，求A处的支座反力.22.安装在墙壁上的吊架由三根两端铰接的直杆构成，如图所示，AB和AC两杆在同一水平面内，已知α=45°，β=60°，P=10kN，求AD杆所受力的大小.23.图示等截面直杆，若横截面面积A=400mm2，试求横截面1—1上的轴力和应力.24.试用截面法．．．求ACB梁A处的剪力和弯矩.四、计算题(本大题共4小题，每小题10分，共40分)25.结构的尺寸和荷载如图所示，求支座C和D的支座反力.26.承受集中荷载作用的矩形截面简支木梁如图所示，己知P=5kN，a=0.7m，b=62mm，h=186mm，木材的容许正应力[σ]=10MPa，试校核该梁的强度.27.图示一悬臂滑车架，杆AB为18号工字钢，其长度l=2.6m，W z=1.85×10-4m3，A=30.6×10-4m2。

全国2013年1月高等教育自学考试工程力学（一）模拟试题课程代码：02159一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．带光滑销B 的直杆CD 和槽杆AE 在销B 处光滑接触，两杆上各有力偶作用如题1图示，则槽杆的受力图正确的是（ ）2．物系如题2图所示，不计杆重。

该物体系统属（ ）A ．静定问题B ．一次超静定问题C ．二次超静定问题D ．三次超静定问题3．题3图示螺钉在拉力P 作用下，挤压面积A jy =（ ）A ．2d 4πB ．dh 4πC ．2D 4π D ．)d (D 422-π 4．长度为l 的简支梁上作用了均布载荷q ，根据剪力、弯矩和分布载荷间的微分关系，可以确定（ ）2A ．剪力图为水平直线，弯矩图是抛物线B ．剪力图是抛物线，弯矩图是水平直线C ．剪力图是斜直线，弯矩图是抛物线D ．剪力图是抛物线，弯矩图是斜直线 5．某机轴为Q235钢制，工作时发生弯扭组合变形。

对其进行强度计算时，宜采用（ ） A ．第一或第二强度理论 B ．第二或第三强度理论 C ．第三或第四强度理论 D ．第一或第四强度理论 6．下列关于压杆临界应力σlj 与柔度λ的叙述中正确的是（ ） A ．σlj 值一般随λ值增大而减小 B ．σlj 随λ值增大而增大 C ．对于中长杆，σlj 与λ无关D ．对于短杆，采用公式σlj=22λπE 计算σlj 偏于安全 7.一般情况下题5图所示结构中二杆的合理选材方案是（ ） A. 1杆用钢材，2杆用铸铁 B. 1杆用铸铁，2杆用钢材 C. 二杆均用钢材 D. 二杆均用铸铁8.在下列4种情况中，截面上弯矩M 为正、剪力F S 为负的是（ ）（8）．图示空心圆轴承受扭转变形，扭矩如图所示，沿半径分布的切应力有下面四种表示，正确的是()9．横力弯曲时，梁截面上的内力既有剪力，又有弯矩，则截面上应力应该是( ) A ．中性轴上切应力最小；上、下边缘正应力最小 B.中性轴上切应力最小；上、下边缘正应力最大 C.中性轴上切应力最大；上、下边缘正应力最小 D.中性轴上切应力最大；上、下边缘正应力最大310.对称循环交变应力的循环特征r=( ) A.-1B.0C.0.5D.1二、填空题（本大题共20小题，每小题1分，共20分）请在每小题的空格中填上正确答案。

自考工程力学试题及答案一、单项选择题（每题2分，共10分）1. 在静力学中，力的三要素不包括以下哪一项？A. 大小B. 方向C. 作用点D. 速度答案：D2. 以下哪一项不是材料力学中的基本概念？A. 应力B. 应变C. 弹性D. 热传导答案：D3. 根据胡克定律，当物体受到外力作用时，其形变与外力的关系是：A. 线性关系B. 非线性关系C. 无关D. 无法确定答案：A4. 在材料力学中，下列哪种材料被认为是理想的弹性体？A. 木材B. 橡胶C. 钢材D. 玻璃答案：C5. 根据牛顿第三定律，作用力和反作用力的关系是：A. 大小相等，方向相反B. 大小不等，方向相反C. 大小相等，方向相同D. 大小不等，方向相同答案：A二、填空题（每题2分，共10分）1. 力的平衡条件是______、______、______。

答案：大小相等、方向相反、作用在一条直线上2. 材料力学中，应力的定义是______。

答案：单位面积上的内力3. 材料在外力作用下产生形变，当外力去除后，若材料能够恢复原状，则称材料具有______。

答案：弹性4. 根据材料力学中的______，材料在弹性范围内，应力与应变成正比。

答案：胡克定律5. 静力学中，______是物体保持静止状态或匀速直线运动状态的条件。

答案：力的平衡三、计算题（每题10分，共20分）1. 一个质量为10kg的物体，受到一个大小为50N的水平力作用，求物体的加速度。

答案：根据牛顿第二定律，F=ma，其中F为作用力，m为物体质量，a为加速度。

a = F/m = 50N / 10kg = 5m/s²2. 一根长2m，横截面积为0.01m²的圆柱形钢杆，在两端受到大小相等、方向相反的拉力作用，拉力为10000N，求钢杆的应变。

答案：应力σ = F/A，其中F为作用力，A为横截面积。

σ = 10000N / 0.01m² = 1000000N/m²假设钢的弹性模量E为200GPa，根据胡克定律，应变ε = σ/E。

2013年1月高等教育自学考试全国统一命题考试流本力学试题课程代码：03347考生答题注意事项：1.本卷所有试卷必须在答题卡上作答。

答在试卷和草稿纸上的无效。

2.第一部分为选择题。

必须对应试卷上的题号使用2B铅笔将“答题卡”的相应代码涂黑。

3.第二部分为非选择题。

必须注明大、小题号，使用0.5毫米黑色字迹笔作答。

4.合理安排答题空间，超出答题区域无效。

选择题部分一、单项选择题（本大题共1 0小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将“答题纸”的相应代码涂黑。

错涂、多涂或未涂均无分。

1．流动阻力产生的主要原因是流体具有A．流动性B．压缩性C．粘性D．膨胀性2．已知三通管来流量Q1=1401/s，两出流支管的管径为d2=150mm和d3=200mm，若两支管的断面平均流速相等，则两支管的流量分别为A.Q2=401/s,Q3 =1001/sB.Q2=501/s,Q3 =90l／sC.Q2=601/s,Q3=801/sD.Q2=701/s,Q3 =70l／s3．水力坡度J的表达式为A．dzJdl=B．()pd zpgJdl+=-C．2()2p avdpg gJdl+=-D．2()2p avd zpg gJdl++=-4．已知某圆管流动的雷诺数Re=2000，则该圆管流动的沿程摩阻系数λ为A．0. 032 B．0.064C．0. 128 D．0.2565．明渠流正常水深是指A．均匀流水深B．非均匀流水深C．临界水深D．断面平均水深6．水跌是明渠水流由A．急流向急流过渡的水力现象B．缓流向缓流过渡的水力现象C．缓流向急流过渡的水力现象D．急流向缓流过渡的水力现象7．棱柱形渠道发生S2型水面曲线时，水流的特性为A．Fr <1 h>h c B．Fr >1 h>h cC．Fr <1 h<h c D．Fr >1 h<h c8．堰流的水力现象是A．缓流穿过障壁B．缓流溢过障壁C．急流穿过障壁D．急流溢过障壁9．在渗流模型中假定A．土壤颗粒大小均匀B．土壤颗粒排列整齐C．土壤颗粒均为球形D．土壤颗粒不存在1 0．有压管流模型试验采用与原型相同的流体，当长度比尺为16时，模型流量应为原型流量的A．14B．116C．1256D．11024非选择题部分注意事项：用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试题卷上。

全国1月自学考试工程力学(一)试题全国2013年1月自学考试工程力学(一)试题2.每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑。

如需改动，用橡皮擦干净后，再选涂其他答案标号。

不能答在试题卷上。

一、单项选择题(本大题共10小题，每小题2分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将“答题纸”的相应代码涂黑。

错涂、多涂或未涂均无分。

A.AB是二力杆B.AC是二力杆C.DC是二力杆D.BC是二力杆2.如题2图构架，各杆重量都不计，①②③杆都是二力杆。

内力为零的二力杆是零杆。

下列判断正确的是A.①杆是零杆B.②杆是零杆C.③杆是零杆D.①②③杆都不是零杆3.题3(a)(b)(c)图所示，AB梁的重量为P，题3(d)图中AB梁重不计，有力偶M作用。

梁以下均是二力杆连接。

下列4种情况中属超静定的是A.题3(a)图B.题3(b)图C.题3(c)图D.题3(d)图4.动点M作匀速圆周运动，以下所示动点M的速度v和加速度a 的方位方向图。

正确的是A.题4(a)图B.题4(b)图C.题4(c)图D.题4(d)图5.使材料丧失正常工作能力的应力称为极限应力，低碳钢的极限应力是A.比例极限σPB.弹性极限σeC.屈服极限σsD.强度极限σb6.题6图示螺钉在拉力P作用下，剪切面积A=A.B.πdhc.D.7.圆截面的极惯性矩为IP，若直径为原来的2倍时，该截面的极惯性矩将变为A.2IPB.4IPC.8IPD.16IP8.外伸梁的尺寸、支座及受力方向均如题8图所示，根据叠加法，挠度最大处可能是A.A截面B.B截面C.C截面D.D截面9.矩形截面悬臂梁受力如题9图所示，P的作用线通过截面形心，Q作用线沿着轴线，该梁的变形为A.平面弯曲B.平面弯曲与拉伸的组合C.平面弯曲与扭转的组合D.平面弯曲与偏心拉伸的组合。
