开关插座试验作业指导书37教学文案

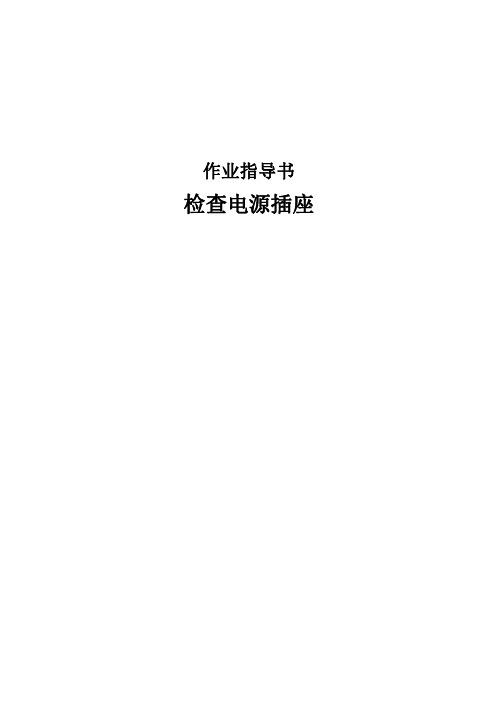

作业指导书检查电源插座目录一、作业介绍 (4)二、工具物料 (5)1.工具清单 (5)2.物料清单 (5)三、作业流程示意图 (6)四、作业程序、标准及示范 (7)1.班前准备 (7)2.开工准备 (7)3.工序控制 (7)4.检查电源插座作业 (8)一、作业介绍作业地点：动车所检修库。

适用范围：适用于CRH380D动车组二级修检查电源插座作业。

人员要求：取得《CRH岗位培训合格证》人员。

检修要求：清洁插座并检查电源插座外观。

符号说明：：质检员过程质检；：质检员结果质检；：作业人员拍照留存；：作业人员摄像留存；：质检员拍照留存；：质检员摄像留存；：当心触电；：注意安全；：当心坠落作业分工：本项目检修由两名机械师分1、2号位进行作业，1、2号位相互作业过程互控，为质量互控小组。

二、工具物料1.工具清单序号名称规格型号单位数量备注1十字螺丝刀通用型1把2对讲机通用型1台3手电筒标准配置1把2.物料清单序号物料名称物料号单位数量备注1无绒布若干张2清洁剂1瓶三、作业流程示意图检查电源插座作业开始检查电源插座记录单穿戴劳保用品、清点作业工具检查作业准备反馈信息处理完工整理清洁电源插座、检查电源插座外观、清场等。

四、作业程序、标准及示范1.班前准备按规定穿戴好劳动保护用品，参加班前点名会。

2.开工准备检查作业工具车内工装设备、检测器具、工具清单，须齐全、状态良好，发生异常情况时通知工长处理。

3.工序控制确保检查电源插座作业在规定时间内全部检查完毕。

4.检查电源插座作业序号作业项目作业内容作业标准作业工具作业材料作业图示1工前准备准备作业工具及作业材料；确认安全条件。

准备齐全，状态良好；确认作业车组在静止、停稳状态，安全号志已设置。

对讲机2清洁电气插座用无绒布清洁电气插座表面。

确保清除掉所有灰尘和污渍痕迹。

对讲机、头灯清洁剂、无绒布3检查电气插座外观检查盖板组成、电气插座、安装螺钉。

盖板无损坏；电气插座无损坏、灼烧；安装螺钉无松动、缺失。

开关电源规范指导文件编号WI-QD-064版本号A0
编制审核核准页次
生效日期
1.目的
正确使用开关电源，保证测试结果精准、可靠、有效。

2.适用范围
可根据产品测试要求是否满足。

3.职责
实验室人员对设备进行使用，保养。

4.操作方法
4.1把外电路接到稳压电源接线柱上时，注意红“+”、黑“-”极性不要接反；
4.2 将电源打开；调节电压（VOLTAGE）和电流（CURRENT）到所需的电压和电流值：粗调（COARSE）微调（FINE）；
4.3 外电路试验时，应在输出电源接线中串接一个电源开关，以便于接通和断开外电路电源。

禁止频繁地关闭和开启直
流稳压稳流电源，否则，直流稳压稳流电源可能导致内部元器件的损坏；
4.4 仪器使用完毕后，应将输出调节旋钮旋到最左端零输出位置，再将电源关闭；
5.5当开机调节无输出时，按红色保护。

开关插座安装作业指导书1目的规范开关插座安装的施工工艺，加强过程控制，提高安装质量，对施工生产中环境因素进行控制，减轻对环境的影响。

2 依据2.1《建筑电气工程施工质量验收规范》2.2 《建筑工程施工质量验收检查表》2.3 工程建设标准强制性条文.2.4 公司质量环境体系文件等。

3 施工准备3.1 施工作业人员已进场具有上岗证，并熟悉图纸。

3.2 开关、插座、镀锌木螺丝、镀锌机螺丝等已进场且经验验收合格。

3.3 主要机具：红铅笔、水平尺、线坠、工具袋、梯子等。

3.4 各种管路盒子已敷设完毕，盒子收口平整。

3.5 线路导线已穿完，并已做完绝缘摇测。

3.6 墙面的浆活、油漆及壁纸等内装修均已完成。

4 施工方法4.1清理→接线→安装→通电检查4.2 做法要求4.2.1 清理用镊子将盒子内的灰块剔掉,同时将其他杂物一并清出盒外,再用湿布将盒内灰尘擦净。

4.2.2 接线先将盒内甩出的导线留出适当维修长度，削去绝缘层，注意不要碰伤线芯。

将导线顺时针方向盘绕在相应的接线柱上，然后旋紧压头，插接端子将芯直接压入接线孔内，再用顶死将其压紧。

注意线芯不得外露。

4.2.3 安装暗装开关完要通电检查接线是否正确，用试电笔逐个检查，以免接线错误。

4.2.4 开关插座安装完毕后,要通电检查接线是否正确,插座用试电笔逐个检查,以免接线错误。

5 质量标准技术要求5.1 开关应断相线，插座接线为面对插座，左零、右火，上接地。

5.2 开关、插座的安装位置正确，盒内清洁、无杂物，表面清洁。

盖板紧贴建筑物表面。

5.3 导线压接牢固、紧密，不伤线芯。

5.4 开关安装完毕后，同一侧的开关切断位置应一致，操作灵活接点接触可靠。

5.5 在儿童活动的场所，应采用普通型时，其安装高度不低于1.8m。

5.6 明开关、插座的底板和暗开关插座的面板并列安装时，开关插座的允许偏差为0.5㎜，同一场所的高差为5㎜，面板的垂直偏差为0.5㎜，成排安装的开关插座高低差不应大于2㎜，拉线开关相邻间距不小于20㎜。

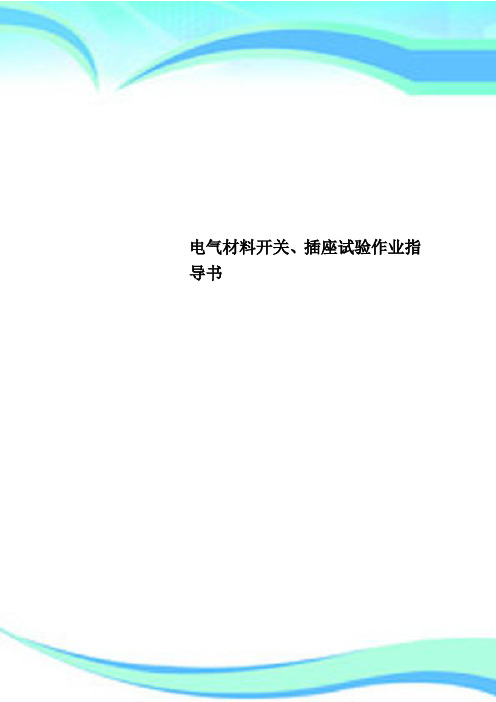

电气材料开关、插座试验作业指导书————————————————————————————————作者：————————————————————————————————日期：一、试验方法《GB2099.1-2008家用和类似用途插头插座第1部分：通用要求》规定了用于户内或户外使用的、家用和类似用途的、仅用于交流电、额定电压在50V 以上但不超过440V 、额定电流不超过32A 的、带或不带接地触头的插头和固定式或移动式插座的标准要求。

对于装有无螺纹端子的固定式插座，额定电流最大仅限为16A 。

二、分类简介按防触及危险部件和防固体外来物进入有害影响的防户等级分防直径Ф12.5mm 及以上的固定外来物(试验)进入的，其防护等级为IP2X; 防直径Ф1.0mm 及以上的固定外来物(导线)进入的，其防护等级为IP4X; 防导线触及和防灰尘进入的，其防护等级为IP5X;电器附件按对有害进水的防护等级分：无防进水保护的，其防护等级为IPX0;防溅水的，其防护等级为IPX4，对应试验设备HK3003;防喷水的，其防护等级为IPX5,对应试验设备HK3006。

按接地措施分：无接地触头的;有接地触头的。

按连接软缆的方法分：可拆去连接线的;不可拆去连接线的。

按端子类型分：带有螺纹端子的;带有仅适于连接硬导线的无螺温端子的;带有适于连接硬导线和软导线的无螺温端子的。

插座分类按防触电保护等级分;具有正常保护的;具有加强保护的。

按有无外壳化分:无外壳的插座;有外壳的插座。

按有无保护门化分:无保护门的;无保护门的。

按插座的使用、安装方式分:明装式插座;暗装式插座;半暗装式插座;镶板式插座;框缘式插座;移动式插座;台式插座;地板暗装式插座;电器上的插座;按结构决定的安装方法分:无需移动导线即可拆卸盖或盖板的固定式插座;不移动导线便无法拆卸盖或盖板的固定式插座;插头按所连接设备分类:0类设备插头;I 类设备插头;II 类设备插头; 三、规格化分 类型为2P / 额定电压130或250V/2.5A 、6A 、10A标题电气材料开关、插座试验作业指导书修改号 第2016版 第0次修订 颁布日期2016年10 月 10 日类型为2P + 接地极 /额定电压130或250V /10A 、16A 、32A类型为3P + 接地极 /额定电压440V /16A 、25A 、32A 第二节 检定规范和检验设备三、插头插座主要检验项目主要讲解电压<250V 、电流<20A 室内用电器插头插座主要检验项目，将试验项目化分如下。

电气材料开关、插座试验作业指导书《GB2099.1-2008家用和类似用途插头插座第1部分：通用要求》规定了用于户内或户外使用的、家用和类似用途的、仅用于交流电、额定电压在50V以上但不超过440V、额定电流不超过32A 的、带或不带接地触头的插头和固定式或移动式插座的标准要求。

对于装有无螺纹端子的固定式插座，额定电流最大仅限为16A。

二、分类简介按防触及危险部件和防固体外来物进入有害影响的防户等级分防直径Ф12.5mm及以上的固定外来物(试验)进入的，其防护等级为IP2X;防直径Ф1.0mm及以上的固定外来物(导线)进入的，其防护等级为IP4X;防导线触及和防灰尘进入的，其防护等级为IP5X;电器附件按对有害进水的防护等级分：无防进水保护的，其防护等级为IPX0;防溅水的，其防护等级为IPX4，对应试验设备HK3003;防喷水的，其防护等级为IPX5,对应试验设备HK3006。

按接地措施分：无接地触头的;有接地触头的。

按连接软缆的方法分：可拆去连接线的;不可拆去连接线的。

按端子类型分：带有螺纹端子的;带有仅适于连接硬导线的无螺温端子的;带有适于连接硬导线和软导线的无螺温端子的。

插座分类按防触电保护等级分;具有正常保护的;具有加强保护的。

按有无外壳化分:无外壳的插座;有外壳的插座。

按有无保护门化分:无保护门的;无保护门的。

按插座的使用、安装方式分:明装式插座;暗装式插座;半暗装式插座;镶板式插座;框缘式插座;移动式插座;台式插座;地板暗装式插座;电器上的插座;按结构决定的安装方法分:无需移动导线即可拆卸盖或盖板的固定式插座;不移动导线便无法拆卸盖或盖板的固定式插座;插头按所连接设备分类:0类设备插头;I类设备插头;II类设备插头; 三、规格化分类型为2P / 额定电压130或250V/2.5A、6A、10A类型为3P + 接地极 /额定电压440V /16A、25A、32A 第二节检定规范和检验设备三、插头插座主要检验项目主要讲解电压<250V、电流<20A室内用电器插头插座主要检验项目，将试验项目化分如下。

插座/插针检验作业指导书1.目的和范围确定插座/插针检查步骤及方法，指导检验员进行插座/插针来料的品质检查。

具体检验项目参考《来料检验记录》。

2. 定义:2.1 不合格品: 凡是不符合产品图纸、工艺文件和技术标准的产品、无任何标识的产品。

2.2 AQL: 可接收的质量水平。

2.3 Plan C=0: 零缺陷(样本经检验后是零缺陷方可接收)。

2.4 SCAR: 针对公司内部产生不合格品时，要求责任部门采取纠正预防措施的报告。

2.5 ICAR: 针对公司供应商产生不合格品时，要求供应商采取纠正预防措施的报告。

2.6NCS: 异常通知单，用来报告不合格品的表格，同时请求处置和纠正预防措施。

3. 职责3.1 来料品质检查员负责抽样检验，鉴别产品是否符合品质标准要求。

3.2 质量工程师根据异常通知单所反馈来料不良情况,确定处理意见。

4. 授权4.1 质保经理5. 程序5.1 目检：5.2 引脚可焊性试验：方法为引脚上助焊剂，放入小锡炉(温度为235±10°C)3秒钟后拿出，引脚上锡覆盖面应大于95%以上。

若上锡后引脚表面有小气泡,或焊锡轻易剥落,为上锡不良，属严重缺陷。

（观察时需在显微镜下进行）5.3 尺寸测量：依图纸规格或产品规格书要求，或与相应的插座、插针试插。

插座/插针检验作业指导书6. 参考程序6.1 不合格品控制程序AL/QP83016.2 纠正与预防措施程序AL/QP85027. 表格/记录7.1 异常通知单FM-0027-XXXX7.2 来料检验记录FM-0013-XXXX7.3 ICAR FM-0028-XXXX7.4 SCAR FM-0029-XXXX8. 记录保存所有记录保存期参考《质量记录控制程序》规定。

开关插座检修作业指导书安全风险提示 严格执行设备操作规程，防止电击伤害。

类别：A2、A3级检修系统：输配电装置部件：开关插座开关插座检修作业指导书适用车型： 25B 、25G 、25K 、25T 等型客车作业人员：车辆电工作业时间：90 ~ 120分钟/辆 作业材料： 作业场所：预检平台、检修大库环境要求：通风、照明良好工装工具：梯子、万用表、500V 级兆欧表、螺丝刀、电笔、活动扳手、Ф8mm 套筒、钢丝钳、剥线钳、配线打号机、热风筒、手电 操作规程：参考资料：1.《中国铁路总公司关于印发〈铁路客车电气装置检修规则（试行）〉的通知》.铁总运（2015）29号安全防护及注意事项：警告—— 1. 作业前按规定穿戴好防护用品，做好安全防护。

警告—— 2. 作业时注意用电安全，作业前确认用电安全警示标识揭挂到位。

基本技术要求：1. E2/E3修执执行现车检修，功能试验；开关插座检修作业指导书序号作业项目工具及材料作业程序及标准1 作业前准备梯子、万用表、500V级兆欧表、螺丝刀、电笔、活动扳手、Ф8mm套筒、钢丝钳、剥线钳、配线打号机、热风筒、手电1.1 准备并检查必要工具、材料。

1.2 检查作业工具，确认状态良好，无损坏。

检查兆欧表、万用表校验日期不过期。

1.3 针对预检信息及时准备所需（损坏开关、插座）的配件。

序号 作业项目工具及材料 作业程序及标准2 尾灯插座检修 梯子、万用表、500V级兆欧表、螺丝刀、电笔、活动扳手、Ф8mm套筒、钢丝钳、剥线钳、配线打号机、热风筒、手电 2.1在车端侧灯插座下方平整地面放稳梯子，携带工具开始作业。

劳动安全风险点：警告——登梯作业注意人身安全。

风险卡控措施：登梯作业时一人防护、一人作业。

2.2外观检查[图1] 2.2.1目视检查侧灯插座壳体外观无裂损、锈蚀；固定螺丝无缺失、松动，紧固到位无外漏丝扣； 壳体与车体连接密封垫无老化、破损。

固定螺丝松动者用螺丝刀紧固，壳体裂损者更换新品，密封垫可视部位有断裂、老化者更新。

开关设备电气试验标准化作业指导书开关设备电气试验标准化作业指导书一、适用范围本作业指导书适用于10kV及以上开关设备的交接或预防性试验工作。

二、引用的标准和规程DL/T596-1996《电力设备预防性试验规程》《国家电网公司电力安全工作规程》（发电厂和变电所电气部分）三、试验设备、仪器及有关专用工具1．交接及大修后试验所需仪器及设备材料：序号试验所用设备（材料）数量序号试验所用设备（材料）数量1导电回路电阻测试仪1台8绝缘板1块2工频升压设备1套9温湿度计1个3兆欧表（2500V）1只10小线箱（各种小线夹及短线1个4开关机械特性测试仪1只11常用工具1套5电源盘及刀闸板1套12常用仪表（电压表、万用表）1套6操作杆2副13前次试验报告1本7介损测试仪1台14高压直流发生器1台2．预防性试验所需仪器及设备材料：序号试验所用设备（材料）数量序号试验所用设备（材料）数量1导电回路电阻测试仪1台7温湿度计1个2兆欧表（2500V）1只8小线箱（各种小线夹及短线1个3电源盘及刀闸板1套9常用工具1套4操作杆2副10常用仪表（电压表、万用表）1套5介损测试仪1台11前次试验报告1本6绝缘板1块高压直流发生器1台四、安全工作的一般要求1. 必须严格执行DL409-1991《国家电网公司电力安全工作规程》及市公司相关安全规定。

2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。

五、试验项目1．绝缘电阻的测量1.1试验目的测量开关的绝缘电阻，目的在于初步检查开关内部是否受潮、老化。

1.2该项目适用范围10kV及以上开关设备交接、大修后试验和预试。

1.3试验时使用的仪器2500V兆欧表1.4测量步骤1.4.1断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。

放电时应用绝缘棒等工具进行，不得用手碰触放电导线。

1.4.2 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。
